Тихоокеанский Флот РФ. Часть II

• 2 морских тральщика,

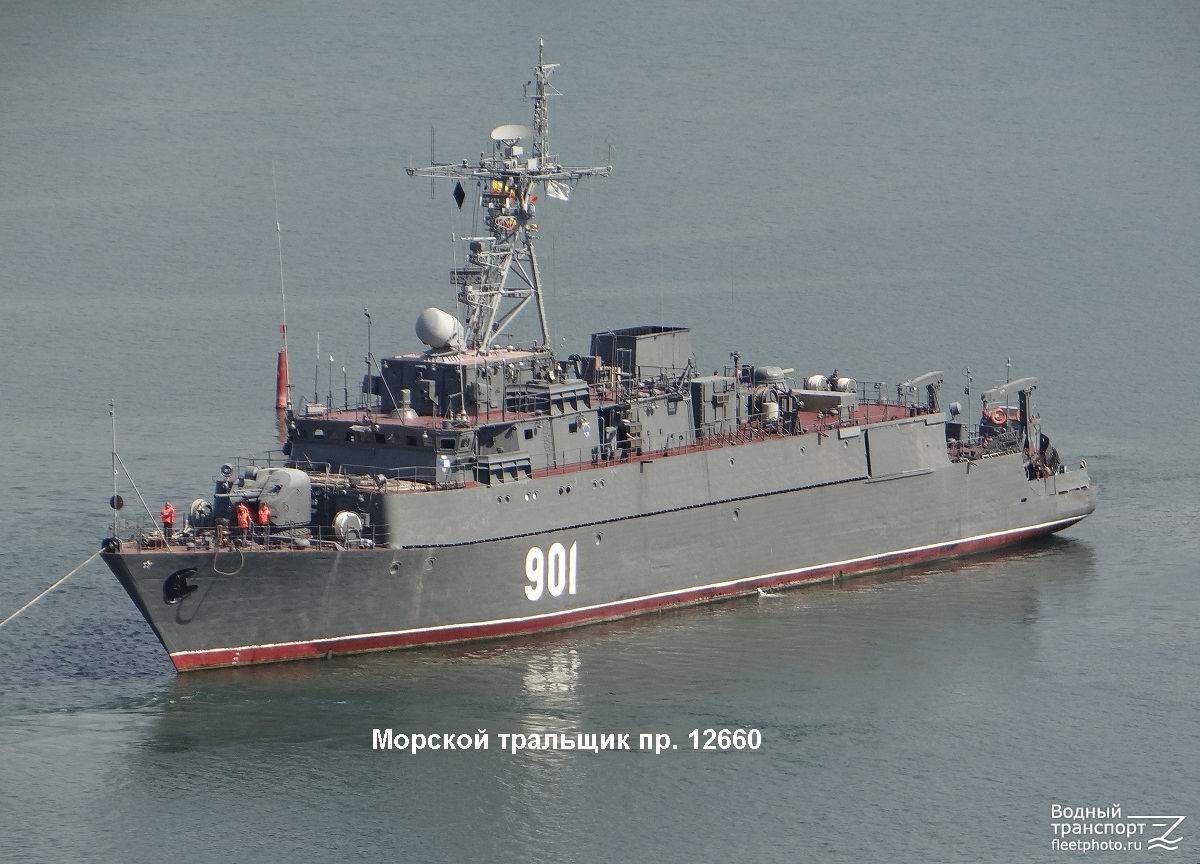

                                                                ТТХ морского тральщика пр. 12660

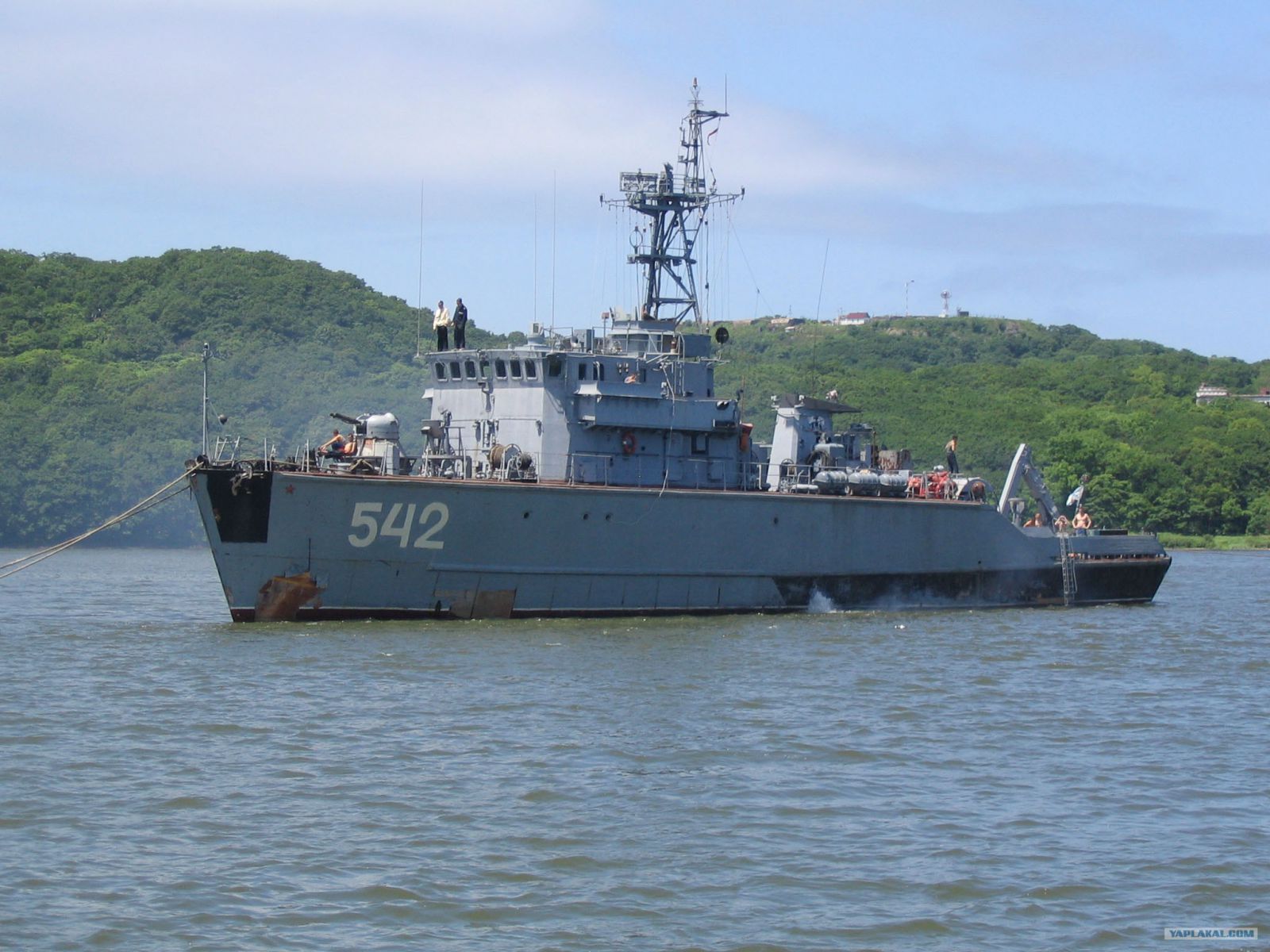

• 7 базовых тральщиков,

·                    Водоизмещение: стандартное – 427 т, полное – 460 т.

·                    Главные размерения: длина наибольшая – 49 м, ширина наибольшая – 9,2 м, осадка средняя при полном водоизмещении – 2,45 м.

·                    Тип и мощность ГЭУ: двухвальная, дизельная, 2 х ДРА-210Б (М412) (мощность 2 тысячи л.с.), номинальная частота вращения ГД – 1550 об/мин, валопровода – 374 об/мин, винты регулируемого шага ВР-1265.

·                    Электроэнергетическая система: 3 дизельных генератора (7Д6) мощностью 300 кВт. Для обеспечения работы электромагнитного трала специальный дизель – генератор (дизель К266) с генератором постоянного тока (50кВт).

·                    Скорость: полного свободного хода – 14 узлов; боевая экономическая – 10 узлов.

·                    Дальность плавания: 1700 миль при скорости хода 10 узлов.

·                    Запасы топлива: масло моторное – 2 т.

·                    Автономность: 15 суток.

·                    Вооружение:

·                                Штурманское: гирокомпас, магнитные компасы «УКП – М1» и «УКП – М3», лаг МГЛ, эхолот НЭЛ, радиопеленгатор АРП – 50Р.

·                                Артиллерийское: 30-мм спаренная автоматизированная артиллерийская установка АК-230 с дистанционными управлением от ПУС «Колонка», 25-мм спаренная турельная артиллерийская установка 2М-3М с ручным управлением.

·                                Ракетное ПВО: 2х4 ПУ переносной зенитно-ракетный комплекс «Стрела-3»

·                                Противоминное: контактный трал ГКТ-2, сетевой трал ТС-1, электромагнитный трал ПЭМТ-4, акустический трал АТ-5(АТ-6), искатели-уничтожители мин КИУ-1 (КИУ-2-2М), шнуровые заряды.

·                                Химическое: прибор химической разведки ВПХР, приборы дозиметрического контроля ДП-62, противогазы ИП-46, химкомплекты КЗИ-2, ранцевые приборы дезактивации, 6 кг порошка СФ-4, фильтрующие противогазы для л/с (110%), 4 дымовые шашки ДШМ-60.

·                    Средства связи:

·                                Радиостанции: коротковолновый передатчик "Окунь", приёмник Р–657К, станция УКВ Р–619, аппаратура ЗАС, всеволновый приёмник «Волна – 2К», ГГС «Каштан» («Лиственница»).

·                                Аппаратура: РЛС навигации «Дон» («Вайгач») аппаратура системы опознавания «Нихром», инфракрасная аппаратура ночного видения «Хмель», электрооптическая аппаратура ночного видения МЭ5 («Тромбон»).

·                                Гидроакустические: ГАС МГ-69 «Лань», МГ-79 «Мезень» (МГ-89).

·                    Экипаж: 45 человек (в том числе 6 офицеров)

·                    Директивный срок службы кораблей – 15 лет.

·                    Межремонтный срок корабля – 3 года (текущий) и 6,5 лет (средний).

·                    Междоковый срок – 1 год.

• 1 рейдовых тральщиков,
• 4 больших десантных корабля и 5 десантных катеров.

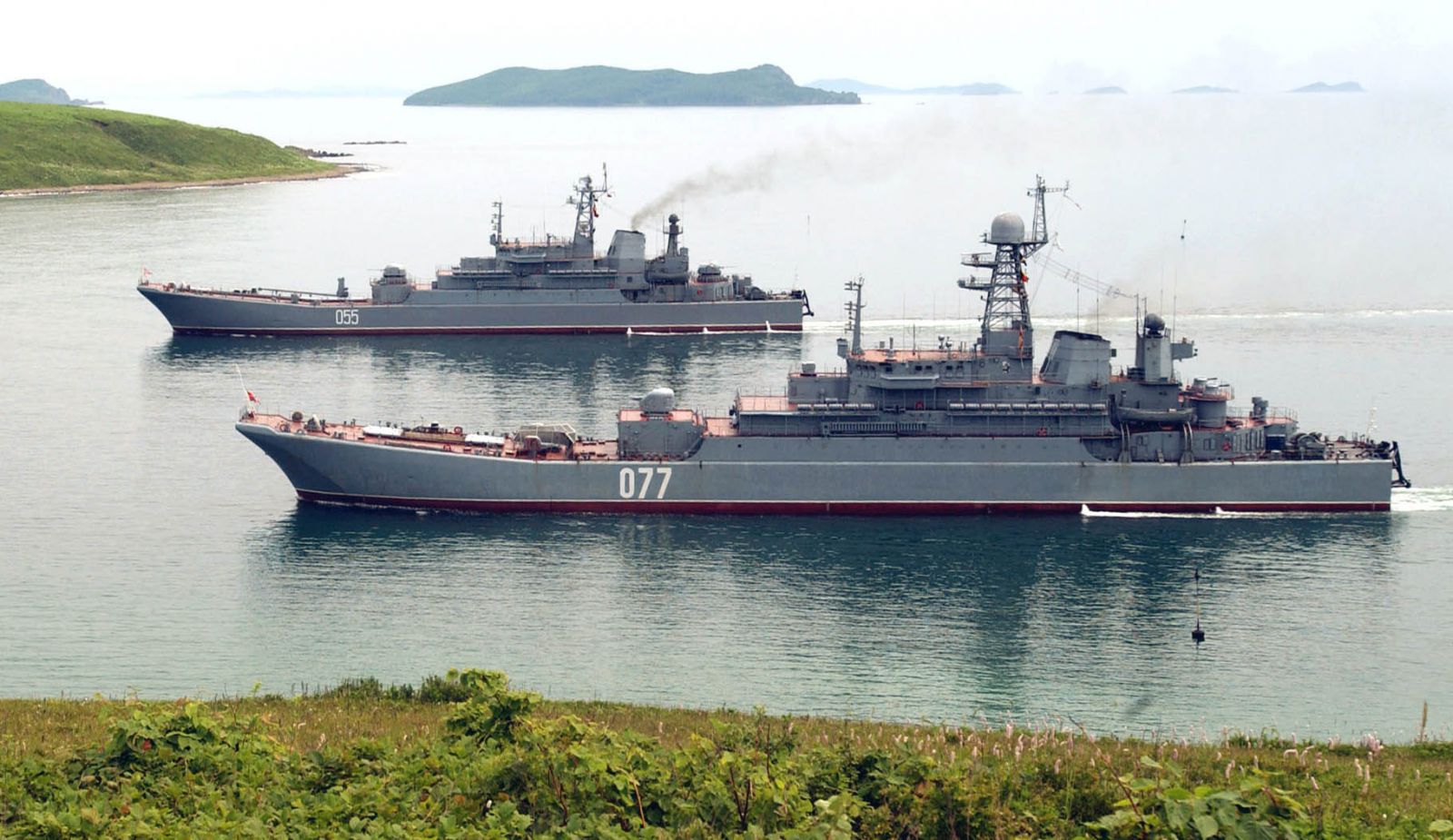

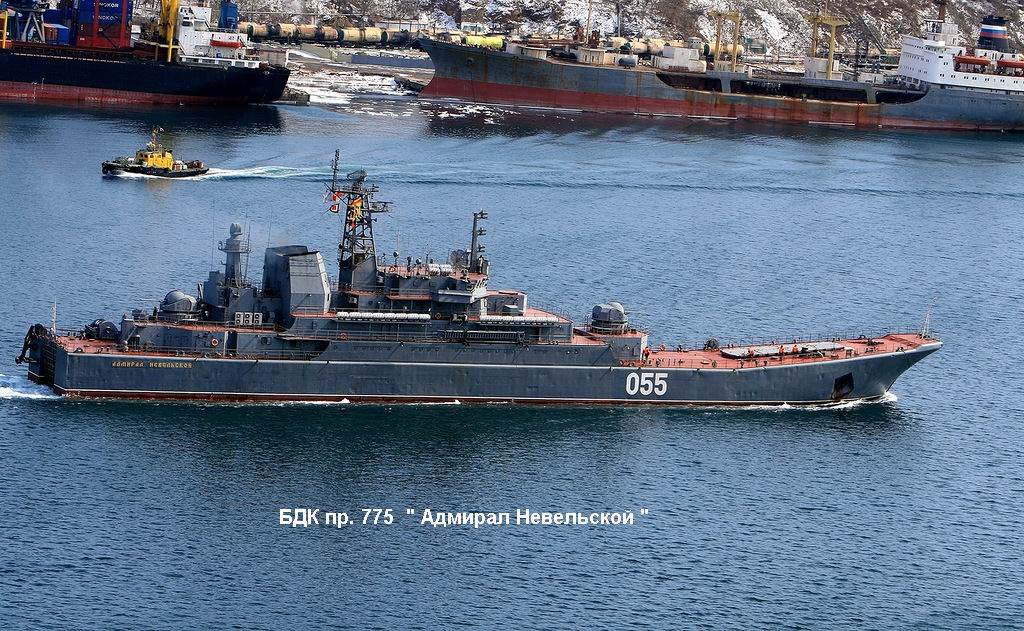

                                          ТТХ БДК ПР. 775

·                                 Водоизмещение: 2900 т (порожнее), 3450 т (нормальное), 4400 т (полное)

·                                 Длина: 112,5 м (наибольшая)

·                                 Ширина: 15 м (наибольшая)

·                                 Осадка: 3,7 м (при полном водоизмещении)

·                                 Двигатели: 2 дизельных двигателя, 3 × дизель-генератора, 16 ZVB 40/48

·                                 Мощность: 2 × 9600 л. с., 3 × 750 кВт

·                                 Движитель: 2 × кормовые выдвижные ВРК, 2 × ВФШ

·                                 Скорость хода: 17,5 узла (полная)

·                                 Дальность плавания: 3500 миль (на 16 узлах), 6000 миль (на 12 узлах)

·                                 Автономность плавания: 30 суток

·                                 Экипаж: 87 человек (8 офицеров).

 Вооружение

·                                 Навигационное вооружение: НРЛС «Дон» или «Миус» или «Вайгач» или «Наяда»

·                                 Радиолокационное вооружение: РЛСО НЦ и ВЦ МР-302 «Рубка» (пр. 775/II) или

·                                 МР-352 «Позитив» (пр. 775/III), две РЛС МР-212/201

·                                 Радиоэлектронное вооружение: СУО МР-103 «Барс» или МР-123/176 «Вымпел» (пр. 775/III), СУО ПС-73 «Гроза», 2 × 82 мм ПУ комплекса ПК-16 и комплекс РЭБ МП-405 «Старт» (пр. 775/III)

·                                 Артиллерия: 2 × АК-725 или 1 × АК-176 (пр. 775/III)

·                                 Зенитная артиллерия: 2 × АК-630М (пр. 775/III)

·                                 Ракетное вооружение: 2 × А-215 «Град-М» (всего – 320 НУРС), 2 × ПЗРК «Стрела-3» или «Игла».

                                   Десантные возможности

БДК проекта 775 способны перевозить 10 танков и 225 десантников либо усиленную роту морских пехотинцев. Масса грузового отсека – до 480 т, его размеры – 95×4,5×4,5 м. Жилые места для десантников располагаются в 4-местных офицерских каютах и в кубриках.

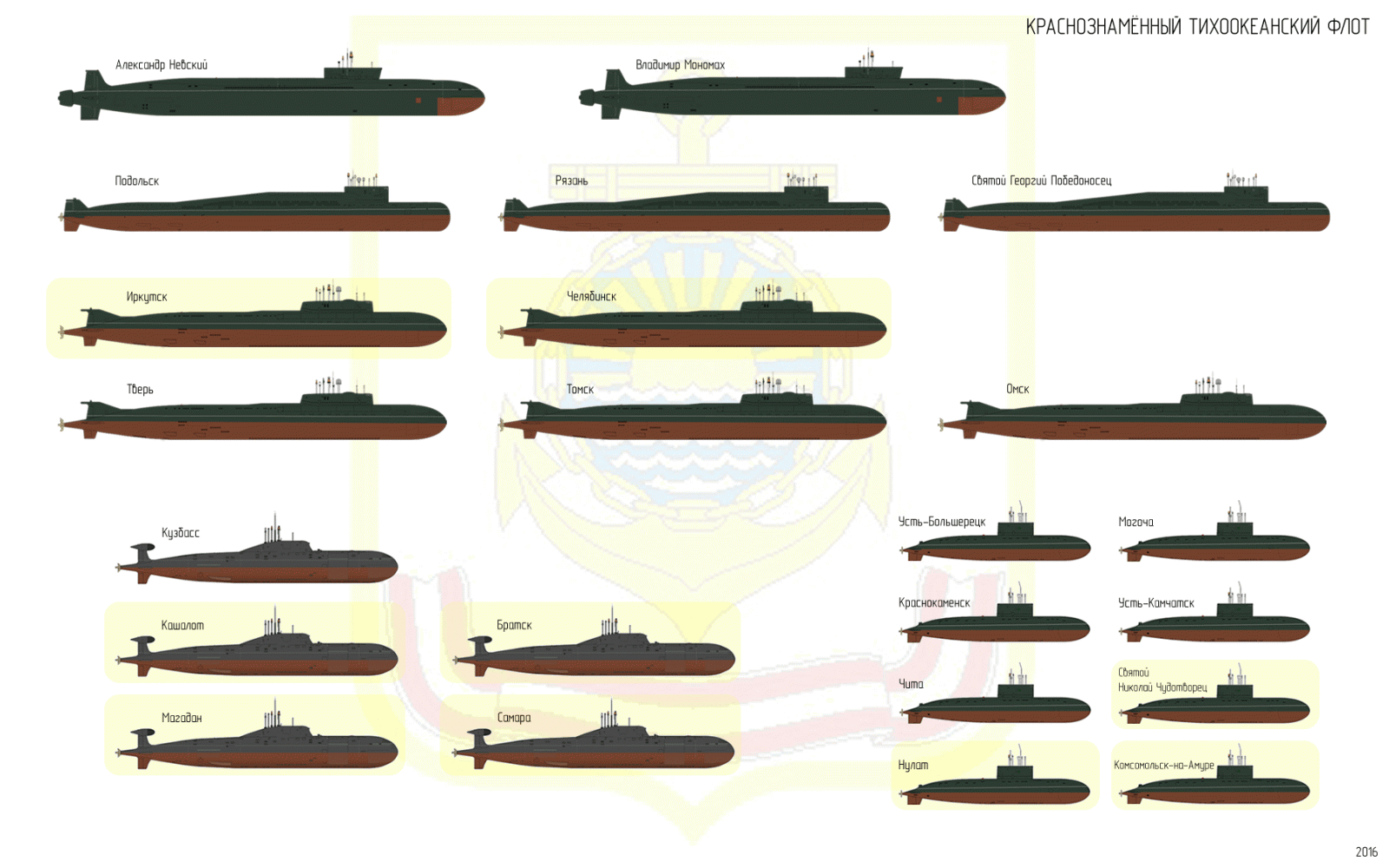

                                   В составе подводных сил ТОФ:

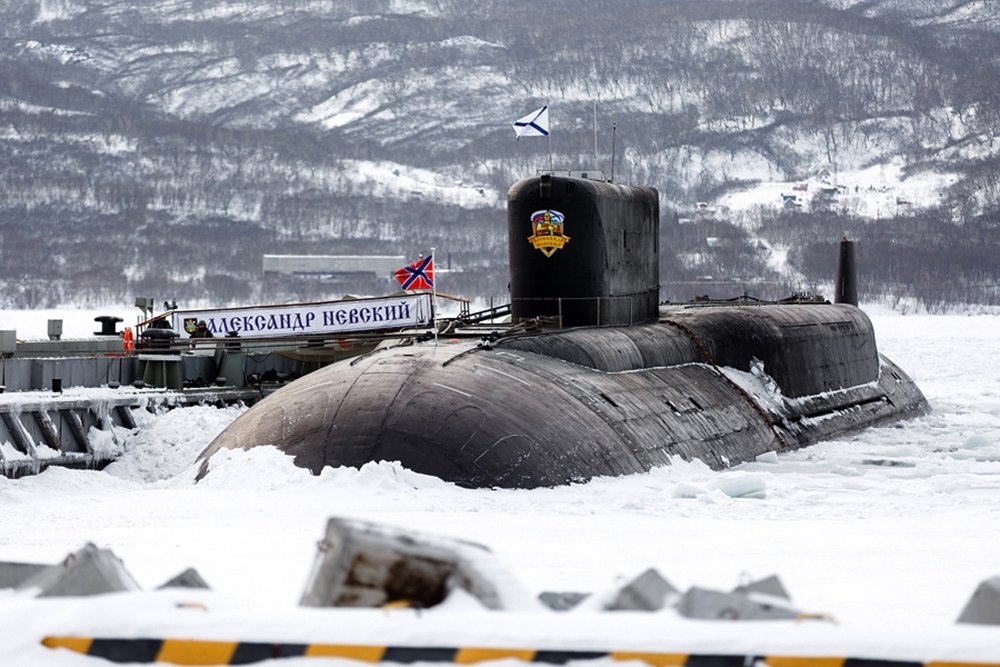

• 5 атомных подводных ракетных крейсеров стратегического назначения (проектов 955 "Борей" и 667БДР "Кальмар"),

                                                                     АПКР пр. 667 БДР

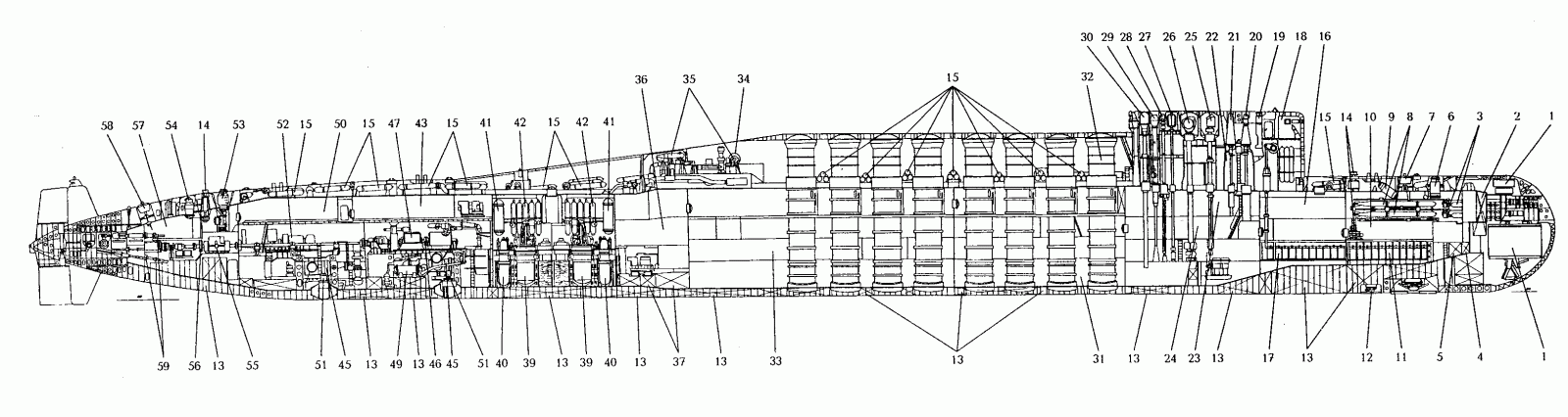

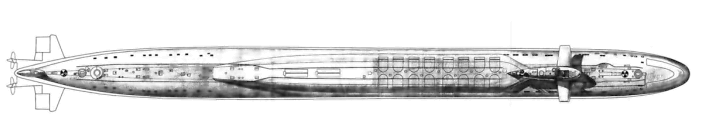

                                                                 Продольный разрез АПКР пр. 667БДР:

1 – основные антенны ГАК «Рубикон»; 2 – цистерна безпузырной торпедной стрельбы; 3 – 533-мм ТА; 4 – цистерна кольцевого зазора; 5 – торпедозаместительная цистерна; 6 – носовой люк; 7 – носовой аварийный буй; 8 – запасные 533-мм торпеды; 9 – торпедопогрузочный люк; 10 – носовой (торпедный) отсек; 11 – носовая группа АБ; 12 – гидродинамический лаг; 13 – ЦГБ; 14 – шпиль и шпилевая машина; 15 – баллоны ВВД; 16 – второй (жилой) отсек; 17 – кормовая группа АБ; 18 – закрытый ходовой мостик; 19 – репитер гирокомпаса; 20 – перископ системы МТ-70-8; 21 – перископ ПЗНГ-8; 22 – боевая рубка; 23 – третий (центральный) отсек; 24 – центральный пост; 25 – перископ астрокорректора «Волна»; 26 – радиосекстан; 27 – антенна радиопеленгатора «Завеса»; 28 – антенна РАК; 29 – РДП; 30 – антенна СОРС «Залив-П»; 31 – четвертый (носовой ракетный) отсек; 32 – ракетная шахта; 33 – пятый (кормовой ракетный) отсек; 34 – лебедка ВБАУ «Параван»; 35 – ВВАБТ «Параван» и ее лебедка; 36 – шестой (вспомогательных механизмов) отсек; 37 – цистерны дизельного топлива; 38 – седьмой (реакторный) отсек; 39 – реактор; 40 – парогенератор; 41 – теплообменный блок; 42 – рессиверные баллоны; 43 – восьмой (носовой турбинный) отсек; 44 – паровая турбина; 45 – конденсатор; 46 – муфта эластичная; 47 – планетарный редуктор; 48 – главный упорный подшипник (ГУП); 49 – маслоохладитель; 50 – девятый (кормовой турбинный) отсек; 51 – электронасос конденсаторный; 52 – автономный турбогенератор (АТГ); 53 – всплывающая камера (ВСК); 54 – кормовой люк; 55 – гребной ЭД (ГЭД); 56 – муфта эластичная; 57 – десятый (кормовой) отсек; 58 – кормовой аварийный буй; 59 – приводы кормовых рулей

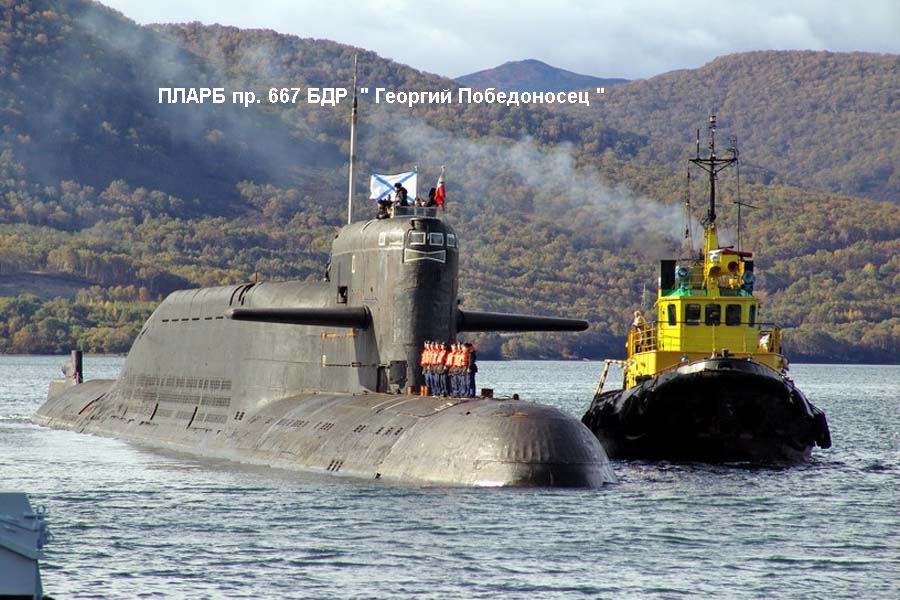

                 ТТХ   ПЛАРБ  пр.667 БДР  “ Георгий Победоносец

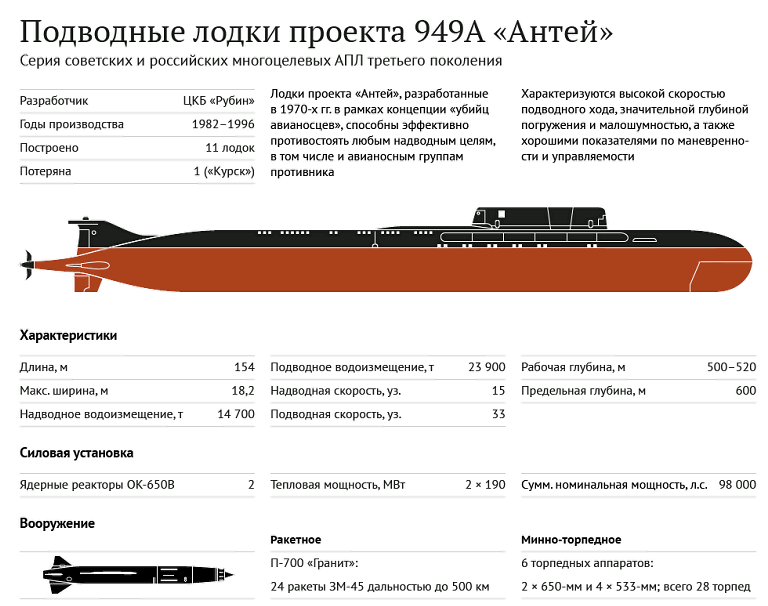

  *5 атомных подводных лодок с крылатыми ракетами (проект 949А "Антей"),

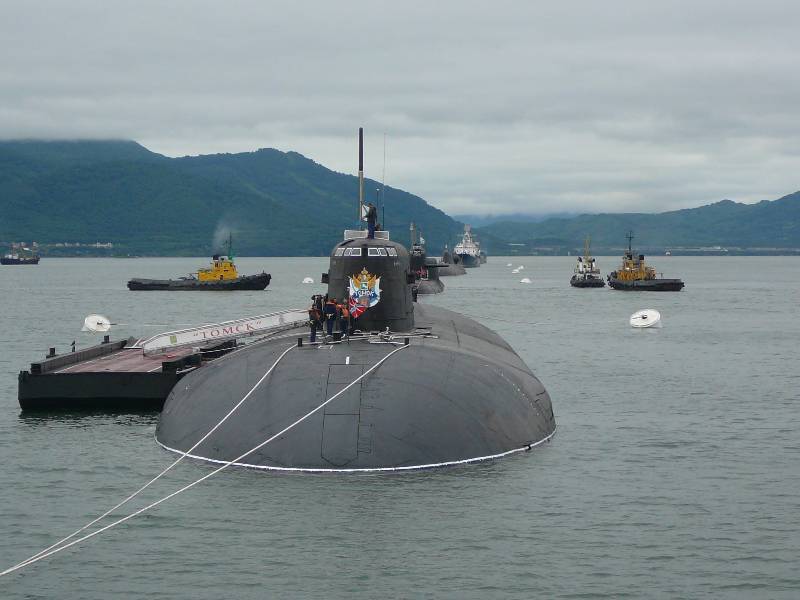

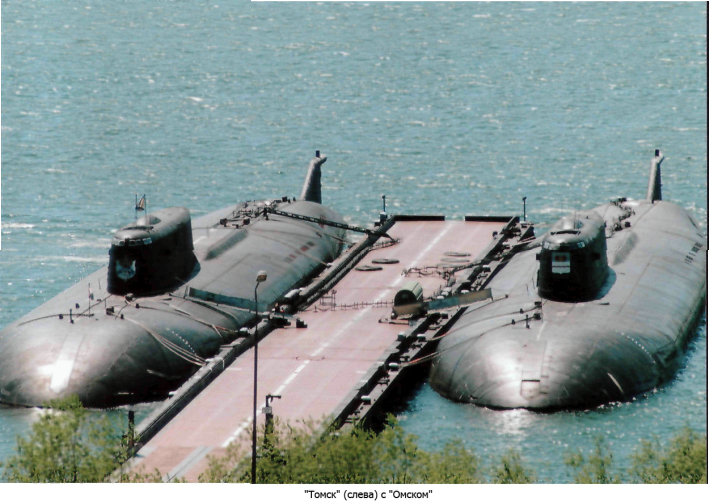

                                                              ТТХ  ПЛАРК пр. 949 А  “ Томск “

Водоизмещение надводное 14700 тонн, подводное 23860 тонн.

Длина наибольшая по КВЛ 154 метра, ширина корпуса наибольшая 18,2 метра, средняя осадка по КВЛ 9,2 метра.

Скорость надводная 15 узлов, подводная 32 узла.

Рабочая глубина погружения 520 метров, предельная глубина погружения 600 метров.

Автономность плавания 120 суток.

Экипаж 130 человек.

Силовая установка: 2 ядерных реактора ОК-650В мощностью по 190 МВт, суммарная номинальная мощность 98 000 л.с.

                                      Вооружение:

Торпедно-минное вооружение: 2x650-мм и 4x533-мм ТА, 24 торпеды.

Ракетное вооружение: ПКР комплекс П-700 «Гранит», 24 ракеты ЗМ-45.

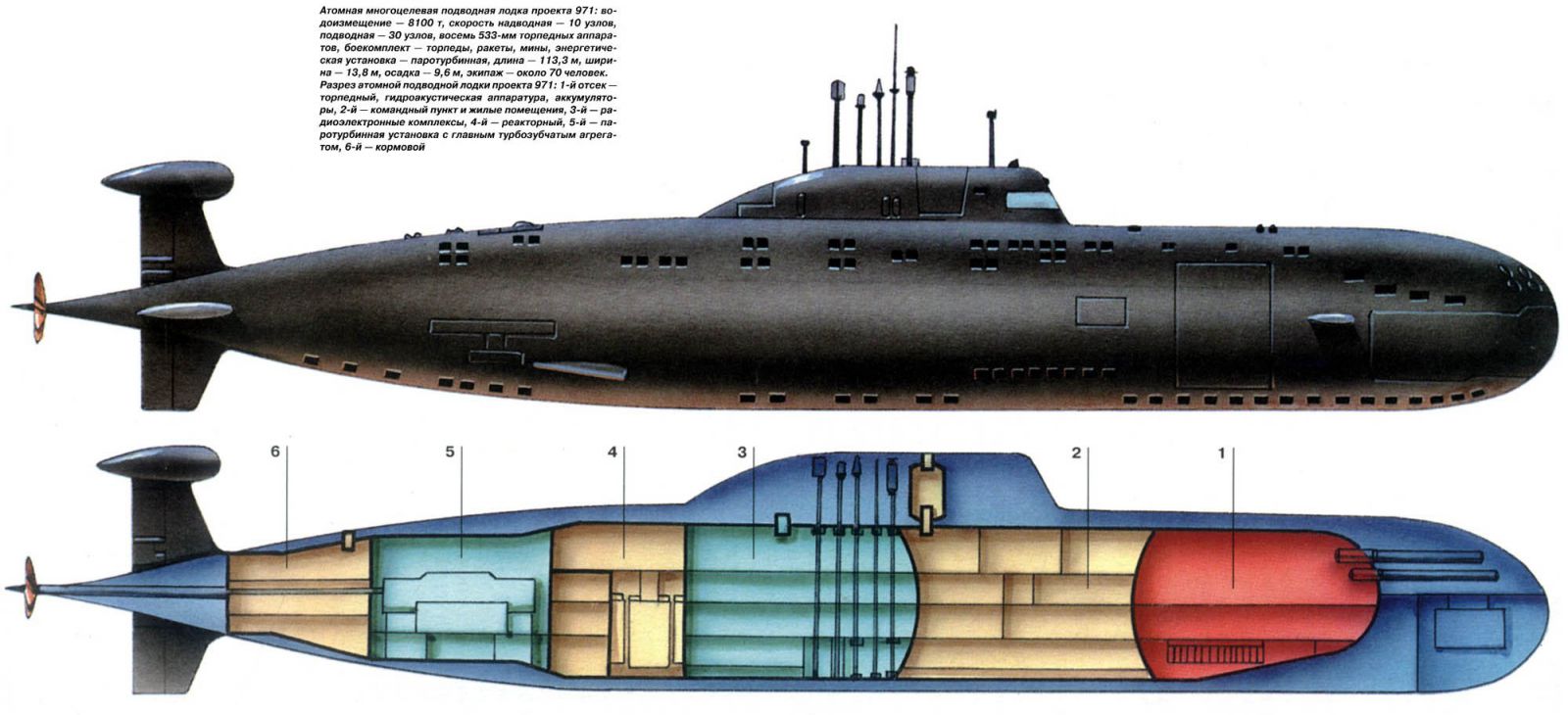

• 5 атомных торпедных подводных лодок (проект 971 "Щука-Б")

                                   ТТХ  АПЛ проекта 971 «Щука-Б»

Водоизмещение, т:
— надводное .........................................................................8 140
— подводное ........................................................................ 10 500
Длина наибольшая, м ................................................................. 110.3
Ширина корпуса наибольшая, м ......................................................... 13,6
Осадка средняя, м ..................................................................... 9,68
Архитектурно-конструктивный тип ..................двухкорпусный
Глубина погружения, м:
— рабочая............................................................................... 480
— предельная............................................................................ 600
Автономность по запасам провизии, сут....................................................100
Экипаж, чел...............................................................................73
Энергетическая установка:
Главные механизмы.
— тип.....................................................................................АЭУ
— ППУ:
- марка.................................................................ОК-9ВМ или ОК-650М.01
— количество х тип ЯР.................................................................1 х ВВР
— тепловая мощность ЯР, МВт............................................................190
- ПТУ:
— тип............................................................................блочная
— количество х мощность ГТЗА, л. с ................................................1 х 50 000
— количество х мощность АТГ, кВт....................................................2 х 3 200
- количество х тип движителей ...................................... 1 х малошумный ВФШ
Резервные источники энергии и средства движения
— количество х мощность ДГ, кВт...................................................1 х 800
— аккумуляторная установка:
— тип АБ..................................................................свинцово-кислотная
— количество х тип РСД .....................................................2 х ВПК
— привод ВПК х мощность, кВт.....................................................ЭД х 300
Скорость хода наибольшая, уз:
- надводная..........................................................................10
— подводная..........................................................................33
Вооружение:
Ракетное:
— тип ракетного комплекса..........................................................«Гранат»
- тип КРСН........................................................................РК-55
— вид старта........................................................подводный, из 533-мм ТА
— тип ПЗРК...................................................................... «Стрела-ЗМ»
— количество контейнеров для хранения ЗР.......................................3
— боекомплект ЗР.........................................................................18
Торпедное.
- количество х калибр ТА, мм...................................................4 х 650
— боезапас (тип) торпед.........................................12 (торпеды 65-76 или ПЛУР
....................................................................86Р и 88Р ПАРК «Ветер»)
— количество х калибр ТА, мм ..................................................4 х 533
- боезапас (тип) торпед и ПЛУР....28 (торпеды УСЭТ-80 или ПЛУР 83Р и 84Р ПАРК «Водопад», или М5 ПАРК «Шквал»)
— система подготовки ТА ................................................ «Гринда»
Радиоэлектронное:
— БИУС .................................................................«Омнибус»
— НК.......................................................................«Симфония»
— КСС.......................................................................«Молния-МЦ»
— система СС...........................................................«Цунами-БМ»
- ГАК.....................................«Скат-3» (МГК-540)
- РЛК.....................................«Радиан» (МРКП-58) или «Радиан» (МРКП-59)
- тк.......................................МТК-110
— перископ ТК.....................«Сигнал-3»
— командирский перископ.................... «Лебедь-11» или «Лебедь-21»

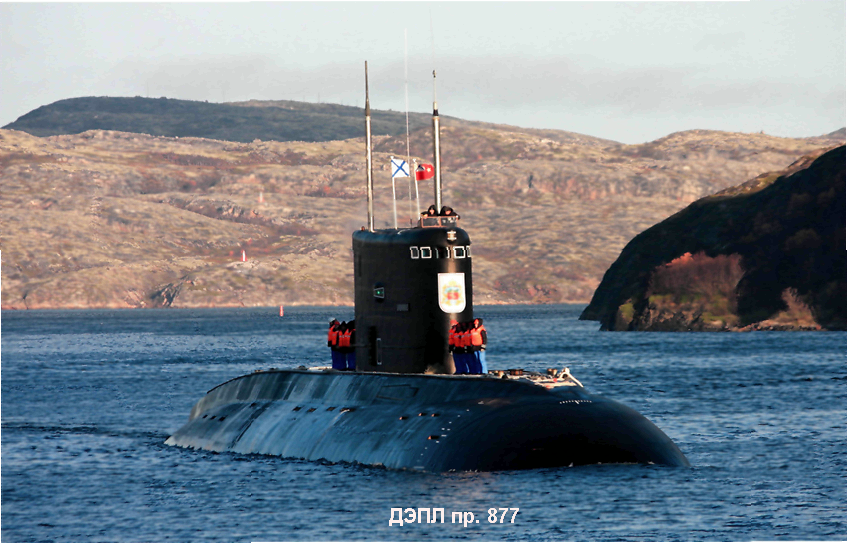

• 8 дизельных подлодок проекта 877.

                                                                                ТТХ  ДЭПЛ пр. 877

Надводное водоизмещение – 2300 тонн (проект 636/636М – 2350 тонн);
Подводное водоизмещение – 3040 тонн (проект 636/636М – 3100 тонн);
Наибольшая длина – 72,6 м (проекты 877М/636/636М – 73,8 м);
Запас плавучести – 32 %;
Длина прочного корпуса – 51,8 м;
Наибольшая ширина – 9,9 м;
Осадка по КВЛ – 6,2 м;
Главная энергоустановка:
- количество и мощность дизелей – 2х1000 кВт, тип ДЛ42МХ (на последних 8 лодках 2х1500 кВт типа 30ДГ);
- количество и мощность ГЭД – 1х5500 л.с., тип ПГ-141 (на последних 8 лодках 1х5500 л.с. типа ПГ-165, на 877ЭКМ – 1х4050 л.с.)
- количество и мощность электродвигателей ЭХ – 1х190 л.с. (ПГ-166);
- количество и мощность резервных ГЭД – 2х102 л.с. (ПГ-168);
- движители – малошумный ВФШ;
- запас топлива – 172 т.;
- число групп аккумуляторных батарей, число элементов – 2х120;
Надводная скорость хода –10 узлов (проект 636/636М – 11 уз);
Подводная скорость хода –17 узлов (на последних 8 – 19 узлов);
Экономическая подводная скорость хода – 3,0 узла;
Дальность подводного хода (скорость 7 узлов, под РДП) - 7500 миль (проекты 636/636М при увеличенном запасетоплива);
Дальность подводного хода (скорость 3 узла) – 400 миль;
Дальность подводного хода (скорость 21 узел) – 12,7 миль;
Глубина погружения рабочая - 240 м (проекты 636/636М/877М - 250 м)
Глубина погружения перископная – 17,5 м (максимальное волнение 5 баллов);
Глубина погружения предельная - 350 м (проекты 877ЭКМ/636/636М – 300 м);
Автономность – 45 суток;
Экипаж – 57 человек (проекты 877ЭКМ/877В/636/636М – 52 чел.) в т.ч. офицеров – 12;
Вооружение:
- ракетный комплекс (проект 08773) - Ciub-S;
- носовые торпедные аппараты – 6 шт.;
- калибр - 533-мм
- количество торпед - 18 (СЭТ-65Э, 53-65К, ТЭСТ-71М, УСЭТ-80К);
- количество и тип мин (вместо торпед) – 24 шт., ДМ-1;
- ПЗРК - «Стрела-ЗМ»/«Игла-1»;
Радиолокационная станция госопознавания – «Нихром-М

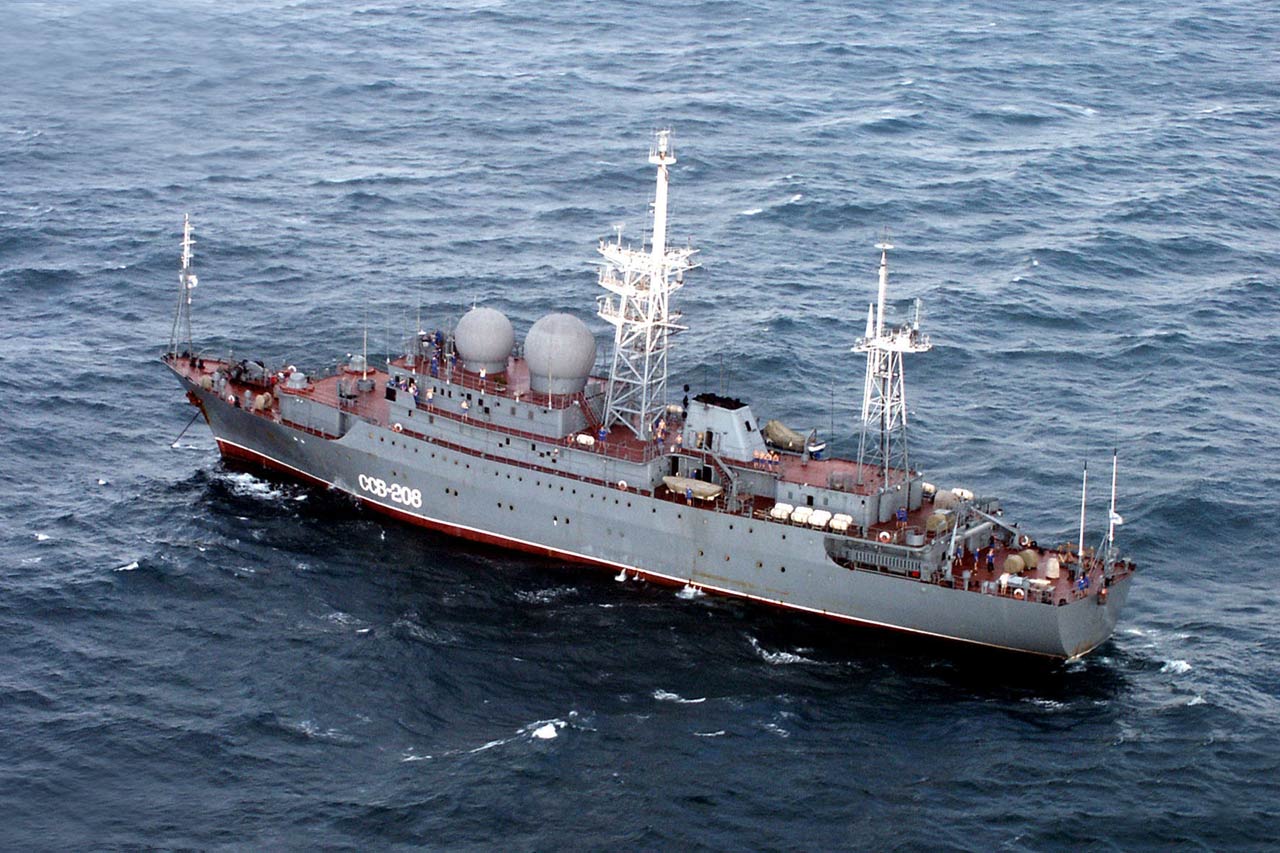

• Разведывательный корабль “ Курилы “

                                                                ТТХ  СРК  “ Курилы “

Водоизмещение стандартное 2980 тонн, полное 3396 тонн.

Длина 94,4 метра, ширина 14,6 метра, осадка 4,5 метра.

Скорость хода 16,5 узла.

Дальность плавания 7000 миль при 16 узлах.

Автономность плавания 45 дней.

Экипаж 150 человек, максимально может быть увеличен до 220 человек.

Двигатели: 2׫Згода-Зульцер» 12AV 25/30, 2×ЭД, 4×ДГ. Мощность: 2×2200 л.с.,

2×150 л.с. 4×500 кВт. Движитель 2×ВФШ.

                                          Вооружение:

Навигационное вооружение РЛС: «Волга», НРЛС МР-212/201 «Вайгач-У».

Радиоэлектронное вооружение: «Профиль-М», «Ротор-С», «Прохлада», «Визир-М», «Октава», «Конус», «Символ», «Заря-1», МГ-349 «Рось-К», МГП-303.

Зенитная артиллерия: 2×АК-306М.

Ракетное вооружение: ПЗРК «Игла» (16 ЗУР 9М39).

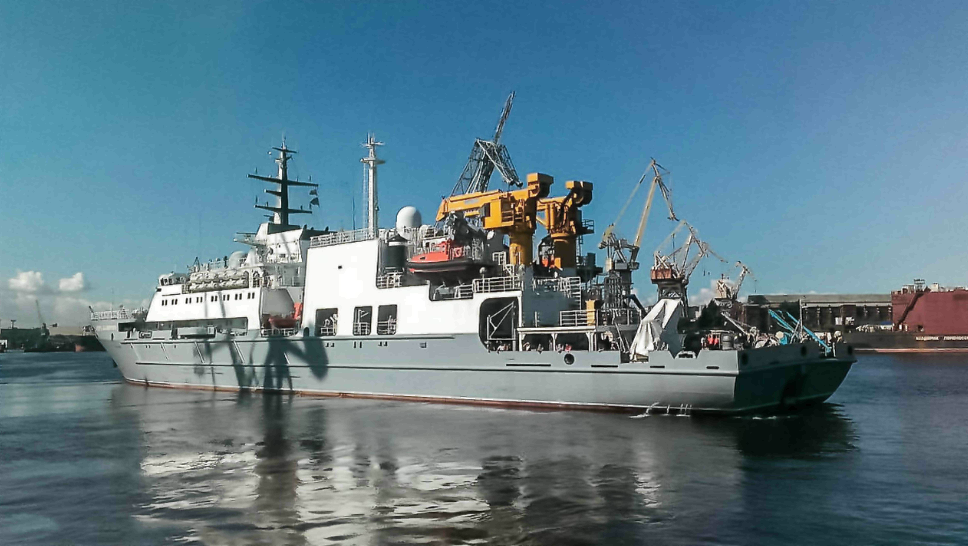

*·         Судно-спасатель “ Игорь Белоусов “

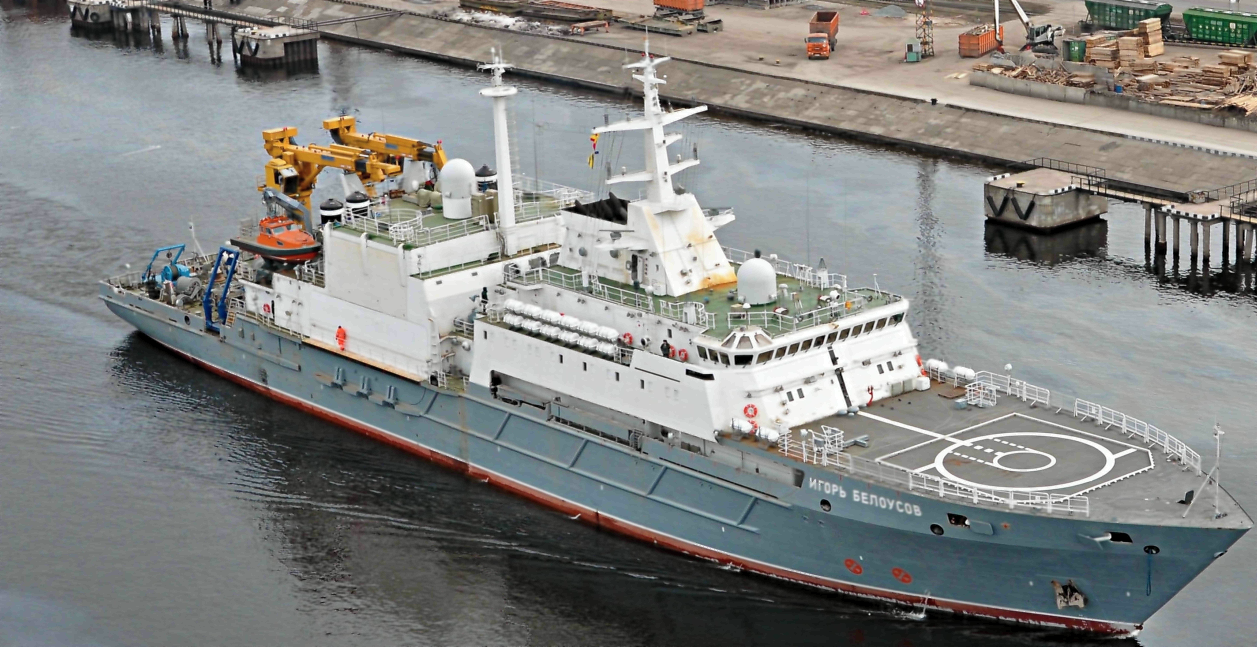

                  ТТХ корабля-спасателя “ Игорь Белоусов “

Экипаж - 96 чел
Длина - 97.8 м
Ширина - 17.2 м
Высота борта на миделе – 10,6 м
Водоизмещение полное - 5037 т
Скорость полного хода - 15 уз
Дальность плавания - 3000 миль (на скорости 12 уз)
Автономность - 30 сут
Мореходность:
- по безопасному нахождению в море — неограниченная
- по спуску-подъему спасательных подводных аппаратов - 3-4 балла

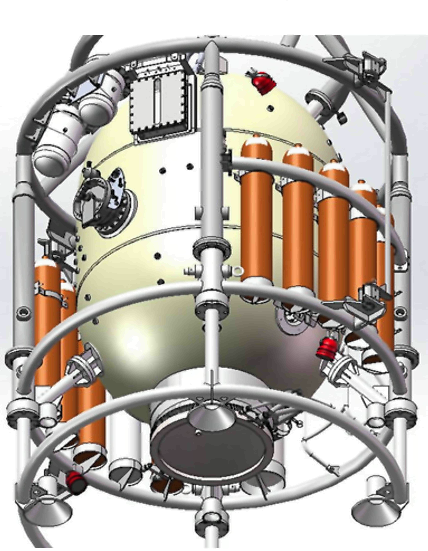

- по спуску-подъему водолазного колокола - 5 баллов

Вооружение - нет

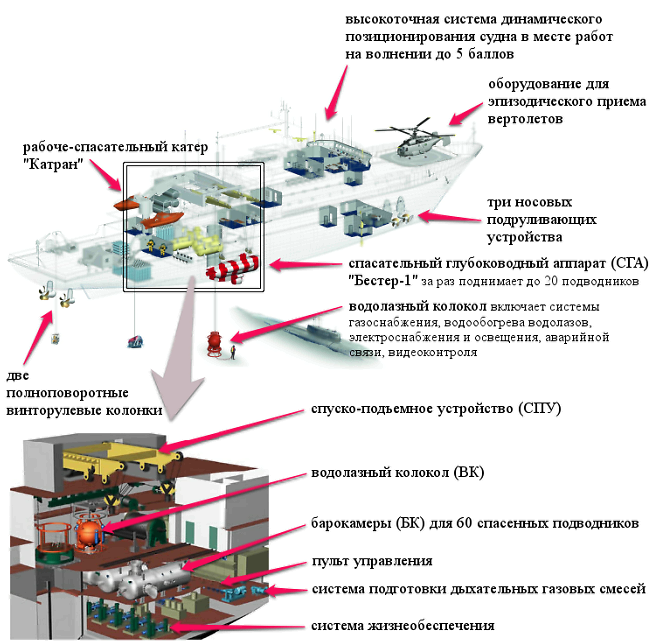

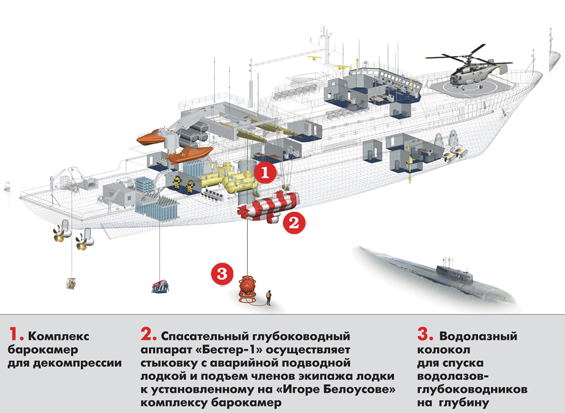

Оборудование:

- глубоководный водолазный комплекс ГВК-450 (по первоначальному проекту) обеспечивающий работы водолазов на глубинах до 450 м. Включает в свой состав 5 барокамер. Поставщик комплекса - ОАО "Тетис Про".

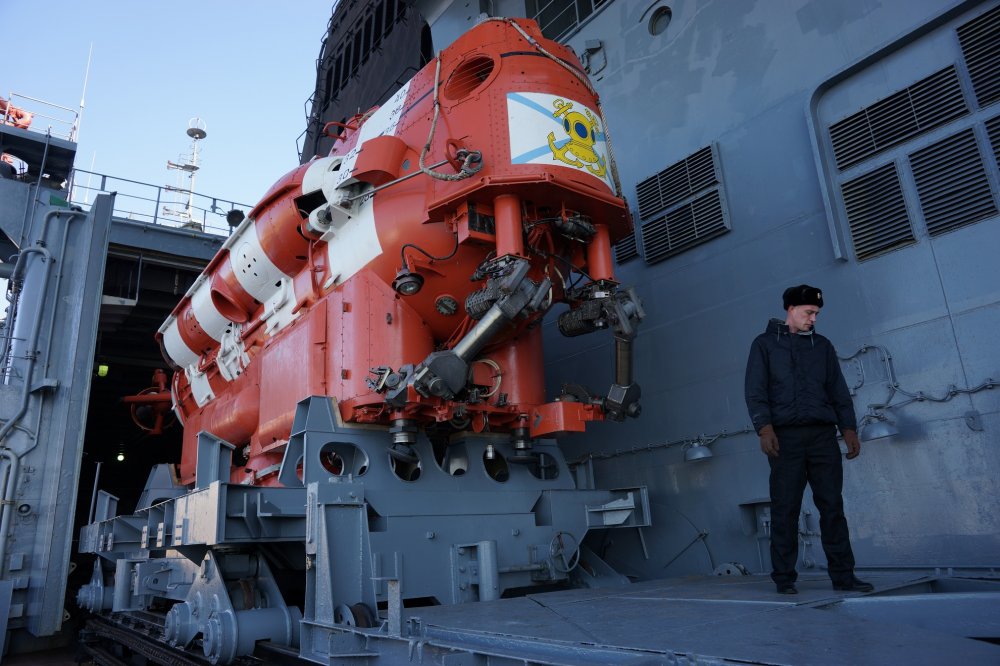

- спасательный подводный аппарат "Бестер" пр.18271

                                                       Тактико-технические данные АГА “ Бестер-1 “

•

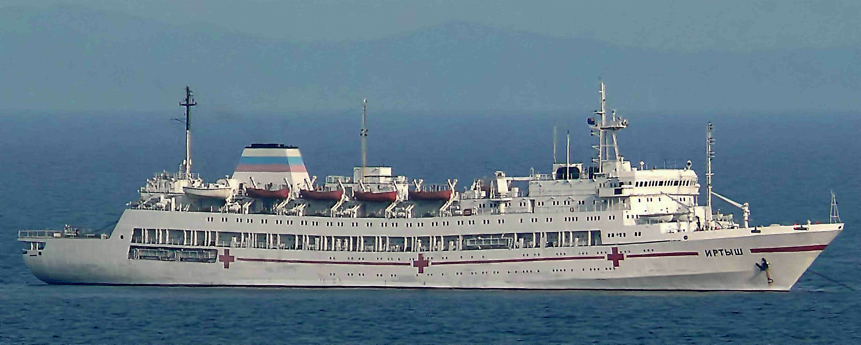

  Госпитальное судно  “ Иртыш “

    ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ГС  “ Иртыш “

Длина - 145,7 м, ширина - 19,6 м, осадка - 6,2 м,

водоизмещение - 11300 тонн,

скорость - 19,8 узла,

запас хода - 10 тысяч миль.

Автономность - 40 суток.

Экипаж - 124 человека,

медперсонал - 83 человека.

                             ОБОРУДОВАНИЕ

Электрический кран для подъема платформы с ранеными.
Медицинский катер и вертолетная площадка с вертолетом К-25.
Госпиталь на 100 коек, профилакторий на 200 мест.
Хирургическое (3 операционные), реанимационное, терапевтическое и приемное отделение, отделение интенсивной терапии.
Рентгеновский кабинет, диагностический центр, кабинет УЗИ, аптека, поликлиника и медицинский склад.
Киноконцертный зал, спортивный зал с тренажерами и площадками для тенниса, волейбола и мини футбола, плавательный бассейн, баня с сауной, тир и салон отдыха.

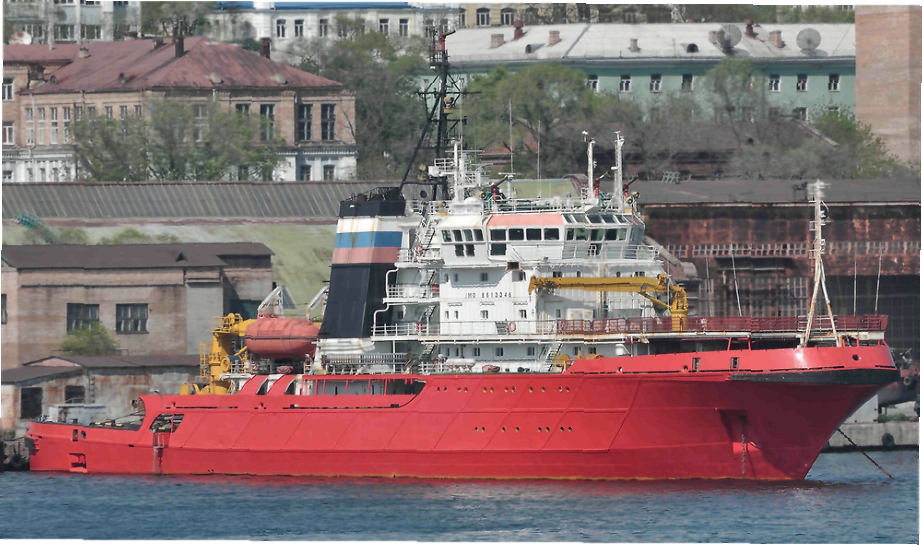

• Спасательный морской буксир “ Фотий Крылов “

                                                       ТТХ  пр. Р-5757  “ СБ-135 Фотий Крылов “

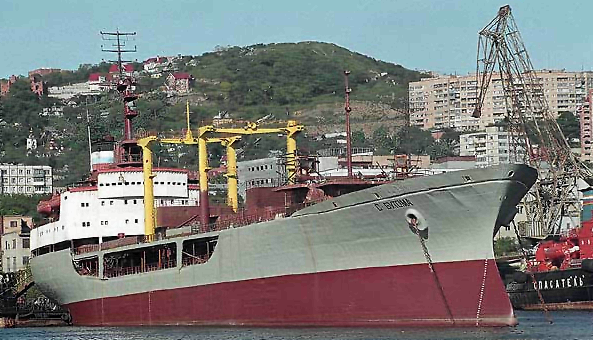

 * танкер “ Борис Бутома “

Класс регистра: КМ Ice3A2 нефтерудонавалочное
Длина, м: 258.6
Ширина, м: 39.9
Осадка, и: 15.7
Высота борта, м: 21.4
Валовая вместимость, т: 63200
Дедвейт, т: 109650
Водоизмещение, т: 132650
Количество и мощность ГД, кВт: 1×15530 (головное судно); 1×15900
Марка ГД: 9ДКРН84/180-3 (головное судно); 9ДКРН80/160-4 (Дания)
Скорость, уз: 15.2
Количество палуб: 1
Количество переборок: 11
Количество и (суммарная) кубатура наливных танков, м³: 2×12200; 6×12900; 1×12500 (Всего — 114300)
Суммарная вместимость грузовых помещений по нефти, м³: 114340
Экипаж, чел: 35
Запасных мест:
— 8 для практикантов
— 1 для лоцмана
Дальность плавания, миль: 20000 (25000 — пониженная грузоподъёмность)

С 1998 г. в составе ТОФ действует единая группировка войск и сил на северо-востоке России, в которую входят соединения и части ВМФ, Сухопутных войск, ВВС и ПВО.

С 2008 г. корабли ТОФ обеспечивают безопасность судоходства в районе Аденского залива (Индийский океан).

Как сообщил в феврале 2016 г. источник ТАСС, в 2020-х годах ТОФ будет располагать четырьмя "Бореями".

            Начало смотрите на сайте : Шпоры по ОВС – Организация ВС – Тихоокеанский Флот  РФ.  Часть I
