Северный Флот РФ. Часть II



                           Северный Флот  РФ.  Часть II

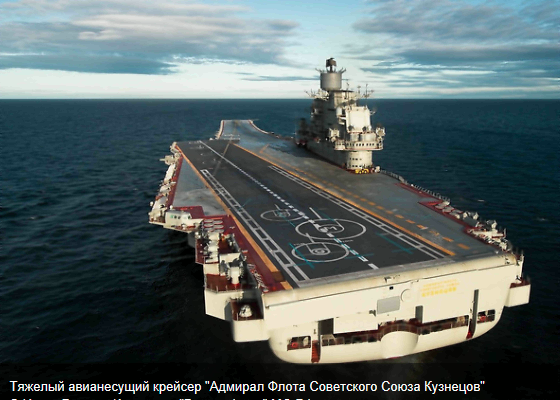

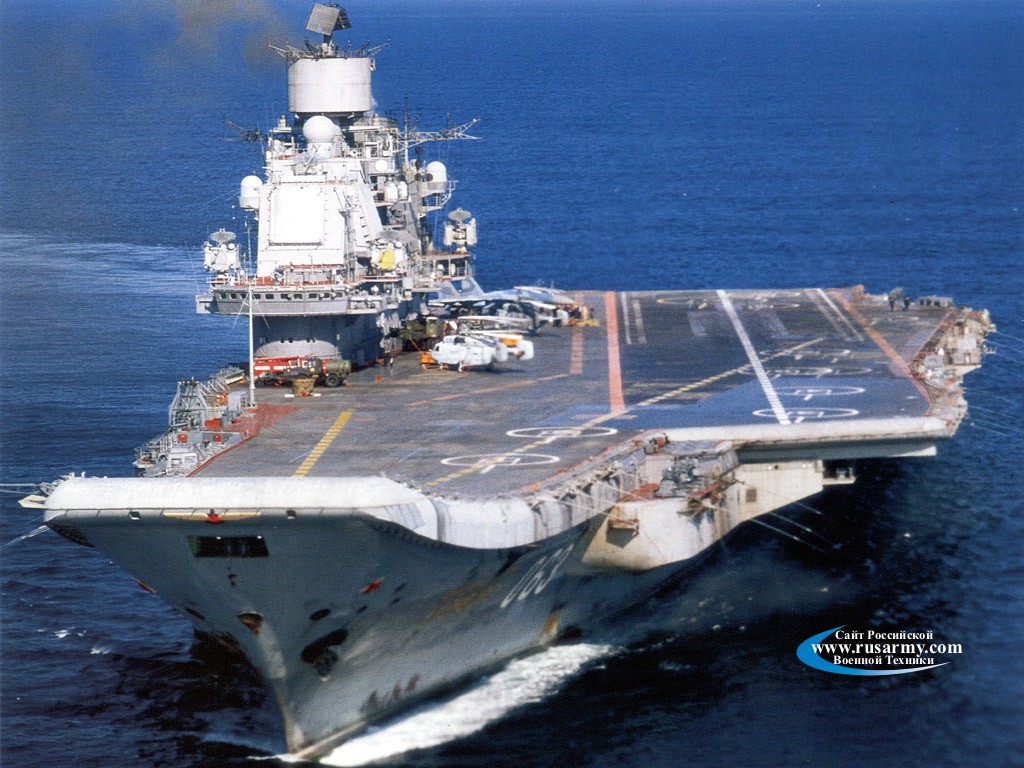

 Тактико-технические характеристики авианосца «Адмирал Кузнецов»

Порт приписки..............................Мурманск-35
Введён в эксплуатацию..............................20 января 1991 года

Основные характеристики
Водоизмещение..............................61 390 т наибольшее; 59 100 т полное; 53 050 т нормальное; 46 540 т стандартное
Длина..............................270 м по ватерлинии; 306,45 м наибольшая
Ширина..............................33,41 м по ватерлинии; 71,96 м наибольшая
Высота..............................64,49 м габаритная
Высота борта (от КВЛ)..............................31,42 м в носу; 25,7 м на миделе; 25,7 м в корме
Осадка     Средняя (от ОП):..............................при стандартном водоизмещении 8,05 м; при нормальном водоизмещении 8,97 м; при полном водоизмещении 9,76 м
Наибольшая..............................10,4 м
Бронирование..............................Катаная сталь, дублирование корпуса «сухими отсеками». Противоторпедная трёхслойная защита шириной 4,5 м, выдерживает попадание 400 кг ТНТ заряда.

Двигатели..............................Котлотурбинная, четырёхвальная
Паровые турбины..............................4 ГТЗА ТВ-12-4
Количество котлов..............................8 котлов КВГ-4

Мощность
Паротурбины..............................4 × 50 000 л.с.
Турбогенераторы..............................9 × 1500 кВт
Дизель-генераторы..............................6 × 1500 кВт
Движитель..............................4 пятилопастных винта
Скорость хода..............................29 узлов (54 км/ч) наибольшая; 18 узлов (33 км/ч) боевого экономического хода; 14 узлов (26 км/ч) экономического хода

Дальность плавания
При скорости..............................29 узлов — 3850 миль; 18 узлов — 7680 миль; 14 узлов — 8417 миль
Автономность плавания..............................45 суток

Экипаж
1980 человек, в том числе: 520 офицеров; 322 мичмана; 1138 матросов

                    Вооружение авианосца «Адмирал Кузнецов»

Навигационное вооружение..............................Комплекс «Бейсур»

Радиолокационное вооружение..............................1 × РЛК с ФАР «Марс-Пассат»; 1 × РЛС МР-750 «Фрегат-МА»; 2 × РЛС МР-360 «Подкат»; 3 × РЛС «Вайгач»
СУ авиацией..............................1 × «Резистор-К42»; 1 × «Газон»

Радиоэлектронное вооружение..............................БИУС «Лесоруб»; Комплекс связи «Буран-2»; ГАК «Полином-Т»; ГАС «Звезда-М1»; Комплекс РЭБ «Созвездие-БР»

Зенитная артиллерия..............................6 × 6 АК-630 (48 000 снарядов)

Ракетное вооружение..............................12 × ПУ ПКРК «Гранит»; 4 × 2 ЗРАК «Кортик» (256 ракет, 48 000 снарядов); 4 × 6 ПУ ЗРК «Кинжал» (192 ракеты)

Противолодочное вооружение..............................2 × 10 РБУ-12000 (60 бомб)

Авиационная группа..............................50 самолётов и вертолётов
По проекту..............................26 × МиГ-29К или Су-27К; 4 × Ка-27РЛД; 18 × Ка-27 или Ка-29; 2 × Ка-27ПС
Фактически..............................14 × Су-33; 2 × Су-25УТГ; 10 × МиГ-29К; 4 × МиГ-29КУБ

  • 2 тяжелых атомных ракетных крейсера проекта 11442 "Орлан" ("Петр Великий" и "Адмирал Нахимов", последний находится в ремонте),

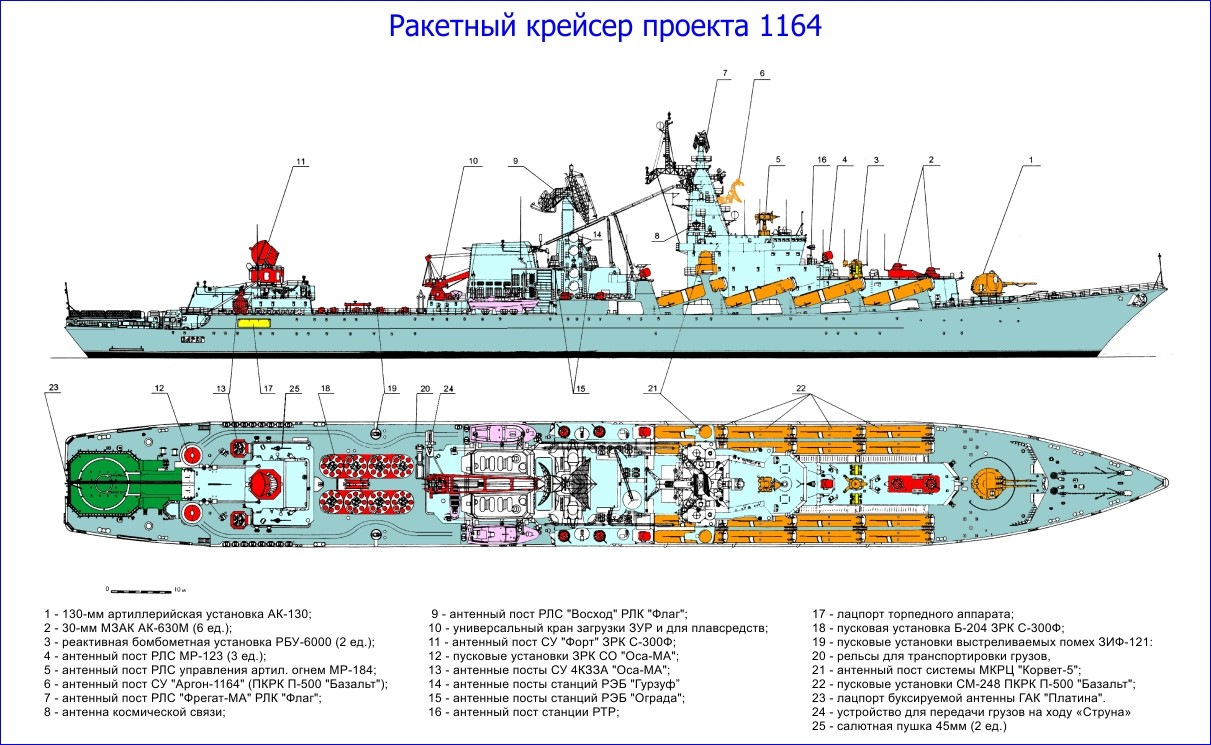

  • ракетный крейсер пр. 1164 "Маршал Устинов",

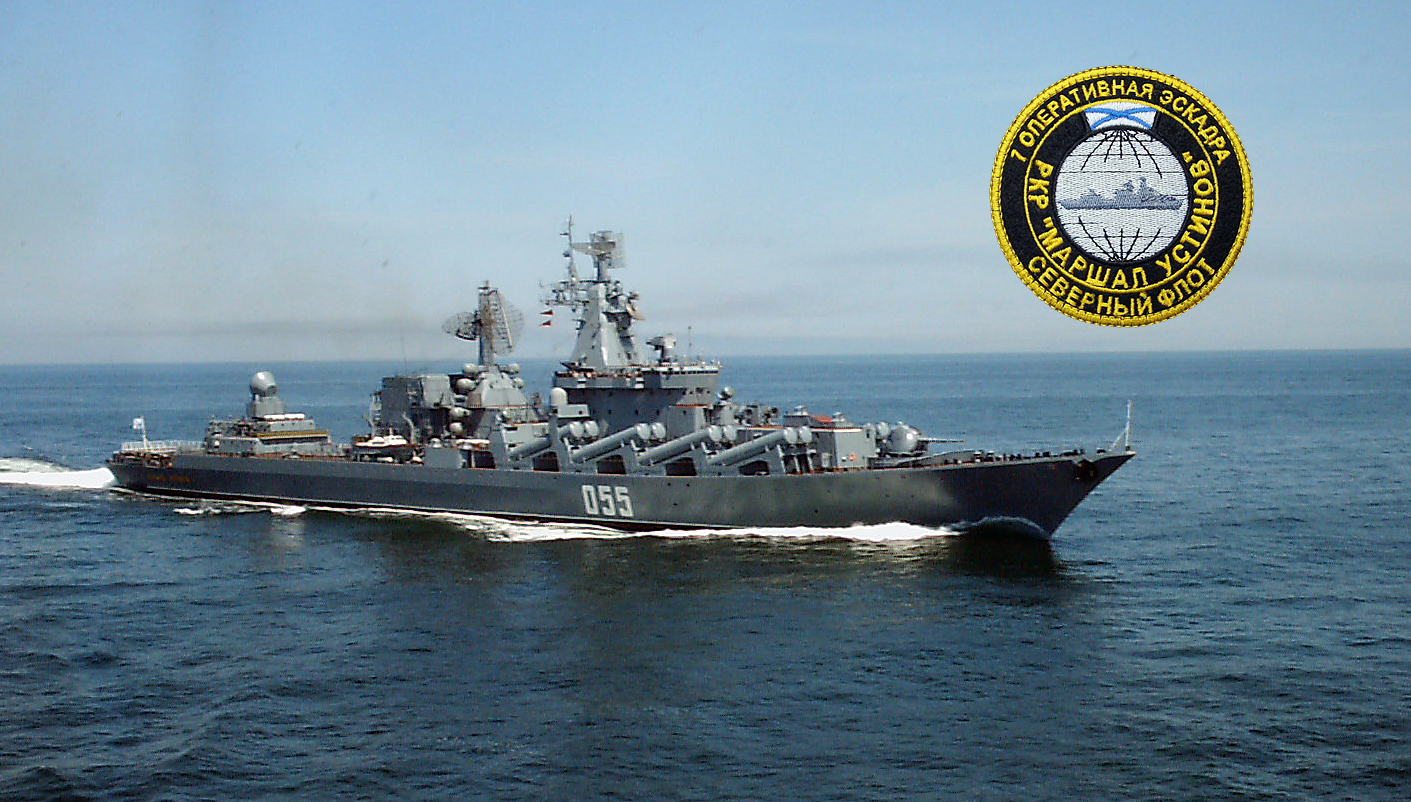

                            ТТХ  РК “ Маршал Устинов “

·                    Водоизмещение — 11280 т

·                    Длина — 186,5 м

·                    Ширина — 20,8 м

·                    Высота от киля до клотика — 42,5 м

·                    Осадка наибольшая — 7,6 м

·                    Мощность ГЭУ (главной энергетической установки) — газотурбинный, 4х22500 л.с + COGAS 2 х 10000 л. с. (ГЭУ разработана и изготовлена ГП НПКГ «Зоря» — «Машпроект»)

Ходовые характеристики

·                    Скорость хода — 32 узла (60 км/ч)

·                    Дальность плавания — 7500 миль (13900 км)

·                    Автономность — 30 суток

·                    Экипаж — 476 (510) человек, в том числе 62 офицера.

Вооружение

Главное оружие корабля — 16 пусковых установок крылатых ракет «Базальт».

  • 5 больших противолодочных кораблей проекта 1155, 1155.1

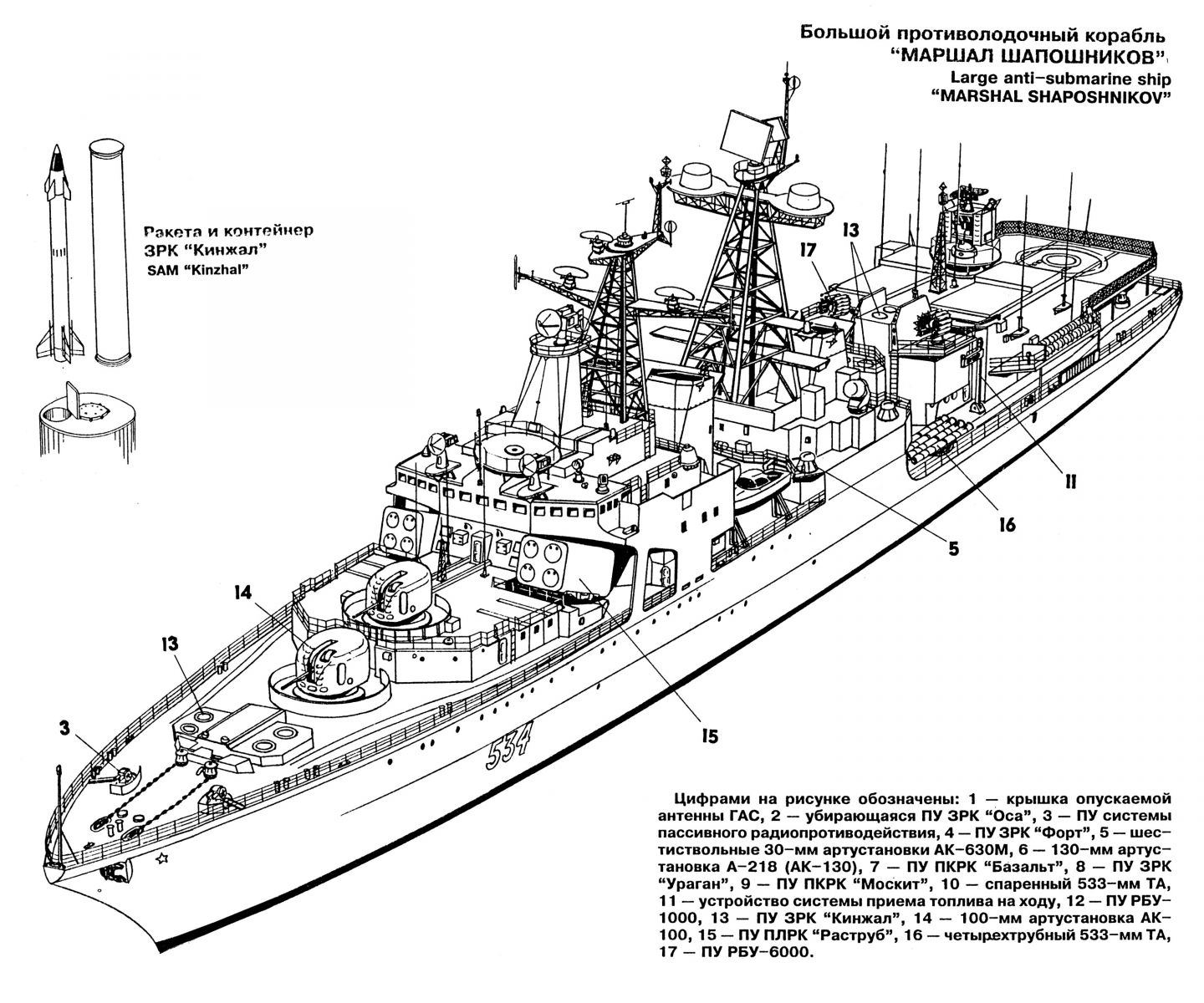

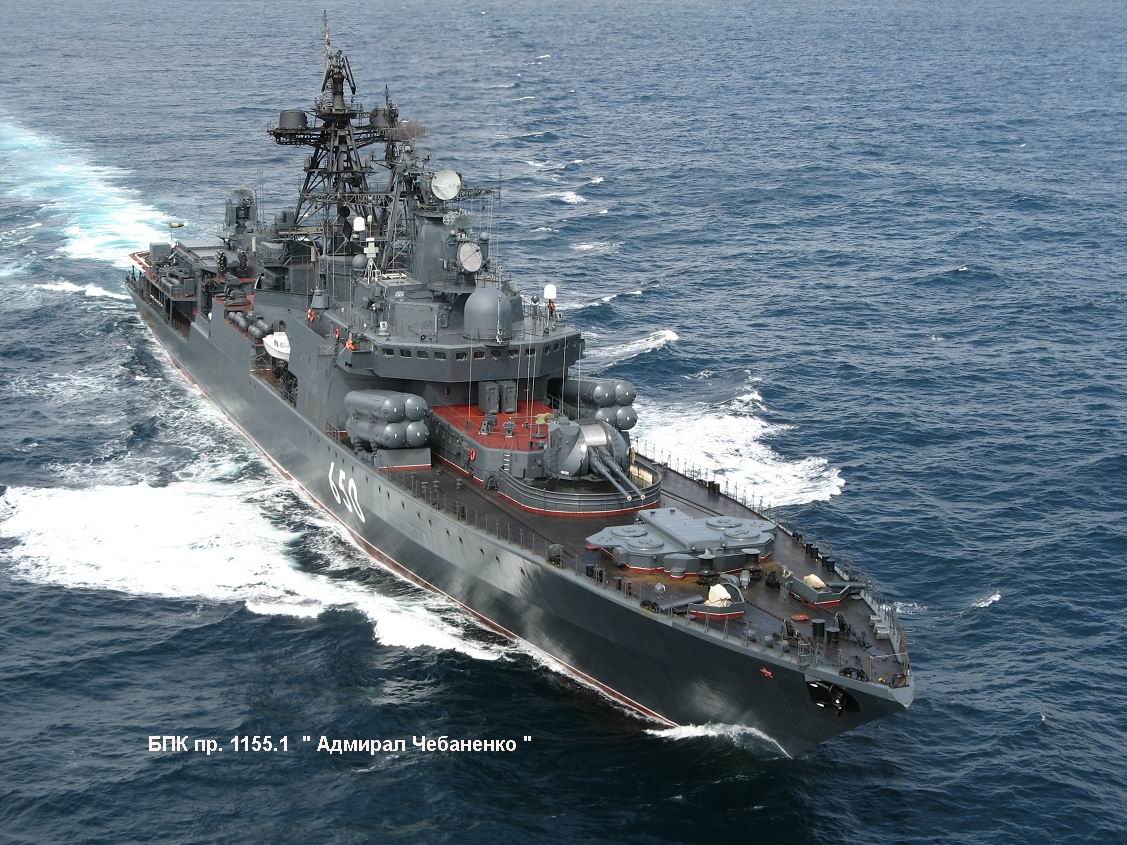

                        Основные ТТХ большого противолодочного корабля пр.1155.1:

Длина: 163 м
Ширина: 19 м
Осадка: 8 м
Водоизмещение: нормальное 7500 т, полное 8400 т
ЭУ: двухвальная, 4 газовые турбины, 61.000 л.с. (2 маршевых ГТУ М-70 по 8.000 л.с. и 2 форсажных ГТУ М-8КФ по 22.500 л.с.)
Скорость: 30 узлов
Вооружение: 2 х 4 ПУ (КТ-Р-1134А), ракето-торпедного коплекса УРК-5 "Раструб-Б", 8 х 8 ПУ (ЗС-95) ЗУР "Кинжал"- 64 ракеты; арт.установки: 2 100-мм АК-100 - 320 выстрелов, 4 х 6 30-мм АК-630М - 4000 выстрелов; 2 х 12 РБУ-6000, 2 х 4-533-мм ТА, 26 мин
ГАК: МГК-355 "Полином"
РЛС: МР-760 "Фрегат-МА", МР-350 "Подкат", "Волга"
Авиация: 2 вертолета в ангарах (Ка-27ПЛ, Ка-27РЦ)
Экипаж: 220 (29 офицеров)

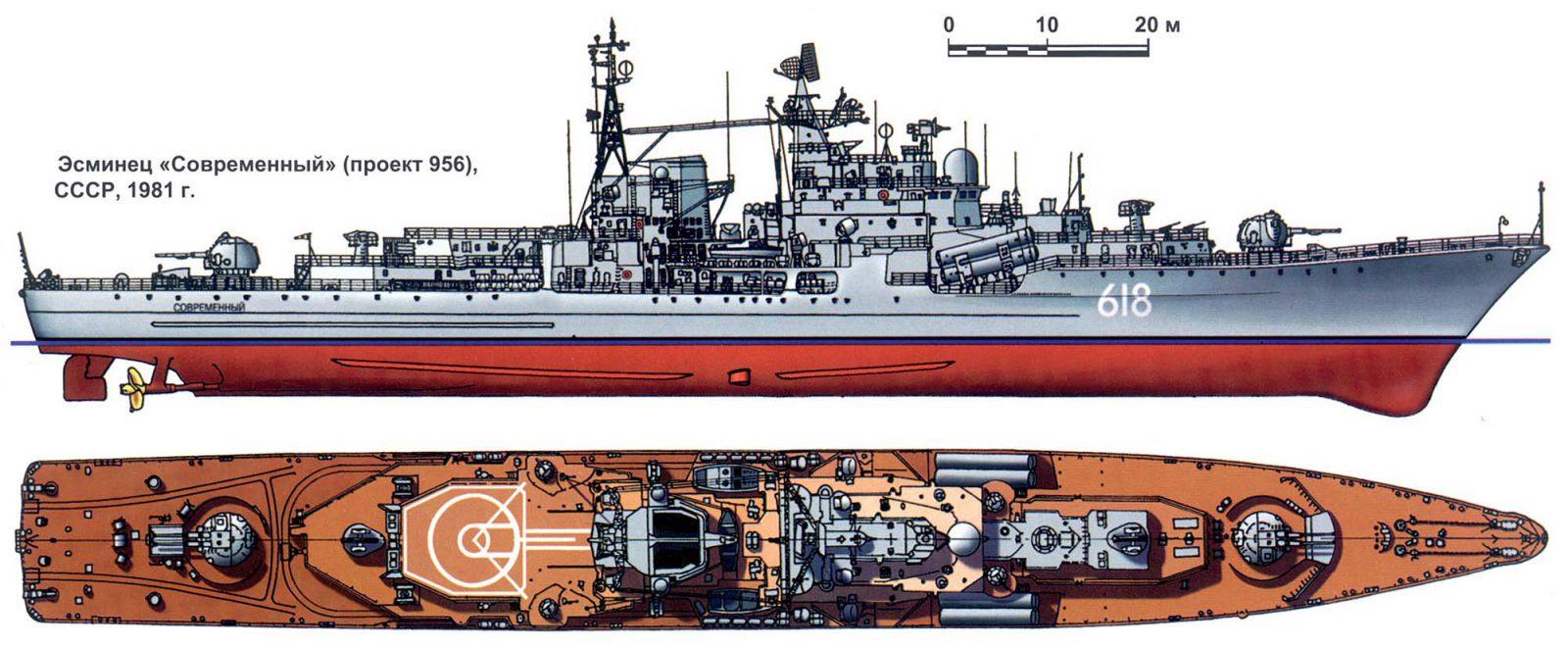

  • эсминец пр. 956 "Адмирал Ушаков",

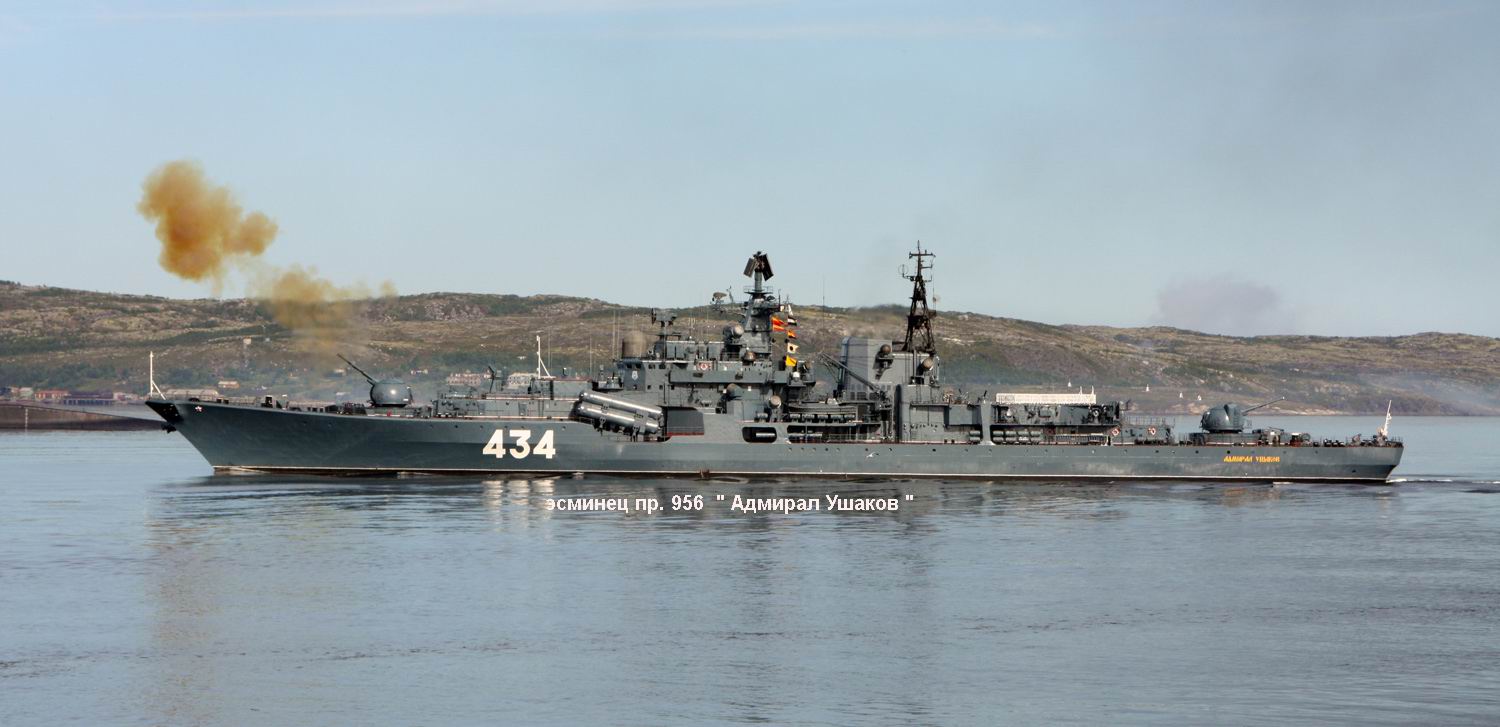

                                   Основные характеристики эсминца пр. 956

 Водоизмещение стандартное 6600 тонн, полное 8000 тонн.

Длина наибольшая 156,5 метра, ширина наибольшая 17,2 метра, осадка 5,96 метра.

Скорость хода экономическая 18,4 узла, максимальная 33,4 узла. Дальность плавания 1345 миль на 33 узлах, 3920 миль на 18 узлах. Автономность плавания 30 суток.

Экипаж 296 человек, в том числе 25 офицеров в мирное время, от 344 до 358 человек, в том числе 31 офицер в военное время.

Двигатели: 2 котлотурбинных агрегата ГТЗА-674, мощностью 100 000 л. с. Движитель 2 пятилопастных винта.

                                               Вооружение:

Артиллерия: 2х2 АУ АК-130/54 (боекомплект — 2000 выстрелов).

Зенитная артиллерия: 4х6 30-мм ЗАУ АК-630 (боекомплект — 12000 выстрелов).

Ракетное вооружение: 2х4 ПУ ПКР «Москит-М», 2х1 ЗРК «Ураган-Торнадо» (48 ракет).

Противолодочное вооружение: 2х6 РБУ-1000.

Минно-торпедное вооружение: 2х2 ТА калибра 533 мм (4 торпеды СЭТ-65).

Авиационная группа: 1 вертолёт Ка-27ПЛ.

  • 2 малых ракетных корабля проекта 12341, артиллерийский катер,
  • 6 малых противолодочных кораблей проекта 1124М,

                                Тактико-технические данные МПК пр.1124М

Водоизмещение, т:

стандартное:

910

полное:

1055

Размеры, м:

длина:

71,07

ширина:

10,15

осадка:

3,71

Скорость полного хода, уз:

31,67

Дальность плавания:

2727 миль (14,56 уз), 640 миль (29 уз)

Автономность, сут:

10

Силовая установка:

1х18000 л.с. ГТУ М-8М, 2х10000 л.с. дизели М-507А-1П или 2х10000 л.с. дизели М-507А-2, 3 ВФШ, 1 ДГ АСДГ-500 500 кВт, 1 ДГ 300 кВт, 1 ДГ 200 кВт

Вооружение:

1х2 ПУ ЗИФ-122 ЗРК 4К33 "Оса-МА" (20 ЗУР 9М33М) - СУ 4Р-33А или «Оса-МА2»
1х2 или 1х4 ПУ ЗРК 9К34 «Стрела-3» (8 ЗУР 9М36) или ЗРК 9К38 «Игла» (8 ЗУР 9М39)
1х1 76 мм АК-176 (304 выстрела), 1х6 30 мм АК-630М (3000 выстрелов) - СУ МР-123 "Вымпел-А"
1х1 45 мм 21КМ (не на всех)
2х2 533 мм ДТА-53-1124 (4 торпеды ТЭСТ-71, ТЭСТ-71М, СЭТ-65, СЭТ-53, СЭТ-53М, 53-65К) – ПУТС «Дракон»
1х12 РБУ-6000 "Смерч-2" (48 РГБ-60)
2 бомбосбрасывателя (12 ГБ ББ-1 или БПС, пр.1124П - 16 ГБ ББ-1)
18 мин

РТВ:

РЛС общего обнаружения МР-320 «Топаз-2В» (зав.№001-005) или МР-755 «Фрегат-МА1» (с зав.№008?, 80, 104?), РЛС РТР «Вымпел-Р2», НРЛС МР-212 «Вайгач», аппаратура госопознавания - запросчик «Никель» (на поздних «Никель-КМ»), радиопеленгатор АРП-50Р, станция обнаружения лазерного излучения «Спектр-Ф», ГАК МГК-335 «Платина» (с зав.№005?, 80 – МГК-335МС «Платина-МС»), ОГАС МГ-339Т «Шелонь», ГАС звукоподводной связи МГ-26 «Хоста», ГАС КМГ-12 «Кассандра», ГАС приема сигналов гидроакустических буев МГС-407К, станция обнаружения теплового кильватерного следа ПЛ МИ-110К (или МИ-110КМ), станция обнаружения радиационного кильватерного следа ПЛ МИ-110Р
Комплекс РЭБ ПК-16 (2 ПУ КЛ-101) – выстрелы АЗ-ТСТ-60, АЗ-ТСП-60УМ (с 1991), АЗ-ТСТМ-60У (с 1994), комплекс РЭБ ПК-10 «Смелый» (4 ПУ КТ-216) – выстрелы АЗ-СО-50, АЗ-СР-50, АЗ-СОМ-50 (с 1989), АЗ-СК-50 (с 1991), АЗ-СМЗ-50 (с 1993)

Экипаж, чел:

90 (9 офицеров, 12 мичманов)
  • 4 морских тральщика, 6 базовых тральщиков, 1 рейдовый тральщик,

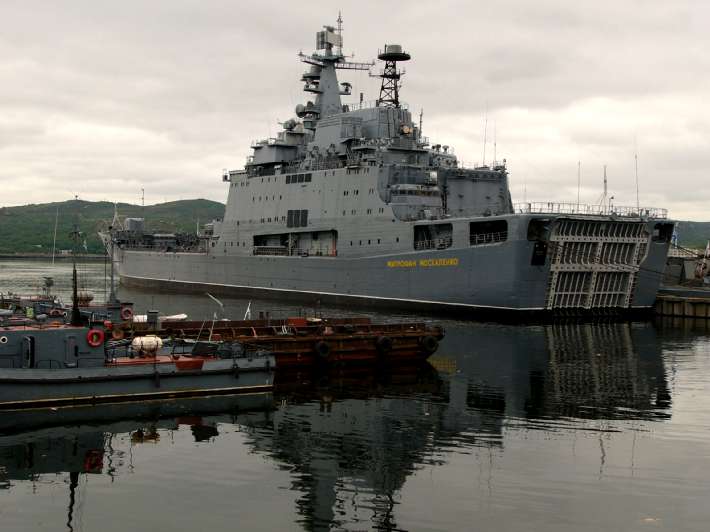

  • 4 больших десантных корабля проекта 775,

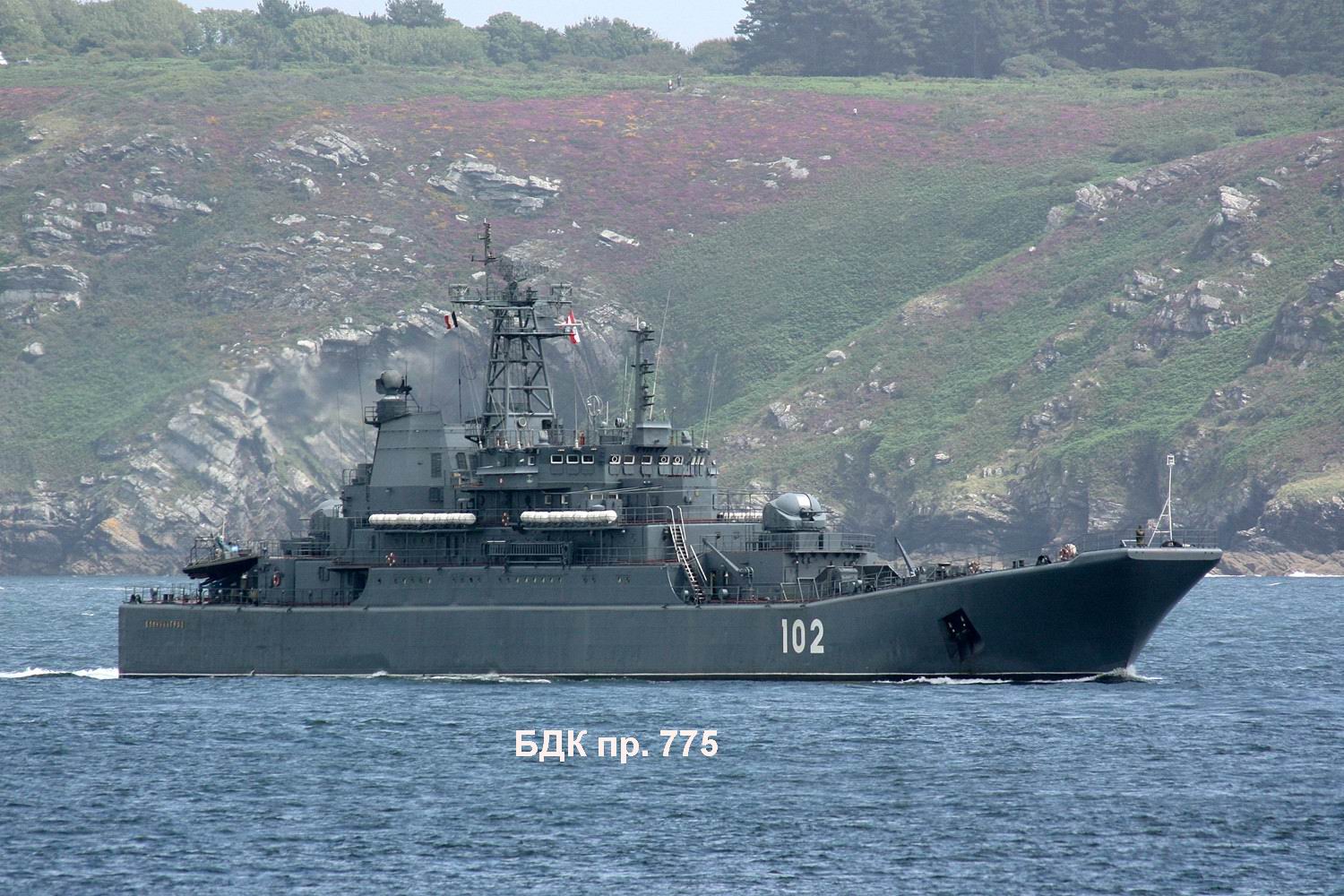

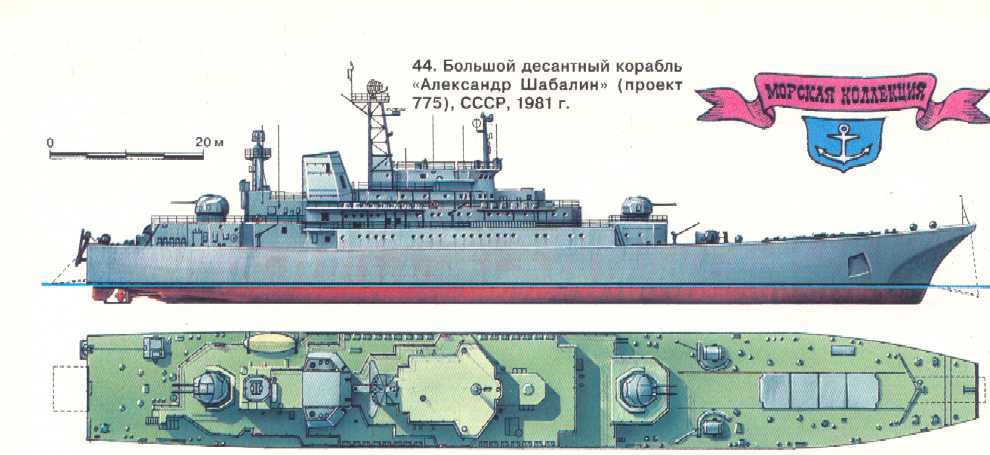

                                      ТТХ большого десантного корабля проекта 775

Длина, м - 112,5
Ширина, м - 15
Осадка, м - 3,7
Экипаж, чел - 75
Десант, чел - 190
Грузоподъёмность, тонн -480
Водоизмещение, тонн - 4080
Скорость максимальная, узлов - 18
Дальность при максимальной скорости, миль - 4000
Автономность, суток - 30

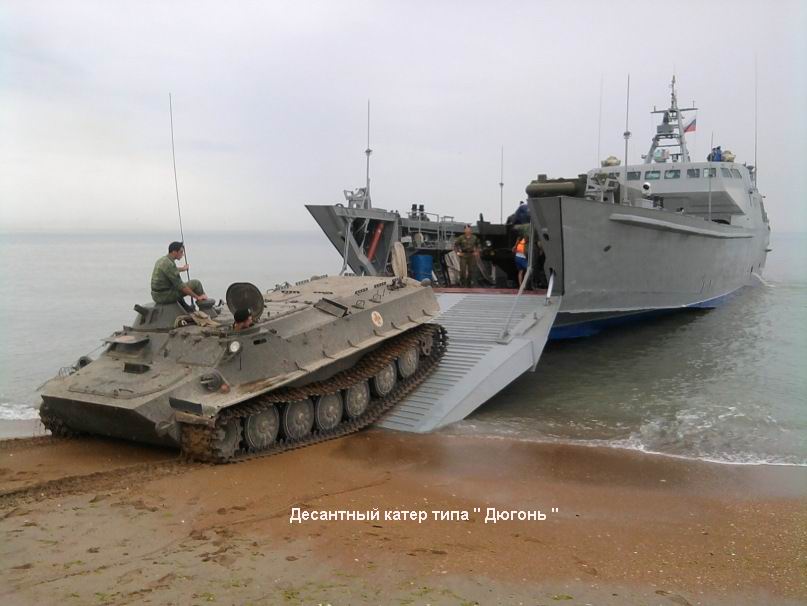

  • 4 десантных катера.

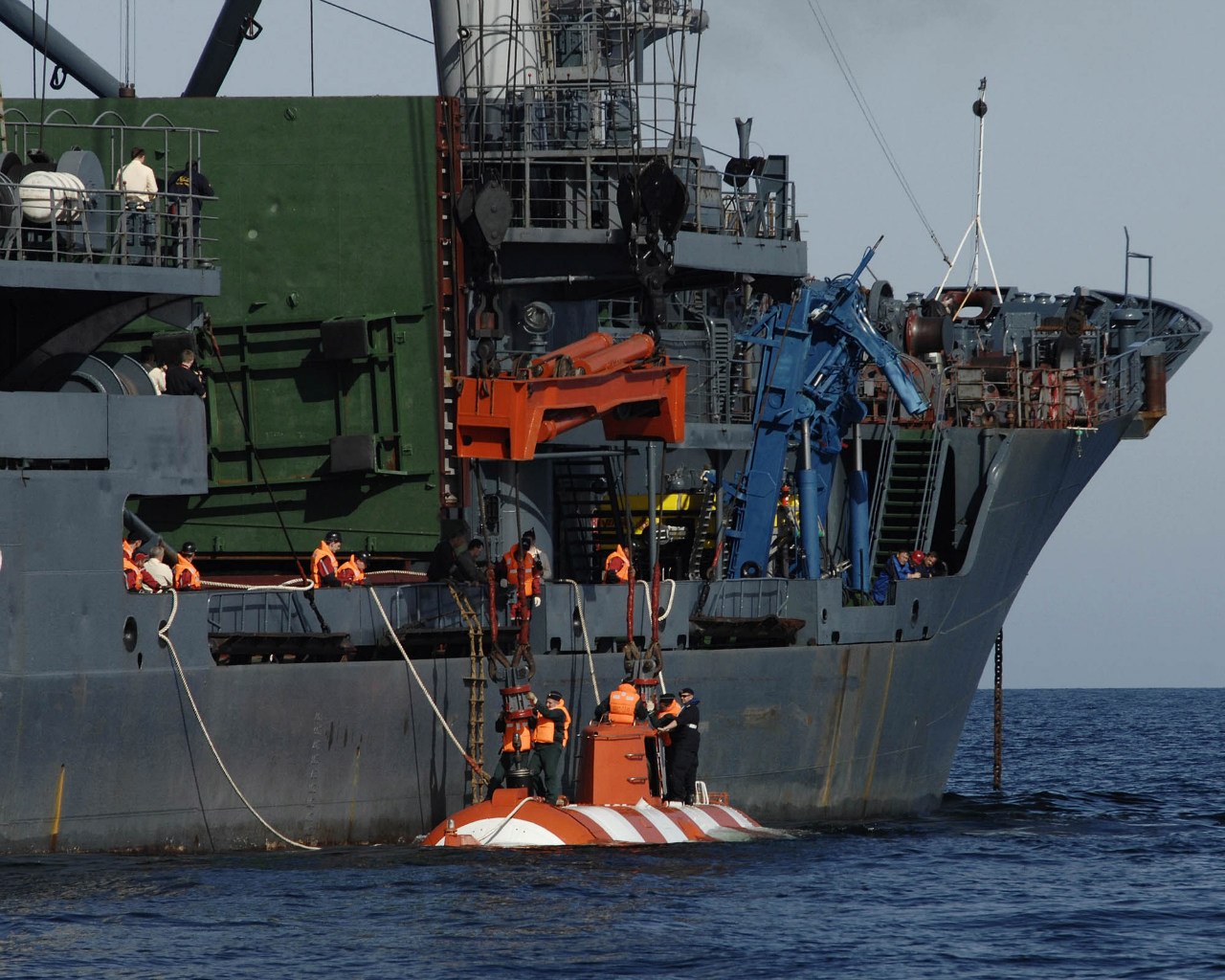

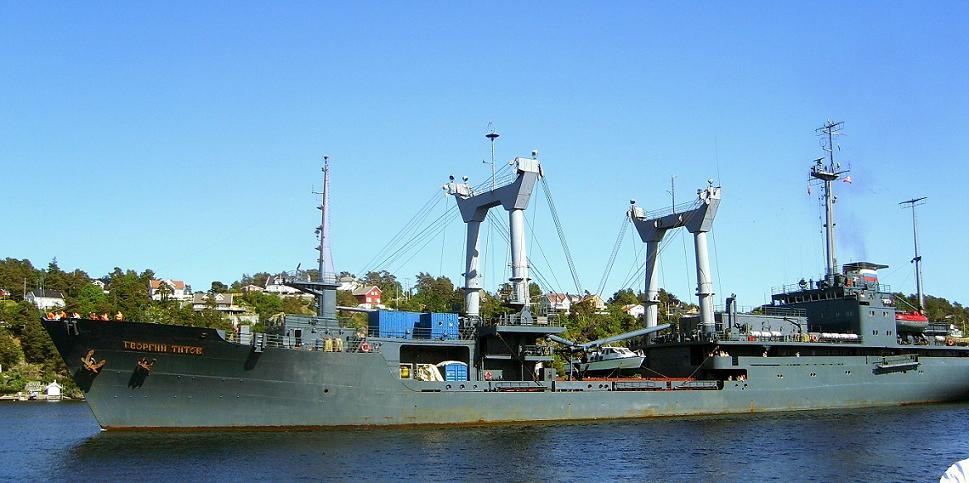

  • Поисково-спасательное судно “ Георгий Титов “

                                                               ТТХ ПСС  “ Георгий Титов “

Водоизмещение, т:

стандартное:

6100 (пр.05361 - 6780)

полное:

7460 (пр.05361 - 7980)

Размеры, м:

длина:

130 (пр.05361 - 132)

ширина:

17,3

осадка:

5,57 (пр.05361 - 5,97)

Скорость полного хода, уз:

15,85 (пр.05361 – 16,6)

Дальность плавания:

6500 миль (14 уз)

Автономность, сут:

20 (пр.05361 – 30)

Силовая установка:

1х6100 л.с., дизель 5ДКРН62/140-3, 6 ДГ по 300 кВт, 1 ДГ 100 кВт (пр.05361 - 4 ДГ по 500 кВт, 3 ДГ по 320 кВт, 1 ДГ 100 кВт), 1 ВФШ, 1 ВРК с ВФШ в насадке

Специальное снаряжение:

1 СПС пр.1837, 1 АРС пр.1839 или АГА пр.1832. Затем АГА пр.1855 или пр.18270, 1 АРС пр.1839
1 барокамера, 1 морской телевизионный комплекс МТК-200 – 200 м

РТВ:

НРЛС "Океан-М" (пр.05361 - 2 НРЛС "Дон"), ГАС миноискания МГ-89 (пр.05361), ГАС МГА-21, ГАС звукоподводной связи МГВ-5Н

Спасаемых, чел:

40

Экипаж, чел:

71 (10 офицеров, 12 мичманов) (пр.05361 – 117)

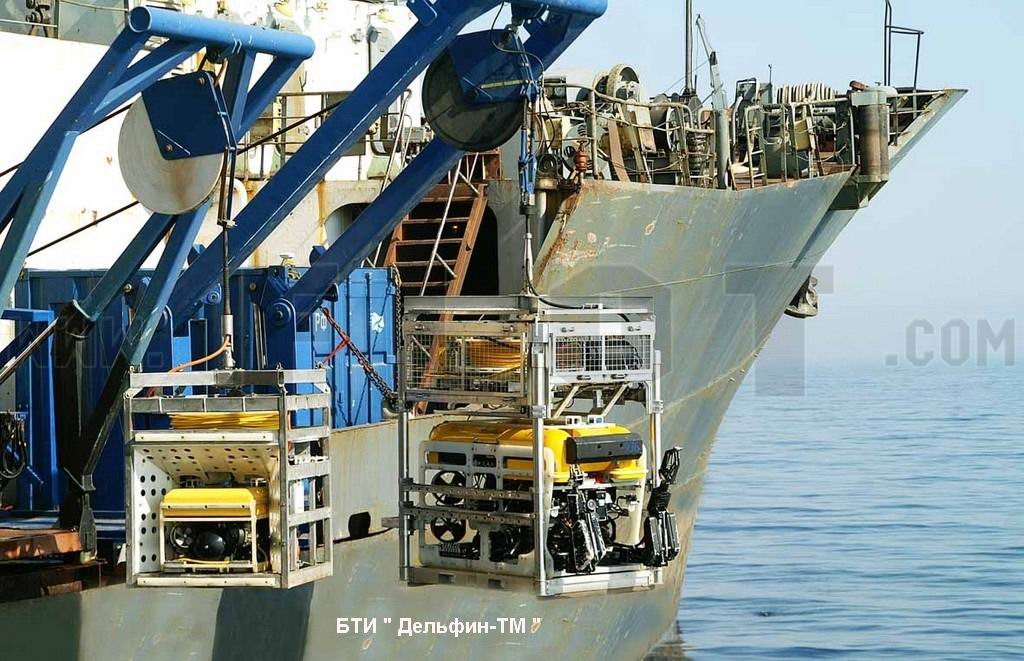

Буксируемый телеуправляемый искатель «Дельфин-ТМ» для глубин до 800 метров и «Трепанг-2» для глубин до двух километров на судне «Саяны». Для последующего обследования затонувших объектов на корабле «Георгий Титов» установлен телевизионный комплекс МТК-200 для глубин до 200 метров.

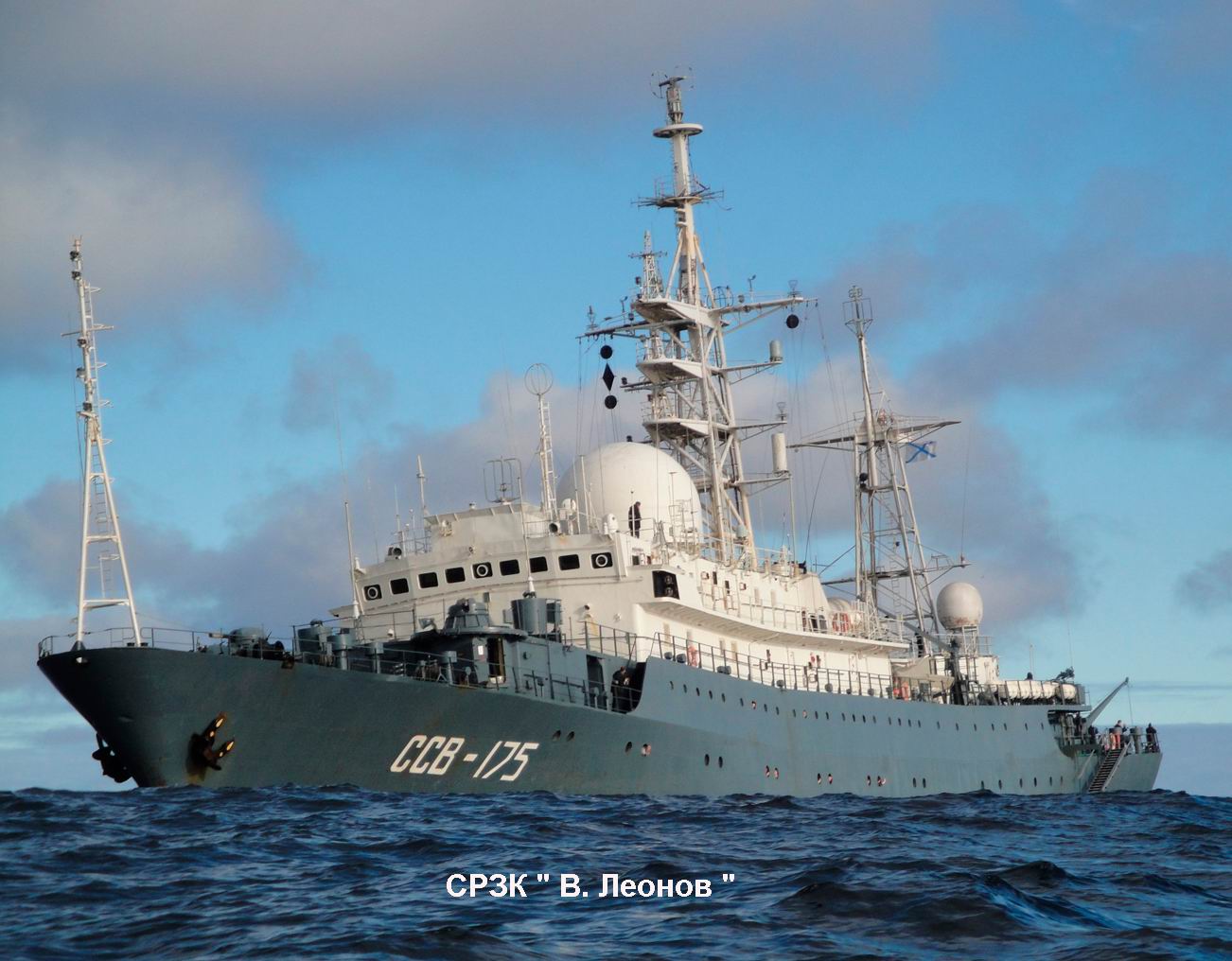

  • Средний разведывательный корабль “ В. Леонов “

                                                            ТТХ СРЗК проекта 864 “ Виктор Леонов “

Водоизмещение стандартное 2500 тонны, полное 3800 тонн.

Длина 91,5 метра, ширина 14,5 метра, осадка 5,6 метра. Максимальная скорость хода: 16,5 узла.

Дальность плавания 7000 миль при 16 узлах.

Автономность 45 суток.

Экипаж 220 человек.

Силовая установка: 2х2200 л.с. дизеля «Згода-Зульцер» 12AV 25/30, 2х150 л.с. Электродвигателя.

Разведывательная аппаратура: «Профиль-М», «Ротор-С», «Прохлада», «Визир», «Конус», радиопеленгатор «Заря-1» (Пеленгатор), ОГАС МГ-349 «Уж», МГП-303.

Вооружение: 2х6 30-мм артустановки АК-630М, 2x4 ПУ ПЗРК «Игла».

*·         Госпитальное судно “ Свирь “

              Госпитальное судно проекта 320  “ Свирь “

Водоизмещение - 11570 т

Длина - 152,3 м

Ширина - 19,4 м

Осадка - 6,3 м.

Скорость хода - 19 узлов

Дальность плавания - 10000 км. со скоростью 18 узлов

Экипаж судна - 124 чел. + 83 врача. (госпиталь рассчитан на 100 коек (7 операционных)

Кроме того, в составе флота береговые войска и сформированная в декабре 2015 г. 45-я армия ВВС и ПВО.

С 1 декабря 2014 г. на базе СФ действует объединенное стратегическое командование "Север", задачей которого стало обеспечение защиты национальных интересов России в арктической зоне.

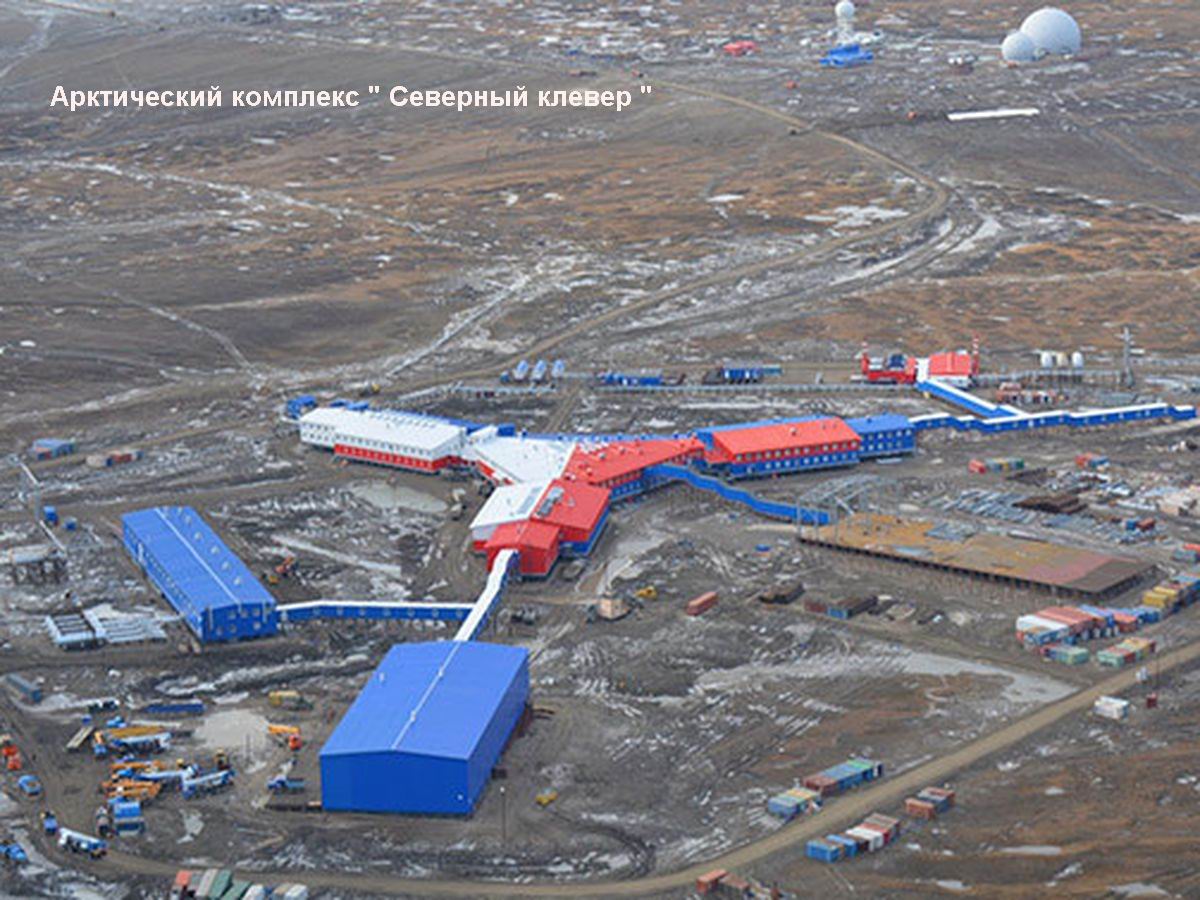

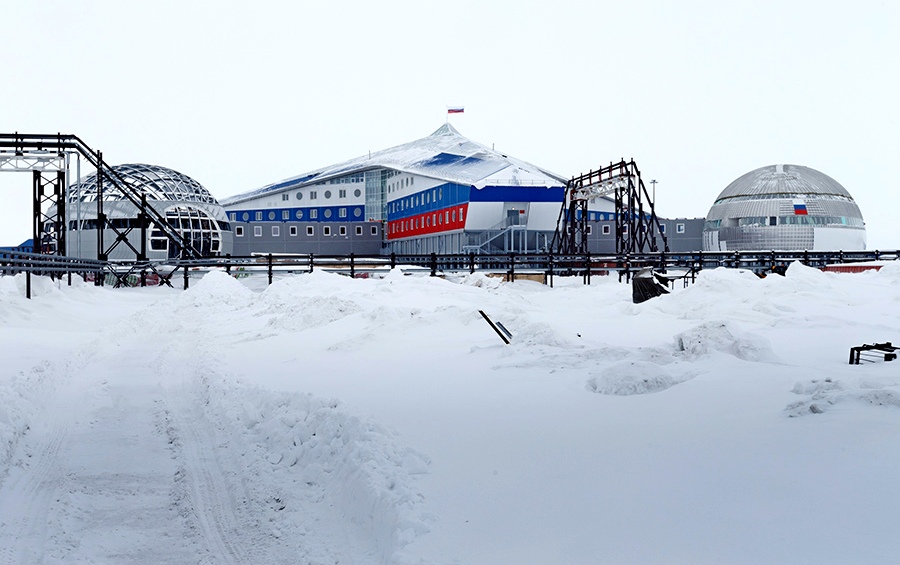

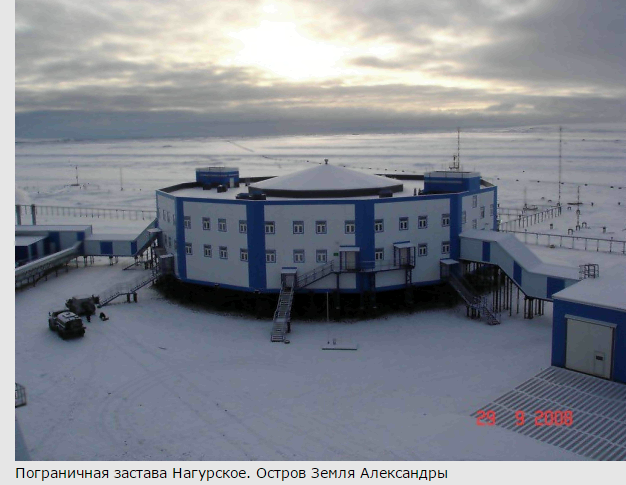

Были сформированы группировки войск командования на островных территориях РФ в Арктике, в том числе на Новой Земле, Земле Франца-Иосифа, Новосибирских островах, на острове Врангеля и мысе Шмидта.

В рамках реализации госпрограммы вооружения до 2020 г. СФ должен получить:

  • 6 многоцелевых атомных и дизельных субмарин,
  • 2 больших десантных корабля,
  • 1 эсминец,
  • 5 фрегатов,
  • 5 тральщиков,
  • 21 судно обеспечения.

Начало смотрите на сайте : Шпоры по ОВС – Организация ВС – Северный Флот  РФ.  Часть I
