Тяжёлые атомные ракетные крейсеры проекта 1144 «Орлан»

Отечественные крейсеры проекта 1144 «Орлан» — это серия из четырех тяжелых атомных ракетных крейсеров (ТАРК), которые были спроектированы в СССР и построены на Балтийском заводе с 1973 по 1998 годы. Они стали единственными надводными кораблями в составе российского ВМФ, оснащенными ядерной энергетической установкой. По натовской кодификации получили обозначение Kirov-class battlecruiser, по названию первого корабля серии крейсера «Киров» (с 1992 года «Адмирал Ушаков»). На Западе их отнесли к линейным крейсерам в силу исключительных размеров и вооружения кораблей. Главным конструктором атомных крейсеров проекта 1144 был Борис Израилевич Купенский, заместителем главного конструктора был Юхин Владимир Евгеньевич.


Крейсеры «Киров» не имеют аналогов в мировом кораблестроении. Данные корабли могли эффективно выполнять боевые задачи по уничтожению надводных кораблей противника и его подводных лодок. Установленное на кораблях ракетное вооружение позволяло обеспечить с большой долей вероятности поражение крупных надводных ударных группировок противника. Корабли серии были самыми большими в мире неавинесущими ударными боевыми кораблями. К примеру, американские атомные крейсеры УРО типа «Вирджиния» по водоизмещению были в 2,5 раза меньше.

Крейсера проекта 1144 «Орлан» были предназначены для поражения крупных надводных целей, защиты соединений флота от атак с воздуха и подводных лодок в удаленных районах мирового океана. Эти корабли имели на вооружении почти все виды боевых и технических средств, которые только были созданы для надводных кораблей в СССР. Главным ударным ракетным вооружением крейсеров был противокорабельный ракетный комплекс «Гранит».

26 марта 1973 года на Балтийском заводе состоялась закладка первого головного корабля проекта 1144 — тяжелого атомного ракетного крейсера «Киров» (с 1992 года — «Адмирал Ушаков»), 27 декабря 1977 года корабль был спущен на воду, а 30 декабря 1980 года ТАРК был передан флоту. 31 октября 1984 года в строй вступил второй корабль серии — ТАРК «Фрунзе» (с 1992 года — «Адмирал Лазарев»). 30 декабря 1988 года флоту был передан третий корабль — ТАРК «Калинин» (с 1992 года «Адмирал Нахимов»). А в 1986 году на заводе приступили к постройке последнего корабля данной серии — ТАРК «Пётр Великий» (первоначально его хотели назвать «Куйбышев» и «Юрий Андропов»). Строительство корабля пришлось на сложный период в истории страны. Развал СССР привел к тому, что постройка завершилась только в 1996 году, а испытания в 1998 году. Таким образом, корабль был принят в состав флота через 10 лет после закладки.

ТАРК проекта 11442 "Адмирал Нахимов" на ремонте

На сегодняшний день из всей четверки в строю находится лишь тяжелый атомный ракетный крейсер «Пётр Великий», который является самым мощным ударным боевым кораблем не только в составе ВМФ России, но и во всем мире. Первый корабль серии «Адмирал Ушаков» находится в отстое с 1991 года, в 2002 году был выведен из состава флота. Его судьба уже решена — корабль будет утилизирован на оборонной судоверфи «Центр судоремонта «Звездочка» в Северодвинске. По оценкам экспертов, утилизация данного ТАРК обойдется приблизительно в 10 раз дороже, чем демонтаж самой крупной атомной субмарины, так как технологий и опыта утилизации подобных боевых кораблей в России просто нет. С большой долей вероятности такая же судьба постигнет и второй корабль серии — крейсер «Адмирал Лазарев», корабль находится в отстое на Дальнем Востоке с 1999 года. А вот третий крейсер проекта 11442 «Орлан» «Адмирал Нахимов» в настоящее время проходит ремонт и модернизацию на Севмаше. Он будет возвращен в состав флота на рубеже 2017-2018 годов, ранее назывался 2019 год. При этом, по словам генерального директора «Севмаша» Михаила Анатольевича Будниченко, срок эксплуатации крейсера после завершения ремонта будет продлен на 35 лет.

Предполагается, что отремонтированный ТАРК «Адмирал Нахимов» продолжит службу в составе Тихоокеанского флота России, а «Пётр Великий» будет оставаться флагманом российского Северного флота.
Тяжелые атомные ракетные крейсеры проекта 1144 «Орлан» не имели и не имеют прямых аналогов за рубежом. Списанные на данный момент атомные американские крейсеры УРО типа «Лонг Бич» (17 500 тонн) были в 1,5 раза, а «Вирджиния» (11 500 тонн) в 2,5 раза меньше и обладали гораздо более слабым как качественно, так и количественно вооружением.

Это можно было объяснить разными задачами, которые стояли перед кораблями. Если в американском флоте они были лишь эскортом для многоцелевых авианосцев, то в составе советского флота атомные надводные корабли создавались, как самостоятельные боевые единицы, которые смогли бы составить основу океанских боевых сил флота. Разнообразное вооружение ТАРК проекта 1144 сделало эти корабли многоцелевыми, но одновременно усложнило их обслуживание и создало некоторые проблемы с определением их тактико-технической ниши.

История создания крейсеров проекта 1144

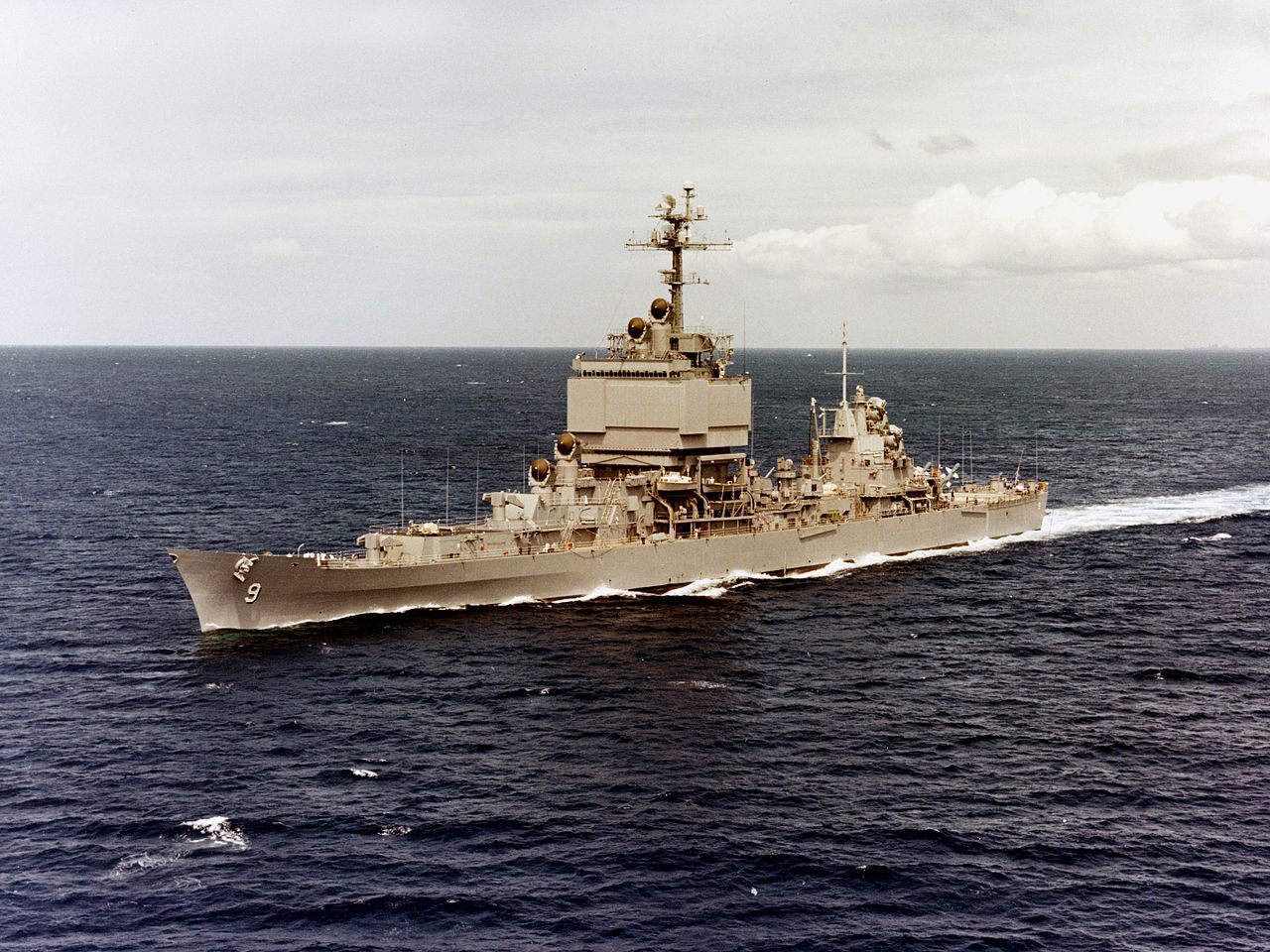

В 1961 году в состав ВМС США вошел первый атомный крейсер УРО «Лонг Бич», данное событие стало толчком к возобновлению теоретических работ по разработке в Советском Союзе боевого надводного атомного корабля. Но даже без учета американцев, ВМФ СССР, вступающий в те годы в период своего бурного развития, объективно нуждался в океанских кораблях, которые бы смогли подолгу действовать в отрыве от береговых баз, решению данной задачи наилучшим образом способствовала атомная энергетическая установка. Уже в 1964 году в СССР снова начались исследования по определению облика первого в стране боевого атомного надводного корабля. Первоначально исследования закончились созданием тактико-технического задания на разработку проекта большого противолодочного корабля с атомной энергетической установкой и водоизмещением 8 тысяч тонн.

Тяжелые атомные ракетные крейсеры "Пётр Великий", "Адмирал Ушаков", зима 1996-1997 годов

При проектировании корабля конструкторы исходили из того, что решение главной задачи удастся добиться лишь при обеспечении достаточной боевой устойчивости. Уже тогда ни у кого не вызывало сомнений, что главную опасность для корабля будет представлять авиация, поэтому изначально предусматривалось создание эшелонированной системы ПВО корабля. На первоначальном этапе разработки конструкторы полагали, что совместить все необходимое оборудование и вооружение в одном корпусе будет очень сложно, поэтому рассматривался вариант создания пары из двух атомных надводных кораблей: БПК проекта 1144 и ракетного крейсера проекта 1165. Первый корабль должен был нести противолодочное вооружение, второй — противокорабельные крылатые ракеты (ПКР). Эти два корабля должны были действовать в составе соединения, прикрывая друг друга от различных угроз, зенитными средствами они были оснащены примерно на равных, что должно было способствовать созданию сильной эшелонированной ПВО. Однако по мере развития проекта было принято решение о том, что рациональнее всего будет не разделять противолодочные и противокорабельные функции, а совместить их в одном крейсере. После этого работы по проектированию атомного крейсера проекта 1165 были прекращены и все усилия разработчиков были перенацелены на ставший универсальным корабль проекта 1144.
По ходу работ возрастающие требования к проекту вели к тому, что корабль получал все большую номенклатуру вооружений и различного оборудования — что, в свою очередь, отражалось в росте водоизмещения. В результате проект первого советского атомного надводного боевого корабля достаточно быстро отошел от узких противолодочных функций, приобретя многоцелевую направленность, а его стандартное водоизмещение перевалило за 20 тысяч тонн. Крейсер должен был нести все самые современные виды боевых и технических средств, которые были созданы в Советском Союзе для боевых надводных кораблей. Данную эволюцию отразила и новая классификация корабля — «тяжелый атомный ракетный крейсер», которая была присвоена в июне 1977 года, уже во время строительства головного корабля серии, который закладывался как «атомный противолодочный крейсер».
В своем окончательном виде технический проект нового атомного надводного корабля был утвержден в 1972 году и получил шифр 1144 «Орлан». Проект первого советского надводного боевого атомохода разрабатывался в Северном проектно-конструкторском бюро в Ленинграде. Главным конструктором проекта 1144 стал Б. И. Купенский, а от ВМФ СССР главным наблюдающим за проектированием и строительством крейсера с самого начала и до передачи корабля флоту был капитан 2 ранга А. А. Савин.

Головной корабль серии, крейсер проекта 1144 "Киров".

Новый атомоход с самого начала стал любимым детищем С. Г. Горшкова, занимавшего пост главнокомандующего ВМФ СССР. Несмотря на это, проектирование корабля шло трудно и достаточно медленно. Рост водоизмещения крейсера по мере пересмотра и внесения изменений в требования к проекту заставлял конструкторов искать все новые и новые варианты главной энергетической установки корабля — в первую очередь, ее паропроизводящей части. При этом Горшков потребовал разместить на крейсере резервную энергетическую установку, которая работала бы на органическом топливе. Опасения военных тех лет можно было понять: советский и мировой опыт эксплуатации атомоходов в те годы был недостаточно большим, да и в наши дни аварии с выходом из строя реактора время от времени случаются. В то же время надводный боевой корабль, в отличие от субмарины, может себе позволить перейти с атомного реактора на сжигание обыкновенного горючего в топках — данным преимуществом было решено воспользоваться в полном объеме. Предполагалось, что резервный котел сможет помочь и в обеспечении стоянки корабля. Недостаточно развитая система базирования крупных боевых кораблей в Советском Союзе длительное время была больным местом для военно-морского флота.

Пока головной корабль серии еще стоял на стапеле, для следующего крейсера уже был создан усовершенствованный проект, получивший индекс 11442. Он предусматривал замену некоторых образцов вооружения и оборудования новейшими на тот момент системами: зенитно-артиллерийский комплекс (ЗРАК) «Кортик» вместо башенных 30-мм шестиствольных автоматов; ЗРК «Кинжал» вместо ЗРК «Оса-МА», универсальная спаренная 130-мм установка АК-130 вместо двух одноорудийных 100-мм башен АК-100 на «Кирове», противолодочный комплекс «Водопад» вместо «Метели», реактивные бомбометы РБУ-12000 вместо РБУ-6000 и т.д. Планировалось, что все последующие за крейсером «Киров» корабли серии будут строиться по улучшенному проекту, однако фактически по причине неготовности к серийному выпуску всех намеченных образцов вооружения, их добавляли на строящиеся корабли по мере окончания разработки. В конечном итоге проекту 11442 мог соответствовать лишь последний корабль — «Пётр Великий», но и он с оговорками, а второй и третий корабли «Фрунзе» и «Калинин» по составу вооружения занимали промежуточное положение между первым и последним кораблями серии.

Описание конструкции крейсеров проекта 1144

Все крейсеры проекта 1144 «Орлан» обладали корпусом с удлиненным (более чем на 2/3 от общей длины) полубаком. Корпус с помощью водонепроницаемых переборок делится на 16 главных отсеков. На всем протяжении корпуса ТАРК идут 5 палуб. В носовой части корабля под бульбовым обтекателем находится неподвижная антенна гидроакустического комплекса «Полином». В корме корабля находится подпалубный ангар, который рассчитан на постоянное базирование 3-х вертолетов Ка-27, а также помещения для хранения запасов топлива и подъемник, предназначенный для подачи вертолетов на верхнюю палубу. Здесь же в кормовой части корабля имеется отсек с подъемно-опускным устройством буксируемой антенны гидроакустического комплекса «Полином». Развитые надстройки тяжелого крейсера выполнены с широким применением алюминиево-магниевых сплавов. Основная часть вооружения корабля сосредоточена на корме и в носовой части.


От получения боевых повреждений крейсеры проекта 1144 защищает противоторпедная защита, двойное дно на всем протяжении корпуса, а также локальное бронирование жизненно важных частей ТАРК. Как таковой, на крейсерах проекта 1144 «Орлан» поясной брони нет — бронезащита находится в глубине корпуса — однако вдоль ватерлинии от носа корабля до его кормы был проложен утолщенный пояс обшивки высотой 3,5 метра (из них 2,5 метра выше ватерлинии и 1 метр ниже ватерлинии), играющий важную роль в конструктивной защите крейсера.

ТАРК проекта 1144 «Орлан» стали первыми после Второй мировой войны боевыми кораблями, в проекте которых было заложено достаточно развитое бронирование. Так машинные отделения, ракетные погреба комплексов «Гранит» и реакторные отсеки с бортов защищены 100-мм (ниже ватерлинии — 70 мм) и со стороны палубы 70-мм броней. Броневую защиту получили и помещения боевого информационного поста корабля и главного командного пункта, которые находятся внутри его корпуса на уровне ватерлинии: они прикрыты 100-мм боковыми стенками с 75-мм крышей и траверзами. Помимо этого, в корме крейсера броня имеется по бортам (70-мм) и на крыше (50-мм) вертолетного ангара, а также вокруг хранилища боезапаса и авиационного топлива. Локальное бронирование есть и над румпельными отделениями.

Атомная энергетическая установка с реакторами КН-3 (активная зона типа ВМ-16), хотя и базируется на ледокольных реакторах типа ОК-900, обладает значительными отличиями от них. Основное — в топливных сборках, в которых находится уран с высокой степенью обогащения (примерно 70 %). Срок работы такой активной зоны до следующей перезарядки составляет 10-11 лет. Установленные на крейсере реакторы двухконтурные, на тепловых нейтронах, водо-водяные. В качестве теплоносителя и замедлителя в них используется бидистиллят — вода высокой чистоты, которая циркулирует через активную зону реакторов под большим давлением (примерно 200 атмосфер), обеспечивая кипение второго контура, который в итоге и идет в турбины в виде пара.


Особое внимание разработчики уделили возможности использования двухвальной энергетической установки крейсера, мощность на каждом валу которой составляет 70000 л.с. Комплексно-автоматизированная АЭУ располагалась в 3-х отсеках и включала в свой состав 2 атомных реактора с общей тепловой мощностью 342 МВт, 2 турбозубчатых агрегата (расположены в нос и в корму от реакторного отсека), а также 2 резервных автоматизированных котла КВГ-2, смонтированных в турбинных отделениях. При функционировании лишь резервной энергетической установки — без использования атомных реакторов — крейсера проекта 1144 «Орлан» в состоянии развивать скорость хода 17 узлов, запасов топлива хватит чтобы пройти на этой скорости 1300 морских миль. Использование атомных реакторов обеспечивает крейсеру скорость полного хода 31 узел и неограниченную дальность плавания. Установленная на кораблях данного проекта энергетическая установка была бы в состоянии обеспечивать теплом и электричеством город, население которого составляло бы 100-150 тысяч жителей. А продуманные обводы корпуса и большое водоизмещение обеспечивают ТАРК проекта 1144 «Орлан» отличную мореходность, что особенно важно для боевых кораблей океанской зоны.

Экипаж ТАРК проекта 1144/11442 состоит из 759 человек (в том числе 120 офицеров). Для размещения экипажа на борту корабля имеется 1600 помещений, в том числе 140 одно- и двухместных кают, которые предназначены для офицеров и мичманов, 30 кубриков для матросов и старшин на 8-30 человек каждый, 15 душевых, две бани, сауна с бассейном 6х2,5 метра, двухуровневый медицинский блок (амбулаторная, операционная, лазареты-изоляторы, рентгеновский кабинет, зубоврачебный кабинет, аптека), спортзал с тренажерами, 3 кают-компании для мичманов, офицеров и адмиралов, а также салон для отдыха и даже своя собственная кабельная телестудия.

Вооружение крейсеров проекта 1144 «Орлан»

Основным оружием данных крейсеров были ПКР П-700 «Гранит» — сверхзвуковые крылатые ракеты третьего поколения, обладающие пониженным профилем траектории полета к цели. При стартовой массе 7 тонн данные ракеты развивали скорость до 2,5 М и могли нести обычную боевую часть массой 750 кг или ядерный заряд-моноблок мощностью до 500 кт на расстояние до 625 км. Длина ракеты составляет — 10 метров, диаметр — 0,85 метра. 20 противокорабельных крылатых ракет «Гранит» были установлены под верхней палубой крейсера, с углом возвышения 60 градусов. Пусковые установки СМ-233 для данных ракет производились на ПО «Ленинградский металлический завод». По той причине, что ракеты «Гранит» первоначально предназначались для субмарин, перед пуском ракеты установка должна заполняться забортной водой. По опыту оперативной и боевой подготовки ВМФ, сбить «Гранит» очень сложно. Даже если поразить ПКР противоракетой, она из-за своей огромной скорости и массы может сохранить достаточный импульс, для того чтобы «достать» корабль-цель.


Пусковая установка корабельного ЗРК «Форт-М»

Основу зенитно-ракетного вооружения крейсеров проекта 1144 «Орлан» составлял ракетный комплекс С-300Ф (Форт), который на крутящихся барабанах размещался под палубой. Полный боекомплект комплекса состоял из 96 зенитных ракет. На единственном корабле серии «Петре Великом» (вместо одного комплекса С-300Ф) появился уникальный носовой комплекс С-300ФМ «Форт-М», который был произведен в одном экземпляре. Каждый такой комплекс в состоянии одновременно обстреливать до 6 маневрирующих малоразмерных целей (сопровождать до 12 целей) и наводить на них одновременно 12 ракет в условиях постановки противником активных и пассивных помех. По причине конструктивных особенностей ракет комплекса С-300ФМ боекомплект «Петра Великого» сократился на 2 ЗУР. Таким образом, ТАРК «Пётр Великий» вооружен одним комплексом С-300ФМ с 46 ракетами 48Н6Е2 и одним комплексом С-300Ф с 48 ракетами 48Н6Е, полный боекомплект состоит из 94 ракет. «Форт-М» создавался на базе армейского комплекса ПВО С-З00ПМУ2 «Фаворит». Данный комплекс в отличие от предшественника — зенитного комплекса «Форт», в состоянии поражать цели на расстоянии до 120 км и успешно бороться с ПКР противника на высотах до 10 метров. Расширения зоны поражения комплекса удалось достичь за счет улучшения чувствительности приемных каналов и энергетических характеристик передатчика.

Вторым эшелоном ПВО крейсера является ЗРК «Кинжал», который был включен в проект 11442, но в действительности появился лишь на последнем корабле серии. Основная задача данного комплекса — это поражение воздушных целей, которые прорвались сквозь первую линию ПВО крейсера (ЗРК «Форт»). Основой «Кинжала» являются твердотопливные, одноступенчатые, телеуправляемые ракеты 9М330, которые унифицированы с комплексом ПВО сухопутных войск «Тор-М1». Ракеты взлетают вертикально с неработающим двигателем под действием катапульты. Перезарядка ракет автоматическая, интервал пуска составляет 3 секунды. Дальность обнаружения целей в автоматическом режиме — 45 км, количество одновременно обстреливаемых целей — 4, время реакции — 8 секунд. ЗРК «Кинжал» работает в автономном режиме (без участия личного состава). По спецификации на борту каждого крейсера проекта 11442 должно было находиться 128 таких ЗУР в 16х8 установках.

Третьим рубежом ПВО является ЗРАК «Кортик», представляющий собой комплекс ближней обороны. Он призван заменить обыкновенные 30-мм шестиствольные артиллерийские комплексы АК-630. ЗРАК «Кортик» в телевизионно-оптическом и радиолокационном режимах в состоянии обеспечить полную автоматизацию боевого управления от обнаружения цели до ее поражения. Каждая установка состоит из двух 30-мм шестиствольных автоматов АО-18, суммарная скорострельность которых составляет 10 000 выстрелов в минуту и двух блоков по 4 двухступенчатых ракеты 9М311. Данные ракеты обладают осколочно-стержневой БЧ и неконтактным взрывателем. В подбашенном отделении каждой установки находится 32 таких ракеты в транспортно-пусковых контейнерах. Ракеты 9М311 унифицированы с сухопутным комплексом 2С6 «Тунгуска» и в состоянии бороться с ПКР, управляемыми бомбами, вертолетами и самолетами противника. Дальность действия ракетной части ЗРАК «Кортик» составляет 1,5-8 км, дострел из 30-мм артиллерийских установок ведется на дистанции 1500-50 метров. Высота поражаемых воздушных целей — 5-4000 метров. Всего на каждом из трех крейсеров проекта 11442 должно было находиться по 6 таких комплексов, боезапас которых состоял из 192 ракет и 36 000 снарядов.


ЗРАК «Кортик»

В качестве универсальной артиллерийской системы крейсеры проекта 11442 «Орлан» получили одну башенную установку АК-130, имеющую два 130-мм автоматических орудия с длиной ствола 70 калибров. АК-130 обеспечивает скорострельность на уровне от 20 до 86 выстрелов в минуту, и, кроме воздушных целей, может использоваться для обстрела различных морских и береговых объектов, поддерживать огнем высадку десанта. Боекомплект универсальной артиллерийской установки состоит из унитарных выстрелов нескольких типов — к примеру, осколочно-фугасные выстрелы с дистанционным, ударным и радиовзрывателями. Дальность стрельбы данной артиллерийской установки 25 км,

Противолодочное вооружение крейсера проекта 1144 было представлено комплексом «Метель», который в проекте 11442 был заменен на более современный противолодочный комплекс «Водопад». В отличие от «Метели», «Водопад» не нуждается в отдельной ПУ — ракето-торпеды комплекса заряжаются в стандартные торпедные аппараты. Ракета модели 83РН (или 84РН с ядерной БЧ), подобно обыкновенной торпеде, выстреливается из торпедного аппарата сжатым воздухом и ныряет в воду. Затем, по достижении определенной глубины запускается ракетный двигатель и ракето-торпеда взлетает из-под воды и уже по воздуху доставляет боевую часть в район нахождения цели — до 60 километров от корабля-носителя — после чего БЧ отделяется. В качестве боевой части может использоваться УМГТ-1 — 400-мм малогабаритная самонаводящаяся торпеда. Дальность хода торпеды УМГТ-1, которая может устанавливаться на ракето-торпедах — 8 км, скорость движения — 41 узел, глубина — 500 метров. В боекомплекте крейсера до 30 таких ракето-торпед.

Двенадцатиствольную реактивно-бомбовую установку РБУ-6000, как и торпедные аппараты, получили все корабли серии, но, начиная с третьего, их начали дополнять более современным 10-зарядным бомбометом противоторпедного комплекса РБУ-12000 «Удав-1». Каждая из таких установок обладает конвейерной перезарядкой и в состоянии как заряжаться, так и стрелять по идущим в крейсер торпедам в автоматическом режиме. Время реакции «Удава» 15 секунд, максимальная дальность — 3000 метров, минимальная — 100 метров. Боекомплект на две таких установки составляет 120 реактивных глубинных бомб.


На всех крейсерах проекта 1144 (11442) было предусмотрено постоянное базирование до 3-х вертолетов Ка-27 в противолодочной модификации. Для обеспечения базирования авиагруппы на корме крейсера оборудована посадочная площадка, имеется специальный подпалубный ангар и вертолетоподъемник, а также необходимая радионавигационная аппаратура и пост управления авиацией. Советские тяжелые атомные крейсеры проекта 1144 «Орлан» — впервые после окончания эры артиллерийских кораблей — в процессе проектировании получили достаточный резерв водоизмещения, для того чтобы защитить броней и укрыть под палубой как сами вертолеты Ка-27, так и запасы топлива для них.

Основные характеристики ТАРК «Пётр Великий»:

Водоизмещение стандартное — 23 750 т, полное — 25860 т.
Длина — 250,1 м.
Ширина — 28,5 м.
Высота (от основной плоскости) — 59 м.
Осадка — 10,3 м.
Силовая установка — 2 ядерных реактора и 2 котла.
Мощность — 140 000 л.с.
Скорость хода — 31 узел.
Дальность плавания — не ограничена на реакторе, 1300 миль на котлах.
Автономность плавания — 60 суток.
Экипаж — 760 человек.
Вооружение: 20 ПКР П-700 «Гранит»; 48 ракет ЗРК «Форт» и 46 ракет ЗРК «Форт-М»; 16 ПУ ЗРК «Кинжал» (128 ракет); 6 ЗРАК «Кортик» (192 ракеты); РБУ-12000; 10х533-мм торпедных аппаратов; АК-130; 3 противолодочных вертолета Ка-27.
