Кассетные боеприпасы

Данная работа представляет собою весьма короткий обзор образцов кассетного оружия, преимущественно западного производства. Вопрос кассетных боеприпасов до сих пор плохо освещен в литературе,  посвященной боеприпасам. Между тем сапер должен уметь работать со всеми видами боеприпасов,  и вопрос мин нельзя выделять, как одну отдельную проблему.

Мины это такие же боеприпасы, что  и артиллерийские снаряды, ручные и винтовочные гранаты, авиабомбы, неуправляемые и управляемые ракет, минометные мины и гранаты противотанковых гранатометов.

В той же Боснии и Герцеговине в некоторых “минных полях” куда больше обнаруживалось   подобных невзорвавшихся боеприпасов,  чем мин, которых и вообще там частенько не оказывалось. Такие участки местности можно было встретить не только в местах боев или там,  где линии фронта долго не менялись, но и там,  где склады боеприпасов (как правило, сербские) и другие объекты подвергались авиаударам (как правило,  сил НАТО). Так, например, мне пришлось встречать боеприпасы разбросанные по земле (а нередко и уже занесенные землей) в районах разбомбленных НАТО сербских складов гарнизона “Яхоринский поток” (Палэ) и полевых складов сербской артиллерии под селом Хреша.

Следует так же представить ситуацию на войне, когда после налета неприятельской авиации позиции войск окажутся засыпанными боеприпасами - кассетными минами и невзорвавшимися суббоеприпасами (боевыми элементами). Вряд ли удовлетворит общевойскового командира  ответ саперов, что они подобные боеприпасы не изучали и обращаться с ними не умеют.

Это  еще более актуально в горно-лесистой местности,  когда  какая-нибудь разведгруппа натыкается  на подобное препятствие или оказывается накрытой кассетными минами. Вряд ли пригодится метод установки накладных зарядов на такие мины, когда рядом находится  противник.

Думаю поэтому, что было бы полезно сделать короткий обзор современных кассетных боеприпасов, дабы при подготовке различных специалистов минно-взрывного дела, да и различных подразделений Спецназа, начали бы побольше учитывать развитие подобных боеприпасов.

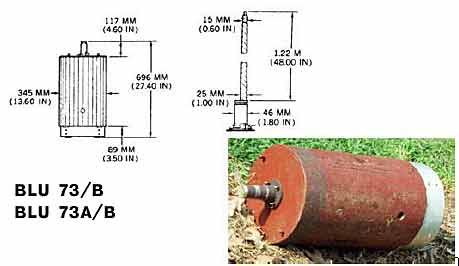

kassetnye-bomby-4.jpg (12151 bytes)Кассетные боеприпасы понятие достаточно условное.

Советские противотанковые кумулятивные авиабомбы ПТАБ-1, разработанные еще в годы Второй Мировой войны, использовались и поодиночно и в гроздьях, и лишь позднее ими стали, наполнятся авиационные контейнеры (серии РБК).

Французская бетонобойная авиабомба “Durandal” (весом 210 кг.) используется поодиночно и в гроздьях, а позднее в США, где она производилась под обозначением BLU 107,  ею стали наполнять кассетные контейнеры DAACM.

Так же и авиабомбы объемного взрыва (FUEL) BLU 73 и BLU 76 использовались и поодиночно и в кассетных сбрасываемых контейнерах CBU 55B(для дозвуковых самолетов) CBU 72B(для сверхзвуковых самолетов).

Кассетные боеприпасы все же можно классифицировать согласно применению на суббоеприпасы (боевые убойные элементы) и мины и по способу управления  на неуправляемые и самонаводящиеся.

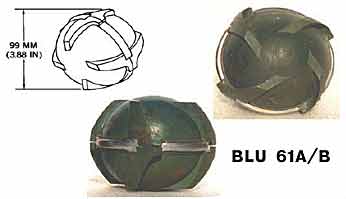

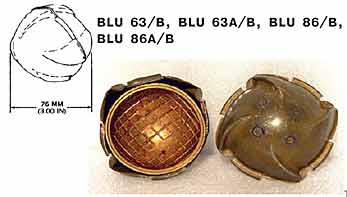

kassetnye-bomby-3.jpg (6777 bytes)Эта классификация весьма условна. Например,   схожие по устройству и форме (они, как и еще ряд таких боеприпасов, имея форму бейсбольного мяча, нередко так и зовутся “baseball-munitions”) кассетные боеприпасы BLU 63/B и BLU 42/B имеют различное назначение.
Первый боеприпас суббоеприпас мгновенного действия, второй - натяжная выпрыгивающая осколочная мина. Суббоеприпасы M43 и M36 при ударе о землю не взрываются, а подобно выпрыгивающей осколочной мине подбрасывают “baseball” элемент в воздух, где он взрывается на высоте 2-3 метра.
Схожий “baseball” элемент содержится как в кассетной натяжной выпрыгивающей осколочной мине ADAM (M67 и M72), так и в натяжно-нажимной выпрыгивающей осколочной мине M26 ручной установки.

Сам обзор кассетных боеприпасов надо начать с США.

Нет возможности перечислить все эти боеприпасы по причине отсутствия полных данных на все из них, тем более что часть ихkassetnye-bomby-2.jpg (9173 bytes) уже снята с вооружения.
Все же можно перечислить известные.

В ходе войн ведшихся армией США от Вьетнама (1964-75) до Персидского залива (1991) чаще всего употреблялись неуправляемые суббоеприпасы: осколочного действия BLU 3/B, BLU 24/B, BLU24B/B, BLU 24C/B, BLU 28/B, BLU 38/B, BLU 54/B, BLU 58/B, BLU 18/B, BLU 4/B, BLU 26/B, BLU 18/B, BLU 61A/B, BLU 36/B, BLU59/B, BLU 49/B, BLU 49 A/B, M 83 (известная как “Butterfly”, скопированная, кстати, с немецкой авиабомбы Второй Мировой войны SD-2) BLU 66A/B, BLU 66B/B, BLU 86/B, BLU 86 A/B, M 38, M 40, M 36, M 43, M 39; зажигательно-осколочного действия BLU 63 A/B, BLU 63B/B; зажигательного действия M 126, M 74F-1, AN-A-50, BLU 68/B и BLU 70/B.
Весом где-то от 0,5 до 1,5 килограмм они достаточно эффективно действовали, но только по неприятелю, чьи позиции были относительно точно определенны и тут без многочисленных гражданских жертв все равно не обходилось.

kassetnye-bomby-1.jpg (10908 bytes)Мною уже упоминались авиабомбы объемного взрыва (FUEL) BLU 73 и BLU 76 чье действие на человека подобно его одновременному резкому сжатию со всех сторон.

Были разработаны неуправляемые суббоеприпасы кумулятивного M35, M 42, M 46, M 73, M 77, M 85, BLU 7/B, и кумулятивно-осколочного действия Mk 118 (Mod 0, Mod 1, Mod 118 VECP), BLU 77 (Mod 0 и Mod 1), BLU 97 (A/B и B/B) которые поражали бронированные цели кумулятивной струей ,взрыватель находился на выступавшем штыре обеспечивая формирование этой струи, причем в новом суббоеприпасе BLU 97 взрыватель с пьезоэлементом был закреплен на пружине при хранении скрытой в корпусе суббоеприпаса, а поясок из циркония обеспечивая возникновение зажигательного действия).

Разбрасывались боеприпасы из кассетных сбрасываемых контейнерах (CBU обозначение в США для отбрасываемых кассетных контейнеров (кассетных авиабомб).

Можно упомянуть довольно часто употреблявшиеся кассетные авиабомбы (точное количество суббоеприпасов может различаться в различных источниках) M32 (108 AN-A-50), M35 (57 M 74F-1), M 36 (182 M 126), CBU 59 APAM (717 BLU 77), CBU 52 (220kassetnye-bomby-5.jpg (4733 bytes) BLU 61 A/B), CBU 75 “Sadeye” (1800 BLU 26/B), CBU 52/B (254 BLU 61 A/B), CBU 24/B(1800 BLU 26/B), CBU 58/B (650 BLU 63 B/B), CBU 54/B (670 BLU 68/B), CBU53/B (670 BLU 70/B), M 36 (182 осветительных суббоеприпасов M 126), “Rockeye” (CBU 99A/B,CBU 99/B, CBU 100/B, CBU 100B/B и Mk 20 (Mod 3 Mod 4 Mod 6) содержащие 247 неуправляемые суббоеприпасы кумулятивно-осколочного действия, Mk 118 (Mod 0, Mod 1, Mod 118 VECP).

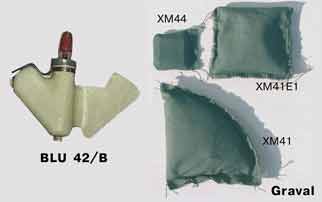

Что касается мин, то мины “Gravel” после Вьетнама применятся, перестали, а мины BLU 42/B”Dragontooth” (натяжная выпрыгивающая осколочная) BLU 43/B (нажимная фугасная) и BLU 45/B (противотанковая кумулятивная) были заменены системой дистанционного минирования “Gator” (В ВВС это была авиабомба CBU 89/B (72 ПТ мин BLU 91/B (магнитная, кумулятивного действия.Вес 1.95 кг (584 гр. RDX/ Estane 95/5) и 22 ПП мины BLU 92/B (натяжная осколочная. Вес 1.68 кг (421 гр.B4 (RDX/TNT), а в авиации ВМС авиабомбы CBU 78B/B и CBU 78 A/B(45 72 ПТ мин BLU 91/B и 15 ПП мины BLU 92/B).

Время боевой работы этих мин может устанавливаться на 4 чаcа, 48 часов, 15 дней. В отличии от противопехотных мин у противотанковых мин данной системы нет элементов неизвлекаемости, хотя высокая чувствительность кассетных мин делает весьма рискованным дело перемещения, тем более что противотанковые мины имеют дистанционные магнитные взрыватели.kassetnye-bomby-7.jpg (12410 bytes) Эта широко распространенная система насколько известно,   редко где употреблялась. По крайней мере, в бывшей Югославии (1995 и 1999) она не употреблялась вообще.

Зато широко известно здесь применение авиабомб CBU 87/B (202 BLU 97(A/B и B/B)) как и ее модернизированной планирующей управляемой версии CBU 105 так же наполненной BLU 97, и предполагается, что применялись суббоеприпасы  BLU 97 из крылатых ракет BGM 109 и AGM 86.

Что касается наземных систем с кассетными боеприпасами, то их надо разделить на средства артиллерии (это главным образом 155 мм снаряды, 120 и 107 мм минометные мины и ракеты РСЗО) и на многоствольные системы дистанционного минирования которые разбрасывают мины на расстояния в несколько десятков или сотен метров.

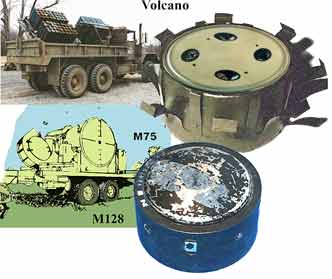

В США  системы дистанционного минирования М 128 GEMSS и М 138 Flipper (использовали ПТ мины M75 и ПП мины M74 схожие с минами системы   “Gator”) как и ПТ мины М 34 (в Японии Тип1) (разбрасывались из вертолетов контейнерами М 56) заменены минами Volcano, которые разбрасываются   с помощью пиротехнических зарядов из многоствольных систем  “Volcano”.

Данная система под обозначением VLSAS была принята на вооружении и армии Великобритании, отказавшейся в связи с подписанной Оттавской конвенцией от использования системы дистанционного минирования “Ranger” (одноименные противопехотные нажимные фугасные мины).

В артиллерии армии США используются 155мм. снаряды системы дистанционного минирования   ADAM M692 (36 мин М 72) и kassetnye-bomby-8.jpg (14278 bytes)M731 (36 мин М67) снаряженные натяжными выпрыгивающими осколочными минами М67 (4 часа самоликвидации, и 20% мин имеют элемент неизвлекаемости) и М 72 (48 часов самоликвидации, и 20% мин имеют элемент неизвлекаемости) и снаряды системы дистанционного минирования  RAAM M741 (9 мин M73) M718 (9 мин M70) снаряженные противотанковыми минами с магнитным взрывателем и имеющие дые кумулятивные выемки ударным ядром (одна нацелена вверх, другая  вниз) M73 (4 часа самоликвидации) и M70 (48 часов самоликвидации).

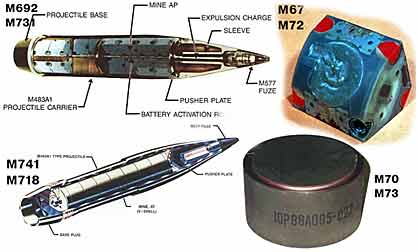

Схожая система ADAM/RAAM в артиллерии (155-мм. снаряды М741 с девятью противотанковыми минами М70 (4 часа боевой работы и 20% мин имеют элемент неизвлекаемости) и снаряды М718 с девятью противотанковыми минами М73 (48 часов боевой работы и тоже 20% мин имеют элемент неизвлекаемости).

Почти идентичны мины систем Gator и Volcano (общий вес 3.8 фунта (примерно 1.66 кг.) и 1.3 фунта (примерно 0.59 кг.) боевой заряд). Однако, противопехотные мины М67 и М72  системы ADAM (Высота 82.5 мм ширина 57мм,Вес 540гр. ( 21.9 гр.ВВ) представляют собой доли от вышеописанных по форме противотанковых мин системы RAAM. Соответственно их имеется в четыре раза больше в снарядах, а действуют они как осколочные под воздействием либо натяжения одной из четырех капроновых нитей, либо при ее наклоне, и тогда мина подпрыгивает за счет вышибного жидкостного заряда на высоту от 2 до 8 футов (0.6-2 метра) и взрывается.

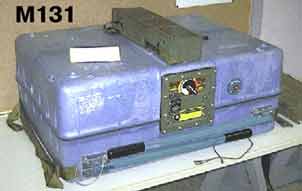

kassetnye-bomby-9.jpg (5872 bytes)Позднее были введены на вооружение артиллерийские снаряды RADAM с семью минами из системы RAAM и пятью минами из системы ADAM с запрограммированными сроками самоликвидации 4 или 48 часов.

Кроме  “Volcano” из наземных средств в  Армии США используются контейнеры дистанционного минирования М 131 MOPMS с минами схожими  с вышеописанными минами,  но с возможностью многократной установки контейнеров, имеющих возможность установки на 4,8 и 12 часов самоликвидации, с помощью дистанционного устройства.

Все ППМ M77 и ПТМ  M76 мины имеют устройства неизвлекаемости. М77 имеют восемь натяжных нитей (по четыре на каждой стороне) длиной по 15 метров каждая.

Следует заметить, что в американской армии также используется мина PDB М86 (Pursuit-Deternet Munition (PDB) M86),kassetnye-bomby-91.jpg (4820 bytes) созданная на базе мины М67 системы ADAM, но устанавливается вручную (простой бросок как ручной гранаты на планируемое для установки место с извлечением предохранителя)

Приняты на вооружение универсальные малогабаритные мины Слэм (M2, M4 Selectable Lightweight Attack Munition (SLAM)), которые можно использовать как мины: противотранспортные (противоднищевые или противобортовые), противопехотные (при пересечение целью ИК луча) объектные мины-сюрпризы, мины с замедлением или просто в качестве подрывного заряда. Она имеет два датчика цели магнитный (когда используется как противотранспортная противоднищевая или противопехотная) и инфракрасный (когда используется как противобортовая). При этом инфракрасный датчик пассивный, регистрирующий тепловое излучение цели. Поражение цели основано на принципе ударного ядра (Miznay-Shardin effekt) .

Что касается суббоеприпасов,  то широко США и другими странами НАТО использовались артиллерийские снаряды М 483 (М 483А1) с осколочными суббоеприпасами М 43 или суббоеприпасами кумулятивно-осколочного действия (64 M42 и 24 M46).
В дальнейшем были введены снаряды М 864 с суббоеприпасами М 42 (М 46), а затем М 982 с 64 суббоеприпасами М85 (усовершенствованные М 42 (М 46). Хотя в некоторых источниках называются XM 85,это несколько нелогично так как буква X употребляется для опытных образцов.

Надо заметить что трудно определить какие средства не находятся на вооружение ибо в США в отличие от бывшего СССР предпочитают не резать,   а разбирать и складировать устаревшие системы или же поставлять их союзникам в Третьем мире, так что не исключено применение там кассетной БЧ давно снятой с вооружения армсии США тактической ракеты “Honest John”.

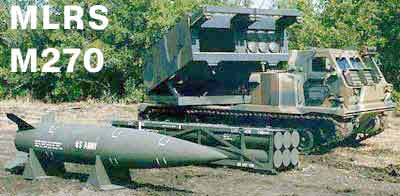

kassetnye-bomby-92.jpg (13586 bytes)С введением на вооружение  РСЗО (по-английски MLRS) М270 рядом стран НАТО (США, Германия, Великобритания, Италия, Франция, Норвегия, Голландия, Дания) для ее ракет М26 была разработана кассетная боевая часть с 644 осколочными суббоеприпасами М77 (усовершенствованные М42 (М46)), а затем в версии с увеличенной дальностью М26/ER MLRS с 518 М85. В новых ракетах М39 ATACMS устанавливаемых в ПУ М 270 (по две) благодаря их контейнерной конструкции использовались осколочными “baseball” суббоеприпасами М 74 (осколки из вольфрама). В ракете Block 1 -950 М74), а в Block 2- 650 М74.

Так называемая "армейская тактическая ракетная система" (ATACMS - Army Tactical Missile System - уравляемый кассетный боеприпас, содержащий 950 шарообразных гранат М74, дальность - 165 км, оснащен GPS). Грузовой короб MLRS содержит 12 ракет, размещенных в двух отделениях. Высокоавтоматизированная, самонаводящаяся пусковая система, размещенная на удлинненном шасси от Bradley, содержит компьютер, управляющий огнем и интегрирующий боевую единицу в общую систему ракетных пусков.
Основным же боеприпасом MLRS является тактическая боеголовка, содержащая 644 гранаты М77, которые перед взрывомkassetnye-bomby-93.jpg (14365 bytes) разбрасываются над целью. Одна MLRS за 60 секунд доставляет около 8000 этих гранат на расстояние более 32 км. Другие боеприпасы - это ракета ER (Extended Range), RRPR (Reduced Range Practice Rocket), и ракета АТ2, разбрасывающая 28 противотанковых мин за один пуск.

Кроме стран NATO М270 состоит на вооружении  в   Бахрейне,  Израиле, Японии и  Южной Корее.

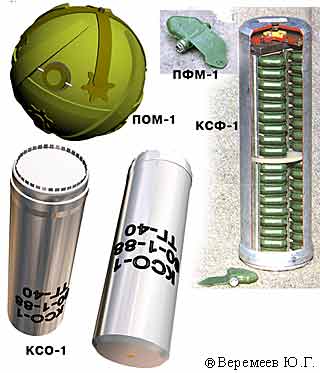

В  СССР производились кассетные нажимные фугасные ПФМ-1 и ПФМ-1С (Копия BLU-43/B Dragontooth). Эта мина обладает 40-граммовым зарядом и буква С означает, что данная мина оснащена механизмом самоликвидации.

Производились кассетные противопехотные натяжные осколочные мины ПОМ-1 (копия "бейсбол" мины BLU-63/B).

Была разработаны противопехотные натяжные осколочные мины ПОМ-2 и ПОМ-2С с двумя натяжными проволоками длиной по 9.5м. каждая. Часть мин может иметь дополнительный встроенный сейсмический датчик цели и элемент неизвлекаемости (наклонный, срабатывает при изменении положения мины на 5-7 градусов). Мина имеет устройство самоликвидации, которое обеспечивает самоликвидацию мины подрывом по истечении 4-100 часов (в среднем 23 часа) с момента установки (время самоликвидации зависит от температуры окружающего воздуха).
kassetnye-bomby-94.jpg (9995 bytes)Мины помещаются по 4 штуки в кассету КПОМ-2 (Общий вес 9.6кг., длина 48см., диаметр 14 см.). Каждая мина размещается в металлическом цилиндре (подкассетнике). Кассеты помещаются в соответствующий носитель (ПКМ-1, ВСМ, КМГ-У, УМЗ). Отстреливание мин из кассеты происходит электроимпульсном, подаваемым с пульта управления.).

В ходе второй Чеченской войны,росийским спецназом применялись и мины ПОМ-2Р ручной установки.

В бывшем СССР были разработаны и противотанковые противогусеничные мины ПТМ-1 (противогусеничная) Мина устанавливается на грунт системами дистанционного минирования ПКМ-1, ВСМ-1 или УМЗ, использующими кассеты средств дистанционного минирования или использующими 220 мм. ракеты реактивной системы залпового огня (РСЗО) "Ураган". В боевое положение мина переводится автоматически через 60-100 секунд после выброса из кассеты или ракеты. Взрыватель мины гидромеханического типа нажимного действия. При наезде гусеницы танка или колеса машины на мину, корпус мины сминается, и вследствие давления жидкого взрывчатого вещества в корпусе мины на взрыватель, он срабатывает.

Следующие противотанковые мины советской разработки были противоднищевые ПТМ-3, и они использовались с помощью kassetnye-bomby-95.jpg (5514 bytes)кассет КПТМ-3. Ими, помимо вышеуказанных для ПТМ-1 систем комплектуются реактивные снаряды 9М59 РСЗО 9К57 "Ураган" (9 мин в снаряде) и реактивные снаряды 9М55К4 РСЗО 9К58 "Смерч" (25 мин в снаряде). В боевое положение мина переводится автоматически через 60-100 секунд после выброса из кассеты. Кроме основного магнитного взрывателя мина оснащена дополнительным, срабатывающим при изменении положения мины. Срок боевой работы мины в зависимости от температуры окружающей среды 8-24 часа, после чего мина самоликвидируется подрывом. Самоликвидация начинается через 16 часов после приведения мин в боевое положение (не более 5% мин) и заканчивается не позднее, чем через 24 часа (100% мин).При падении напряжения источника питания ниже допустимого самоликвидация происходит также в пределах 24 часов.

Использующийся для их установки 220 мм. реактивный снаряд 9М59 дистанционного минирования имеет кассетную боевую часть с 9 противотанковыми минами ПТМ-3. Вес 89.5 кг. Длина 517.8 см.,дальность 35км.kassetnye-bomby-96.jpg (13010 bytes) На подлете к цели происходит отделение головной части, и мины пиропатроном выталкиваются из корпуса. При этом начинается процесс перевода мин в боевое положение, который заканчивается через 90-100 секунд после касания мины поверхности. Эллипс рассеивания мин одного залпа из 16 снарядов имеет площадь 250 гектар.

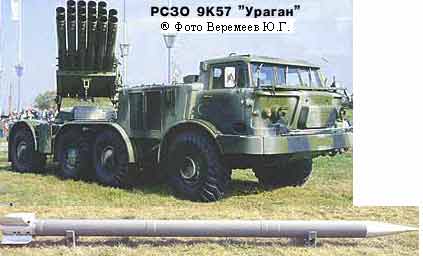

Реактивные снаряды 9М59 применяются реактивной системой залпового огня (РСЗО) 9К57 "Ураган". Для Урагана разработаны снаряды различных типов - 9М27Ф (с моноблочной фугасной боевой частью), 9М27К (с 30 осколочно-фугасными кассетными элементами), 9М27К2 (c 24 противотанковыми минами ПТМ-1), 9М27К3 (с 312 противопехотными минами) и 9М59 (с 9 противотанковыми минами ПТМ-3). Кроме того, имеются снаряды с 4 зажигательными элементами и термобарические (боеприпас объемного взрыва).

Вопрос изучения кассетного оружия советской и российской разработки требует отдельного рассмотрения и то теми, кто его разрабатывал и применял. Все же следует заметить, что изучения чужого опыта еще никому не повредило, и тем, кто kassetnye-bomby-97.jpg (10805 bytes)принимал на вооружение Cоветской Fрмии противопехотные нажимные мины с жидкостным ВВ типа ПФМ-1 и ПФМ-1С следовало учесть опыт применения мин BLU-43, которые в данном случае и копировались, а так же их предшественников американских кассетных мин типа Gravel,  которые не имели взрывателей вообще и после выбрасывания из контейнера с фреоном беспорядочно разбрасывались по определенной местности. При нажатии на мину Gravel ее жидкостный заряд ВВ на основе гексогена и оксида свинца, являющийся практически инициирующим ВВ весом 9-16 грамм, взрывается, повреждая конечности человека, либо давая сильный акустический эффект (в этом случае вместо заряда в мине находился электродетонатор), или, давая сильную светодымовую вспышку (в этом случае заряд состоит из 0.54гр. смеси хлората и фосфора).Эти мины, однако испытания временем не выдержали и были сняты с вооружения сразу после конца войны во Вьетнаме.

Большинство стран НАТО в области артиллерийских систем кассетных систем использовали главным образом американские разработки.

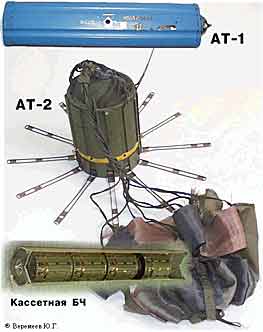

Только Германия еще в 70-х годах, приняв  на вооружение 110мм. тридцатишестиствольные РСЗО LARS ввела в их боекомплект  ракеты DM 70 с восемью противотанковыми нажимными минами( с механическим взрывателем) AT 1, а позднее разработала мины кумулятивного действия AT 2 (Вес от 2.22 до 2.25 кг, в зависимости от модели, диаметр 103.5 мм, высота 128 mm со штыревым/контактным электронным взрывателем.
Была разработана и ее противопехотная осколочная модификация Dynamine натяжного действия (12 метровые натяжные проволоки). Минами AT 2 первоначально снаряжались ракеты DM 711 РСЗО LARS. Затем они были приняты на вооружение всех тех стран НАТО (в том числе и США).

В 80-х годах Германия создала 155мм снаряды DM 652/Rh 49 (с 49 суббоеприпасами кумулятивно-осколочного действияkassetnye-bomby-98.jpg (9539 bytes) собственного производства Rh2 ) DM642/Rh 63 (с 63 такими же суббоеприпасами).
Снаряды DM642/Rh 63 производятся по лицензии в Италии (IM 303).

Система дистанционного минирования MiWS (Skorpion) была установлена на БТР M548GA1 в металлических модулях (содержат 20 AT2). Эта система устанавливается и на вертолетах Bell UH-1D (10 модулей), а Швеция, приняв ее на вооружение установила на вездеходы Bv 206 (20 модулей).

Франция так же создала собственные 155мм артснаряды G 1 (с 63 суббоеприпасами кумулятивно-осколочного действия собственного производства) и 120мм минометные мины (20 М 42), а так же 155мм артснаряды kassetnye-bomby-99.jpg (4463 bytes)с шестью ПТ минами MI AS DISP с двумя кумулятивными выемками и магнитным взрывателем и самоликвидацией (от 1 до 96 часов) диаметр 139 мм и вес 2.25 кг ( 600гр.ВВ)) системы дистанционного минирования Giat Minotaur.
Данная система была создана для наземного минирования двадцатиствольными модулями (из фибергласа) устанавливаемыми в различной комбинации на колесную или гусеничную технику.   ПП мины данной системы были сняты с вооружением в связи с подписанием Францией Оттавской конвенции.

Система дистанционного минирования Giat Minotaur была принята на вооружение британской армией и применена ею в войне 1991 г. в Персидском заливе. Последняя французская разработка, кассетная ПТ нажимная мина ALSETEX Mitral Весом 2.6 кг. и длиной 300 мм. и шириной 100 мм.

Большое внимание дистанционному минированию (как и минам вообще) уделялось в бывшей Чехословакии и эту традицию пытаются продолжить Чехия и Словакия.
Стоит упомянуть тут кассетные ПТ мины PT Mi-D1M (PT Mi-D) ( Высота 125 мм и 116 мм диаметра, вес 2,5 кг ( 800гр. A-IX-1). kassetnye-bomby-991.jpg (8228 bytes) Электронный взрыватель имеет периоды самоликвидации 3, 12 или 48 часов. Мина весьма схожа AT 2).
Противопехотные  натяжные выпрыгивающие осколочные мины PP Mi-S1 (116 мм в диаметре. Вес 1.75 кг.(170 гр.ВВ PL-U-EP 14) Электронный взрыватель. Длина натяжной проволоки 10 м.).
Данные мины использовались 122мм РСЗО RM-70/85 (Советские БМ 21 "Град", системой дистанционного минирования VZ-92 и VP 14 Krizan (содержит помимо VZ-92 и механический миноукладчик обычных ПТ мин) и трехствольную буксируемую установку системой дистанционного минирования MV-3 (Minov vrhac 3).

В Болгарии для РСЗО БМ 21 "Град" были разработаны снаряды КНУРС-ДМ с шестью ПТ минами ТМД 1 (Вес 2 кг, высота 135 мм, диаметр 112 мм, взрыватель магнитный/контактный, 6 периодов самоликвидации от 2 до 96 часов).
Так же были в Болгарии разработаны кассетные противопехотные натяжные осколочные мины ПОМД 1 и нажимные фугасные ПМД 1.

Так же производились суббоеприпасы кумулятивно-осколочного действия в Испании (ими снаряжались 120мм минометные мины ESPEN 15 (15 штук) и ESPEN 21 (21 штука), в Швейцарии (120мм минометные мины снаряженные 32 “baseball”суббоеприпасами осколочного действия с механическим или дистанционным взрывателем) и в Греции (107мм минометные мины M 20G (20 штук), 105мм артиллерийские снаряды М 24 (24 штук) и 155 мм артиллерийские снаряды М 49 (49 штук), а были разработаны в Греции и кассетные противотанковые мины Pyrkal).

Надо заметить, что использование неуправляемых суббоеприпасов более рационально артиллерией, нежели авиацией. Так как полной точности для кассетных суббоеприпасов не требуется,  то практичным средством является в данном отношении РСЗО. Помимо MLRS M 270 и LARS 2 надо упомянуть испансккую сорокоствольную  (2/20), калибра 140 мм РСЗО Teruel с несколькими кассетными БЧ (42 суббоеприпаса осколочного действия или 28 кумулятивного действия или 6 кассетных противотанковых мин) и итальянскую сорокоствольную (2/20), калибра 125 мм РСЗО FIROS 25 с несколькими кассетными БЧ (27 суббоеприпаса осколочного действия или 6 кассетных противотанковых мин).

Версия FIROS 30 была предназначена для экспорта и состоит на вооружении нескольких стран Ближнего и Среднего Востока. Так же был предназначена для экспорта, а и экспортировалась в страны Ближнего и Среднего Востока и бельгийская   сорокоствольная, калибра 70мм РСЗО LAU 97 (с кассетной БЧ (9 суббоеприпаса кумулятивно-осколочного действия ).

Бразилия производила серию РСЗО (108К (16/108), SBAT 70 (36/70), SBAT 127 (12/127). Находившая ся на вооружении Бразилии, Ирака, Саудовской Аравии бразильская   РСЗО ASTROS 2 (модульная конструкция позволяла устанавливать 32 127 мм ракет, 16  180мм. ракет и 4   320мм. ракет) имела БЧ SS 40 (20 суббоеприпасов кумулятивно-осколочного действия) и SS 60 (65 суббоеприпасов кумулятивно-осколочного действия).

Необходимо упомянуть и израильские РЗСО MAR 160 (30/160), MAR 290 (4/290), LAR 160 (экспортный вариант) (30/160), аргентинские Pamperos (16/105) и SAIBA (36/127) южнокорейскую   MRS (36/130), южноафриканскую  Valkyrie (32/127), а так же  копии РСЗО БМ 21"Град"  производившиеся   в странах Ближнего и Среднего Востока (Египет, Иран, Ирак, Пакистан), как и иранские РСЗО «Фаждр 3» (4/240) и «Фаждр 5» (2/333), французские Rafale (18/145, 30/147, 40/122 и китайские РЗСО калибров 273 мм (Тип 83 4/273) и 320 мм (WS 1D (4/320, 8/320,2/350).

В бывшей Югославии были созданы РСЗО М63 "Пламен" (128/32),М77 "Огань" (128/32), М87 "Оркан" (совместно с Ираком) (262/12). Для двух последних производились суббоеприпасы кумулятивно-осколочного действия КБ-1 и КБ 2 (копия американского M42) и противотанковые мины КПОМ (вес 2 кг (0,4 ВВ)) с магнитным взрывателем и ударным ядром.
Кассетная БЧ ракеты "Огань" имела или 48 суббоеприпасов кумулятивно-осколочного действия или 4 противотанковые мины, а кассетная БЧ ракет, Р262 -288 или 24 соответственно.

Особняком в данном отношении находится Италия. Ее компании в 70-80-х годах завалили весь мир огромным количеством мин. Отличительная особенность итальянских мин заключается в том, что конструкция взрывателей большого их числа допускает как ручную, так и дистанционную установку.

Обладая достаточно надежными механическими минами итальянские мины имели так называемое пневматическое предохранение, обеспечивавшее   защиту  от взрывных устройств дистанционного разминирования.

Подобная система заключается в наличии воздушного пространства между нажимной крышкой и втулкой взрывателя, и при воздействии цели на мину, воздух перетекает из полости в полость через калиброванные отверстия. Тем самым обеспечивается несрабатывание взрывателя при кратковременном воздействии на нажимной датчик цели, явление наблюдаемое при взрывах средств дистанционного разминирования взрывного типа, или просто близких разрывах различных боеприпасов.
Однако при достаточно длительном нажатии на датчик цели, что обычно происходит при нажатии на него ногой или колесом (гусеницей), взрыватель срабатывает надежно. Помимо этого подобная конструкция обеспечивает возможность установки с kassetnye-bomby-992.jpg (9994 bytes)воздуха, без устройств дальнего взведения.

Итальянские системы кассетной установки мин (дистанционного минирования) отличаются простотой и дешевизной, ибо практически представляют собою подвесные к вертолетам контейнеры, весом до тонны, разделенные на несколько десятков ячеек. Установка мин из них производится открытием донных крышек ячеек в соответствии с заранее устанавливаемой оператором на пульте управления программе.

Так система дистанционного минирования SY-AT компании BPD использует ПТ противоднищевые мины фугасного действия SB-81 и ПП мины фугасного действия SB-33 (SB-33 AR с элементом неизвлекаемости).
Она имеет основной модуль (32 ячейки содержащие   2496 ПП мин или 160 ПТ мин) и два дополнительных модуля (по 8 ячеек 40 ПТ мин или 624 ПП мин).

Данная система производится по лицензии в Испании компанией EXPAL под обозначением EXPAL DMH-1.

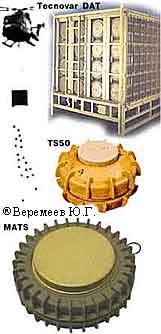

Система дистанционного минирования DAT компании Tecnovar использует ПП мины фугасного действия TS-50 и ПТkassetnye-bomby-993.jpg (8433 bytes) противоднищевые мины фугасного действия MATS.Ячейками снаряжаются модули типа "А"( 128 ПТ мины или 1,536 ПП мины) и типа "Б"( 64 ПТ мины и 640 ПП мины или 32 ПТ мины и 320 ПП мины) могущие комбинироваться при подвешивании к вертолету.

Система дистанционного минирования VS-MDH компании Valsella содержит 2080 ПП мин фугасного действия VS-50 или VS-Mk 2 или VS-Mk 2-EL (с устройством неизвлекаемости) либо 200 ПТ противоднищевых мин фугасного действия VS-1.6 или VS-1.6-EL (с устройством неизвлекаемости).

Стоит упомянуть и итальянские одноствольные установки дистанционного минирования компании Valsella. Установка GRILLO 90 использует ПП мины фугасного действия VS-Mk 2. Установка GRILLO 128 использует противотанковые противоднищевые мины VS-SATM1 с электронными взрывателями магнитного действия(с элементами самоликвидации и самоуничтожения).

Надо заметить, что данные мины в форме и размерах идентичны противопехотным осколочным выпрыгивающим минам VS-SAPFM3 вместе с которыми они используются во многоствольных установках дистанционного минирования Istrice компании Valsella.Эти системы заряжаются оператором вручную "с дула" одной миною и выстреливаются с упором на колено (при натянутом стопой другой ноги ремня) и выбрасываются газогенератором на дальность 160 метров (GRILLO 90) и 60 метров (GRILLO 128). Подобные системы имеются на вооружении многих стран мира и соответственно применялись и будут применятся.

Что касается авиационных кассетных боеприпасов то в этом отношении европейские страны в некоторых отношениях прдвинулись   дальше США. В первую очередь это касается кассетных контейнеров для нападения на неприятельские аэродромы.

В Великобритании был создан такой несбрасываемый контейнер JP 233 весом 2,3 тонны с 30 бетонобойными бомбами SG 357 (весом 1,15 кг с тандемной БЧ (кумулятивно-фугасной) и с 215 ПТ минами HB 876 (Вес1,37 кг. Магнитный взрыватель (с самоликвидацией) вызывает наклон мины (с помощью ножек) в сторону цели и ее поражение ударным ядром) отстреливаемыми при перелете над целью.

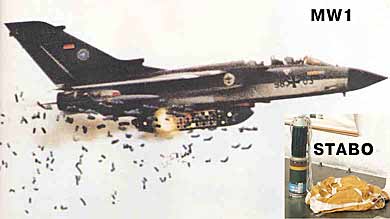

kassetnye-bomby-994.jpg (11899 bytes)Схожий германский несбрасываемый MW 1 контейнер весом 4-5 тонн (в зависимости от варианта снаряжения) имеет четыре блока с ПУ калибра 132 из которых пиротехническим зарядами отстреливаются при перелете над целью бетонобойные бомбы STABO (вес 1,68 кг), суббоеприпасы кумулятивно-осколочного действия Kb 44 (вес 0,58 кг), ПТ мины MIFF (с акустическо-магнитным взрывателем) и осколочные мины MUSA (с акустическим взрывателем) и MUSPA (объектная, с различным временем срабатывания дабы затруднить восстановительные работы).

Во Франции была разработана сбрасываемая кассета Belouga (вес 285 кг) со 151 суббоеприпасами GR 66, а так же кассетные авиабомбы, а в Испании кассетные авиабомбы ABL с 250 суббоеприпасами кумулятивно-осколочного действия (SNA, CP, CH весом 0,5 кг).

Разумеется, это не полный список, его не могут создать и известные информационные группы на Западе (на Востоке этого похоже и не пытаются сделать).

В бывшем СССР были созданы сбрасываемые кассетные авиабомбы РБК 250/АО 1 (150 АО 1) и РБК 500/ШОАБ 0.5 (565kassetnye-bomby-995.jpg (8942 bytes) ШОАБ 0.5) РБК 500/АО 2.5 (108 АО 2.5) РБК 500/ПТАБ 1М (268 ПТАБ 1М) при этом цифровое обозначение показывает приблизительный вес, как авиабомб, так и суббоеприпасов. Суббоеприпасы АО (1,2.5,10) и ШОАБ (схожа BLU 54/B) осколочного действия, ПТАБ (1,1М,1.5,2.5,2.5М,3АБ) кумулятивного, а ЗАБ (1Е,3АБ,2.5) зажигательного. Конечно это неполный список, но, в общем, схемы устройств и назначений схожи с иностранными образцами.

Кассетные авиабомбы в первую очередь нужны для ударов по вторым эшелонам, аэродромам и важным центрам противника. Новый шаг в их разработке был сделан в 80-х годах, особенно после войны 1991 года в Персидском заливе. Тогда нападения на хорошо защищенные аэродромы Ирака, даже при полном господстве сил коалиции в воздухе привели к большим потерям нападавшим на них английских истребителей-бомбардировщиков“Торнадо”.

Были начаты работы по созданию управляемых носителей кассетных боеприпасов. В США на базе CBU 87/ B была создана ее модернизированная планирующая управляемая версия CBU 105(управляемая версия CBU 99/B) (WCMD/SFW), а также управляемая ракета AGM 154 (дальность в зависимости от высоты сбрасывания 28-70 км), AGM 130 (с отбрасываемым мотором на конце полета) и варианты крылатых ракет BGM 109 (например, BGM 109D TLAM-D) и AGM 86 с кассетными БЧ.

Шведская фирма Bofors разработала планирующую управляемую версию MW 1 названную DWS 39 наводимую с помощью INS на дальности до 10 км и снаряженную суббоеприпасами кумулятивного (MUSJAS 1) и осколочного(MUSJAS 2) действия, а затем совместно с компанией DASA (Германия) начала разрабатывать на основе DWS 39 управляемую ракету AFDS с кассетной БЧ и управляемую с помощью INS/GPS.

На базе MW 1 Франция и Германия разработали управляемую (Дальность до 50 км. Наведение схожее американским крылатым ракетам (TERCOM), но возможно и GPS) ракету с турбовентиляторным двигателем с минами MIFF, MUSA, MUSPA или с новыми разрабатываемыми во Франции суббоеприпасами KRISS ACADIE TGSM или бетонобойными бомбами Durandal.

В Испании разрабатывается управляемая (INS/GPS) ракета ALADA с 250 суббоеприпасами.

С введением на вооружение двенадцатиствольной 227 мм РСЗО (по-английски MLRS) М 270 рядом стран НАТО (США, Германия, Великобритания, Италия) для ее ракет М 26 была разработана кассетная боевая часть с 644 осколочными суббоеприпасами М 77 (усовершенствованные М 42 (М 46)) а затем в версии с увеличенной дальностью М 26/ER MLRS с 518 М 85.

В новых ракетах М 39 ATACMS устанавливаемых в ПУ М-270 (по две) благодаря их контейнерной конструкции использовались осколочными“baseball” суббоеприпасами М 74 (осколки из вольфрама). В ракете Block 1 -950 М 74), а в Block 2- 650 М 74.

Можно так же привести еще ряд кассетных авиабомб Франции (BM 250 и MB 400), Израиля (TAL 1), Польши (ZK 300), Чили (CB 130, CB 250, CB 500), Ирака (MAAMAN 250), ОАЭ (B 1), Испании (BME 330), Китая (Тип 2), Объединенные Арабские Эмираты (B 1 ), b естественно США и Великобритании, но принципы их конструкции приблизительно схожи как впрочем, и суббоеприпасов. Американские суббоеприпасы кумулятивно-осколочного действия M42 и M46 тут чаще использовались.

Довольно широко в армиях нескольких государств распространенны суббоеприпасы “BANTAM” кумулятивно-осколочного действия израильской фирмы TAAS.

Чили производила для своих кассетных авиабомб суббоеприпасы кумулятивно-осколочного действия PM 1 и PM 3 (с механическим взрывателем).

Производили суббоеприпасы кумулятивно-осколочного действия для своих кассетных авиабомб Чили (PM 1 и PM 3 (с механическим взрывателем)), Объединенные Арабские Эмираты (B 1 и B1E с пьезоэлементом), Польша( LBO схожа BLU 4/B) и еще некоторые страны.

Необходимо упомянуть суббоеприпас BLU-114/B. Фактически он не является боеприпасом в его классическом понимании. Это попросту катушка с нитями из алюминия и пластинки покрытые графитом. Выбрасываемые из авиаконтейнеров CBU 102/B эти катушки разматываются и, покрывая линии электропередач,  вызывают на них замыкания, тем самым вызывая перенапряжения в работе подстанций и цепную реакцию их отключений. В ходе авиаударов НАТО сербские города пару раз оставались без электроэнергии, однако стоит заметить, что сербскими специалистами  линии электропередач быстро очищались и вновь пускались   в работу.

Примечание Веремеева Ю.Г. Как раз этот предельно примитивный, но остроумно придуманный способ кратковременного выведения из строя линий электропередач, вызвал огромный ажиотаж среди совершенно безграмотных на деле, но   мнящих себя крупными специалистами в области современных видов оружия журналистов. Тут же на страницах СМП (средств массовой пропаганды) родилась некая  газетно-телевизионная бомба:

"…принципиально новый вид оружия - графитовая бомба, которая полностью и окончательно выводит из строя всю энергосистему любой страны. Устройство ее неизвестно, но принцип действия понятен. Она действует сверхмощным электромагнитным излучением, возникающим в момент ее взрыва…"

Совершенно особо стоит вопрос самонаводящихся кассетных боеприпасов. В силу их современности писать о них тяжело из-за высокого уровня секретности. Можно, однако, вкратце описать самые известные типы.

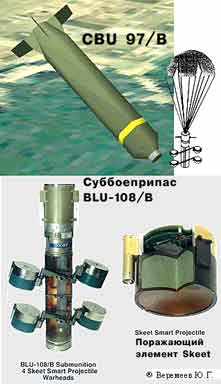

kassetnye-bomby-996.jpg (11060 bytes)Первым примененным типом такого оружия является пражающий элемент  Skeet разработанный по заказу ВВС США. Весом около 3 кг он имеет цилиндрическую форму (90/80). Skeet действует ударным ядром, образующимся при взрыве из обкладки кумулятивной выемки,  изготовленной   из сплава тантала, меди и, возможно, обедненного урана. Заряд состоит из октола (либо из иных типов ВВ на базе октогена). Самонаведение осуществляется ИК сенсором двойного действия находящего цель и приводящем взрыватель в действие.
Применяется Skeet из суббоеприпасов  BLU-108/B в каждом из которых находится четыре поражающих элемента Skeet.
В свою очередь десять суббоеприпасов  BLU-108/B помещаются либо в сбрасываемыхкассетных авиабомбах CBU-97/B (вес 454 кг) либо из планирующей управляемой модели бомбы  CBU-97/B носящей обозначение CBU-105.
После cбрасывания бомбы , она раскрывается силой трех линейных вышибных зарядов. Суббоеприпасы   BLU-108 выбрасываются, раскрываются   парашюты, на которых они спускаются к земле при  постоянно работающем радаре-высотометре. На заданной высоте он  включает ракетный двигатель. Процессор просчитывает начальные поправки и включает ракетный двигатель и одновременно включается темперный взрыватель BLU-108/B.
На заданной высоте  срабатывает темперный взрыватель, отбрасывающий  четыре поражающих элемента  Skeet. Одновременно включаются радиально поставленные ракетные двигатели задающие им, закрепленным снаружи суббоеприаса   BLU-108/B,  центробежную скорость. В результате   поражающие элементы Skeet  разбрасываются в горизонтальной плоскости на высоте 40-50 метров, сканируя местность под собою ИК сенсором. Ракетный двигатель Skeet  обеспечивает ему вращательное движение и соответственно круговой осмотр местности под собою. Захватив цель, сенсор определяет дистанцию до нее и приводит в действие  суббоеприпас.

Подобный тип боеприпасов имеется и в России (СПБЭ-Д),однако только американские ВВС имеют боевой опыт их применения, тогда как в России при подготовке войск не учитывается возможность применения противником даже неуправляемых осколочно-фугасных суббоеприпасов.

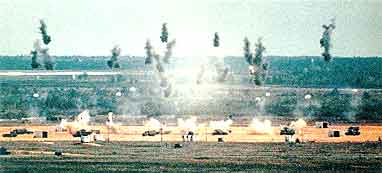

Разумеется, и в России есть люди, способные   понимать роль подобных боеприпасов, однако картина развернутой вkassetnye-bomby-997.jpg (8823 bytes) линейные порядки бронетехники, да еще со спешенной пехотой, наступающих на учениях (для не в меру ревностных энтузиастов рекомендую посмотреть фотографии с учений сил СНГ в Казахстане и Средней Азии) вызывают грустные мысли. А ведь стоит учитывать и то, что подобные боеприпасы поступают  на вооружение таких стран, как Китай, Северная Корея ,Тайвань, Индия, Иран, Пакистан,Израиль,Саудовская   Аравия  и Египет,  и могут использоваться как авиацией, так и РСЗО,  и баллистическими ракетами. При этом дальность действия последних модификаций таких баллистических ракет как Агни(Индия), Шахин(Пакистан), и Гяури (Пакистан), Шахаб(Иран), Иерихон(Израиль), Нодонг и Таэподонг(Северная Корея), Дунг Фен-25 (Китай) превышает 1500 км. (вплоть до 3000-4000), причем  предусмотрено оснащение этих ракет кассетными БЧ.

Так как по теории вероятности, это оружие будет рано или поздно применено, а программы подготовки в войсках особо не меняются, то наличие в той или иной части хотя бы пары саперов знакомых с работой подобных боеприпасов может предотвратить большие потери, а то и полный разгром собственных войск. А работы у саперов в таких условиях только прибавится, вне зависимости от того будут ли ими применяться обычные мины или нет.

Примечание Веремеева Ю.Г. Увы, для России исторически характерно ввязываться в любую войну, будучи к ней совершено не готовой. Вспомним Петра I, начавшего войну со Швецией не имея сооответствующей времени  артиллерии, Крымскую войну 1855-56 года, когда нарезным дальнобойным штуцерам английской пехоты могли противопоставить только русское мужество, русско-японскую войну 1905 года, когда против японских  снарядов, снаряженных мощным и надежным мелинитом имели снаряженные капризным и отказывающим пироксилином, Первую Мировую войну, когда Россия фактически не имела авиации, автомобильной техники и радиосвязи. Да и Вторую Мировую войну мы начали  с никому ненужными и абсолютно бесполезными кавалерийскими дивизиями, совершенно не уделив внимания развертыванию механизированных корпусов.

И всякий раз платили за учебу, за эту свою российскую костность, беспечность и лень жизнями своих парней. Дорого платили, очень дорого. Но этой валюты в прежние времена хватало, сегодня нет. Сегодня пора бы понять, что  платить звонкой монетой гораздо экономнее и выгоднее, чем кровавой. Правительство озабочено повышением зарпалат учителей и врачей и не хочет   понять, что если не иметь  обученных солдат, оснащенных по последнему слову науки оружием, то не будет и самой страны. А тогда заботы о хороших врачах, учителях, дорогах отпадут сами собой.

Литература.

1.Сайт Юрия Григорьевича Веремеева - «Сапер» (www.etel.ru/~saper)
2.Сайт Вадима Адельбаева (http://www.worldweapon.ru)
3.Сайт (globalsecurity.org)
4.Сайт FAS-Military Analysis Network (Originally created by John Pike)
5.Справочник ORDATA 2(International deminer’s guide to UXO identification,recovery and disposal)
6. Field Manual 20-32 (FM 20-32). Mine/Contermine Operations. Headquarters, Department of the Army, Washington, DC, 30 September 1999. Change 22 August 2001.
7.Справочник “Bomb Live Unit (BLU) Recognition Guide“ (Mines Advisory Group Lao PDR)
8.В.Н. Радич. Минная война. ”Войноиздавачки завод.2002. Белград
9.Широкорад А.Б.История авиационного вооружения.Харвест.Минск 1999.
10.Журнал Генералштаба Югославской армии (научно-технические разработки).Военнотехнически гласник. Белград):
  *«Станье и развой артилерии» «Состояние и развитие артиллерии» (пп-к Владо Радич, «Войнотехнички Гласник»1997-5.)
  *«ВБР страних земаля»“РСЗО зарубежных государств”(П.Марьянович, «Войнотехнички Гласник 1993-5.)
  *«Развой артилерийске муниции у свету" “Развитие артиллерийских боеприпасов в мире“(Перевод статьи из “Armada International”«Войнотехнички Гласник»1995-4.)
11. Журнал (военное обозрение) Генералштаба ЮНА/Югославской армии “Войни Гласник”(до 1993г.),с 1993 г. “Нови гласник”(Белград):
   *«Бойне главе и действо по цилю»“Боеголовки и действия по цели”(Александар Лиякович“Нови Гласник”2000-2)
  *«Офанзивно наоружане велике прецизности»“Наступательное оружие большой точности”(Александар Лиякович“Нови Гласник”2000-1)
   *«Системи касетног наоружаня»“Системы оружия с кассетной БГ”(Александар Лиякович“Нови Гласник”1999-2)
   *«Коришченье ФАЕ експлозива у градским борбама»«Применение FAE взрывчатых веществ в городских боях»( Александар Лиякович “Войни Гласник”)
    *«Авиационо наоружанье и начини напада на аэродроми»“Авиационное вооружение и способы нападения на аэродромы”(п-к Слободан Милянович «Нови Гласник»1995-1)
   *«Миниранье на далину»“Дистанционное минирование”(пп-к Жарко Баич”Нови Гласник”1995-1)
   *«Класична артилерия подыршке»“Артиллерия поддержки“(Анастас Палигорич”Нови Гласник”1995-5)
   *«Мека бомба густог мрака»“Мягкая бомба густого мрака” (Златко Петрович ”Нови Гласник”1999-2 Спецвыпуск”НАТО против СРЮ”)
   *«Тактички претни»“Тактические угрозы”(Александр Радич ”Нови Гласник”1999-2 Спецвыпуск”НАТО против СРЮ”)
   *«НАТО агресия против СФРЙ»“Агрессия НАТО против Югославии”(Александр Радич,Милан Мицевски ”Нови Гласник”1999-2 Спецвыпуск”НАТО против СРЮ”)
12.Журнал по проблемам авиации, ”Аэромагазин” Белград:
   *«Касетни сеячи смрти»“Кассетные сеятели смерти”(Слободан Милянович,Зоран Милянович,”Аэромагазин” №20.)
