Устройство патрона

             7,62 мм  БОЕВЫЕ  ПАТРОНЫ  ОБРАЗЦА  1943 года.

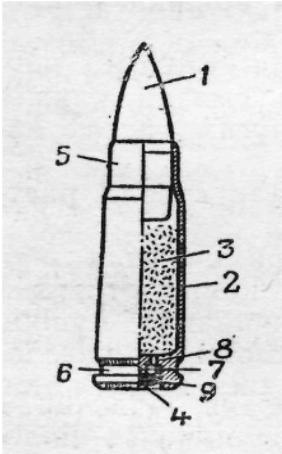

БОЕВОЙ  ПАТРОН  состоит из пули, гильзы, порохового заряда и капсюля.



1-    Пуля

2-   гильза

3-   пороховой заряд

4-   капсюль

5-   дульце

6-   проточка

7-   наковальня

8-   затравочное отверстие

9-   ударный состав

Патроны обр. 1943 г. выпускаются с обыкновенными пулями и с пулями специального назначения: трассирующимиибронебойно-зажигательными.

Головные части специальных пуль имеют отличительную окраску.

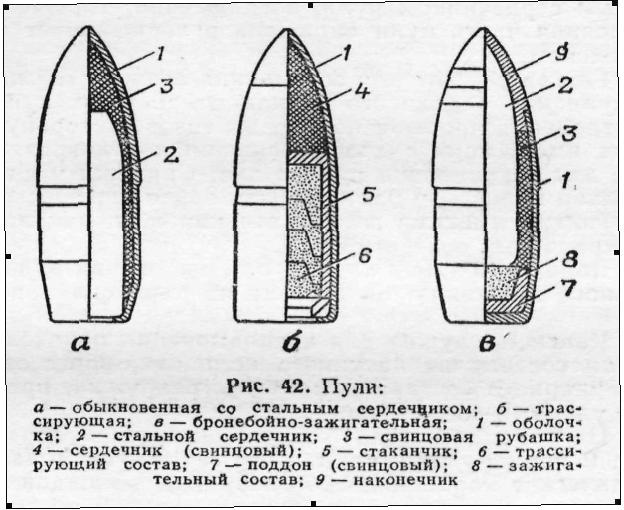

 ОБЫКНОВЕННАЯ  ПУЛЯ - ОП ( рис. 42, а ) предназначена для поражения живой силы противника, расположенного открыто и за масками, пробиваемыми пулей. Обыкновенная пуля состоит из стальной, покрытой томпаком оболочки и стального сердечника. Между оболочкой и сердечником имеется свинцовая рубашка.

 ТРАССИРУЮЩАЯ  ПУЛЯ - ТП ( рис. 42, б ) предназначена для поражения живой силы противника. Кроме того, при полёте в воздухе она на дальностях стрельбы до 800 м  оставляет светящийся след, что позволяет производить корректирование огня и целеуказание.

В оболочке трассирующей пули в головной части помещён сердечник, а в донной – стаканчик с запресованным трассирующим составом. Во время выстрела пламя от порохового заряда зажигает трассирующий состав, который при полёте пули даёт яркий светящийся след, хорошо видимый днём и ночью. Головная часть пули окрашена в зелёный цвет.

 БРОНЕБОЙНО – ЗАЖИГАТЕЛЬНАЯ  ПУЛЯ – БЗП( рис.42, в ) предназначена для зажигания горючих жидкостей и поражения живой силы противника, находящегося за лёгкими броневыми прикрытиями, на дальностях до 300 м.

БЗП состоит из оболочки с томпаковым наконечником, стального сердечника со свинцовой рубашкой, свинцового поддона и зажигательного состава. При ударе пули о броню зажигательный состав воспламеняется, пламя через отверстие в броне, пробитое стальным сердечником пули, воспламеняет горючее. Головная часть пули окрашена в чёрный цвет с красным пояском.



 ГИЛЬЗА  служит для соединения всех частей патрона, предохранения порохового заряда от внешних влияний и для устранения прорыва пороховых газов в сторону затвора. Она имеет корпус для помещения порохового заряда, дульце для закрепления пули и дно. Снаружи у дна гильзы сделана кольцевая проточка для зацепа выбрасывателя. В дне гильзы имеется гнездо для капсюля, наковальня и два затравочных отверстия.

 ПОРОХОВОЙ ЗАРЯД  служит для сообщения пуле поступательного движения; он состоит из пироксилинового пороха.

 КАПСЮЛЬ  служит для воспламенения порохового заряда, он состоит из латунного колпачка, впрессованного в него ударного состава и фольгового кружка, прикрывающего ударный состав.

Патроны обр. 1943 г. укупориваются в деревянные ящики. В ящики укладываются две герметически закрытые металлические коробки по 660 патронов в каждой; патроны в коробках упакованы в картонные пачки по 20 патронов. Всего в ящике помещается 1320 патронов.

На боковых стенках ящиков, в которых укупорены патроны со специальными пулями, нанесены цветные полосы, соответствующие окраске головных частей пуль.
