РГД-5
РУЧНАЯ ОСКОЛОЧНАЯ ГРАНАТА - РГД-5
Ручная осколочная граната РГД-5 – граната дистанционного действия предназначенная для поражения живой силы противника в обороне и наступлении.
Метание гранаты осуществляется из различных положений при действиях в пешем порядке и на БТР ( БМП ), автомобиле.
Т. Т. Д. ( тактико-технические данные ) Р Г Д – 5
- вес снаряжённой гранаты – 310 гр.
- средняя дальность броска – 40-50 м.
- запал – УЗРГМ ( унифицированный запал ручной гранаты
модернизированный )
- действие запала – дистанционное
- время горения порохового замедлителя – 3,2 – 4,2 сек.
- разрывной заряд – тротил
- вес разрывного заряда – 110 гр.
- радиус разлёта осколков – 30 м.
- радиус убойного действия осколков – 25 м.

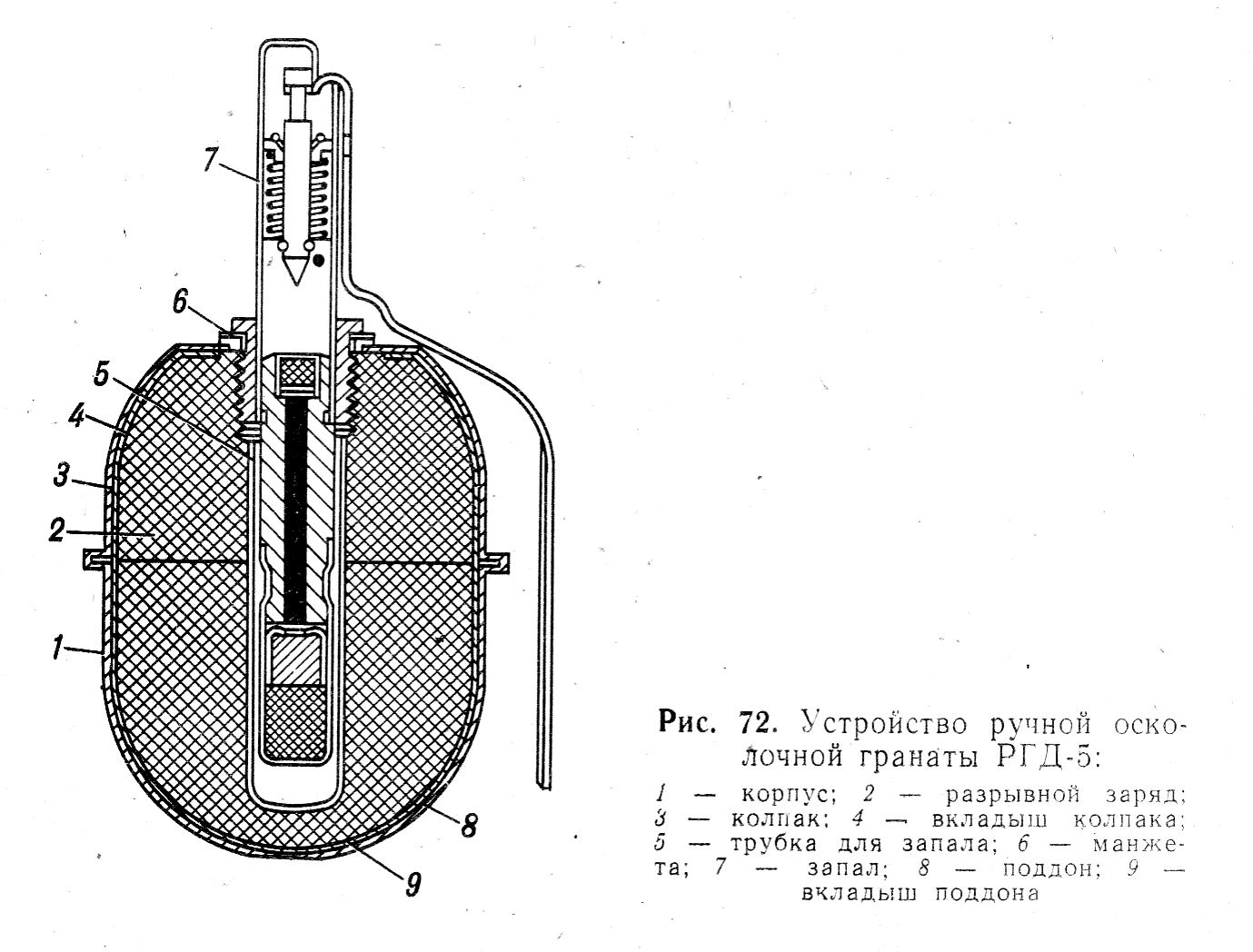

УСТРОЙСТВО ГРАНАТЫ РГД-5

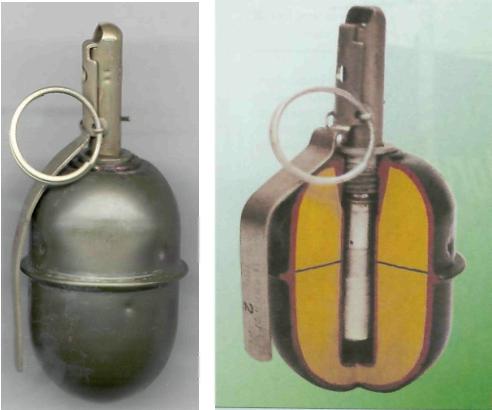

РГД-5 состоит из корпуса с трубкой для запала, разрывного заряда и запала.
Корпус( 1 )гранаты служит для помещения разрывного заряда ( 2 ), трубки для запала ( 5 ), а также для образования осколков при взрыве гранаты. Он состоит из двух частей – верхней и нижней.
Верхняя часть корпуса состоит из внешней оболочки, называемой колпаком ( 3 ), и вкладыша колпака ( 9 ). К верхней части с помощью манжеты ( 6 ) присоединяется трубка для запала.
Трубка служит для присоединения запала к гранате и для герметизации разрывного заряда в корпусе. Для предохранения трубки от загрязнения в неё ввинчивается пластмассовая пробка. При подготовке гранаты к метанию вместо пробки в трубку ввинчивается запал ( 7 ).
Нижняя часть корпуса состоит из внешней оболочки, называемого поддоном( 8 ), и вкладыша поддона ( 9 ).
Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.
