УЗРГМ
ЗАПАЛ ГРАНАТЫ “ УЗРГМ “
( унифицированный запал ручной гранаты модернизированный ).

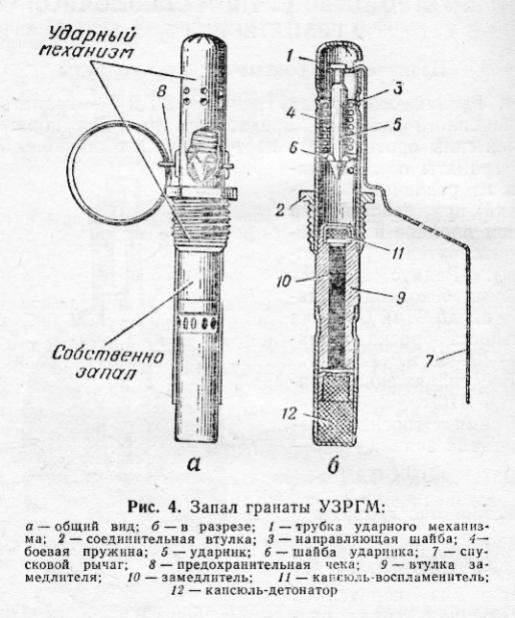

УЗРГМ предназначается для взрыва разрывного заряда ( рис. 4 ). Он состоит из ударного механизма и собственно запала.
Ударный механизм служит для воспламенения капсюля-воспламенителя запала. Он состоит :
трубки ударного механизма, соединительной трубки, направляющей шайбы, боевой пружины, ударника, шайбы ударника, спускового рычага, предохранительной чеки с кольцом.
Трубка ударного механизма является основанием для сборки всех частей запала.
Соединительная трубка служит для соединения запала с корпусом гранаты. Она одета на нижнюю часть трубки ударного механизма.
Направляющая шайба является упором для верхнего конца боевой пружины и направляет движение ударника. Она закреплена в верхней части трубки ударного механизма.
Боевая пружина служит для сообщения ударнику энергии, необходимой для накола капсюля-воспламенителя. Она надёта на ударник и своим верхним концом упирается в направляющую шайбу, а нижним – в шайбу ударника.
Ударник служит для накола и воспламенения капсюля-воспламени-теля. Он помещается внутри трубки ударного механизма.
Спусковой рычаг служит для удержания ударника во взведённом положении ( боевая пружина сжата ). На трубке ударного механизма спусковой рычаг удерживается предохранительной чекой.
Предохранительная чека проходит через отверстия проушины спускового рычага и стенок трубки ударного механизма. Она имеет кольцо для её выдёргивания.
Собственно запал служит для взрыва разрывного заряда гранаты.
Он состоит : втулки замедлителя, капсюля-воспламенителя, замедлителя и капсюля-детонатора.
Втулка замедлителя в верхней части имеет резьбу для соединения с трубкой ударного механизма и гнездо для капсюля-воспламенителя, внутри – канал, в котором помещается замедлитель, снаружи – проточку для присоединения гильзы капсюля – детонатора.
Капсюль–воспламенитель предназначен воспламенения замедлителя.
Замедлитель передаёт луч огня от капсюля-воспламенителя к капсюлю-детонатору. Он состоит из запрессованного малогазового состава.
Капсюль-детонатор служит для взрыва разрывного заряда гранаты. Он помещён в гильзе, закреплённой на нижней части втулки замедлителя.
ВНИМАНИЕ : Запал всегда находится в боевом положении. Разбирать запалы и проверять работу ударного механизма КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ !!!
Работа частей и механизмов гранаты.
Перед метанием гранаты.Достать гранату из сумки, вывинтить пробку из трубки, на её место ввернуть до отказа запал.
Части ударного механизма запала находятся в следующем положении:Ударник взведён и удерживается в верхнем положении вилкой спускового рычага, соединённого с трубкой ударного механизма предохранительной чекой. Концы предохранительной чеки разведёны и прочно удерживают её в запале ( 1 ).
При метании гранаты. Граната для метания берётся так, чтобы спусковой рычаг ( 4 ) пальцами был прижат к корпусу гранаты. Не отпуская рычага, выдёргивается предохранительная чека ( 3 ) и граната бросается в цель. После выдёргивания чеки положение частей не меняется, ударник ( 6 ) во взведённом положении удерживается спусковым рычагом ( 4 ), который освобождается от соединения с трубкой ударного механизма ( 2 ), но прижимается к ней пальцами руки. В момент броска гранаты спусковой рычаг отделяется от гранаты и освобождает ударник. Ударник под действием боевой пружины ( 5 ) наносит удар ( накол ) по капсюлю-воспламенителю ( 9 ) и воспламеняет его. Луч огня от капсюля-воспламенителя воспламеняет замедлитель / дистанционную часть запала / ( 11 ) и, пройдя его, передаётся капсюлю-детонатору ( 12 ). Капсюль- детонатор взрывается и взрывает разрывной заряд гранаты. Корпус гранаты разрывается, и осколки корпуса и запала разлетаются в разные стороны, поражая живую силу противника.
