АРТИЛЛЕРИЯ :: САМОХОДНЫЕ АРТИЛЛЕРИЙСКИЕ УСТАНОВКИ :: 2С19 "МСТА-С"



ФОТОГРАФИИ

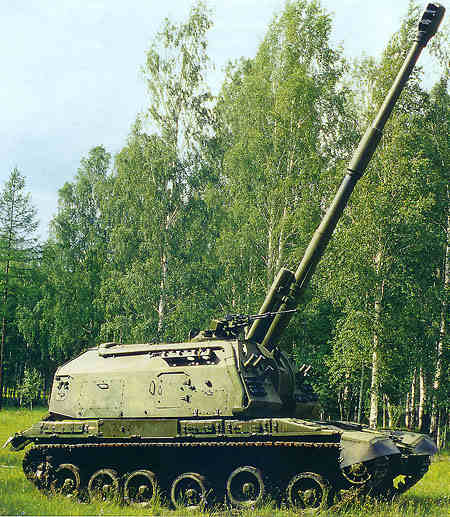

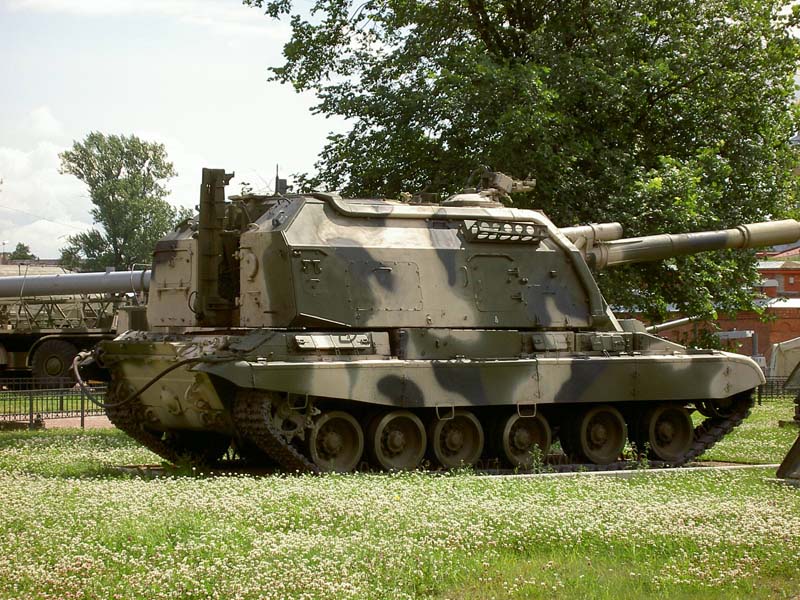

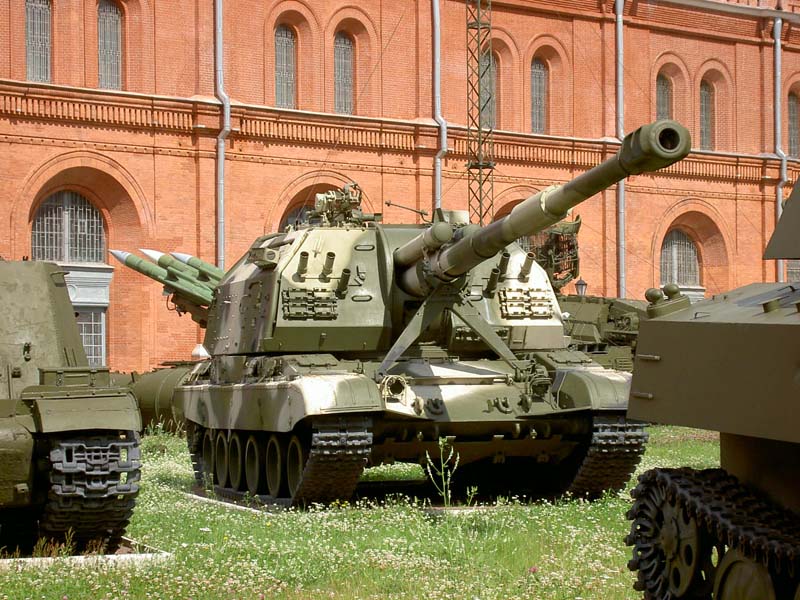

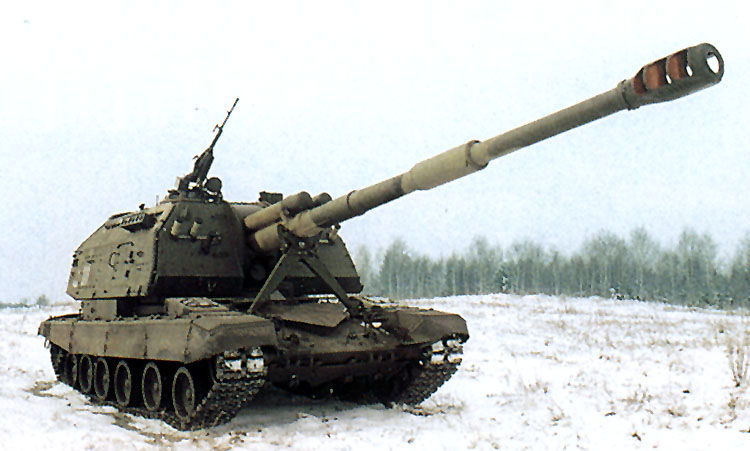

2С19 в музее 2С19 в музее 2С19 в Чечне 2С19 2С19 2С19
2С19 в музее 2С19 в музее 2С19 в Чечне 2С19 2С19 на
UralExpoArms'06
2С19



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общие характеристики
Название 2С19 "Мста-С"
Код 2С19
Разработчик КБ завода №9 и НПО "Точность"
Изготовитель Уральский завод транпсортного машиностроения совместно с
производственным объединением "Баррикады"
Производство серия
Шасси танк Т-72А
Дата принятия на вороужение 1989 г.
Экипаж, чел. 4
Бронирование противопульное
Массо-габаритные характеристики
Масса, т 42.5
Длина, мм по корпусу - 6040, с пушкой вперёд - 11917
Ширина, мм по бортовым экранам - 3584
Высота, мм по крыше башни - 2985
Клиренс, мм 435
Огневые и баллистические характеристики
Орудие 152-мм нарезная гаубица 2А64
Длина ствола, калибров 27
Боекмоплект 50 снарядов
Масса снаряда, кг ОФС - 43.56
Время перевода в боевое положение, мин n/a
Скорострельность, выстр./мин 7 - 8
Угол возвышения, град. от -4° до +68°
Угол горизонтального наведения, град. 360°
Начальная скорость снаряда, м/с 828
Бронепробиваемость кумулятивного снаряда, мм n/a
Кучность стрельбы по дальности, Вд/Х 1/342
Кучность стрельбы по боку, Вб, м 7.9
Минимальная дальность стрельбы, км 6.5
Максимальная дальность стрельбы, км ОФС - 24.7, ОФАРС - 28.9
Дополнительное вооружение 12.7-мм пулемёт НСВТ (боекомплект - 300 патронов)
Радиостанция n/a
Двигатель, ходовая часть и динамические характеристики
Двигатель В-84А (дизельный, 12 цилиндров)
Мощность двигателя, кВт (л.с.) 573.5 (780)
Удельная мощность, л.с./т 18.35
Максимальная скорость, км/ч на суше - 60, на плаву - 5
Запас хода, км 500

ОПИСАНИЕ


Самоходная гаубица 2С19 была принята на вооружение Советской Армии в 1989 г. Она предназначалась прежде всего для уничтожения тактических ядерных средств, пунктов управления войсками, полевых фортификационных сооружений, а также для борьбы с артиллерией и средствами ПВО и ПРО противника. О том, какое значение придавало Министерство обороны СССР этой системе, говорит уже тот факт, что для ее серийного производства был построен специальный завод в г. Стерлитамаке (первые партии этих самоходных установок были выпущены на заводе "Уралтрансмаш" в г. Свердловске).

"Мста-С" разработана по компоновочной схеме с задним расположением моторно-трансмиссионного отделения. Отделение управления находится в передней части корпуса по его продольной оси, а боевое отделение занимает среднюю часть корпуса. Здесь установлена массивная бронированная башня кругового вращения с артиллерийским вооружением.

Корпус и башня самоходной установки имеют сварную конструкцию и выполнены из листов катаной броневой стали. Броня защищает экипаж: от пуль стрелкового оружия и осколков артиллерийских снарядов и мин.

Одной из особенностей конструкции "Мсты-С", позволившей сократить сроки ее создания, является высокая степень унификации с образцами боевой техники, уже поступившими на вооружение и освоенными в серийном производстве.

Так, установленная в башне 152-мм гаубица 2А64 по своей конструкции аналогична качающейся части буксируемой гаубицы 2А65 "Мста-Б" и отличается от нее лишь смонтированным на стволе эжектором для удаления пороховых газов из канала ствола после выстрела. Кроме орудия, в башне смонтированы система наведения и прицеливания, система автоматизированной подачи и хранения снарядов, бортовой электрогенератор и средства связи.

Наведение орудия на цель осуществляется с помощью электрических приводов наведения 2Э46, обеспечивающих угол горизонтального обстрела 360° и углы вертикального обстрела в диапазоне от -3° до +65°.

Система автоматизированной подачи и хранения снарядов включает конвейер подачи снарядов с грунта, укладку 6ЭЦ19 с программируемой выдачей снарядов и зарядов, а также исполнительный механизм координации углов с подачей снарядов и зарядов от укладки к орудию. Эта система наряду с полуавтоматическими механизмами заряжания позволяет производить заряжание при любых углах горизонтального и вертикального наведения и обеспечивает скорострельность до 7-8 выстрелов в минуту при использовании боеприпасов, размещенных в башне, и до 6-7 выстрелов в минуту — при подаче выстрелов с грунта. (При стрельбе с грунта в дополнение к пяти членам экипажа требуются еще два человека для подачи выстрелов с использованием специального конвейера, смонтированного в кормовой части башни.)

Установленные в башне прицельные приспособления позволяют вести стрельбу как прямой наводкой, так и с закрытых огневых позиций. Имеется также система приема и передачи исходных данных для стрельбы. Они могут передаваться по проводному каналу и по радио.

Возимый боекомплект самоходной гаубицы состоит из 50 выстрелов раздельно-гильзового заряжания. Стрельба ведется осколочно-фугасными снарядами ОФ-45 (вес 43,56 кг), активно-реактивными снарядами ОФ-61 (вес 42,86 кг), кассетными снарядами 3023 каждый с 42 кумулятивными противотанковыми суббоеприпасами (вес 42,80 кг), а также снарядами-постановщиками активных радиолокационных помех 3НСО и спецбоеприпасами 3ВДЦ8. Возможна также стрельба корректируемыми снарядами с лазерной подсветкой 3ОФ39 "Краснополь" и "Краснополь-М", а также всеми боеприпасами 152-мм гаубиц Д-20 и 2С3.

Дальность стрельбы осколочно-фугасным снарядом ОФ-45 составляет 24700 м, а активно-реактивным снарядом ОФ-61 — 28900 м. Во время демонстрационных стрельб "Мсты-С" в Абу-Даби корректируемый с помощью лазерной подсветки снаряд "Краснополь" (вес 50 кг) поразил движущийся танк с расстояния 12000 м.

Для постановки дымовых завес на лобовых бронелистах башни установлены спаренные дымовые гранатометы.

Шасси самоходной установки в значительной степени унифицировано с серийными танками Т-72 и Т-80. Сварной корпус по конструкции аналогичен корпусу танка Т-72, однако выполнен из листов броневой стали гораздо меньшей толщины. В кормовой части корпуса, в моторно-трансмиссионном отделении, установлен многотопливный V-образный двенадцатицилиндровьш дизельный двигатель В-84А. Он имеет систему жидкостного охлаждения, его максимальная мощность составляет 840 л. с. На некоторых сериях самоходных установок монтировался двигатель В-46-6 с ограниченной до 780 л. с. мощностью. Трансмиссия механическая, коробка передач имеет семь передач переднего хода и, одну — заднего.

В ходовой части использованы узлы и агрегаты основного боевого танка Т-80. С каждого борта имеется по шесть опорных и по пять поддерживающих катков. Ведущие колеса расположены сзади. Подвеска опорных катков независимая, торсионная. В узлах подвески первого, второго и шестого опорных катков использованы регулируемые телескопические амортизаторы. За счет их блокировки во время стрельбы обеспечивается эффективное гашение возникающих колебаний, что позволило отказаться от использования сошников.

Гусеница стальная с резино-металлическим шарниром и обрезиненной беговой дорожкой. Она взаимозаменяема с гусеницей танка Т-80.

На шоссе самоходная установка развивает максимальную скорость 60 км/час. Ее проходимость по пересеченной местности практически не отличается от проходимости основных боевых танков. Она преодолевает подъемы крутизной до 30°, вертикальные стенки высотой до 0,85 м и рвы шириной 2,6-2,8 м. Без предварительной подготовки форсирует броды глубиной 1,2 м, а для преодоления водных преград глубиной до 5 м оснащена, как и основные боевые танки, системой подводного вождения.

В состав оборудования самоходной гаубицы входят средства связи (танковое переговорное устройство, внешние проводные средства связи и радиостанция), имеется система приема и передачи данных для стрельбы. Самоходная гаубица имеет также систему защиты от ОМП, автоматическую противопожарную систему и систему герметизации казенной части орудия, предотвращающую проникновение пороховых газов в боевое отделение.

В передней части корпуса самоходной гаубицы имеется встроенное бульдозерное оборудование, с помощью которого в считанные минуты может быть вырыт окоп необходимой глубины.

Самоходная гаубица предлагается на экспорт, в том числе и с артчастью калибра 155 мм, которая может вести стрельбу снарядами "Краснополь-М", а также западными боеприпасами того же калибра. При этом стоимость одной САУ оценивается в 1,6 млн. долларов.

Тренажер САО 2Х51 предназначен для обучения и тренировки расчетов самоходных артиллерийских установок.

Для более эффективного использования огневых возможностей 152-мм самоходной гаубицы "Мста-С" на ее базе создан самоходный артиллерийский комплекс в следующем составе:

Комплекс автоматизированного управления огнем "Фальцет-М", включающий командно-наблюдательную машину (КНМ) командира дивизиона, командно-штабную машину (КШМ) начальника штаба дивизиона, до четырех командно-наблюдательных машин командиров батарей и столько же командно-штабных машин старших офицеров батарей. Этот комплекс выполняет следующие задачи:
- ведение артразведки, определение характера и координат целей;
- автоматизированное планирование стрельбы по целям с высокой точностью;
- автоматизированное управление стрельбой, в т. ч. управлямыми артиллерийскими снарядами и с применением РЛС;
- обеспечение совершения марша, автоматизация развертывания в боевой порядок и смены огневых позиций;
- автоматизированный обмен информацией с вышестоящими командирами, поддерживаемыми подразделениями и средствами разведки;
- автоматизация проведения топографической, метеорологической, баллистической и технической подготовки.
1) До 4 самоходных артиллерийских батарей, в составе каждой из которых имеется по одной машине КНМ и КШМ, до 8 самоходных гаубиц "Мста-С" и 6-8 машин для подвоза боеприпасов.
2) Автоматизированный радиолокационный комплекс разведки и управления стрельбой наземной артиллерии "Зоопарк-1". Он обеспечивает с вероятностью 0,8 по первому выстрелу разведку стреляющих систем противника и получение данных для корректировки стрельбы собственной артиллерии. Количество одновременно обрабатываемых целей в режиме разведки — не менее 12.
3) Радиопеленгационный метеорологический комплекс РПМК-1 "Улыбка". С его помощью обеспечивается оперативное получение данных о состоянии атмосферы: температуре, влажности и давлении воздуха, направлении и скорости ветра на стандартных высотах. Метеорологические бюллетени комплекса обрабатываются машинами управления артиллерийского комплекса.
4) Передовые артиллерийские разведывательные машины (ПРП-4М, ПРП-5 и др.) обеспечивают получение необходимой информации для решения тактических и огневых задач.
5) Машины технического обслуживания.
