СПГ-9
Станковый противотанковый гранатомет СПГ-9 «Копье» (индекс ГРАУ 6Г6)
Станковый противотанковый гранатомет СПГ-9 «Копье» (индекс ГРАУ 6Г6) принят на вооружение Советской армии в 1963 году (до сих пор находится на вооружении Российской армии) и также находился на вооружении государств бывшего Варшавского договора.
СПГ-9 относится к типу не автоматического, безоткатного оружия, оснащенной комбинированной , безоткатно-реактивной метательной системой. Эффект безоткатности орудия при выстреле достигается благодаря использованию открытой казенной части.
Орудие состоит из ствола с затвором, треножной станины, электрического механизма для производства выстрела, а также прицельных приспособлений. Гранатомет размещается на треножномстанке, с регулировкой расстановки ног, позволяющую изменять высоту линии огня от 390 до 700 мм. На ней расположены поворотный и подъемный механизмы. Также в войсках на ранних этапах эксплуатации гранатомета применялся колёсный станок.
На стволе размещены постоянная рукоятка для перекатывания оружия, мушка, кронштейн с рамкой прицела и ползун, предохранитель, защищающий наводчика от ожога во время ведения стрельбы от нагревающегося ствола, механизм извлечения гильзы после выстрела, элементы электрического механизма для производства выстрела. К стволу крепится затвор в форме сопла с механизмом, запирающим и открывающим ствол.
Для ведения прицельной стрельбы из СПГ-9 применяется 4-х кратный оптический прицел, который крепится на кронштейне ствола.
Пуск снаряда осуществляется с помощью электрического механизма, генератор которого вместе со спусковым механизмом и предохранителем расположен в станине. Также в состав этого механизма входит контактное и блокирующее приспособление, которое не позволяет производить выстрел снаряда при не полностью закрытом затворе.
Расчет СПГ-9 состоит из четырех человек; командира, наводчика, заряжающего и подносчика. Этот расчет способен переносить гранатомет в разобранном (походном) положении на большие расстояния, а также перемещать СПГ-9 в боевом положении при смене огневых позиций. Наибольшая масса гранатомета (с ночным прицелом) достигает 57,6 кг.
Модификации станкового гранатомета СПГ-9:
- десантный гранатомет СПГ-9Д (индекс ГРАУ — 6Г7)
- модернизированный гранатомет СПГ-9М (индекс ГРАУ — 6Г13)
-модернизированный десантный гранатомет СПГ-9ДМ (индекс ГРАУ — 6Г14)
-модификации с ночным прицелом ПГН-9 (индекс ГРАУ — 1ПН52) – СПГ-9Н, СПГ-9ДН, СПГ-9МН и СПГ-9ДМН
-на основе СПГ-9М было создано 73 мм гладкоствольное орудие 2А28 «Гром», вошедшее в комплекс вооружения боевой машины пехоты БМП-1.
Для повышения огневых возможностей мотострелкового подразделения, в борьбе с противником, была расширена номенклатура выпускаемых боеприпасов для данного гранатометов.
Выстрел ПГ-9В (индекс ГРАУ — 7П3) с противотанковой гранатой ПГ-9
Выстрел ОГ-9В (индекс ГРАУ — 7П4) с осколочной гранатой ОГ-9
Выстрел ОГ-9ВМ (индекс ГРАУ — 7П4М) с осколочной гранатой ОГ-9М
Выстрел ОГ-9ВМ1 (индекс ГРАУ — 7П4М1) с осколочной гранатой ОГ-9М1
Выстрел ПГ-9ВС (индекс ГРАУ — 7П14) с противотанковой гранатой ПГ-9С
Выстрел ПГ-9ВС1 (индекс ГРАУ — 7П20) с противотанковой гранатой ПГ-9С1
Выстрел ПГ-15В для орудия 2А28 «Гром»
Калибр 73 мм
Колесный станок СПГ-9Д
Масса гранатомета с прицелом 47,6 кг
Масса треножной станка 12 кг
Масса колесного станка 15,9 кг
Масса снаряда осколочного 3,7 кг
Масса снаряда бронебойного 2,6 кг
Длина гранатомета 2100 мм
Длина ствола 850 мм
Ночной прицел ПГН-9
Длина выстрела 770 мм
Длина снаряда 1115 мм
Ширина в боевом положении 990 – 1055 мм
Высота в боевом положении 800-820 мм
Угол обстрела в плоскости, град.:
- вертикальной (без перестановки треножной станины) от -3 до +7 (от-3 до+18)
- горизонтальной 30
Эффективная дальнобойность бронебойного снаряда 1300 м
Максимальная дальнобойность осколочного снаряда 4500 м
Время развертывания из походного положения в боевое (и наоборот) 35 секунд
Практическая скорострельность 5-6 выс/мин
Бронепробиваемость выстрела ПГ-9В 300 мм
Бронепробиваемость выстрела ПГ-9ВС 400 мм
Начальная скорость гранаты 435 м/с
Скорость полёта гранаты до 700 м/с
Расчет 4 чел

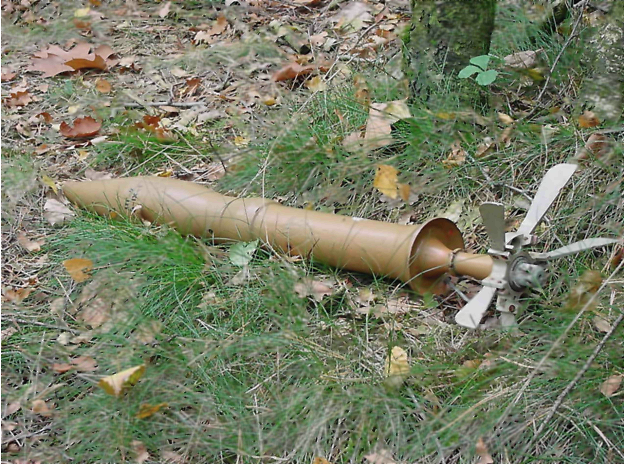

ПГ-9
