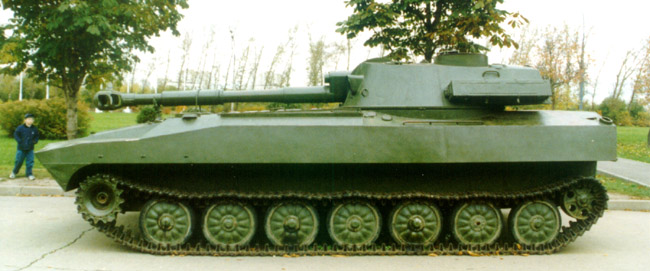

Самоходная гаубица 2С1 Гвоздика (Россия)

122-мм самоходная гаубица 2С1 "Гвоздика" предназначена для поражения открытой и укрытой живой силы, вооружения и военной техники противника. Разработка САУ 2С1 «Гвоздика» была начата по постановпению Совета Министров СССР №609-201 от 4 июля 1967 г. Артиллерийская часть САУ была создана в ОКБ-9 (-Уралмаш-) на базе 122-мм буксируемой гаубицы Д-30 и сохранила то же внутреннее устройство ствола, баллистику и боеприпасы. Новая гаубица получипа заводской индекс Д-32 и индекс ГРАУ 2А31. Шасси САУ 2С1 разработано специалистами ПО "Харьковский тракторный завод" на базе многоцелевого бронированного тягача МТ-ПБ. Первые четыре опытных образца 2С1 «Гвоздика» были сданы на полигонные испытания в августе 1969 года. На вооружение самоходка 2С1 «Гвоздика» принята в 1971 году, а в 1972 году начато ее серийное производство.


Корпус машины сварен из стальных плит, максимальная толщина которых достигает 20 мм. Такое бронирование обеспечивает защиту от огня легкого стрелкового оружия и осколков снарядов и мин малого калибра. Отделение управления и моторно-трансмиссионное отделение размещены в передней части корпуса, а боевое отделение — в средней и кормовой части корпуса, а также в башне. В башне размещаются три члена экипажа: впереди слева - наводчик орудия, за ним - командир установки и справа от орудия - заряжающий. В задней части корпуса самоходки хранятся боеприпасы.

Бронирование САУ противопульное и обеспечивает защиту от поражения бронебойными пулями калибра 7,62 мм на расстоянии 300 м.

Основное вооружение САУ 2С1 «Гвоздика» — 122-мм гаубица Д-32, размещенная в башне кругового вращения, которая установлена в кормовой части машины. Ствол гаубицы состоит из трубы моноблока, казенника, муфты, эжекциониого устройства и двухкамерного дульного тормоза. Затвор вертикальный клиновой с полуавтоматикой механического (копирного) типа. Подьемный механизм секторный с ручным приводом. Наведение орудия в вертикальной плоскости осуществляется в диалазоне углов от -3° до +70°. Тормоз отката гидравлический веретенного типа, накатник пневматический. Цилиндры тормоза отката и накатника закреплены в казеннике и откатываются вместе со стволом. Уравновешивание ствола производится пневматическим уравновещивающим механизмом толкающего типа. Механизм досылания электромеханического типа, предназначен для раздельной досылки снаряда и снаряженной гильзы в камору ствола после укладки их на лоток досылателя.

Самоходная гаубица 2С1 «Гвоздика» оборудована перископическим прицелом ПГ-2 (индекс 10П40), предназначенным как для стрельбы с закрытых позиций, так и для стрельбы прямой наводкой ПГ-2 состоит из панорамы, механического прицела с узлом согласования, оптического прицела прямой наводки ОП5-37, паpaллелограмного привода и электроблока.

Возимый боекомплект САУ 2С1 «Гвоздика» обычно состоит из 35 осколочно-фугасных и 5 кумулятивных снарядов. Самоходная гаубица может стрелять всеми типами боеприпасов от буксируемой гаубицы Д-30. Стрельба кумулятивным вращающимся снарядом БП-1 ведется специальным зарядом Ж-8 весом 3,1 кг; начальная скорость 740 м/с; дальность табличная 2000 м. Бронепробиваемость по нормали составляет 180 мм, под углом 60° — 150 мм, под углом 30° — 80 мм; от расстояния бронепробиваемость не зависит. При стрельбе фугасным снарядом максимальная дальность составляет 15300 м. При использовании активно-реактивного снаряда этот показатель возрастает до 21900 м. Также для нее был разработан снаряд с лазерным наведением "Китолов-2". Этот снаряд может с высокой степенью вероятности поражать неподвижные и движущиеся цели.

На самоходке установлен 210-киловаттный дизельный двигатель ЯМЗ-238, позволяющий машине развивать максимальную скорость по шоссе 60 км/ч, С двигателем сблокирована механическая трансмиссия. Ходовая часть самоходной гаубицы 2С1 «Гвоздика» состоит, применительно к одному борту, из семи опорных катков, ведущего колеса переднего и направляющего колеса заднего расположения, поддерживающих роликов нет. Опорные катки выполнены из алюминиевого сплава. Между ступицей и внешним кольцом с резиновым бандажом каждого катка приварены два диска, образующие внутреннюю воздушную камеру, которая увеличивает плавучесть машины. Ведущие колеса, расположенные в передней части корпуса, имеют съемные зубчатые венцы, что облегчает их замену при чрезмерном износе. Механизм натяжения гусениц размещается внутри корпуса. Регулировка натяжения гусениц также осуществляется изнутри машины. Гусеницы с резинометаллическими шарнирами имеют ширину 400 мм, но могут заменяться на более широкие (670 мм) для повышенной проходимости по снегу и заболоченным участкам.

Подвеска 2С1 «Гвоздика» состоит из четырнадцати торсионных валов, расположенных поперек машины. По этой причине опорные катки с правого борта смещены немного вперед по отношению к каткам левого борта. С балансирами первых и последних опорных катков взаимодействуют гидравлические амортизаторы автомобильного типа. Вертикальный ход этих опорных катков дополнительно регулируется пружинными буферами.

САУ 2С1 «Гвоздика» имеет герметический корпус и преодолевает водные преграды вплавь. Движение на плаву осуществляется посредством перематывания гусениц, при этом машина развивает скорость 4,5 км/ч. Однако здесь есть ряд ограничений. Так скорость течения воды не должна превышать 0,6 м/сек, а высота волн не должна быть выше 150 мм. Кроме того, при преодолении водных преград на борту установки не должно быть более 30 выстрелов.

Боевая масса 2С1 «Гвоздика» не превышает 16 т, что позволяет транспортировать ее самолетами военно-транспортной авиации. Машина этого типа состоит на вооружении сухопутных войск Алжира, Анголы, Болгарии, Венгрии. Ирака. Иемена, Ливии. Польши. России, Сирии, Словакии, Чехии, Эфиопии и бывшей Югославии.

Тактико-технические характеристики 122-мм САУ 2С1 «Гвоздика»
Боевая масса, т 15,7
Экипаж, чел. 4
Габаритные размеры, мм'
длина с пушкой вперед 7265
длина корпуса 7265
ширина 2850
высота 2285
клиренс, мм 400
Бронирование, мм: 20, круговая защита от бронебойной пули Б-32 с дистанции 300 м
Вооружение 122-мм гаубица Д-32
Боекомплект 40 выстрелов
Скорострельность, выстр./мин 4-5
Двигатель  ЯМЗ-23а, V-образный, 4-х тактный двигатель жидкостного охлаждения, мощность 210 кВт
Удельная мощность двигателя, кВт/т 13,4
Удельное давление на грунт. Мпа 0,047
Максимальная скорость, км/ч:
по шоссе 60
на плаву 4.5
Запас хода по шоссе, км 500
Запас топлива, л 550
Преодолеваемые препятствия:
высота стенки, м 0.70
ширина рва. м 2,75
глубина брода, м плавает
