Корабельная артиллерия

Корабельная артиллерия прошла за тысячелетия длинный путь — от катапульты гребных судов до главного калибра дредноутов, но и в третьем тысячелетии по-прежнему сохраняет свое значение. Ее будущее теперь связано с новыми технологиями и «умными» боеприпасами.

Серьезный удар по дальнейшему совершенствованию корабельной артиллерии после Второй мировой войны нанесло бурное развитие ракетного оружия. В 1967 году за считанные минуты израильский эсминец «Эйлат» был без труда потоплен двумя египетскими ракетными катерами (советского производства класса «Комар»). Это стало всемирной сенсацией и вызвало чрезмерную эйфорию у политиков и адмиралов. Казалось, еще несколько лет — и артиллерийские орудия можно будет использовать только для праздничных салютов. К тому же несколькими годами ранее тогдашний cоветский руководитель Никита Сергеевич Хрущев поставил крест сразу на нескольких типах советских кораблей, имевших в качестве главного средства артиллерию. Решением Хрущева в 1950-х были прекращены все работы по корабельным орудиям калибра свыше 76 миллиметров, и почти два десятилетия морские артсистемы среднего и крупного калибра в России не разрабатывались.

Однако локальные конфликты 1950—1960-х годов показали — пушки еще рано списывать на берег. Например, в годы войны в Корее 406-мм орудия линкоров типа «Айова» стали самыми эффективными из всех артсистем, применявшихся американскими войсками. Высокий боевой потенциал этих орудий проявился и в годы войны во Вьетнаме, а зарубежные эксперты сравнивали огонь линкора «Нью-Джерси» с мощью бомбовых ударов одновременно 50 самолетов. Командование же ВМС США, оценивая действия своих стальных гигантов, посчитало, что их способность действовать практически при любых погодных условиях, высокая точность и эффективность огня по поражению защищенных целей выдвинули линейный корабль на первое место в сравнении с полевой артиллерией, бомбардировочной и штурмовой авиацией. И вот в 1975 году в США после 11-летнего перерыва в строительстве эсминцев в состав флота входит первый корабль этого класса, но уже нового поколения. «Спрюэнсы», главный калибр которых включал две 127-мм одноорудийные артустановки Mk45 с дальностью стрельбы около 24 километров, стали важным этапом в мировом военном кораблестроении и ознаменовали собой начало новой эпохи корабельной артиллерии. Причем в том же году британцы (также после длительного, 22-летнего, перерыва) передали своему флоту эсминец «Шеффилд», вооруженный 114-мм автоматизированной артустановкой Mk8 компании «Виккерс». Установка имела дальность стрельбы 20 километров, скорострельность 25 выстр./мин и могла открыть огонь спустя 15 секунд после получения команды. Но во многом именно благодаря «Спрюэнсу» и «Шеффилду», как это ни парадоксально, появились самые мощные корабельные орудия и самые лучшие эсминцы последней четверти ХХ века: советские 130-мм комплексы АК-130 и корабли проекта 956.

Шесть тонн металла в минуту

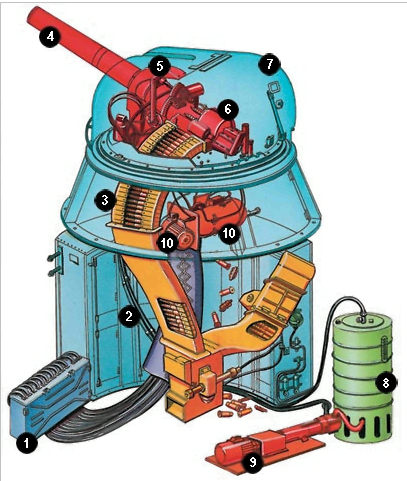

В конце 1960-х годов ленинградскому КБ «Арсенал» поручили ответственное задание: создать новую 130-мм морскую башенную артустановку, технические характеристики которой в 3—5 раз превышали бы любые зарубежные аналоги по скорострельности и количеству выстрелов, готовых к автоматической стрельбе, да еще и при возможности смены типа боезапаса во время беглой стрельбы.

Соревноваться же было с кем. Например, американцы, осознавая огромный потенциал ракетного оружия, работы по корабельной артиллерии тем не менее не прекращали и в 1955 году приняли на вооружение 127-мм одноорудийную автоматическую установку Mk42. Масса башни — 63 тонны, орудия — 2,5 тонны, снаряда — 31,75 килограмма, а всего выстрела — 48,5 килограмма. Орудие наводилось по горизонтали от –180° до 180° (40 °/с), а по вертикали — от –7° до 85° (25 °/с). Практическая скорострельность — 20 выстр./мин, максимальная дальность стрельбы по воздушной цели — 14,4 километра, по надводной и по берегу — 21,9 километра. Для стрельбы были постоянно готовы 40 снарядов, уложенных в два барабана с двусторонней автоматической подачей, начальная скорость снаряда — 808 м/с. А в 1971 году ей на смену заступила усовершенствованная артсистема Mk45 — такого же калибра, но с намного лучшими характеристиками. Масса башни была уменьшена за счет использования армированного алюминия, а подача боеприпасов производилась из магазина барабанного типа на 20 унитарных выстрелов.

Особенно трудной задачей для советских оружейников стала разработка рациональной схемы питания артустановки боезапасом. Во-первых, нужно было сократить до минимума количество перегрузок боезапаса при его автоматической подаче из подбашенного отделения на линию огня. А во-вторых, необходимо было обеспечить безопасность боеприпасов при перемещении. Эту задачу решили, создав впервые в артиллерийской практике унитарный патрон калибра 130 миллиметров — раньше, чем подобный патрон сделали американцы. Да и вся система вышла уникальной: ее оригинальность подтверждена 77 авторскими свидетельствами на изобретения.

Этот комплекс и входящее в него орудие А-218 до сих пор превосходят по своим характеристикам все существующие зарубежные корабельные артустановки схожего калибра. А когда на просторы Мирового океана вышел головной эсминец проекта 956 — первый корабль, вооруженный новым орудием, западные военно-морские эксперты были в шоке. Еще бы: четыре ствола эсминца, названного «Современный», за минуту выпускали во врага более 6 тонн снарядов (!) — рекорд, которому могли бы позавидовать некоторые линкоры и к которому до сих пор не могут приблизиться ни американские, ни европейские конструкторы.

Управление стрельбой в АК-130 осуществляется при помощи РЛС управления огнем МР-184 «Лев» в составе двухдиапазонного радара сопровождения цели, телевизира, лазерного дальномера и аппаратуры селекции подвижных целей и помехозащиты. «Лев» может принимать целеуказание от общекорабельных средств обнаружения, выполнять точное измерение параметров движения воздушных, морских и береговых целей, вырабатывать углы наведения для двух артустановок, вести автоматическую корректировку стрельбы по морской цели по всплескам, а также выполнять автоматическое слежение за выпущенным снарядом. Основной снаряд — осколочно-фугасный с тремя типами взрывателей — способен пробить 30-мм гомогенную броню под углом 45° и взорваться уже за ней, нанеся цели максимальное повреждение. Воздушные же цели уничтожаются снарядами ЗС-44 с дистанционным взрывателем ДВМ-60М1 и снарядами ЗС-44Р с радиолокационным взрывателем АР-32, который обеспечивает поражение цели с промахом до 8 метров при стрельбе по противокорабельным ракетам и до 15 метров при стрельбе по самолетам.

Кроме того, у АК-130 имеется автоматическая система перегрузки боезапаса из артиллерийского погреба в подбашенное отделение установки: она обеспечивает комплексу возможность вести стрельбу непрерывно со скорострельностью до 60 выстр./мин, вплоть до полного опустошения своих погребов. Причем без какого-либо участия расчета. Такая вот пушка-робот.

Царь-пушка XX века

Восьмидесятые годы прошлого века стали своеобразной эпохой ренессанса корабельной артиллерии. Особенно активно работы по данной теме велись в СССР. Конструкторы, окрыленные успехами в создании автоматических артустановок калибра 100 и 130 миллиметров, решили замахнуться на нечто большее. И вот в 1983—1984 годах готов проект 406-мм корабельного гладкоствольного орудия, одновременно предназначенного для пуска управляемых ракет классов «поверхность — поверхность» и «поверхность — воздух». К тому же из этой «царь-пушки» предполагалось стрелять еще и оперенными снарядами, и глубинными бомбами, в том числе и ядерными. При этом артустановка (безбашенного типа) благодаря своим относительно небольшим габаритам и массе — вес установки при одноярусном погребе составлял всего 32 тонны — могла размещаться на надводных кораблях водоизмещением от 2000 тонн, то есть даже на сторожевиках.

Башню из конструкции корабельной артустановки удалось исключить за счет заглубления оси цапф ниже палубы на 0,5 метра. Правда, это ограничило угол возвышения диапазоном от 30° до 90°. Стенки же ствола уменьшили за счет использования гаубичной баллистики. Уравновешивание качающейся части, размещенной под боевым столом и проходившей через амбразуру купола, осуществили при помощи пневматического уравновешивающего механизма.

Заряжание орудия (только при угле возвышения 90°) сразу из погреба при помощи элеватора-досылателя, установленного со основращающейся части. Причем допускалась быстрая смена типа боеприпаса — всего за 4 секунды и без предварительного дострела выстрелов, находящихся на путях подачи и досылки. Сам выстрел состоял из снаряда (ракеты) и поддона с метательным зарядом, который был един для всех типов боеприпасов. Все операции по подаче и досылке выполнялись автоматически.

Расчетная дальность стрельбы 110-килограммовыми снарядами — 42 километра, мощными 1200-килограммовыми боеприпасами — до 10 километров, а управляемые ракеты могли поражать цель на дальностях до 250 километров. Скорострельность снарядами — 15—20 выстр./мин, ракетами — 10 выстр./мин. Боевой расчет установки составлял всего 4—5 человек. Однако, несмотря на уникальность новой пушки, резолюция командования была лаконично отрицательной: «Калибр 406 миллиметров не предусмотрен стандартами отечественного ВМФ».

То ли снаряд, то ли ракета

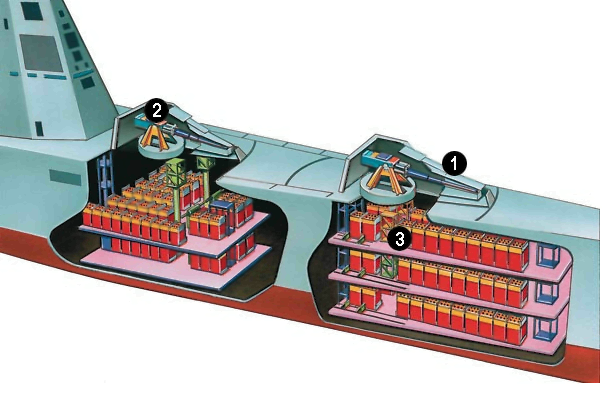

Дальнейшее развитие корабельной артиллерии тормозилось объективной причиной: традиционный снаряд представляет собой, строго говоря, «чушку», которую надо забросить как можно дальше. Но ведь пороховой заряд ограничен по массе и силе, поэтому конструкторы нашли оригинальный выход — создали реактивный снаряд, совмещающий в себе достоинства обычного снаряда, сбить который почти невозможно, и ракеты, реактивный двигатель которой дает возможность ей лететь на большую дальность.

Первыми в корабельной артиллерии такой снаряд массово применили американцы — в 127-мм артустановке Mk45, магазин барабанного типа которой мог брать взамен 20 обычных унитарных выстрелов 10 выстрелов раздельного заряжания с управляемыми реактивными снарядами «Дедай». Новые боеприпасы впервые испытали на эсминце «Бриско» в 1981 году. Они имели вес выстрела 48,87 килограмма при массе самого снаряда 29 килограммов и дальность стрельбы до 36,5 километра (почти в полтора раза больше, чем у обычного снаряда). Наведение на цель обеспечивалось подсветкой лучом лазера с корабля или вертолета. На вооружение снаряд приняли в противокорабельном исполнении, хотя испытывался также и его зенитный вариант.

Но увеличить дальность полета снаряда — это лишь полдела. Ведь на больших дальностях и отклонение может быть весьма существенным, вплоть до сотни-другой метров. А значит, надо корректировать траекторию полета боеприпаса. Как? А так, как это реализовано на межконтинентальных баллистических ракетах: американцы установили на снаряд совмещенный блок инерциальной навигационной системы и приемника сигналов GPS. Пришлось, правда, поработать, чтобы сделать блок навигации устойчивым к огромным перегрузкам, ведь снаряд при покидании ствола орудия испытывает до 12 000 g!

24 сентября 2003 года подобный снаряд — BTERM, созданный специалистами компании АТК, в ходе испытания на полигоне Уайт-Сэндс менее чем за три минуты преодолел 98 километров и упал в круг диаметром 20 метров. В полете снаряд, выпущенный из стандартного 127-мм орудия Mk45, откорректировал свою траекторию по данным девяти спутников системы NAVSTAR. Максимальная расчетная дальность стрельбы таким снарядом составляет 116 километров.

Интересно, что в качестве боевой части снаряда-ракеты ERGM (весом в 50 килограммов), разрабатывавшегося другой компанией («Рейтеон»), было решено использовать кассетный боеприпас с 72 суббоеприпасами ХМ80, предназначенными для поражения личного состава и небронированных целей. Бронетехнику такой снаряд поражать не может, и это очень не понравилось американским морпехам. «Это хороший тандем — 127-мм корабельное орудие и управляемый снаряд, но все же он пока не дает нам необходимый мощи, так что нам пока остается надеяться лишь на наши 155-мм гаубицы, которые, правда, во время высадки еще надо доставить на берег», — заявил один из генералов.

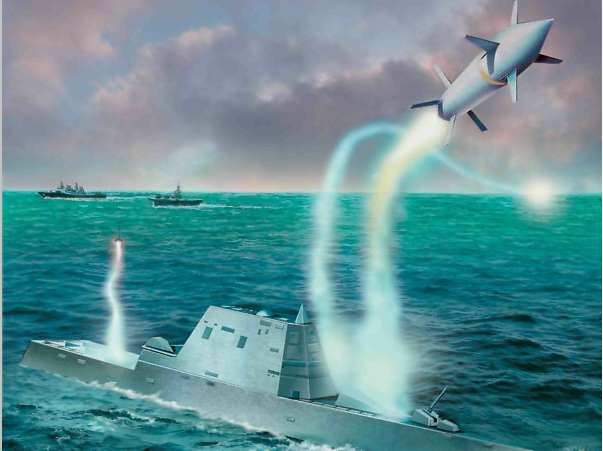

Схожесть нового снаряда с МБР придает характер работы его двигательной установки и тип траектории полета: реактивный двигатель просто разгоняет снаряд и выводит его на соответствующую высоту, с которой он как бы планирует на цель, корректируя траекторию с помощью навигационной системы и управляющих плоскостей.

Впрочем, в 2008 году обе программы, BTERM и ERGM, были закрыты по причине разбухания их стоимости. Ведь, например, снаряд ERGM вырос в закупочной цене с 45 000 до 191 000 долларов, хотя, для сравнения, армейский управляемый снаряд М712 «Копперхед» стоит всего 30 000 долларов. Но аналогичные работы сегодня ведутся и в США, и в других странах.

Система Гатлинга на новый лад

Когда в 1862 году американский врач-гомеопат Ричард Гатлинг запатентовал многоствольную систему с вращающимся блоком стволов, мало кто мог предположить, что служить она будет даже в новом тысячелетии. Но именно такая артсистема могла противостоять самому серьезному врагу надводных кораблей — реактивным самолетам и противокорабельным ракетам. Среди таких «многостволов» наиболее известны американский «Фаланкс» и российский АК-630.

Первые 20-мм комплексы Mk15 «Фаланкс» поступили на вооружение ВМС США в апреле 1980 года. «Пилотным» носителем стал авианосец «Америка», после чего этой системой в массовом порядке стали вооружаться все надводные корабли американского флота, начиная с фрегатов. В состав комплекса входят: боевой модуль Mk16, выносной пульт управления Mk339 у боевого модуля и выносной пульт управления Mk340 для дистанционного управления комплексом с удаленного поста.

«Фаланкс» является «оружейной системой с замкнутым контуром»: его система управления выполняет одновременно сопровождение цели и сопровождение/корректировку трассы выпущенных снарядов. Таким образом, стальной рой как бы следует за целью и в конце концов поражает ее.

Комплекс полностью автономен, его система наведения в составе РЛС обнаружения и антенны станции сопровождения размещены под радиопрозрачным «колпаком». Боевая же часть установки — это автоматическая скорострельная пушка «Вулкан», созданная по схеме Гатлинга. Блок из шести стволов закреплен на роторе, приводимом во вращение 20-сильным электромотором T48, причем стволы расположены не параллельно, а наклонно — под углом 0,75°, то есть блок стволов как бы «расширяется» в сторону казенной части.

Питание пушки беззвеньевое, подача боеприпасов осуществляется из магазина цилиндрической формы, который располагается непосредственно под пушечным блоком и соединяется с пушкой при помощи двух металлических лент, крепящихся к передней нижней части магазина справа. Выстрелы в магазине располагаются между радиальными перегородками, на «рельсах», и при помощи центрального ротора в форме архимедова винта постепенно подаются в конвейер для стрельбы. Перезарядка магазина занимает не более получаса. В ходе испытаний было установлено, что «Фаланкс» может работать в непрерывном режиме без охлаждения до 30 минут.

Обычно на кораблях ВМС США дежурный режим для комплекса «Фаланкс» подразумевает, что он включен и автоматически выполняет наблюдение в определенном секторе с целью обнаружения «враждебно настроенных» воздушных и изредка малоразмерных надводных целей. При этом, обнаружив цель, система управления огнем производит (тоже в автоматическом режиме) выработку данных целеуказания и передает их на боевой модуль для стрельбы, наводя его на цель. По отзывам американских моряков, по причине отсутствия в СУО комплекса прибора-запросчика «свой — чужой», он наводится кратковременно на все попадающие в поле зрения цели — даже на свои самолеты, покидающие авианосец или садящиеся на него.

«Он похож на слепого питбуля и требует постоянного контроля за работой со стороны оператора», — так охарактеризовал ЗАК «Фаланкс» один из обслуживающих его моряков с авианосца «Энтерпрайз». Так что решение на открытие огня все же принимает человек, а СУО комплекса выполняет контроль результативности огня и в случае необходимости выдает новые данные для стрельбы. Огонь ведется до тех пор, пока цель не исчезнет из поля зрения РЛС СУО или пока оператор не прекратит стрельбу сам.

Российским аналогом «Фаланкса» является сегодня комплекс АК-630М (есть еще облегченный вариант АК-306, а также спаренная артустановка АК-630М-2 «Дуэт», разработанная на базе аналогичной системы «Рой» с применением технологии «стелс»). Максимальный темп стрельбы АК-630М составляет около 5000 выстрелов в минуту, а у «Дуэта» с двумя автоматами он возрастает до 10 000 выстрелов в минуту! Такая очередь в буквальном смысле режет металл ракеты или корпус корабля, как нож масло, потому и прозвали наши установки «металлорезками». Но у российских оружейников есть еще и комплексы «Кортик» и «Пальма», где в едином боевом модуле совмещены 30-мм скорострельные пушки и пусковые установки сверхзвуковых зенитных управляемых ракет: ракеты поражают цель на дальнем рубеже, а пушки «добивают» прорвавшегося врага на ближней дистанции.

Пушка возвращается под воду

Во времена, когда субмарины еще не могли долго находиться под водой и торпед на борту было маловато (да у них и системы самонаведения не было), артиллерийские орудия стали обязательным атрибутом подлодки. В ряде стран даже создали «подводные мониторы», главным оружием которых являлись не торпеды, а крупнокалиберные орудия. С развитием ракетоторпедного оружия пушки на субмаринах стали не нужны. Но теперь, похоже, они вновь туда возвращаются.

Идею оснащения подводных лодок подъемно-мачтовым устройством с установленной на нем 30-мм автоматической артустановкой предложил консорциум немецких фирм в составе HDW, GABLER Maschinenbau и подразделение Mauser Werke Oberndorf концерна Rheinmetall Waffe Munition GmbH.

Разработчикам необходимо было решить целый комплекс задач, чтобы новое оружие отвечало основным требованиям адмиралов. В частности, калибр должен был быть примерно 25—30 миллиметров, орудие должно было дистанционно управляться оператором, находящимся в прочном корпусе, и обладать малой отдачей. Кроме того, пушка должна была уметь стрелять под водой, на перископной глубине, и обладать высокой точностью стрельбы (для подлодки малый расход боеприпасов — очень важное условие).
Проект, получивший обозначение «Мурена», предполагал размещение 30-мм автоматической пушки «Маузер» RMK 30х230 в специальном контейнере диаметром 0,8 метра, располагаемом в ограждении рубки субмарины и выдвигаемом за ее габариты почти на 4,5 метра при помощи подъемно-мачтового устройства. После этого шток-цилиндр с гидравлическим приводом как бы «выдавливал» пушку из контейнера и уже через пару мгновений она была готова к стрельбе.

Уникальность пушки RMK 20x230, создававшейся изначально для европейского боевого вертолета «Тигр», заключается в том, что она не имеет отката и использует выстрелы со сгорающей гильзой, в которую снаряд утоплен почти полностью. Кроме того, пушка — револьверного типа, имеет барабан на четыре выстрела, подаваемые в камору барабана не сзади, а спереди. Это привело к основательному сокращению казенной части оружия и, соответственно, уменьшило его общую массу. Плюс беззвеньевая подача боеприпасов, а для обеспечения наведения пушки и ее заряжания используется специальный электропривод. Скорострельность — 300 выстр./мин, стрельба ведется очередями по 3—4 снаряда. Выстрелы имеют особую маркировку соответственно типу снаряда, что позволяет стрелку быстро производить смену боеприпасов в зависимости от характера обстреливаемой цели.

Энергетический бросок

И все же пороховой выстрел — это уже вчерашний день, в лучшем случае сегодняшний. День завтрашний принадлежит корабельным орудиям, созданным на совершенно иных принципах: в одних снаряд будет посылаться в цель мощью электромагнитного импульса, а в других роль снаряда будет и вовсе играть пучок лазера.

В чем прелесть электромагнитной пушки, или, как ее еще называют, рейлгана? Визуально оценить потенциальную мощь такого оружия можно довольно просто: достаточно взять диск с американским блокбастером «Стиратель», где герой Арнольда Шварценеггера по-македонски, с двух рук, лихо «мочит» с помощью электромагнитных штурмовых винтовок террористов и предателей, собиравшихся продать партию как раз этих самых винтовок русской (ну а какой же еще, спрашивается) мафии. Впрочем, ручное электромагнитное оружие — это пока все же тема для фантастов, но большая электромагнитная пушка вскоре, вполне вероятно, сможет потеснить пороховую артиллерию на корабельной палубе.

Принцип действия рейлгана выглядит так: дизель-генератор заряжает группу конденсаторов, которые по команде «Огонь!» подают ток в миллионы ампер в ствол на две параллельные пластины-рельсы, создавая, та ким образом, вокруг них мощное магнитное поле. Цепь замыкается при помощи вставки, которая расположена непосредственно за снарядом и как бы толкает его магнитным полем вперед.

Первое испытание электромагнитного орудия было проведено в январе 2008 года: американским конструкторам удалось добиться на самом большом в мире рейлгане рекордной энергии выстрела — более 10,64 МДж. Это все равно что кинетическая энергия несущегося на скорости 100 км/час и груженного под завязку большого самосвала. И хотя это составило всего 33% от максимальной мощности пушки, трехкилограммовый снаряд удалось разогнать до скорости 2,52 км/с!

Когда же инженеры на базе этого прототипа построят настоящую корабельную установку, она сможет выбрасывать снаряд с энергией 64 МДж: начальная скорость снаряда составит до 6 км/с, а его скорость в момент попадания в цель будет около 1,7 км/с. Скорострельность такой системы может составить от 6 до 12 выстр./мин, а максимальная дальность — до 250 миль, или около 460 километров (при требовании ВМС США обеспечить дальность не менее 200 миль — 370 километров). Это в 12 раз больше, чем у американских 127-мм орудий Mk45 с реактивным снарядом «Дедал» и 406-мм орудий Mk7 линкоров типа «Айова» со стандартным зарядом. Приоритетный носитель для рейлгана — перспективные американские эсминцы и крейсеры.

Второе оружие — корабельный вариант лазерной пушки, а точнее, семейство лазерных боевых комплексов, в том числе даже высокоэнергетическая лазерная установка для субмарин. Правда, только как средство самообороны от малоразмерных целей, летательных аппаратов и ракет. Замена торпедам и ракетам на подлодке появится еще не скоро. Да и работы по лазерной пушке для самообороны активно пошли только после террористической атаки на американский эсминец УРО «Коул», который подорвала моторная лодка-брандер (хотя работы по созданию лазера для борьбы с ракетами велись еще с 1971 года и именно флот первым создал лазер мегаваттного класса — MIRACL).

Но теперь эта тема официально прописана в концепции разработки перспективных систем военно-морских вооружений «Удар с моря», а несколько лет назад начались работы по интеграции высокоэнергетического лазера в комплекс «Фаланкс»: лазерная установка должна заменить пушечный блок, а на месте магазина расположится энергетический блок. Время перезарядки лазерной пушки — 10 секунд. Прорабатывается также и вариант с использованием низкоэнергетического лазера — для борьбы с противокорабельными ракетами, оснащенными головками самонаведения.

Вполне вероятно, что и рейлган на суперэсминцах, и лазерную пушку на подлодках мы увидим уже через 10—15 лет.

Иллюстрации Михаила Дмитриева
