Оборудование окопа

      Инженерное оборудование и маскировка позиций

В любом бою, необходимо максимально использовать защитные и маскирующие свойства местности и местных предметов, как от обычных, так и от ядерных средств поражения.

1. Защитные свойства местности

Фортификационное оборудование позиционных районов (позиций, рубежей, районов рассредоточения и т. п.) проводится в целях обеспечения устойчивого управления частями и подразделениями, повышения эффективности применения оружия, надежной защиты личного состава, вооружения и техники от средств поражения, а также усиления охраны и обороны расположения войск.
Оборудование позиций и районов расположения войск достигается устройством удобных и хорошо маскированных огневых позиций, устройством заграждений и защищенных сообщений.
Все эти инженерные сооружения, обеспечивающие выполнение той или иной боевой задачи (огонь, маневр, наблюдение) под огнем противника или обеспечивающие защиту своих сил и средств от средств поражения противника, называются фортификационными сооружениями.
оражений.
При использовании имеющихся на местности воронок от снарядов, выемок, канав, насыпи, обратных скатов, оврагов ослабляется поражающее действие обычных средств поражения и ударной волны ядерного взрыва.
На открытой местности лучше располагаться за обратными скатами возвышенностей.
Более надежно защищают узкие, глубокие и извилистые овраги, лощины, карьеры, расположенные перпендикулярно или под углом к направлению распространения ударной волны. Однако, располагаясь в оврагах, котлованах, за обратными скатами высот, необходимо иметь в виду, что укрытые откосы в слабых грунтах могут обрушиться, по этому их следует закрепить.
Защитные свойства местности могут быть увеличены за счет углубления естественных выемок, устройства специальных врезок в скаты высот, в откосы оврагов, в крутости холмов и т.п.
Лесной массив ослабляет воздействие поражающих факторов ядерного взрыва. Однако при расположении войск в лесу личный состав и технику следует защищать от ударов падающих сучьев, обломков и стволов деревьев устройством простейших укрытий.
Выполняя задачи в лесистой местности, лучше использовать поляны, прогалины и вырубки, покрытые кустарником.

2. Оборудование одиночного окопа, парных окопов для стрельбы из автомата

Для ведения огня, наблюдения и защиты от средств поражения личный состав на занимаемых позициях устраивает сначала одиночные окопы для стрельбы лежа, затем углубляет их для стрельбы с колена и стоя. Перед отрывкой окопа каждый солдат применяется к местности, располагаясь так, чтобы иметь хороший обзор и обстрел в заданном секторе и не быть заметным противнику. Затем солдат отрывает одиночный окоп для стрельбы лежа и расчищает себе обзор и обстрел, если ему мешают местные предметы.

2.1. Одиночный окоп

Одиночный окоп представляет собой выемку с насыпью впереди и с боков, обеспечивающую удобное размещение оружия и солдата при ведении огня и защиту от средств поражения противника. В одиночном окопе для стрельбы лежа выемка делается шириной 60 см, длиной 170 см и глубиной 30 см, чтобы солдат в ней был полностью скрыт. Для удобства стрельбы в передней части выемки оставляется порожек шириной 25-30 см на 10 см выше дна окопа, обеспечивающий опору для локтей. Вынутая при отрывке земля выбрасывается вперед (в сторону противника) и образует насыпь, которая называется бруствером.

Одиночный окоп для стрельбы из автомата лежа

При ведении огня из окопа в сторону одного из флангов, высота бруствера окопа со стороны противника (с фронта) делается на 20 см больше, чем в секторе обстрела. Объем вынутого грунта 0,3 м3. На устройство требуется 0,5 чел. час.



Одиночный окоп для стрельбы из автомата лежа

Отрывка одиночного окопа под огнем противника

Каждый солдат, не ожидая приказаний командира, углубляет окоп для стрельбы лежа, создавая одиночный окоп для стрельбы с колена, а затем для стрельбы стоя на дне рва.

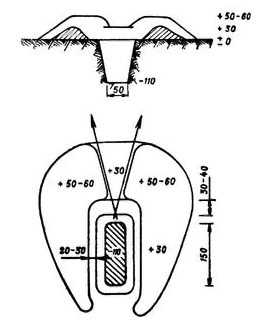

Одиночный окоп для стрельбы с колена и стоя

Одиночный окоп для стрельбы с колена и стоя устраивается путем доотрывки в глубину одиночного окопа для стрельбы лежа соответственно до 60 см и 110 см. При отрывке окопа грунт выбрасывается вперед и в стороны, создавая бруствер высотой 40–60 см. В секторе обстрела высота бруствера уменьшается до 30 см, образуя выемку с пологими скатами – открытую бойницу.



Одиночный окоп для стрельбы из автомата с колена

Одиночный окоп для стрельбы из автомата стоя

Объем вынутого грунта при оборудовании одиночного окопа для стрельбы из автомата с колена 0,8м3; на устройство требуется 1,2 чел. час. Объем вынутого грунта при оборудовании одиночного окопа для стрельбы из автомата стоя 1,4 м3; на устройство этого окопа требуется 1,5 чел. час.
Одиночный окоп для стрельбы стоя на дне рва в полтора раза снижает радиус зоны поражения при воздействии атомного оружия по сравнению с размещением на открытой местности.

2.2. Парный окоп

Помимо одиночных окопов, могут устраиваться парные окопы, в которых размещаются два солдата. В этом случае земляную отрывку рекомендуется делать в виде щели прямоугольного или ломаного начертания в плане длиной до 3 м. Для размещения ног при отдыхе лежа по концам земляной отрывки внизу могут отрываться ниши.

Окоп для двух стрелков:
а – прямолинейного начертания; б – ломаного начертания

Окопы от воздушного наблюдения маскируются маскировочным полотном с вплетением в нее травы, веток и другого подручного материала.
Солдат отрывает пехотной лопатой в средних грунтах одиночный окоп для стрельбы лёжа за 15-20 мин, для стрельбы с колена за 45мин и для стрельбы стоя на дне рва за 1,5 ч. Время на устройство парного окопа соответственно в 1,5 – 2 раза больше.

Норматив №1 – отрывка и маскировка окопов

ИСХОДНОЕ ПОЛОЖЕНИЕ: - Место отрывки окопа указывается командир отделения.





Наименование норматива

Условия (порядок)
выполнения

Категория обучаемых

Оценка по времени

Отлично

Хорошо

Удовлетв.

отрывка и маскировка окопов

Отрывка производится пехотной лопатой, маскировка подручными материалами

Солдаты, сержанты

Окоп для стрельбы из автомата лежа

25 мин

27 мин

32 мин

Окоп для стрельбы из автомата с колена

55 мин

1 ч

1 ч 10 мин

Окоп для стрельбы из автомата стоя

1 ч 30 мин

1 ч 40 мин

2 ч



3. Маскировка

3.1. Выбор места расположения окопов и их маскировка.

Место расположения окопов должно удовлетворять следующим основным условиям:

  • допускать хороший обзор и обстрел впереди лежащей местности па дистанцию не менее 400 м, обзор и обстрел подступов к соседним окопам;
  • способствовать маскировке окопа, благодаря чему значительно уменьшается эффективность огня противника;
  • обеспечивать возможно более скрытое сообщение с тылом и с соседними окопами;
  • благоприятствовать производству работ по устройству и оборудованию окопа.

Под хорошим обстрелом подразумевается отсутствие мертвых (необстреливаемых) пространств в пределах сектора обстрела.
Наилучший обзор и обстрел подступов к позиции дает расположение окопа на скате холма, обращенного в сторону противника. При расположении окопа у подошвы ската обеспечивается настильность огня, при которой цели поражаются на всем протяжении полета пули.
Расположение окопа у топографического гребня обычно открывает обзор на дальние расстояния, но обстрел без мертвых пространств, как правило, возможен лишь на самые короткие дистанции.
С точки зрения обстрела наиболее удобным местом расположения окопа считается боевой гребень. Боевым гребнем называется линия на переднем (обращенном в сторону противника) скате возвышенности, с которого возможен обстрел до подошвы ската без мертвых пространств.
Маскировка окопов обычно достигается искусным расположением их на местности. Окоп хорошо и легко маскируется при расположении его в кустарнике, в высокой траве, в местах, плохо видимых противнику и не просматриваемых с его наземных наблюдательных пунктов.
Однако, добиваясь маскированного расположения окопа, нужно стремиться к тому, чтобы не усложнялись условия выполнения поставленной огневой задачи, не ухудшался обстрел местности в заданной полосе.
Один из основных способов маскировки окопов - одернование. При нехватке дерна для маскировки брустверов дополнительную заготовку его производят в стороне или в тылу от окопа и подносят на носилках к месту работ. Заготовлять дерн лучше в тех местах, где намечена постройка ложных окопов. Площадь, с которой снимается дерн, по своей форме и размерам должна быть похожа на обычный окоп.
