Боевая техника ВВС РФ
Военная техника и вооружение ВВС
Дальняя авиацияявляется основным ударным средством Военно-воздушных сил, предназначена для поражения группировок войск, авиации, военно-морских сил противника и разрушения его важных военных, военно-промышленных, энергетических объектов, узлов коммуникаций преимущественно в стратегической и оперативной глубине. Может привлекаться также для ведения воздушной разведки и минирования с воздуха.
Основные типы стратегических и дальних бомбардировщиков Ту-160, Ту-95МС, Ту-22М3.

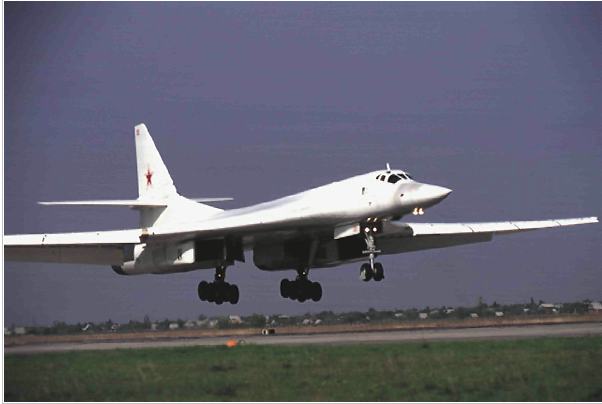

Стратегический бомбардировщик Ту-160
|
|
Размах крыла Длина самолета Высота самолета Масса Двигатели Тяга Практический потолок Максимальная скорость Экипаж Вооружение
Дальность полета |
35.6 - 55.7 м 54.1 м 13.1 м 275 т 4 ДРТД НК-32 4 х 25500 кгc 16 км 2230 км/ч 4 человека 12 крылатых ракет, бомбы (корректируемые, ядерные) 14600 км |
.png)

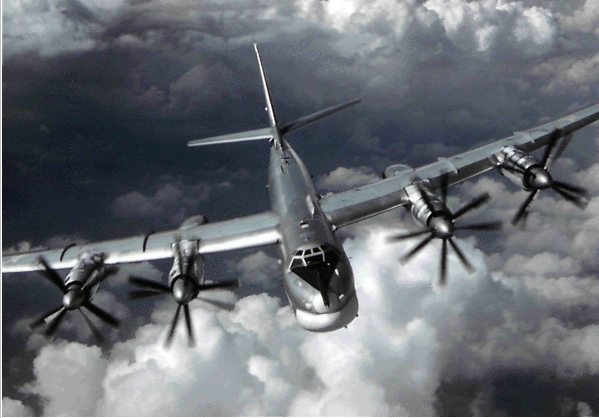

Стратегический бомбардировщик Ту-95 МС
|
|
Размах крыла Длина самолета Высота самолета Масса Двигатели Тяга Практический потолок Максимальная скорость Экипаж Вооружение
Дальность полета |
50.1 м 49.1 м 13.3 м 185 т 4 ТВД НК-12МП 4 х 15 000 л.с. 12 км 830 км/ч 7 человек двухствольная 23-мм пушки ГШ-23, 6 крылатых ракет,25 т бомб, морские мины 12500 км |

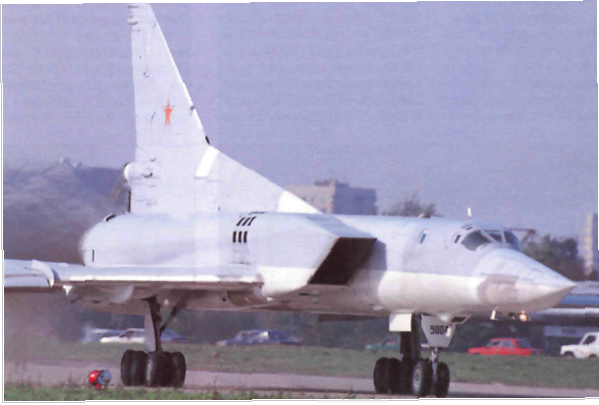

Дальний бомбардировщик Ту – 22М3
|
|
Размах крыла Длина самолета Высота самолета Масса Двигатели Тяга Практический потолок Максимальная скорость Экипаж Вооружение
Дальность полета |
34.3/23.3 м 41.6 м 10 м 124 т 2 ТРДДФ НК-25 2 х 25000 кгс 13.5 км 2300 км/ч 4 человека 23-мм пушка ГШ-23, 3 УР “воздух-земля” , 24 т бомб 5500 км |
Фронтовая авиация– основная ударная сила ВВС, решает задачи в общевойсковых, совместных и самостоятельных операциях, предназначена для поражения войск, объектов противника в оперативной глубине в воздухе, на земле и на море. Может привлекаться для ведения воздушной разведки и минирования с воздуха.
Основные типы Су-24М, Су-25, Су-27, МиГ-31, МиГ-29, Су-24МР.
|

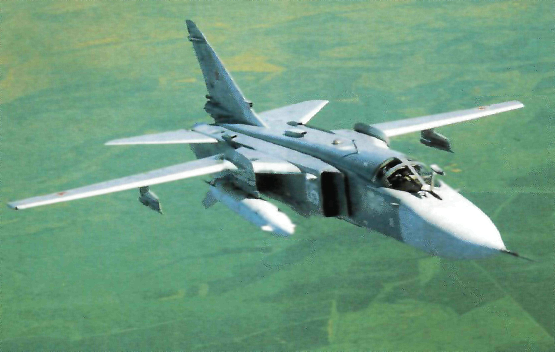

Фронтовой бомбардировщик Су- 24М
Размах крыла - 10.4 - 17.6 м Длина самолета - 24.5 м Высота самолета - 6.2 м Масса - 39700 кг. Двигатели - 2 ДТРД АЛ-21Ф-3А Тяга - 2 х 11500 кгс Практический потолок - 17.1 км Максимальная скорость - 1700 км/ч Экипаж - 2 человека Вооружение - 23-мм шестиствольная пушка ГШ-6-23, УР “воздух-воздух” Р-60М, УР “воздух-земля”, бомбы (корректируемые, кассетные, ядерные) Дальность полета - 2850 км |
Штурмовик Су-25
Размах крыла - 14.4 м Длина самолета - 15.3 м Высота самолета - 4.8 м Масса - 17600 кг. Двигатели - 2 ТРД Р-195 Тяга - 2 х 4500 кгc Практический потолок - 7 км Максимальная скорость - 970 км/ч Экипаж - 1 человек Вооружение - 30-мм двуствольная пушка ГШ-30-2, УР “воздух-воздух” Р-60М, УР “воздух-земля”, НУР, бомбы (корректируемые, кассетные) Дальность полета - 1250 км |

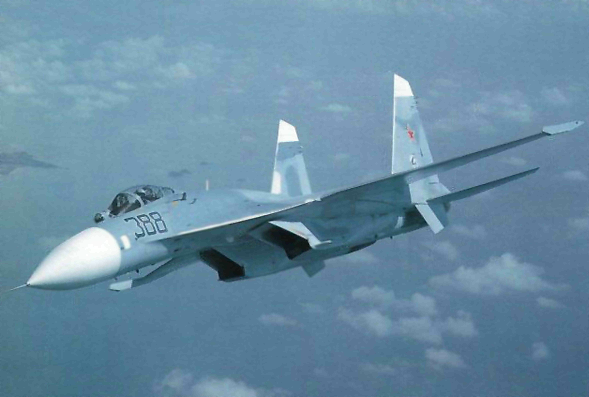

Истребитель СУ-27
Размах крыла - 14.7 м Длина самолета - 21.9 м Высота самолета - 5.9 м Масса - 22 - 30 т Двигатели - 2 ДТРД АЛ-31Ф Тяга - 2 х 13600 кгc Практический потолок - 18.5 км Максимальная скорость - 2500 км/ч Экипаж - 1 человек Вооружение - 30-мм пушка ГШ-30-1, 6 УР “воздух-воздух” Р-27, 4 УР “воздух-воздух” Р-73 Дальность полета - 3900 км |
|
Истребитель Миг-31
Размах крыла - 13.5 м Длина самолета - 22.7 м Высота самолета - 6.2 м Масса - 41 - 46 т Двигатели - 2 ДТРД Д-30Ф6 Тяга - 2 х 15500 кгc Потолок высоты - 20 км Максимальная скорость - 3000 км/ч Экипаж - 2 человека Вооружение - шестиствольная 23-мм пушка ГШ-23-6, 6 УР “воздух-воздух” Дальность полета - 2500 км |

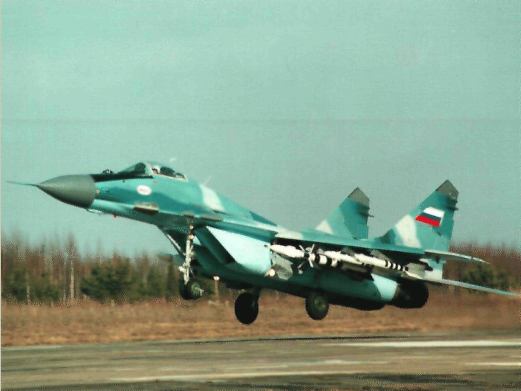

Истребитель Миг-29
Размах крыла - 11.3 м Длина самолета - 17.3 м Высота самолета - 4.7 м Масса - 15.2 –18.5 т Двигатели - 2 ДТРД РД-33Д Тяга - 2 х 8340 кгc Потолок высоты - 18 км Максимальная скорость - 2450 км/ч Экипаж - 1 человек Вооружение - 30-мм пушка ГШ-30-1, УР “воздух-воздух”, НУР, бомбы (корректируемые, ядерные) Дальность полета - 2100 км |

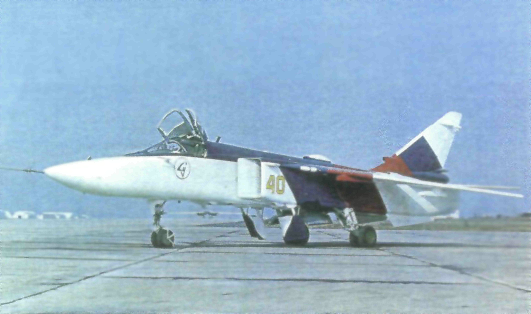

Самолет-разведчик СУ-24МР
Размах крыла - 10.4 - 17.6 м Длина самолета - 24.5 м Высота самолета - 6.2 м Масса - 39700 кг. Двигатели - 2 ДТРД АЛ-21Ф-3А Тяга - 2 х 11500 кгс Потолок высоты - 17.1 км Максимальная скорость - 1700 км/ч Экипаж - 2 человека Вооружение - 23-мм шестиствольная пушка ГШ-6-23, Дальность полета - 2850 км |
Армейская авиацияпредназначена для авиационной поддержки Сухопутных войск путем поражения наземных, главным образом малоразмерных, бронированных подвижных объектов противника преимущественно на переднем крае и в тактической глубине, а также для решения задач всестороннего обеспечения общевойскового боя и повышения мобильности войск. При этом части и подразделения армейской авиации выполняют огневые, десантно-транспортные, разведывательные и специальные боевые задачи.
|

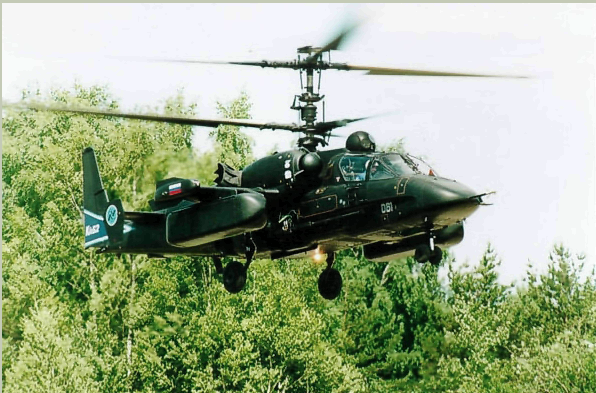

Боевой ударный вертолет Ка-52
Максимальная масса - 10400 кг
Экипаж - 2 чел. |

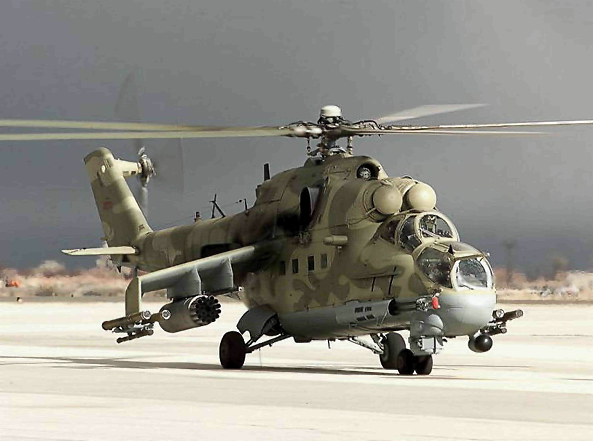

Боевой вертолет поддержки Ми-24
Длина - 17,51 м
Тип двигателя - 2 х ГТД Климов ТВ3-117 |

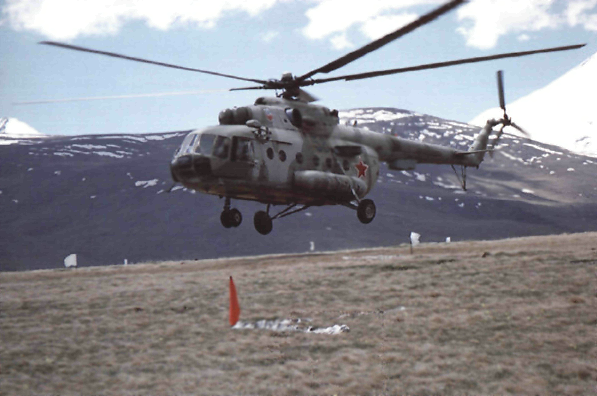

Транспортно-боевой вертолет Ми-8
Длина - 18,424/25,352 м Десантная нагрузка: максимальная - 4000кгс Полезная нагрузка: до 24 солдат или 12 носилок. |
|

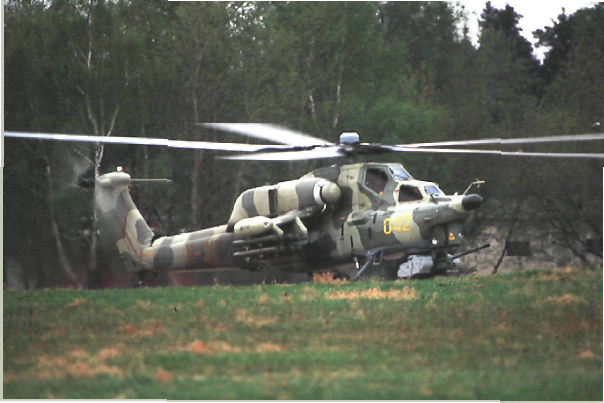

Боевой вертолет Ми-28Н
Длина вертолета - 16,85 м
Максимальная скорость в горизонтальном полете - 324 км/ч Вооружение - 30-мм пушка 2А42 с 300 патронами. Боевая нагрузка - 1605 кг на 4 узлах подвески: ПТУР «Штурм» или «Атака-В»;2 ПУ УВ-20-57 20х55-мм; УВ-20-80 20х80-мм НУР; 2 ПУ с 130-мм НУР; УР «воздух-воздух» Р-60, контейнеры с 23-мм пушками; 30-мм гранатометами; 12.7-мм или 7.62-мм пулеметами; 500-кг бомбы, или постановщики мин. |

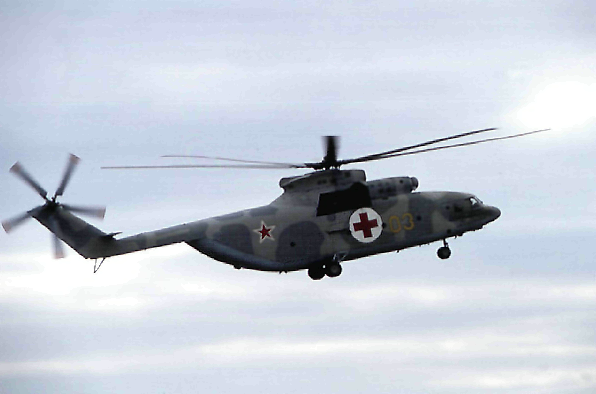

Транспортный вертолет Ми-26
Высота - 8,05/11,0 м Ширина - 3,70/6,15 м
Максимальная взлетная масса - 56000 кг |
К основным типам относятся самолеты различных модификаций: Ан-124, Ил-76, Ан-26, Ан-22, Ан-12.
|

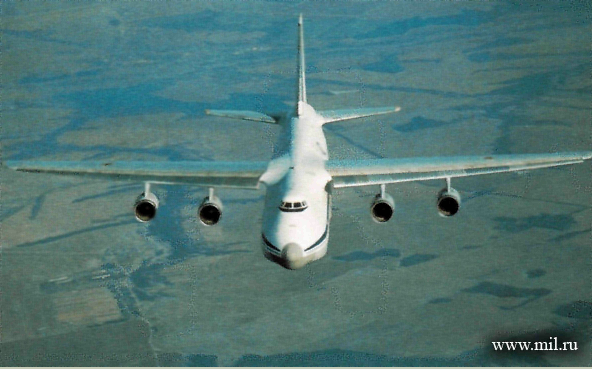

Военно-транспортный самолет Ан-124
Размах крыла - 73 м Длина самолета - 69 м Высота самолета - 21 м Дальность полета - 4500 км Масса - 175 т (пустой) - 405 т (полная загрузка) Двигатели - 4 ТРДДД-18Т Практический потолок - 12 км Максимальная скорость - 850 км/ч Экипаж - 6-7 человека |

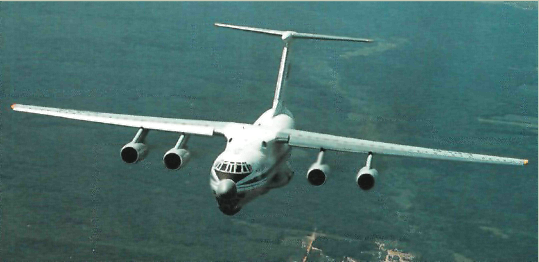

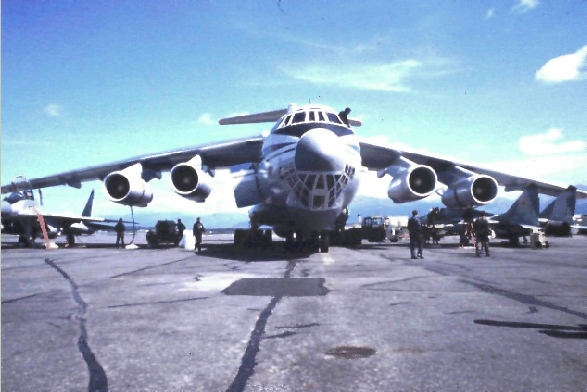

Военно-транспортный самолет Ил-76
Размах крыла - 50 м Длина самолета - 47 м Высота самолета - 15 м Дальность полета - 4000 км Масса - 72 т (пустой) - 190 т (полная загрузка) Двигатели - 4 турбины Соловьев Д-30КП Тяга - 11984 кгc Потолок высоты - 14 км Максимальная скорость - 900 км/ч Экипаж - 7 человека |

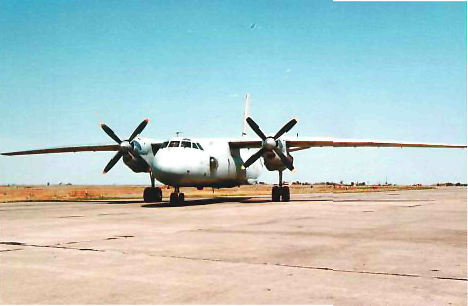

Транспортный самолет Ан-26
Размах крыла - 29 м Длина самолета - 24 м Высота самолета - 8.5 м Масса - 15 т (пустой) - 24т (полная загрузка) Практический потолок - 7.5 км Максимальная скорость - 500 км/ч Экипаж - 5 человека |
|

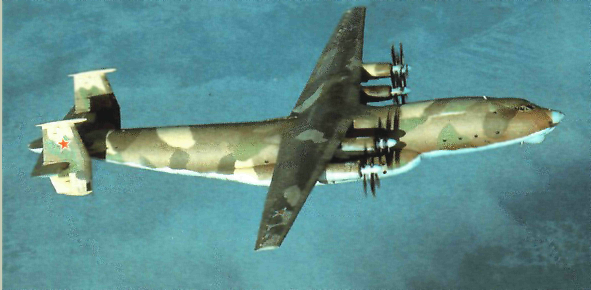

Транспортный самолет Ан-22
Размах крыла - 64.4 м Длина самолета - 57.3 м Дальность полета - 5600 км Масса - 225 т. Двигатели - 4 х НК-12МА Тяга - 4 х 15000 лс Потолок высоты - 10 км Максимальная скорость - 679 км/ч Экипаж - 5 - 6 человек |
Транспортный самолет Ан-12
Размах крыла - 38 м. Длина самолета - 33 м Дальность полета - 3600 км Масса - 61000 кг. Двигатели - 6 х АИ-20М Тяга - 4 х 4250 лс Потолок высоты - 10.2 км Максимальная скорость - 777 км/ч Экипаж - 6 человек Вооружение - 2 23-мм пушки |
Специальная авиацияпредназначена для решения специальных задач: дальнего радиолокационного обнаружения и управления, ведения радиоэлектронной борьбы, разведки и целеуказания в составе разведывательно-ударных комплексов, обеспечения управления и связи, дозаправки самолетов в воздухе, ведения радиационной, химической и инженерной разведки, эвакуации раненых и больных, поиска и спасения летных экипажей.
|

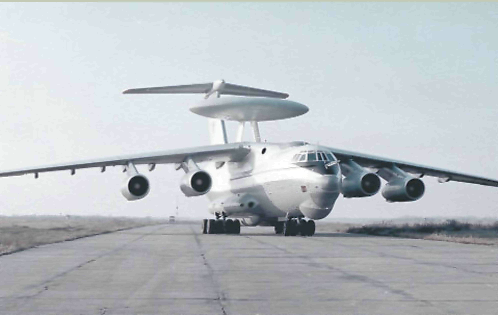

Самолет ДРЛОУ А-50
Размах крыла - 50 м Длина самолета - 47 м Высота самолета - 15 м Масса - 190 т Двигатели - 4 ДТРД Д-30КП-2 Тяга - 4 х 12000 кгс Потолок высоты - 13 км Дальность полета - 7500 км Максимальная скорость - 810 км/ч Экипаж - 7 человек |
Авиационный топливозаправщик Ил-78Т
Размах крыла - 50,5 м Длина самолета - 47 м Высота самолета - 15 м Масса - 190 т Двигатели - 4 ДТРД Д-30КП-2 Тяга - 4 х 12000 кгс Потолок высоты - 13 км Дальность полета - 3650 км Максимальная скорость - 850 км/ч Экипаж - 6 человек Максимальная нагрузка 65 т топлива |
Зенитные ракетные войска (ЗРВ)предназначены для прикрытия от воздушного нападения важных административно-политических промышленно-экономических и военных объектов и иных объектов страны.
На вооружении ЗРВ находятся уникальные, превосходящие лучшие зарубежные аналоги зенитные ракетные системы (ЗРС) С-300ПМ, которые обладают высокими возможностями поражения всех современных средств воздушного нападения, во всем диапазоне высот и скоростей полета, в условиях радиопомех.
|

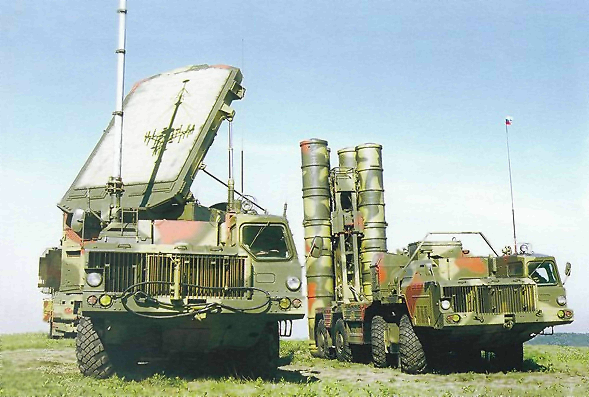

Зенитная ракетная система С-300 ПМ
Поражаемые цели: самолёты, крылатые и тактические ракеты всех типов. Зона поражения: Д min, (км) / Д max, (км) - 5 / 150 Н min, (км) / Н max, (км) - 0,025 / 28 Число одновременно поражаемых целей ЗРК - до 6 Число одновременно наводимых ракет на цель - 12 Вероятность поражения одной ракетой - 0,8-0,99 Время готовности к боевой работе с марша, (мин) - 5 Занятие позиции и перевод в боевое положение на позиции полевого типа, (час) - до 5 Перевод в походное положение на позиции полевого типа, (час) - до 4 |
Радиотехнические войска (РТВ) предназначены для ведения радиолокационной разведки воздушного противника, выдачи информации для радиолокационного обеспечения частей зенитных ракетных войск и авиации, а также для контроля использования воздушного пространства страны.
Они оснащены различными типами современных радиолокационных станций и комплексов, позволяющими в любое время года и суток в условиях радиоэлектронного противодействия противника обнаружить средства воздушного нападения на больших дальностях и в широком диапазоне высот, определить их точные координаты и государственную принадлежность.
К основным из них относятся:
|

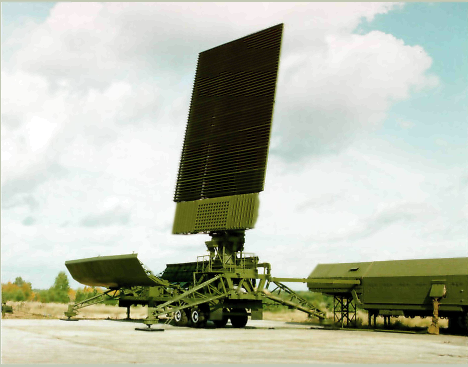

РЛС «Противник-Г», предназначеная для обнаружения и сопровождения аэродинамических, баллистических воздушных объектов и обеспечения радиолокационной информацией истребительной авиации, зенитных ракетных комплексов, обеспечения безопасности полетов авиации. |
|
Рабочий диапазон - сантиметровый Зона обзора: по дальности, км - 10-400 по азимуту, град - 360 по углу места, град - до 45 по высоте - от 50 м до 120 км Дальность обнаружения, км - 340 Коэффициент подавления, дБ - не менее 50 Количество сопровождаемых целей - до 150 Количество классов распознаваемых целей - 8 Темп выдачи данных, с - 10 и 5 Антенна - плоская ФАР Размеры антенны, м - 5,5 х 8 Энергопотребление, кВт - 100 |
|

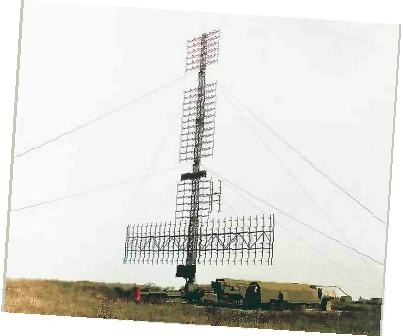

РЛС «Небо-У», предназначеная для обнаружения и выдачи координат (дальности, азимута, высоты) воздушных целей при работе в составе АСУ ПВО или автономно. Обеспечивает трассовую обработку информации и высокую точность измерения координат в условиях интенсивного радиопротиводействия. |
|
Диапазон - метровый Зона обзора: по азимуту, град - 360 по углу места, град - до 16 по высоте - до 70 км Дальность обнаружения, км - 320 Ошибки определения координат: по дальности, м - 100 по азимуту, угл. мин. - 12 по высоте, м - 400 Разрешающая способность по: дальности, м - 800 азимуту, мин - 200 Углу места, мин - 200 Время развертывания не более, ч - 22 Количество транспортных единиц - 6 |
|
«Гамма –ДЕ», предназначеная для применения в АСУ ВВС и ПВО, а также для управления воздушным движением. Обеспечивает обнаружение и сопровождение широкого класса современных воздушных целей, включая высотные малозаметные авиационные ракеты, в условиях сильного электронного противодействия и естественных помех. |
|
Диапазон - дециметровый Размеры зоны обнаружения: по азимуту, град - 360 по углу места, град - -2…+45 по дальности, км - 10-360 по высоте, км - 60 Дальность обнаружения цели, км: до 360 Количество сопровождаемых целей - до 200 Разрешающая способность по: дальности, м - 300 азимуту, град - 1,35 Излучаемая мощность, кВт - 10 Время развертывания не более, ч - 1,5 Время включения, мин - 1,5 Количество транспортных единиц - 6 |
|
«Гамма-С1»,предназначенная для обеспечения АСУ ВВС и ПВО, а также сил быстрого реагирования. Обеспечивает обнаружение и сопровождение широкого класса современных и перспективных воздушных целей в условиях воздействия помех. |
|
Диапазон - сантиметровый Размеры зоны обнаружения: по азимуту, град - 360 по углу места, град - -2…+55 по дальности, км - 0 - 300 по высоте, км - 30 Дальность обнаружения цели, км - до 250 Разрешающая способность по: дальности, м - 300 азимуту, град - 1.35 Излучаемая мощность, кВт - 10 Время развертывания не более, ч - 1.5 Время включения, мин - 1.5 Количество транспортных единиц - 6 |
|
"Каста-2"— предназначена для контроля воздушного пространства, определения дальности, азимута, эшелона высоты полета и трассовых характеристик воздушных объектов, в том числе летящих на малых и предельно малых высотах и гидрометеообразований. |
|
Диапазон - дециметровый Размеры зоны обнаружения: по азимуту, град - 360 по углу места, град - 25 по дальности, км - 140 по высоте, км - 6 Дальность обнаружения, км - 140 Коэффициент подавления, дБ - 54 Разрешающая способность по: дальности, м - 300 азимуту, град - 5.5 Количество сопровождаемых целей - до 50 Энергопотребление, кВт - 23 |
