Принцип автоматики АК-74М

                                                 ПРИНЦИП   АВТОМАТИКИ  “ АК-74 М “

Автоматическое действие автомата основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню затворной рамы.

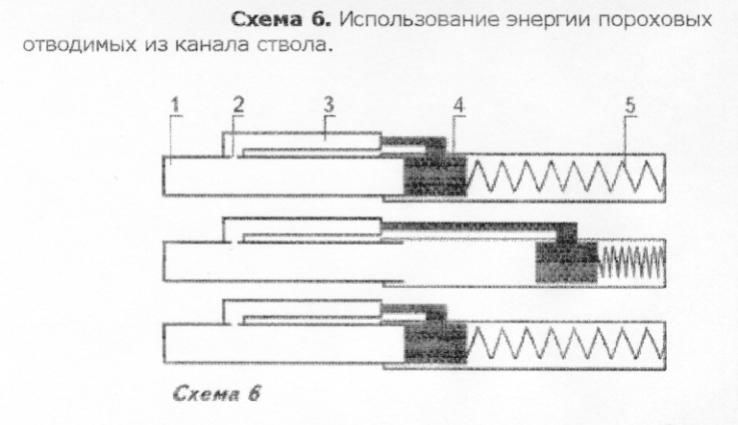

Затвор ( 4 ) при выстреле жёстко запирает ствол ( 1 ). После того как пуля, проходя по каналу ствола, минует газоотводное отверстие ( 2 ), следующие за ней пороховые газы попадают в газовую трубку ( 3 ) и воздействуют на газовый поршень затворной рамы, что приводит к отпиранию канала ствола. К моменту полного его отпирания пуля успевает покинуть ствол. Затворная рама вместе с затвором отходит в крайнее заднее положение, сжимая возвратную пружину ( 5 ) и взводя ударный механизм. При этом извлекается и выбрасывается стреляная гильза. После чего затворная рама под воздействием сжатой возвратной пружины возвращается в первоначальное положение. При этом очередной патрон досылается в патронник ствола. Дойдя до крайнего переднего положения, затворная рама, воздействуя на затвор, запирает ствол.

Если переводчик установлен на автоматический огонь, то стрельба будет продолжаться до тех пор, пока нажат спусковой крючок и в магазине есть патроны. Если переводчик установлен на одиночный огонь, то при нажатии на спусковой крючок произойдёт только один выстрел; для производства следующего выстрела необходимо отпустить спусковой крючок и снова нажать на него.
