История АКТИВНОЙ брони

С момента появления бронетехники извечное сражение между снарядом и броней обострилось. Одни конструкторы стремились увеличить пробивную способность снарядов, другие повышали стойкость брони. Борьба продолжается и сейчас. О том, как устроена современная танковая броня, «Популярной механике» рассказал профессор МГТУ им. Н.Э. Баумана, директор по науке НИИ стали Валерий Григорян

Поначалу атака на броню велась в лоб: пока основным видом воздействия был бронебойный снаряд кинетического действия, дуэль конструкторов сводилась к увеличению калибра пушки, толщины и углов наклона брони. Эта эволюция хорошо видна на примере развития танковых вооружений и брони во Второй мировой. Конструктивные решения того времени достаточно очевидны: сделаем преграду толще; если ее наклонить – снаряду придется пройти больший путь в толще металла, да и вероятность рикошета увеличится. Даже после появления в боекомплектах танковых и противотанковых пушек бронебойных снарядов с жестким неразрушающимся сердечником мало что изменилось.

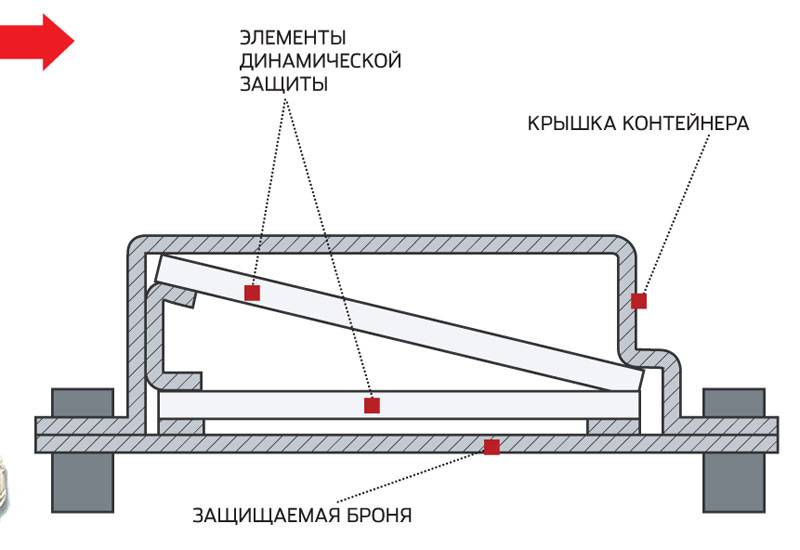

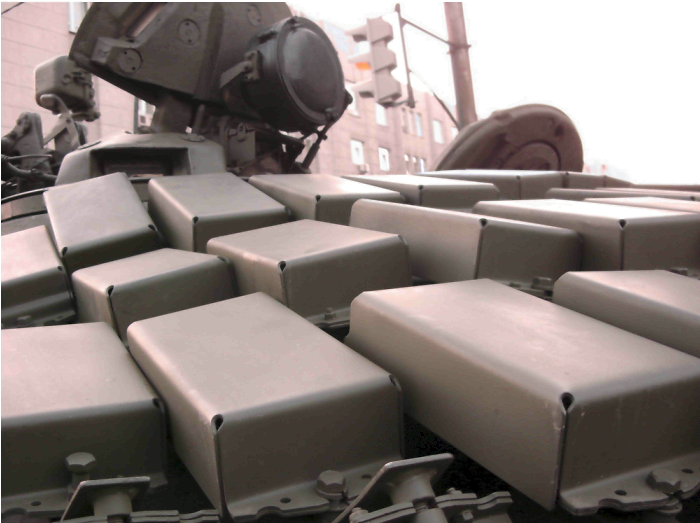

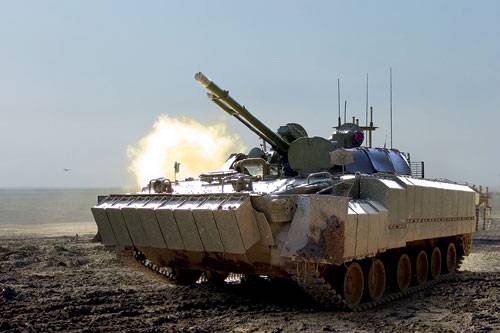

Элементы динамической защиты (ЭДЗ)

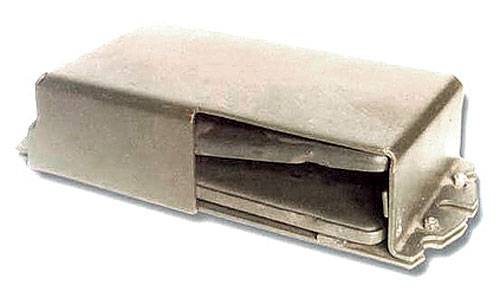

Представляют собой «сэндвичи» из двух металлических пластин и взрывчатого вещества. ЭДЗ помещены в контейнеры, крышки которых защищают их от внешних воздействий и одновременно представляют собой метаемые элементы

Смертельный плевок

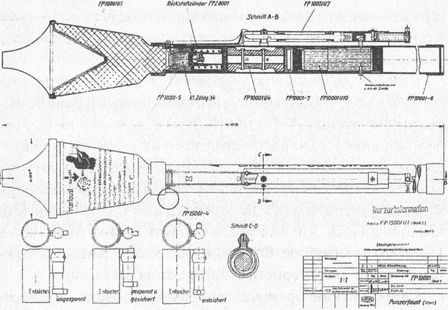

Однако уже в начале Второй мировой в поражающих свойствах боеприпасов произошла революция: появились кумулятивные снаряды. В 1941 году Hohlladungsgeschoss («снаряд с выемкой в заряде») начали применять немецкие артиллеристы, а в 1942-м и в СССР был принят на вооружение 76-мм снаряд БП-350А, разработанный после изучения трофейных образцов. Так были устроены и знаменитые фауст-патроны.

 Возникла проблема, не разрешимая традиционными способами из-за неприемлемого увеличения массы танка.

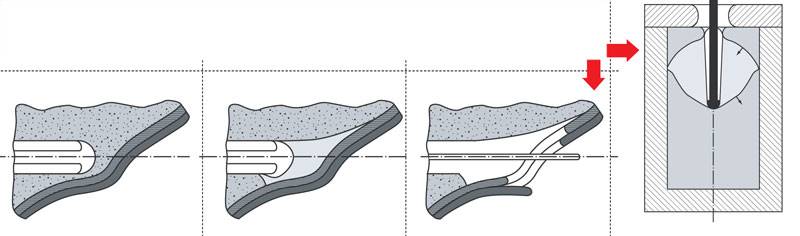

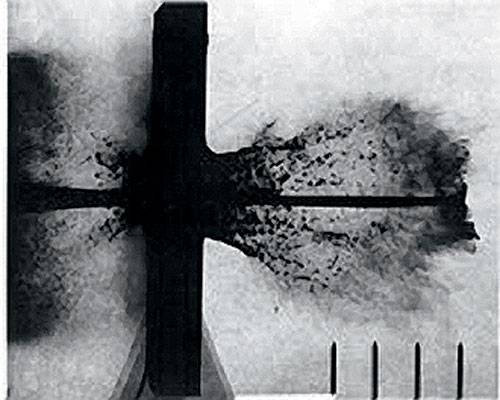

В головной части кумулятивного боеприпаса сделана коническая выемка в виде облицованной тонким слоем металла воронки (раструбом вперед). Детонация взрывчатого вещества начинается со стороны, ближайшей к вершине воронки. Детонационная волна «схлопывает» воронку к оси снаряда, а поскольку давление продуктов взрыва (почти полмиллиона атмосфер) превышает предел пластической деформации обкладки, последняя начинает вести себя как квазижидкость. Такой процесс не имеет ничего общего с плавлением, это именно «холодное» течение материала. Из схлопывающейся воронки выдавливается тонкая (сравнимая с толщиной оболочки) кумулятивная струя, которая разгоняется до скоростей порядка скорости детонации ВВ (а иногда и выше), то есть около 10 км/с и более. Скорость кумулятивной струи существенно превышает скорость распространения звука в материале брони (порядка 4 км/с). Поэтому взаимодействие струи и брони происходит по законам гидродинамики, то есть они ведут себя как жидкости: струя вовсе не прожигает броню (это широко распространенное заблуждение), а проникает в нее, подобно тому как струя воды под давлением размывает песок.

Принципы полуактивной защиты с использованием энергии самой струи. Справа: ячеистая броня, ячейки которой заполнены квазижидким веществом (полиуретан, полиэтилен). Ударная волна кумулятивной струи отражается от стенок и схлопывает каверну, вызывая разрушение струи. Внизу: броня с отражающими листами. За счет вспучивания тыльной поверхности и прокладки тонкая пластина смещается, набегая на струю и разрушая ее. Такие способы увеличивают противокумулятивную стойкость на 30–40

Слоеная защита

Первой защитой от кумулятивных боеприпасов стало применение экранов (двухпреградной брони). Кумулятивная струя формируется не мгновенно, для ее максимальной эффективности важно взорвать заряд на оптимальном расстоянии от брони (фокусное расстояние). Если перед основной броней поместить экран из дополнительных листов металла, то подрыв произойдет раньше и эффективность воздействия снизится. Во время Второй мировой для защиты от фаустпатронов танкисты крепили на свои машины тонкие металлические листы и сетчатые экраны (распространена байка об использовании в этом качестве панцирных кроватей, хотя в реальности применялись специальные сетки). Но такое решение было не слишком эффективным – прирост стойкости составлял в среднем всего 9–18%.

Поэтому при разработке нового поколения танков (Т-64, Т-72, Т-80) конструкторы применили другое решение – многослойную броню. Она состояла из двух слоев стали, между которыми помещался слой малоплотного наполнителя – стеклопластика или керамики. Такой «пирог» давал выигрыш в сравнении с монолитной стальной броней до 30%. Однако этот способ был неприменим для башни: у этих моделей она литая и поместить внутрь стеклопластик сложно с технологической точки зрения. Конструкторы ВНИИ-100 (ныне ВНИИ «Трансмаш») предложили вплавлять внутрь башенной брони шары из ультрафарфора, удельная струегасящая способность которого в 2–2,5 раза выше, чем у броневой стали. Специалисты НИИ стали выбрали другой вариант: между внешним и внутренним слоями брони помещались пакеты из высокопрочной твердой стали. Они принимали на себя удар ослабленной кумулятивной струи на скоростях, когда взаимодействие происходит уже не по законам гидродинамики, а в зависимости от твердости материала.

Обычно толщина брони, которую способен пробить кумулятивный заряд, составляет 6–8 его калибров, а для зарядов с обкладками из таких материалов, как обедненный уран, это значение может достигать 10

Полуактивная броня

Хотя затормозить кумулятивную струю достаточно непросто, она уязвима в поперечном направлении и легко может быть разрушена даже слабым боковым воздействием. Поэтому дальнейшее развитие технологии состояло в том, что комбинированная броня лобовых и бортовых частей литой башни образовывалась за счет открытой сверху полости, заполненной сложным наполнителем; сверху полость закрывалась приварными заглушками. Башни такой конструкции применялись на более поздних модификациях танков – Т-72Б, Т-80У и Т-80УД. Принцип действия вставок был разным, но использовал упомянутую «боковую уязвимость» кумулятивной струи. Такую броню принято относить к «полуактивным» системам защиты, поскольку в них используется энергия самого средства поражения.

Один из вариантов таких систем – ячеистая броня, принцип действия которой был предложен сотрудниками Института гидродинамики Сибирского отделения АН СССР. Броня состоит из набора полостей, заполненных квазижидким веществом (полиуретан, полиэтилен). Кумулятивная струя, попав в такой объем, ограниченный металлическими стенками, генерирует в квазижидкости ударную волну, которая, отражаясь от стенок, возвращается к оси струи и схлопывает каверну, вызывая торможение и разрушение струи. Такой тип брони обеспечивает выигрыш по противокумулятивной стойкости до 30–40%.


Принципы полуактивной защиты с использованием энергии самой струи.

Еще один вариант – броня с отражающими листами. Это трехслойная преграда, состоящая из плиты, прокладки и тонкой пластины. Струя, проникая в плиту, создает напряжения, приводящие сначала к местному вспучиванию тыльной поверхности, а затем к ее разрушению. При этом происходит значительное вспучивание прокладки и тонкого листа. Когда струя пробивает прокладку и тонкую пластину, последняя уже начала движение в сторону от тыльной поверхности плиты. Поскольку между направлениями движения струи и тонкой пластины имеется некоторый угол, то в какой-то момент времени пластина начинает набегать на струю, разрушая ее. В сравнении с монолитной броней той же массы эффект от использования «отражающих» листов может достигать 40%.

Следующим усовершенствованием конструкции был переход на башни со сварной основой. Стало ясно, что разработки по увеличению прочности катаной брони более перспективны. В частности, в 1980-х годах были разработаны и готовы к серийному производству новые стали повышенной твердости: СК-2Ш, СК-3Ш. Применение башен с основой из проката позволило повысить защитный эквивалент по основе башни. В результате башня для танка Т-72Б с основой из проката обладала увеличенным внутренним объемом, рост массы составил 400 кг по сравнению с серийной литой башней танка Т-72Б. Пакет наполнителя башни выполнялся с применением керамических материалов и стали повышенной твердости или из пакета на основе стальных пластин с «отражающими» листами. Эквивалентная бронестойкость стала равна 500–550 мм гомогенной стали.

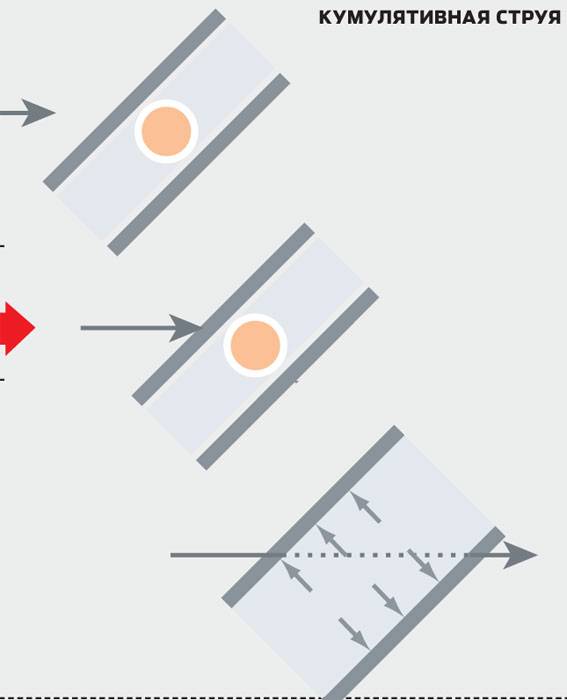

Принцип действия динамической защиты

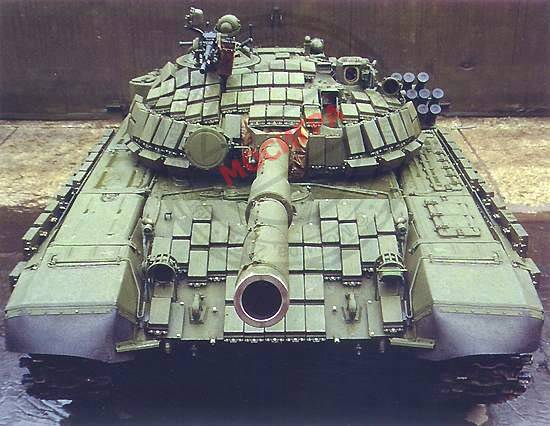

При пробитии элемента ДЗ кумулятивной струей взрывчатое вещество, находящееся в нем, детонирует и металлические пластины корпуса начинают разлетаться. При этом они пересекают траекторию струи под углом, постоянно подставляя под нее новые участки. Часть энергии расходуется на пробитие пластин, а боковой импульс от соударения дестабилизирует струю. ДЗ снижает бронепробивные характеристики кумулятивных средств на 50–80%. При этом, что очень важно, ДЗ не детонирует при обстреле из стрелкового оружия. Применение ДЗ стало революцией в защите бронетехники. Появилась реальная возможность воздействовать на внедряющееся поражающее средство так же активно, как до этого оно воздействовало на пассивную броню

Взрыв навстречу

Тем временем технологии в области кумулятивных боеприпасов продолжали совершенствоваться. Если в годы Второй мировой войны бронепробиваемость кумулятивных снарядов не превышала 4–5 калибров, то позднее она значительно выросла. Так, при калибре 100–105 мм она уже составляла 6–7 калибров (в стальном эквиваленте 600–700 мм), при калибре 120–152 мм бронепробиваемость удалось поднять до 8–10 калибров (900–1200 мм гомогенной стали). Чтобы защититься от этих боеприпасов, требовалось качественно новое решение.

Работы над противокумулятивной, или «динамической», броней, основанной на принципе контрвзрыва, велись в СССР с 1950-х годов. К 1970-м ее конструкция уже была отработана во ВНИИ стали, но принять ее на вооружение мешала психологическая неподготовленность высокопоставленных представителей армии и промышленности. Убедить их помогло только успешное применение израильскими танкистами аналогичной брони на танках М48 и М60 в ходе арабо-израильской войны 1982 года. Поскольку технические, конструкторские и технологические решения были полностью подготовлены, основной танковый парк Советского Союза был оснащен противокумулятивной динамической защитой (ДЗ) «Контакт-1» в рекордный срок – всего за год. Установка ДЗ на танки Т-64А, Т-72А, Т-80Б, и без того уже обладавшие достаточно мощным бронированием, практически одномоментно обесценила существовавшие арсеналы противотанкового управляемого вооружения потенциальных противников.

Против лома есть приемы

Кумулятивный снаряд – не единственное средство поражения бронетехники. Гораздо более опасные противники брони – бронебойные подкалиберные снаряды (БПС). По конструкции такой снаряд прост – он представляет собой длинный лом (сердечник) из тяжелого и высокопрочного материала (обычно это карбид вольфрама или обедненный уран) с оперением для стабилизации в полете. Диаметр сердечника намного меньше калибра ствола – отсюда и название «подкалиберные». Летящий со скоростью 1,5–1,6 км/с «дротик» массой в несколько килограммов обладает такой кинетической энергией, что при попадании способен пробивать более 650 мм гомогенной стали. Причем описанные выше способы усиления противокумулятивной защиты практически не влияют на подкалиберные снаряды. Вопреки здравому смыслу, наклон броневых листов не только не вызывает рикошет подкалиберного снаряда, но даже ослабляет степень защиты от них! Современные «срабатывающиеся» сердечники не рикошетируют: при контакте с броней на переднем конце сердечника образуется грибовидный оголовок, играющий роль шарнира, и снаряд доворачивается в сторону перпендикуляра к броне, сокращая путь в ее толще.



Следующим поколением ДЗ стала система «Контакт-5». Специалисты НИИ стали проделали большую работу, решив множество противоречивых проблем: ДЗ должна была давать мощный боковой импульс, позволяющий дестабилизировать или разрушить сердечник БОПС, взрывчатое вещество должно было надежно детонировать от низкоскоростного (по сравнению с кумулятивной струей) сердечника БОПС, но при этом детонация от попадания пуль и осколков снарядов исключалась. С этими проблемами помогла справиться конструкция блоков. Крышка блока ДЗ выполнена из толстой (около 20 мм) высокопрочной броневой стали. При ударе в нее БПС генерирует поток высокоскоростных осколков, которые и детонируют заряд. Воздействие на БПС движущейся толстой крышки оказывается достаточным, чтобы снизить его бронепробивные характеристики. Воздействие на кумулятивную струю также увеличивается по сравнению с тонкой (3 мм) пластиной «Контакт-1». В результате установка ДЗ «Контакт-5» на танки повышает противокумулятивную стойкость в 1,5–1,8 раза и обеспечивает повышение уровня защиты от БПС в 1,2–1,5 раза. Комплекс «Контакт-5» устанавливается на российские серийные танки Т-80У, Т-80УД, Т-72Б (начиная с 1988 года) и Т-90.

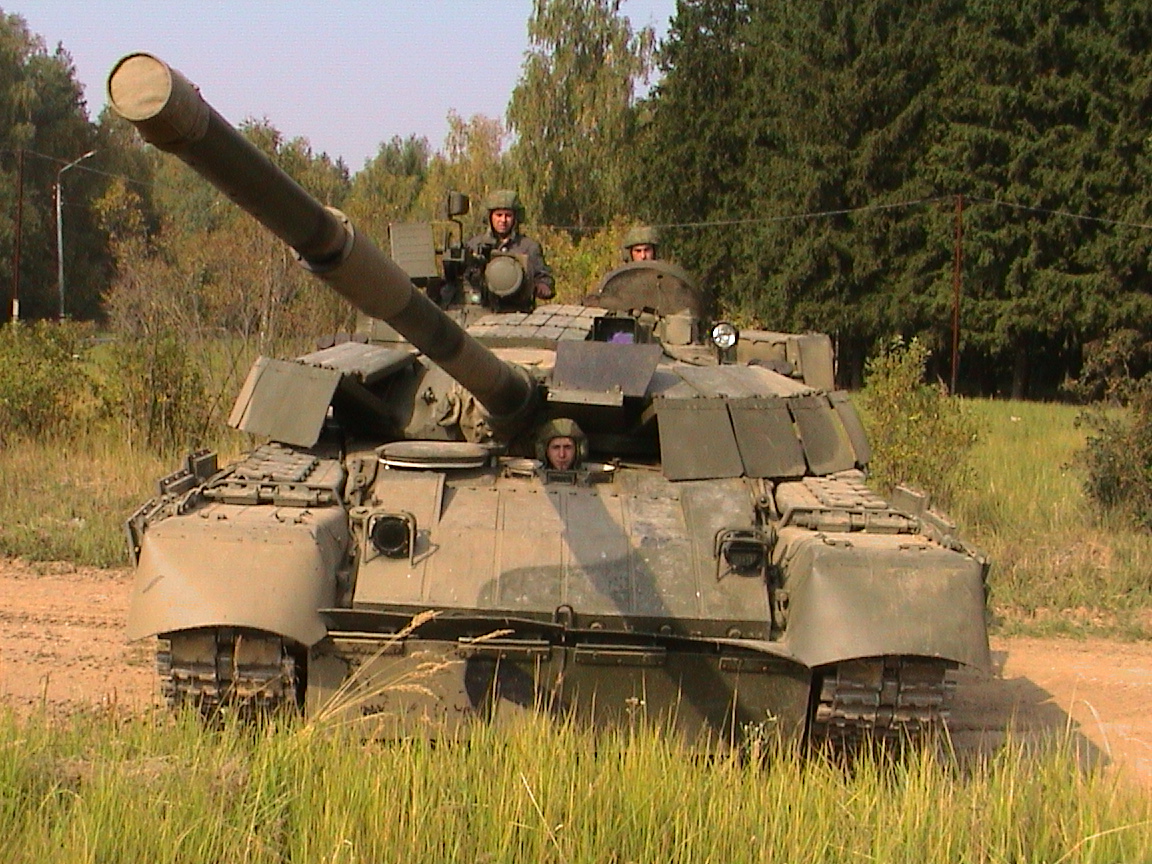

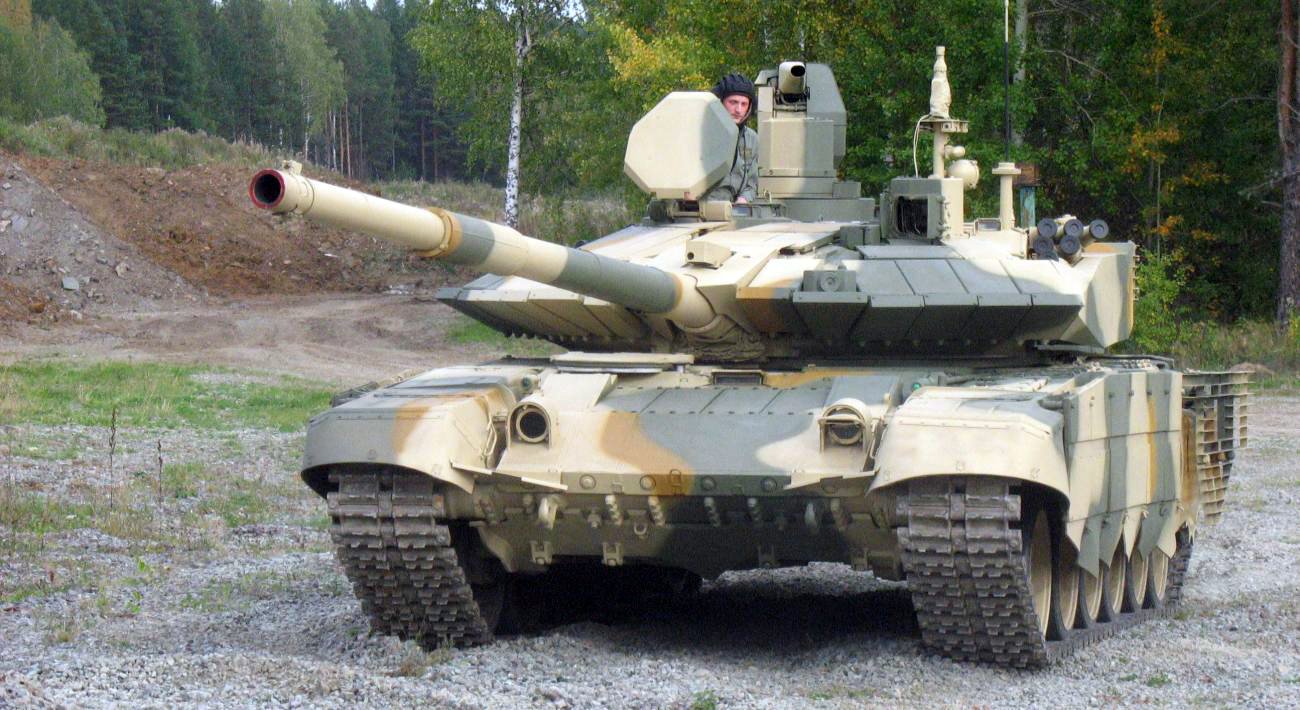

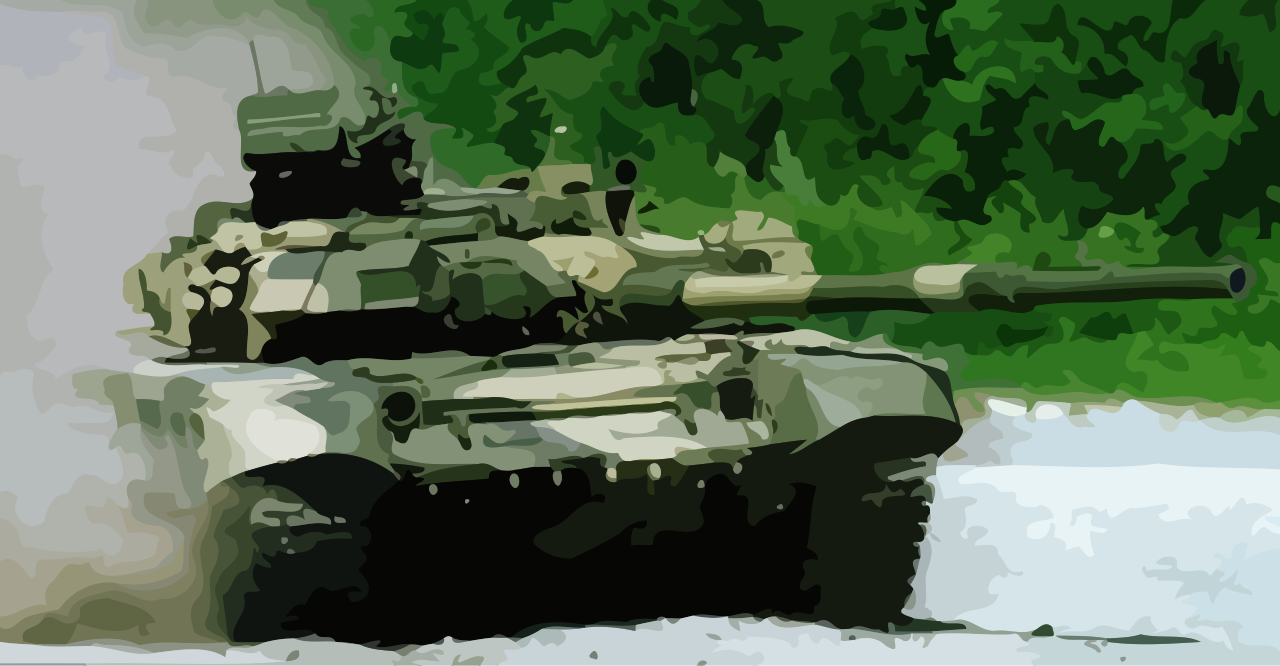

Последнее поколение российской ДЗ – комплекс «Реликт», также разработанный специалистами НИИ стали.

В усовершенствованных ЭДЗ удалось устранить многие недостатки, например недостаточную чувствительность при инициировании малоскоростными кинетическими снарядами и некоторыми типами кумулятивных боеприпасов. Повышенная эффективность при защите от кинетических и кумулятивных боеприпасов достигается за счет применения дополнительных метательных пластин и включения в их состав неметаллических элементов. В результате бронепробиваемость подкалиберными снарядами снижается на 20–60%, а благодаря возросшему времени воздействия на кумулятивную струю удалось добиться и определенной эффективности по кумулятивным средствам с тандемной боевой частью.

      Разрезать на кусочки

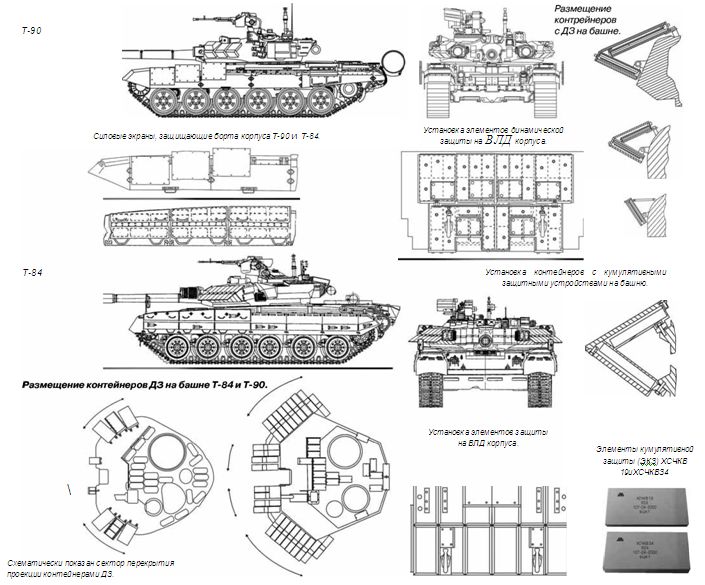

Cхема работы кумулятивной защиты «Нож»
Кумулятивные модули «Ножа» разрезают атакующий боеприпас (сердечник, кумулятивную струю или ударное ядро) на мелкие фрагменты

последовательно под влиянием дополнительных удлиненных зарядов, при этом кумулятивная струя, образованная из кумулятивной выемки каждого из зарядов, воздействует на средство, разрушая его на отдельные фрагменты и отклоняя от первоначальной траектории. Модули кумулятивной защиты «Нож» срабатывают мгновенно, без специальных средств инициирования

 В комплексе «Нож» также используется боковое воздействие на струю, но не метаемой пластиной, а линейными кумулятивными зарядами. Принцип схож с действием кумулятивного снаряда, только используются не конические углубления, а продольные уголковые выемки в слое взрывчатого вещества. При срабатывании формируется ряд кумулятивных «ножей», которые разрезают струю или сердечник

Недостаток такой схемы – низкий КПД: на разрушение идет малая часть энергии, а остальная тратится «вхолостую». Кроме того, испытания показали, что сердечник, даже разделенный на части, сохраняет значительную пробивную способность, так как продолжает лететь вперед эшелонированным «пакетом»

Автор Амиран Гурули
