Создание ТУ-95

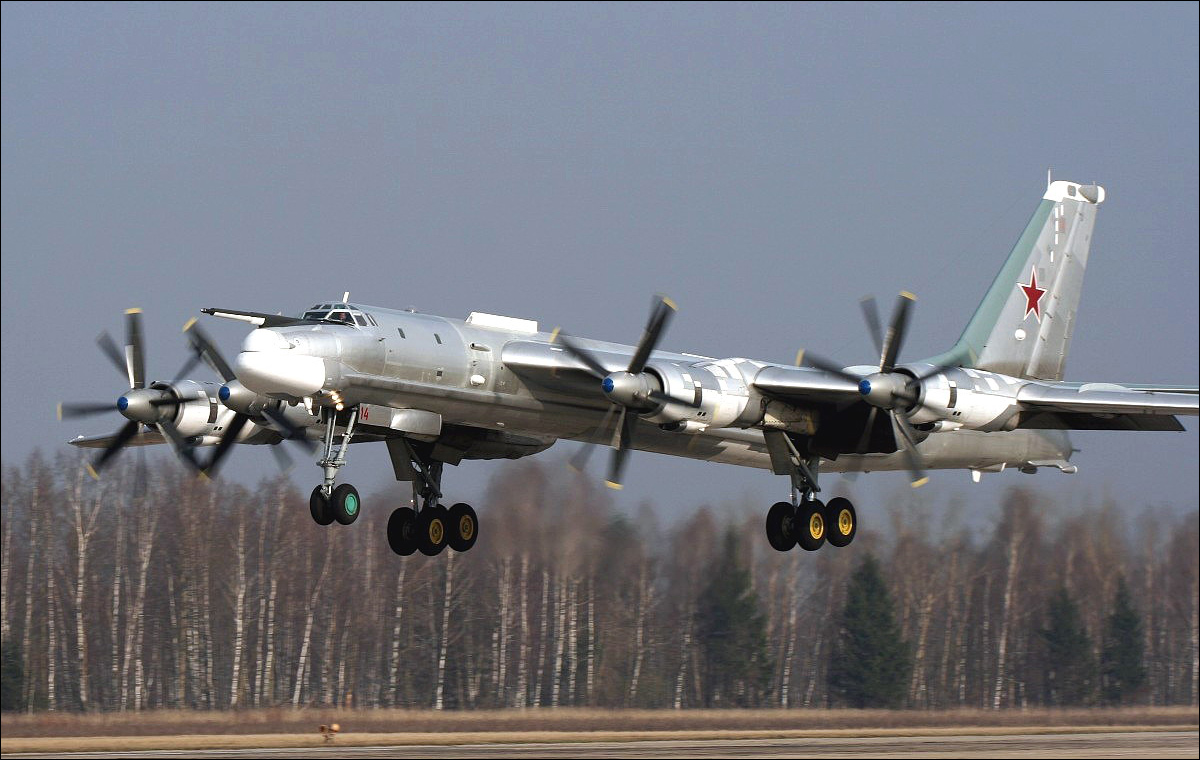

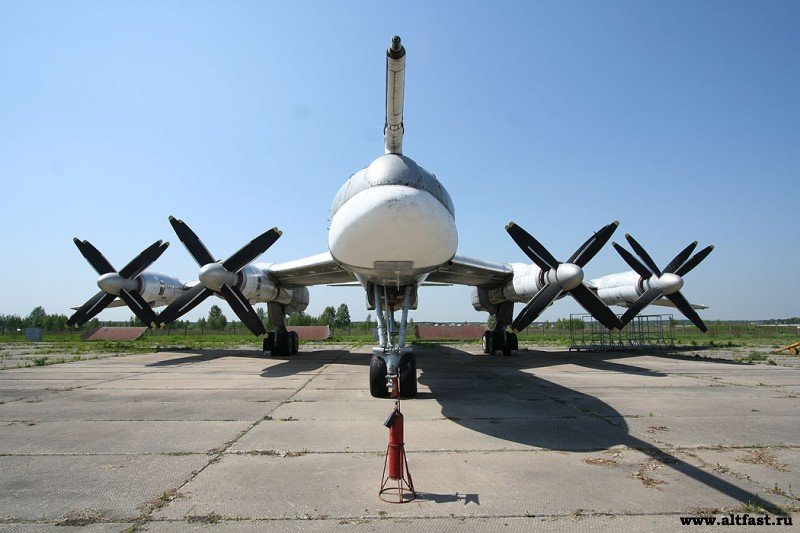

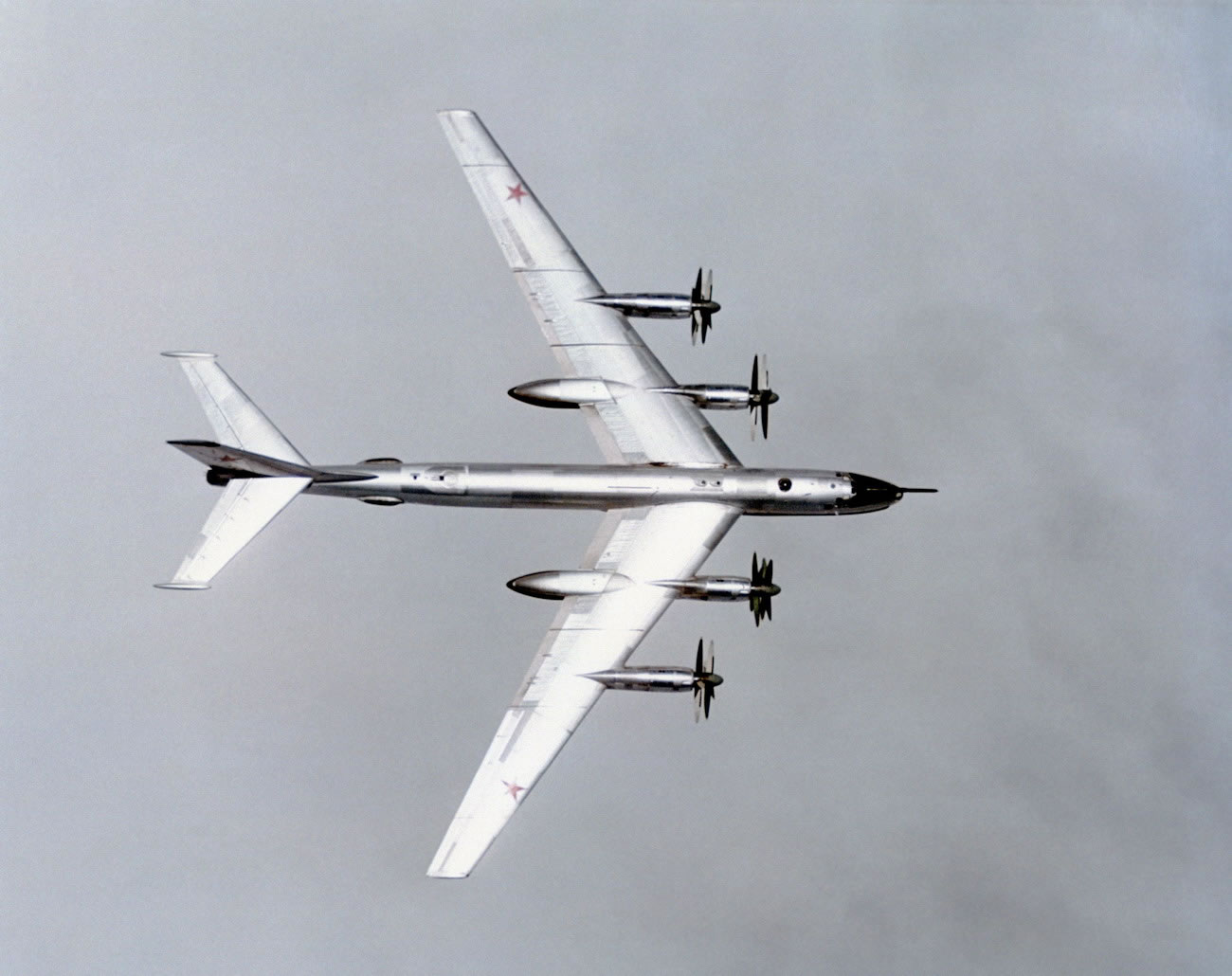

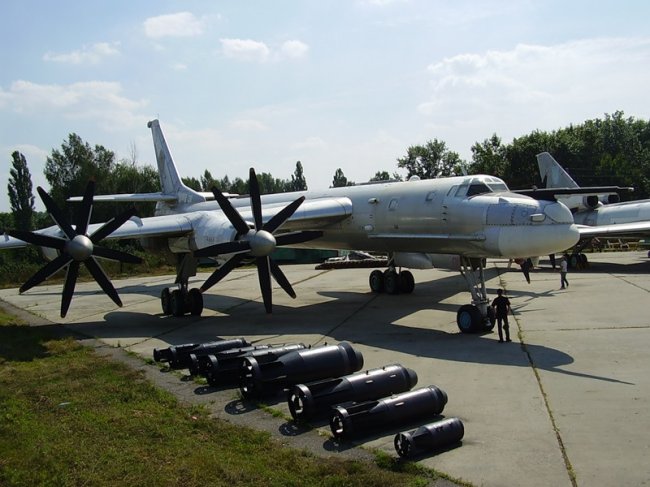

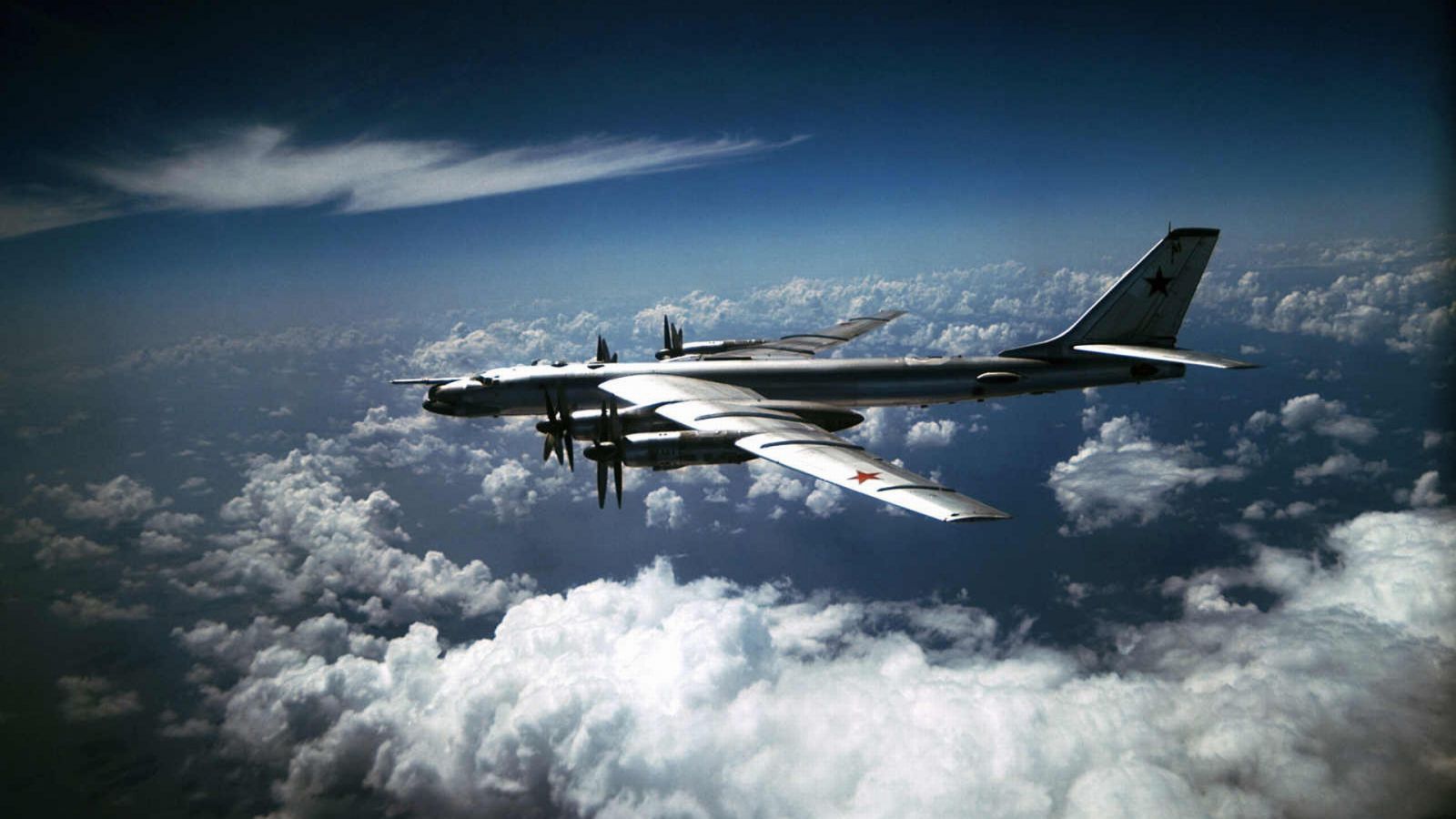

                                                ТУ-95

Во второй половине Великой Отечественной войны перед советской авиационной промышленностью была поставлена задача по созданию дальнего скоростного высотного бомбардировщика, который по своим летно-техническим данным соответствовал бы новейшему американскому дальнему бомбардировщику В-29 "Суперфортресс".



                                                                        В-29 “ Суперфортресс “

Начавшиеся в 1943 году исследовательские и опытно-конструкторские работы привели к разработке нескольких отечественных проектов самолетов подобного назначения. ОКБ А.Н. Туполева к 1945 году достаточно далеко продвинулось в проектировании четырехмоторного бомбардировщика "64", доведя работы практически до стадии эскизного проектирования и макета ОКБ В.М. Мясищева со своими аналогичными проектами "202" и "302" не вышло далее уровня техпредложений и аванпроектов. Окончание войны с Германией, реальная возможность конфронтации в ближайшем будущем с союзниками по антигитлеровской коалиции, появление в США ядерной бомбы и активные работы по атомной проблеме в СССР заставили руководство страны и авиапрома форсировать работы по созданию новейшего бомбардировщика-носителя будущей советской атомной бомбы. Решение было найдено на пути развертывания серийного производства В-29 на основе нескольких машин, интернированных в 1944 году на советском Дальнем Востоке. Задача создания и запуска в серию отечественного аналога В-29 - дальнего бомбардировщика Ту-4 в кратчайший срок решается туполевским коллективом. Ту-4 запускается в серию и идет на вооружение советских ВВС. Его радиус действия мог обеспечить поражение целей только лишь в пределах Европейского и Азиатского театров военных действий. Основной противник СССР по разгоревшейся "Холодной войне" - США -для соединений Ту-4 был практически не достигаем.

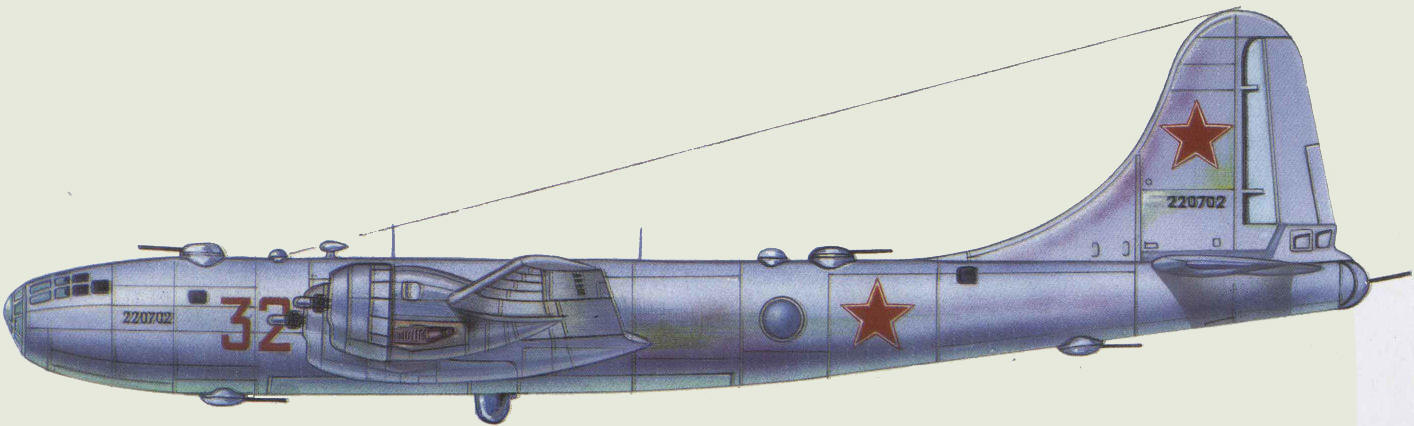

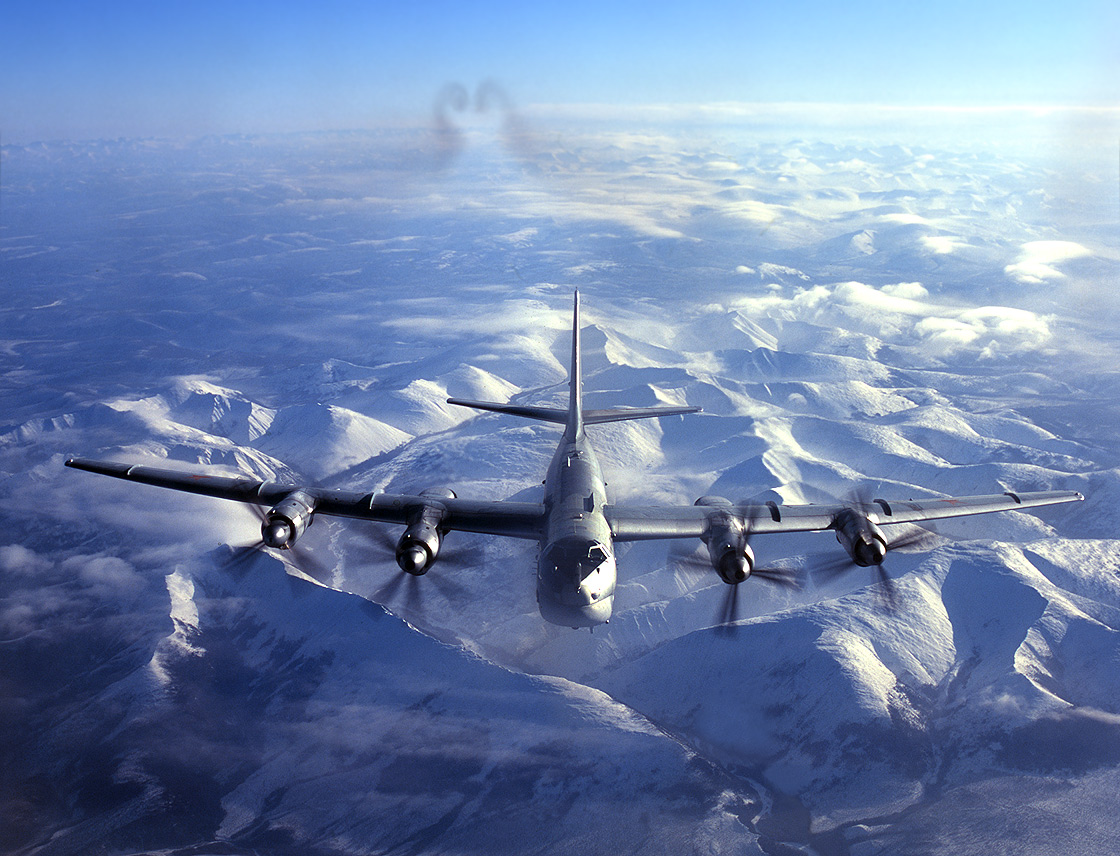

                                                                                               ТУ-4

И если территория СССР в большей и в наиболее стратегически важной своей части была досягаема для американских бомбардировщиков среднего класса типа В-29 и В-50, стартующих с европейских и азиатских баз, то для достижения территории США с баз на территории СССР нашим ВВС требовался стратегический самолет с радиусом действия порядка 7000 км, приближающийся по комплексу боевых и летных качеств к американскому межконтинентальному бомбардировщику В-36.



                                                          В-36 “ Peacemaker ( Миротворец )

В течение почти трех лет ОКБ А.Н. Туполева постепенно наращивало боевой потенциал своих новых разработок в области стратегической авиации, прорабатывая и строя в опытных образцах проекты дальних и сверхдальних бомбардировщиков, постепенно приближаясь к заветной цели - достичь на своем бомбардировщике Америки. В 1951 году ОКБ начинает испытания самолета "85", который в ходе летных испытаний подтверждает дальность полета около 12000 км. Туполевцы близки к заветной цели, но на дворе начало 50-х годов, уже летают и реактивные истребители, и реактивные бомбардировщики со скоростями, приближающимися к скорости звука. Поршневой гигант "85" в этой компании уже выглядит анахронизмом.

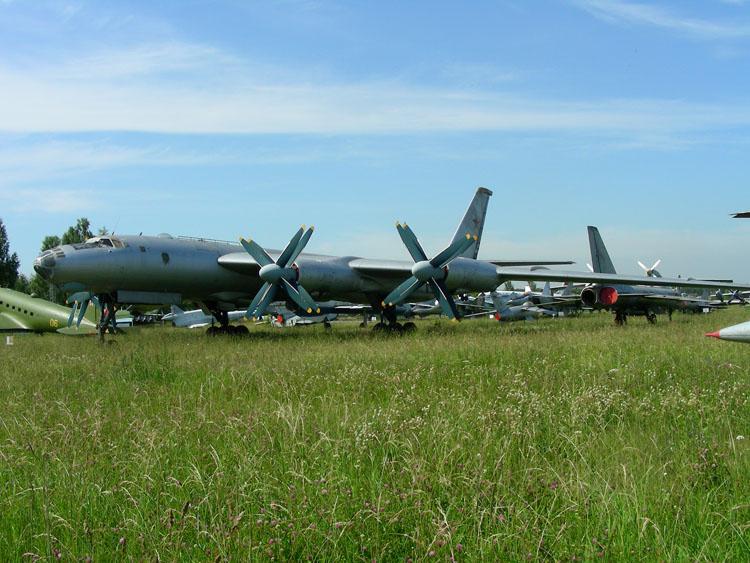

                                                                                        ТУ-85

 У советской авиационной промышленности в борьбе за паритет в области стратегических авиационных вооружений выход один - не топтаться на месте, ударяя по "американским хвостам" пятилетней давности, а резко форсировать работы в области развития реактивной стратегической авиации, тем самым попытаться сравняться с Америкой, а может быть и вырваться вперед. Решением этой важнейшей для страны стратегической задачи стало развертывание в СССР сразу двух крупнейших авиационных программ по созданию межконтинентальных бомбардировщиков Ту-95 и М-4.
Созданию скоростного дальнего бомбардировщика Ту-95 способствовало: во-первых, выдвижение новых требований к пилотируемому стратегическому носителю ядерного оружия со стороны ВВС; во-вторых, новые направления в развитии компоновки околозвукового тяжелого самолета и выборе его основных параметров; в-третьих, появление новых мощных и экономичных силовых установок на базе турбовинтовых двигателей.
Усиление в конце 40-х годов средств противовоздушной обороны, поступление на вооружение истребителей-перехватчиков с трансзвуковыми скоростями полета, оснащенных бортовыми радиолокационными станциями, делало само существование стратегического носителя со скоростью 500-600 км/ч, малоперспективным. Необходимо было поднять скорости полета тяжелых боевых самолетов до скоростей, сравнимых со скоростями истребителей-перехватчиков того периода. Вторым, а в некоторых случаях и важнейшим требованием по значительному увеличению скорости полета бомбардировщиков-носителей ядерного оружия стало именно это оружие в вариантах свободнопадающих бомб. Бомбардировщик после сброса ядерной бомбы должен был как можно быстрее выходить из зоны воздействия поражающих факторов ядерного оружия, и здесь скорость была одним из условий выживания самолета-носителя и его экипажа.
Корейская война явилась тем поворотным событием и в какой-то степени катализатором, который проявил всю бесперспективность дальнейшей опоры на поршневые стратегические самолеты. В результате в США окончательно свертываются программы дальнейшего развития поршневой дальнебомбардировочной авиации, сокращается выпуск поршневого межконтинентального "супербомбардировщика" В-36, одновременно ускоряются работы по проектированию и развертыванию серийного производства стратегических бомбардировщиков В-47 и В-52 с турбореактивными двигателями.

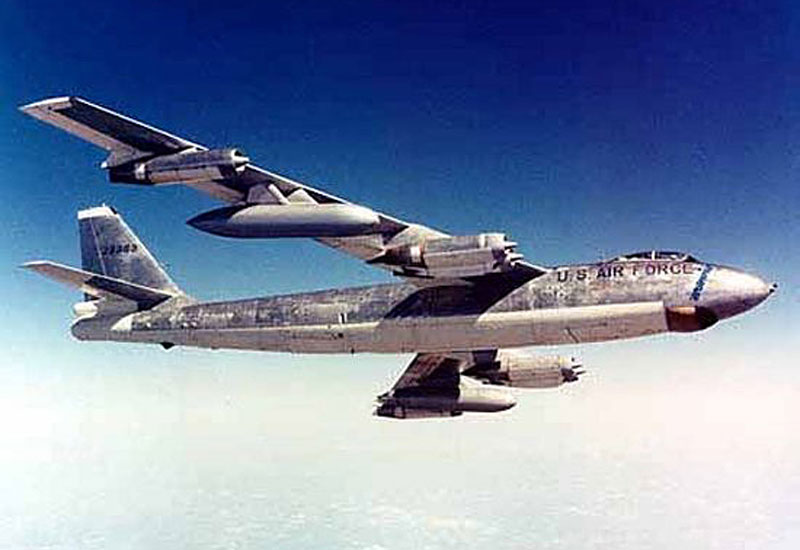

                                                                               В-47 “ Stratojet “

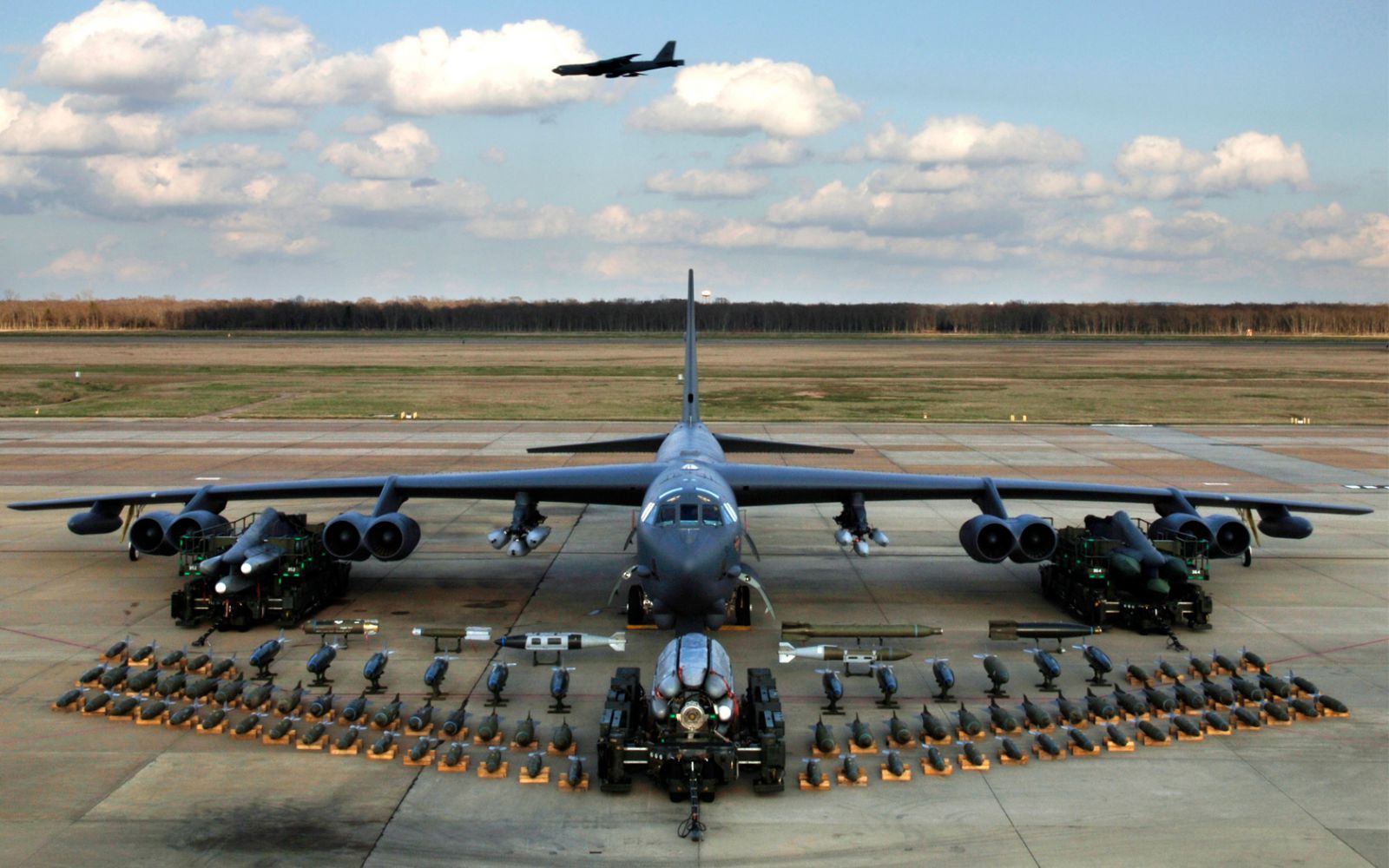

                                                                           В-52 “ Stratofortress “

На европейском континенте Великобритания работает над своими стратегическими бомбардировщиками серии "V" с околозвуковой скоростью, способными нести британское ядерное оружие и обещающими стать прекрасным дополнением к американским стратегическим авиационным носителям.



                                         Стратегический бомбардировщик Англии “ Вулкан “

Советский Союз мгновенно отреагировал на подобное развитие событий. Только-только достигнув американского уровня второй половины 40-х годов по стратегическим бомбардировщикам, спроектировав и построив Ту-85, СССР срочно сворачивает эту последнюю в мире программу развития тяжелого поршневого дальнего бомбардировщика и переходит к проектированию стратегических самолетов-носителей ядерного оружия с турбореактивными и турбовинтовыми двигателями.
В 1950 году В.М. Мясищев обратился в правительство с предложением по созданию стратегического бомбардировщика с максимальной скоростью 950 км/ч, и дальностью полета более 13000 км.



                                                                           Владимир Михайлович Мясищев

Самолет предлагалось строить с 4-мя турбореактивными двигателями АМ-3 разработки ОКБ А.А. Микулина. Предложение было принято.
24 марта 1951 года вышло постановление Совета Министров СССР по восстановлению ОКБ В.М. Мясищева. Этому новому ОКБ, получившему обозначение ОКБ-23, поручалось в кратчайший срок создать скоростной межконтинентальный стратегический бомбардировщик, способный с ядерной бомбой массой в 5 тонн достичь территории США, прорвать ее ПВО, нанести ядерный удар и вернуться на свою базу в СССР. К работам по самолету, получившему впоследствии обозначение М-4, привлекаются лучшие силы советской авиационной промышленности, открывается практически неограниченное финансирование работ. И результат не замедлил сказаться. Через 1,5-2 года ОКБ-23 подготовило к испытаниям новый стратегический авиационный носитель.



                                                                                                 М-4

А.Н. Туполев был прекрасно информирован о разворачивающихся работах по М-4 и готов был включиться в конкурентную борьбу со своим бывшим учеником и коллегой за право создания скоростного стратегического бомбардировщика.
В ОКБ-156 поисковые работы по тяжелым и сверхтяжелым самолетам со стреловидным крылом и околозвуковой скоростью полета начались в бригаде Б.М. Кондорского в тесном контакте с ЦАГИ еще весной 1948 г. Именно тогда на стол А.Н. Туполева лег отчет "Исследование летных характеристик тяжелых реактивных самолетов со стреловидным крылом". На основании опыта работ ЦАГИ, работ ОКБ-156, трофейных немецких разработок по стреловидным крыльям большого удлинения в этом отчете рассматривались проблемы выбора основных массо-габаритных параметров самолетов с полетной массой 80-160 тонн и со стреловидностью крыла 25-35° по линии фокусов. В качестве силовых установок рассматривались комбинации из 6-8 турбореактивных двигателей типа РД-45 или АМТКРД-01 с суммарной тягой 12-24 тонны. Эта работа позволила оценить рациональные пределы, в которых необходимо было выбирать основные параметры тяжелых и сверхтяжелых самолетов со стреловидным крылом и турбореактивными двигателями. Материалы этого исследования, развитые в дальнейших теоретических и практических работах ОКБ-156 и ЦАГИ, позволили приступить к выбору основных параметров, а затем к проектированию и постройке одного из самых удачных самолетов ОКБ - дальнего бомбардировщика "самолета 88" (Ту-16) с двумя ТРД типа АМ-3, а затем и вплотную подойти к проектированию скоростного межконтинентального самолета "95".
Работы по Ту-16 и Ту-85, опыт мирового самолетостроения позволили к 1951 году сформировать облик будущего туполевского скоростного сверхдальнего бомбардировщика. В ОКБ прорисовывался самолет со взлетной массой порядка 150 тонн, с крылом стреловидности 35° и удлинением 9. Подобное крыло к тому времени было достаточно хорошо изучено в ЦАГИ и не должно было вызвать особенных проблем ни у аэродинамиков, ни у прочнистов, ни у конструкторов и технологов. Фюзеляж новой машины в основном должен был компоновочно повторять фюзеляж самолета "85". А вот тип двигателей оставался под большим вопросом. Турбореактивные или турбовинтовые - вот основная дилемма, которая стояла перед проектировщиками будущей машины. Масштабные исследования, проведенные в 1950 и в начале 1951 года в ОКБ-156 совместно со смежными организациями, показали, что для получения самолета с необходимыми сочетаниями параметров скорости и дальности наиболее приемлемым путем на тот период является установка 4-х турбовинтовых двигателей мощностью 10000-12000 э.л.с. каждый, с удельными расходами топлива порядка 0,25-0,3 кг/л.с.ч.
Прежде чем эти результаты были получены, в бригаде Б.М. Кондорского проработали различные варианты силовых установок с турбореактивными и турбовинтовыми двигателями, а также их комбинации. Начинались поиски с попытки использовать уже готовые проекты самолетов ОКБ (Ту-85 и Ту-4) под новые задачи. Были просмотрены варианты установки турбовинтовых двигателей ТВ-2 вместо АШ-73ТК на Ту-4, в этом варианте максимальная скорость самолета Ту-4 увеличивалась до 676 км/ч, а дальность полета до 6900 км. Этот проект под обозначением самолет "94" стал основой для попыток предложить модернизацию парка серийных Ту-4. Вторым направлением стали проекты модернизации проекта "85" под двигатели ТВ-2Ф или ТВ-10. В этом случае расчетная дальность полета получалась 16000-17200 км, а максимальная скорость 700-740 км/ч. Полученные результаты никого не устраивали, залить новое вино в знакомые старые меха не удалось. Необходимо было двигаться дальше.
Следующей попыткой стала проработка стратегического самолета со стреловидным крылом и несколькими комбинациями двигателей: 4 ТРД АМ-3; 4 ТВД ТВ-10 + 2 АМ-3; 4 ТВ-10 + 2 ТРД ТР-ЗА; 4 ТВД ТВ-4 + 2 АМ-3; 4 ТВ-10. Площадь стреловидного крыла в исследованиях менялась от 274 м2 до 400 м2, удлинение крыла от 6,8 до 11,75, углы стреловидности от 0° до 45°.
Окончательно для сравнения были выбраны два близких самолета, один с 4-мя ТРД, другой с 4-мя ТВД. Сравнение показало, что приемлемым для ТВ-2 получения дальности полета свыше 13000 км. мог оказаться вариант с использованием 4-х ТВД со взлетной мощностью 12000-15000 э.л.с. При этом взлетная масса такого самолета достигала 200 тонн, а расчетная максимальная скорость на высоте 10000 м. была бы порядка 800 км/ч. Длина разбега такого самолета составила бы 1500 м.
Аналогичный самолет с 4-мя ТРД по 9000 кг взлетной тяги (двигатели типа АМ-3) имел бы, в лучшем случае, максимальную дальность полета не более 10000 км и длину разбега более 2000 м. Его единственным преимуществом была максимальная скорость -900 км/ч.
Получив такие результаты и прекрасно понимая, что стратегический носитель должен, прежде всего, долететь до цели и выполнить свою задачу, А.Н. Туполев окончательно выбирает для нового самолета вариант с ТВД, хотя руководители авиационной промышленности и заказчик - ВВС, ознакомившись с проектом самолета М-4, настаивали на использовании ТРД. Рассуждения их были достаточно просты и привычны: разработка самолетов обоих ОКБ должна была подстраховывать одна другую. В случае неудачи одного на этапе ОКР, второй должен был заполнить пустую нишу в серии и в ВВС, и чем они будут ближе по техническим решениям, тем меньше риск.



                                                                               Андрей Николаевич Туполев

Как раз к этому моменту относится вызов А.Н. Туполева к Сталину. Беседа была посвящена проблеме создания нового стратегического бомбардировщика. Сталин, поручив эту работу вновь образованному ОКБ-23, решил все-таки подстраховаться и одновременно дать аналогичное задание Туполеву. Вот как об этой встрече вспоминал один из его заместителей Л.Л. Кербер, получивший информацию об этой беседе непосредственно от Андрея Николаевича:
"...Товарищ Туполев, - сказал Сталин - а нельзя ли на одном из ваших бомбардировщиков установить дополнительные двигатели, с тем чтобы он мог достичь США, выполнить задачу, а затем, вернувшись, доложить результаты?
Я ответил, что дело не в этом, а в том, что отечественные двигатели не экономичны и требуют на такой полет огромного количества топлива, которое в существующих самолетах разместить негде.
- Значит, по вашему мнению, не возможно?
- Да, товарищ Сталин, именно так.
Сталин немного помолчал, затем подошел к столу, приоткрыл лежавшую на нем папку, перелистал несколько страниц и произнес:
- Странно. А вот другой наш конструктор докладывает, что это возможно, и берется решить задачу.
Он закрыл папку и кивком головы отпустил меня. Я понял, что он остался крайне недоволен."
Результатом этой беседы стало форсирование в ОКБ-156 работ по новому стратегическому самолету, получившему шифр по ОКБ самолет "95".
К этому времени реально существовавший ТВД типа ТВ-2 разработки ОКБ-276 в Куйбышеве, руководимого Н.Д. Кузнецовым, имел взлетную мощность порядка 5000 э.л.с. Этот двигатель был разработан на базе трофейного германского двигателя ЮМО-022 интернированными немецкими специалистами. Опытный экземпляр двигателя, имевший первоначальное обозначение ТВ-022, в октябре 1950 года прошел Государственные стендовые испытания. Его форсированный вариант ТВ-2Ф имел мощность 6250 э.л.с. Одновременно в ОКБ-276 начались работы над двигателями ТВ-10 и ТВ-12 на взлетные мощности 10000 и 12000 э.л.с. соответственно. Эти самые мощные в мире ТВД могли быть готовы только через 1,5-2 года, а двигатель для самолета "95" нужен был сейчас.

                                                                                                         Николай Дмитриевич Кузнецов

А.Н. Туполев лично полетел в Куйбышев к Кузнецову с целью разобраться с перспективами новой силовой установки. В результате поездки и ознакомления с проблемой на месте А.Н. Туполев решает закладывать проект в двух вариантах под две силовые установки: первый - под спарки реально существующих ТВ-2Ф, второй - под перспективные ТВД двойной мощности в одном агрегате. ОКБ276 срочно спроектировало и построило спарку из двух ТВ-2Ф, работающих на общий редуктор. Новый двигатель получил обозначение 2ТВ-2Ф, его взлетная мощность достигала 12000 э.л.с., как раз то, что надо для нового самолета. Пожалуй, одним из самых сложных агрегатов в этом двигателе был мощный редуктор, не имевший аналогов по передаваемой мощности в мировой практике авиадвигателестроения.
Не имела аналогов и реализация подобной мощности с высоким КПД винтом. По первым прикидкам диаметр винта превышал 7 м, что было явно не приемлемо по компоновочным соображениям (проблемы с установкой крыла, размеры стоек шасси и проблемы с их уборкой). Выход был найден в использовании 2-х соосных винтов меньшего диаметра с противоположным вращением. Проектирование уникальной винтовой установки (винт АВ-60) было поручено ОКБ-120 К.И. Жданова. Требовалось создать винты с коэффициентом полезного действия 0,78 - 0,82. Преодолев массу конструктивных и технологических проблем, ОКБ-120 создало винты с требуемыми параметрами.
Когда вопросы по силовой установке были решены в первом приближении и облик нового стратегического бомбардировщика начал принимать вполне реальные контуры, А.Н. Туполев выходит на Сталина. Встреча состоялась, судьба будущего самолета "95" решается положительно. Прощаясь с Туполевым, Сталин обратил его внимание на то, что эта работа связана с самой высокой политикой и требует особой бдительности.
"Привлекайте к ней ведомство Берия," - посоветовал он. (С Л.П. Берия и его Ведомством Андрей Николаевич имел тесный контакт и неоднократно: под кураторством и с активной помощью шефа МГБ проектировал Ту-2 и копировал В-29).
11 июля 1951 г. вышло Постановление Совета Министров СССР № 2396-1137, а за ним Приказ МАП № 654, по которым ОКБ А.Н. Туполева поручалось спроектировать и построить скоростной дальний бомбардировщик в двух вариантах: 1-й с четырьмя спаренными ТВД типа 2ТВ-2Ф с передачей его на летные испытания в сентябре 1952 года; 2-ой - с четырьмя ТВ-12 со сроком передачи на летные испытания в сентябре 1953 года.
Через четыре дня, 15 ноября 1951 года, был решен вопрос о предстоящей серийной постройке самолета. ОКБ и заводу №18 поручалось в январе 1952 года приступить к необходимым первоочередным работам по подготовке серийного производства самолетов. К 1 сентября 1952 года все должно было быть готово к серийному производству Ту-95.



При этом параллельно ОКБ-23 и завод № 23 готовились к серийному производству самолета М-4. Какая из двух машин будет запущена в серию, должны были решить Государственные летные испытания. Стране гарантированно нужен был стратегический носитель, и в данном случае вопрос об избыточных затратах при работах по двум близким и одинаково финансово-емким темам не стоял.
Почему возникла такая спешка при создании стратегического носителя и почему Советское Правительство шло на такие гигантские затраты в нищей разоренной войной стране, разворачивая производство двух идентичных самолетов? Дело в том, что Сталин и его окружение всерьез рассматривали возможность ядерной войны с США в 1954 году, отсюда желание получить к моменту "X" нужный носитель в эксплуатации в ВВС.
С целью ускорения испытаний и доводки двигателя 2ТВ-2Ф в ОКБ-156 был передан из ВВС серийный самолет Ту-4 для переоборудования его в летающую лабораторию. К середине 1952 года Ту-4ЛЛ (заказ 175ЛЛ) был готов. На нем для необходимых доводочных испытаний вместо штатного третьего двигателя АШ-73ТК был установлен двигатель 2ТВ-2Ф, а затем на этой же летающей лаборатории доводился двигатель ТВ-12 для второго варианта самолета.
15 июля 1951 года началось эскизное проектирование "самолета 95". Эскизным проектом в ОКБ занимался отдел под руководством С.М. Егера (Отдел Техпроектов). В августе этого же года ВВС разработали ТТТ к самолету.
Согласно исходным документам, проектируемый самолет в окончательном варианте с двигателями ТВ-12 должен был иметь практическую дальность полета 15000 км, максимальную техническую - 17000-18000 км, крейсерскую скорость полета - 750-820 км/ч, максимальную скорость - 920-950 км/ ч., практический потолок 13000-14000 м, длину разбега 1500-1800 м.
Эскизный проект самолета "95" был готов в середине декабря 1951 года. В нем ОКБ обещало превысить заданные требования по дальностям полета и гарантировало крейсерскую скорость 750-800 км/ч на высотах 10000-14000 м, практическую дальность полета 14500-17500 км. Согласно техпроекта "95-ый" предназначался для нанесения ударов по стратегическим целям, военным базам, морским портам, военно-промышленным объектам, политическим и административным центрам, расположенным в глубоком тылу противника. Кроме широкого круга стратегических задач, новая машина должна была использоваться на удаленных морских ТВД для постановки мин, торпедных и бомбовых ударов по кораблям (в боевом арсенале самолета предполагалось иметь мины и высотные торпеды, до четырех управляемых бомб на внешней подвеске). Поскольку одним из важнейших назначений самолета было нанесение стратегических ядерных ударов с помощью своподно-падающих ядерных бомб, его бомбоотсек проектировался с термоизоляцией и с электроподогревом. Температура в отсеке должна была поддерживаться в пределах +5 - +25°. Максимальная бомбовая нагрузка, согласно эскизного проекта, гарантировалась 15000 кг, нормальная - 5000 кг, максимальный калибр бомб - 9000 кг. Одновременно ОКБ совместно с ЦАГИ, с другими предприятиями и организациями развернуло исследовательские работы над проблемами устойчивости авиационных конструкций к воздействию поражающих факторов ядерного оружия, а также проблемами воздействия их на экипаж и возможными способами защиты.
По оценке ОКБ, сочетание высокой скорости полета и больших практических высот с мощным оборонительным вооружением (система огня дистанционных пушечных установок практически без мертвых зон, предполагавшаяся установка на самолет пассивных и активных систем РЭП) должны были сделать эффективный перехват самолета "95" истребителями перехватчиками противника почти невозможным.
Предусматривалась установка на самолет самого современного на тот период отечественного навигационного и радиосвязного оборудования, что должно было обеспечить выполнение боевых задач "95-ми" как в составе соединений однотипных машин, так и одиночно, днем и ночью в сложных метеорологических условиях. Особое внимание при проектировании и выборе навигационного оборудования было обращено на обеспечение автономной навигации на высоких широтах и над территорией противника.
С двигателями 2ТВ-2Ф самолет должен был иметь тактический радиус до 6000 км с бомбовой нагрузкой до 9 тонн, с двигателями ТВ-12 - до 7500 км с той же бомбовой нагрузкой. Это делало самолет "95" при оснащении его ядерным оружием эффективным средством для действий против целей, расположенных на других континентах. В перспективе "95-ая" должна была стать глобальной ударной системой. Предполагалось разместить на ней систему крыльевой дозаправки в воздухе (о других вариантах дозаправки типа "Конус" или с жесткой телескопической трубкой на том этапе даже речи не шло) от однотипных самолетов-дозаправщиков. При этом дальность полета доводилась до 32000 км (с двумя дозаправками - при полете к цели и на обратном пути), что позволяло достигать любой точки земного шара с ядерным боеприпасом на борту, за исключением небольшой части Южной Америки и Антарктиды, и гарантировать возвращение на базу. Все эти прекрасные параметры по дальности, согласно эскизного проекта, получались при весьма умеренной максимальной взлетной массе 156 тонн и соответственно приемлемых взлетных характеристиках.



Реальность оказалась не такой радужной - первая серийная машина, с условием выполнения минимальных требований по практической дальности полета имела максимальную взлетную массу 172 тонны, а после модернизации - 182 тонны, со значительным ухудшением взлетных характеристик (по эскизному проекту 1120-1200 м, на первой серийной машине - 2320 м). Ну а систему дозаправки пришлось ставить как необходимое условие сохранения межконтинентальной дальности после проведения всех модернизаций и модификаций, а не как условие получения глобальной ударной авиационной системы.



Согласно проекта, оба варианта самолета были конструктивно унифицированы, один вариант отличался от другого только типом двигателей, что позволяло достаточно безболезненно перейти от первого варианта ко второму. Для второго варианта ОКБ-276 обещало в кратчайшие сроки подготовить двигатель ТВ-12 с максимальной взлетной мощностью 12500 э.л.с.
Так как будущий бомбардировщик должен был совершать длительные полеты, большое внимание было уделено обеспечению экипажу необходимых бытовых условий: места размещения экипажа достаточно просторные, с учетом обеспечения условий для отдыха в полете на рабочих местах, кроме того, организовывались специальные помещения для отдыха (откидные койки), приема пищи и т.д. К сожалению, многое из того, что задумывалось в части обеспечения нормальных условий жизнедеятельности экипажа, исчезло в процессе доработок проекта и реального самолета (привычная борьба самолетчиков за снижение массы пустого самолета, во многом связанная с установкой на борт реальных блоков систем самолетного и специального оборудования с их реальными габаритами и массами, иногда весьма отличавшимися не в меньшую сторону от того, что обещали их разработчики и закладывали в проект туполевцы).
Для получения требуемых летно-технических характеристик для самолета "95" была выбрана такая аэродинамическая компоновка, которая обеспечивала высокое аэродинамическое качество на высоких скоростях полета. Это было достигнуто соответствующим выбором угла стреловидности крыла, набором профилей вдоль его размаха и большим удлинением крыла (следует отметить, что создание стреловидного крыла большого удлинения само по себе было достаточно сложной прочностной и конструктивной задачей, успешно решенной на самолетах "95" и М-4). При компоновки самолета большое внимание было уделено снижению вредного сопротивления за счет уменьшения миделя фюзеляжа и двигательных гондол. Следует отметить, что выбор силовой установке на базе 4-х ТВД, резко ограничил возможности компоновщиков по выбору наиболее рациональной аэродинамической схемы. Для гигантских мотогондол с ТВД оставалось только одно место - на крыле или на пилонах под крылом. Всем агрегатам планера и их сопряжениям были приданы такие формы, которые обеспечивали наименьшую вредную интерференцию при обтекании потоком воздуха. Относительный мидель фюзеляжа самолета "95" был снижен до 2,33 %, гондолы основных стоек шасси выполнялись совместно с гондолами внутренних двигателей и имели форму, комбинации которых с крылом имели мидели тел наименьшего сопротивления (соответствие правилу площадей). В результате проведенной большой исследовательской и конструкторской работы удалось получить высокое аэродинамическое качество -на крейсерском режиме полета (М=0,7) качество самолета "95" достигало 17.
В компоновке фюзеляжа были в основном выбраны апробированные решения самолета "85". Основное отличие состояло в том, что внедрение стреловидного крыла на "95-ой" позволило перейти к единому большому бомбоотсеку с расположением боевых грузов практически в центре масс. Особенностью проекта самолета "95" было отсутствие катапультируемых сидений для экипажа, что отличало этот самолет от других дальних реактивных бомбардировщиков того периода (М-4, В-52, Ту-16, британские самолеты семейства "V"). Восемь человек экипажа в аварийной ситуации покидали самолет через люки и через отсек передней стойки шасси. Такое техническое решение оправдывалось прежде всего сравнительно невысокими крейсерскими скоростями полета, а также существенной экономией массы пустого самолета и более комфортными условиями для экипажа.
С самого начала разработки самолета "95" большая ответственность легла на отдел прочности ОКБ во главе с А.М. Черемухиным. Он и его сотрудники участвовали в анализе возможной силовой схемы конструкции самолета с учетом оптимального размещения двигателей. Ответственность принимаемых решений была исключительно высока, так как одновременно с ОКР начались работы по развертыванию серии на заводе №18, где уже изготавливалась оснастка и подготавливались линии сборки. Подобное решение значительно усложнило работу прочнистов, ибо требуемые из соображений прочности изменения в конструкции приводили к изменению готовой оснастки и доработке самолета на сборочных линиях или, что еще хуже, в эксплуатации. Новым для прочнистов при проектировании самолета "95" была необходимость введения изменений в Нормы прочности и в методы определения расчетных нагрузок, так как предварительно принятые завышенные запасы прочности при проектировании "95-ой" и М-4 приводили к значительному увеличению масс пустых самолетов. Для данной группы самолетов с гибким стреловидным крылом большого удлинения А.М. Черемухин предложил рассчитывать внешние нагрузки на крыло с учетом его деформации в полете для статических случаев нагружения. Совместно проведенные с ЦАГИ и ОКБ-23 исследования позволили получить значительный выигрыш в массе конструкции крыла для самолетов "95" и М-4.
Серьезную проблему при проектировании самолета "95" представляло создание эффективной системы управления. Если на М-4 ОКБ-23 смело пошло на внедрение в систему управления необратимых гидроусилителей, то туполевские "управленцы" четко руководствовались генеральным указанием Андрея Николаевича, выраженным в его крылатой фразе: "Лучший автомат тот, который не стоит на самолете". Поэтому и Ту-16, и, что уж совсем на грани возможного, "95-ый" получили системы управления с прямой механической связью. Перед аэродинамиками, управленцами, конструкторами ОКБ и ЦАГИ (которое было за внедрение системы с необратимыми гидроусилителями) была поставлена задача добиться нормальных усилий на органах управления у летчика при сохранении прямой механической связи их с рулями. Для уменьшения шарнирных моментов органов управления на самолете "95" на руле высоты и направления была применена осевая компенсация, а на элеронах внутренняя компенсация. Были проведены многочисленные теоретические- проработки и испытания моделей в натурной аэродинамической трубе ЦАГИ, прежде чем окончательно были выбраны форма носка и соответствующие степени компенсации: аэродинамическая рулей высоты и направления - 30%, и внутренняя элеронов - 34%. Кроме аэродинамической компенсации, для уменьшения шарнирного момента на руле направления и элеронах была использована сервокомпенсация, функционально совмещенная с триммерами. И все же, при всей нелюбви Андрея Николаевича к ненадежным бустерам, все равно их пришлось ставить на борт. Применение аэродинамической, внутренней компенсации и сервокомпенсации на руле направления и элеронах не позволили снизить усилия на органах управления до нормальных величин. Для нормализации этих усилий в каналы управления все-таки ввели обратимые гидроусилители с коэффициентами обратимости для руля направления 1/3, а для элеронов - 1/2. В результате удалось получить достаточно надежную систему управления с приемлемыми усилиями на органах управления летчиков для столь крупного и тяжелого самолета, каким был "95-й".
К интересным нововведениям в системах самолета "95" можно отнести: применение более легких алюминиевых проводов в системе электроснабжения, электротермический обогрев плоскостей и лопастей винтов, а также разработка автоматической системы управления и запуска мощных ТВД.
В конструкции самолета"95" предполагалось в максимальной степени использовать материалы, полуфабрикаты и комплектующие изделия предыдущих разработок ОКБ, в частности самолета "85", что позволяло ускорить процесс создания самолета.
Подготовленный эскизный проект с расчетными данными был предъявлен в Авиационно-технический комитет при Главкоме ВВС. 31 октября 1951 года ВВС выдали положительное заключение по проекту будущего стратегического авиационного носителя.
Рабочие чертежи самолета начали готовить в сентябре 1951 года, через год они были полностью готовы. С августа по конец ноября 1951 года в макетном цехе завода № 156 строился деревянный макет самолета. Уже в ходе постройки макета его три раза осматривала комиссия ВВС, давая массу замечаний по компоновке и системам. В ноябре макет самолета был предъявлен макетной комиссии, в декабре того же года Главком ВВС утвердил макет.
Для координации работ в ОКБ, работ смежников, решения проблем с заказчиком по самолету "95", А.Н. Туполев назначает руководителем работ по теме Н.И. Базенкова, в дальнейшем Главного конструктора по самолетам семейства Ту-95 (Ту-95, Ту-114 и др.)
В 70-е годы всю тематику по Ту-95, Ту-114 и Ту-142 возглавлял Главный конструктор Н.В. Кирсанов.



                                                                        Николай Васильевич Кирсанов

 В октябре 1951 года на опытном заводе № 156 началась постройка самолета "95-1" с двигателями 2ТФВ-2Ф (заказ 180-1), одновременно был заложен второй экземпляр планера для статических испытаний. К осени 1952 года первый опытный самолет был в основном закончен и в расстыкованном виде перевезен на аэродром в г. Жуковский на Летно-испытательную и доводочную базу ОКБ (ЖЛИ и ДБ) для окончательной сборки и подготовки к летным испытаниям. Там самолет был окончательно собран и 20 сентября 1952 года передан на заводские испытания.

Испытания первого опытного самолета должен был проводить экипаж в составе командира корабля летчика-испытателя А.Д. Перелета, второго летчика В.П. Морунова, бортинженера А.Ф. Чернова, штурмана С.С. Кириченко, бортрадиста Н.Ф. Майорова, борт-электрика И.Е. Комиссарова и бортмеханика Л.И. Борзенкова.



                                                                   Алексей Дмитриевич Перелёт

Экипаж начал осваивать новый самолет, начались гонки двигателей и первые пробежки. В основном все шло нормально, можно было подниматься в воздух.
Пока в ОКБ-156 и на опытном заводе шли работы по "95-ой", органы МГБ не дремали, работая по многим направлениям. Как вспоминал ведущий инженер по самолету "95" Н.В. Лашкевич, его в один прекрасный день пригласили на Лубянку и не к кому-нибудь, а к самому Л.П. Берия на личную беседу. Лашкевич через много лет рассказывал об этой беседе: "...Берия был очень любезен, посадил рядом и вдруг словно сорвался с цепи, визгливым голосом обрушившись на меня:
- Что это за немецко-еврейская банда скопилась вокруг Андрея Николаевича? Егер, Минкнер, Кербер, Стоман, Френкель, Файнштейн (от автора - все бывшие клиенты Берия по 1937 году)... Уж не они ли орудуют? Вам, члену партии, мы доверяем. Присмотритесь к ним пристальнее и информируйте меня. Я приму вас тут же."
Вот такой приятный разговор, с самым крутым большевиком в СССР начала 50-х годов. Опять для части коллектива туполевцев запахло тюремной парашей 1937 года. Ведь все перечисленные "враги - космополиты" уже испробовали казенной тюремной похлебки, как и многие их коллеги по ОКБ и авиационной промышленности. Сам А.Н. Туполев с осени 1937 года хватил тюремного лиха, сначала в Бутырках, а затем в "шараге" - ЦКБ-29 НКВД. Ну а пока "враги - космополиты" совместно с "незапятнанными" продолжали создавать самолет "95", не подозревая, что их опять в который раз "пересчитали и поделили".
Справедливости ради, следует сказать, что славные органы не только проверяли предков у туполевцев в N-ом поколении, но и делали то, что им положено было делать для обеспечения скрытности работ по новому бомбардировщику. МГБ разработало и провело целый ряд практических мероприятий по борьбе с утечкой информации из ОКБ и опытного завода. Наиболее эффективным оказалось одновременное закрытие на ремонт и реконструкцию всех пивных и закусочных в округе, коих по улицам Радио и Бауманской было полным полно. Приняв пару стопок водки на грудь или выпив несколько кружек пива, сотрудники порой развязывали языки и выбалтывали лишнее. Кроме того, ввели более строгий режим проезда по автодороге на противоположном от аэродрома ЛИИ высоком правом берегу Москва-реки, откуда взлетная полоса и стоянки самолетов были как на ладони и хорошо просматривались без всякой оптики. Все наземные работы на опытном самолете прекращались до начала движения автотранспорта и электропоездов по Казанской дороге.
12 ноября 1952 года летчик-испытатель А.Д. Перелет и его экипаж подняли машину в первый полет. Полет длился 50 минут на высоте 1150 м. До конца 1952 года было выполнено всего 3 испытательных полета. Все шло как обычно с новой машиной - полет, затем долгая стоянка на земле для поиска неисправностей, их устранения и доработок. Как это часто бывает, опытная машина больше стоит на земле, чем летает. 13 января 1953 года испытательные полеты на "95-1" возобновились. 17 апреля на шестнадцатом полете произошла разрегулировка автоматики установки шага всех 4-х винтов. А.Д. Перелет с трудом смог посадить опытную машину на аэродром. Следует сказать, что Перелет был летчик от Бога и мог летать на совершенно недоведенной машине, искренне удивляясь, почему этого другие не могут, и считая, что в его чутье и природном мастерстве нет ничего особенного. Самолет опять почти на месяц замер на стоянке. ОКБ совместно с ЦАГИ занялись поиском причины дефекта. Вскоре объяснение было найдено, проведены необходимые доработки и самолет снова был готов к полету.
За первыми полетами "95-1" был постоянный контроль со стороны Правительства и Командования ВВС (Программы создания "95" и М-4 были высшего приоритета). По результатам каждого испытательного полета шел доклад наверх по каналам МАП, МГБ, а также через представителя ВВС на заводе №156 подполковника С.Д. Агавельяна непосредственно Главкому ВВС генерал-полковнику П.Ф. Жигареву. Независимо от времени суток подробный доклад должен был лежать на столе у высшего руководства страны. Моральная и физическая нагрузка, легшая на плечи всех участников работ по самолету "95", была неимоверной, люди, причастные к испытаниям, работали на износ, спали в день по несколько часов, а остальное время - или на аэродроме, или в ОКБ, или на совещаниях. О выходных или отпусках никто и не заикался, все было нацелено на доводку и передачу в кратчайший срок самолета "95" в серию и в войска. Фронт "Холодной войны" требовал жертв.
К середине мая опытный самолет успел выполнить 16 полетов с общим налетом около 21 часа. Вот как об этом дне через сорок лет вспоминал С.Д. Агавельян.
"11 мая 1953 года проводился очередной, 17-й испытательный полет, который закончился катастрофой. Самолет с полной заправкой вылетел в район г. Ногинска. На аэродроме в этот день находился сам А.Н. Туполев. Все шло нормально, с опытным самолетом поддерживалась постоянная радиосвязь, и вдруг в динамиках раздался сдержанный и, может быть, излишне спокойный голос А.Д. Перелета:"Нахожусь в районе Ногинска. Пожар третьего двигателя. Освободите посадочную полосу. Буду садиться прямо с маршрута." Две-три минуты ожидания и снова голос Перелета:"С пожаром справиться не удалось, он разрастается, горят мотогондолы, шасси. До вас осталось километров сорок." И затем, через какое-то время: "Двигатель оторвался. Горит крыло и гондола шасси. Дал команду экипажу покинуть самолет. Следите." И все, только потрескивание и шумы в динамиках. Связь прервалась..."
Первым пришло телефонное сообщение из ногинского отдела МГБ о том, что самолет упал северо-восточнее города и горит. А.Н. Туполев и С.Д. Агавельян срочно на автомобиле выехали в Ногинск на место катастрофы. За ними на нескольких машинах - работники ОКБ и ЖЛИ и ДБ. Непосредственно к месту катастрофы они добирались пешком через заболоченный лес, а для А.Н. Туполева достали лошадь. Когда вышли на место трагедии, перед всеми предстала страшная картина. Самолет, имея на борту несколько десятков тонн керосина, врезался в болотистый подлесок, взорвался и образовал воронку глубиной до 10 метров. На дне воронки догорали восемь огромных покрышек основных стоек шасси, наполняя воздух запахом сгоревшей резины. Рассыпавшись по лесу, экспедиция приступила к поискам оставшихся в живых и останков погибших. Нашли останки командира корабля и обмотанный парашютом труп штурмана. Прибежавшие из ближайшей деревни крестьяне сообщили, что там находятся 5 человек, приземлившихся на парашютах. Результаты катастрофы - четверо погибших, семеро спасшихся на парашютах и уничтоженная надежда советских стратегов - первый опытный самолет "95". Погибли: командир корабля - А.Д. Перелет; штурман - С.С. Кириченко; бортинженер - А.Ф. Чернов; техник по виброиспытаниям из НИИ-CO - A.M. Большаков. Спаслись на парашютах: второй летчик - В.П. Мо-рунов; бортрадист - Н.Ф. Майоров; ведущий инженер - Н.В. Лашкевич; помощник ведущего инженера - А.М. Тер-Акопян; бортэлектрик - И.Е. Комиссаров; бортмеханик - Л.Е. Борзенков; инженер ЛИИ - К.И. Вайман.
Вернемся на некоторое время назад на борт гибнущей машины. Вот что рассказал участник этого полета бортрадист Н.Ф. Майоров: "...Вылетев утром, мы выполнили задание по замеру расходов топлива. На последнем режиме максимальной тяги двигателей, на высоте 7300 м возник пожар третьего двигателя. Я через верхний блистер наблюдал за поведением машины. Услышав сильный щелчок, увидел отверстие в передней верхней части капота третьего двигателя и небольшое пламя, бьющее из него. Я доложил командиру. Двигатель немедленно был выключен, винты зафлюгированы. Включили пожаротушение. Пожар продолжался, отвалились части самолета. Стало ясно, что нормально посадить самолет не удастся. Снижаясь до высоты 5000 м, Перелет отвел горящий самолет от густонаселенного района к лесному массиву и приказал всем, кроме бортинженера Чернова, покинуть самолет. Я все ждал. Заглянув вниз, в кабину, я увидел спокойно сидящего командира. Я понял, что он намерен сажать самолет аварийно. На высоте 3000 м я покинул самолет и занялся снижением. Я спускался на парашюте и только увидел, как появился какой-то сильный пожар и возник столб дыма... "
Ведущий инженер Н.В. Лашкевич, спускаясь на парашюте, видел, как отделился от самолета горящий третий двигатель, винты четвертого двигателя встали во флюгерное положение и самолет, завалившись в крутую спираль, почти вертикально пошел к земле.
Во взорвавшемся самолете погибли А.Д. Перелет и А.Ф. Чернов, до последнего момента пытавшиеся спасти опытную машину. Штурман С.С. Кириченко покинул самолет, но его вместе с парашютом накрыло ударной волной и пламенем от взрыва. А.М. Большаков покинул самолет, забыв в суматохе надеть парашют, на котором он сидел, но говорили, что он и не умел им пользоваться. Остальные сумели спастись.
А.Д. Перелету за вклад в создание Ту-95 посмертно было присвоено в 1955 году звание Героя Советского Союза, а в 1957 году - Ленинская премия. Его именем была названа улица в г. Раменском.
Первая опытная машина погибла, погибли люди. Требовалось найти причину катастрофы, чтобы подобное не повторилось на втором летном экземпляре с двигателями ТВ-12, находившемся в постройке. Была создана Правительственная комиссия под председательством Министра авиационной промышленности М.В. Хруничева. Были задействованы подразделения МГБ, ВВС, Генерального штаба, КПСС, Совета Министров СССР и многих других организаций. И как часто бывает в подобных ситуациях, одни искали истинную причину, а другие - стрелочника.
Первой реакцией Командования ВВС на катастрофу было Представление от Главкома о передаче суду Военного Трибунала старшего военного представителя ВВС на заводе № 156 Гвардии инженер-подполковника С.Д. Агавельяна (в годы войны главного инженера полка "Нормандия-Неман"), как главного виновника катастрофы. Представление готовил офицер МГБ при Главкоме ВВС.
Появились и первые "смелые" версии, объясняющие катастрофу, развитые и поддержанные в двигательном отделе при Главкоме и самими двигателистами из ОКБ-276. Все в этой версии объяснялось просто: разрушилась моторама третьего двигателя, двигатель оторвался, хлынуло топливо, и начался пожар. Все предельно ясно. Предпосылка катастрофы - халатность военного представителя завода № 156 С.Д. Агавельяна и старшего военного представителя в ЦАГИ инженер-полковника А.И. Соловьева, ответственного за приемку результатов статиспытаний моторамы. Идея разрушения моторамы была подхвачена и приобрела законченные формы в Заключении начальника двигательного отдела Управления опытного строительства авиационной техники ВВС. Начальник этого отдела генерал Заикин составил Приказ Главкома ВВС о предании суду обоих старших военных представителей. (К версии о "плохой" раме подталкивал ряд недавних катастроф из-за разрушений моторам на Ту-4).
Главком ВВС П.Ф. Жигарев, прочитав проект Приказа, быстро сообразил (на то и Главком), что дело явно не закончится расстрелом двух старших офицеров.



                                                                           Павел Фёдорович Жигарев

 При жизни Сталина он каждый день докладывал ему о ходе работ и испытаний "95-ой". Тема была под пристальным вниманием Правительства, МГБ и лично Берия. Жигарев точно знал, что многие генералы и, того и гляди, сам Главком ВВС, весьма скоро окажутся в одной компании со своими подчиненными (хотя шел май 1953 года, Сталин был мертв, его наследники откровенно грызлись за власть, в том числе и всесильный Берия, но система продолжала четко работать и хлопнуть могли за милую душу, без оглядок на смену хозяев на верху). Поэтому П.Ф. Жигарев вызвал к себе обоих намеченных в качестве жертв офицеров, внимательно выслушал их информацию о безупречном контроле с их стороны за разработкой и испытаниями самолета "95" и принял решение об их полной невиновности и не дал хода проекту подрастрельного Приказа.
Тем временем в МАП уже несколько дней заседала комиссия по катастрофе. Двигателисты и многие члены комиссии дружно громили А.Н. Туполева, обвиняя его во всех смертных грехах. Некоторые в стиле того времени договорились до того, что нельзя было доверять проектирование советского стратегического самолета бывшему "врагу народа". А.Н. Туполев угрюмо молчал, на все вопросы комиссии отвечали его заместители Н.И. Базенков, С.М. Егер, К.В. Минкнер (руководитель отдела силовых установок в ОКБ) и другие.
На месте катастрофы один из солдат, откапывавший мотогондолу третьего двигателя, нашел крупный обломок шестерни редуктора двигателя 2ТВ-2Ф. Его передали для исследований в ЦИАМ. Крупнейший специалист по прочности авиационных материалов Р.С. Кинасошвили определил по структуре излома шестерни, что разрушение носит явно усталостный характер, однако члены комиссии не соглашались с подобным заключением, так как шестерня в составе двигателя наработала всего лишь 10 часов. Двигателисты настаивали на том, что шестерня сломалась от удара и что причина катастрофы - разрушение моторамы. Над А.Н. Туполевым сгущались тучи...
А дальше произошла почти детективная история с неожиданным концом. В один из этих суматошных дней, как вспоминал С.Д. Агавельян, он шел по коридору четвертого этажа ОКБ и вдруг услышал за собой звук шагов. Когда шаги приблизились к нему, раздался глухой голос:"Вы не туда смотрите! Смотрите Дела Отдела технического контроля №34 и №35." Наступила тишина. Не оглядываясь, С.Д. Агавельян пошел дальше. Подумав, он решил передать эту информацию А.Н. Туполеву, а тот, в свою очередь, поставил в известность М.В. Хруничева и высокую комиссию по катастрофе. На очередном заседании комиссии информация была оглашена и произвела эффект разорвавшейся бомбы. Поскольку речь шла о Делах Отдела технического контроля ОКБ-276 и опытного завода №276, до того невозмутимый Главный конструктор Н.Д. Кузнецов вдруг побледнел и упал в обморок. Дела №34 и №35 были доставлены на комиссию. В них черным по белому было написано, что на 30-м и 40-м часах работы двигателей 2ТВ-2Ф на стендовых испытаниях имело место разрушения шестерен редукторов с пожаром в испытательных боксах.
Теперь вектор "общественного мнения" резко повернулся на 180 градусов. Примерно час поносили Н.Д. Кузнецова, сидевшего с поникшей головой. Наконец слово взял А.Н. Туполев. Все с нетерпением ждали, что он "сотрет в порошок" Кузнецова, однако Туполев стал говорить совершенно о другом. Отругав Кузнецова за сокрытие фактов, он перешел к существу дела, сказав: "У кого не бывает ошибок? Кто не ошибался? За скрытие факта необходимо Главному конструктору 2ТВ-2Ф объявить выговор, но это детали. Предлагая самые суровые меры по отношению к нему, вплоть до расстрела, вы говорили о пользе дела. Но это может принести лишь большой вред делу обороноспособности страны. Этот злосчастный двигатель стоит на Ту-95, с помощью которого мы стараемся создать равновесие с США. Пока мы в этом кабинете почти две недели занимались дискуссией, меня с Хруничевым не раз вызывали в Правительство и допытывались, какие есть пути поставить на ноги Ту-95. То, что предлагают некоторые товарищи, напрочь угробит этот государственного значения заказ. Обезглавить ОКБ-276, убрать руководителя - это означает угробить мощнейший в мире двигатель, а заодно и Ту-95. Этого делать нельзя. Наши решения должны быть направлены на поддержку дальнейших работ по двигателям 2ТВ-2Ф и его вариантам. А чтобы достичь этой цели, надо Кузнецову помочь, а не сажать его в тюрьму. Вот что я хотел сказать!"
...Нужно отдать должное мудрости и порядочности А.Н. Туполева. Сталин умер в марте 1953 года, в стране еще практически ничего не изменилось, страшная репрессивная машина продолжала работать. Преступлением считалось само сочувствие или либерализм по отношению к провинившимуся. А.Н. Туполев, уже отведавший тюремной баланды и только что слышавший от членов комиссии в свой адрес весьма жесткие высказывания, прикрыл Н.Д. Кузнецова, спасая и его, и дело. До конца жизни у А.Н. Туполева с Н.Д. Кузнецовым были очень теплые отношения, такое не забывается. Многие типы самолетов с маркой "Ту" летали и летают по сей день с двигателями, на которых стоит марка "НК".
Что же касается главной виновницы катастрофы, шестерни редуктора, то дальнейшее разбирательство установило, что она была изготовлена с нарушением технологии. Истинный конкретный виновник был найден и получил соответствующий срок. Ныне эта злополучная шестерня находится среди экспонатов музея завода-изготовителя двигателя 2ТВ-2Ф, и мало кто из посетителей знает, какие "шекспировские страсти" скрываются за этим невзрачным кусочком металла.
По результатам работы комиссии было принято решение оказать помощь ОКБ-276 по разным направлениям, в частности, по созданию Норм прочности авиадвигателей. Эти Нормы требовали на свою разработку достаточно длительного времени, поэтому, для начала, было предложено создать Нормы прочности отдельных, наиболее ответственных частей двигателя.
Поставил точку в истории с катастрофой самолета "95-1" приказ МАП № 114 от 15 октября 1953 года. В приказе были названы причины катастрофы: разрушение промежуточной шестерни редуктора двигателя 2ТВ-2Ф вследствие ее недостаточной усталостной прочности и недостаточности эффективности бортовых средств пожаротушения самолета "95". Главным конструкторам Туполеву, Мясищеву, Кузнецову, Микулину вменялось обеспечить качественное и безаварийное проведение летных испытаний самолетов Ту-95 и М-4. Туполеву, Кузнецову и Макаревскому (начальнику ЦАГИ) до начала летных испытаний самолета "95-2" с двигателями ТВ-12 необходимо было организовать и провести статические испытания ТВ -12с мотогондолой самолета, а также дополнительные статические и вибрационные испытания по Ту-95. От Кузнецова требовалось до установки ТВ-12 на самолет обеспечить надежную доводку и штатную проверку двигателей в условиях стендовых испытаний, а также на одной из летающих лаборатории Ту-4ЛЛ. Главным конструкторам указанных самолетов и двигателей необходимо было провести специальные испытания эффективности противопожарной системы самолетов Ту-95 и М-4, особенно в районе силовых установок.
В заключении обзора материалов по катастрофе "95-1" с позиций сегодняшнего дня можно поучиться, как из трагического события, не потеряв головы, можно максимально получить пользу для продвижения дела.
Пока шли доводки и испытания самолета "95-1", на заводе № 156 строился второй экземпляр для летных испытаний - самолет "95-2" под новые двигатели ТВ-12 ( заказ 180/2 ).
Самолет "95-2" или "дублер" начали проектировать в январе 1952 года. В связи с высокой унификацией с первым опытным самолетом проектирование закончилось через месяц, в феврале 1952 года. В этом же месяце началось производство самолета. При работах по "дублеру" учитывался опыт проектирования, производства и испытаний первого опытного самолета, а также начальный опыт эксплуатации другого самолета ОКБ-156 - бомбардировщика Ту-16. Самолет "95-1" был перетяжелен, масса пустого самолета превышала расчетную на 15%, на "дублере" удалось свести эту цифру к 3%. Были использованы новые конструкционные материалы, в частности, сплав В-95. В ходе постройки оборудование заменялось более совершенным и была изменена конструкция мотогондол под новый тип двигателя.
Производство планера "дублера" было закончено в ноябре 1952 года. До июля 1954 года шла нескончаемая цепь доработок и изменений на практически готовой машине. И еще почти полгода самолет "95-2" стоял в сборочном цехе опытного завода. Не было двигателей. ОКБ Н.Д. Кузнецова на сей раз решило не устраивать никаких гонок на испытаниях, все делалось крайне тщательно, с гарантией, что майская трагедия 1953 года по их вине не повторится.
К новым двигателям ТВ-12 было пристальное внимание со стороны руководства МАП. В декабре 1953 года Министерство утвердило общую конструктивную компоновку двигателя. Отмечалось, что доводочные испытания показали, что ТВ-12 может быть доведен до необходимых параметров, в том числе и по надежности. Взлетная и максимальная мощности превышали заявленные на 2-3%, но в то же время удельный расход топлива был на 2-3% выше. Не доведены были некоторые узлы двигателя, редуктор, маслосисте-ма, а также системы измерения крутящего момента и тяги. ОКБ-276 предлагалось проработать резервные варианты наиболее ответственных узлов и агрегатов двигателя.
Для доводки и испытаний опытный двигатель ТВ-12 был установлен на летающую лабораторию Ту-4ЛЛ (заказ 180ЛЛ) и с лета 1954 года начал проходить летно-доводочные испытания.
Доводка, доработка и испытания двигателя отодвинули срок готовности "дублера" к летным испытаниям. Тем не менее, серийному заводу № 18 предписывалось передать ВВС 15 серийных самолетов Ту-95 в течение 1954 и 1955 годов, а куйбышевскому моторостроительному заводу № 24 освоить в серии ТВ-12 под серийным обозначением НК-12.
Одновременно для подстраховки, ОКБ-19, руководимому Главным конструктором П.А. Соловьевым, было выдано задание на разработку нового, мощного и экономичного ТВД типа Д-19 со взлетной мощностью 15000 э.л.с., номинальной мощностью 12300 э.л.с. и удельным расходом топлива на максимальном режиме 0,16 кг/л.с.ч. (Подстраховывались не только по силовой установке, А.Н. Туполев начал прикидывать вариант развития "95-ой" с новыми ТРД типа ВД-5 или ВД-7 -проект "99", все эти мероприятия были не лишние, поскольку после катастрофы в МАП был подготовлен документ о снятии Ту-95 с серии в Куйбышеве и внедрению там М-4).
В декабре 1954 года на "дублер" наконец были установлены долгожданные двигатели ТВ-12, и в начале января 1955 года самолет перевезли в ЖЛИ и ДБ. 21 января самолет передали на заводские испытания. 16 февраля 1955 года экипаж во главе с летчиком-испытателем М.А. Нюхтиковым и вторым летчиком И.М. Сухомлиным уходят на "дублере" в первый полет.



                                                                 Михаил Александрович Нюхтиков

Летные испытания и доводки второго опытного самолета шли почти целый год, до 20 января 1956 года. Последний полет по этапу Заводских испытаний состоялся 8 января. Всего за время этих испытаний "дублер" совершил 68 полетов с общим налетом 168 часов. В период заводских испытаний окончательно решилась судьба серии Ту-95. Весной 1955 года ЖЛИ и ДБ посетили руководители страны, в частности Н.С. Хрущев и Г.К. Жуков (рассказывают, что Андрей Николаевич пошел на хитрость, чтобы первым получить в свои руки высоких особ: он инсценировал неисправность своей машины на дороге следования правительственного кортежа, перегородив дорогу, кортеж остановился, далее слово за слово... и "члены" Летчик-испытатель И.М. Сухомлин едут к туполевским машинам). Они были ознакомлены с новой авиационной техникой, но начали осмотр с "Ту", в том числе и с опытного Ту-95. Хрущев залез в кабину (с его то комплекцией) бомбардировщика, А.Н. Туполев подробно рассказал о возможностях новой машины, показал пути дальнейшей модификации и модернизации. Беседа вскоре дала положительные результаты для Туполева и для Ту-95. Через месяц окончательно и бесповоротно было принято решение по серии не только в варианте бомбардировщика, но и в варианте ракетоносца.
В целом заводские испытания проходили благополучно, но один эпизод едва опять не поставил под угрозу срыва всю программу Ту-95. Лето 1955 года. Заканчивался очередной испытательный полет, самолет должен был совершить посадку на аэродром. И тут бортинженер А.М. Тер-Акопян сообщил по радио на землю, что не выпускается шасси как от основной электрической сети, так и от аварийной. Сажать самолет на "брюхо" значило с большой долей вероятности угробить и вторую опытную машину. На испытательном аэродроме создалась весьма тревожная обстановка. Самолет продолжал летать кругами, выжигая топливо. Из Москвы срочно приехали А.Н. Туполев, его заместитель по оборудованию Л.Л. Кербер и другие ведущие специалисты ОКБ.



                                                                                Леонид Львович Кербер

Л.Л. Кербер вместе со специалистами по системам бортового оборудования разложил на траве у выносного командного пункта фидерные электрические схемы и искали причину невыпуска шасси при питании от аварийной сети. А.Н. Туполев в сильном возбуждении ходил вокруг и торопил Кербера. Топлива не самолете было еще на четыре часа полета, и самолет исправно кружил над аэродромом, пока Кербер и его команда искали выход из создавшегося положения. Это продолжалось около двух часов, наконец Кербер повеселел и начал шутить, что окончательно вывело из себя Туполева.
"Черт побери, - громко кричал Туполев, - Кербер, скоро придумаешь решение? А ты тут шутками занимаешся!"
"Теперь скоро, Андрей Николаевич, - с ухмылкой процедил сквозь зубы Кербер, - только не мешайте мне." И добавил: "Когда мой родственник, капитан 1-го ранга Шульц Михаил Федорович, командир крейсера "Новик", единственного прорвавшегося из осажденного Порт-Артура, стоял на мостике, то у него стольких подсказчиков не было, а то всем был бы..."
Через два часа, ушедших на поиски возможной причины дефекта на борту, Кербер взял микрофон и начал четко передавать команды на борт самолета. Он велел бортинженеру Тер-Акопяну полностью обесточить машину, что само по себе было "острым" решением, - на какое-то время самолет остался без радиосвязи с землей. При повторном подключении сети реле, блокировавшее систему выпуска шасси и "вычисленное" на земле командой Кербера, сработало, и шасси выпустилось. Самолет совершил нормальную посадку. На сей раз все закончилось благополучно. Изрядно переволновавшийся Туполев возвращался в своей машине в Москву. Рядом с ним сидел Кербер, который рассказывал о своем родственнике - герое русско-японской войны.
В ходе серийной постройки самолет Ту-95 неоднократно модифицировался и модернизировался, что позволило ему, как типу, продержаться в различных вариантах на вооружении советских ВВС и ВМФ до нынешних дней, и можно смело утверждать, что последние модификации Ту-95 будут состоять на вооружении и летать в начале наступающего 21-го века.



Всего насчитывается несколько десятков вариантов Ту-95. В этой обширной семье можно встретить бомбардировщики, ракетоносцы, разведчики, самолеты противолодочной обороны, пассажирские самолеты, а также машины других классов и назначений.

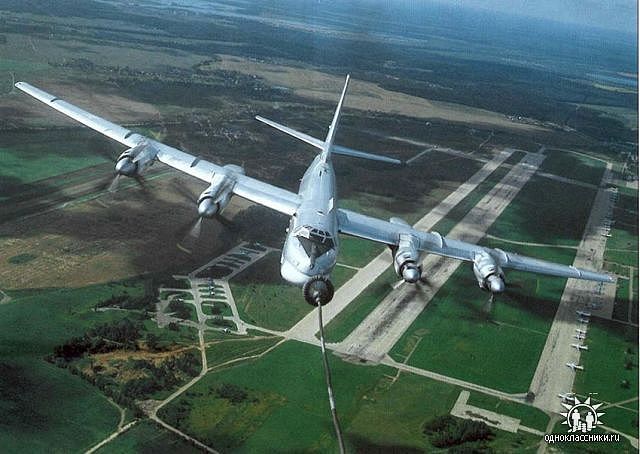

                                                            дозаправка в воздухе с ИЛ-78

В ОКБ-156 было подготовлено большое количество проектов развития базового самолета, часть из которых была закончена постройкой опытных образцов, но большая часть проектов осталась лишь на бумаге.

Фюзеляж самолета Ту-95 представляет собой конструкцию типа полумонокок обтекаемой формы, круглого сечения, с гладкой работающей обшивкой, подкрепленной набором шпангоутов и стрингеров. Технологически он делится на передний фонарь, носовую часть, включающую в себя переднюю негерметическую кабину и обтекатель кормовой пушечной установки.

Фонарь и носовая часть фюзеляжа образуют переднюю герметическую кабину, в которой расположены места экипажа (летчики - командир корабля, помощник командира, штурман, второй штурман, старший бортовой техник, старший воздушный стрелок-радист и офицер по системам РЭП).

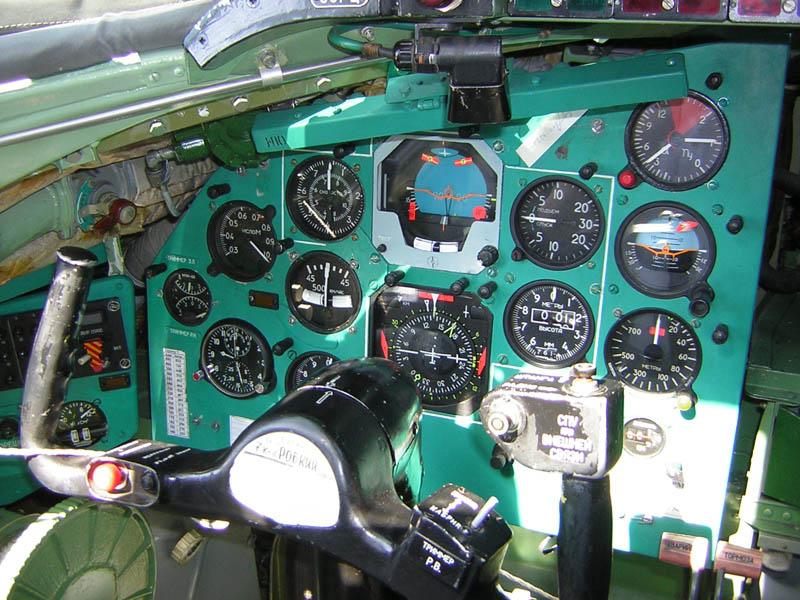

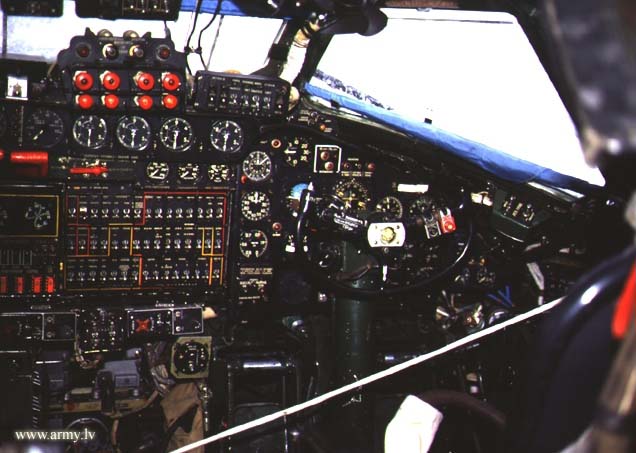

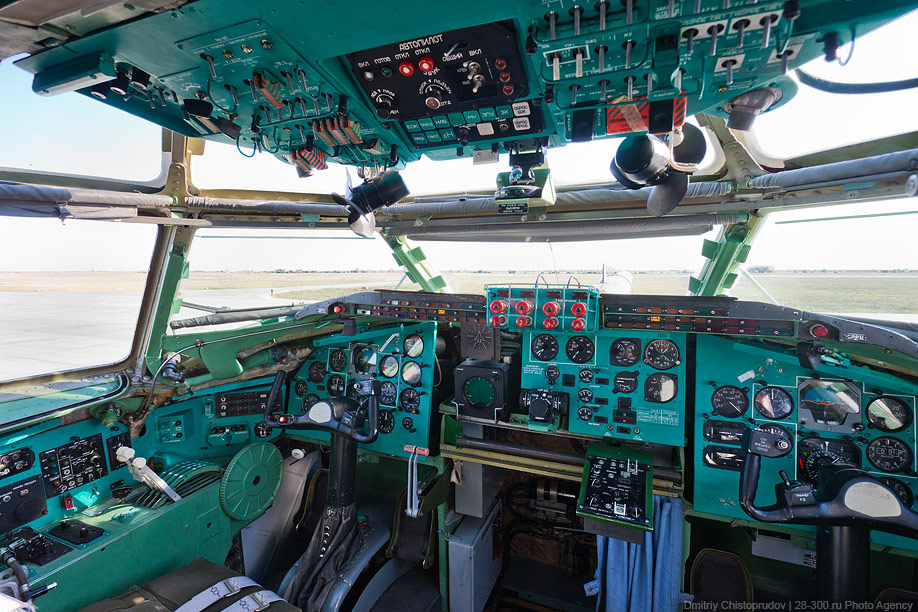

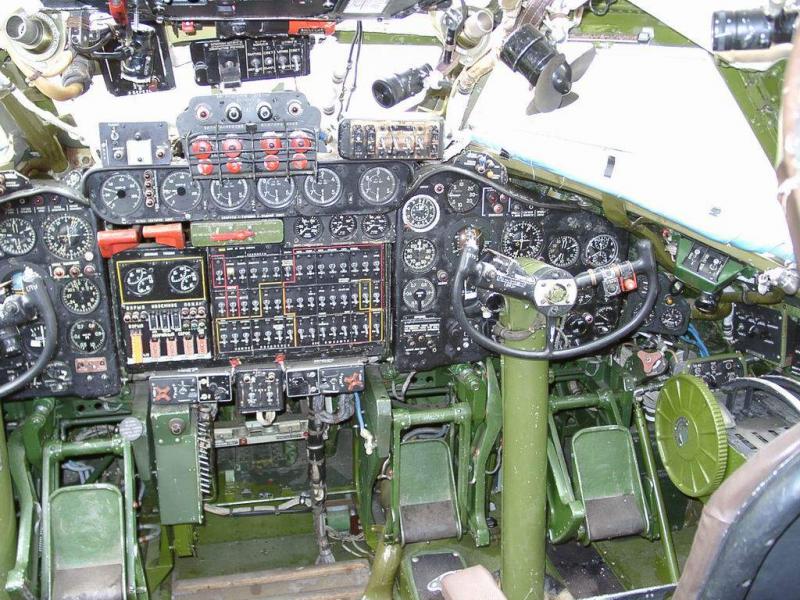

                                                                                   кабина пилотов



                                                                место командира корабля





                                                                              место правого пилота

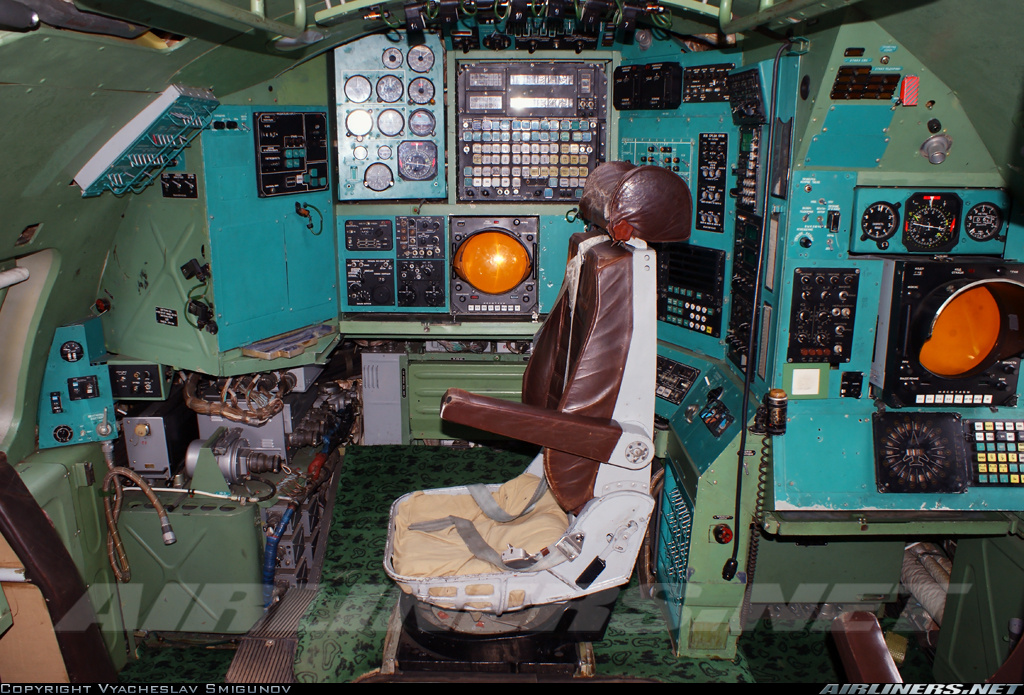

                                                                             место штурмана

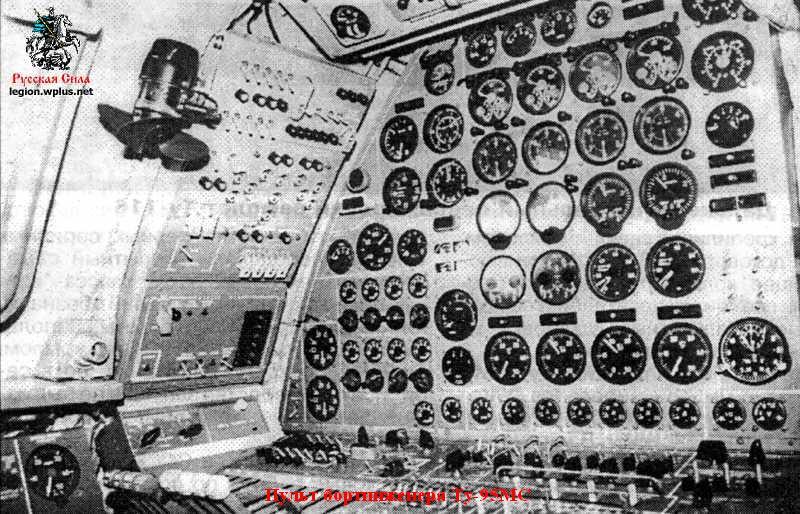

                                                                          место борт-инженера



 Вход в кабину производится через отсек передней стойки шасси и люк в полу. Аварийное покидание самолёта осуществляется при помощи подвижного пола через люки в обеих кабинах.

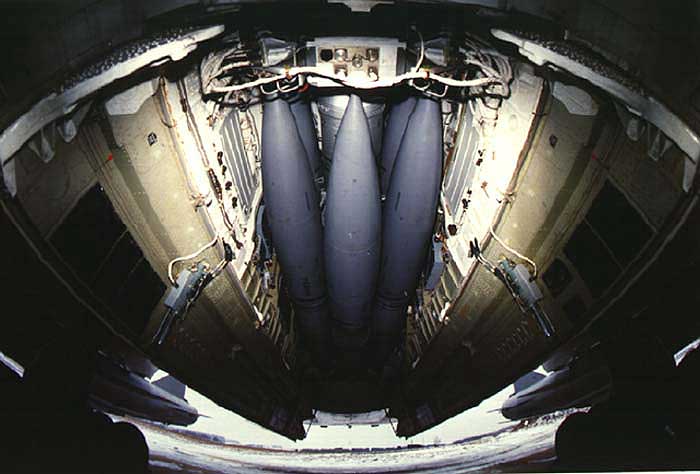

К средней части фюзеляжа крепится центроплан, здесь же расположен бомбовый отсек. Значительная часть свободного объема занята контейнерами с топливными баками, ближе к наружной поверхности вмонтированы спасательные лодки ЛАС-5-2М. В кормовой гермокабине размещены рабочие места воздушного стрелка-радиста и командира огневых установок, прицельные станции и оборудование. Далее крепится кормовая пушечная установка с обтекателем радиолокационной прицельной станцией.

Для обзора боковых полусфер в кабине имеются блистеры из органического стекла. Фонарь кормовой кабины остеклен прозрачной броней.

Крыло на 95-м кессоной конструкции. Состоит из центроплана, двух первых отъемных частей и двух вторых отъемных секций. Кессон образован передним и задним лонжеронами, верхними и нижними панелями с толстой работающей обшивкой. Между нервюрами в кессоне размещаются мягкие топливные баки. На верхней панели есть узлы крепления гондол двигателей. Нижняя панель в местах установки основных стоек шасси усилена двумя балками.

На крыле расположены органы управления самолетом. Элерон металлической конструкции проходит вдоль всего размаха вторых отъемных частей крыла и разделен на три отсека, во избежание заклинивания при прогибе крыла. Односекционный щелевой закрылок расположен на первой отъемной части и разрезан на две части обтекателем шасси.

Оперение цельнометаллическое, свободнонесущее, однокилевое, стреловидное. Угол стреловидности вертикального и горизонтального оперения 40D. Стабилизатор кессоного типа состоит из двух половин, стыкующихся между собой по оси самолета. Руль высоты тоже из двух частей и имеет так же, как и руль направления, соответствующую компенсацию.

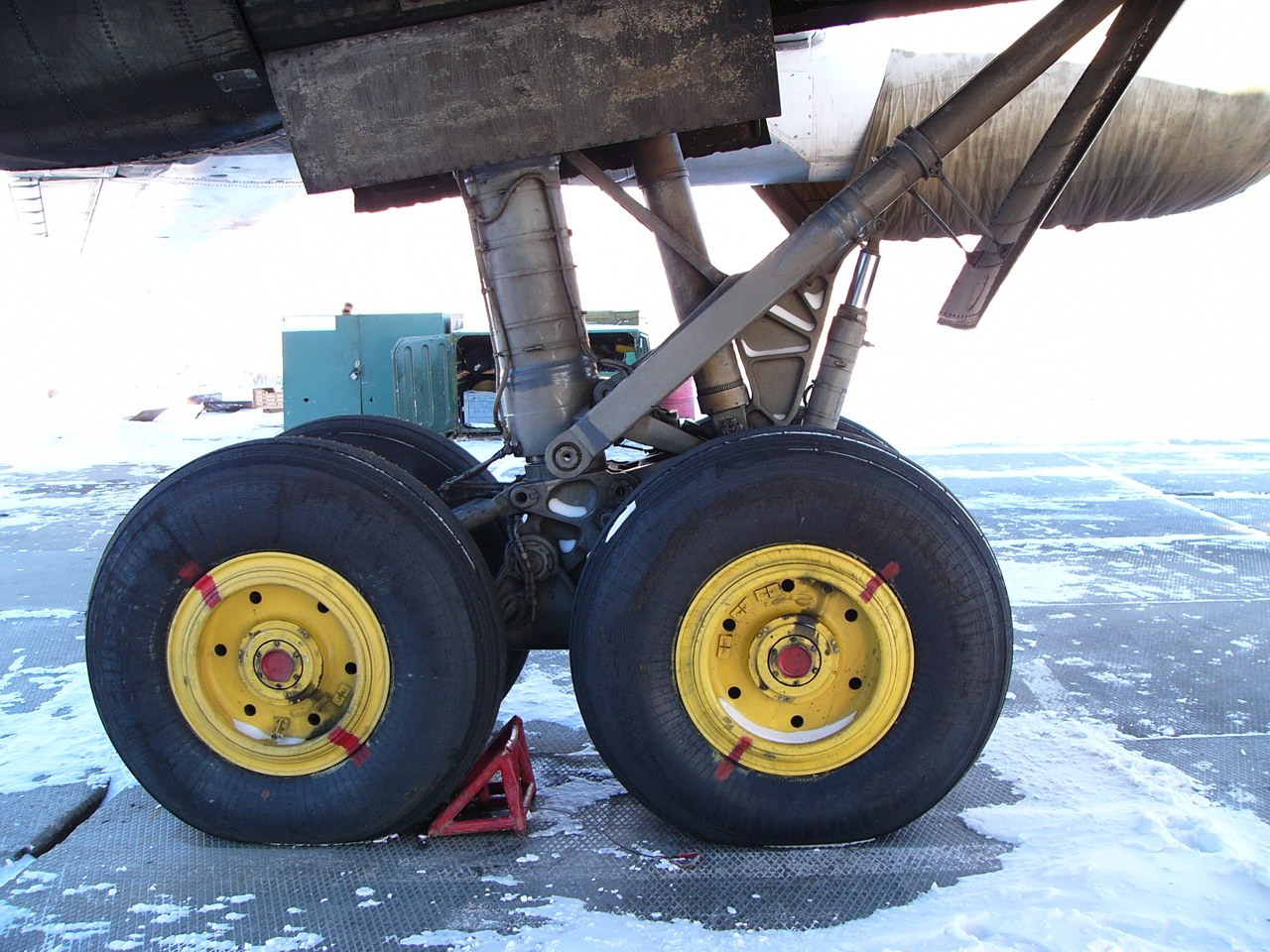

Шасси самолета трехстоечное, со сдвоенными баллонами. Основные стойки - двухосные, убираемые в полете в крыльевые гондолы (что является фамильной чертой большинства туполевских машин), носовая стойка - одноосная, убираемая по "потоку" в фюзеляж. На основных стойках расположены тележки с четырьмя тормозными колесами, имеющими пневматики 1500х500 мм. Передняя стойка с двумя колесами и пневматиками 1100х330 мм крепится к передней части фюзеляжа.

Управление самолетом осуществляется с помощью двух штурвальных колонок и двух пар ножных педалей, соединенных с органами управления тягами. В управлении элеронами частично применена тросовая проводка. В системе управления рулем направления и элеронами включены обратимые гидроусилители.

В зависимости от модификации, на Ту-95 применялись ТВД НК-12 мощностью 12000 л.с., НК-12М, НК-12МВ либо НК-12МП (каждый мощностью по 15000 л.с.), расположенные в мотогондолах, воздушных винтов типа АВ-60 и системы управления. Винты - четырёхлопастные металлические изменяемого шага, установленные соосно.

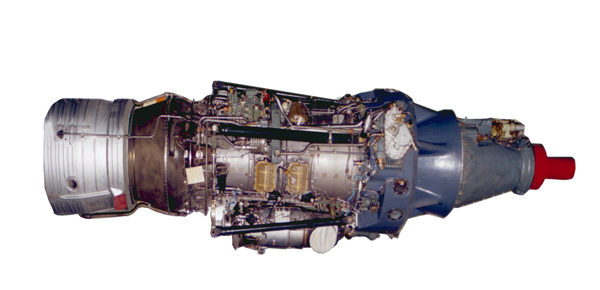

                                                                                       НК-12МП



Топливная система включает в себя топливные баки и систему автоматического измерения расходования топлива, которая обеспечивает в полете диапазон допустимых центровок машины. Горючее типа Т-1, ТС-1 или Т-2 располагается в 74 крыльевых и фюзеляжных мягких топливных баках. Общий запас топлива для самолета Ту-95М может достигать 88,5 -100т.

Гидравлическая система включает две подсистемы: высокого и низкого давления. Нагнетание высокого давления создается автономным гидронасосом с электроприводом, в системе низкого давления - от гидронасосов, установленных на двигателях.

Радиосвязное оборудование состоит из KB-радиостанции, командной радиостанции, работающей в коротковолновом и среднем диапазоне волн, УКВ радиостанции, аварийной радиостанции.

Радионавигационное оборудование включает автоматический радиокомпас, радиовысотомеры малых и больших высот, доплеровский измеритель скорости и угла сноса, системы навигации, посадки, аппаратуры контроля места положения самолета.
Радиолокационное оборудование

На бомбардировщиках (после проведённой в 70-х гг. модернизации) устанавливались:
радиолокационный прицел РПБ-4 «Рубидий-ММ-2» либо Р-1Д «Рубин-1 Д», сопряжённые с оптическим бомбоприцелом ОПБ-11РМ (ОПБ-112), станция оповещения о радиолокационном облучении СПО-2 «Сирена-2», аппаратура РЭП СПС-1 либо СПС-2. Для управления оборонительными установками предназначались 4 оптические прицельные станции ПРС-153, а также прицельная РЛС ПРС-1 «Аргон». Кроме того, в грузоотсеке размещались системы автоматического сбрасывания диполей АСО-95 и АСО-2Б. Для контроля результатов бомбометания и ведения попутной авиаразведки установлен фотоаппарат АФА-42/100.

На Ту-95К была установлена РЛС ЯД, предназначенная для наведения УР. Остальное БРЭО было аналогично тому, что устанавливалось на бомбардировочных модификациях.

У Ту-95КМ РЛС осталась такой, как и на предыдущей версии, однако, произошла замена ряда других систем БРЭО, Установлены: разведсистема «Ромб-3», прицельная станция ПРС-4, аппаратура РЭП СПС-3, станция оповещения об облучении СПО-3 «Сирена-3».

На Ту-95К-22 вместо РЛС ЯД установлена ПНА-Б, а также смонтирована аппаратура подготовки и пуска ракет «Кама».

На Ту-95МС также установлено новое БРЭО, в т.ч. бортовой радиоэлектронный оборонительный комплекс «Метеор-НМ».

Электросистема самолета состоит из основной сети постоянного тока, питающейся от 8 генераторов типа ГСР-18000М по 2 на каждом двигателе. В качестве аварийного источника используются аккумуляторные батареи 12 CAM-55. Две вторичные системы переменного тока питаются от преобразователей ПО-4500 и ПТ-1000. Кроме того, на каждом двигателе установлены генераторы переменного тока нестабильной частоты типа СГО-ЗОУ.

Самолёты поднимают до 12000 кг боевой нагрузки. У бомбардировщика она была представлена свободнопадающими бомбами калибром от 1500 до 9000 кг, как фугасных, так и ядерных, подвешиваемых в фюзеляжном отсеке. Ту-95В брал под фюзеляж, (габариты не
позволяли размещать в отсеке) ТЯАБ мощностью 20 и 50 мегатонн, массой до 22 тонн. Также предусматривалась подвеска бомбы мощностью 100 Мт (очевидно, именно её имел в виду Никита Сергеевич Хрущёв, упоминая о "кузькиной матери").

Основным вооружением Ту-95К и Ту-95КД была КР Х-20 комплекса К-20, подвешиваемая под фюзеляжем в районе бывшего грузоотсека.


                                                                                            КР  Х-20

 Тактико-технические характеристики ракеты Х-20

  • Длина: 15,41 м  Диаметр: 1,89 м  Высота ракеты: 3,015 м  Размах крыла: 9,03 м
  • Стартовый вес: до 11800 кг  Скорость полёта: 2 М  Дальность стрельбы: 600 км
  • Высота применения: 9-12 км
  • Система наведения: инерциальная + радиокомандная
  • Боевая часть: термоядерная, «изделие 37Д»    Масса БЧ: 2300 кг   Мощность БЧ: 3 Мт
  • Двигатель: короткоресурсный ТРДФ АЛ-7ФК
  • Топливо: ТС, Т-1   Тип ПУ: БД-206
  • Самолет-носитель: Ту-95К, Ту-95КД, Ту-95КМ,

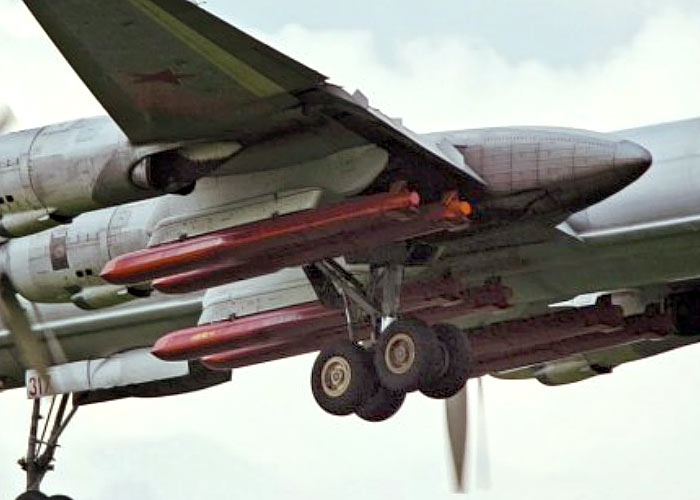

                                                                                       КР Х-101

  Тактико-технические характеристики Х-101

ТТХ

Параметр

Значение

Разработчик

МКБ «Радуга»

Год начала испытаний

1999

Длина, м

7,45

Диаметр, мм

742

Размах крыла, м

3

Стартовый вес, кг

2200-2400

Масса БЧ, кг

400 кг.

Масса Топлива, кг

1250 кг.

Скорость, м/c, крейсерская

190—200

Скорость, м/c, максимальная

250—270

Дальность пуска, км

5000-5500

Профиль полёта

изменяемый

Высота профиля полёта, м

от 30-70 м. до 6000 м.

ЭПР , кв. м.

0.01

Тип ГСН

оптоэлектронная система коррекции + ТВ

Силовая установка

Двигатель ДТРД РД-95ТМ-300 с тягой 500 кгс

Точность (КВО), м

12-20

Ядерный вариант ракеты

Х-102

На Ту-95К-22 там же подвешивалась 1 КР Х-22М, либо 2 - под крылом. Ту-95МС несут КР РКВ-500А (Х-55): 6 на внутрифюзеляжной барабанной многоцелевой ПУ МКУ-6-5 и 10 на 4 подкрыльевых пилонах. Вместо них на пилоны подвешивается до 8 КР X-55М.

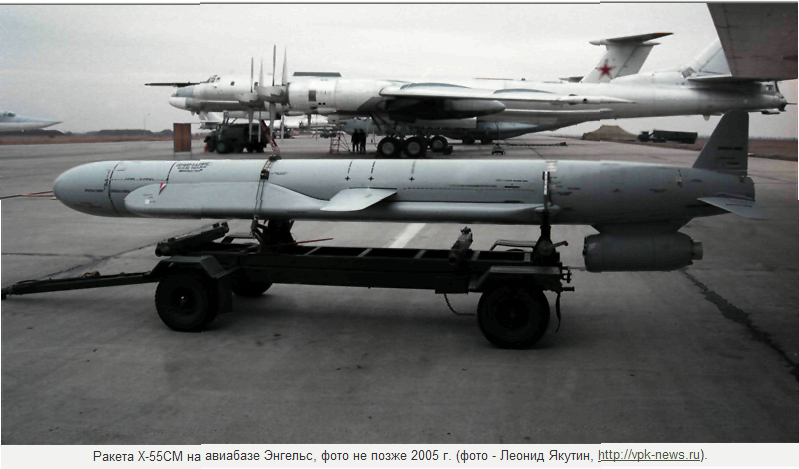

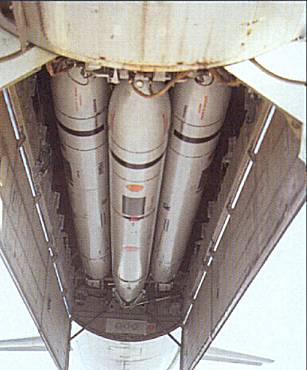

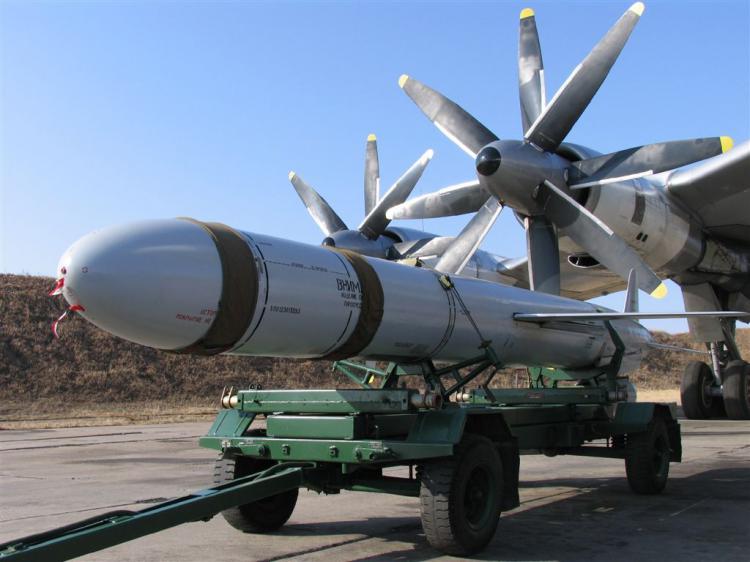

                                                                                          Х-55М





Описание

Разработчик

МКБ «Радуга»

Обозначение

Х-55 / РКВ-500А

Х-55СМ / РКВ-500Б

Обозначение NATO

AS-15A «Kent»

AS-15B «Kent»

Год

1983



Тип ГСН

инерциальная + коррекция

Геометрические и массовые характеристики

Длина, м

8,09

8,09

Размах крыла, м

3,1

3,1

Диаметр корпуса, м

0,514

0,77

Стартовый вес, кг

1700

1700

Тип боеголовки

специальная (200 кт)

Масса БЧ, кг

410



Силовая установка

Двигатель

ДТРД

Летные данные

Скорость, м/с (М=)

260 (0,48-0,77)



Дальность пуска, км

2500

3000

Высота пуска, м

200-12000



Высота полёта на маршевом участке траектории, м

40-110



КВО, м

18-26









































































Ракетоносцы также могут брать на подфюзеляжную подвеску 2 контейнера для бомб малого калибра.

Оборонительное вооружение Ту-95МС состоит из 2 спаренных 23-мм двухствольных пушек ГШ-23Л, размещённых в кормовой оборонительной установке. Все остальные модификации (кроме Ту-95К-22) вооружены 6 спаренными 23-мм пушками АМ-23, расположенными в 3 оборонительных установках: верхней ДТ-В12, нижней ДТ-Н12, и кормовой ДК-12. Общий боезапас - 2500 выстрелов.

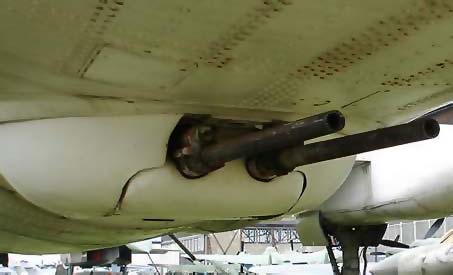

                                                                                            ДТ-Н12

На Ту-95К-22 кормовая установка отсутствует, а вместо неё смонтирована аппаратура РЭП

Тактико-технические характеристики бомбардировщика:
Год принятия на вооружение - 1954
Размах крыльев - 50,04 м   Длина - 46,17 м   Высота - 12,5 м
Площадь крыла - 283,7 кв.м
Масса, кг - пустого самолета – 90000   - максимальная взлетная - 172000
Тип двигателя - 4 ТВД НК-12  Тяга - 4 х 12000 л.с.
Максимальная скорость - 920 км/ч  Дальность полета - 15400 км
Практический потолок - 12000 м
Экипаж - 8 чел

Вооружение: Самолёты поднимают до 12000 кг боевой нагрузки. У бомбардировщика она была представлена свободнопадающими бомбами калибром от 1500 до 9000 кг, как фугасных, так и ядерных, подвешиваемых в фюзеляжном отсеке. Ту-95В брал под фюзеляж (габариты не позволяли размещать в отсеке) ТЯАБ мощностью 20 и 50 мегатонн, массой до 22 тонн. Также предусматривалась подвеска бомбы мощностью 100 Мт.



Основным вооружением Ту-95К и Ту-95КД была КР Х-20 комплекса К-20, подвешиваемая под фюзеляжем в районе бывшего грузоотсека.

На Ту-95К-22 там же подвешивалась 1 КР Х-22М, либо 2 - под крылом.

Ту-95МС несут КР РКВ-500А(Х-55): 6 на внутрифюзеляжной барабанной многоцелевой ПУ МКУ-6-5 и 10 на 4 подкрыльевых пилонах. Вместо них на пилоны подвешивается до 8 КР Х-55М.

Ракетоносцы также могут брать на подфюзеляжную подвеску 2 контейнера для бомб малого калибра.

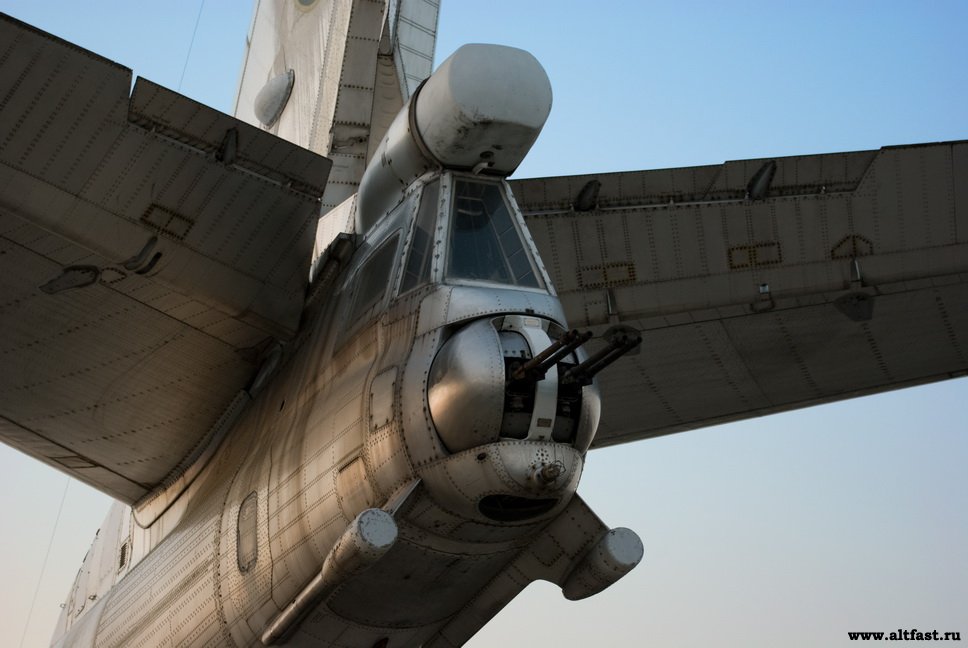

Оборонительное вооружение Ту-95МС состоит из 2 спаренных 23-мм двухствольных пушек ГШ-23Л, размещённых в кормовой оборонительной установке. Все остальные модификации (кроме Ту-95К-22) вооружены 6 спаренными 23-мм пушками АМ-23, расположенными в 3 оборонительных установках: верхней ДТ-В12, нижней ДТ-Н12, и кормовой ДК-12. Общий боезапас - 2500 выстрелов. На Ту-95К-22 кормовая установка отсутствует, а вместо неё смонтирована аппаратура РЭП.

ТУ-95МС-6: Оборонительное: 2 калибром 23 мм пушки двухствольные ГШ-23.

Ударное: 6 КР Х-15,расположенные в бомбоотсеке в барабанной ПУ; Бомбы свободного падения (включая термоядерные); Морские мины.

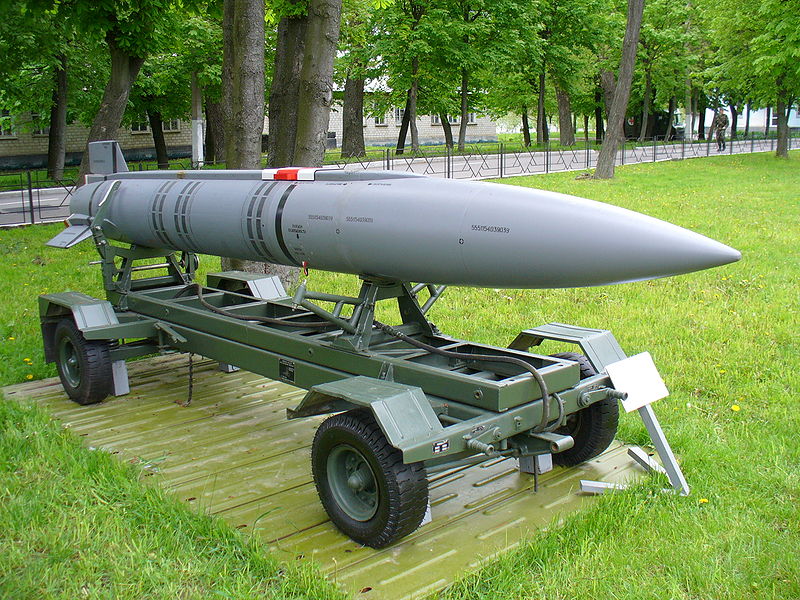

                                                                           КР  Х-15



                                                        Тактико-технические характеристики Х-15

Дальность стрельбы, км

300

Габариты, мм:
            - длина
            - диаметр
            - размах оперения

4780
455
920

Максимальная скорость полета ракеты, М

5

Стартовая масса, кг

1197

Масса боевой части, кг

150

Круговое вероятное отклонение, м

5-8

Диапазон высот применения, м

300-22000

Скорость носителя при пуске, м/с

300-600
