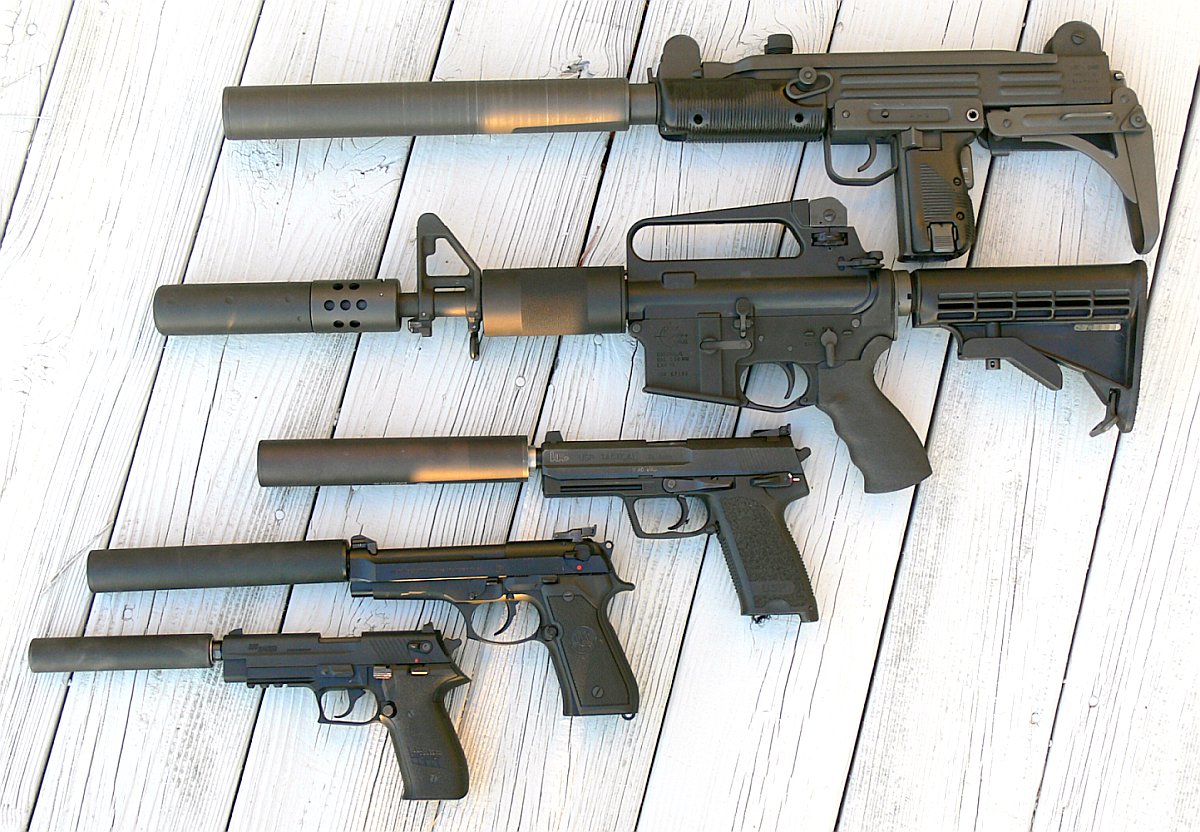

Работы над устройствами «глушения звука выстрела» начались в конце XIX в. – вслед за введением бездымных порохов. В то время наметились и два направления решения задачи: отсечка пороховых газов и их «запирание» в замкнутом объёме канала ствола гильзы, или предварительное расширение и охлаждение газов до выхода их в атмосферу.
Принцип отсечки газов 1889 г. предложил изобретатель Янзен. По его идее, при выстреле конец ствола закрывался пыжом, и из-за этого давление газов сбрасывалось после выстрела медленно. В 1898 г. французский полковник Гумберт создал механический глушитель – довольно курьёзное механическое приспособление для отсечки выхода пороховых газов из ствола после вылета из него пули. Устройство устанавливалось на конце ствола и включало камору с клапаном и отводными каналами для газов. В «орудийном» варианте клапаном служила массивная пластина, шарнирно укреплённая на поперечной оси. После вылета снаряда из ствола следующие за ним газы поднимали пластину и прижимали её к дульному отверстию.

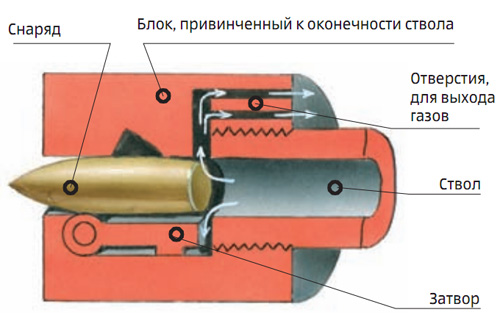

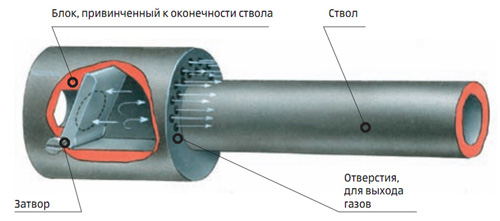

Общий вид и устройство блока пушки без пламени конструкции Гумберта

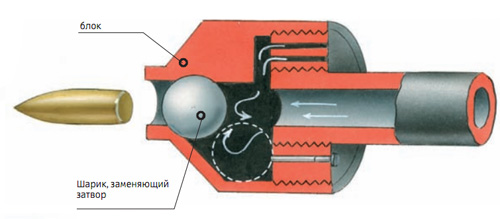

В «стрелковом» варианте вместо пластины использовался шарик, поднимаемый из своего гнезда газовым потоком и перекрывавшим дульный срез.
Испытания этих устройств на фирме «Гочкис» показали, что «пламя едва видимо, грохот ослаблен очень значительно, но зато откат почти совсем не устранён».

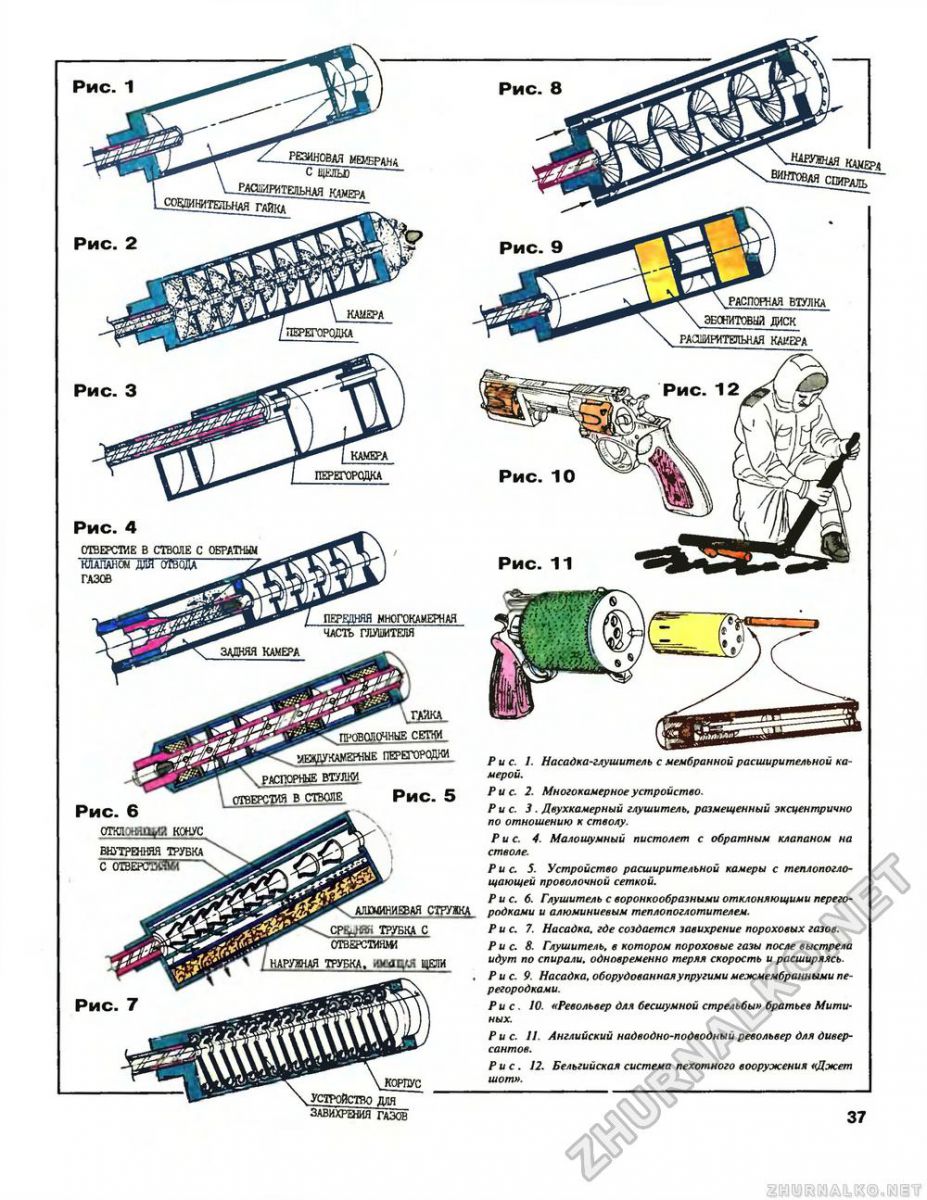

Самые первые эффективные «приборы бесшумной и беспламенной стрельбы» имели вид многокамерного глушителя расширительного типа, являвшегося надульной насадкой на стандартное оружие. Первый патент на многокамерный глушитель был выдан в 1899 г. датчанам Дж. Борренсену и С. Сигбьернсену.

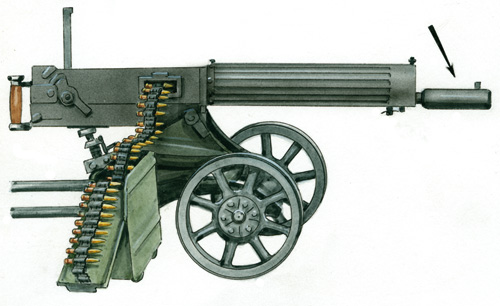

Пулемёт Максима с звукоглушителем
Первый глушитель, имевший коммерческий успех, был создан конструктором знаменитого пулемёта Хайрамом Стивенсоном Максимом и его сыном Хайрамом Перси Максимом.
Хайрам Стивенсон Максим
Хайрам Перси Максим
Интересно, что, во-первых, от новых приспособлений вовсе не ожидали «полной бесшумности» – речь шла лишь о снижении уровня звука выстрела, а во-вторых, изобретатели предлагали свои приспособления для военного оружия.

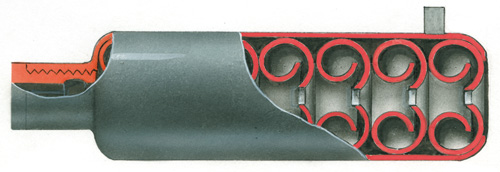

Глушитель с шайбами - завихрителями потока из американского патента 1909 года Хайрема Перси Максима

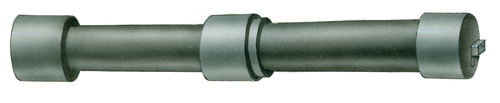

Однако военные ведомства не спешили обращать внимание на такие «приспособления» – существовавшая в то время тактика боевых действий их не требовала. Различные варианты конструкции Максима были запатентованы в 1908‑1910 гг., и в 1910 г. началось серийное производство. Первый глушитель Х. Максима представлял собой цилиндрический корпус, навинчивающийся на ствол оружия. Корпус разделялся на ряд камер стальными дисками с отверстиями в центре (несколько более диаметра пули). При выстреле пуля пролетала сквозь отверстия; газы, следуя за пулей, последовательно заполняли камеры между дисками и выходили из них через мелкие отверстия в атмосферу. Таким образом, это был первый действующий многокамерный глушитель расширительного типа. Глушители Максима не полностью устраняли звук выстрела, но снижали его примерно на 30 – 40%.
Любопытно, что в то время в разных странах, включая Россию, глушители продавались частным лицам. Основными потребителями считались охотники – несколько позже любителям охоты предлагался, например, глушитель англичанина Паркера для малокалиберных винтовок и охотничьих ружей. В 1927 г. Паркер решил задачу глушения звука выстрела при стрельбе дробью, при этом звук выстрела ослаблялся более чем на 75%. Ничего удивительного – не один тип оружия специального назначения начинал путь с гражданского рынка.
Усовершенствованную конструкцию «глушителя» представила в 1914 г. американская оружейная фирма «Стивенс». Её схема, как и схема Максима, получила впоследствии развитие. По оси расширительной камеры глушителя соосно с каналом ствола проходила гладкая трубка для прохода пули. Пороховые газы отводились из трубки в расширительную камеру через окна, расположенные в шахматном порядке. Камера разделялась перегородками с отверстиями. Газы, уменьшив свою температуру и давление, выходили из камеры в атмосферу через ту же трубку после вылета пули. Такой глушитель можно называть камерно-лабиринтно-расширительного типа. В стенках корпуса, в отличие от глушителя Максима, нет мелких отверстий. Глушитель «Стивенс» ослаблял звук на 60 – 70%.
Проявилось и ещё одно важное свойство глушителей – они устраняли вспышку выстрела. Но, несмотря на все поступавшие предложения от изобретателей, это направление военной техники до поры до времени развивалось довольно вяло. В России в начале 1915 г. ратник (т.е. ополченец) Электротехнического батальона Г. Чимпаешов предложил глушитель комбинированной схемы. Он навинчивался на дульную часть ствола винтовки, внутри глушителя у дульного среза ствола монтировался клапан из двух фигурных качающихся рычагов на поперечных осях. Рычаги разводились в стороны вылетающей пулей и тут же сжимались за счёт давления пороховых газов на их задние лопасти, отсекая этим большую часть газов. Перед клапаном размещалась расширительная камера с амортизатором, гасившим энергию оставшихся газов. Технический Комитет ГВУТ тогда справедливо заключил, что такое устройство «значительно снижает меткость стрельбы».
В 1916 г. помощник заведующего Киевским складом военно-казачьей организации А.Д. Эртель предложил «глушитель для ружей и артиллерийских орудий» расширительной схемы.
Первыми проблемой подавления звука выстрела озадачились артиллеристы, т.к. в начале ХХ в широко применялся метод звуковой засечки артпозиций и контрбатарейная борьба. Итальянцы испытывали массивный глушитель с расширением газов на лёгкой горной пушке – уровень звука выстрела значительно снизился, но заметно увеличился вес и утратилась манёвренность орудия. Поэтому работы по бесшумности велись в основном применительно к орудиям ближнего боя – противотанковым пушкам, для которых скрытность играет не последнюю роль. В 1935 г. в СССР были созданы и испытаны опытные 45-мм «бесшумные» противотанковые пушки с отсечкой газов в стволе особой втулкой, которая после вылета снаряда из канала ствола заклинивалась у дульного среза. Уровень звука выстрела был не выше, чем при стрельбе из револьвера «Наган».
После «империалистической» войны стрелковые и оружейные глушители, до этого имевшие почти одинаковую «начинку», пошли несколько разными путями. В 1918 г. немцы, а в 1929 г. и известный советский оружейник В.Е. Маркевич создали прибор для бесшумной стрельбы (ПБС) с мембраной – резиновой вставкой, которую прорывала пуля, но которая затем закрывалась для пороховых газов. Последние, задерживаясь, больше охлаждались и теряли свою энергию.
Несколько ранее – в 1926 г. Маркевич предложил глушитель для стрельбы из ружей дробью. Дробовый снаряд размещался в контейнере, который после вылета из глушителя опрокидывался и освобождал дробь. В СССР глушителями в предвоенный период также активно занимались Корленко и Гуревич, а позднее– братья Митины (авторы знаменитого прибора «Брамит»).
“ Брамит “ для 3-х линейки Мосина

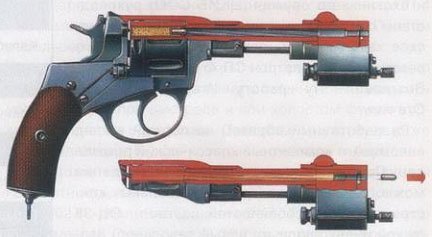

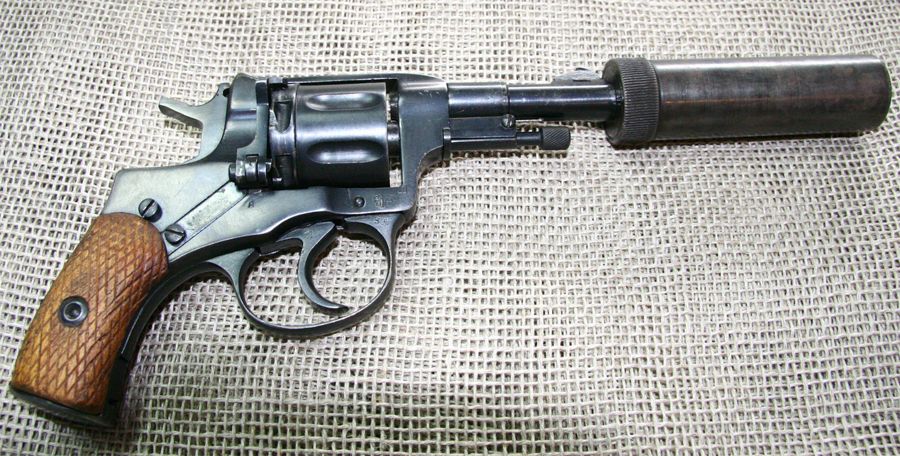

” Брамит “ для револьвера Наган
Интегралы
Глушители интегрированной конструкции стали дальнейшим развитием «классического» многокамерного надульного глушителя расширительного типа. «Интегралы» составляют с оружием одно конструктивное целое, частично располагаясь вокруг ствола. Их действие основано на принципе предварительного отвода пороховых газов из канала ствола. Для этого в стенках ствола оружия (по нарезам) проделан ряд поперечных отверстий, через которые идущие за пулей газы выходят в заднюю расширительную камеру корпуса глушителя. Его передняя часть представляет обычный многокамерный глушитель, в котором происходит дорасширение и охлаждение пороховых газов, вышедших вслед за пулей.

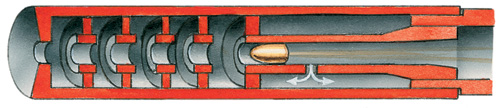

Принципиальная схема интегрального глушителя с предварительным отводом пороховых газов из канала ствола
Вторая мировая война поставила задачу создания оптимального глушителя для использования в боевых условиях. Таким требованиям могла отвечать лишь конструкция, использующая обыкновенные боевые патроны, запас которых можно пополнять постоянно. Практическое решение этой задачи и выдвинуло на перед-ний план глушители нового типа — интегрированные. В 1941 г в экспериментальной лаборатории Д.М. Невитта в Лондоне было создано однозарядное бесшумное приспособление под наиболее распространённые тогда в Европе пистолетные патроны .32 ACP (7,65х17) или 9х19 «парабеллум». Оно состояло из ствола, цилиндрической ствольной коробки, интегрированного глушителя, затвора-крышки и ударно-спускового механизма. Спусковая кнопка располагалась впереди на кожухе глушителя. Приспособление длиной 219 мм и диаметром 32 мм получило название «Велрод» («Welrod»). После испытаний оружие было дополнено затвором и магазином на шесть патронов, служащим и рукояткой. Так появился 9-мм пистолет «Велрод» MkI. Спецподразделения Великобритании заказало 500 шт. Под шифром «Hand Firing Device, Mark I» оружие было принято на вооружение английских разведчиков и диверсантов. «Интегрированный» глушитель состоял из двух камер. Первая располагалась вокруг ствола, пороховые газы отводились в неё через отверстия в стенке ствола. Перед дульным срезом располагалась вторая камера с 12 металлическими и резиновыми диафрагмами, между ними соосно со стволом располагалась трубка с рядами отверстий, отводящих газы в камеру.

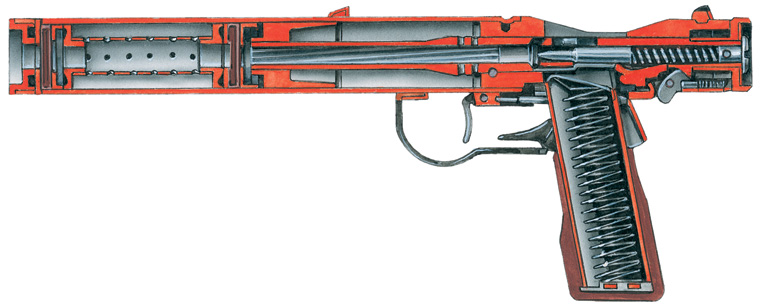

9-мм специальный пистолет «Велрод» MkI. Д.М. Невитт. Великобритания. Начало 40-х гг.
В СССР в качестве малошумного использовался пистолет Токарева ТТ с глушителем и модифицированным дозвуковым патроном. Одним же из лучших образцов «бесшумного» оружия времён Второй мировой считается британский карабин «Де Лизл Коммандо Карбайн» (De Lisle Commando Carbin), инициативно разработанный в 40-х гг. Уильямом Годфрэем Де Лизл под патрон .45 АСР (11,43х23). Это первый серийный образец оружия с многокамерным интегрированным глушителем. По английским данным, звук выстрела был трудно различим даже ночью на дальности 45 м.

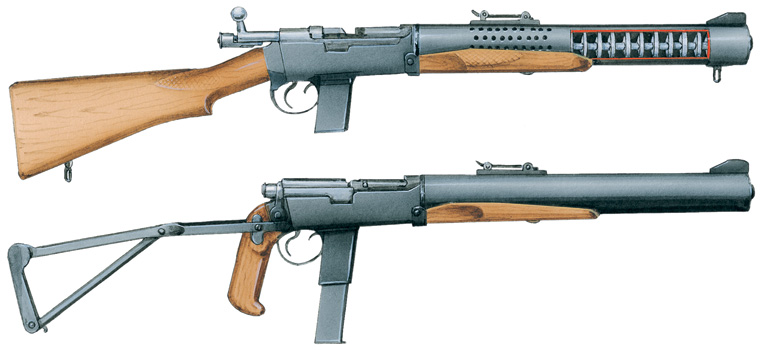

Карабин De Lisle Commando Carbin под патрон .45 АСР (11,43х23). Уильям Годфрэй Де Лизл. Великобритания. 40-е гг.
После войны работы над малошумным оружием с интегрированными глушителями продолжились во многих странах. В Британии в 1966 г. на вооружение был принят пистолет-пулемёт «Стерлинг» Mk5. В США в 1960-е гг. фирма AWC-«Систем Текнолоджи» создала бесшумный самозарядный пистолет «Эмфибиэн» калибра .22 LR — для боевых пловцов сил спецопераций ВМФ США. Немцы приняли в 1970 г. на вооружение MP5 SD — «бесшумную» модификацию популярного германского пистолета-пулемёта МР5 с интегрированным глушителем.
Новым шагом в развитии бесшумного оружия стала разработка комплексов «боеприпас-оружие», более полно отвечающих его специфике. Одной из наиболее удачных разработок стал отечественный бесшумный снайперский комплекс БСК (ВСС) «Винторез», созданный в ЦНИИТОЧМАШ. Его разработка началась в 1981 г. по заказу КГБ СССР и ГРУ ГШ Советской армии. За счёт ряда оригинальных решений по патрону и по оружию была уменьшена скорость пули автоматного патрона ниже звуковой и при этом увеличено её пробивное и останавливающее действие. Специальный 9-мм патрон СП6 поражает на дальности 400 м цель в бронежилете. Пороховые газы отводятся в интегpиpованный глушитель через отверстия в стенках ствола и через дульный срез. При продвижении пули по каналу ствола пороховые газы проходят в камеру глушителя. Перед дульным срезом размещён сепаратор. Его наклонные перегородки имеют по оси отверстия для прохода пули. Пороховые газы, ударяясь в перегородки, меняют направление, теряя скорость и температуру. Ещё один российский бесшумный автоматный комплекс, включающий в себя АС (автомат специальный) «Вал» и специальный до-звуковой патрон патрон СП6 на 70 % унифицирован с ВСС.

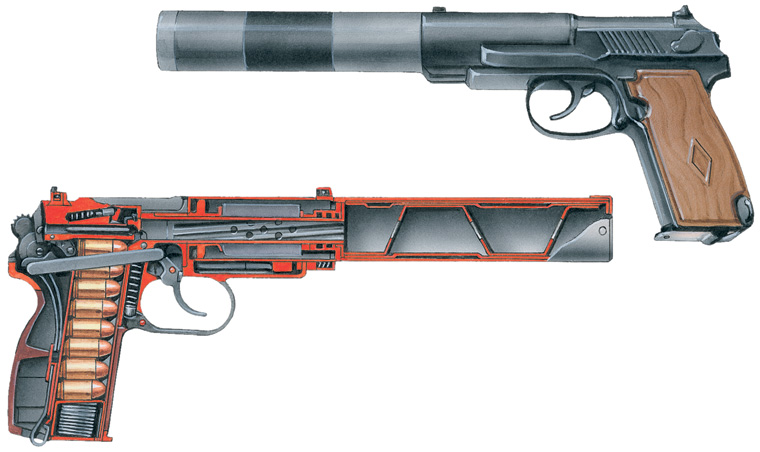

Бесшумный самозарядный пистолет ПБС разработан А.А. Дерягиным с использованием элементов штатного пистолета ПМ и штатного пистолетного патрона 9х18 ПМ и принят на вооружение в июле 1967 г. ПБС состоит из двух секций — расширительной камеры, располагающейся вокруг ствола, с сетчатым рулоном-теплоприёмником, и съёмного дульного насадка, состоявшего из четырёх камер неправильной формы, образованных металлическими диафрагмами. В 1972 г на вооружение был принят бесшумный автоматический пистолет АПБ, разработанный А.С. Неугодовым на основе автоматического пистолета Стечкина. Пистолет-пулемёт «Кедр-Б» — «бесшумная» модификация малогабаритного пистолета-пулемёта «Кедр» под патрон 9-18 ПМ, разработанного М.Е. Драгуновым на основе ПП-71.

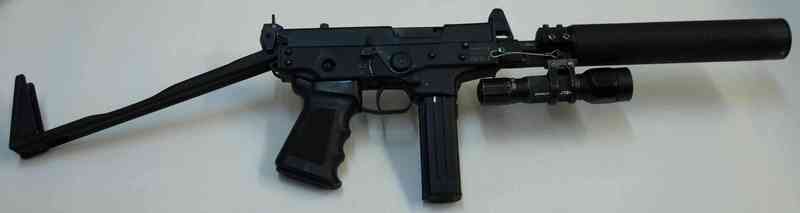

Кедр-Б
АПБ («автоматический пистолет бесшумный»), разработанный на основе автоматического пистолета Стечкина. А.С. Неугодов. СССР. 1972 г.
Идея «интеграции» популярна в настоящее время и в России, и за рубежом. Наибольший эффект снижения звука выстрела достигается при комплексном использовании нескольких принципов глушения: «интеграции» глушителя в оружие, его многокамерности и использовании эффекта теплопоглощения.
Безмолвная экзотика
Развитие бесшумного оружия сегодня в целом происходит по вполне сложившимся, традиционным направлениям. Но существуют отдельные весьма нетрадиционные конструкции глушителей, не подпадающие ни под какое определение.
В глушителях принцип отражения потока пороховых газов для уменьшения скорости их истечения применяется довольно широко и имеет несколько вариантов: как с конусными перегородками, расположенными под различными углами, образующими расширительные камеры в корпусе, так и без перегородок вообще. В последнем случае передней и задней стенкам корпуса глушителя придаётся особая форма, и пороховые газы, попадая внутрь него, многократно переотражаясь, теряют свою энергию и стравливаются через выходное отверстие. Разработаны оригинальные однокамерные конструкции, предусматривающие отражение потока газов от внутренней поверхности передней стенки глушителя. Такие приборы могут быть и многокамерными. Например, Зигфридом Хюбнером из германской фирмы Walther в 1970 г. разработана конструкция, основанная на отражении газов от вогнутой параболической внутренней поверхности передней стенки глушителя. Снижение энергии газов происходит за счёт многократного переотражения ударной волны внутри корпуса глушителя, её фокусировки в нужных точках и встречного гашения ударных волн внутри корпуса устройства.
Это устройство предельно просто по своей конструкции, но требует скрупулёзного расчёта внутренней газодинамики под конкретное оружие и конкретный патрон. Простая замена боеприпаса (хоть на более, хоть на менее мощный) резко меняет всю картину внутренних газовых потоков, и в результате эффективность глушения звука выстрела резко падает.
Walter MP-K
Этой же фирмой для пистолета-пулемёта Walther MP-К разработан очень «хитрый» комбинированный дульный глушитель, сочетающий в себе принцип многократного расширения пороховых газов в расширительных камерах, их завихрения за счёт просверленных под углом отверстий в глухие расширительные камеры, переотражения и разделения конусными перегородками. В Японии разработано устройство снижения звука выстрела, на первый взгляд, совсем элементарное. Оно состоит из надульного конуса-диффузора и охватывающей его трубки с открытыми торцами. Благодаря тщательному расчёту сложного процесса интерференции ударных волн внутри данного устройства и эффекта эжекции пороховыми газами, выходящими из канала ствола с большой скоростью, холодного внешнего воздуха (при интенсивном смешении с ним газы быстро охлаждаются), эффект снижения звука выстрела получился весьма существенным.
Дипл Р. Холзер из британской фирмы «Тейлор» в 1975 г. запатентовал аналогичную конструкцию: глушитель-эжектор, в котором поток пороховых газов эжектирует окружающий холодный воздух, интенсивно перемешивается с ним и быстро охлаждается. Насадка состоит из конуса-раструба, внутренний диаметр стыкующейся со стволом части которого равен диаметру канала ствола. Внутренняя часть конуса-раструба подобрана таким образом, что давление вылетающих расширяющихся и отражающихся от стенок пороховых газов значительно ослабевает. Вырвавшись из конуса-раструба, они начинают работать по принципу струйного насоса, подсасывая через каналы атмосферный воздух в трубу корпуса насадки, внутри которой происходит их интенсивное перемешивание и охлаждение, приводящее к смягчению звука выстрела.
С некоторой долей условности к экзотическому пока направлению можно отнести так называемые «приборы малошумной стрельбы» (ПМС). «Полноразмерный» глушитель звука выстрела расширительного типа достаточно дорог, чтобы им вооружить каждого солдата. Между тем отдельные положительные черты бесшумного оружия были бы полезны и для оружия «обычного». С учётом именно этого и появились «приборы малошумной стрельбы». Немалых успехов на этом направлении уже достигли российские разработчики. В частности, была разработана конструкция трёхкамерного надульного устройства, решающего сразу несколько задач. Оно «рассеивает» звук выстрела, затрудняя противнику обнаружение позиции стрелка. К тому же оно поглощает часть энергии отдачи — то есть выполняет ещё и функции дульного тормоза — но при этом устраняет вспышку выстрела, то есть работает и как пламегаситель.
В 1970-е гг. в ЦКИБ СОО конструктором Л.В. Бондаревым для ВДВ была разработана СВУ («снайперская винтовка укороченная») на основе штатной СВД. Но принята на вооружение она не была. В 1993 г. её представили под индексом ОЦ-03. Заказчики от МВД выдвинули требование о «снайперском автомате». В итоге получилась СВУ-АС («снайперская винтовка укороченная, автоматическая, с сошкой», имеет также обозначение ОЦ-03АС).

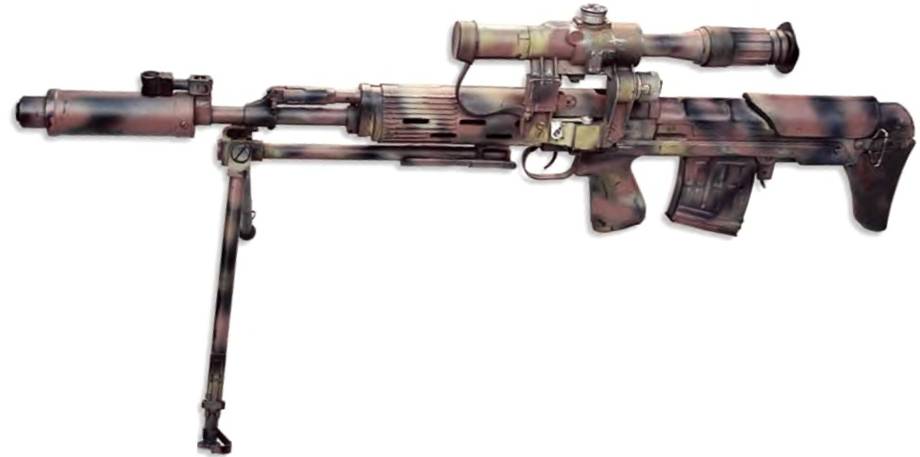

ОЦ-03АС
Оружие выполнено по схеме «булл-пап» при укорочении ствола на 100 мм. Для снижения воздействия на стрелка отдачи служит трёхкамерное дульное устройство, выполняющее функции дульного тормоза, балансировочного грузика и прибора малошумной стрельбы.
Конструкторы Ковровского механического завода (КМЗ) разработали собственный вариант модернизации единого пулемёта ПКМ. Так появился опытный пулемёт АЕК-999 («Барсук»). В целом образец сохранил базовую схему ПКМа. На дульной части ствола установили прибор малошумной стрельбы. Отсутствие дульного пламени — благодаря ПМС — уменьшило засветку ночных прицелов.
.jpg)
К приборам малошумной стрельбы можно отнести российский «тактический глушитель» ТГП-А, представленный в 2005 г. Он крепится в качестве дульного устройства на штатные автоматы Калашникова калибра 5,45 или 7,62 мм и предназначен для снижения уровня звука выстрела при стрельбе штатными боеприпасами со сверхзвуковой скоростью пули. Т.е. главное назначение прибора — уменьшение акустической нагрузки на самого стрелка и устранение пламени выстрела.

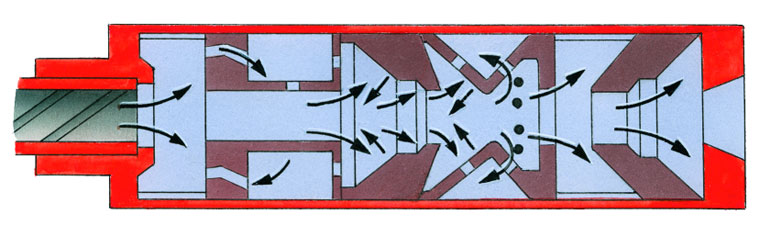

Глушитель к пистолету-пулемёту Walther МP-К. Попытка комплексного решения вопроса снижения звука выстрела

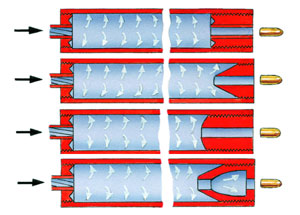

Глушители с отражением потока.
Ударная волна отражается от передней стенки корпуса сложной формы и в результате многократного переотражения от обеих торцевых стенок и встречного гашения разнонаправленных волн, энергия снижается. Зигфрид Хюбнер, фирма «Карл Вальтер», Германия, 1970 г.
Рефлекторные глушители без перегородок:
а — однокамерный;
b— двухкамерный глушитель З. Хюбнера, Германия

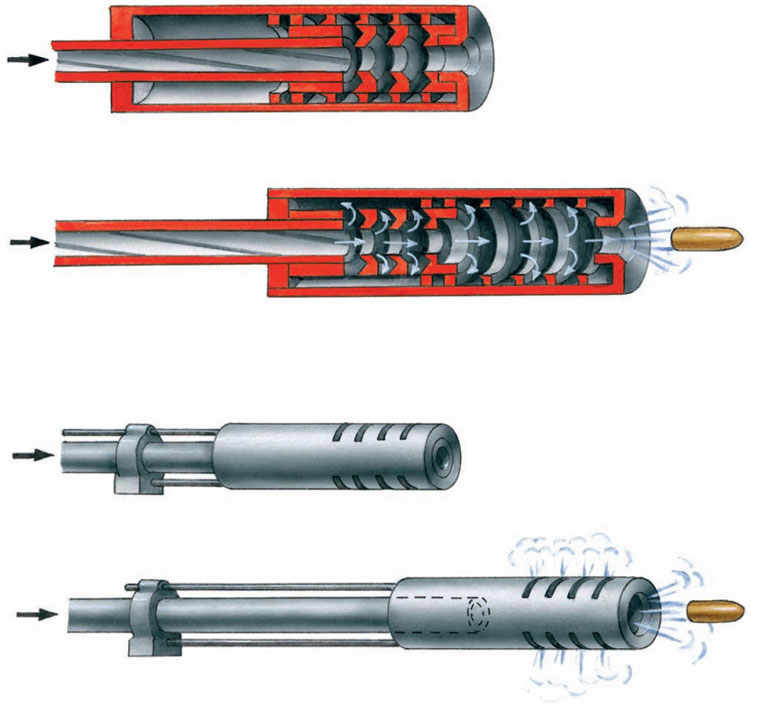

Экзотический глушитель-эжектор.
Вырвавшийся из конуса поток газов эжектирует окружающий воздух во внутреннем объёме цилиндрического насадка, охлаждает его и, интенсивно перемешиваясь с ним, охлаждается сам. Дипл Холзер, фирма «Тейлор», Англия, 1975 г.
Необычная конструкция глушителя: у патронника поперечные отверстия в стенке ствола соединяют его с параллельными каналами
Рис. Михаила ШМИТОВА Автор: Алексей АРДАШЕВ
