Мотострелковый батальон армии РФ

Мотострелковый батальон армии РФ состоит из управления батальона, штаба, боевых подразделений и подразделений обеспечения. Состав мотострелкового батальона мало изменился с советского времени, а все изменения не носят принципиального характера. Основные изменения коснулись более крупных структур: вместо полков и дивизий появились бригады, которые теперь объединяются в корпуса.
К боевым подразделениям мотострелкового батальона относятся
• три мотострелковые роты;
• минометная батарея;
• противотанковый взвод;
• гранатометный взвод;
• зенитно-ракетный взвод.
Помимо этого, в мотострелковом батальоне имеются подразделения обслуживания и обеспечения:
• взвод связи;
• взвод обеспечения;
• медицинский пункт батальона

Командование батальона включает командира батальона – как правило, это майор или подполковник, его заместителя по работе с личным составом и заместителя по вооружению.
Штаб батальона включает начальника штаба (он же заместитель командира батальона), начальника связи батальона (он же командир взвода связи), химика-инструктора (прапорщик) и писаря (рядовой).

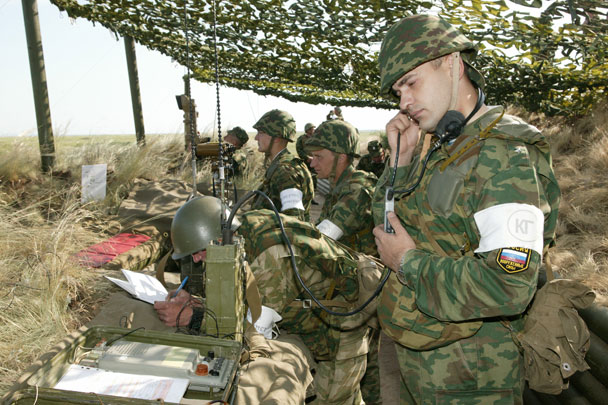

Взвод связи предназначен для организации радио и проводной связи в подразделениях батальона.
Взвод связи состоит из командирского бронетранспортера (командир отделения – он же старший радиотелефонист, водитель бронетранспортера) и двух радиоотделений, каждое в составе командира отделения, старшего радиомастера радиостанции малой мощности в первом отделении и старшего радиотелефониста во втором отделении, водителя бронетранспортера-электромеханика в первом отделении и водителя бронетранспортера во втором отделении.

                                                                                     на КП МСБ

                                                   Р-168-5УН-1Е

                                                            Основные характеристики:

  Всего во взводе связи личного состава 13 человек, командирских бронетранспортеров – 1, колесных бронетранспортеров – 2, радиостанций – 22, кабеля – 8 км.

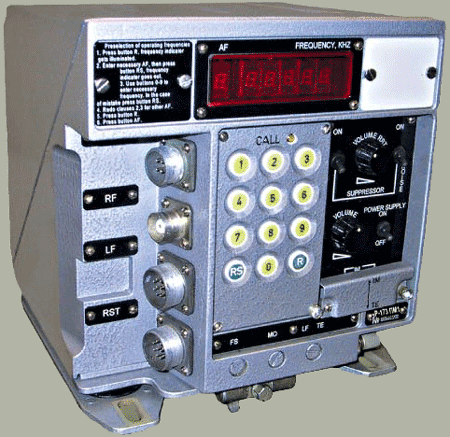

                                                                                         Р-173М

                                                                           Р-173М на бронетехнике

                                                           ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон частот   Передача 30-75.999 МГц    Прием 30-75.999 МГц
Организация памяти 10 заранее подготовленных частот   Шаг сетки частот 1 кГц
Время перехода с одной частоты на другую 3 сек.   Тип излучения FM
Диапазон рабочих температур -50 ~ +50 °С   Сигнальные системы тональный вызов
Тип источника питания сеть 27 В   сети 12 В или 220 В (дополнительно поставляемые блоки питания)
Дальность связи на среднепересеченной местности на стоянке и в движении на основную
2-х метровую штыревую антенну - до 20 км   Наработка на отказ 6000 часов
Передатчик   Тип Синтезатор с ФАПЧ (193ИЕ3, 564ИЕ15)   Выходная мощность 2 / 40 Вт
Максимальная девиация частоты ±5 (±1) кГц
Приемник   Тип Супергетеродин с двойным преобразованием частоты

 Промежуточные частоты  1-я 11.5 МГц       2-я 1.5 МГц

Мотострелковая рота – тактическое подразделение, которое выполняет задачи, как правило, в составе МСБ, но может выполнять задачи и самостоятельно в разведке и охранении, в качестве тактического воздушного десанта или специального отряда в тылу противника.

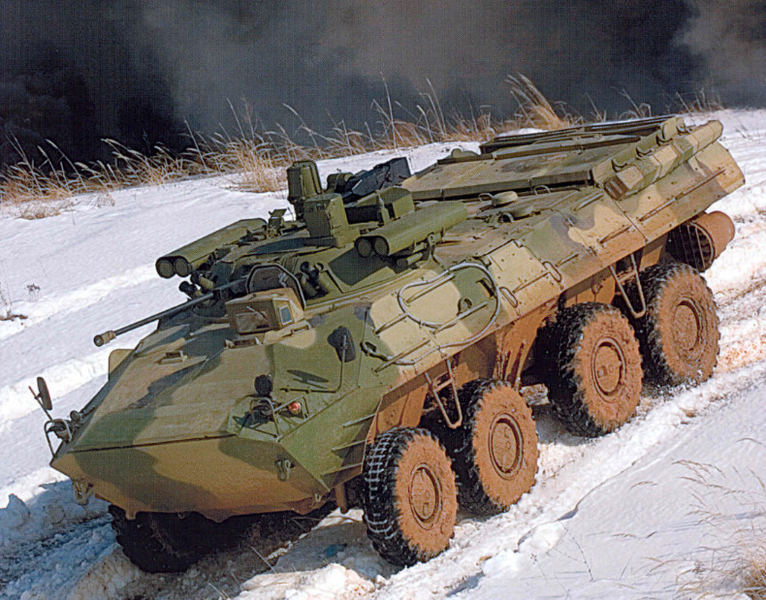

                                                                       БТР-90 “ Бережок “

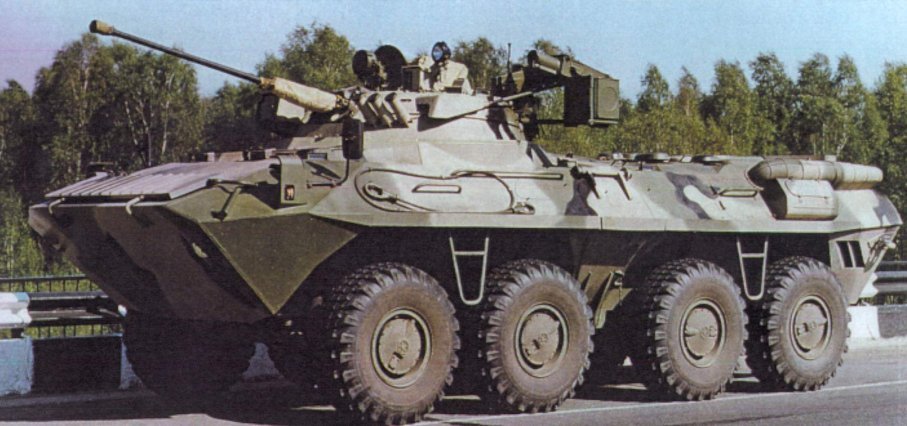

                                                                            БТР-90 “ Росток “

Мотострелковая рота на БТР состоит, из управления роты, трех мотострелковых взводов, в каждом из которых по три мотострелковых отделения. ранее в роте присутствовал противотанково-пулемётный взвод, но теперь его противотанковую часть передали на уровень батальона, а пулемёты раздали по взводам.

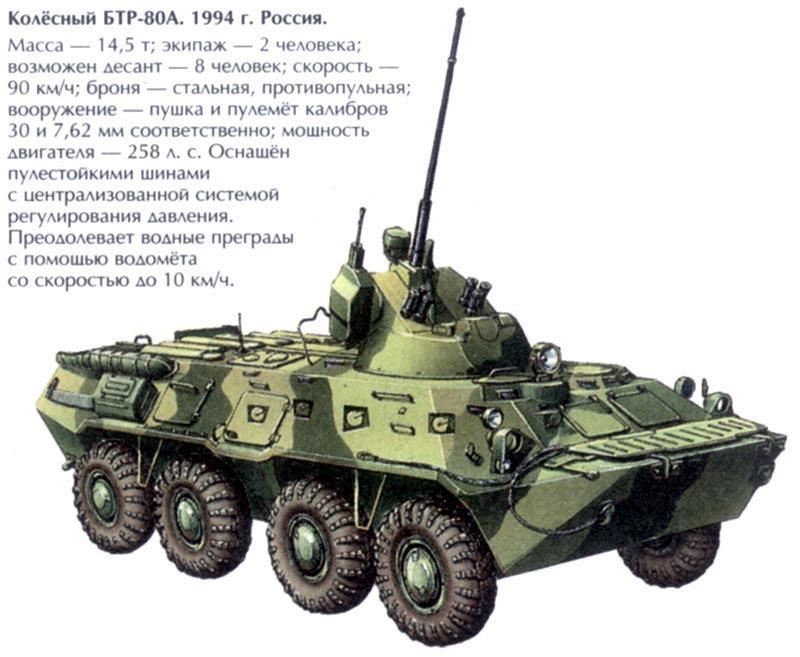

Мотострелковая рота на БТР  имеет 101 чел. личного состава. В роте имеется 11 БТР-80  9 РПГ-7, 63 автомата Калашникова, ПК – 6, РПК – 9.

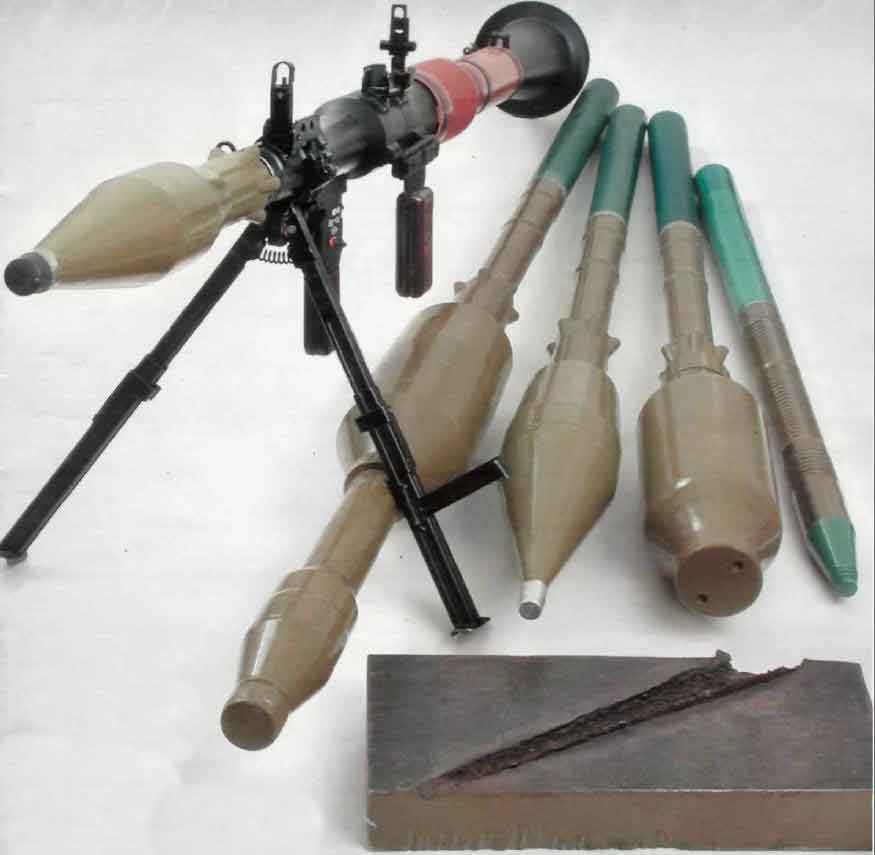

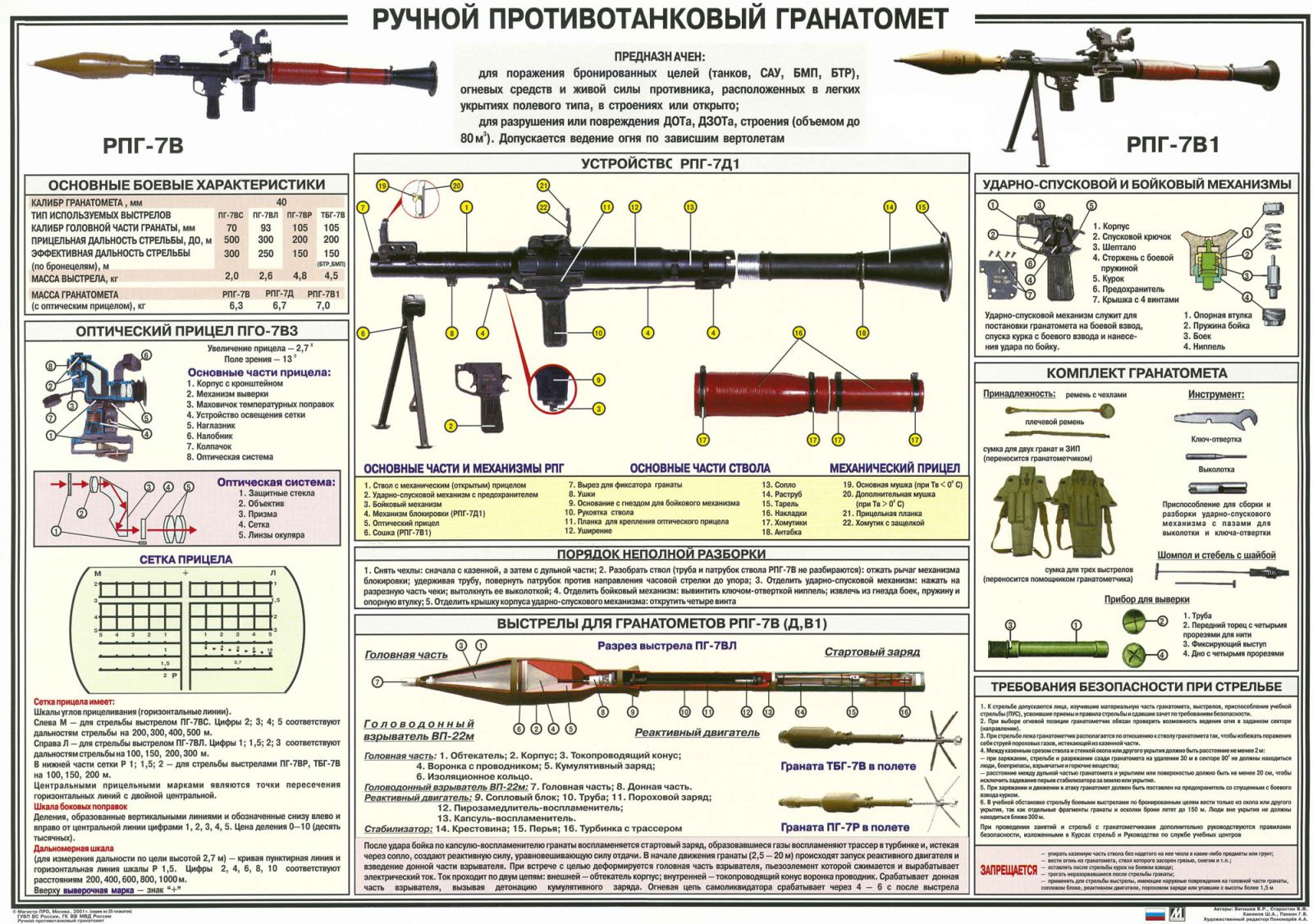

                                                                                            РПГ-7В

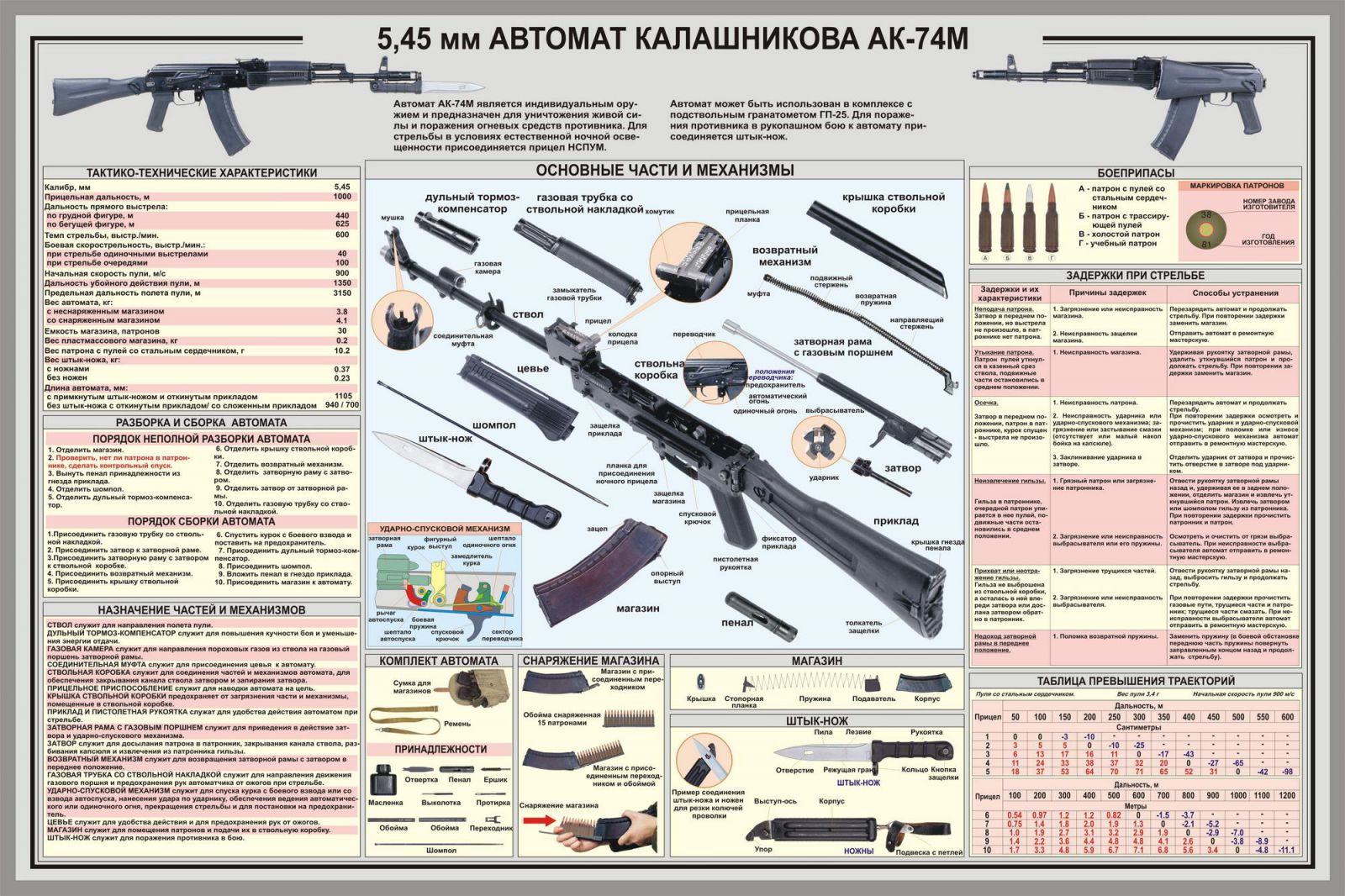

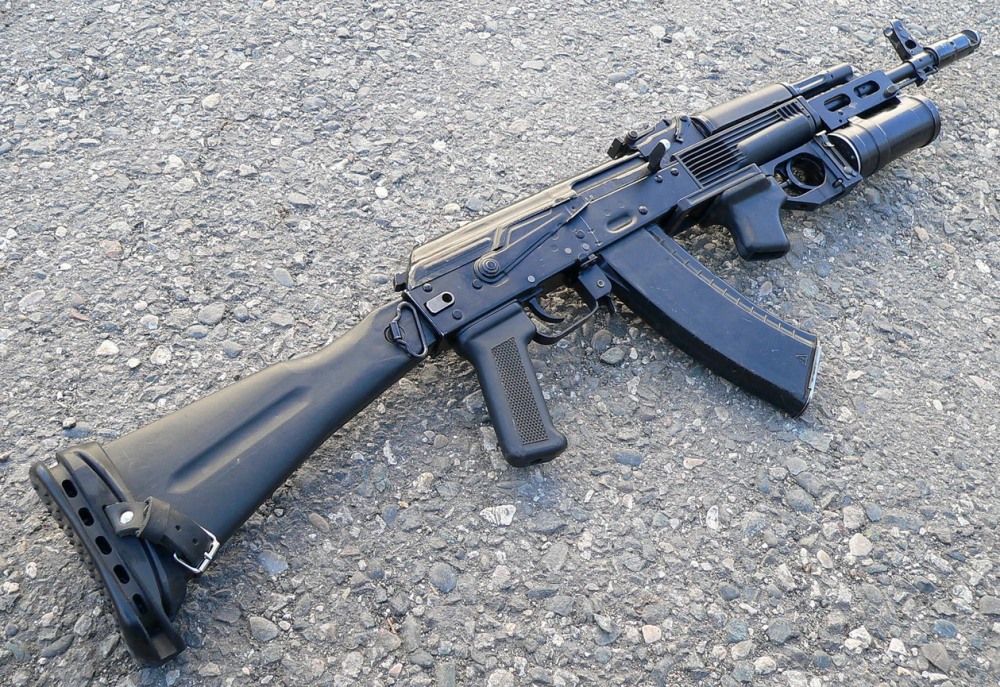

                                                                                       АК-74М

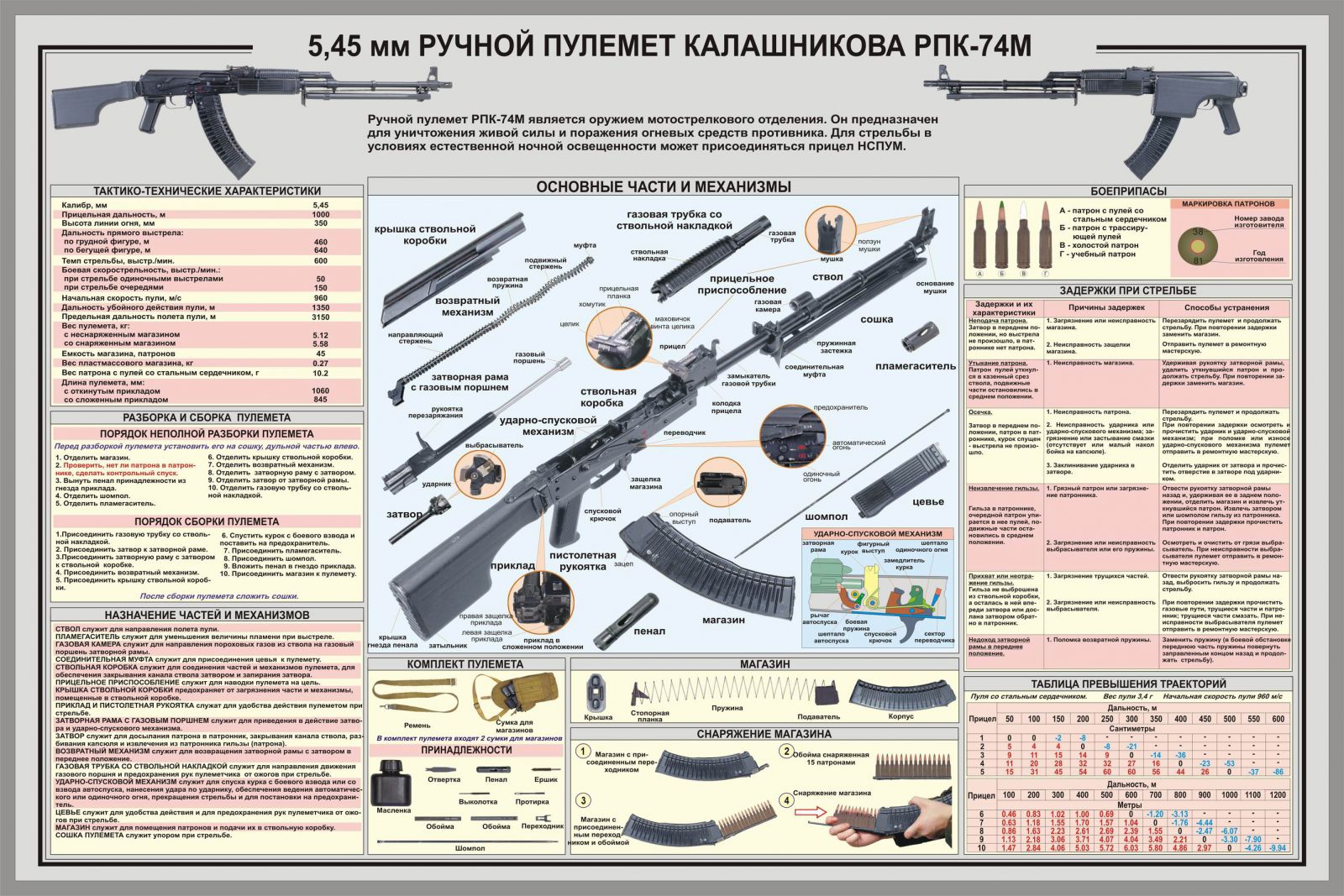

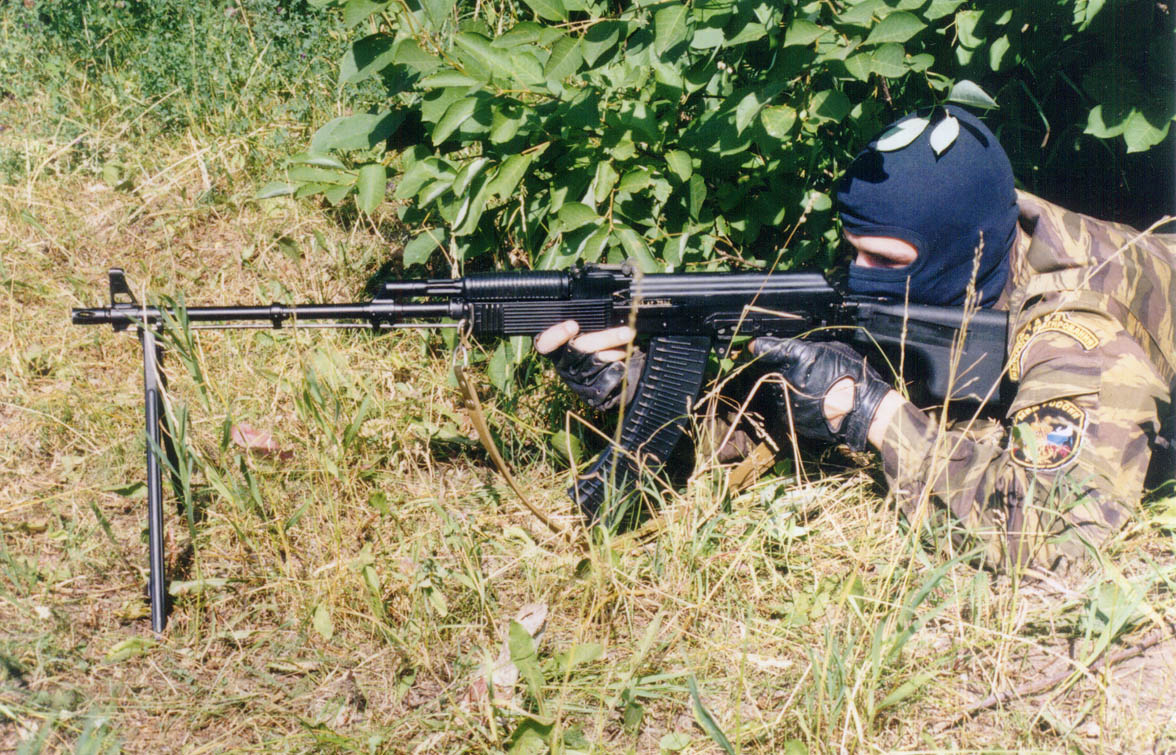

                                                                                         РПК

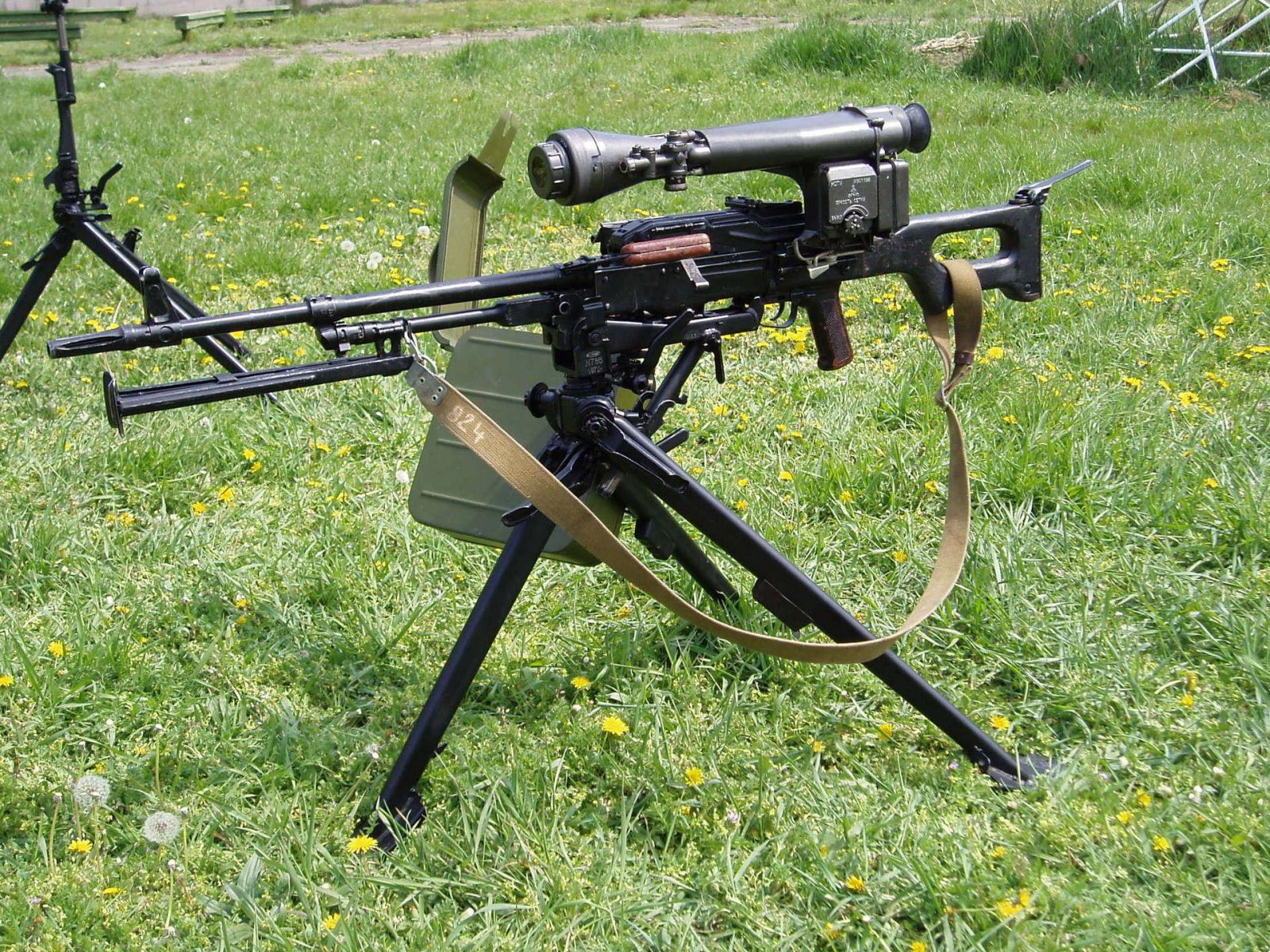

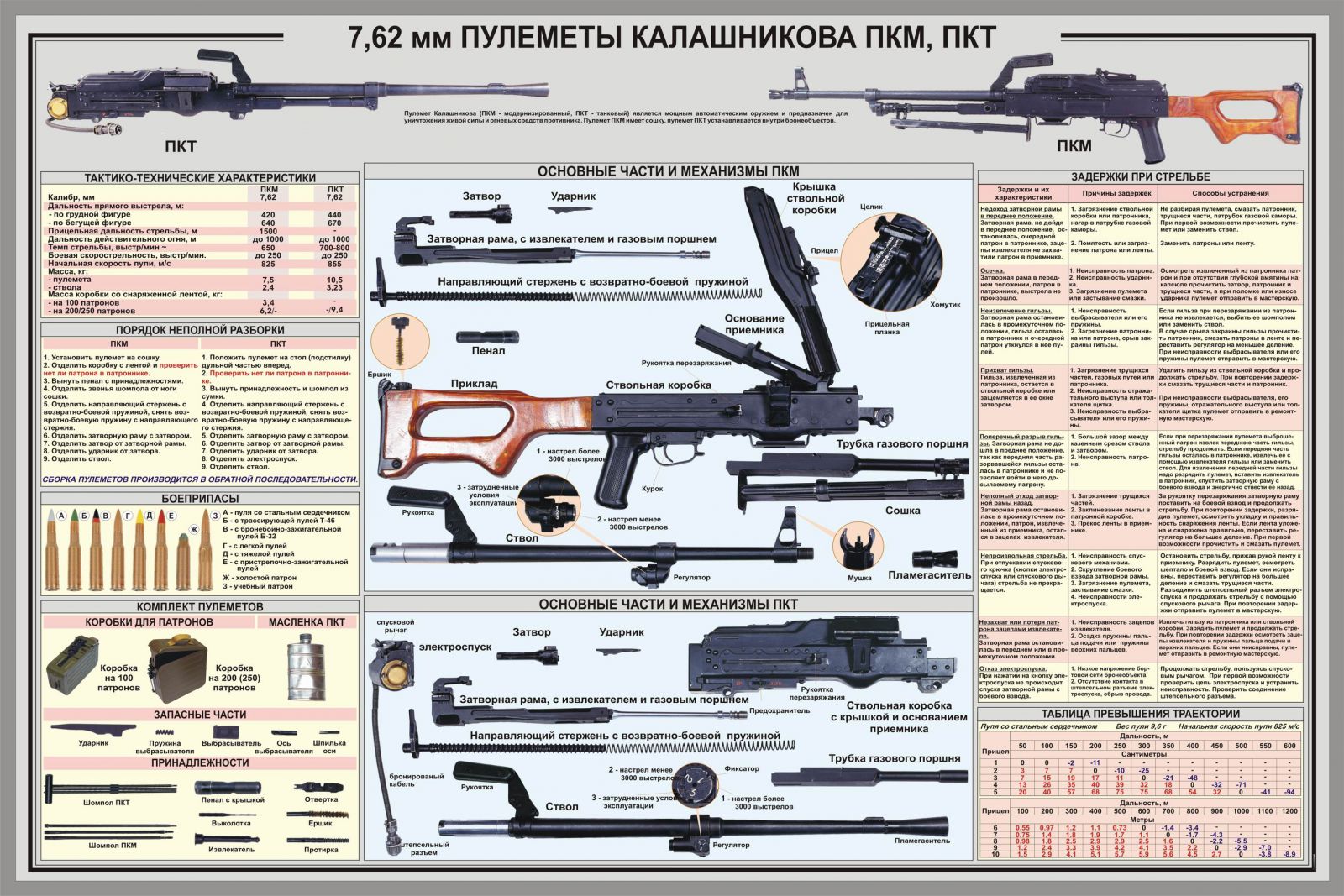

                                                                                ПКМ

                                                    Состав мотострелкового отделения

Мотострелковая рота на БМП состоит из управления роты (11 чел.), трёх мотострелковых взводов по 30 человек и по три БМП-2 в каждом. Всего в роте 92 человека, 12 БМП-2 (вместо 11 в советское время), 6 РПГ, 18 РПК , 13 АГС-17 и 4 СВД. По сравнению с советским периодом штатная численность роты на БТР сократилась на девять, а роты на БМП – увеличился на два человека. По штатам 2011 года количество БМП в роте планировалось довести до 15 штук, но теперь всё это под большим вопросом.

                                                                                          БМП-2

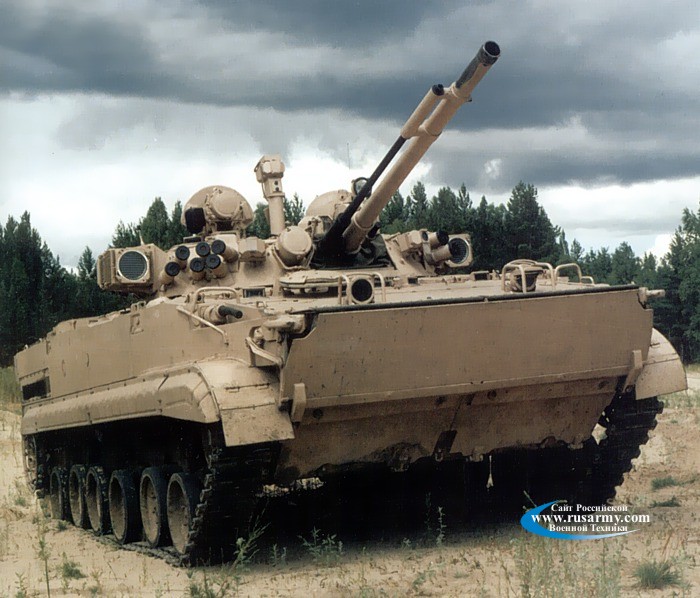

                                                                                    БМП-3М

                                                                      Компоновочная схема БМП-3:

1 - 100-мм орудие - пусковая установка 2А70 (боекомплект - 40 унитарных выстрелов, в том числе 22 в механизме заряжания -осколочно-фугасные ЗУОФ17, ЗУБ110-3 с противотанковой ракетой 9М117, подкалиберные снаряды ЗБМ-25, темп стрельбы 10 выстрелов в минуту), 2 - центральный щиток механика-водителя, 3 - пульт управления системой противопожарной безопасности, 4 - механизм открывания люка механика-водителя, 5 - укладка личного комплекта, 6 - приемопередатчик дальномера, 7 - механизм поворота башни, 8 - механизм подъема блока с оружием, 9 - питание пулемета, 10 - прицел - прибор наведения 1К13-2, 11 - осветитель, 12 - прицел ППБ-1, 13 - дневной прибор наведения ТНПТ-1, 14 - радиостанция Р-173, 15 - укладка противотанковых ракет, 16 - башня, 17 - отопитель отделения десанта, 18 - огнетушители, 19 - водометный движитель, 20 - моторная перегородка, 21 - сиденье с танковым санитарным комплектом, 22 - опорный каток, 23 - механизм изменения клиренса, 24 - ограждение боевого отделения, 25 - место оператора-наводчика, 26 - конвейер механизма заряжания, 27 - баллон сжатого воздуха для пуска дизеля, 28 - место механика-водителя, 29 - штурвал, 30 - педаль тормоза, 31 - топливный бак, 32 -самоокапыватель, 33 - механизм натяжения гусениц, 34 - волноотражатель.

                                     Боевая машина пехоты БМП-3

Минометная батарея предназначена для подавления и уничтожения живой силы и огневых средств расположенных открыто, в окопах и блиндажах, на обратных скатах высот и оврагов. В зависимости от характера цели продолжительности ведения огня и расхода снарядов может подавить живую силу на участке 2-4 га и вести заградительный огонь на фронте до 400 м.
Минометная батарея состоит: из управления батареи (командир батареи, заместитель по политической части, старшина, санинструктор, старший водитель), взвода управления (командир взвода, отделение разведки, отделения связи), двух огневых взводов (в каждом по четыре 120-мм миномёта). Всего в минометной батарее: личного состава – 66 человек, радиостанций – 4, минометов – 8, автотягачей – 8, кабеля – 4 км. Правда, в последнее время вместо двух взводов 120-мм миномётов миномётные батареи состоят из трёх взводов, первые два из которых имеют на вооружении по три 82-мм миномётов 2Б14 «Поднос», а третий  три  82-мм автоматичских миномёта 2Б9 Василек.

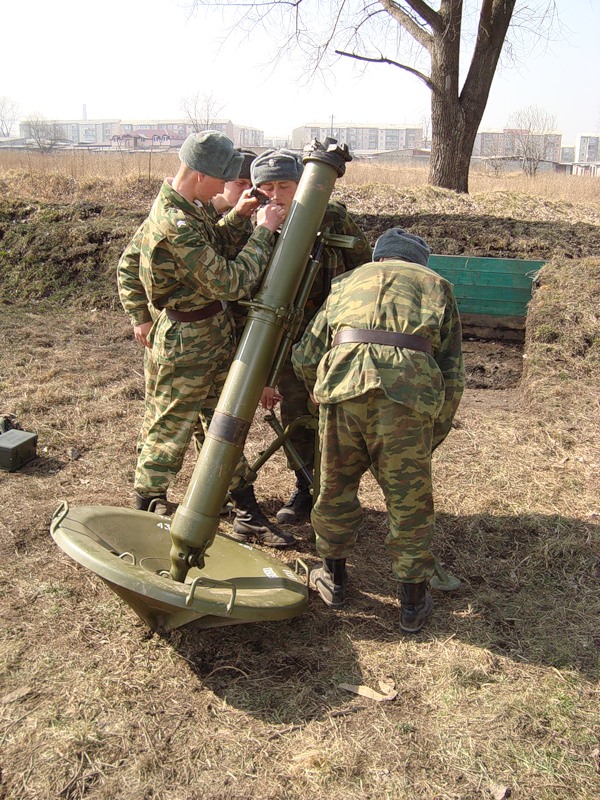

                                                                          2Б14 “ Поднос “

                                                                        2Б9М “ Василёк “

Данные миномет 2Б9   Калибр, мм 082
Угол вертикального наведения, град -1°; +85°   Угол горизонтального наведения, град +30°
Вес в боевом положении, кг:   2Б9 - 622   2Б9М - 632
Вес транспортной машины, кг 3930
Вес системы в походном положении  (с боекомплектом и расчетом), кг 6060
Время перевода из боевого положения в походное и обратно, мин 1,5
Возимый боекомплект, мин 226
Скорость возки на транспортной машине, км/час:   по шоссе до 60   по бездорожью до 20
Расчет, чел. 4
Темп стрельбы, выстр./мин 170   Практическая скорострельность, выстр./мин 100-120

Иногда в состав батальона включается самоходная батарея миномётов Нона. Она состоит из двух взводов по четыре установки Нона С.

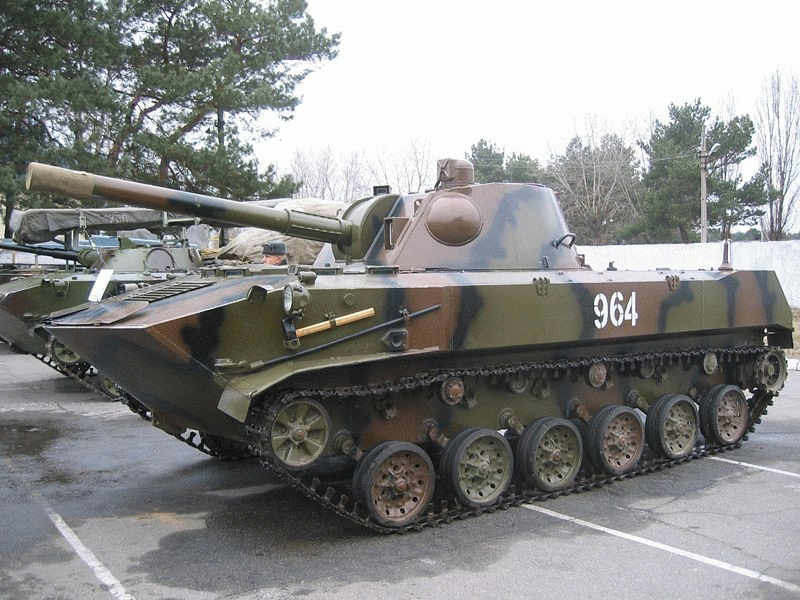

                                                                           Нона-С ( 2C9 )

  Тактико-технические характеристики 2С9:
Боевая масса – 8 т.   Экипаж - 4 чел
Среднее удельное давление на грунт – 0,5 кгс/см²
Габаритные размеры:     ~ высота – 2300 мм       ~ длина корпуса – 6020 мм
    ~ ширина корпуса – 2630 мм       ~ клиренс – 100-450 мм
Вооружение:     – 120-мм пушка 2А51, боекомплект – 25 выстрелов.
Двигатель:    ~ марка – 5Д20.      ~ тип – дизельный.      ~ мощность двигателя – 240 л.с.
Максимальная скорость:    ~ по шоссе – 60 км/ч      ~ по грунту – 30-35 км/ч
   ~ на плаву – 10 км/ч   Запас хода по шоссе – 500 км, на плаву – 75-90 км/ч
Преодолеваемые препятствия:    ~ ширина рва – 2,5 м      ~ высота стенки – 0,7 м
   ~ преодолеваемый подъем – 32 гр.     ~ крен – 18 гр.      ~ преодолеваемый брод – плавает
Радиостанция – Р-123М

В рамках реформы Сердюкова-Табуреткина планировалось вообще заменить все миномёты шестью самоходными гаубицами 2С34 «Хоста»  – модернизированного варианта известной 2С1 Гвоздика, но теперь этот вопрос повис в воздухе.
Противотанковый взвод – огневое подразделение артиллерии, предназначенное для уничтожения танков и других бронированных машин противника. Может применяться также для уничтожения других огневых средств противника, в том числе находящихся в фортификационных сооружениях.
Противотанковый взвод состоит из управления взвода (командир взвода, заместитель командира взвода, 2 наводчика пулемета БТР, старший водитель БТР, водитель БТР), трех отделений ПТУР и трех гранатометных отделений.
Отделение ПТУР состоит из командира отделения (он же старший оператор), старшего оператора, двух операторов, пулеметчика, старшего водителя и водителя пускового комплекса 9М113 Конкурс или 9М113М Конкурс М.

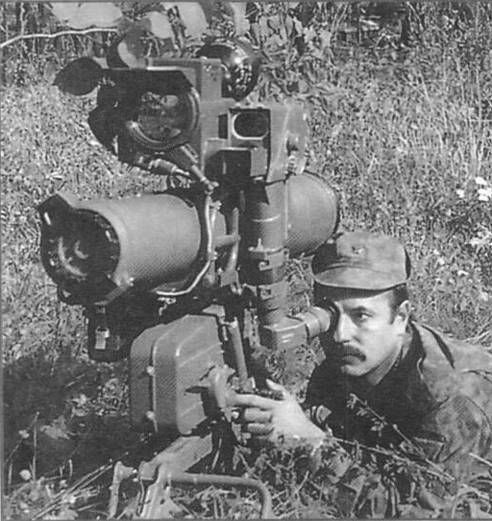

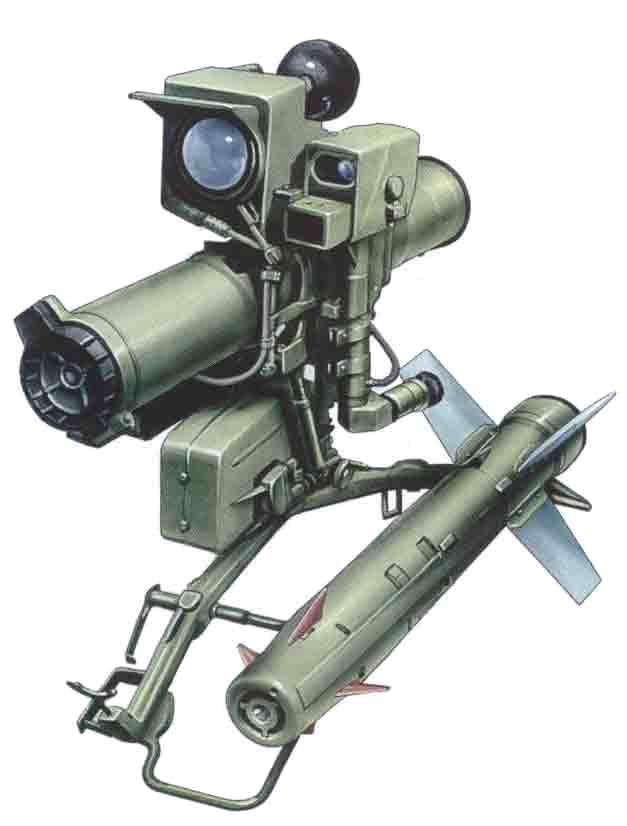

                                                                     " Конкурс-М "

                                                              Тактико-технические характеристики

Гранатометное отделение состоит из командира отделения, командира гранатомета, наводчика гранатомета, двух орудийных номеров. Гранатометов СПГ-9М -1.

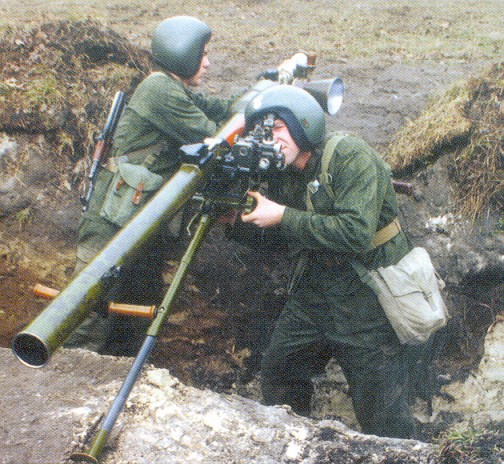

                                                                 СПГ- 9М “ Копьё “

Калибр 73 мм  Колесный станок СПГ-9Д   Масса гранатомета с прицелом 47,6 кг

Масса треножной станка 12 кг   Масса колесного станка  15,9 кг

Масса снаряда осколочного 3,7 кг   Масса снаряда бронебойного 2,6 кг

Длина гранатомета  2100 мм   Длина ствола 850 мм

Ночной прицел ПГН-9   Длина выстрела 770 мм   Длина снаряда 1115 мм

Ширина в боевом положении 990 – 1055 мм    Высота в боевом положении  800-820 мм

Угол обстрела в плоскости, град.:

- вертикальной (без перестановки треножной станины) от -3 до +7 (от-3 до+18)

- горизонтальной 30

Эффективная дальнобойность бронебойного снаряда  1300 м

Максимальная дальнобойность осколочного снаряда  4500 м

Время развертывания из походного положения в боевое (и наоборот) 35 секунд

Практическая скорострельность  5-6 выс/мин    Бронепробиваемость выстрела ПГ-9В 300 мм

Бронепробиваемость выстрела ПГ-9ВС 400 мм

Начальная скорость гранаты 435 м/с   Скорость полёта гранаты до 700 м/с

Расчет 4 чел

Всего в противотанковом взводе личного состава 42 чел., пусковых установок ПТУР 9К11-6, гранатометов СПГ-9М – 3, БТР – 5.

Проивотанковый взвод имеется лишь в батальоне, мотострелковые роты которого оснащены БТРами. В роте же на БМП каждая боевая машина оснащена своими Конкурсами.

 Вместо противотанкового взвода в состав роты на БМП включен пулеметный взвод, состоящий из двух пулеметных отделений по три ротных пулемета в каждом.
Гранатометный взвод предназначен для поражения живой силы и огневых средств противника, расположенных вне укрытий, в открытых окопах (траншеях) и за складками местности.
Гранатометный взвод состоит из командира взвода, заместителя командира взвода, тех отделений (в каждом командир отделения, 2 старших стрелка-наводчика гранатомета, 2 стрелка-гранатометчика, пулеметчик БТР, старший водитель или водитель).

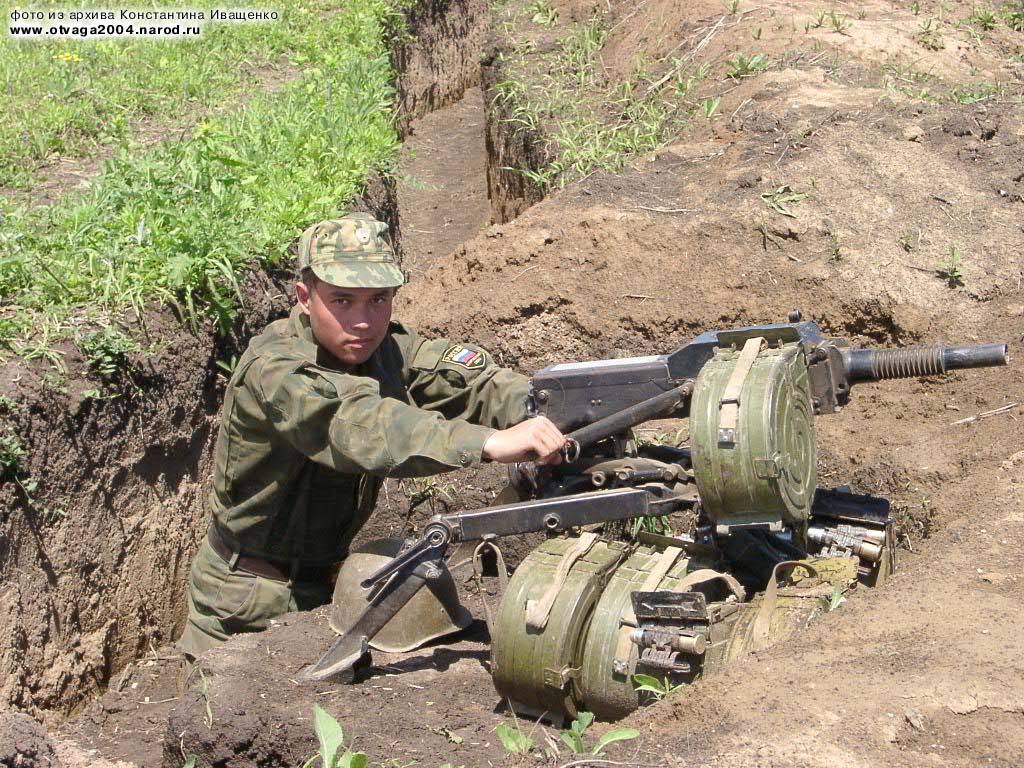

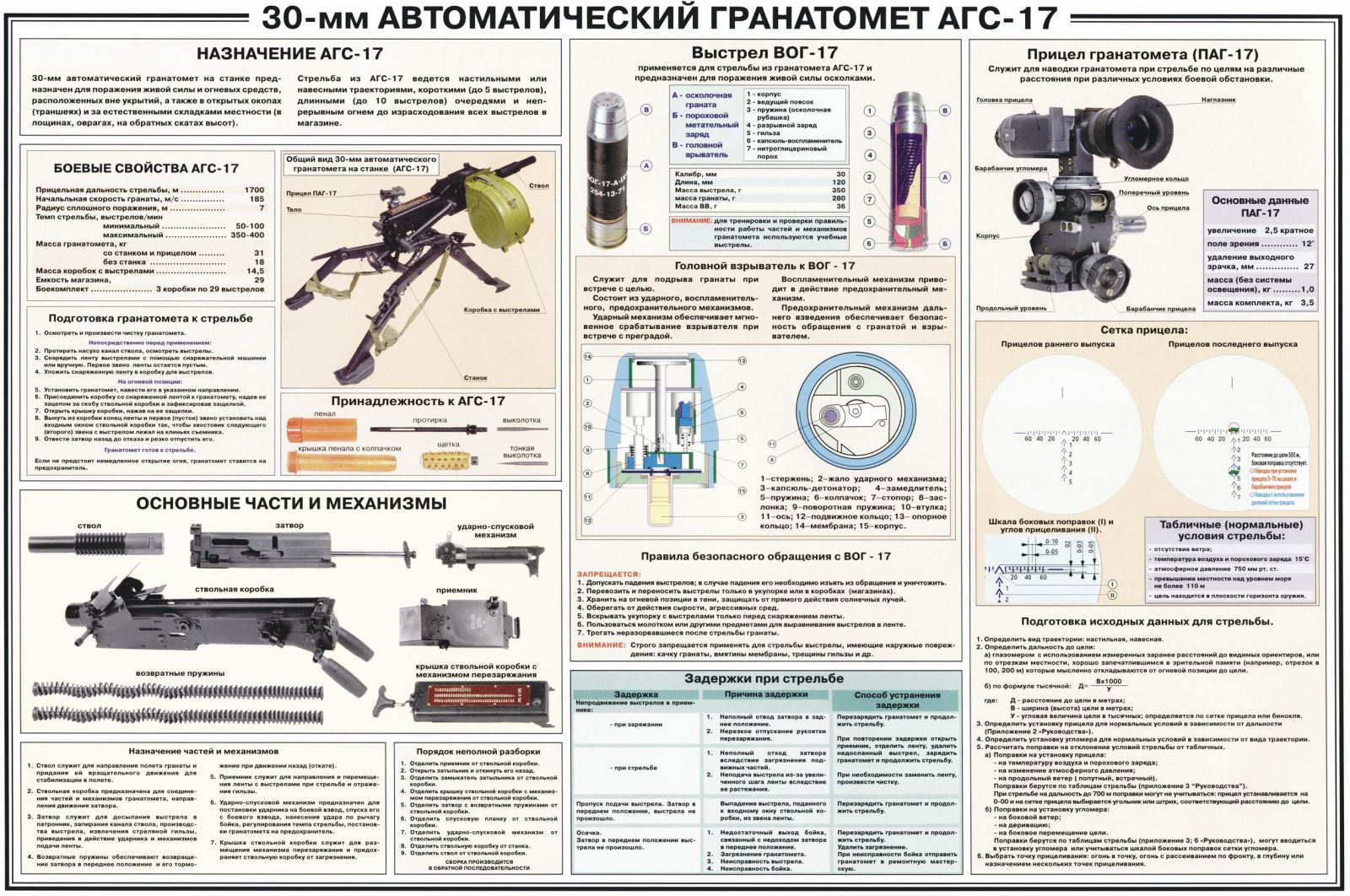

Всего в гранатомётном взводе личного состава – 26 чел., 30-мм автоматических гранатометов АГС-17 - 6, БТР – 3.

Зенитный ракетный взвод предназначен для уничтожения самолетов, вертолетов, беспилотных средств и воздушных десантов противника на малых и средних высотах.
Взвод состоит из командира взвода, заместителя командира взвода (он же командир отделения), трех отделений (в каждом командир отделения, 2 стрелка-зенитчика, пулеметчик БТР, старший водитель БТР и водитель).

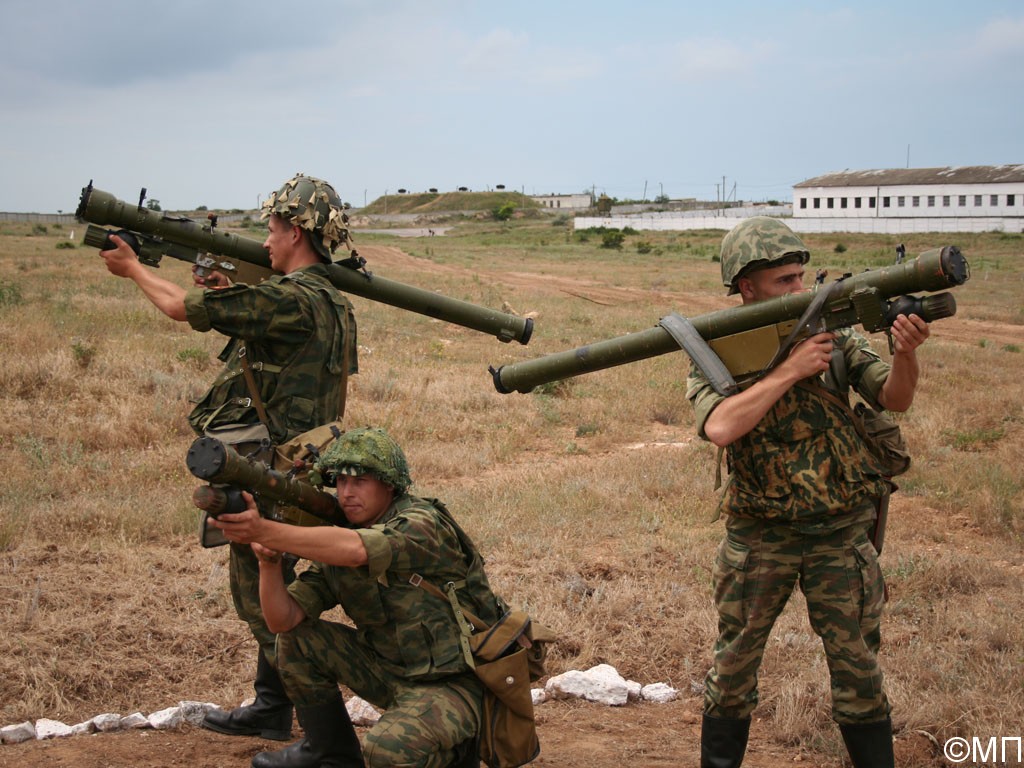

Всего во взводе личного состава – 16 человек, пусковых механизмов  «Стрела-2М» или «Игла» – 9, БТР-3.

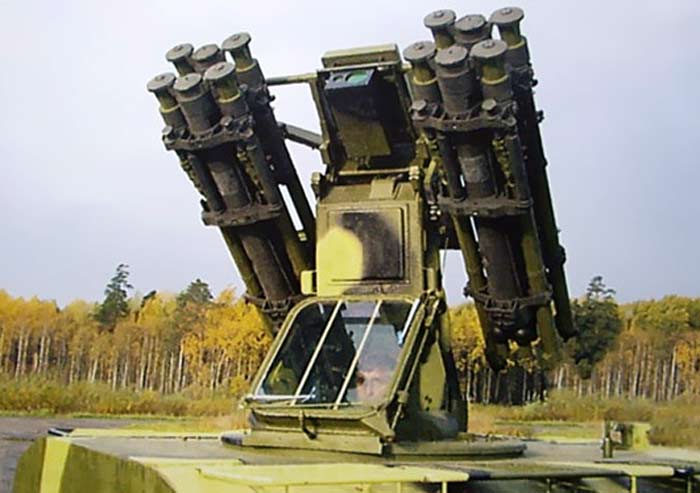

                                                                    комплекс ПЗРК “ Стрелец “

Медицинский пункт батальона предназначен для сбора раненых в батальоне и эвакуацию их, а также для оказания до врачебной помощи. Взвод состоит из начальника медицинского пункта (прапорщик), санинструктора, двоих санитаров, старшего водителя, троих водителей-санитаров. В медпункте имеется четыре автомобиля УАЗ-469 и автоприцеп 1-АП-1,5.

                                                транспортёр переднего края ( Луаз-967 )

Взвод обеспечения предназначен для бесперебойного материально-технического обеспечения, обслуживания текущего ремонта боевой и транспортной техники батальона,
Взвод состоит из командира взвода (прапорщик) и заместителя командира взвода (он же командир отделения), из отделения технического обслуживания, автомобильного отделения, хозяйственного отделения.

В советское время в батальоне имелись разведывательный взвод и инженерно-сапёрный взвод, но нынешними штатами они не предусматриваются.
Отделение технического обслуживания состоит из командира отделения, старшего автоэлектромеханика-аккумуляторщика, автослесаря (монтажника), водителя-автослесаря.
В отделении имеется: личного состава – 4 чел, мастерская техобслуживания автомобилей МТО-АТ-1, ЗИЛ-131, ЗИЛ-157 под МТО-АТ-1.

Автомобильное отделение состоит из командира отделения (он же заместитель командира взвода), 3 старших водителей и 5 водителей. В отделении имеется: личного состава – 9 чёл., грузовых автомобилей ГАЗ-66 под личные вещи и имущество роты – 3; грузовых автомобилей ГАЗ-66 под кухни и продукты – 4; грузовых автомобилей Урал-4320 под боеприпасы – 2. Командир автомобильного отделения является заместителем командира взвода обеспечения.

                                                                                Урал-4320


                                                                                          ГАЗ-66

Хозяйственное отделение состоит из командира отделения, старшего повара и 3 поваров. В отделении имеется: личного состава – пять человек, кухонь прицепных – 4, автомобильных прицепов 1-АП-1,5, под кухни – 4, кухня переносная КС-75.

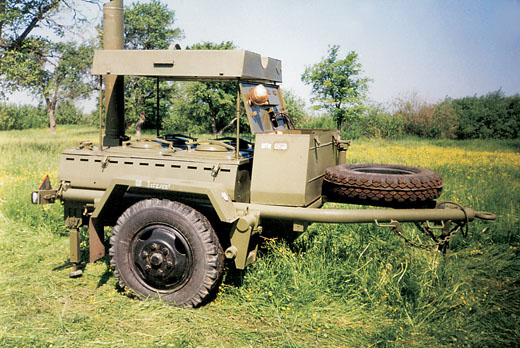

                                                                           полевая кухня ПК-130

Всего во взводе обеспечения личного состава – 19 чел., автомобилей грузовых – 10.

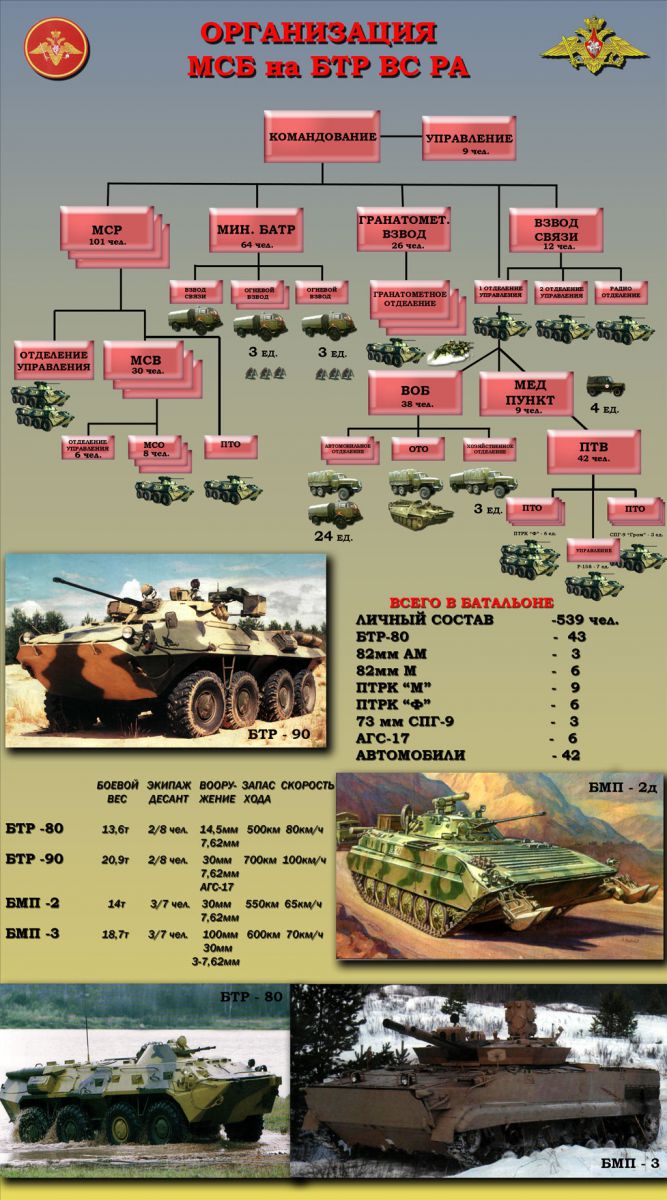

В мотострелковом батальоне на БТР имеется личного состава – 539 человек, 120-мм миномётов – 8, АГС-17 – 6, СПГ-9 – 3, ПТУР – 15, зенитных пусковых механизмов «Стрела-2» – 9, бронетранспортеров – 49, ПК – 9, РПК -27, автоматов – 352, РПГ – 33, автомобилей грузовых – 20.

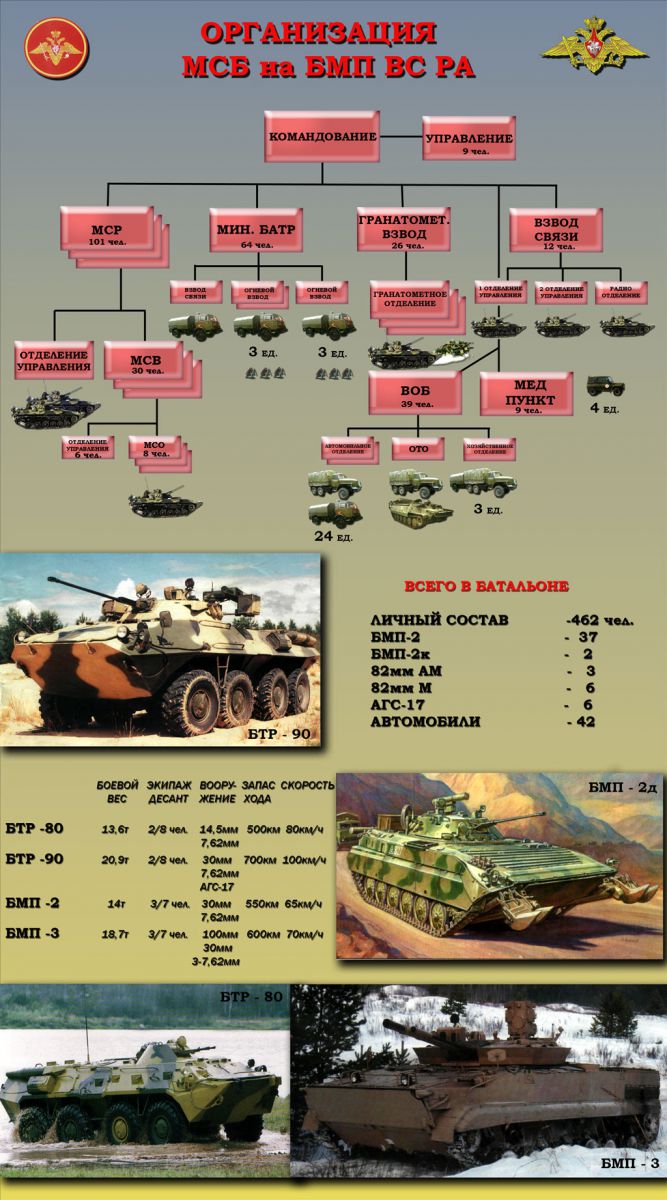

В мотострелковом батальоне на БИП  имеется 462 человека личного состава, 120-мм минометов – 8, АГС-17 – 6, Зенитных пусковых механизмов «Стрела-2М» – 9, БМП-2 – 42, БМП-2К – 1, ПК – 18, РПК – 27, автоматов – 315, РПГ-7-39.

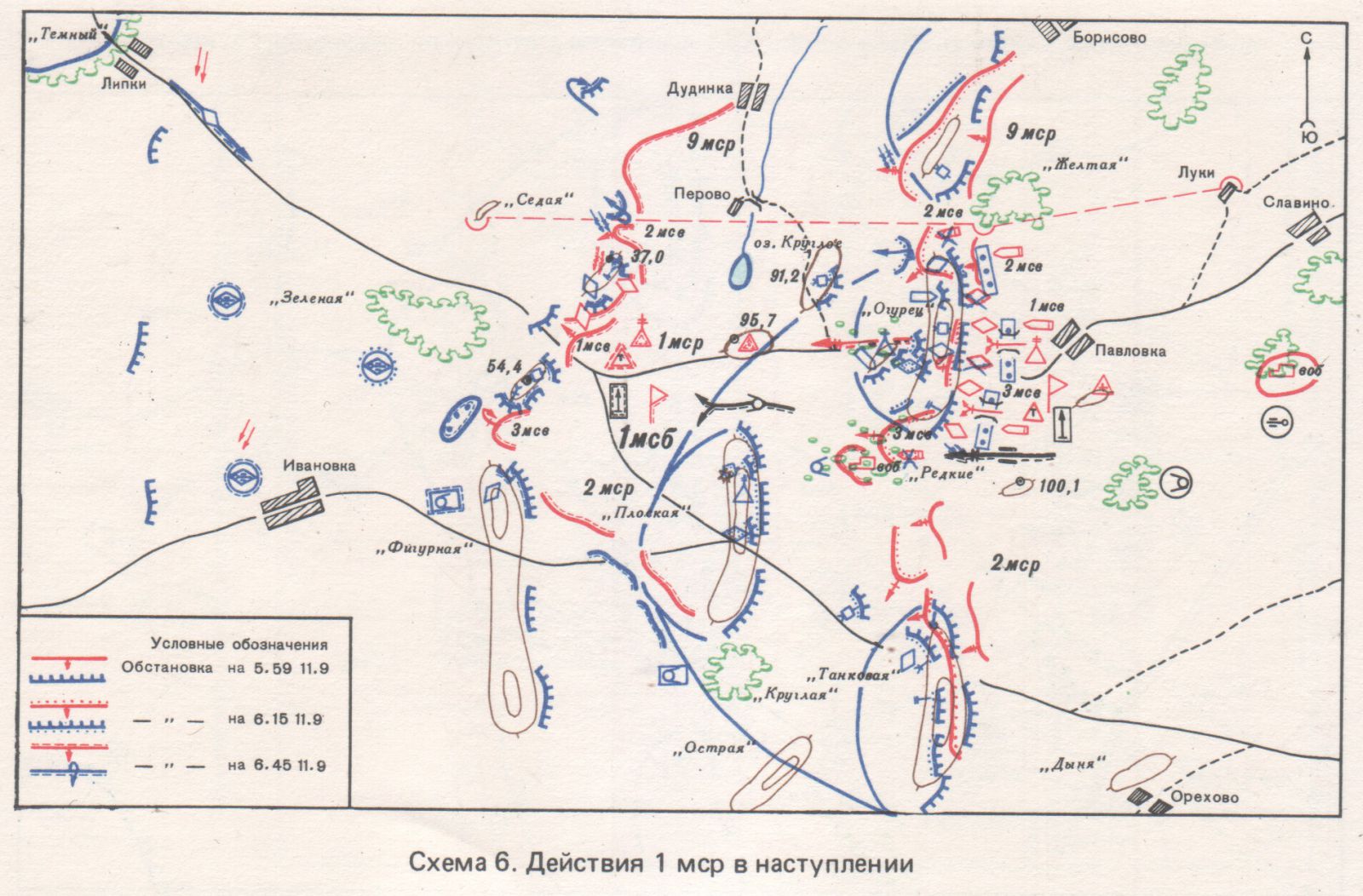

                                                                  схема наступления МСП

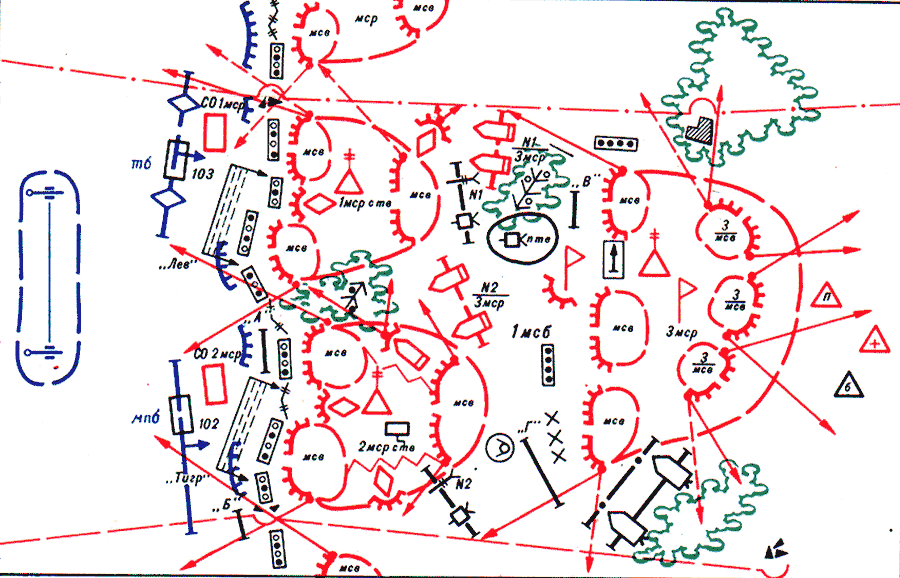

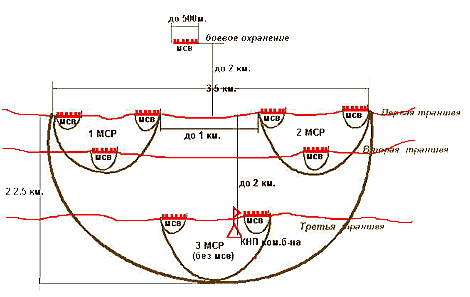

                                                                     схема обороны МСБ

                                                                схема обороны МСБ

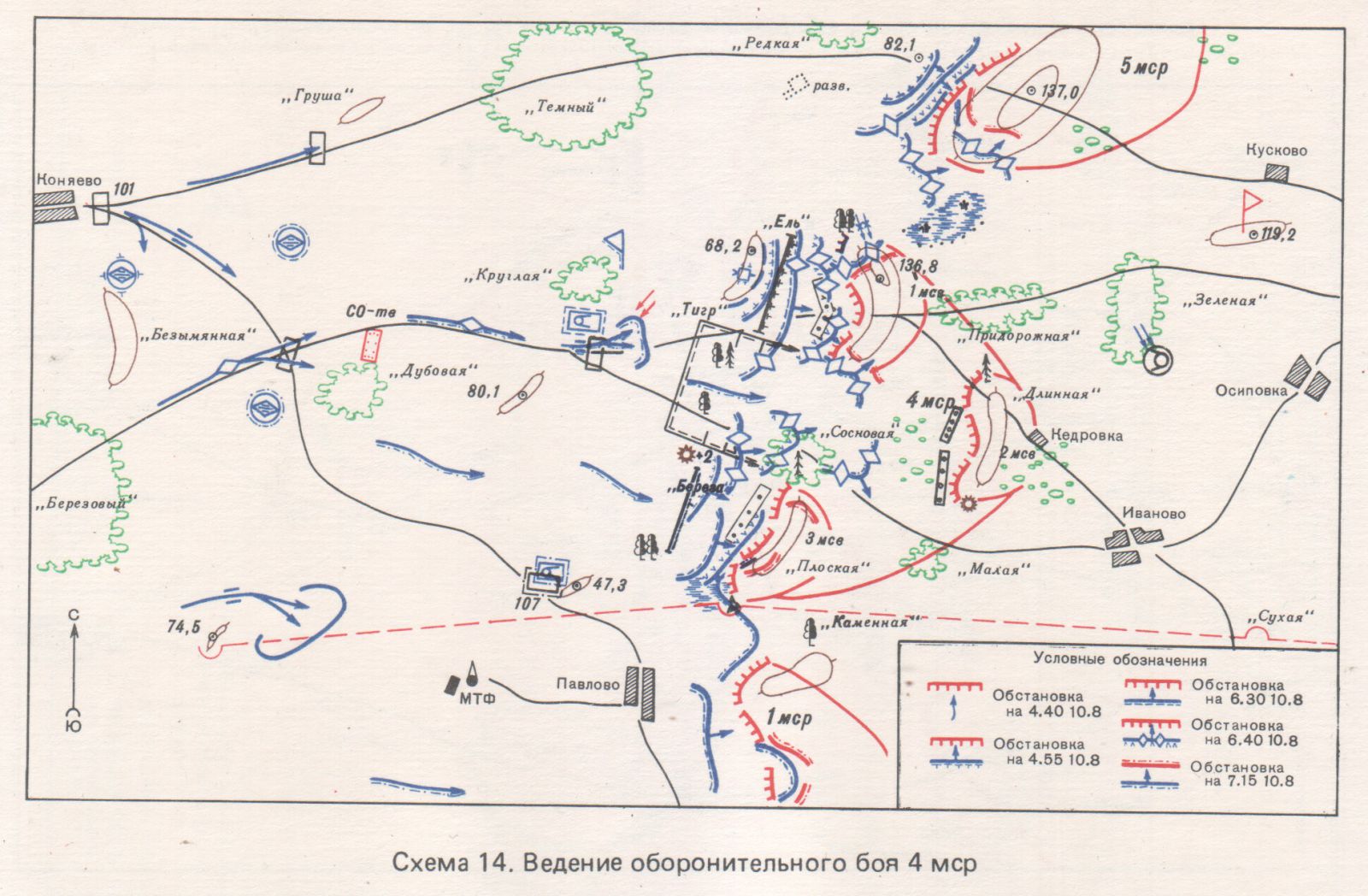

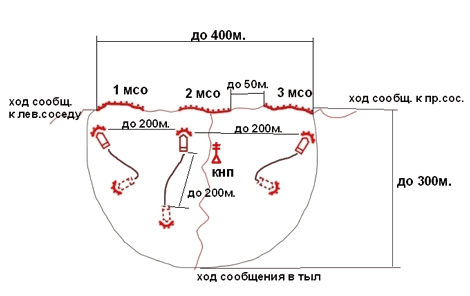

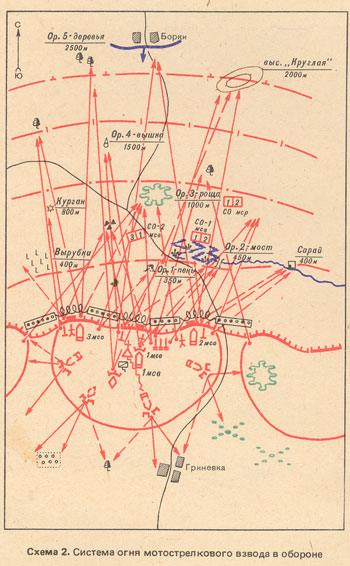

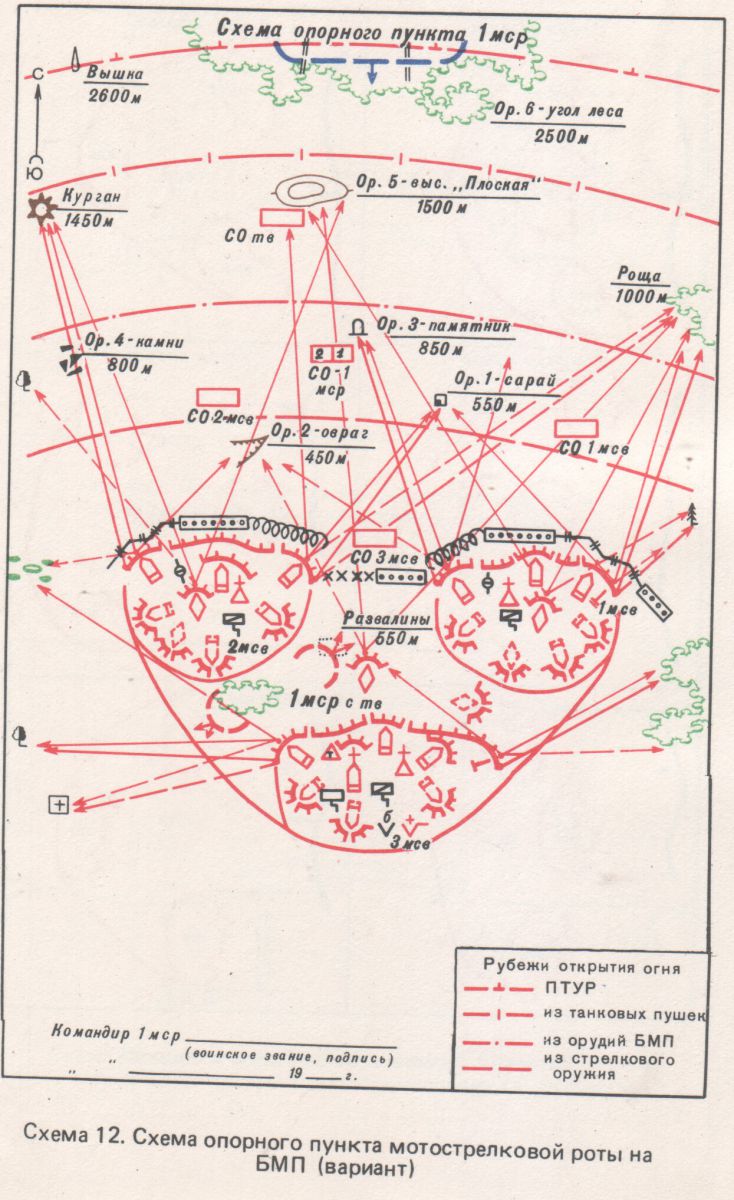

                                                                    схема обороны МСР

                                                                       вариант обороны МСР
