Автомат " АСМ-ДТ "

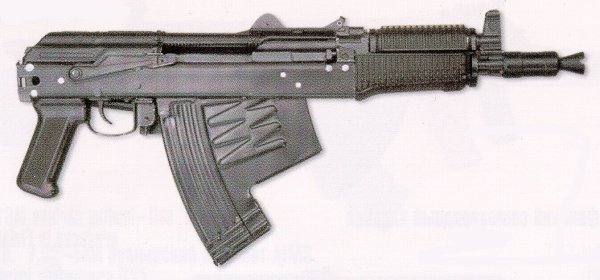

                                  Амфибийный автомат АСМ - ДТ "Морской Лев"

             Конструктор: Ю. Данилов     Разработан: конец 1990-х годов

     Производитель: Тульский Проектно-конструкторский технологический институт машиностроения (ТПКТИМаш)

     Годы производства: выпускается не серийно

     Длина ствола, мм: 430

     Патрон: 5,45×39 мм (патроны для надводной стрельбы)

     Калибр, мм: 5,45

     Принципы работы: отвод пороховых газов, поворотный затвор

     Скорострельность,

                    выстрелов/мин: 600 (в воздушной среде)

                    500 (в водной среде)

     Прицельная дальность, м: 30 (на глубине 40 м)

     Вид боепитания: коробчатые магазины:

                    на 26 патронов (для подводной стрельбы)

                    на 30 патронов (для надводной стрельбы)

     Прицел: открытый, имеется крепление для установки оптических и ночных прицелов

Автомат АСМ-ДТ «Морской Лев» является дальнейшим развитием Автомата Подводного Специального АПС, созданного в СССР в 1970х годах.

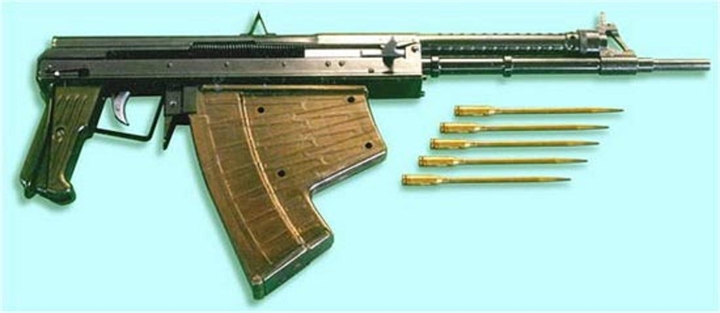

                                                                                        АПС

Калибр: 5,66х150 мм (МПС)
Длина со сложенным прикладом: 614 мм   Длина с выдвинутым прикладом: 823 мм
Ширина: 65 мм   Высота: 252 мм
Масса без патронов: 2700 гр    Масса с патронами: 3700 гр   Масса патрона МПС: 27 гр
Начальная скорость полета пули в воздухе: 365 м/с
Начальная скорость полета пули под водой: 250 м/с
Темп стрельбы: 500 в/м
Прицельная дальность стрельбы на воздухе: до 100 метров
Прицельная дальность стрельбы на глубине 5 метров: до 30 метров
Прицельная дальность стрельбы на глубине 20 метров: до 21 метра
Прицельная дальность стрельбы на глубине 40 метров: до 11 метров
Емкость магазина: 26 патронов

Основной проблемой автомата АПС является то, что и он сам, и его 5.66мм боеприпасы МПС и МПСТ оптимизированы для стрельбы под водой. Данный стрелковый комплекс при стрельбе в обычных условиях (на воздухе) имеет весьма ограниченные боевые возможности и низкую живучесть, что требует при проведении амфибийных операций иметь в дополнение к подводному еще и специальное оружие для эффективного ведения боевых действий на суше, в воздушной среде.
В конце 1990х годов сотрудники Тульского Проектно-конструкторского технологического института машиностроения (ТПКТИМаш) под руководством доктора технических наук Юрия Данилова разработали уникальный амфибийный (двухсредный) автомат АСМ-ДТ. Данный автомат позволяет вести эффективный огонь под водой специальными боеприпасами с игловидными пулями большого удлинения (конструктивно аналогичными патронам МПС и МПСТ от автомата АПС, но отличающимися от них диаметром пуль-игл). При переходе в воздушную среду в автомат вместо магазина с подводными патронами устанавливается стандартный магазин от автомата АК-74 с патронами калибра 5.45х39мм (7Н6, 7Н10, 7Н22 и другими), что позволяет вести эффективную стрельбу по целям на суше на дальностях стрельбы и с точностью, близкой к таковым для автомата АКС-74У, и гораздо лучшими, чем у автомата АПС в воздушной среде.

Основные механизмы автомата АСМ-ДТ заимствованы от подводного автомата АПС, включая газоотводный механизм с автоматическим газовым регулятором, запирающий механизм ствола с поворотным затвором, ударно-спусковой механизм, обеспечивающий ведение огня с открытого затвора одиночными выстрелами и очередями.

1. нарезной ствол, 2. газовая камера, 3. затворная рама, 4. затвор, 5. возвратно-боевая пружина, 6. спусковой механизм, 7. ствольная коробка, 8. подпружиненная шторка, 9. подвижная защелка магазина

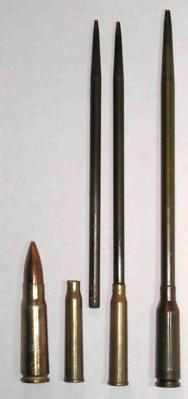

Основное отличие АСМ-ДТ от АПС – нарезной ствол калибра 5.45мм, с шагом нарезов порядка 150 – 200 миллиметров, и с глубиной нарезов порядка 1.5 – 2% от диаметра ствола (0,008 – 0,011 мм). Такие нарезы позволяют удовлетворительно стабилизировать пулю штатного автоматного патрона 5.45х39мм. Пули подводных патронов имеют фактический диаметр 5.45мм (в отличие от пуль патронов МПС, имеющих диаметр 5.66мм), что позволяет им проходить по стволу, не врезаясь в нарезы, с последующей стабилизацией в толще воды при помощи кавитационной полости, генерируемой при движении пули в воде. Подводные патроны построены на основе стандартной гильзы от патронов 5.45х39мм, что позволяет стрелять ими из того же ствола, что и обычными патронами 5.45мм.

Для обеспечения питания автомата патронами разных типов и размеров (общая длина подводного патрона более чем в 2 раза превышает длину 5,45мм патрона 7Н6) используются магазины двух типов. Для подводной стрельбы используются коробчатые магазины от автомата АПС емкостью в 26 патронов, а для стрельбы на воздухе – магазины от автомата АК-74 емкостью 30 патронов. Для крепления в автомате магазинов разной длины защелка магазина АСМ-ДТ сделана подвижной, и может перемещаться в прорези окна приемника магазинов вперед и назад. Зафиксированная в заднем положении, эта защелка позволяет ставить в автомат длинные «подводные» магазины, а в переднем – более короткие магазины от АК-74. Для защиты механизмов оружия от пыли и грязи в конструкции окна приемника магазинов предусмотрена откидная вбок крышка. При защелке сдвинутой назад, в «подводное» положение, крышка находится в открытом положении, а при переводе защелки в переднее, «наземное» положение, подпружиненная крышка автоматически перекрывает заднюю, неиспользуемую часть окна приемника магазинов.

Проблема удаления воды из малокалиберного ствола при переходе из водной среды в воздушную при стрельбе штатными 5.45мм патронами решена путем отвода небольшой части пороховых газов от патронника вперед в ствол, перед пулей, по специальным каналам, выполненным в стенках патронника и пульного входа, так что вода просто «выдувается» из ствола до того, как может стать помехой при движении пули по стволу.
