Авианосные могикане США
Почему могикане ?
Знаем, что авианосцы строят США, строят другие государства , многие мечтают об этом , но эра бороздящих мировые просторы авианосных жандармов уходит в прошлое . Но есть корпорации в США , как например Локхид Мартин , Нортроп групп , Боинг , которые работают чтобы получать прибыли и видимо им только нужны авианосцы на которых они хорошо зарабатывают и в основном они нужны больше им , чем обороноспособности государства и на это работает огромная армия лоббистов во всех сегментах власти в США.
Т.е. мир в выборе военных приоритетов при построении своих вооружённых сил движется по инерции и копирует опыт США по строительству авианосцев , но забывают что у янки была единственная роль такая на Земле и то мир уже в ней не нуждается т.к. лев стал совсем не такой как 20 лет назад и уже никогда не будет прежним .
Тем более , если можно было разрушить символы США в виде башен близнецов Всемирного торгового центра ,то их противникам почему не попробовать просто утопить хотя бы один авианосец США , тем более они сами пришли на Ближний Восток ,где в ближайшие годы будет очень жарко и вряд ли авианосцы при серьёзном противодействии будут также эффективны как при действиях с большого расстояния по сути против допотопных в военном плане Афганистана ,Ирака или Ливии .
Иран , Пакистан и Индия уже другой уровень угрозы для авианосцев США , также нельзя списывать со счетов разномастных фундаменталистов -террористов и возможности попадания в их руки гиперзвукового оружия ,которого становится всё больше в мире ,а пример российской системы "Клаб-К" так вообще открывает самые широкие возможности по уничтожению любой морской или наземной цели в самый короткий срок, т.е. речь может идти о парах минут или того меньше до поражения цели.
Ракетная система «Клаб-К»
Контейнерный комплекс ракетного оружия Клаб-К вызвал настоящую панику в среде западных военных экспертов, так как он может полностью изменить правила ведения современной войны. Компактный контейнер может быть установлен на суда, грузовики или железнодорожные платформы, и из-за отличной маскировки ракетного комплекса неприятелю придется проводить намного более тщательную разведку при планировании атаки.
На самом деле ситуация гораздо хуже.

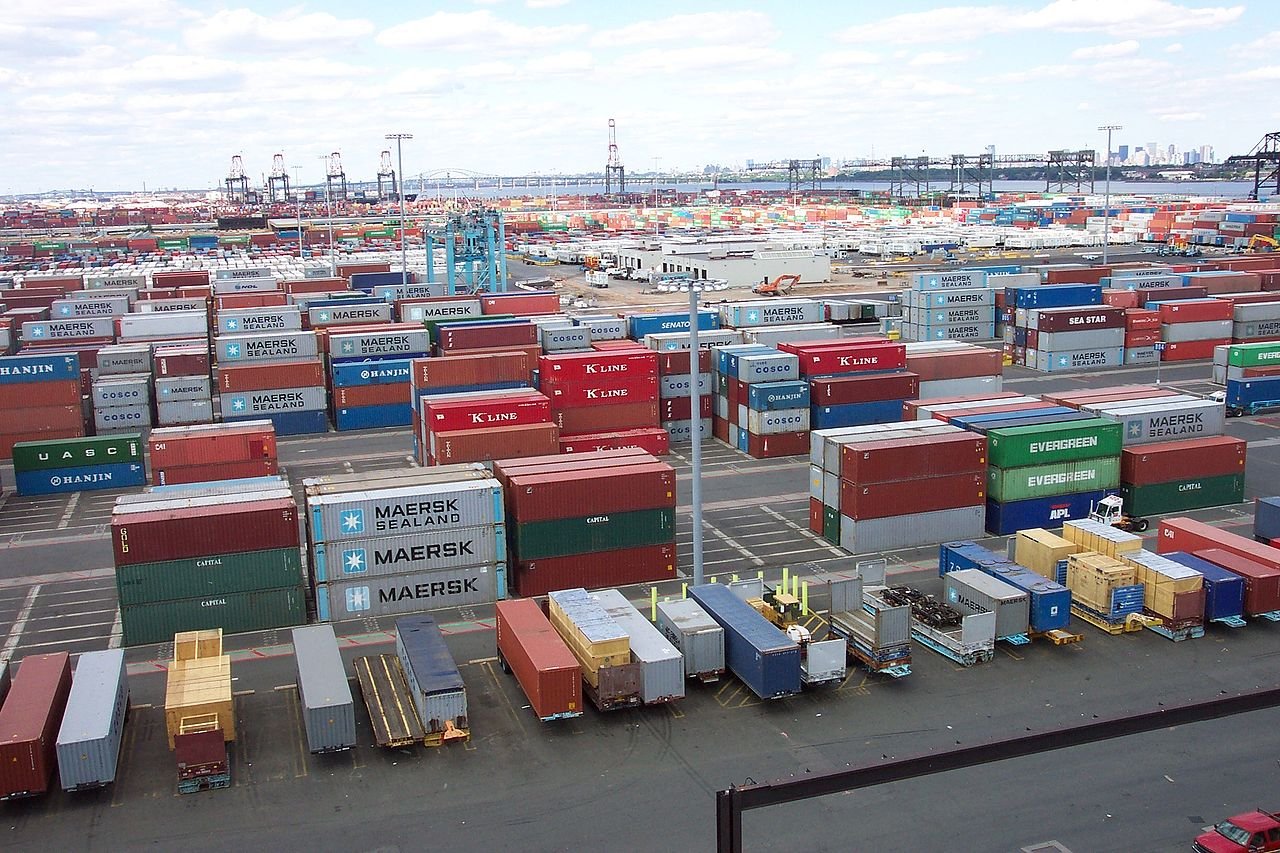

Она просто катастрофическая. Дело в том, что в любой прилично развитой стране все порты и железнодорожные станции просто забиты 40-футовыми контейнерами. Эти контейнеры, кроме того, широко применяются в качестве временных складов и для размещения бытовок рабочих, а также для техники – например, в них монтируются модульные мазутные и газовые котельные, дизельные электростанции, резервуары с жидкостями и так далее. Таким образом, вся территория страны заставлена десятками и даже сотнями тысяч таких контейнеров. Которые из них содержат внутри ракеты? Как это определить?

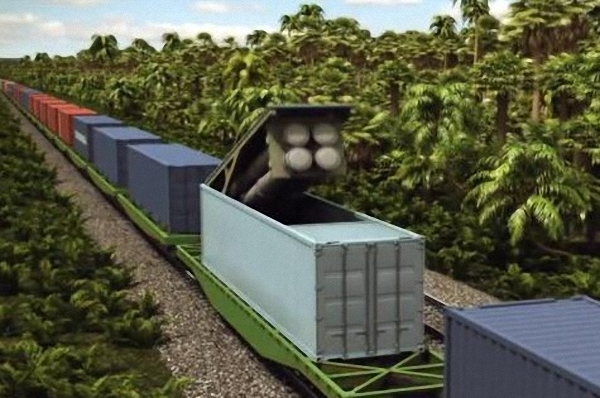

Гражданский транспорт прекрасно приспособлен для перевалки таких грузов. Огромное количество железнодорожных платформ, речных и морских судов и даже грузовых трейлеров могут перевозить такие контейнеры.
Контейнерный комплекс ракетного оружия «Club-K» предназначен для поражения надводных и наземных целей крылатыми ракетами 3М-54ТЭ, 3М-54ТЭ1 и 3М-14ТЭ.

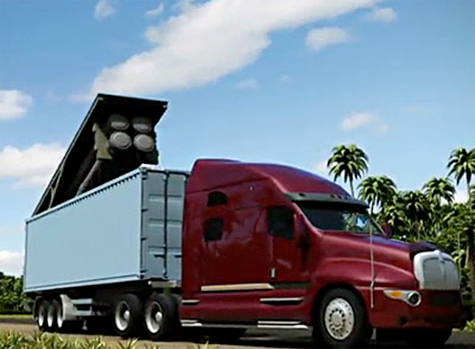

Комплексом «Club-K» могут оснащаться береговые позиции, надводные корабли и суда различных классов, железнодорожные и автомобильные платформы.
Этот комплекс размещается в стандартном морском контейнере. Функционально комплекс «Club-K» состоит из Универсального стартового модуля (УСМ), Модуля боевого управления (МоБУ) и Модуля энергопитания и жизнеобеспечения (МЭЖ).

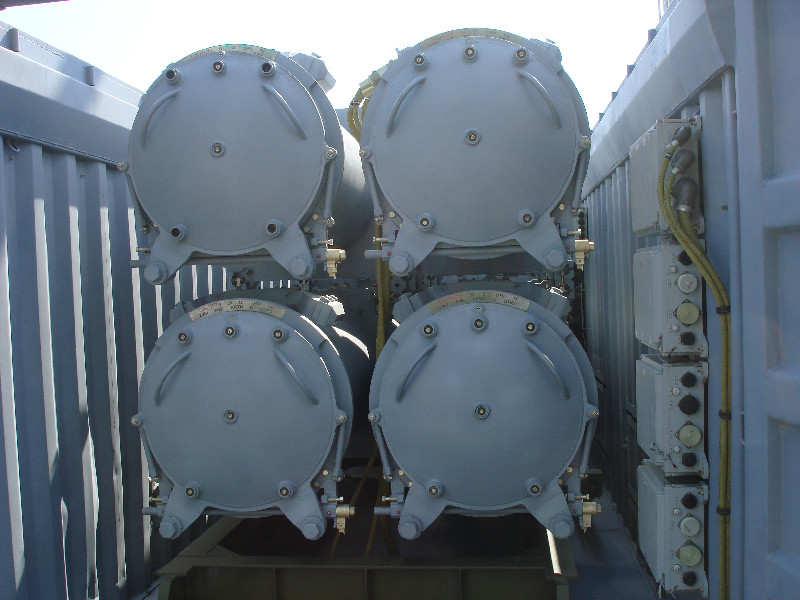

В Универсальном стартовом модуле размещается подъемная пусковая установка на 4 ракеты. УСМ предназначен для подготовки и старта ракет из транспортно-пусковых контейнеров.
Состав
Функционально комплекс "Клаб-К" включает универсальный стартовый модуль (УСМ), модуль боевого управления (МоБУ) и модуль энергопитания и жизнеобеспечения (МЭЖ). Все они могут быть выполнены с использованием стандартных 40-футовых морских контейнеров.

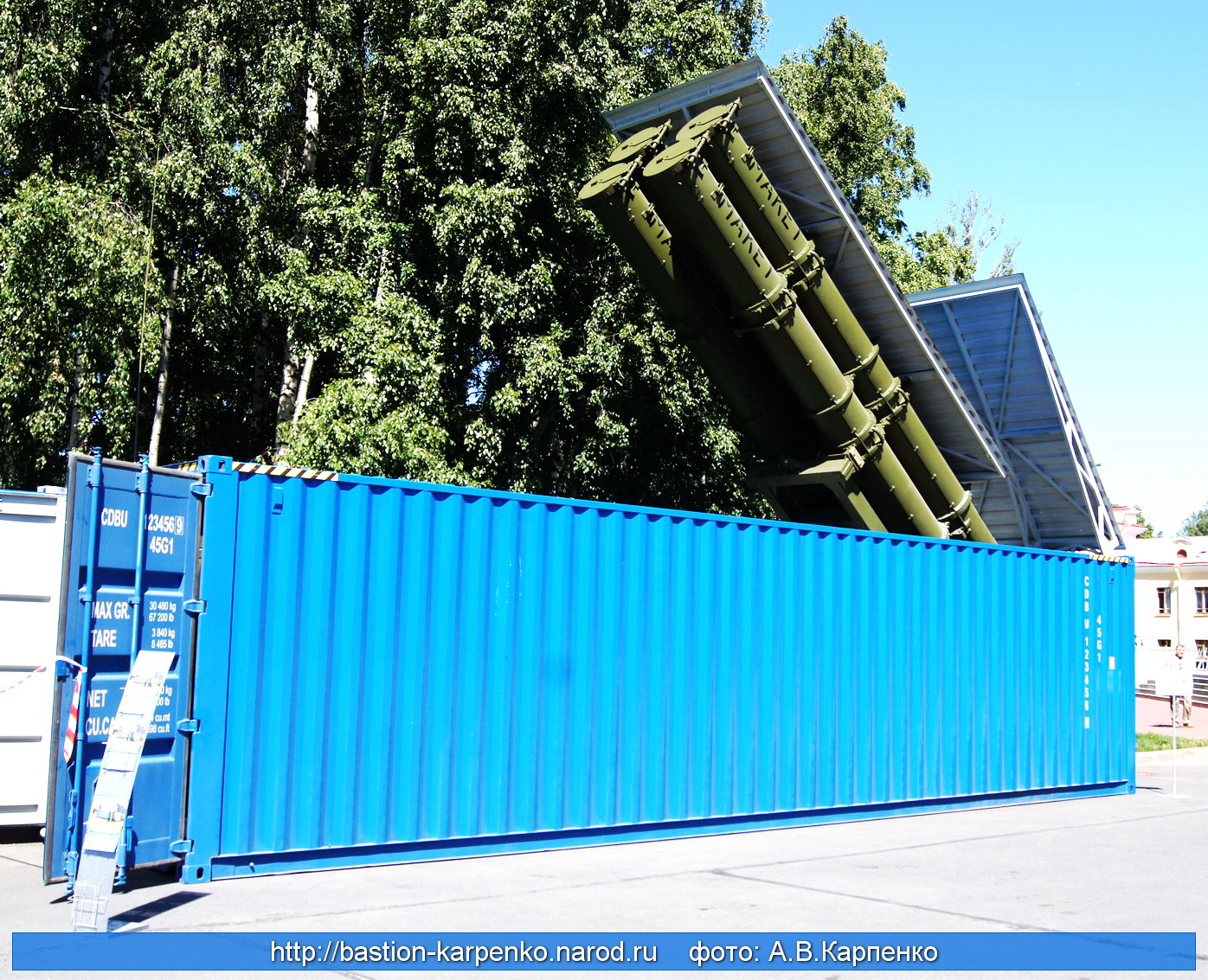

УСМ “ Клаб-К “
В комплексе могут использоваться крылатые ракеты 3М-54КЭ (3М-54ТЭ) и 3М-54КЭ1 для поражения надводных и 3М-14КЭ (3М-14ТЭ) - для поражения наземных целей.

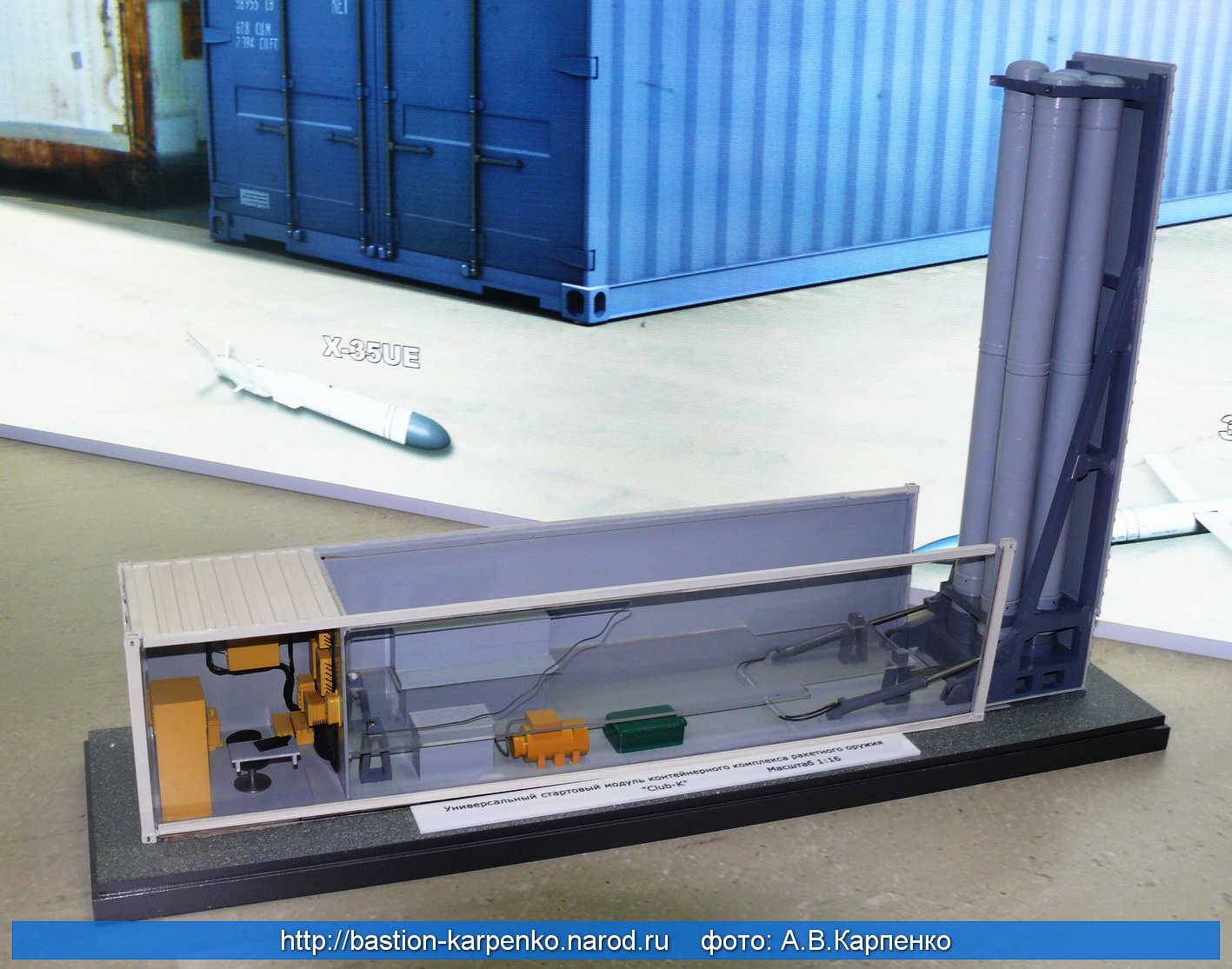

Универсальный стартовый модуль предназначен для размещения в нем подъемной пусковой установки, подготовки и пуска различных типов крылатых ракет из транспортно-пусковых контейнеров.
Подъемная пусковая установка обеспечивает размещение на ней четырех транспортно-пусковых контейнеров с крылатыми ракетами высокой заводской годности типа 3М-54ТЭ, 3М-54ТЭ1 и 3М-14ТЭ.

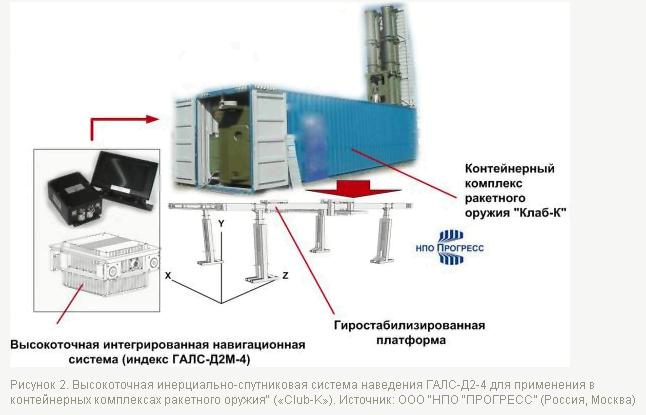

Модуль боевого управления служит для приема целеуказания и команд на выполнение стрельбы, расчета исходных данных для пуска ракет, проведения предстартовой подготовки, выработки полетного задания и пуска крылатых ракет. Кроме того, МоБУ обеспечивает проведение повседневного обслуживания и регламентных работ с ракетами.
Модуль энергопитания и жизнеобеспечения предназначен для размещения в нем источников электропитания и других средств и систем, которые обеспечивают непрерывность функционирования комплекса и выполнение им поставленных задач.
Особенности
В отличие от других комплексов подобного типа с крылатыми ракетами комплекс "Клаб-К" может быть установлен на любые наземные, в том числе самоходные, наземные и морские платформы. Одним из важнейших его свойств в современных условиях является высокая мобильность и оперативность доставки для последующей установки на носителе или береговой стационарной позиции.
В совокупности с многофункциональностью и способностью с высокой эффективностью поражать различные типы надводных и наземных целей, а также возможностью быстрого наращивания боекомплекта, комплекс "Клаб-С" является незаменимым средством огневого поражения для вооруженных сил приморских государств.
Впервые ракетная система «Клаб-К» была представлена российским ОКБ «Новатор» на Азиатской выставке оборонных систем, проходившей в апреле 2009 года в Малайзии. В России же «Клаб-К» был показан широкой публике в Петербурге на военно-морском салоне «МВМС-2011».
Комплекс выглядит как стандартный морской грузовой контейнер, используемый для морских перевозок. Благодаря такой маскировке заметить «Клаб-К» до тех пор, пока он не будет активирован, практически невозможно. Функционально комплекс «Клаб-К» состоит из универсального стартового модуля (УСМ), модуля боевого управления (МБУ) и модуля энергопитания и жизнеобеспечения (МЭЖ). Российские разработчики называют ракетную систему «доступным вооружением стратегического назначения», каждый контейнер стоит, по разным оценкам, около 10…15 млн. долларов.
«The Daily Telegraph» утверждает, что если бы в 2003 году у Ирака были ракетные системы «Клаб-К», вторжение США в Персидский залив было бы невозможно: любое гражданское грузовое судно в заливе представляло бы потенциальную угрозу военным кораблям и грузам.
Экспертов Пентагона беспокоит, что Россия открыто предлагают «Клаб-К» всем, кто находится под угрозой атаки со стороны США. В случае, если этот ракетный комплекс поступит на вооружение Венесуэлы или Ирана, это, по мнению американских аналитиков, может дестабилизировать обстановку в мире.
«Эта система дает возможность для распространения крылатых ракет в таких масштабах, каких мы еще не видели, — оценивает потенциал «Клаб-К» консультант Пентагона по вопросам обороны Рубен Джонсон. — Благодаря тщательной маскировке и высокой мобильности вы больше не сможете легко определить, что объект используется как пусковая установка. Сначала у ваших берегов появляется безобидное грузовое судно, а в следующую минуту ваши военные объекты уже уничтожены взрывами».
По западной классификации ракета получила обозначение SS-N-27 Sizzler («шипелка», за характерный шипящий звук при старте). В России и за рубежом она обозначалась как «Клаб» (Сlub), «Бирюза» (Biryuza) и «Альфа» (Alpha или Alfa). Впрочем, это все экспортные названия — отечественным военным эта система известна под шифром «Калибр».

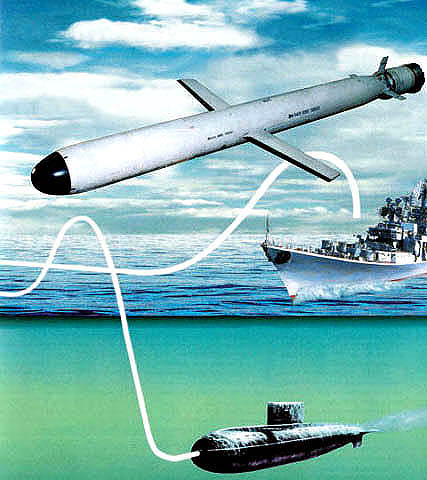

Первым иностранным заказчиком ракетной системы Club морского базирования стала Индия. Ракетные комплексы надводного и подводного базирования установлены на фрегатах проекта 11356 (тип «Talwar») и дизельных подводных лодках ВМС Индии проекта 877ЭКМ, построенных российскими предприятиями. На закупленных ранее подлодках комплекс Club устанавливается при проведении на них работ по ремонту и модернизации.
Ракетная система Club поставляется также и Китаю, достигнуты договоренности о поставках еще нескольким странам. Иран и Венесуэла уже высказали свою заинтересованность в приобретении новинки, сообщает Sunday Telegraph.
Чем напугал «Клаб-К» военных экспертов Пентагона? В принципе, в боевом и технологическом плане там нет ничего супернового — комплекс «стреляет» дозвуковыми крылатыми ракетами различных модификаций (даже ракета 3М54Э дозвуковая — лишь последние 20-30 км ее ударная часть проходит на сверхзвуке 3М, чтобы эффективно преодолеть мощную ПВО и создать большое кинетическое воздействие на крупную цель). Система позволяет поражать морские и наземные цели на расстоянии 200-300 км от точки пуска, в том числе и авианосцы.
Главное здесь другое — весь комплекс исполнен в виде стандартного морского контейнера. Это значит, что он становится практически незаметным для любых видов воздушной и технической разведки. В этом-то и вся «соль» идеи. Контейнер может находиться на борту торгового судна. На железнодорожной платформе. Его можно погрузить на полуприцеп и в качестве обыкновенного груза доставить в район применения обычным грузовиком. Воистину, как не вспомнить железнодорожные пусковые установки баллистических ракет «Скальпель» времен СССР!
Однако если уничтожение «рефрижераторов» можно объяснить потребностями контроля за стартами баллистических ракет, то здесь на кривой козе не подъедешь. Ракеты крылатые, «это средство береговой обороны» — и точка!
Само собой, что при нападении в первую очередь подавляются средства ПВО, а после разносится в пух и прах береговая оборона. Но здесь нечего разносить — сотни, а то и тысячи и даже десятки тысяч ложных целей (обычных контейнеров, которые кто-то метко назвал «эритроцитами мировой торговли») просто не позволят допустить ни пуха, ни праха.
Это заставит авианосцы держаться подальше от берега, тем самым ограничивая дальность применения с них авиации — это раз. Если дошло до высадки десанта, то часть контейнеров может «открыться» и пустить десантные корабли на дно — это два. А ведь хрен с ними, с кораблями — но там же десант, главная ударная сила и техника, потери которой оперативно невосполнимы.
Ну и третье — это позволяет держать поближе к побережью более серьезные средства поражения и резервы. Ведь авианосцы мы отогнали, и их возможности воздействия на берег сильно редуцированы.
Конечно, неплохо было бы и береговые средства ПВО запрятать вот в такие контейнеры. Тогда точно — морские границы будут на замке. И, конечно же — торговать, торговать и еще раз торговать этими системами. Ведь защищаться никому не возбраняется.

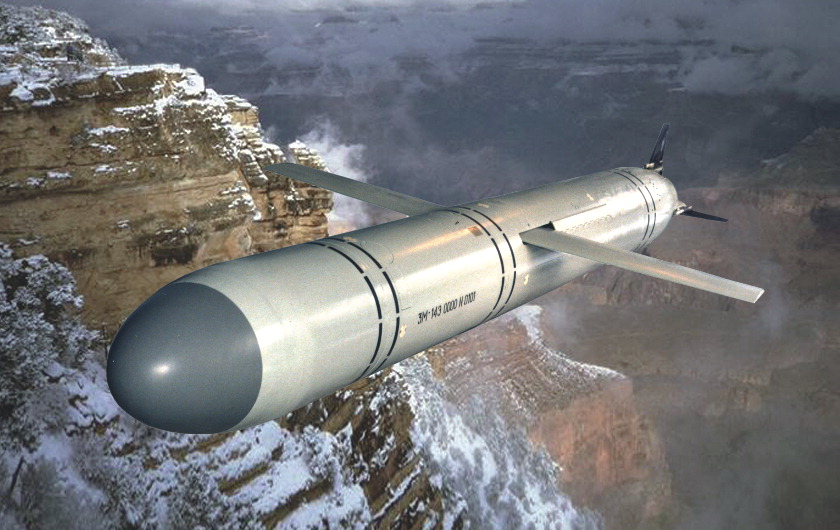

А теперь давайте разберёмся — действительно ли так страшен «Клаб-К», как его малюют? Надо сказать, что в семейство «Клаб» сейчас входит несколько крылатых ракет различного назначения, дальности и мощности.

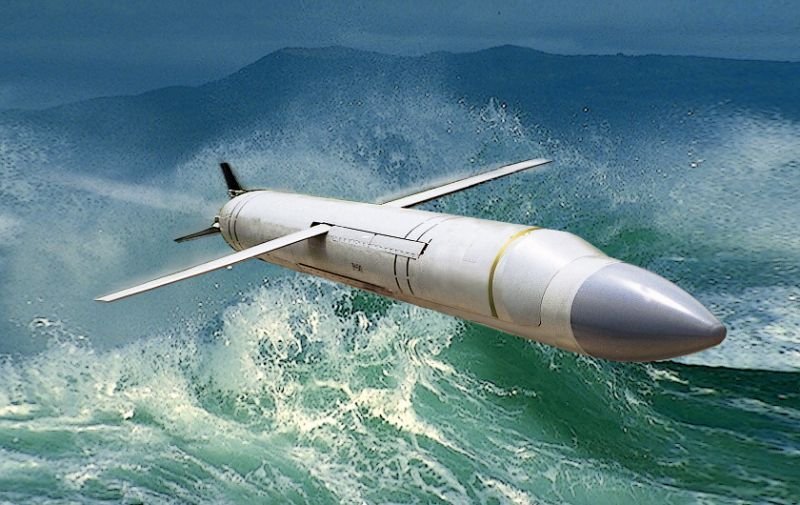

Наиболее мощная из них – крылатая противокорабельная 3М-54КЭ, созданная на базе ракеты «Гранат», предназначенной как раз для ударов по авианосцам. Ее полет проходит на скорости 0,8 М (0,8 скорости звука). При подлете к цели она отделяется от маршевого двигателя и разгоняется до 3 Махов – свыше 1 км/с – при высоте полета 5–10 м. Боеголовка высокого проникающего действия содержит 200 кг взрывчатого вещества. Дальность действия ракеты – 300 км.
Крылатые противокорабельные ракеты ЗМ-54КЭ и ЗМ-54КЭ1 имеют близкую базовую конфигурацию. Они выполнены по нормальной крылатой аэродинамической схеме с раскрывающимся трапециевидным крылом. Основное различие этих ракет заключается в количестве ступеней.
Ракета ЗМ-54КЭ имеет три ступени: твердотопливную стартовую ступень, маршевую ступень с жидкостным реактивным двигателем и третью твердотопливную ступень. Пуск ракеты ЗМ54КЭ может производиться из универсальной вертикальной или наклонных пусковых установок ЗС-14НЭ надводного корабля или штатного торпедного аппарата калибра 533 мм подводной лодки.
Старт обеспечивается первой твердотопливной ступенью. После набора высоты и скорости первая ступень отделяется, выдвигается подфюзеляжный воздухозаборник, запускается маршевый турбореактивный двигатель второй ступени и раскрывается крыло. Высота полета ракеты снижается до 20 м над уровнем моря, и ракета летит к цели по данным целеуказания, введенным в память ее бортовой системы управления до пуска.
На маршевом участке ракета имеет дозвуковую скорость полета 180—240 м/с и, соответственно, большую дальность. Наведение на цель обеспечивает бортовая инерциальная навигационная система. На удалении 30—40 км от цели ракета делает «горку» с включением активной радиолокационной головки самонаведения АРГС-54Э.
АРГС-54Э производит обнаружение и селекцию надводных целей (выбирает наиболее важные) на дистанции до 65 км. Наведение ракеты производится в секторе углов по азимуту —45°, а в вертикальной плоскости в секторе от —20° до +10°. Вес АРГС-54Э без корпуса и обтекателя не более 40 кг, а длина 700 мм.
После обнаружения и захвата цели головкой самонаведения у ракеты ЗМ54КЭ происходит отделение второй дозвуковой ступени и начинает работать третья твердотопливная ступень, развивающая сверхзвуковую скорость до 1000 м/с. На конечном участке полета протяженностью 20 км ракета снижается на высоту до 10 м над водой.
При сверхзвуковой скорости полета ракеты над гребнями волн на конечном участке вероятность перехвата ракеты мала. Тем не менее, для полного исключения вероятности перехвата ракеты ЗМ-54КЭ средствами ПВО цели бортовая система управления ракетой может выбирать оптимальный маршрут выхода на атакуемый корабль. Кроме того, при атаке крупных надводных целей может осуществляться залповый пуск нескольких ракет, которые будут выходить к цели с разных направлений.
Дозвуковая маршевая скорость ракеты позволяет иметь минимальный расход топлива на один километр пути, а сверхзвуковая скорость должна обеспечить малую уязвимость от зенитных средств ближней самообороны корабля противника.
Главное отличие крылатой ракеты ЗМ-54КЭ1 от ракеты ЗМ-54КЭ — отсутствие третьей твердотопливной ступени. Таким образом, ракета ЗМ-54КЭ1 имеет только дозвуковой режим полета. Ракета ЗМ-54КЭ1 короче почти на 2 метра, чем ЗМ-54КЭ. Это сделано для того, чтобы иметь возможность размешать ее на кораблях малого водоизмещения и на подводных лодках, имеющих укороченные торпедные аппараты, изготавливающиеся в странах НАТО.
Зато ракета ЗМ-54КЭ1 имеет почти в два раза большую боевую часть (400 кг). Полет ракеты ЗМ-54КЭ1 происходит так же, как и у ЗМ-54КЭ, но без разгона на конечном участке.
Крылатая ракета ЗМ-14КЭ по своему устройству и тактико-техническим данным почти не отличается от ракеты ЗМ-54КЭ1. Разница заключается в том, что ракета ЗМ14КЭ предназначена для поражения наземных целей и имеет несколько иную систему управления. В частности, в ее систему управления входит баровысотомер, обеспечивающий большую скрытность полета над сушей за счет точного выдерживания высоты в режиме огибания рельефа местности, а также спутниковая навигационная система, способствующая высокой точности наведения.
Следует отметить такой факт – в публикациях западных СМИ обходится стороной ряд существенных технических факторов. Например, «Клаб-К» позиционируется его изготовителем – ОАО «Концерн «Моринформсистема-Агат» – как универсальный стартовый модуль, в котором размещена подъемная пусковая установка на четыре ракеты. Но чтобы привести комплекс «Клаб-К» в боевое состояние и произвести пуск ракет, требуются еще два таких же 40-футовых контейнера, в которых находятся Модуль боевого управления и Модуль энергопитания и жизнеобеспечения.
Эти два модуля обеспечивают:
- повседневное обслуживание и регламентные проверки ракет;
- прием целеуказания и команд на выполнение стрельбы через спутник;
- расчет исходных данных стрельбы;
- проведение предстартовой подготовки;
- выработку полетного задания и пуск крылатых ракет.
7
модуль боевого управления
Понятно, что для этого требуются обученный боевой расчет, централизованный командный пункт, спутниковая навигация и связь. Вряд ли это доступно террористам, даже если они из «Хезболлах». Своих спутников у них нет, «Клаб-К», естественно, завязан на российскую космическую группировку и соответствующий контроль.
Настоящее назначение контейнерного комплекса «Клаб-К» – вооружение мобилизованных гражданских судов в угрожаемый период. В случае возможной агрессии прибрежное государство может быстро получить небольшой флот, предназначенный для борьбы с морской ударной группировкой потенциального противника.
Такие же контейнеры, расположенные на побережье, прикроют его от приближающихся десантных судов. То есть это очень эффективное оружие обороны. При этом весьма дешевое – около 15 млн. долларов за базовый комплекс (три контейнера, 4 ракеты). Это на порядок ниже стоимости фрегата или корвета, которые обычно применяются для обороны береговой черты.
” Клаб-К “ способен заменить флот и морскую авиацию. Для небогатых государств с протяженной береговой чертой это серьезная альтернатива закупкам дорогой в эксплуатации техники, которая обычно приобретается в странах Западной Европы. Испанские фрегаты, германские подлодки, французские ракетные комплексы, итальянские вертолеты и другое вооружение, комплектующие для которого изготавливаются в полутора десятках стран, могут потерять изрядный сектор рынка.
наземный комплекс “ Клаб-К “
