Катастрофа на Саяно-Шушенской ГЭС Часть II

Авария на Саяно-Шушенской ГЭС — индустриальная техногенная катастрофа, произошедшая 17 августа 2009 года. В результате аварии погибло 75 человек, оборудованию и помещениям станции нанесён серьёзный ущерб. Работа станции по производству электроэнергии была приостановлена. Последствия аварии отразились на экологической обстановке акватории, прилегающей к ГЭС, на социальной и экономической сферах региона. В результате проведённого расследования Ростехнадзор непосредственной причиной аварии назвал разрушение шпилек крепления крышки турбины гидроагрегата, вызванное дополнительными динамическими нагрузками переменного характера, которому предшествовало образование и развитие усталостных повреждений узлов крепления, что привело к срыву крышки и затоплению машинного зала станции.

Авария на данный момент является крупнейшей в истории катастрофой на гидроэнергетическом объекте России и одной из самых значительных в истории мировой гидроэнергетики. «Авария уникальна, — сказал, в частности, министр РФ по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий С. К. Шойгу. — Ничего подобного в мировой практике не наблюдалось».

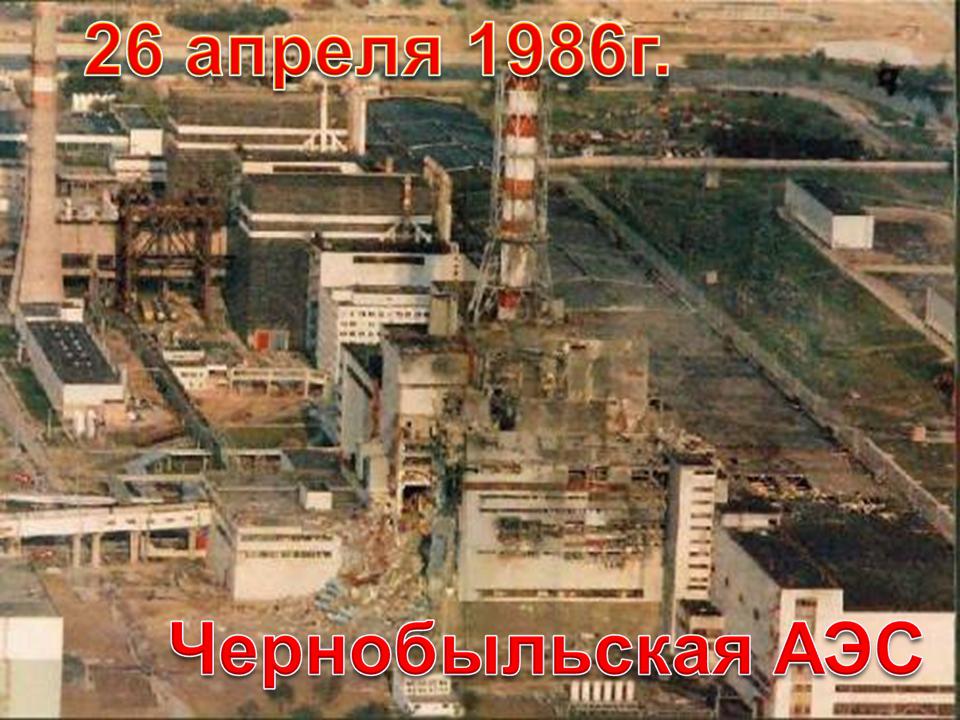

Тем не менее, оценка последствий катастрофы в экспертном и политическом сообществе неоднозначна. Некоторые специалисты и организации, в том числе сам Сергей Шойгу, сравнивали Саяно-Шушенскую аварию по её значимости и влиянию на экономические и социологические аспекты жизни России с аварией на Чернобыльской АЭС.

                                       Катастрофа

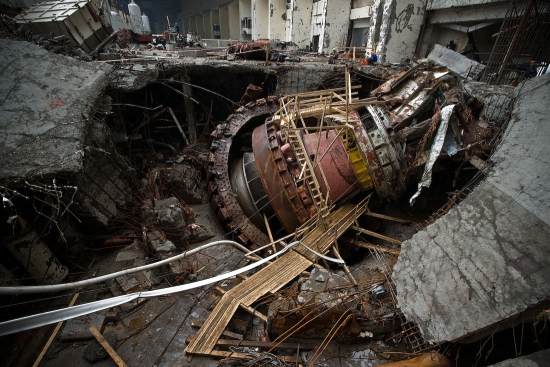

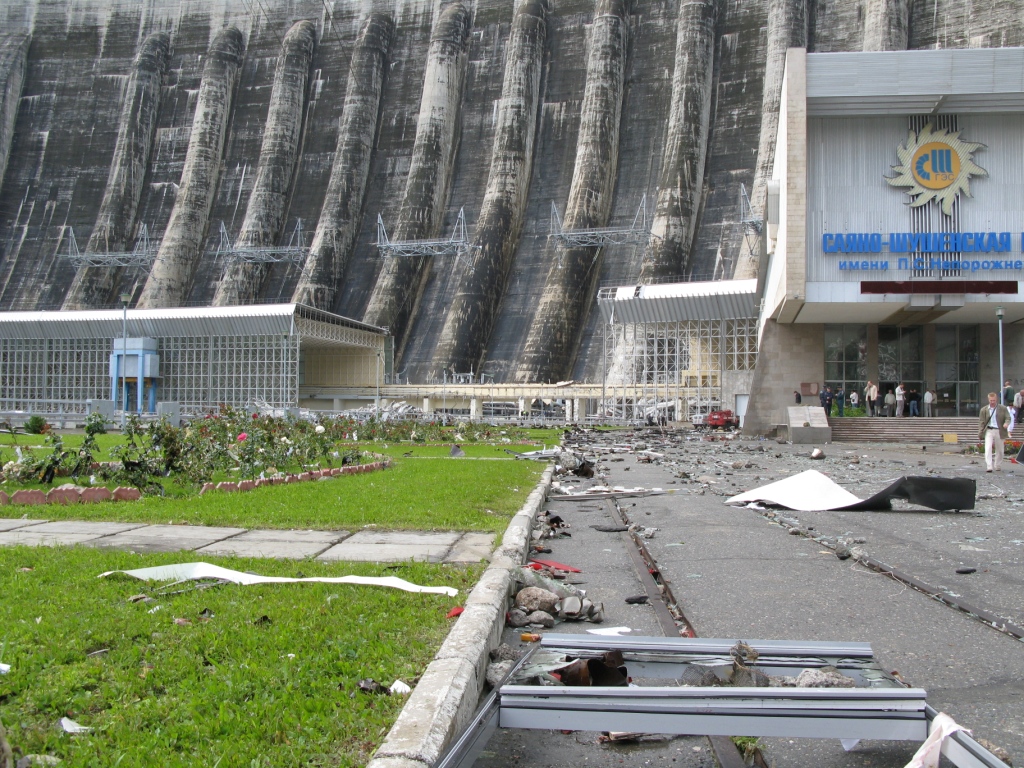

На момент аварии станция несла нагрузку в 4100 МВт, из 10 гидроагрегатов в работе находилось 9 (гидроагрегат № 6 находился в ремонте). В 8:13 местного времени 17 августа 2009 года произошло внезапное разрушение гидроагрегата № 2 с поступлением через шахту гидроагрегата под большим напором значительных объёмов воды. Персонал электростанции, находившийся в машинном зале, услышал громкий хлопок в районе гидроагрегата № 2 и увидел выброс мощного столба воды. Очевидец аварии Олег Мякишев описывает этот момент следующим образом:

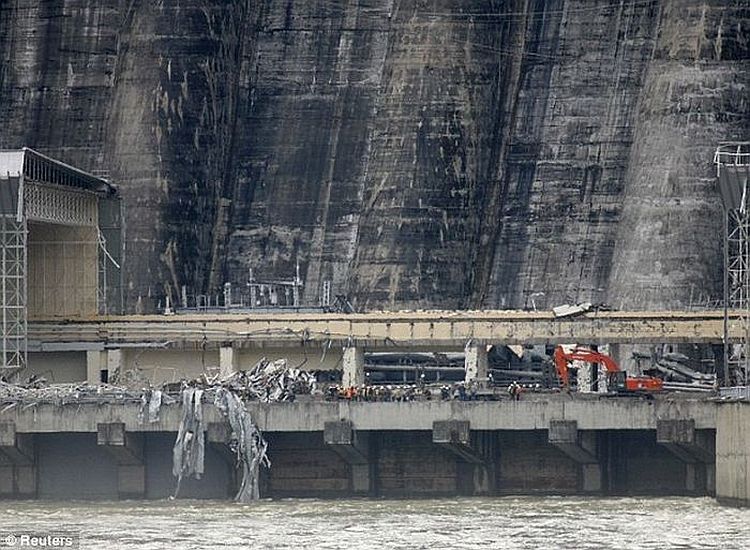

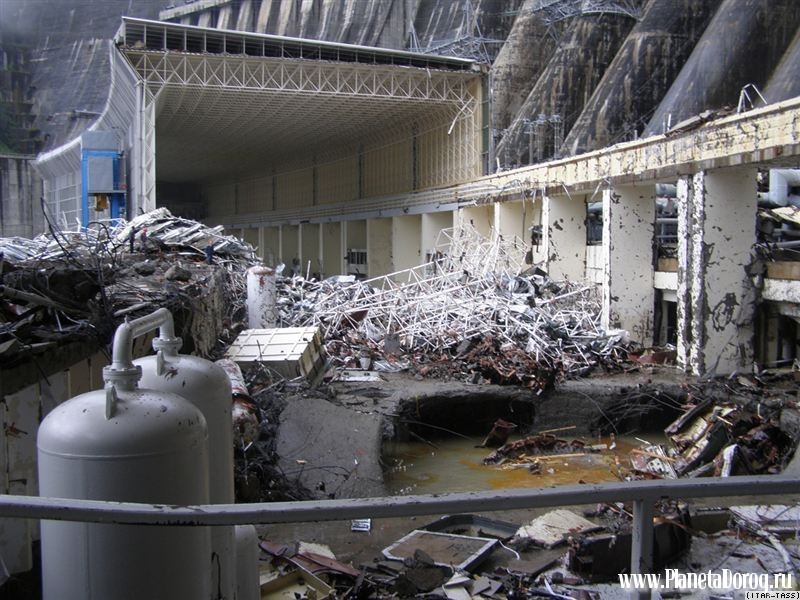

Потоки воды быстро затопили машинный зал и помещения, находящиеся под ним. Все гидроагрегаты ГЭС были затоплены, при этом на работавших гидрогенераторах произошли короткие замыкания (их вспышки хорошо видны на любительском видео катастрофы), выведшие их из строя. Произошёл полный сброс нагрузки ГЭС, что привело в том числе и к обесточиванию самой станции. На центральном пульте управления станцией сработала светозвуковая сигнализация, после чего пульт был обесточен — пропала оперативная связь, электропитание освещения, приборов автоматики и сигнализации. Автоматические системы, останавливающие гидроагрегаты, сработали только на гидроагрегате № 5, направляющий аппарат которого был автоматически закрыт. Затворы на водоприёмниках других гидроагрегатов оставались открытыми, и вода по водоводам продолжала поступать на турбины, что привело к разрушению гидроагрегатов № 7 и 9 (сильно повреждены статоры и крестовины генераторов). Потоками воды и разлетающимися обломками гидроагрегатов были полностью разрушены стены и перекрытия машинного зала в районе гидроагрегатов № 2, 3, 4. Гидроагрегаты № 3, 4 и 5 были завалены обломками машинного зала. Те сотрудники станции, которые имели такую возможность, быстро покинули место аварии.

На момент аварии из руководства станции на своих местах находились главный инженер ГЭС А. Н. Митрофанов, исполняющий обязанности начальника штаба ГО и ЧС М. И. Чиглинцев, начальник службы мониторинга оборудования А. В. Матвиенко, начальник службы надёжности и техники безопасности Н. В. Чуричков. Главный инженер после аварии прибыл на центральный пункт управления и отдал распоряжение находившемуся там начальнику смены станции М. Г. Нефёдову о закрытии затворов. Чиглинцев, Матвиенко и Чуричков после аварии покинули территорию станции.

В связи с потерей энергоснабжения закрыть затворы можно было только вручную, для чего персоналу необходимо было проникнуть в специальное помещение на гребне плотины. Около 8:30 восемь человек оперативного персонала добрались до помещения затворов, после чего связались по сотовому телефону с начальником смены станции, который дал указание опустить затворы. Взломав железную дверь, работники станции А. В. Катайцев, Р. Гайфуллин, Е. В. Кондратцев, И. М. Багаутдинов, П. А. Майорошин и Н. Н. Третьяков в течение часа вручную осуществили сброс аварийно-ремонтных затворов водоприёмников, прекратив поступление воды в машинный зал. Закрытие водоводов привело к необходимости открытия затворов водосливной плотины с целью обеспечения санитарного попуска в нижнем бьефе СШГЭС. К 11:32 было организовано питание козлового крана гребня плотины от передвижного дизель-генератора, в 11:50 началась операция по подъёму затворов. К 13:07 все 11 затворов водосливной плотины были открыты, начался пропуск воды вхолостую.

                                       Аварийно-спасательные работы

Поисково-спасательные и ремонтно-восстановительные работы на станции начались практически сразу же после аварии силами персонала станции и сотрудников Сибирского регионального центра МЧС. В тот же день в район аварии вылетел руководитель МЧС Сергей Шойгу, возглавивший работы по ликвидации последствий аварии, началась переброска дополнительных сил МЧС и сотрудников различных подразделений ОАО «РусГидро». Уже в день аварии начались водолазные работы по обследованию затопленных помещений станции с целью поиска выживших, а также тел погибших. В первый день после аварии удалось спасти двух человек, находившихся в «воздушных мешках» и подававших сигналы о помощи, — одного через 2 часа после аварии, другого через 15 часов. Однако уже 18 августа вероятность нахождения других выживших оценивалась как незначительная. 20 августа началась откачка воды из помещений машинного зала; к этому моменту было обнаружено 17 тел погибших, 58 человек числились пропавшими без вести. По мере освобождения от воды внутренних помещений станции число найденных тел погибших быстро росло, достигнув к 23 августа, когда работы по откачке воды вступили в завершающую стадию, 69 человек. С 23 августа МЧС приступило к завершению своей работы на станции, а работы на ГЭС стали постепенно переходить из фазы проведения поисково-спасательной операции в фазу восстановления сооружений и оборудования. 28 августа в Хакасии был отменён режим чрезвычайной ситуации, введённый в связи с аварией. Всего в поисково-спасательных работах было задействовано до 2700 человек (из них около 2000 человек работали непосредственно на ГЭС) и более 200 единиц техники. В ходе работ было разобрано и вывезено более 5000 м³ завалов, из помещений станции откачано более 277 000 м³ воды. С целью ликвидации масляного загрязнения акватории Енисея было установлено 9683 метра боновых заграждений и собрано 324,2 т маслосодержащей эмульсии.

                                                 Развитие аварии

Гидроагрегат № 2 был введён в работу из резерва в 23:14 по местному времени (19:14 мск) 16 августа 2009 года и назначен персоналом станции приоритетным для изменения нагрузки при исчерпании диапазонов регулирования мощности. Изменение мощности гидроагрегата осуществлялось автоматически под воздействием регулятора ГРАРМ в соответствии с командами АРЧМ. На этот момент станция работала по плановому диспетчерскому графику. В 20:20 мск был зафиксирован пожар в одном из помещений Братской ГЭС, в результате которого были повреждены линии связи между Братской ГЭС и диспетчерским управлением энергосистемы Сибири (ряд СМИ поспешил объявить эти события «спусковым крючком» катастрофы, вынудившим запустить злополучный гидроагрегат № 2, упустив из виду тот факт, что к этому моменту он уже находился в работе).

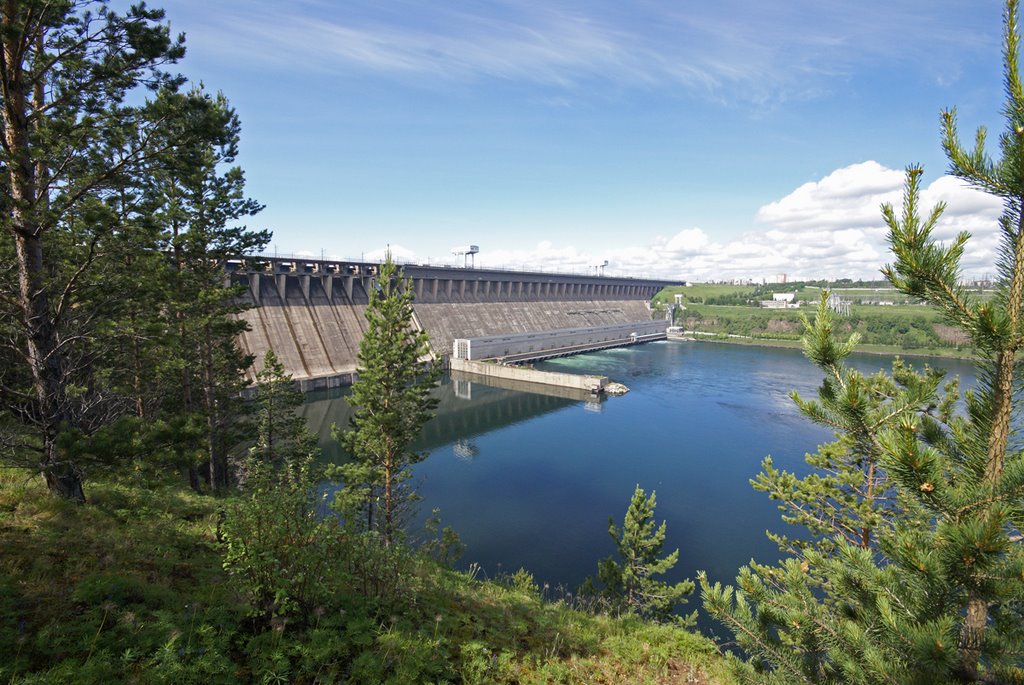

                                                                                 Братская ГЭС

Поскольку Братская ГЭС, работавшая под управлением АРЧМ, «выпала» из-под контроля системы, её роль взяла на себя Саяно-Шушенская ГЭС, и в 20:31 мск диспетчером была дана команда на перевод ГРАРМ станции в режим автоматического регулирования от АРЧМ. Всего под управлением ГРАРМ работали 6 гидроагрегатов (№ 1, 2, 4, 5, 7 и 9), ещё три гидроагрегата (№ 3, 8 и 10) работали под индивидуальным управлением персонала, гидроагрегат № 6 находился в ремонте.

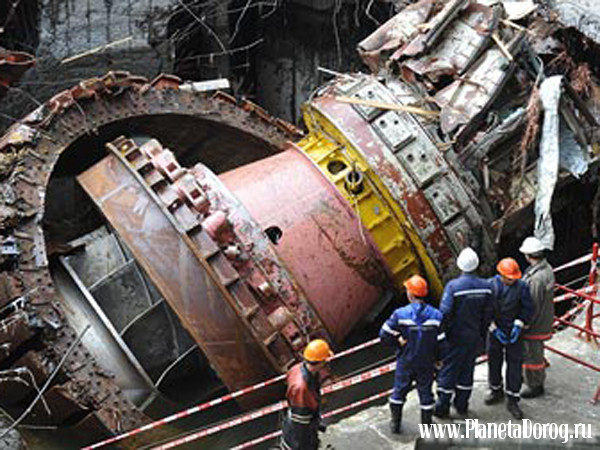

С 08:12 происходило снижение мощности гидроагрегата № 2 по указанию ГРАРМ. При входе гидроагрегата в зону, не рекомендованную к работе, произошёл обрыв шпилек крышки турбины. Разрушение значительной части из 80 шпилек произошло вследствие усталостных явлений; на шести шпильках (из 41 обследованной) к моменту аварии отсутствовали гайки — вероятно, вследствие самораскручивания в результате вибрации (их стопорение не было предусмотрено конструкцией турбины). Под воздействием давления воды в гидроагрегате ротор гидроагрегата с крышкой турбины и верхней крестовиной начал движение вверх, и, вследствие разгерметизации, вода начала заполнять объём шахты турбины, воздействуя на элементы генератора. При выходе обода рабочего колеса на отметку 314,6 м рабочее колесо перешло в насосный режим и за счёт запасённой энергии ротора генератора создало избыточное давление на входных кромках лопастей рабочего колеса, что привело к обрыву перьев лопаток направляющего аппарата.

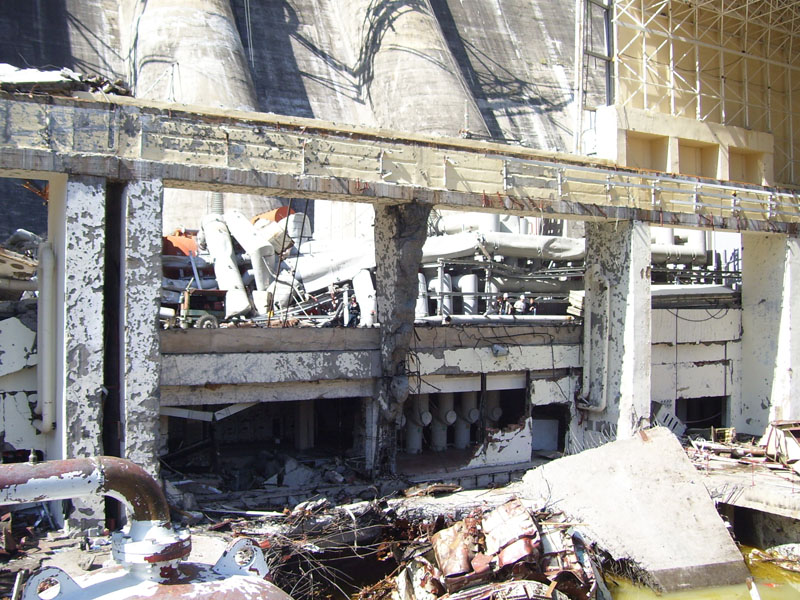

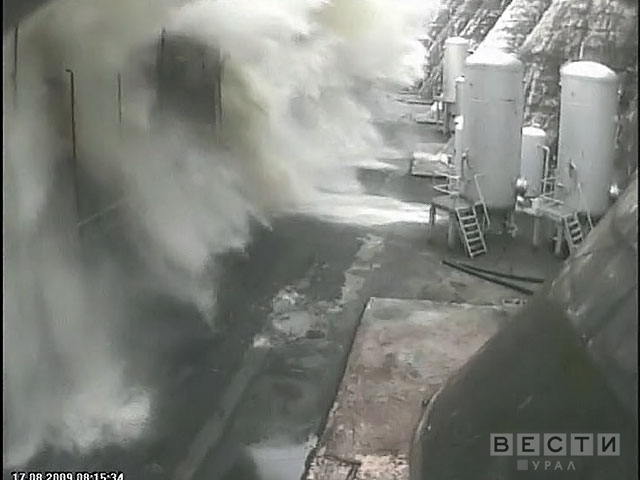

Через освободившуюся шахту гидроагрегата вода начала поступать в машинный зал станции. Автоматические системы управления гидроагрегатов, останавливающие их в случае нештатных ситуаций, могли функционировать лишь при наличии электропитания, но в условиях затопления машинного зала и массового замыкания электрооборудования энергоснабжение самой станции было потеряно очень быстро, и автоматика успела остановить только один гидроагрегат — № 5. Поступление воды в машинный зал станции продолжалось вплоть до ручного закрытия персоналом станции аварийных затворов с гребня плотины, которое было завершено к 9.30.

По словам руководителя Ростехнадзора Н. Г. Кутьина, подобная авария, связанная с разрушением креплений крышки гидроагрегата (но без человеческих жертв) уже случалась в 1983 году на Нурекской ГЭС в Таджикистане, но Минэнерго СССР решило засекретить информацию о том происшествии.

                                              Последствия

                                                  Социальные последствия

На момент аварии в машинном зале станции находилось 116 человек, в том числе один человек на крыше зала, 52 человека на полу зала (отметка 327 м) и 63 человека во внутренних помещениях ниже уровня пола зала (на отметках 315 и 320 м). Из них сотрудниками станции были 15 человек, остальные являлись работниками различных подрядных организаций, осуществлявших ремонтные работы (большая часть из них — сотрудники ОАО «Саяно-Шушенский Гидроэнергоремонт»). Всего на территории станции (в том числе вне зоны, затронутой аварией) находилось около 300 человек. В результате аварии погибло 75 человек, пострадало 13 человек. Тело последнего погибшего было найдено 23 сентября. Полный список погибших с указанием мест обнаружения тел опубликован в акте технического расследования комиссии Ростехнадзора. Большое количество погибших объясняется нахождением большинства людей во внутренних помещениях станции ниже уровня пола машинного зала и быстрым затоплением этих помещений.

С первого дня аварии оценки шансов на выживание людей, которые могли находиться внутри затопленного водой машинного зала, были неутешительными. В частности, член правления компании «РусГидро», бывший генеральный директор ГЭС Александр Толошинов заявил:

Отсутствие официальной информации об аварии и состоянии плотины в течение первых часов, перебои в связи, и, в дальнейшем, недоверие заявлениям местных властей, основанное на опыте, вызвали панические настроения в лежащих ниже по течению реки населённых пунктах — Черёмушках, Саяногорске, Абакане, Минусинске.

                                                                             г. Саяногорск

Жители спешно уезжали к родственникам, подальше от плотины, и на близлежащие возвышенности, что приводило к многочисленным очередям на автозаправочных станциях, пробкам на дорогах и автомобильным авариям. По словам Сергея Шойгу,

В связи с этим Хакасское управление Федеральной антимонопольной службы провело проверку цен на бензин, повышения не выявившую.

19 августа 2009 года главный редактор интернет-журнала «Новый фокус» Михаил Афанасьев разместил в своём блоге сообщение о том, что в затопленном машинном зале станции якобы находятся живые люди, с предложением возможных мер по их спасению. Это сообщение, вызвавшее большой резонанс, послужило поводом для возбуждения против Афанасьева уголовного дела по ст. 129 УК РФ (клевета). В дальнейшем уголовное дело было прекращено в связи с отсутствием состава преступления.

19 августа в Хакасии объявлен днём траура. Праздники Дня города в Абакане (22 августа) и Черногорске (29 августа) были отменены. Кроме того, было перенесено проведение ряда крупных спортивных и общественных мероприятий 25 августа во всех филиалах и ДЗО ОАО «РусГидро» объявлено днём траура.

                                                       Компенсации и социальная помощь

Материальная помощь семьям погибших осуществлялась из различных источников. Компанией «РусГидро» были осуществлены выплаты в размере 1 млн рублей семье каждого погибшего, отдельно выплачен двухмесячный заработок погибших и выделены средства на организацию похорон. Выжившие, но пострадавшие при аварии получили единовременные выплаты в размере от 50 до 150 тыс. рублей в зависимости от тяжести повреждений. Компания ведёт работу по обеспечению жильём нуждающихся семей, а также реализует иные социальные программы помощи семьям погибших. В общей сложности на социальные программы помощи компанией было выделено 185 млн рублей.

Семье каждого погибшего была выдана компенсация в размере 1,1 млн рублей дополнительно от федерального бюджета.

20 августа 2009 года, на третий день после аварии, ОАО «РусГидро» была открыта специальная благотворительная программа помощи семьям погибших «Мы с вами, Саяны!», в рамках которой к 15 октября 2009 года было собрано более 32 млн рублей. Пожертвования собирались на счета благотворительного фонда «Созидание». Ещё более 5 млн рублей поступило на счёт профсоюза станции. Эти деньги впоследствии были распределены с учётом потребностей семей погибших и пострадавших при аварии.

В рамках собственной благотворительной программы Сбербанк России обязался погасить ипотечные кредиты семей погибших на общую сумму 6 млн рублей.

                                        Экологические последствия

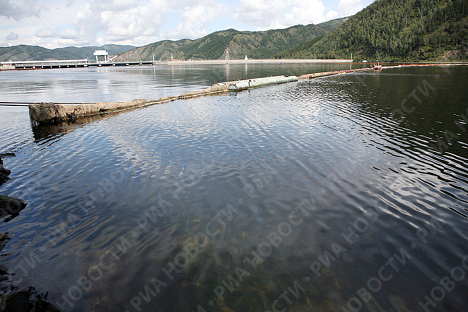

Авария оказала негативное воздействие на окружающую среду: масло из ванн смазки подпятников гидроагрегатов, из разрушенных систем управления направляющими аппаратами и трансформаторов попало в Енисей, образовавшееся пятно растянулось на 130 км. Общий объём утечек масла из оборудования станции составил 436,5 м³, из которых ориентировочно 45 м³ преимущественно турбинного масла попало в реку. С целью недопущения дальнейшего распространения масла по реке были установлены боновые заграждения; для облегчения сбора масла применялся специальный сорбент, но оперативно прекратить распространение нефтепродуктов не удалось; пятно было полностью ликвидировано лишь 24 августа, а мероприятия по очистке прибрежной полосы планировалось завершить к 31 декабря 2009 года.

Загрязнение воды нефтепродуктами привело к гибели около 400 тонн промышленной форели в рыбоводческих хозяйствах, расположенных ниже по течению реки.

                                                     Саяно-Шушенское водохранилище

 Общая сумма экологического ущерба предварительно оценивалась в 63 млн рублей.

В посёлке Майна из-за выхода из строя фильтров очистки был приостановлен водозабор из Енисея, что вызвало нарушение централизованного водоснабжения посёлка.

Местными властями была организована доставка воды автоцистернами по графику; 40 % населения посёлка Майна временно использовало воду из колодцев. Для 1,8 тыс. пожилых людей и инвалидов, которые не могли донести воду до дома, была организована доставка бутилированной воды силами местного отделения Красного Креста при финансировании Еврокомиссии в размере 10,5 тыс. евро.

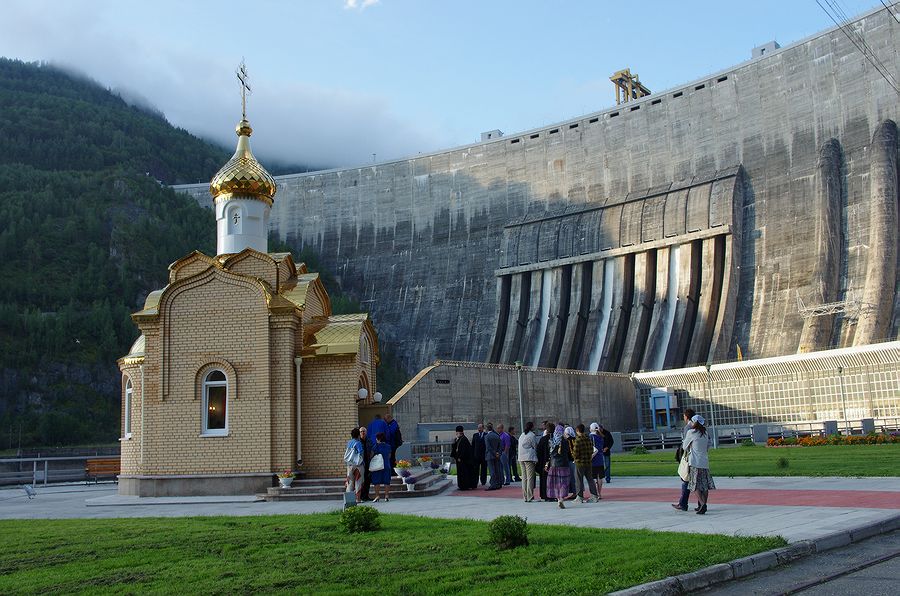

                                            Построенная часовня у Саяно-Шушенской ГЭС
