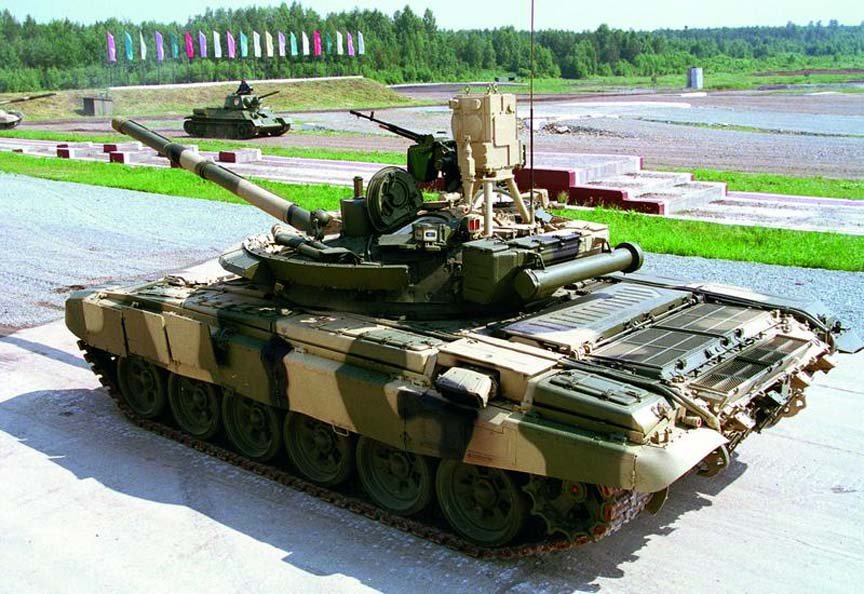

«Арена» — комплекс активной защиты танка

Нынешние кумулятивные боеприпасы могут пробить броню метровой толщины, и даже реактивная броня не всегда спасает от их воздействия. Единственным выходом из этой ситуации давно было признано создание системы, сбивающей кумулятивный боеприпас ещё на подлёте.
Идея такого способа активной защиты далеко не нова, но наибольшее развитие она получила именно в нашей стране, в результате чего на вооружение Советской армии был принят первый в мире комплекс активной защиты Дрозд, серийно устанавливаемый на танки Т-55 проходящие модернизацию в 80-х годах ХХ века.
Технические решения Дрозда не потеряли актуальность поныне, доказательством чему служит случай относительно недавнего приобретения Соединенными Штатами на Украине двух танков Т-55АД с КАЗ Дрозд.

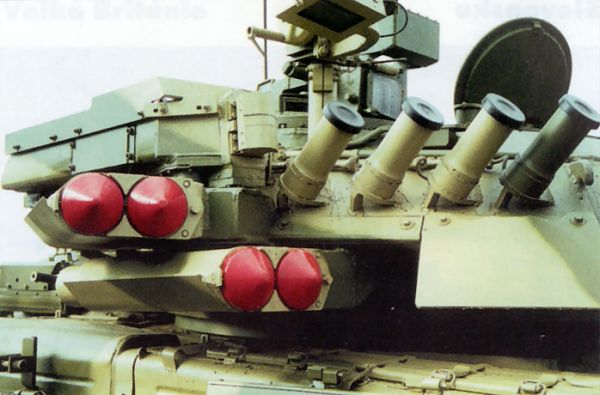

                                                                             КАЗ “ Дрозд “



Комплекс активной защиты (КАЗ) второго поколения "Дрозд-2", созданный с учетом опыта разработки и эксплуатации первого в мире серийно производившегося КАЗ танков "Дрозд", принятого на вооружение в 1983 году, обеспечивает качественно иной уровень защиты. КАЗ "Дрозд-2" предназначен для защиты объектов бронетанковой техники, автотранспортных и других средств передвижения специального назначения, стационарных объектов от ПГ и ПТУР со скоростью полета до 1200 м/с. Оснащение объектов КАЗ "Дрозд-2" повышает уровень их защищенности в несколько раз, так, например, потери танков в бою сокращаются в среднем в 3,5 раза.

Исполнение комплекса модульное. Комплекс предусматривает навесное размещение составных частей и позволяет адаптировать его практически к любому спецобъекту с незначительными доработками.

КАЗ “Дрозд-2” работает автоматически во всех условиях применения объекта, на котором он установлен, при движении и на месте.
Тактико-технические характеристики
Количество боевых модулей на объекте 1 - 4
Зона, защищаемая 1 модулем
по азимуту 900
по углу места -60 ... +200

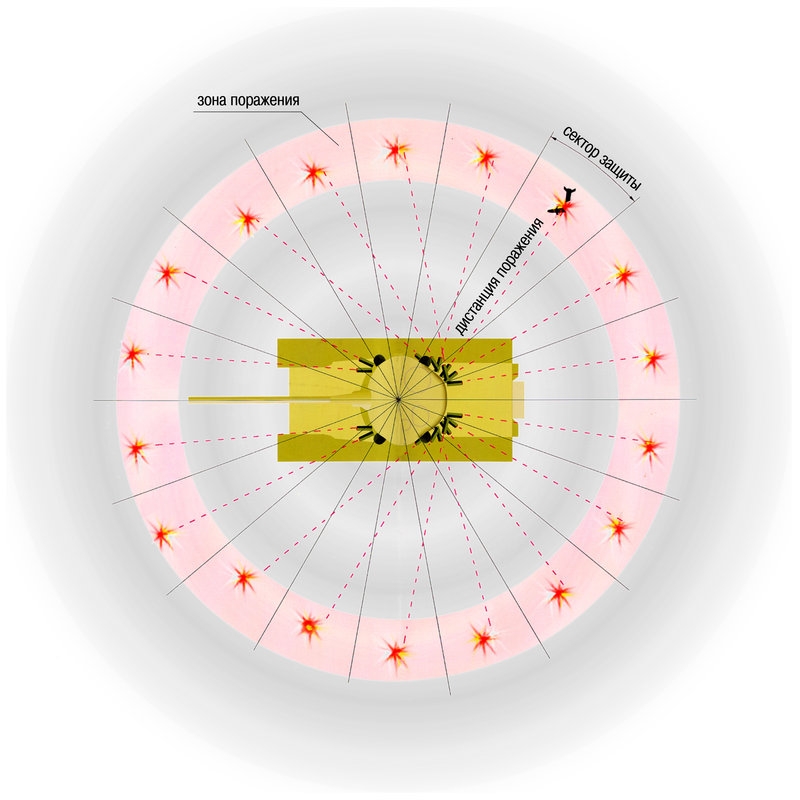

Количество секторов защиты в зоне защиты 1 модуля 5
Радиус опасной зоны возможного осколочного поражения открытой живой силы относительно точки подрыва защитного снаряда 25 м
Дистанция поражения нападающих ПГ и ПТУР 7 - 10 м
Вероятность защиты объекта от ПГ и ПТУР, не менее:
танка 0,8 – 0,9
БТТ легкой категории по массе 0,8 – 0,9
автотранспортного средства специального назначения 0,7 – 0,8
Калибр защитного выстрела 95 мм
Масса КАЗ
с 1 модулем (5 защитных выстрелов) 213 кг
с 4 модулями (20 защитных выстрелов) 850 кг
Масса защитного выстрела 10,5 кг
Время подготовки КАЗ к работе с момента включения 30 с
Время готовности КАЗ к защите от следующего нападающего средства 1 с

В настоящее время израильские танки Merkava Mk.IV в массовом порядке оснащаются КАЗ Trophy. Эта система так же прошла испытания и оценку в США.
В настоящее время, самым совершенным российским КАЗ является система Арена, созданная в КБ машиностроения из подмосковной Коломны.

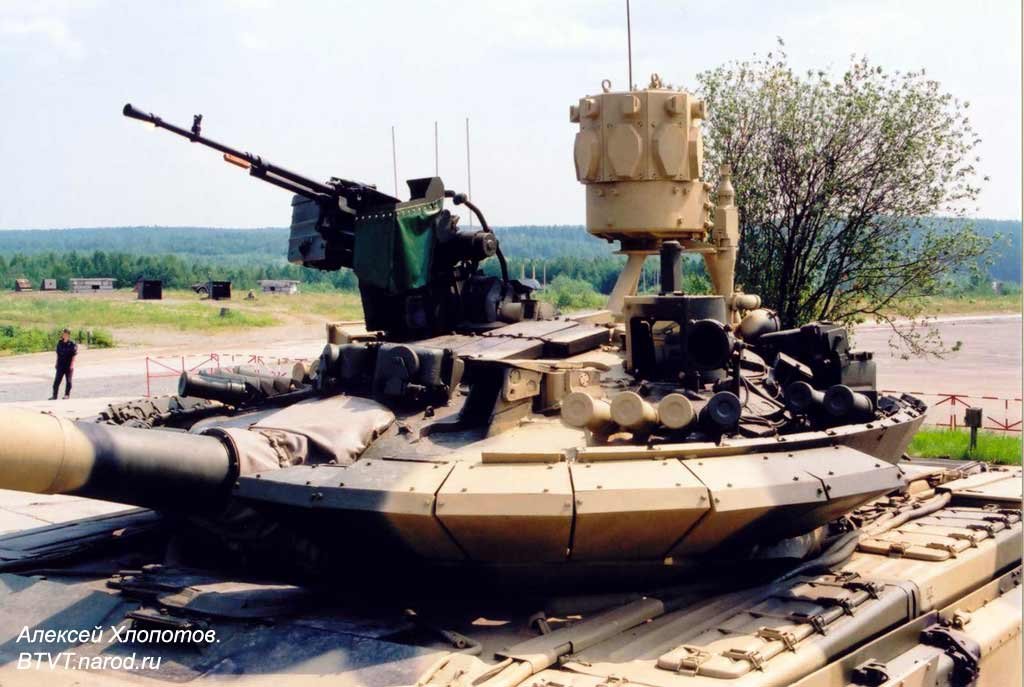

Арена предназначена для защиты танков и БМП от противотанковых гранат, выстреливаемых из любых типов гранатометов, а также от противотанковых управляемых ракет, запускаемых с земли и с вертолетов, поражающих объект как при прямом попадании, так и при пролете над ним. Арена состоит из радиолокационной станции, вычислителя, пульта управления, двух блоков преобразования, распределительной коробки, комплекта кабелей, защитных боеприпасов в установочных шахтах.

«Арена» — комплекс активной защиты (КАЗ) танка разработан в СССР в 1980-х гг. Головной разработчик Коломенское конструкторское бюро машиностроения. Главный конструктор —Гущин Николай Иванович.

                                                         Д.А. Медведе в Коломенском “ КБМ “

• «Арена» предназначена для защиты танков от противотанковых кумулятивных снарядов (ПТУР и КС). Комплекс состоит из радиолокационной станции, вычислителя, пульта управления, двух блоков преобразования, распределительной коробки, комплекта кабелей, защитных боеприпасов в установочных шахтах. Базовая стоимость комплекса составляет 300 тыс. долларов по состоянию на 2006 год.

Основные особенности комплекса «Арена»:
- обнаружение и сопровождение целей многофункциональной РЛС с «мгновенным» обзором пространства во всем защищаемом секторе;

- прицельное поражение целей за счет защитных боеприпасов остронаправленного действия с очень высоким быстродействием;

- автоматическая работа (после включения комплекса экипаж не получает никакой дополнительной нагрузки, что позволяет ему полностью сосредоточиться на выполнении основной боевой задачи);

- комплекс всепогодный и всесуточный, обнаруживает и поражает цели в любых условиях применения объекта БТТ, в том числе в движении и при разворотах башни;

- сектор защиты по азимуту составляет 220…270⁰, подвижен вместе с башней, достаточен для защиты лобовой и бортовых проекций объекта БТТ и перекрывает возможный диапазон курсовых углов обстрела объектов БТТ при их наступлении на глубокоэшелонированную оборону противника;

- малые размеры опасной зоны (радиус 20-30 м) для пехоты сопровождения и отсутствие воздействия на наружное оборудование объекта БТТ и элементы комплекса при срабатывании ЗБ;

- высокий уровень помехозащищенности и безопасности, исключение ложных срабатываний при боевом применении и эксплуатации;

-         селекция малоскоростных предметов, осколков и взрывов снарядов, пуль и малокалиберных снарядов, а также целей, удаляющихся от объекта защиты и пролетающих мимо него;
- навесная схема размещения и модульное исполнение, позволяющие адаптировать комплекс практически к любому типу танка и БМП.

                                          Принцип действия

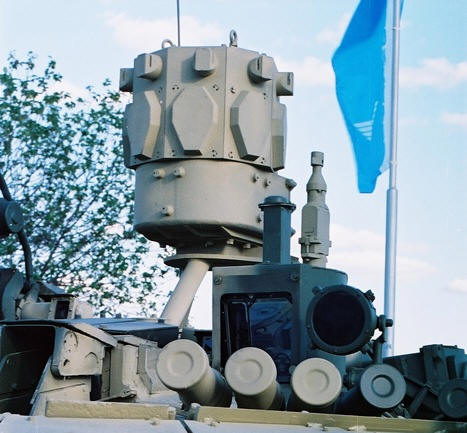

• Для обнаружения целей в комплексе использована многофункциональная РЛС с «мгновенным» обзором пространства во всем защищаемом секторе и высокой помехозащищенностью. Для прицельного поражения ракет и гранат противника применяются защитные боеприпасы узконаправленного действия, обладающие очень высоким быстродействием и размещенные по периметру башни танка в специальных установочных шахтах (танк несет 26 таких боеприпасов). Автоматическое управление работой комплекса осуществляется специализированной ЭВМ, которая обеспечивает также контроль за его работоспособностью.

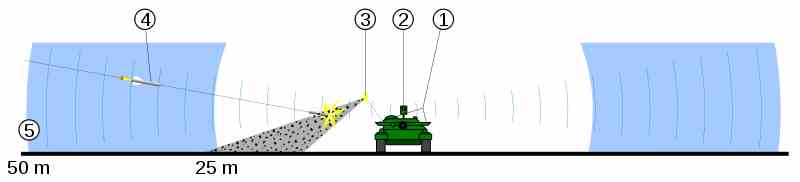

Последовательность работы комплекса «Арена» следующая:
- после его включения с пульта управления командира танка все дальнейшие операции выполняются в автоматическом режиме. РЛС обеспечивает поиск целей, подлетающих к танку;

- затем станция переводится в режим автосопровождения, вырабатывая параметры движения цели и передавая их в компьютер, который выбирает номер защитного боеприпаса и время его срабатывания.

- защитный боеприпас образует пучок поражающих элементов, уничтожающих цель на подлете к танку.

• Время от обнаружения цели до ее поражения — не более 0,07 сек. Через 0,2-0,4 сек после защитного выстрела комплекс вновь готов «расстрелять» очередную цель. Каждый защитный боеприпас обстреливает свой сектор, причем сектора близкорасположенных боеприпасов перекрываются, что обеспечивает перехват нескольких целей, приближающихся с одного направления.

• Комплекс является всепогодным и «всесуточным», он способен работать при движении танка, при повороте башни. Важной проблемой, которую удалось успешно разрешить разработчикам комплекса, явилось обеспечение электромагнитной совместимости нескольких танков, оснащенных «Ареной» и действующих в единой группе. Комплекс практически не накладывает ограничений на формирование подразделений танков по условиям электромагнитной совместимости.

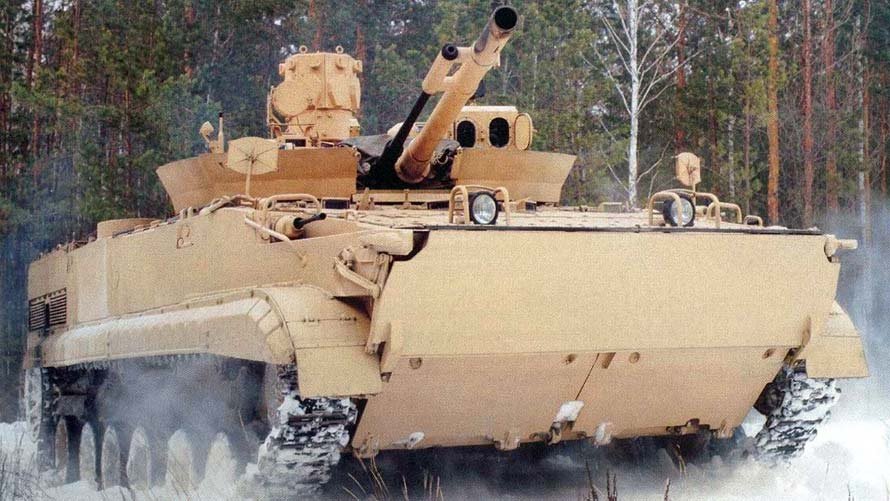

                                                                       “ БМП -3 “ с КАЗ “ Арена “

• Приняты меры для обеспечения безопасности сопровождающей танк пехоты: опасная зона комплекса (20-30 м) — относительно мала, при срабатывании защитных снарядов не образуется побочных убойных осколков, имеется внешняя световая сигнализация, предупреждающая пехотинцев, находящихся позади танка, о включении комплекса.

• Оснащение танка Т-80 «Ареной» позволяет поднять выживаемость танка при проведении наступательных операций приблизительно в два раза. При этом стоимость потерь танков, оснащенных КАЗ, уменьшается в 1,5-1,7 раз. Его применение особенно эффективно в условиях локальных конфликтов, когда противоборствующая сторона имеет на вооружении лишь легкие противотанковые средства. Танк Т-80УМ-1 с КАЗ «Арена» был впервые публично продемонстрирован в Омске осенью 1997 года.

Тактико-технические характеристики КАЗ «Арена»:
- диапазон скоростей поражаемых целей: 70-700 м/с
- сектор защиты по азимуту: 270°
- дальность обнаружения подлетающих целей: 50 м
- время реакции комплекса: 0,07 с
- количество защитных боеприпасов: 22
- размер опасной зоны для пехоты сопровождения: 30 м
- энергопотребление: 1 кВт
- напряжение питания: 27 В
- масса комплекса: 1100-1300 кг
- объем аппаратуры комплекса внутри башни: 30,0 дм²
