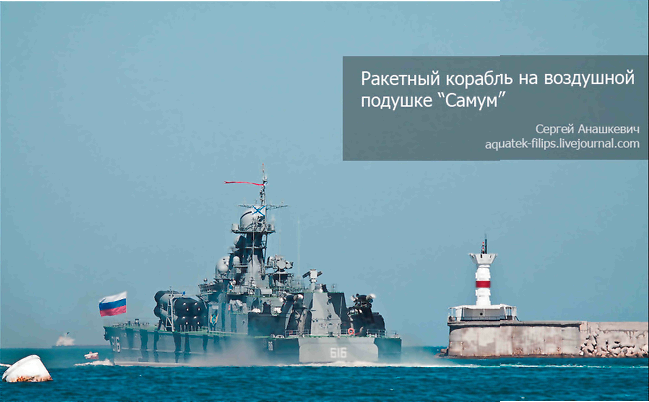

Ракетный корабль на воздушной подушке "Самум"

                                                                                        Фоторепортаж Сергея Анашкевича

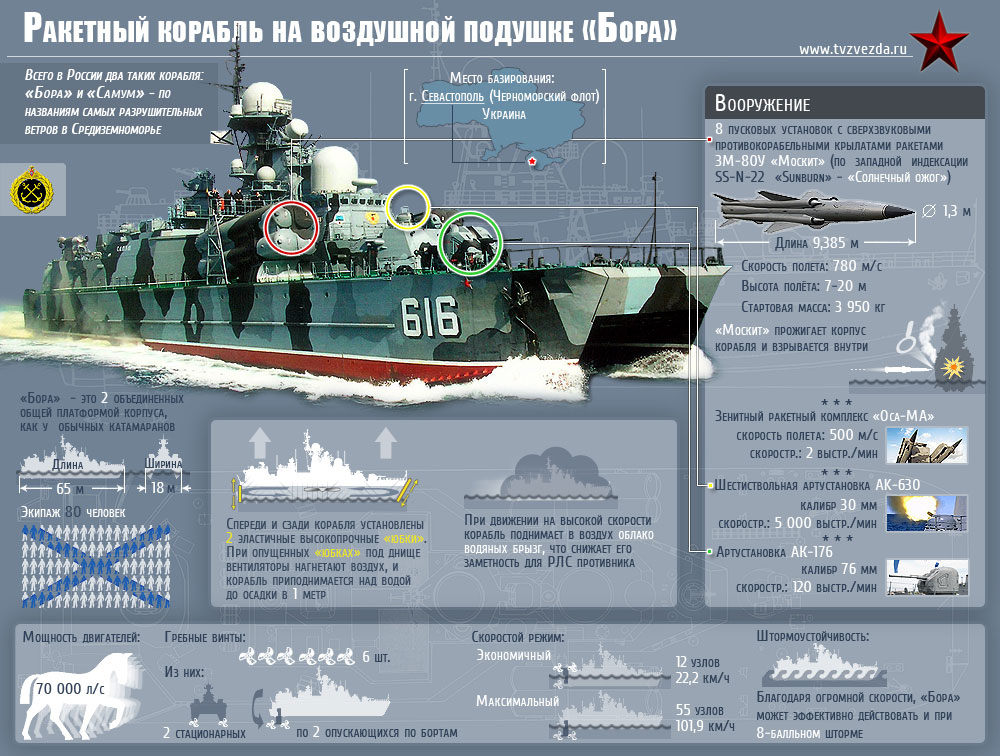

Ракетные корабли на воздушной подушке "Самум" и "Бора", входящие в 41-ю бригаду ракетных катеров Черноморского флота России, считаются одними из самых экстремальных и в некоторой степени уникальных военных кораблей.

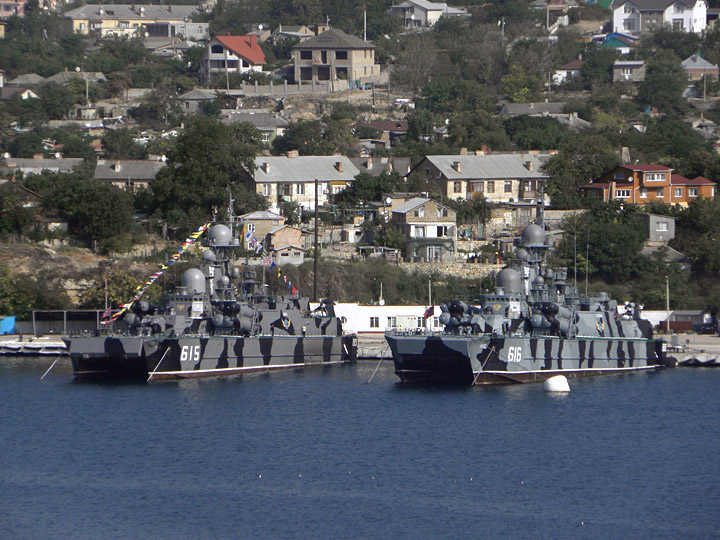

                                                                       “ Бора “, справа  “ Самум “

Это корабли скегового типа (на воздушной подушке), по сути - катамараны с двумя узкими корпусами и очень широкой палубой. Они обладают уникальными кораблестроительными качествами - это  трансформируемость гидродинамической платформы и многовариантность - 36 вариантов использования двигательно-движительной установки.
С одной стороны корабль - это катамаран с диапазоном скоростей до 20 узлов, с другой - быстроходный корабль на воздушной подушке с максимальной скоростью до 55 узлов, что позволяет кораблю не попадать в захват самонаводящихся ракет, а также двигаться быстрее, чем выпущенная торпеда.·

Благодаря противокорабельному ракетному комплексу "Москит" из 8 ракет, эти корабли являются оптимальными ударными кораблями для незамерзающих закрытых морских театров действий.

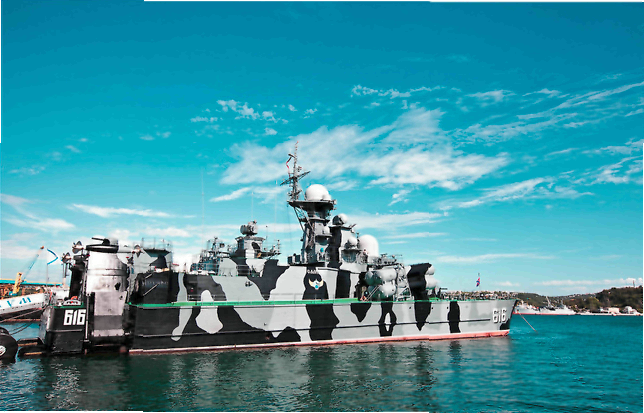

Сегодня мы посетим один из этих необычных военных кораблей - "Самум", бортовой номер 616.·

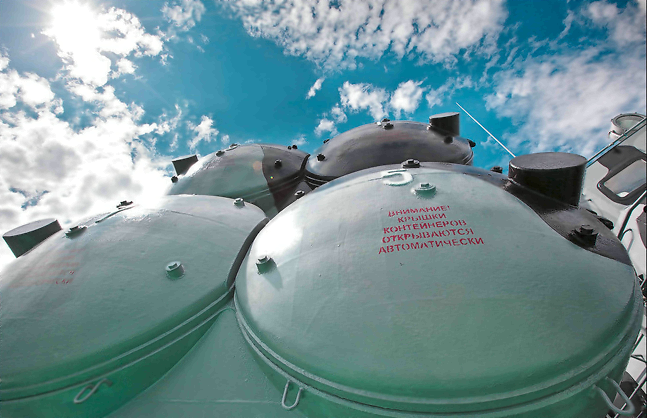

 контейнеры с ПКР “ Москит “·

3. Ракетный корабль на воздушной подушке (РКВП, проект 1239) создавался как развитие уже имеющихся на флотах Советского Союза малых ракетных кораблей проектов 1234 и 12341. Опыт применения этих кораблей в боевых службах в Средиземном море показал, что корабли такой размерности и классических образований ограничены в размещении оружия.  Катамаран проекта 1239 отличается большой палубой, что позволяет решить эту проблему, более комфортными условиями использования оружия и размещения экипажа. К тому же он обладает высокой мореходностью. При создании РКВП так же широко применялся опыт ЦМКБ "Алмаз" и судостроительной промышленности, приобретенный при строительстве десантных кораблей на воздушной подушке типа "Джейран", "Зубр" и др.

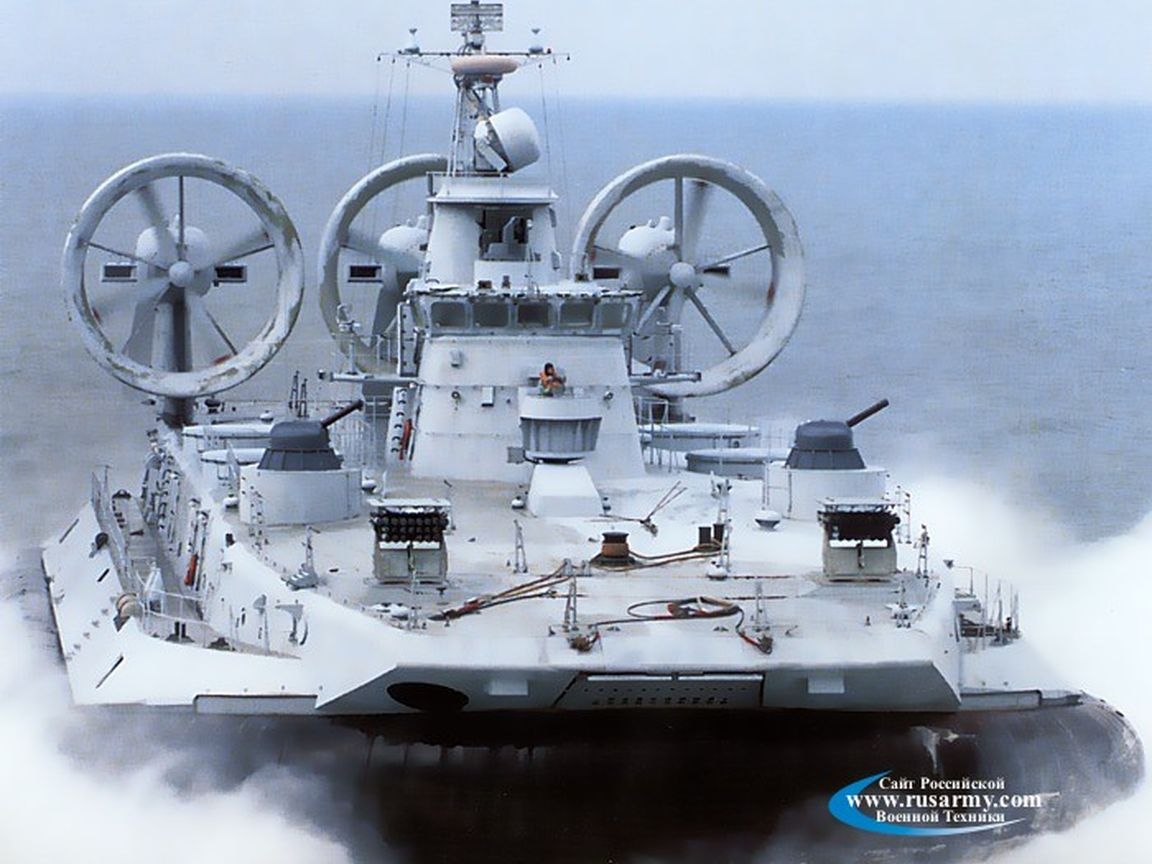

                                                                             ДКВП “ Зубр “

4. Первым ракетным кораблем на воздушной подушке  этого проекта  стал РКВП "Бора", заложенный в 1984 г.  на стапеле судостроительного завода "Красный металлист" в г. Зеленодольске под Казанью. В сентярбе 1991 г. заложен второй корабль этой серии - "Самум". На воду он был спущен 12.10.1992 г.
NATO-вская классификация кораблей этого типа - "BORA CLASS"·

5. После постройки "Самум" был переведен по внутренним водным путям на Черное море, прибыв в ноябре 1992 г. в Керчь, а в марте 1993 г. - в Севастополь. Затем корабль опять был отправлен на завод-строитель, в октябре 1993 г. прибыв в Зеленодольск. В сентябре 1994 г. по внутренним водным путям ушел на Балтийское море, и с декабря 1996 г. проходил госиспытания в Балтийске, официально введен в строй 26.02.2000 г. Входил в состав 36-й бригады ракетных катеров Балтийского флота. В 2002 году данный РКВП был перебазирован с Балтики на Черноморский флот, войдя в состав 41-й Отдельной бригады ракетных катеров Черноморского флота.·

6. Корабль представляет собой два узких корпуса, перекрытых платформой 64 м длины и 18 м ширины. Впереди находится эластичный экран·

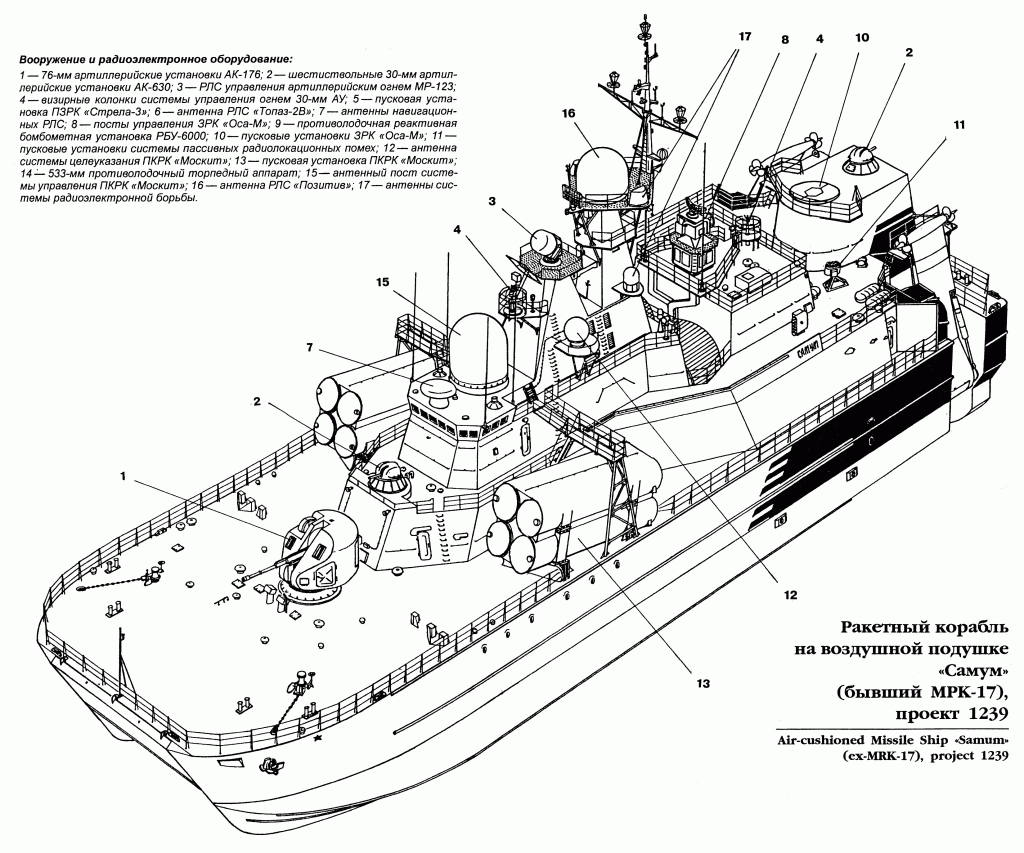

7.  В качестве вооружения на корабле применяются две счетверенные пусковые установки противокорабельного ракетного комплекса "Москит" (8 ракет 3М80), зенитно-ракетный комплекс "Оса-М" (20 ракет), одна 76-мм артустановка АК-176, две  30-мм артустановки АК-630·

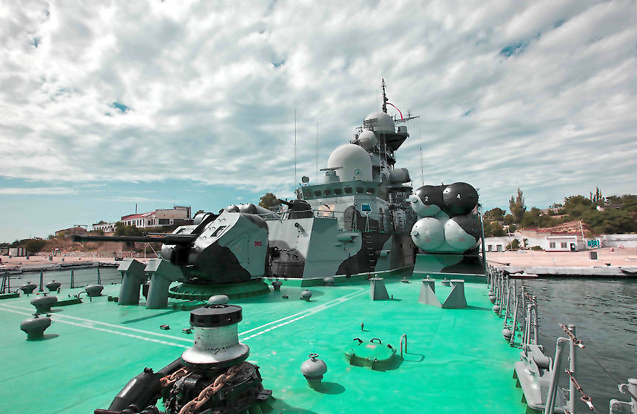

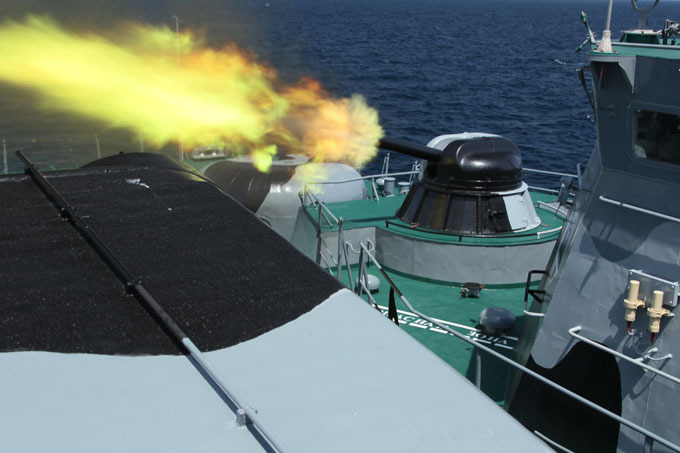

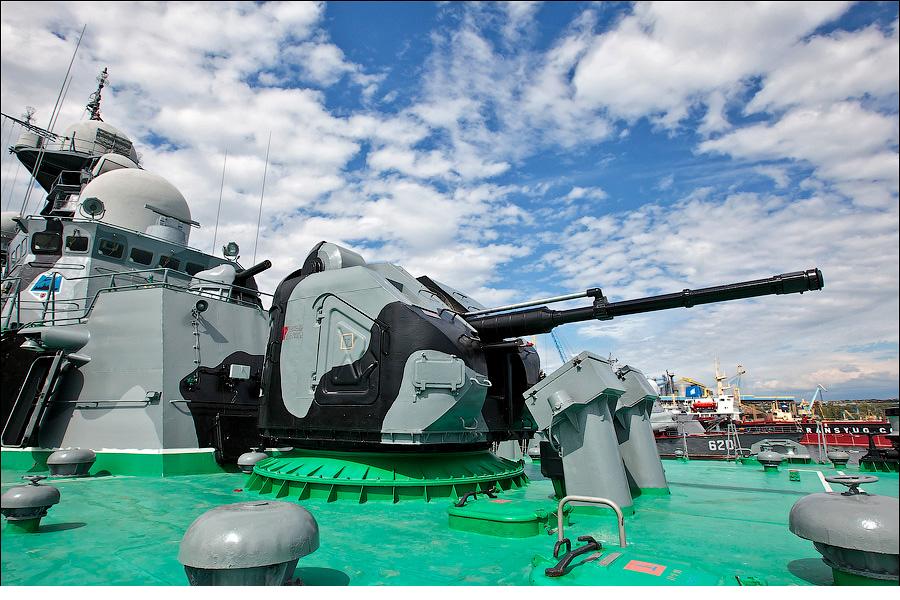

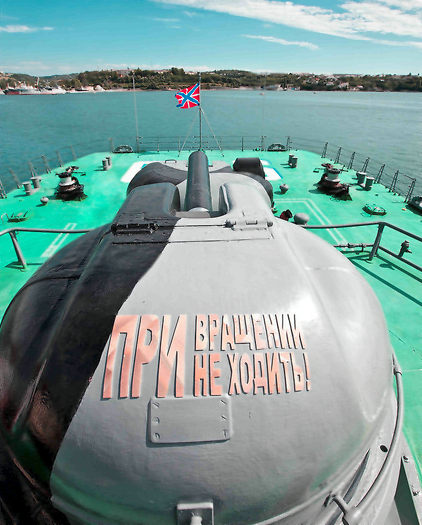

8. Артустановка АК-176 калибра 76,2-мм установлена на баке (носу) корабля является мощной и одновременно легкой универсальной автоматической артустановкой для вооружения малых кораблей и катеров. Ее основное предназначение -     борьба с низколетящими крылатыми ракетами типа "Гарпун" и "Томагавк".·

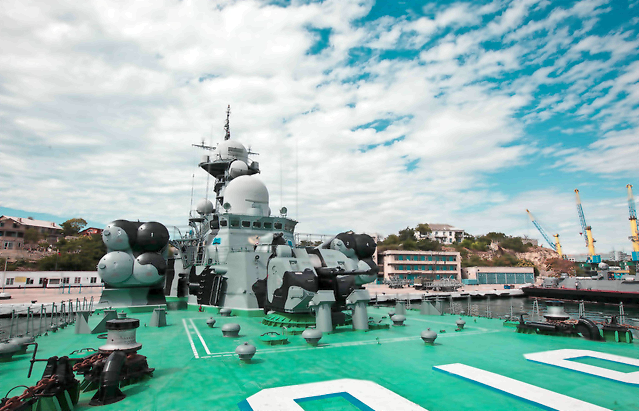

9. По бортам "Самума" установлены две счетверенные установки противокорабельного ракетного комплекса "Москит".

В этом комплексе используются крылатые ракеты 3М-80, которые предназначены для поражения надводных кораблей и транспортов из состава корабельных ударных группировок, десантных соединений, конвоев и одиночных кораблей. 4-х тонная ракета имеет длину почти 10 метров и дальность полета до 90 км.
После старта ракета делает "горку", а затем снижается до маршевой высоты полёта около 20 метров, при подходе к цели происходит снижение до 7 метров (над гребнем волн). Ракета может совершать интенсивные противозенитные маневры с перегрузками, превышающими 10 ед. За счет огромной кинетической энергии и своей полубронебойной боевой части "Москит" пробивает корпус любого корабля и взрывается внутри.·

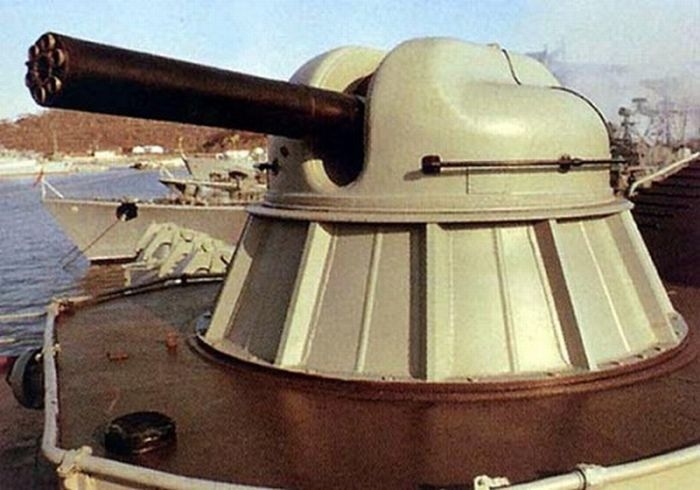

10. Артиллерийская 6-ствольная 30-мм артустановка АК-630 мм является средством самообороны корабля и может быть использована для поражения воздушных целей на наклонной дальности до 4000 м и легких надводных сил противника на дистанциях до 5000 м.

Эта артустановка имеет очень высокую скорострельность (до 5000 выстрелов в минуту) и дальность полета снаряда - до 8 км.·

·

·

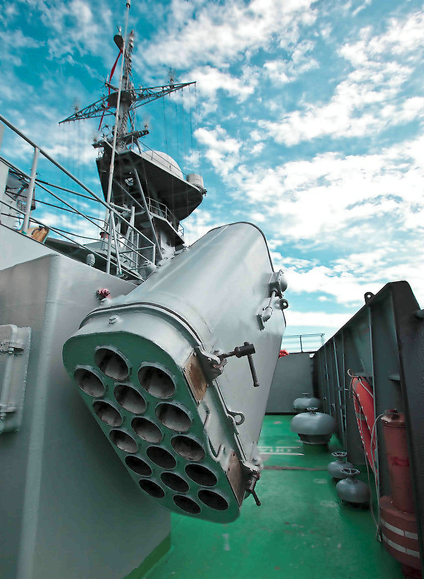

11. "Самум" оснащен двумя 82-мм корабельными комплексами выстреливаемых помех ПК-16. Они предназначены для постановки радиолокационных и оптико-электронных отвлекающих ложных целей для противодействия управляемому оружию с радиолокационными и оптико-электронными системами наведения.·

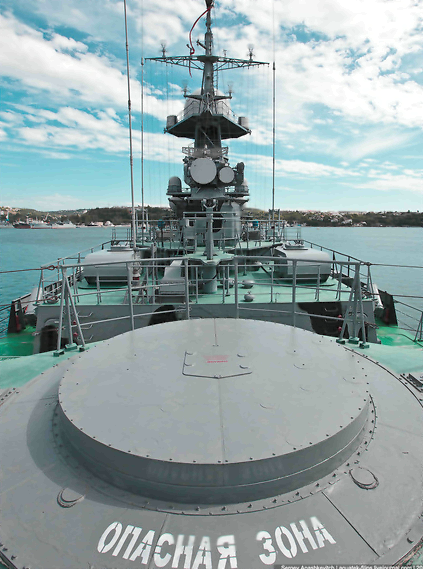

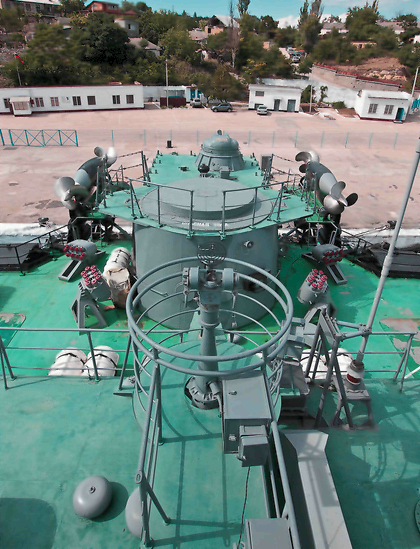

12. Шахта зенитно-ракетного комплекса "Оса-МА".  Комплекс предназначен для защиты от воздушных целей, а также для стрельбы по надводным целям.·

13. Две газотурбинные установки мощностью 36 тыс. лошадиных сил каждая обеспечивают ход на воздушной подушке.

Стоит сказать, что имея две раздельные двигательно-движительные установки маршевого и полного хода, способные работать раздельно и совместно, корабль может двигаться в трех главных режимах (катамаран, катер на воздушной подушке-1 и -2), что обеспечивает практически стопроцентную гарантию хода в любой ситуации.·

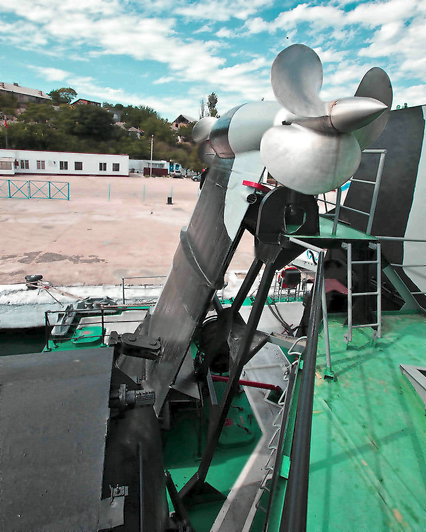

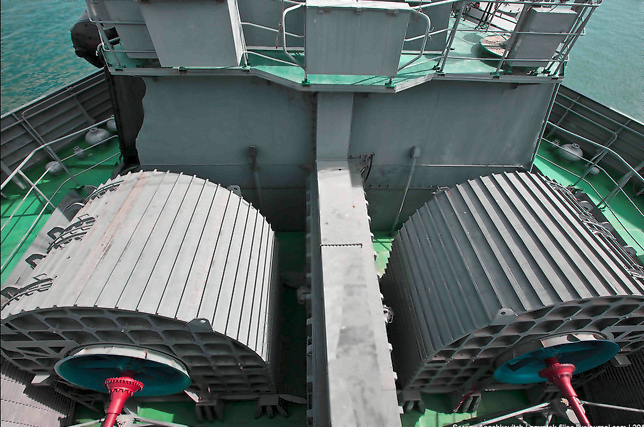

·14. При необходимости хода на воздушной подушке, в кормовой части корабля опускаются две колонки с установленными на них винтами-тандемами.

Двигатели корабля позволяют развить скорость до 55 узлов даже при высоте волн 2 м, а при 5 баллах (волна 3,5 м) - более 40 узлов·

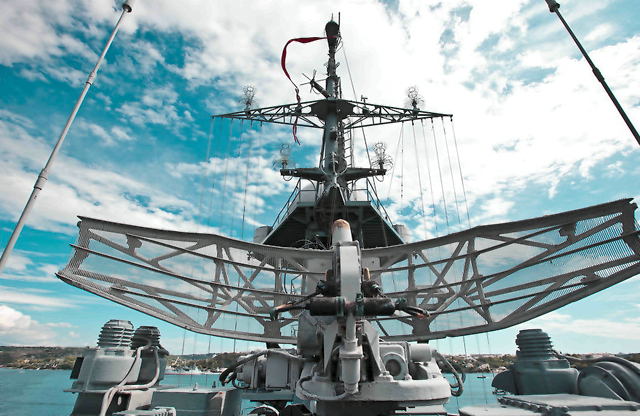

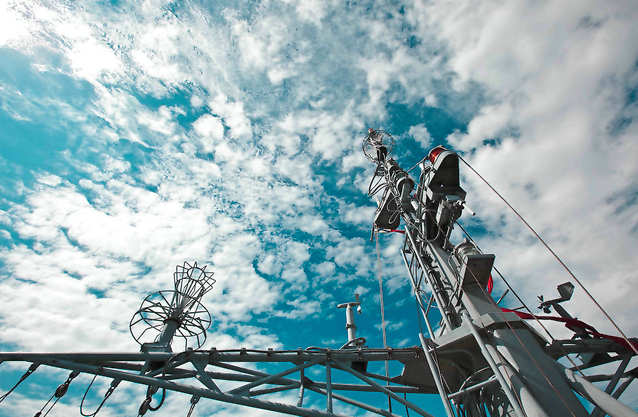

15. Радиолокационная система·

16.·

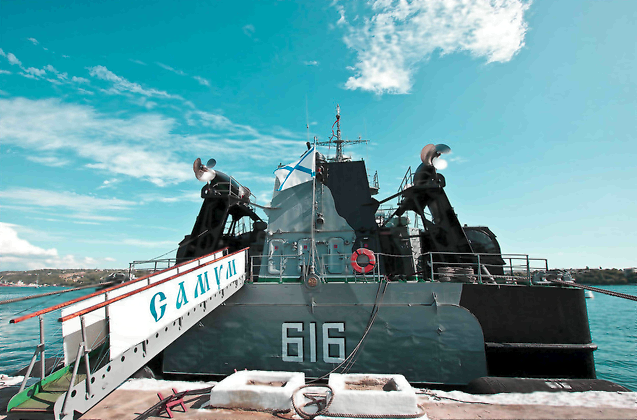

17. Вид на корму ракетного корабля с поднятыми винтовыми колонками и шахтой ЗРК "Оса-МА"·

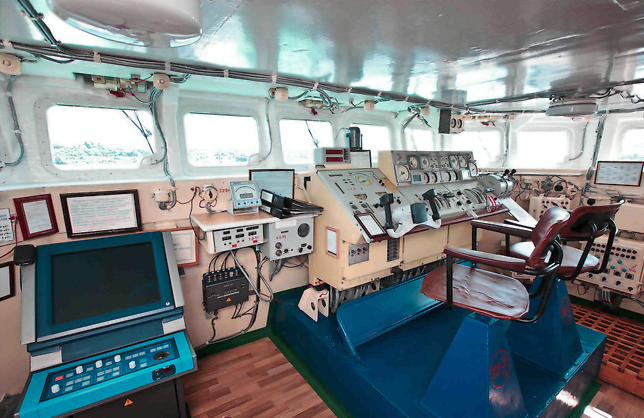

·       18. Ходовой мостик. Отсюда осуществляется управление кораблем во время похода·

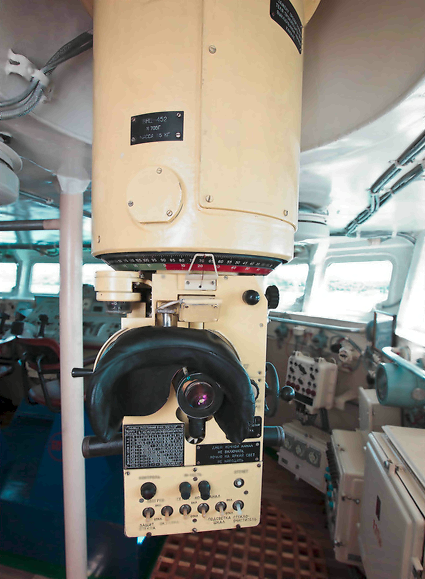

· 19. Перископ·

20. Взгляд на противоположный берег. Домики в Апполоновке·

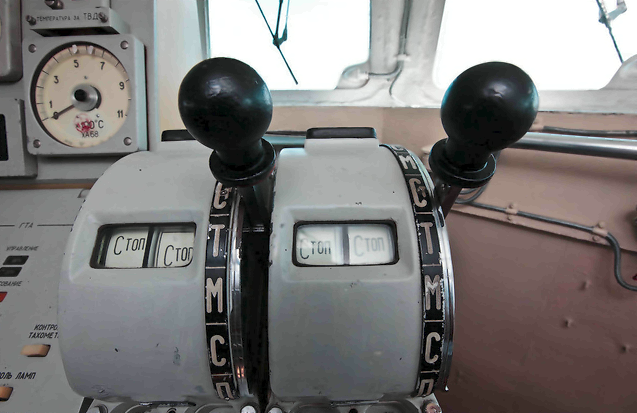

·              21.Машинный телеграф·

·                              22. Спускаемся в недра "Самума". Здесь узкие коридоры и жгуты кабелей·

·        23. "Почтовое отделение" корабля.·

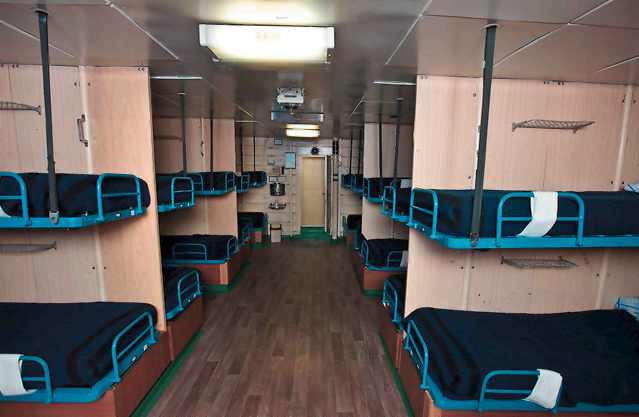

24. Кубрик, где живет корабельная команда·

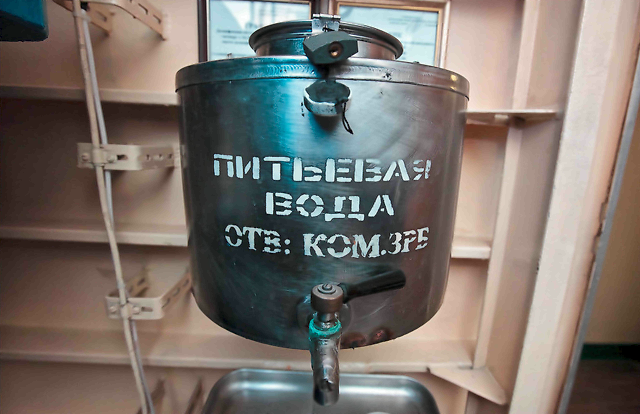

25. Резервуар для питьевой воды в жилом кубрике·

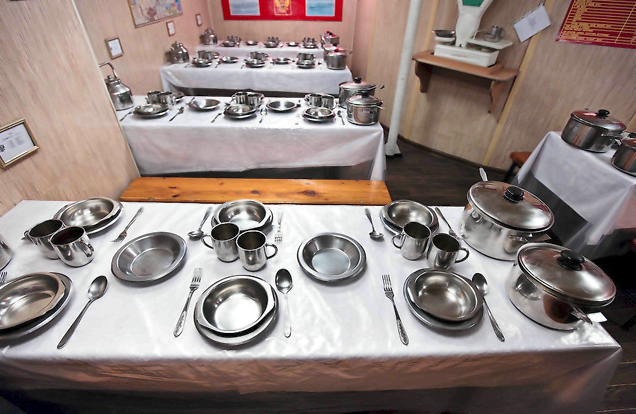

26. Столовая команды. Идет подготовка к ужину·

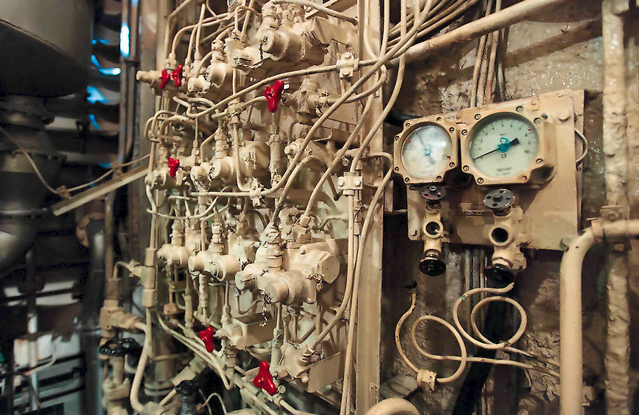

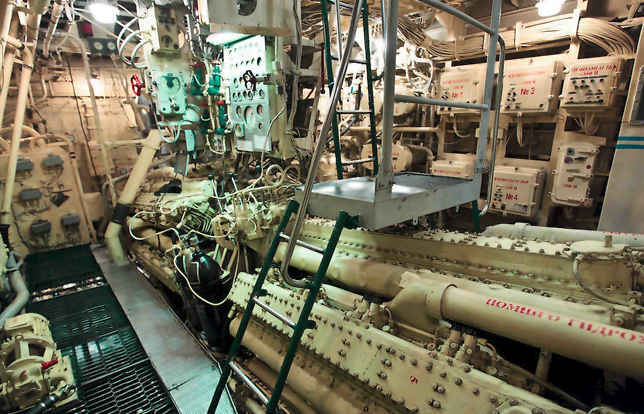

27. Машинное отделение·

28. Общая силовая установка корабля состоит из двух газотурбинных установок М10-1 по 36000 л.с. (на винты-тандем, в опускаемых колонках)...·

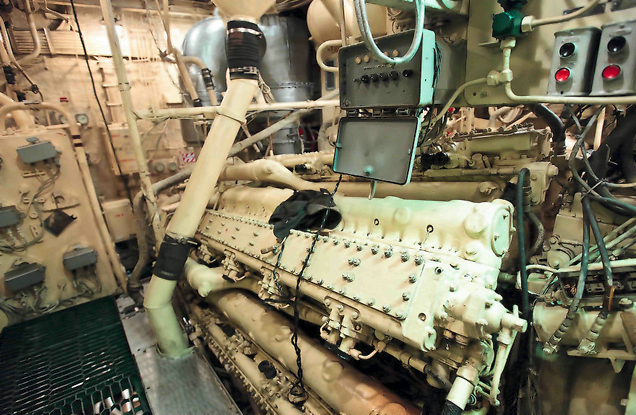

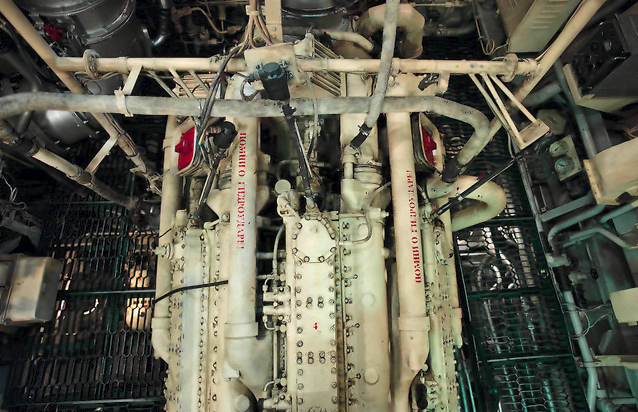

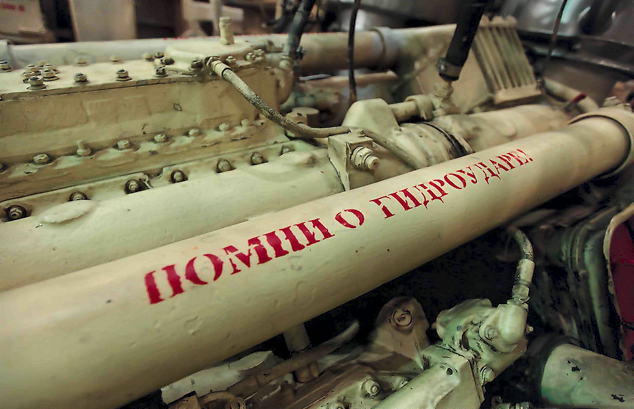

·  29. ... двух дизельных двигателей М-511А по 20000 л.с.( на 2 винта)...·

30. ... и двух дизелей М-504 6600 л.с. (на нагнетательные вентиляторы)·

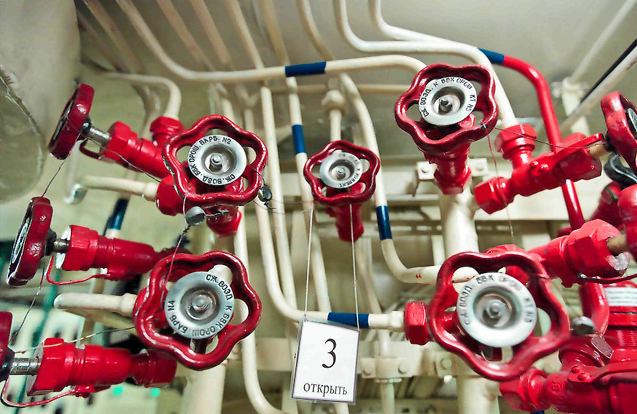

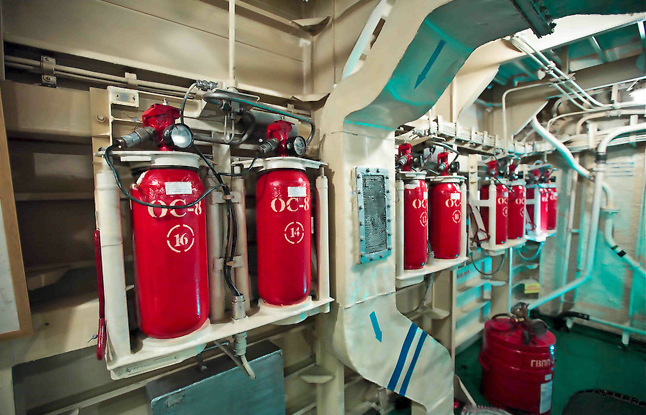

 ·              31. Суммарная мощность двигателей превышает 120 тыс. л.с.·                                32. Автоматическая система пожаротушения палубы во время отстрела крылатых ракет·                                  ·33. Жизнеопасно....·                                 34. Бесконечный лабиринт вентилей и подающих трубок·

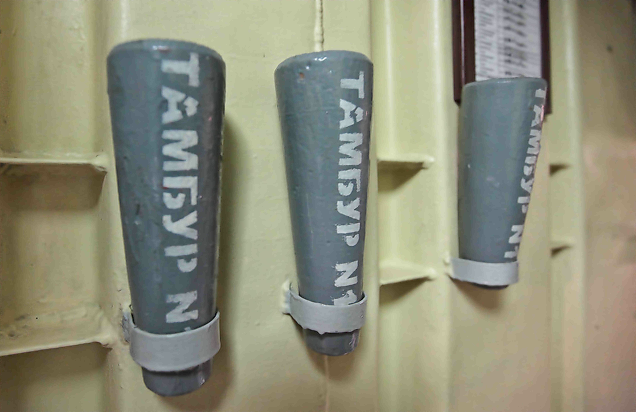

35. Клинья для аварийного ремонта в случае получения кораблем пробоин во время боя·

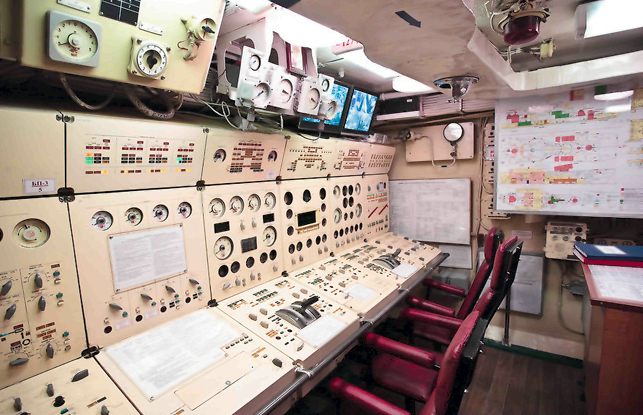

36. Пост энергетики и живучести. Отсюда осуществляется управление энергетической установкой корабля, регулируется скорость и т.д.·

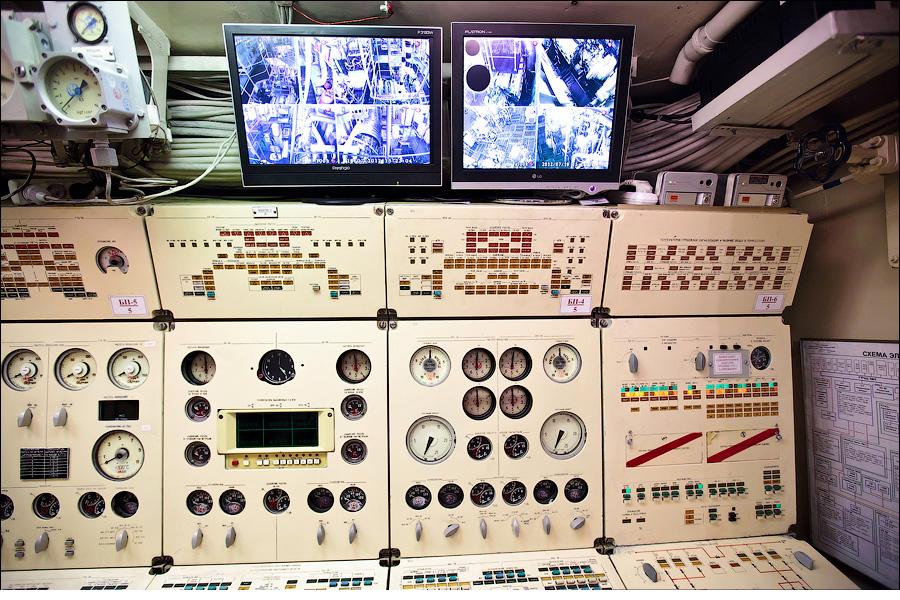

·        37. Сюда же выведены все камеры видеонаблюдения, установленные на корабле

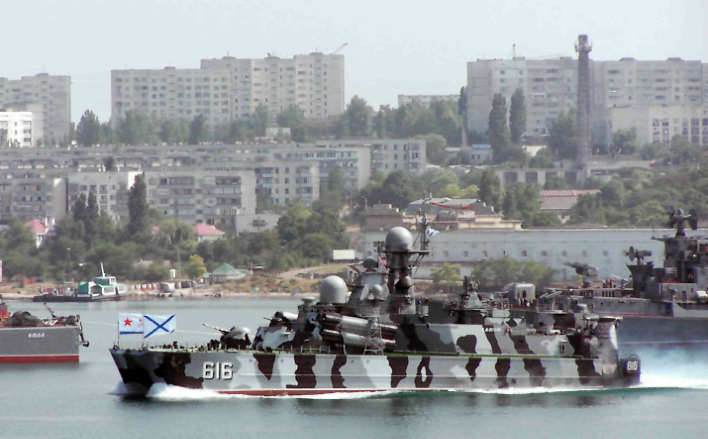

38. Ракетный корабль на воздушной подушке "Самум" на параде во время празднования Дня ВМФ в 2012 г.

                                                         старт “ Москита “

Данный репортаж подготовлен при содействии командования Черноморского Флота РФ
