Русские оружейники. Часть II

            Военные конструкторы, прославившие Россию.  Часть II

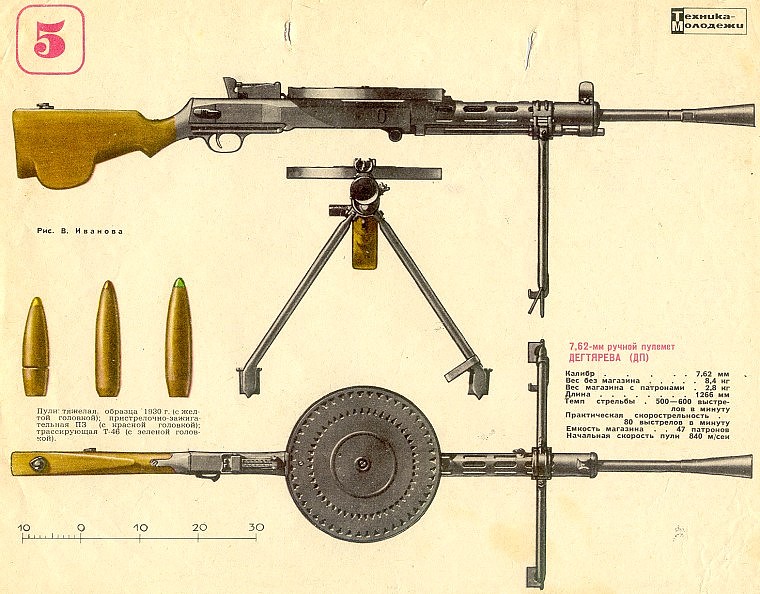

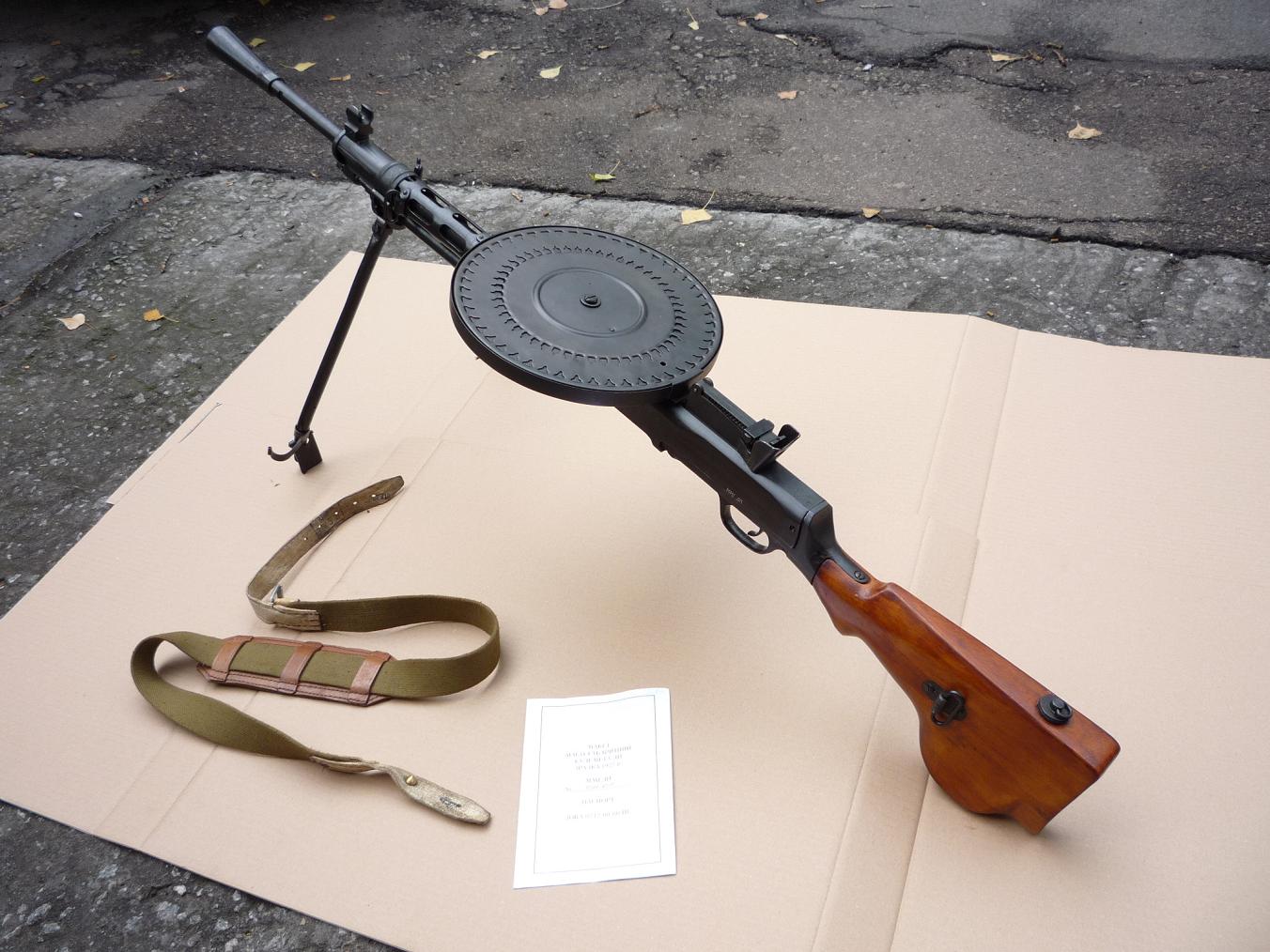

Одним из учеников и сподвижников Федорова был В.А. Дегтярев. В 1927 году на вооружение Красной Армии был принят пулемет, на котором стояла марка ДП – "Дегтярев, пехотный".





                                                     Технические характеристики пулемета ДП:

Патрон – 7,62-мм образца1908/30 г. (7,62x53);

Масса пулемета (без патронов): без сошек – 7,77 кг, с сошками – 8,5кг;

Масса ствола – 2,0 кг;  Масса сошек – 0,73 кг;

Длина пулемета: без пламегасителя – 1147 мм, с пламегасителем –1272 мм;

Длина ствола – 605 мм;   Длина нарезной части ствола – 527 мм;

Нарезы – 4 прямоугольных, правосторонних;   Длина хода нарезов – 240 мм;

Начальная скорость пули – 840 м/с (для легкой пули);

Прицельная дальность – 1500 м;   Дальность прямого выстрела по грудной фигуре – 375 м;

Дальность убойного действия пули – 3000 м;

Длина прицельной линии – 616,6 мм;

Темп стрельбы – 600 выстрелов в минуту;   Боевая скорострельность - 100-150 выстрелов в минуту;

Питание – дисковый магазин емкостью 47 патронов;

Масса магазина – 1,59 кг (без патронов) / 2,85 кг (с патронами);

Высота линии огня – 345-354 мм;

Расчет – 2 человека

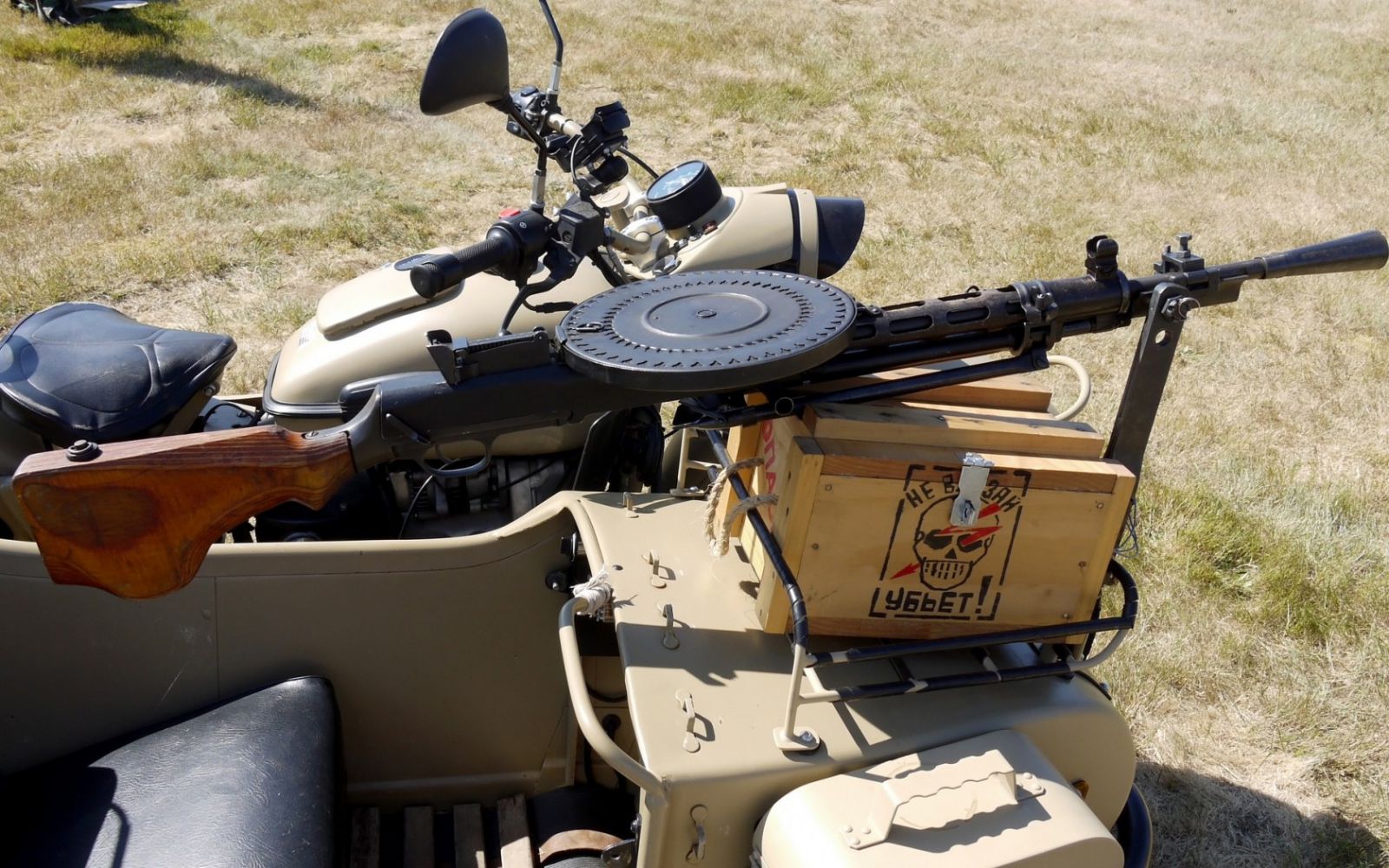

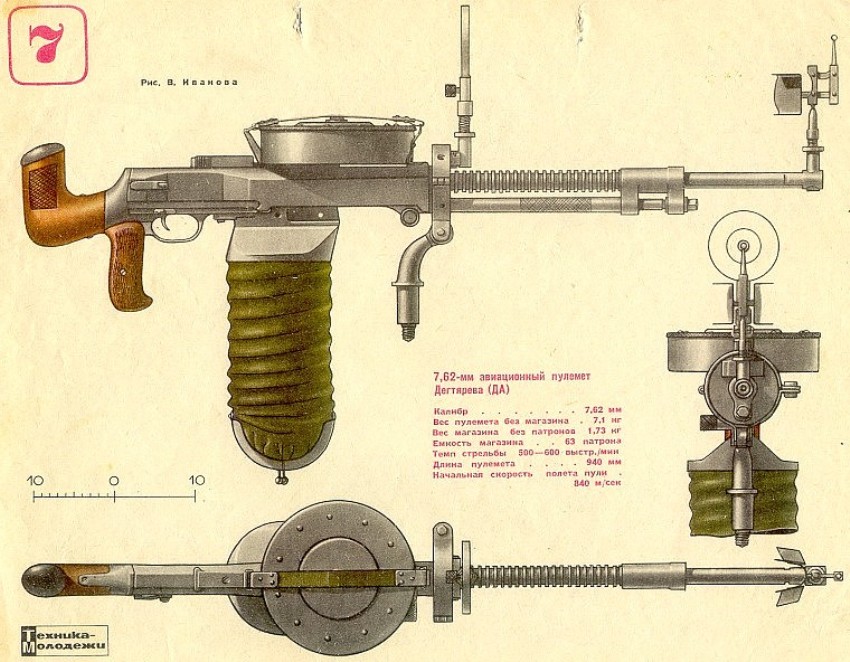

После этого Дегтярев начал работать над созданием отечественного пулемета для авиации. В марте 1928 года авиационный пулемет Дегтярева был принят к серийному производству и заменил в советской авиации английские пулеметы Льюиса.

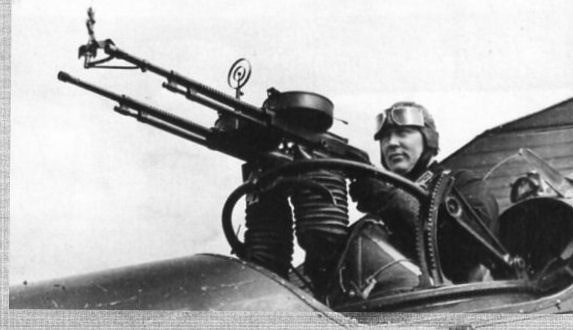

                                                                                     спаренный “ ДА “

    ТТХ пулемёта  ДА

Патрон 7,62х54 мм  Калибр 7,62 мм

Масса бес патронов 7,1 кг   Масса магазина бес патронов 1,73 кг

Длина 940 мм

Начальная скорость пули 840 м/с   Дульная энергия 380,5 кгм

Емкость магазина 63 патрона

Темп стрельбы 500-600 в/м

Прицельная дальность до 1000 метров

Дегтярев тесно сотрудничал с другими талантливыми конструкторами – Г.С. Шпагиным и П.М. Горюновым.



                                     Георгий Семёнович Шпагин                                                   Пётр Михайлович Горюнов

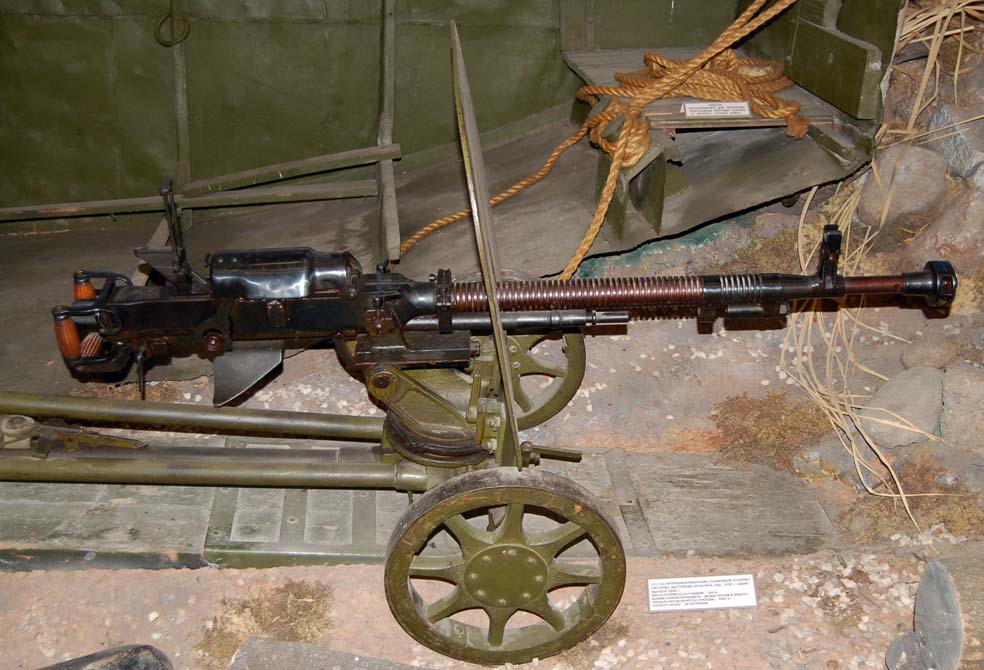

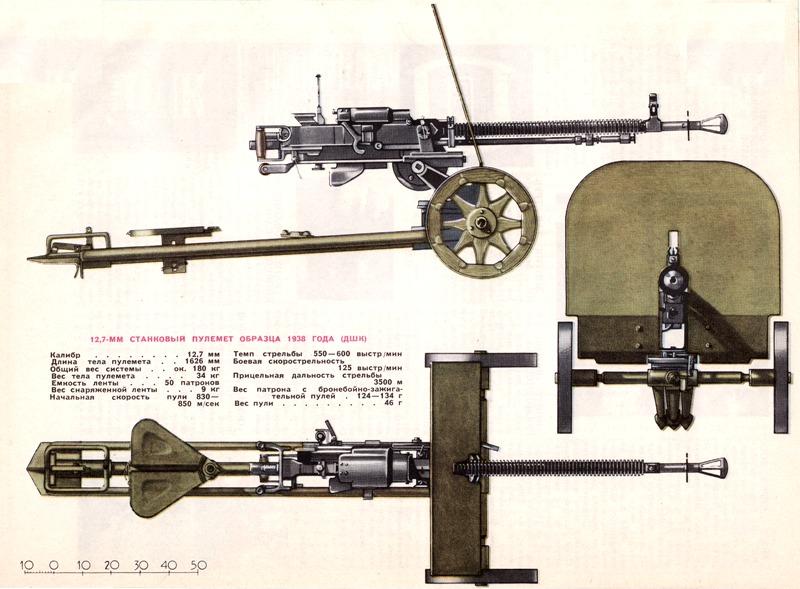

Результатом их сотрудничества стала целая серия пулеметов. В 1939 году на вооружение поступил 12,7-мм станковый пулемет образца 1938 года ДШК (Дегтярев – Шпагин, крупнокалиберный).



Вначале он был предназначен для пехоты, но затем нашел применение и в других родах войск. Пробивая броню до 15 мм, ДШК был эффективным средством в борьбе с авиацией противника.



                                                         ТТХ ДШК образца 19038 года

Патрон – 12,7x108 ДШК;

Масса «тела» пулемета – 33,4 кг (без ленты);

Общая масса пулемета – 181,3 кг (на станке, без щита, с лентой);

Длина «тела» пулемета – 1626 мм;

Масса ствола – 11,2 кг;  Длина ствола – 1070 мм;   Нарезы - 8 правосторонних;

Длина нарезной части ствола – 890 мм;

Начальная скорость пули – от 850 до 870 м/с;   Дульная энергия пули – от 18785 до 19679 Дж;

Темп стрельбы – 600 выстрелов в минуту;   Боевая скорострельность – 125 выстрелов в минуту;

Длина прицельной линии – 1110 мм;

Прицельная дальность по наземным целям – 3500 м;

Прицельная дальность по воздушным целям – 2400 м;   Досягаемость по высоте – 2500 м;

Система питания – металлическая лента (50 патронов);

Тип станка – универсальный колесно-треножный;

Высота линии огня в наземном положении – 503 мм;

Высота линии огня в зенитном положении – 1400 мм;

Углы наведения:

-         по горизонтали в наземном положении – ±60 градусов;

-          по горизонтали в зенитном положении – 360 градусов;

-          по вертикали в наземном положении – +27 градусов;

-          по вертикали в зенитном положении – от -4 до +85 градусов;
Время перехода из походного положения в боевое для

-         зенитной стрельбы - 30 сек;

-         Расчет – 3-4 человека.

Военные конструкторы, прославившие Россию

Василий Алексеевич Дегтярёв

Когда началась Великая Отечественная война, Дегтяреву шел седьмой десяток. Но конструктор стремился помочь фронтовикам созданием новых образцов оружия. Поскольку враг был силен танками, то крайне необходимы были эффективные средства борьбы с ними.

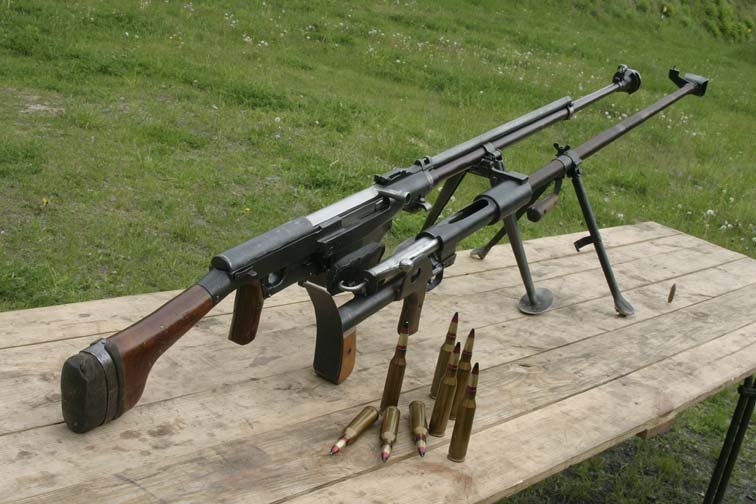

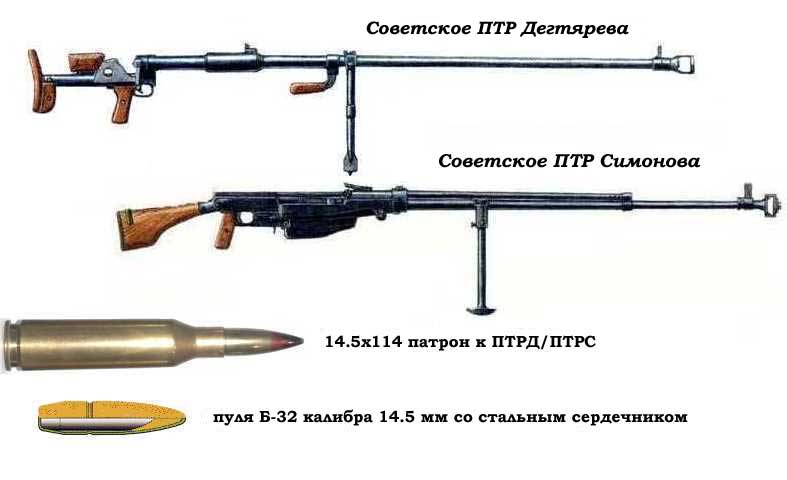

В очень короткий срок было подготовлено два опытных образца противотанковых ружей – Дегтярева и Симонова. Симоновское ружье имело преимущество в скорострельности ( магазин на 5 патрон ), дегтяревское – в весе и удобстве действия. Оба ружья имели хорошие боевые качества и были приняты на вооружение.



·     ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПТРД

·     Калибр 14,5 мм

·     Длина 2000 мм

·     Вес 17,3 кг

·     Скорострельность до 10 выстр/мин

·     Бронепробиваемость на 300 м -35 мм; на 100 м - 40 мм

·     Вес пули 64 г

По-особому сложилось сотрудничество В.А.Дегтярева с П.М. Горюновым. Молодой конструктор создал пулемет, который превосходил пулемет системы Дегтярева и был рекомендован специальной комиссией для принятия на вооружение. Для Василия Алексеевича это было неожиданностью и серьезным нравственным испытанием, но на вопрос, какой пулемет принимать на вооружение, Дегтярев не колеблясь ответил, что следует принять станковый пулемет системы Горюнова. Именитый конструктор в данном случае проявил истинное благородство и по-настоящему государственный подход.

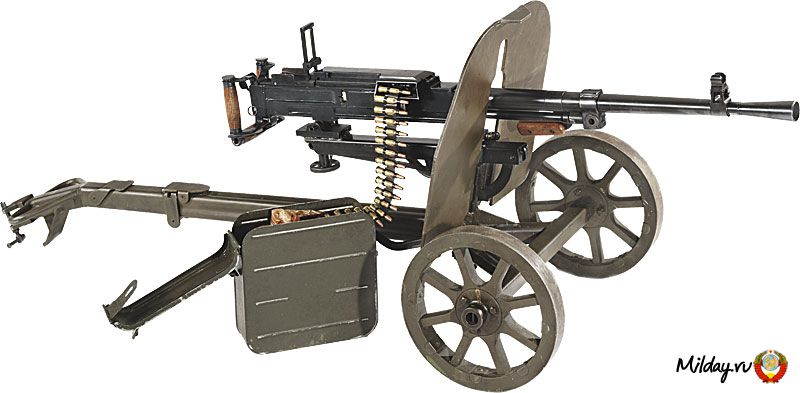

В мае 1943 года новый станковый пулемет был принят на вооружение под наименованием "7,62-мм станковый пулемет системы Горюнова образца 1943 года (СГ-43)". Фронтовики сразу оценили высокую маневренность оружия, простоту конструкции, безотказность и надежность, сравнительно легкий вес, упростившуюся по сравнению с "Максимом" подготовку к стрельбе.





                Технические характеристики пулемета СГ-43:

Патрон - 7,62-мм образца 1908 года (7,62x54R);

Масса «тела» пулемета – 13,8 кг;   Масса пулемета – 44,5 кг (на станке со щитом);

Длина «тела» пулемета – 1150 мм;

Длина ствола – 720 мм;    Нарезы – 4 правосторонних;   Длина хода нарезов – 240 мм;

Начальная скорость легкой пули – 865 м/с;    Начальная скорость тяжелой пули – 800 м/с;

Прицельная дальность при использовании легкой пули – 2000 м;

Прицельная дальность при использовании тяжелая пули – 2300 м;

Темп стрельбы – 500-700 выстрелов в минуту;

Боевая скорострельность – 200-250 выстрелов в минуту (предельная – 350);

Питание - холщовая лента на 250 или металлическая на 50 и 250 патронов;

Тип станка – пехотный колесный универсальный Дегтярева-Гаранина;

Масса станка – 26,6 кг;

Высота линии огня при наземной стрельбе – 500 мм;   Высота линии огня при зенитной стрельбе – 1460 мм.

Опыт боевого применения станкового пулемета системы Горюнова, его замечательные боевые качества привлекли внимание конструкторов танкового оружия. Вскоре было принято решение об использовании пулемета на средних танках и бронетранспортерах.

Преждевременная смерть не позволила талантливому конструктору реализовать многие планы. Государственная премия П.М. Горюнову была присуждена посмертно.

Военные конструкторы, прославившие Россию

Фёдор Васильевич Токарев

Талантливым и самобытным конструктором был и Ф.В. Токарев. "Патриарх русского оружия" успешно конкурировал с иностранными конструкторами – Браунингом, Маузером, Кольтом, Наганом и другими. Токарев создал около 150 различных образцов оружия. Он один их тех, кто стоял у истоков отечественного автоматического оружия. Впервые с автоматическим оружием Токарев познакомился в 1907 году. А уже через год он вел автоматический огонь из винтовки собственной конструкции. В 1913 году винтовка Токарева прошла очередные испытания, опередив лучшие иностранные образцы Браунинга и Шегреня.

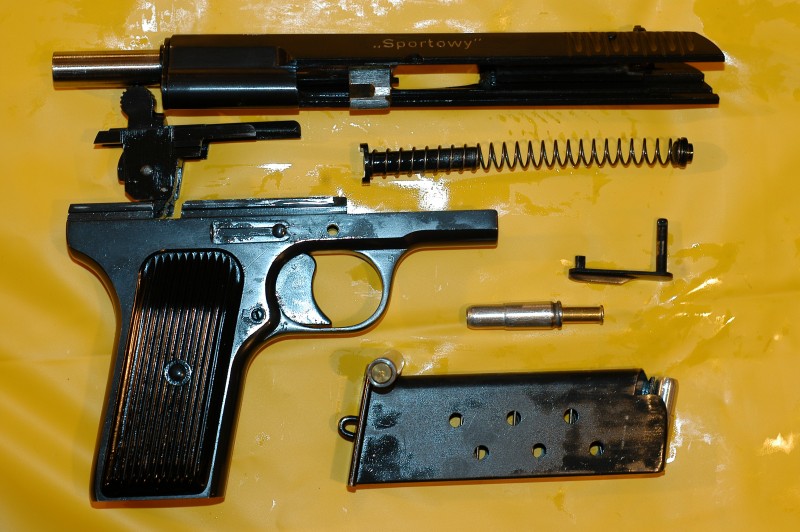

В советское время Токарев усовершенствовал "Максим" образца 1910 года, сконструировал несколько типов авиационных пулеметов. Большой заслугой конструктора является создание в довоенные годы пистолета ТТ.

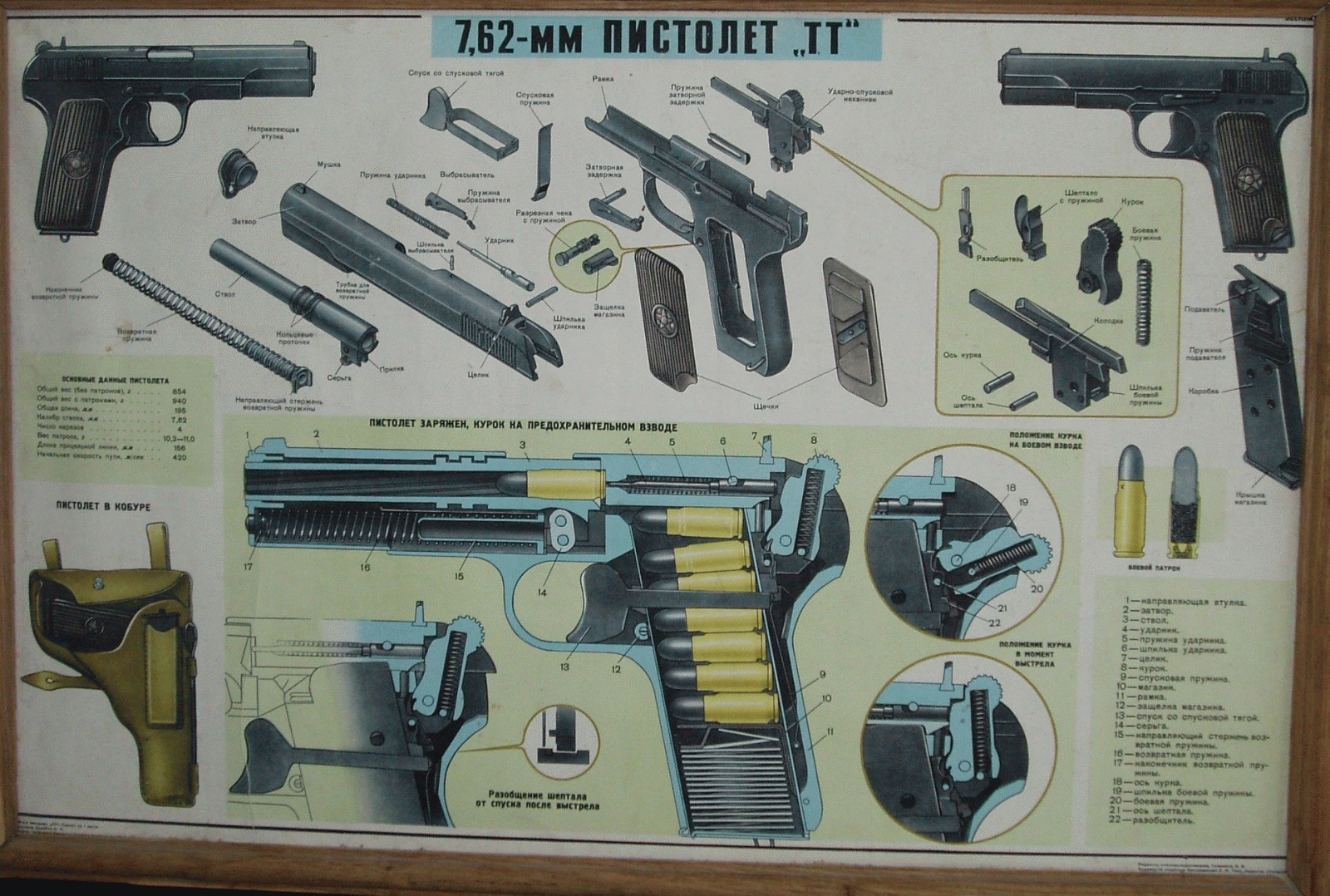

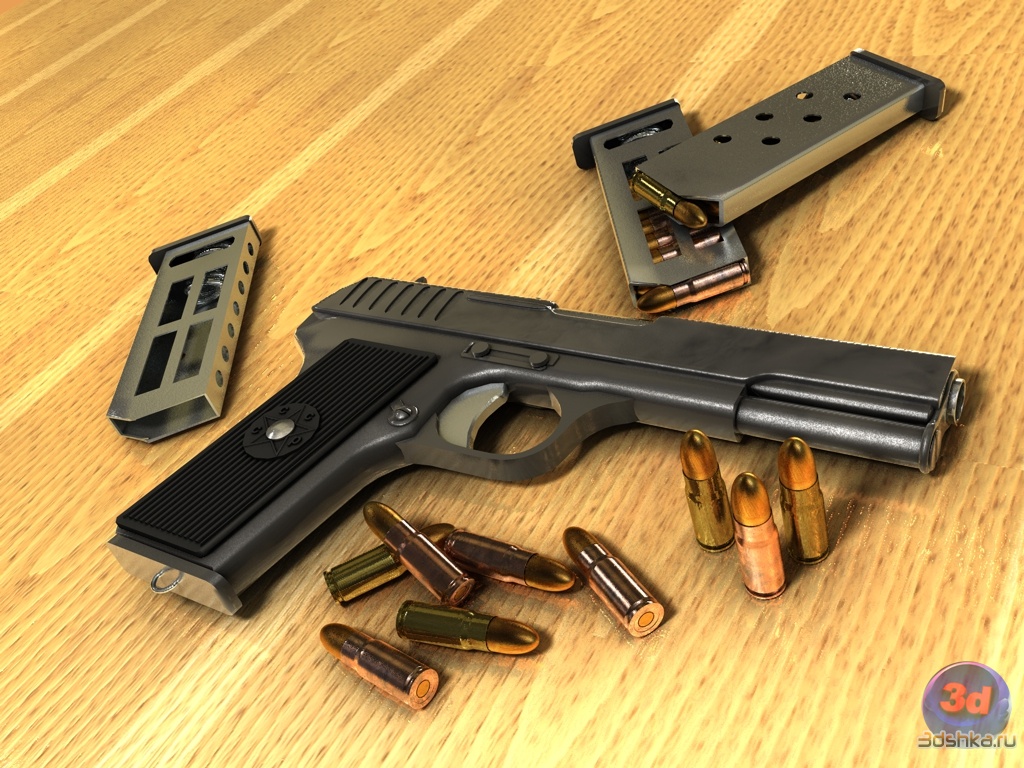

Основные характеристики ТТ

Калибр

7,62 мм

Длина

190 мм

Длина ствола

116 мм

Ширина

28 мм

Число нарезов

4

Вес без патронов

825 г

Вес с патронами

910 г

Начальная скорость пули

420 м/с

Прицельная дальность

50 м

Дальность полета пули

800—1000 м

Но главное достижение в творческой жизни Токарева – это автоматическая винтовка. В мае 1938 года Токарев представил свой, как он считал, лучший из 17 созданных им образцов винтовки.

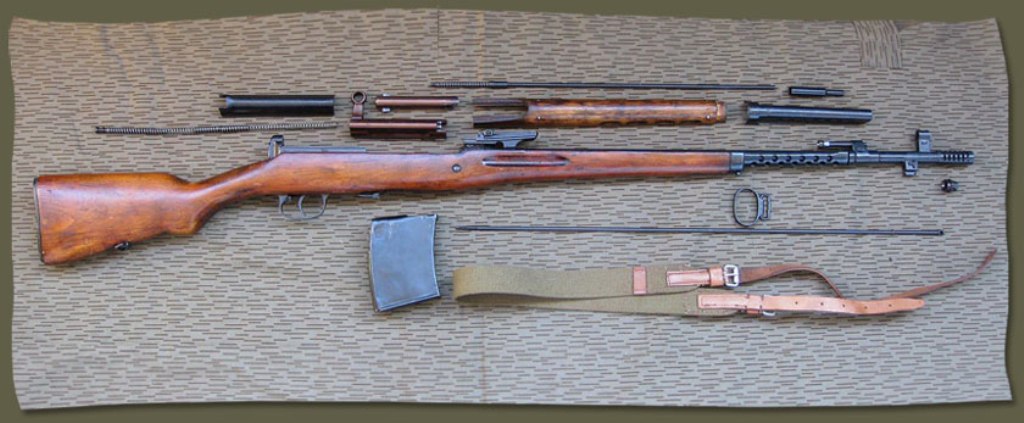

В результате испытаний его винтовка показала высокие качества и была принята на вооружение под названием "7,62-мм самозарядная винтовка системы Токарева образца 1938 года (СВТ-38)". Над ее созданием конструктор работал 30 лет. На базе этой винтовки в том же году Токаревым была разработана и снайперская винтовка с оптическим прицелом.





       Герой СССР Людмила Михайловна Павлюченко   ( 309 официально подтверждённых уничтоженных фашистов )

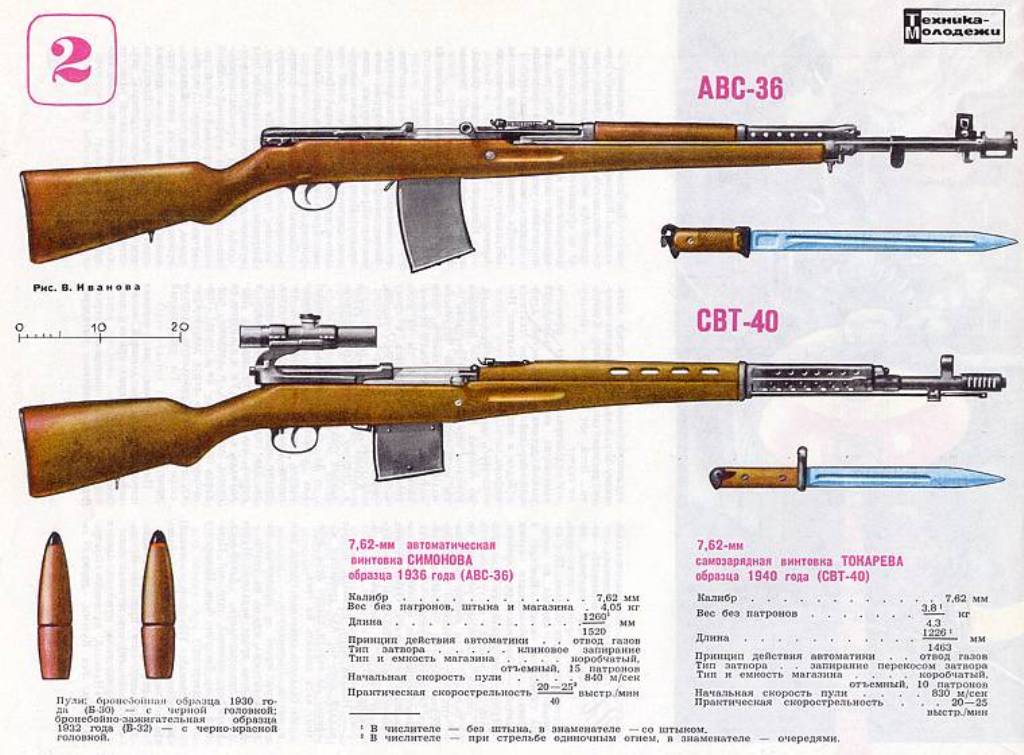

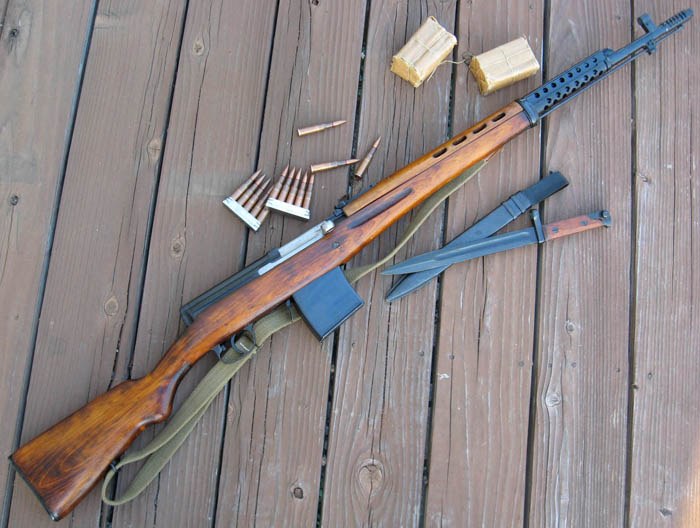

       ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СВТ-40

  • Калибр 7,62 мм
  • Длина 1226 мм
  • Длина ствола 625 мм
  • Вес 3,85 кг без штыка
  • Емкость магазина 10 патронов
  • Прицельная дальность 1500 м

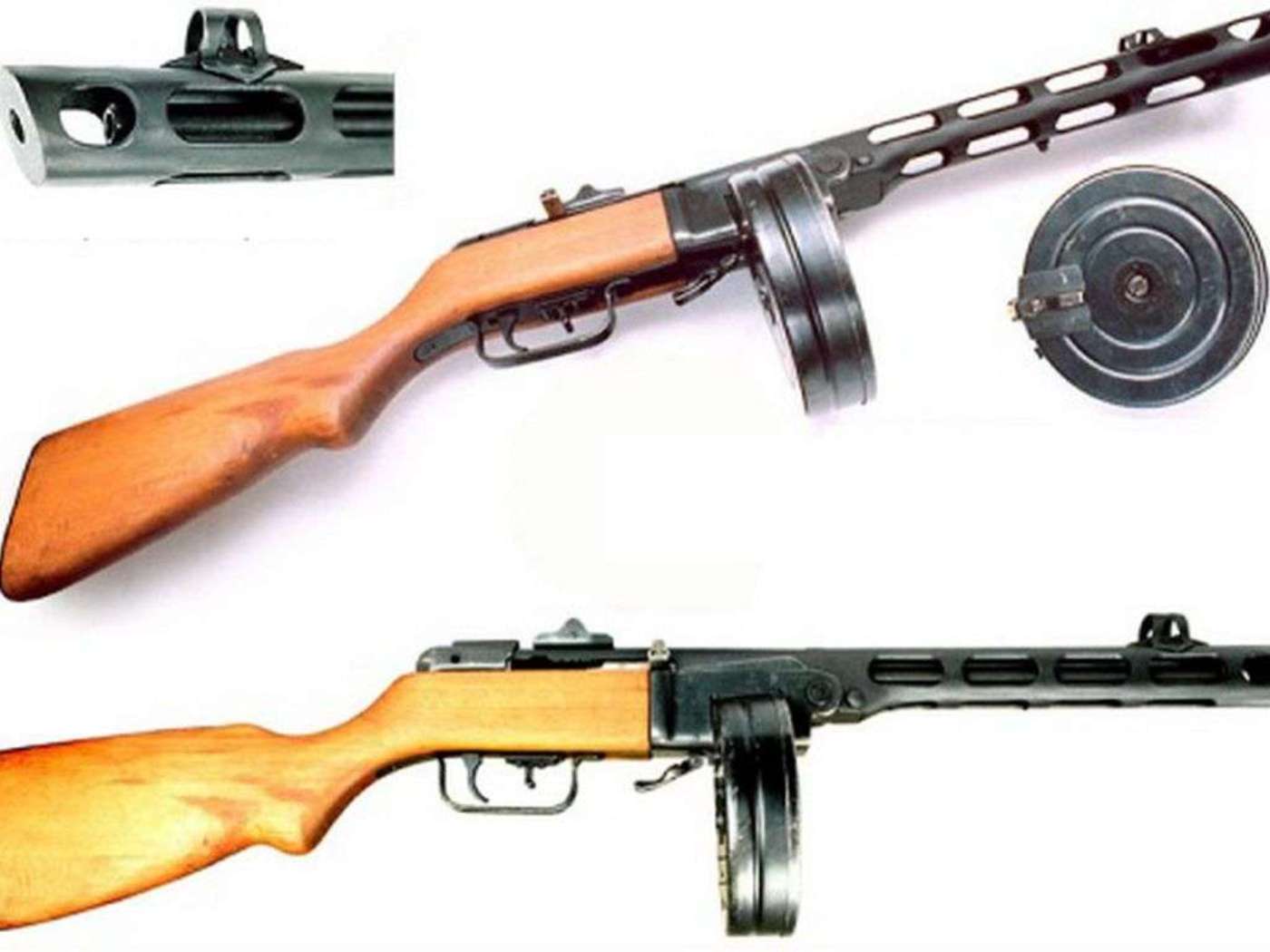

Созданию Г.С. Шпагиным знаменитого пистолета-пулемета (ППШ-41) предшествовала длительная работа над многими системами автоматического оружия совместно с В.Г. Федоровым и В.А. Дегтяревым. Это был важный этап в становлении будущего конструктора. ППШ имел неоспоримые преимущества перед существовавшими образцами. Первая партия автоматов испытывалась на фронте, непосредственно в бою. Результаты превзошли все ожидания. Командиры просили быстрее наладить массовое производство автоматов Шпагина.



                                              ТТХ ППШ-41

Длина: 843 мм.

Емкость магазина: 35 патронов в секторном магазине или 71 патрон в барабанном магазине.

Калибр: 7,62x25 мм TT.

Вес: 5,45 кг с барабаном; 4,3 кг с рожком; 3,63 кг без магазина.

Эффективная дальность: примерно 200 метров очередями, до 300 м одиночными выстрелами.

Темп стрельбы: 900 выстрелов в минуту.

Простота устройства и технологии изготовления автоматов позволила уже в 1941 году, когда часть военных заводов демонтировалась и переводилась на восток, развернуть их производство на мелких предприятиях и даже в мастерских. ППШ лишил врага преимущества перед нашей армией в автоматическом стрелковом оружии.

Значительный вклад в совершенствование отечественного стрелкового оружия внес А.И. Судаев.



                                                          Алексей Иванович Судаев

Всемирно известный М.Т. Калашников считает пистолет-пулемет Судаева (ППС) "лучшим пистолетом-пулеметом периода Второй мировой войны". Ни один образец не мог с ним сравниться по простоте устройства, надежности, безотказности в работе, удобству в эксплуатации. Судаевское оружие очень любили десантники, танкисты, разведчики, бойцы-лыжники. Для изготовления ППС требовалось в два раза меньше металла и в три раза меньше времени, чем для ППШ.

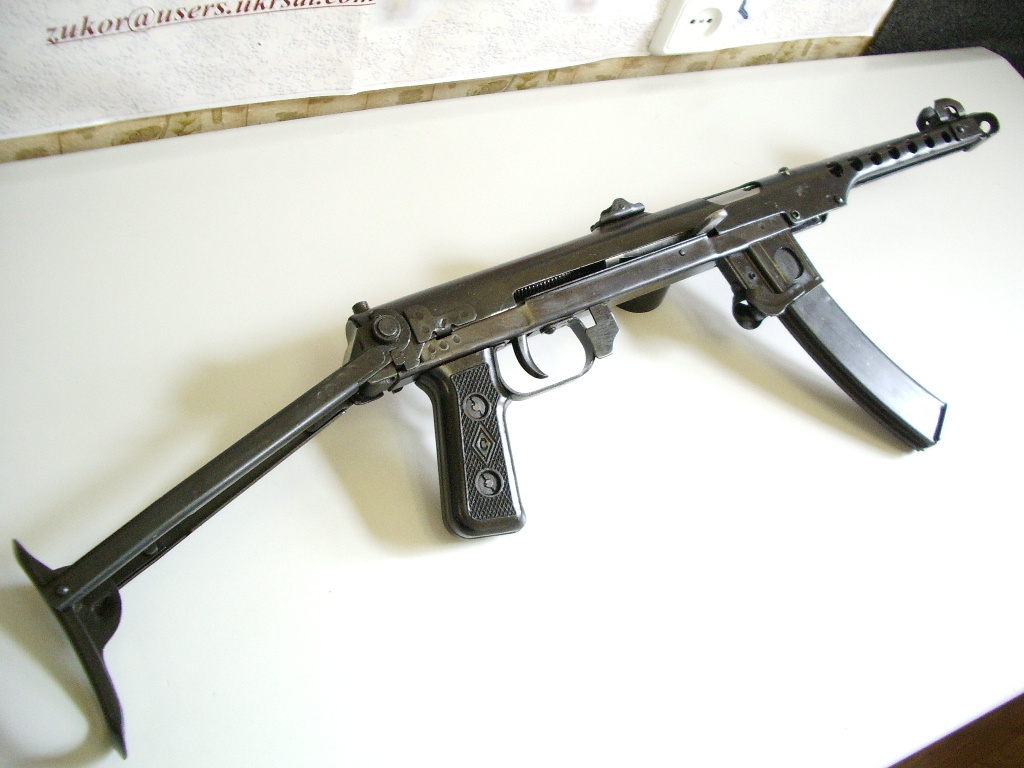

                                                                                                    ППС-43

 -                                 Характеристики  ППС-43

Калибр: 7,62x25 мм TT

Вес: 3,67 кг заряженный, 3,04 кг без патронов

Длина (приклад сложен/разложен): 615 / 820 мм

Длина ствола: 272 мм

Темп стрельбы: 700 выстрелов в минуту

Магазин: 35 патронов

Эффективная дальность: 200 метров

В первых рядах конструкторов-оружейников А.И. Судаев появился неожиданно и быстро. Уже в начале Великой Отечественной войны он разработал проект упрощенной зенитной установки, а затем стал работать над созданием пистолета-пулемета. Офицер добился, чтобы его командировали в осажденный Ленинград и непосредственно там принял участие в организации производства оружия.
