А.М. Черемухин

Первый советский вертолёт

3 сентября 1930 года успешно прошли летные испытания первого советского вертолета ЦАГИ 1-ЭА.

Поздней августовской ночью 1930 года по одному из подмосковных шоссе медленно тянулась подвода. Ломовая лошадь тянула за собой необычный прицеп: длинное, закутанное в брезент сооружение на дутых колесах с изящными спицами. Только ранним утром 3 сентября процессия достигла цели и кованые ободья подводы примяли траву Ухтомского аэродрома.

Так прозаически доставили к месту испытаний самый необычный из всех летательных аппаратов, построенных к тому времени отечественными специалистами. Под брезентовой оберткой скрывался первый советский вертолет, или, как тогда называли такие машины, геликоптер, созданный группой экспериментально-аэродинамического отдела ЦАГИ.

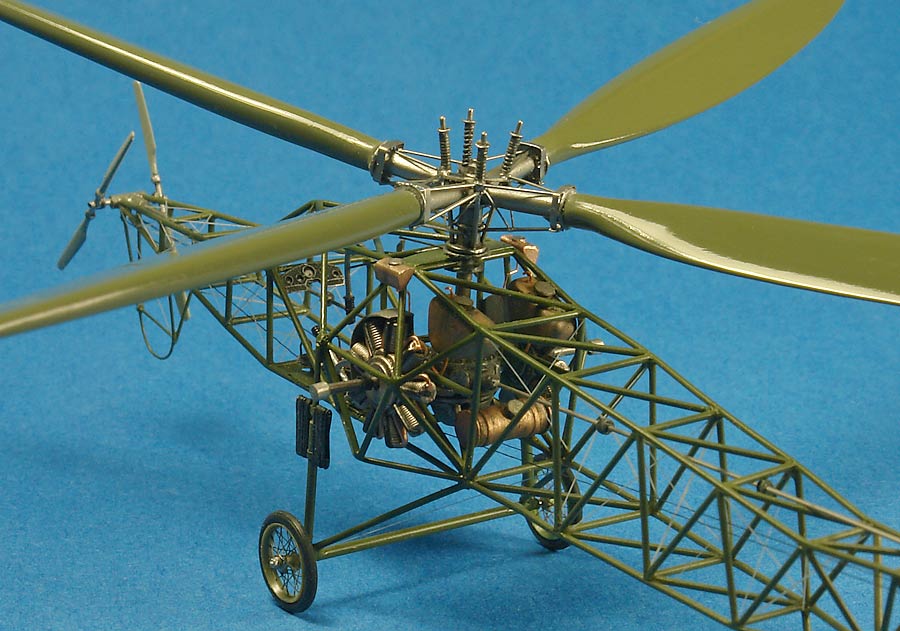

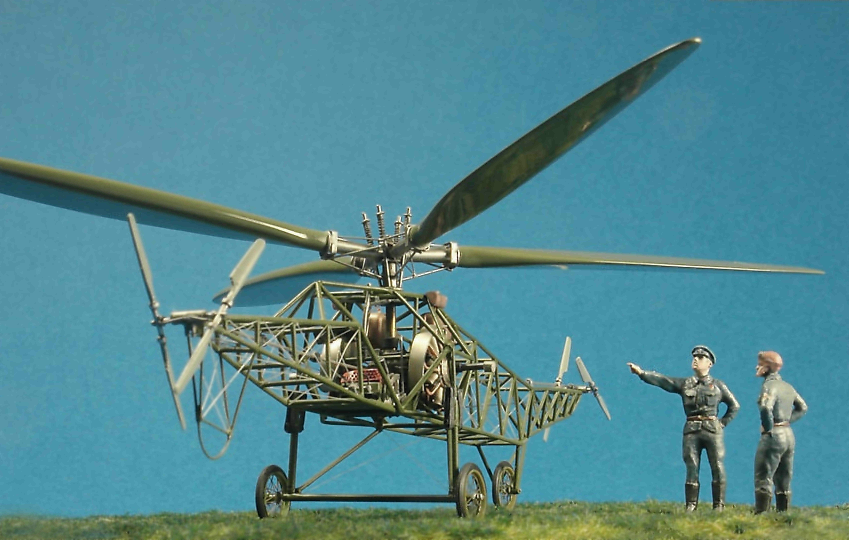

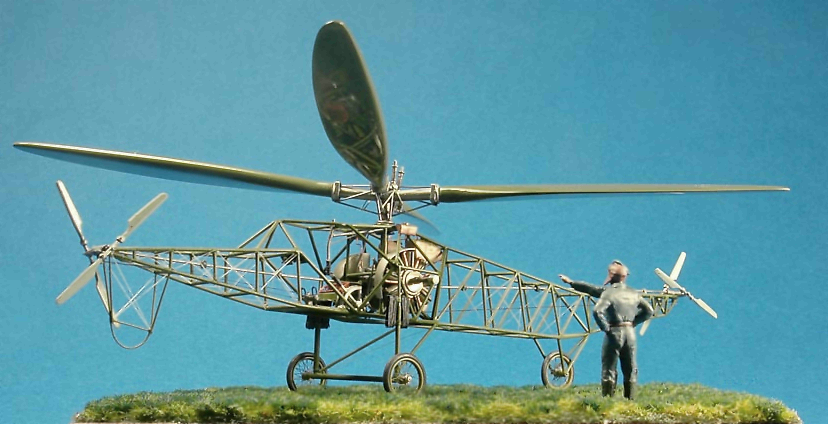

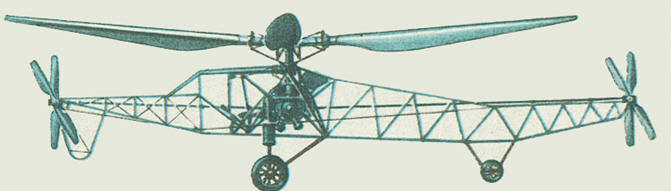

                                                                                            ЦАГИ 1-ЭА

«Имейте в виду, что проблема создания геликоптера — одна из труднейших в авиации, — сказал весной 1925 года тогдашний начальник ЭАО ЦАГИ Борис Юрьев. — Перед вами откроется интересная, увлекательная область авиационной науки и техники, но путь этот длинный и очень трудный. Нужно только глубоко верить в возможность решить эту проблему, уметь заразить этой верой всех сотрудников, бороться со скептицизмом многих и очень многих...»
Молодые сотрудники ЦАГИ в полной мере убедились, сколь прав был «патриарх» отечественного вертолетостроения: трудностей и разочарований у вертолетчиков оказалось предостаточно, но успех пришел все-таки раньше, чем можно было предположить.



                                                                      Борис Николаевич Юрьев

 В лучших традициях ЦАГИ группа не пошла по пути чистого изобретательства. Постройке машины в металле предшествовали многолетние эксперименты, имевшие целью выяснить, как работает несущий винт в непосредственной близости от земли, на режиме авторотации, какая схема — одно- или многовинтовая — сулит наилучшие результаты.

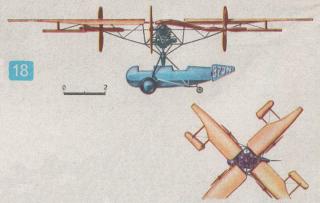

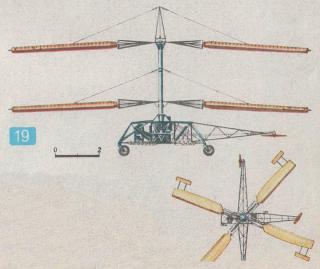

Из множества схем исследователи отобрали три, казавшиеся тогда самыми перспективными: двухвинтовую поперечную, восьмивинтовую и одновинтовую («юрьевскую») с рулевым винтом.

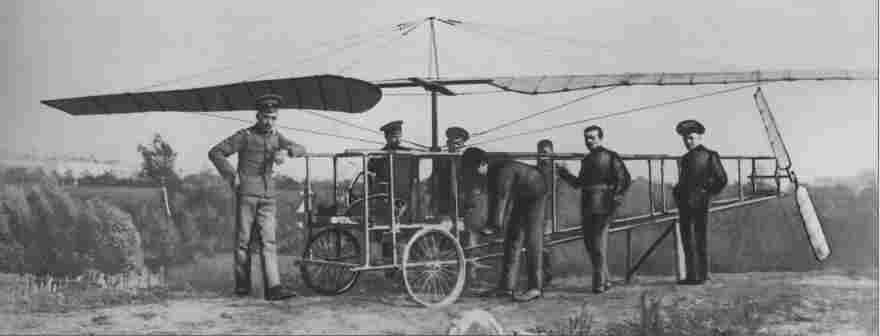

                                                                      вертолёт Б.Н. Юрьева

Геликоптеры этих трех схем, названные «фаворитами», были подвергнуты углубленной эскизной разработке, которая доводилась до такого состояния, чтобы можно было с достаточной надежностью оценить вес агрегатов для составления суммарной весовой сводки.
И этого показалось мало конструкторам, шедшим по никем еще не изведанному пути. Каждую схему они проверили экспериментально. Первую, с лопастями, снабженными для управления стабилизаторами-закрылками, испытали с помощью так называемого винтового прибора. Вторую, состоявшую из восьми совершенно одинаковых винтомоторных установок, опробовали на двух таких элементах, построив натурный стенд с винтами диаметром 2 метра. И наконец, одновинтовую исследовали, проведя обширные эксперименты с двухлопастным несущим винтом, приводимым в действие 120-сильным авиационным двигателем.

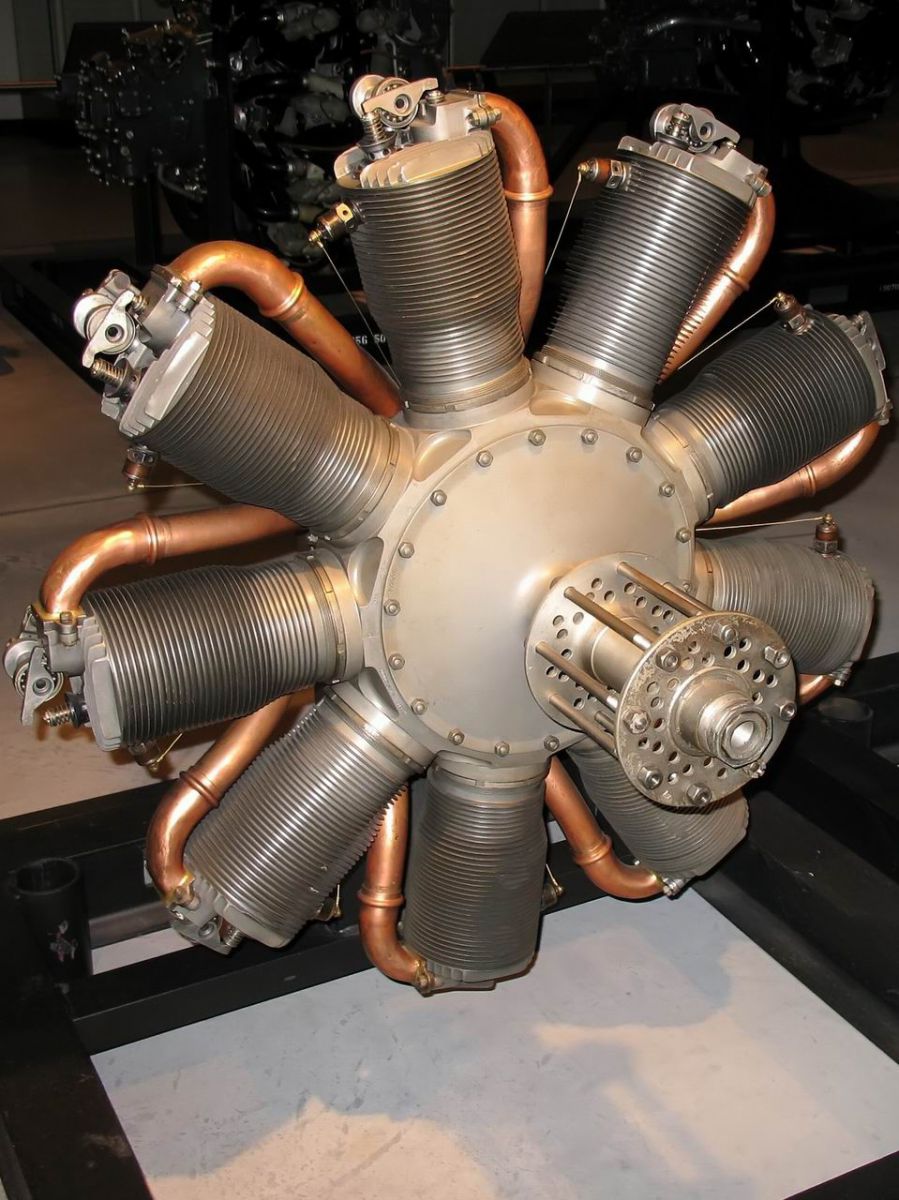

                           ротативный двигатель М-2



Только после этих и многих других работ группа под руководством военного летчика первой мировой войны, инженера-конструктора, а впоследствии профессора МАИ Алексея Михайловича Черемухина приступила в конце 1928 года к проектированию вертолета.



                                                                  Алексей Михайлович Черемухин

Алексе́й Миха́йлович Черёмухин (18 (30) мая 1895, Москва — 19 августа 1958, Паланга, Литовская ССР) — советский авиационный конструктор, создатель первого отечественного вертолёта.

           Награды СССР


         Награды Российской империи:



Иностранные награды ( Франции ):

 Военный крест 1914—1918 (Франция)

                                                                                      Биография

Родился в семье педагогов, отец Михаил Никифорович — преподаватель математики, инспектор Императорского училища Большого и Малого театров, мать Зинаида Алексеевна преподавала иностранные языки.

В 1914 году окончил с золотой медалью 5-ю Московскую классическую мужскую гимназию, поступил в Санкт-Петербургский политехнический институт.

                                                                        Военный лётчик

Когда началась Первая мировая война, Алексей Черёмухин оставил учебу в институте и поступил вольноопределяющимся в 13-й корпусной авиационный отряд в действующей армии. В июне 1915 года он был направлен в школу авиации Императорского Московского общества воздухоплавания, где попал на четырехмесячные «Теоретические курсы» Н. Е. Жуковского, что, возможно, и предопределило его будущую судьбу авиационного конструктора. Лекции читали ученики профессора, там же Черёмухин познакомился и с А. Н. Туполевым. По окончании курсов выдержал экзамен на лётчика и был направлен на юго-западный фронт в 4-й Сибирский корпусной авиационный отряд. 24 марта 1916 года произведен в чин прапорщика. В апреле 1916 года прапорщик Черёмухин совершил свой первый боевой полёт, а 12 декабря 1916 года был высочайше удостоен звания «военного лётчика». Всего до конца войны им было выполнено 140 боевых вылетов, связанных с разведкой, корректировкой огня и истребительным прикрытием.



                                                                военный лётчик А. М. Черёмухин

За мужество и отвагу был награжден орденом Св. Владимира 4-й ст. с мечами и бантом, орденами Св. Анны 2-й ст. с мечами, 3-й ст. с мечами и бантом, 4-й ст. с надписью «За храбрость», орденами Св. Станислава 2-й ст. с мечами и бантом и 3-й ст., а также высшим боевым орденом Франции — «Военным крестом».

20 декабря 1917 года Управлением Военного Воздушного Флота А. М. Черёмухин был назначен инструктором в Качинскую военную авиационную школу в Севастополе, после расформирования которой в марте 1918 года вернулся в Москву.

                                                                           Авиационный конструктор

После возвращения в Москву поступил в МВТУ (закончил его в 1923 году), с 1920 года работал лётчиком-экспериментатором в Комиссии по тяжелой авиации (КОМТА). Кроме этого, начал исследования в области методов расчета продольной устойчивости самолёта.

С 1918 работал в Центральном аэрогидродинамическом институте, где принимал участие в конструировании и постройке первых советских самолётов (1918-22). Конструктор и испытатель первых советских вертолётов (1927-35), руководитель «геликоптерной группы» ЦАГИ. Результатом работы этой группы стал первый управляемый вертолёт ЦАГИ-1ЭА, совершивший свой первый полёт в сентябре 1930 года.

14 августа 1932 года А. М. Черемухин установил на первом советском вертолёте ЦАГИ 1-ЭА неофициальный мировой рекорд высоты полёта — 605 м. С 1938 в опытном КБ А. Н. Туполева; с 1953 заместитель генерального конструктора.

                                                                Награды и звания

Награжден тремя орденами Ленина, двумя орденами Трудового Красного Знамени, орденом Красной Звезды, медалями.

Лауреат Ленинской премии (1957), дважды лауреат Сталинской премии (1949, 1952).

Заслуженный деятель науки и техники РСФСР (1947).

Доктор технических наук (1937), профессор (1934).

                                                                Увековечение памяти

В 1982 ЦК ДОСААФ учредил переходящий приз — кубок Черёмухина и медаль его имени за достижения в вертолётном спорте.



В 1988, в Люберцах, на месте, где находился аэродром, с которого в 1932 году А. М. Черемухин поднялся на первом советском вертолёте ЦАГИ-1Э на рекордную высоту 605 метров, установлена мемориальная стела с памятной доской.

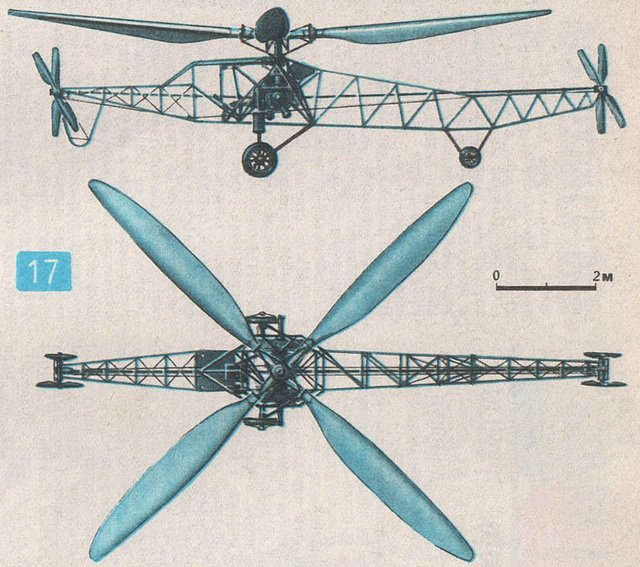

В июле 1930 года, создав уникальные, чисто геликоптерные агрегаты — четырехлопастный несущий винт, центральный редуктор, муфты свободного хода, другие элементы сложной, разветвленной трансмиссии, — специалисты начали натурные испытания машины. Ее необычности была под стать и обстановка, в которой прошли первые запуски; не рискуя перебазировать вертолет сразу на аэродром (вдруг понадобятся серьезные переделки), коллектив, строивший геликоптер, обосновался на втором этаже недостроенного здания ЦАГИ. Там в присутствии пожарного с полным комплектом огнетушительных средств Черемухин — по совместительству пилот экспериментального аппарата ЦАГИ 1-ЭА — провел первые, пока лишь наземные его испытания. После этих испытаний и состоялся ночной марш к Ухтомскому аэродрому, выделенному для летных испытаний новой машины по распоряжению заместителя наркома по военным и морским делам М.Н. Тухачевского.



                                                              Михаил Николаевич Тухачевский

В истории первого советского вертолета, превзошедшего по своим данным все зарубежные конструкции тех лет, немало и драматических и героических страниц. Но не случайно я так подробно остановился на предыстории машины. Углубленная проработка дала свои всходы, и аппарат, ставший вехой в мировом вертолетостроении, очень быстро продемонстрировал невиданные прежде летные качества.

Уже в сентябре 1930 года Черемухин свободно маневрирует на вертолете в 10—15 метрах от земли, а поздней осенью летает на 40—50 метрах, в 2—2,5 раза превзойдя официальный мировой рекорд, установленный в том же году на итальянском геликоптере Асканио. Спустя два года ЦАГИ 1-ЭА стал подниматься почти на 30-метровую высоту, а тихой августовской ночью 1932 года достиг фантастической высоты 605 метров.

Этот рекорд в 34 раза превосходил итальянский.

ЦАГИ 1-ЭА, как и другим геликоптерам, построенным специалистами этого всемирно известного научного центра, не суждено было стать прототипами серийных машин, но без них невозможно представить становление советской школы вертолетостроения.

В первых трудах над первенцем выросли выдающиеся ученые и конструкторы, такие, например, как А.М. Изаксон, К.А. Бункин, А.Ф. Маурин, Г.И. Солнцев и И.П. Братухин, впоследствии профессор МАИ, лауреат Государственной премии, главный конструктор вертолетов Омега , и многие другие, чьи имена навечно вписаны в историю нашего авиастроения.



Модификация

  1-ЭА

Диаметр несущего винта, м

  11.00

Длина, м

  12.80

Высота, м

  3.38

Масса, кг



  пустого самолета

  982

  максимальная взлетная

  1145

Тип двигателя

  2 ПД М-2

Мощность, л.с.

  2 х 120

Максимальная скорость, км/ч

  30

Дальность полета, км



Статический потолок, м

  605

Экипаж, чел

  1
