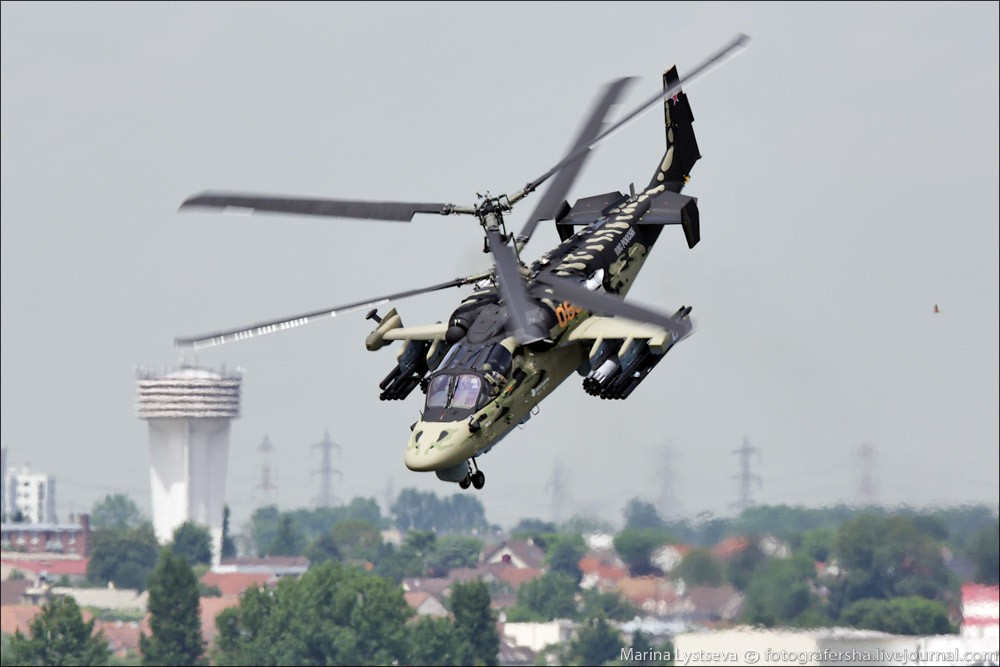

Ка-52 " Аллигатор "

·                                 Александр Младенов о вертолете Ка-52 «Аллигатор»·

Известный зарубежный авиационный обозреватель Александр Младенов посвятил большую статью ударному вертолету Ка-52.
В декабре 2010 г. руководство российской армейской авиации сообщило о долгожданном принятии на вооружение боевого вертолета Ка-52 «Аллигатор», а первые поставки в строевую часть состоялись в мае 2011 г.

В августе 2003 г. тогдашний главком ВВС В. Михайлов публично подтвердил готовность ВВС изыскать средства на разработку боевого вертолета нового поколения.

                                                                   Владимир Сергеевич Михайлов

Не один, а два боевых вертолета должны были поступить на замену сильно загруженных и изношенных вертолетов Ми-24.

Информированные обозреватели сначала решили, что это заявление является очередной пиар-акцией российских военных или в лучшем случае искренним выражением тайной мечты генерала. Но сегодня, спустя девять лет после этого события, мечта сбылась и армейская авиация, входящая в состав ВВС России, получает три типа боевых вертолета: Ка-52, Ми-28Н и Ми-35М.

Двухместный вертолет соосной схемы Ка-52 (код НАТО: «Hokum-B») является наиболее совершенным из всей троицы. Изначально планировалась закупить для российских ВВС ограниченное число этих вертолетов, которые должны были поддерживать силы специальных операций, но в итоге численность Ка-52 в армейской авиации превысит таковую Ми-28Н.

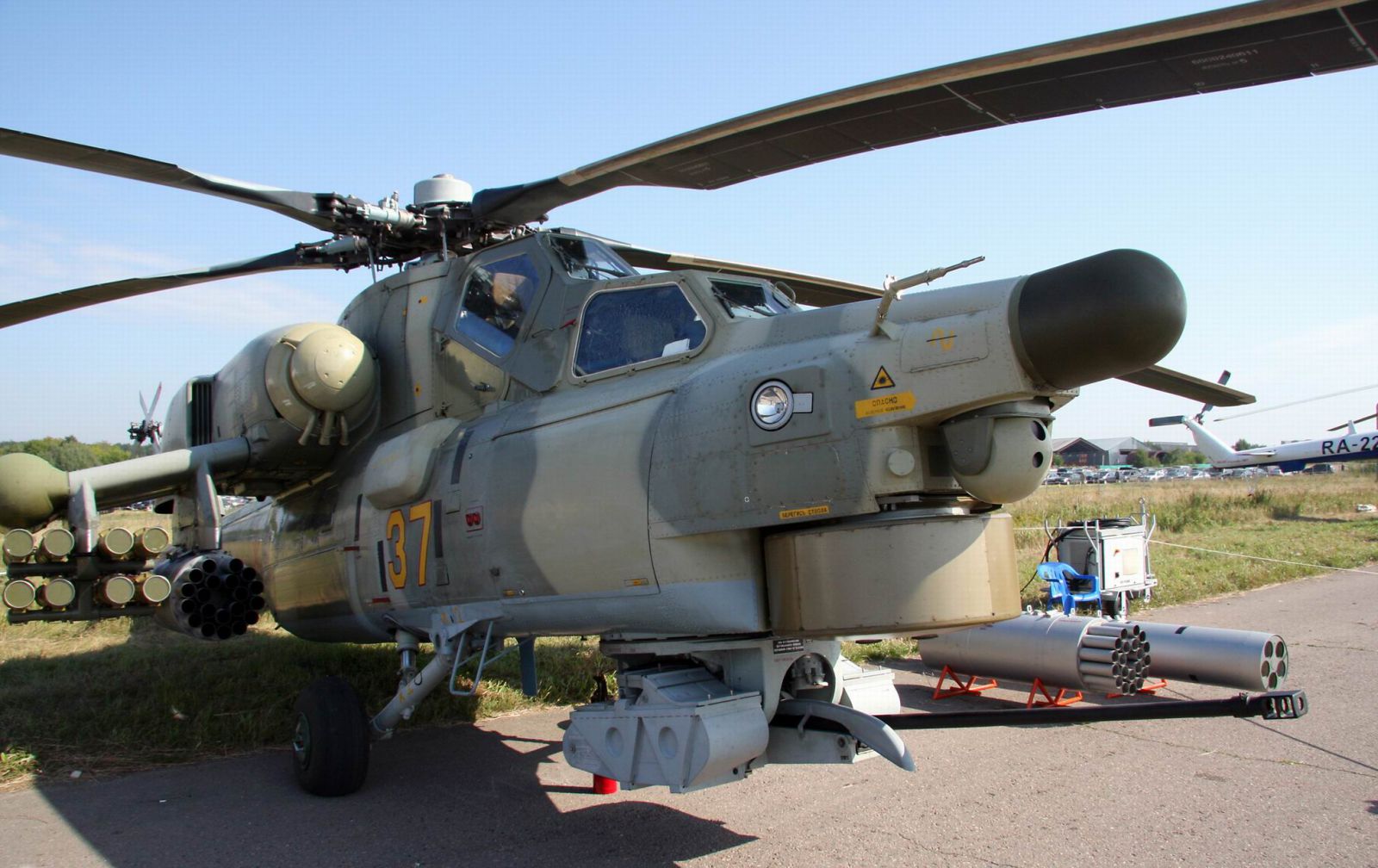

                  Ми-28Н “ Ночной охотник “  ( про Ми-28 смотрите на сайте :Шпоры по ОВС - Боевая техника - Ми-28 )

Ка-52 может применять тяжелые системы управляемого и неуправляемого оружия, оснащен современным (по крайней мере, по нынешним российским стандартам военной электроники)

круглосуточным обзорным комплексом и системой обмена данными. Этот двухместный вертолет позиционируется как особенно эффективный в нерегулярных боевых действиях

(противопартизанской войне — и намного более приспособленный для этого, чем его предшественник, одноместный Ка-50, а также устаревший Ми-24), а также весьма эффективный для борьбы с танками и непосредственной поддержки войск.

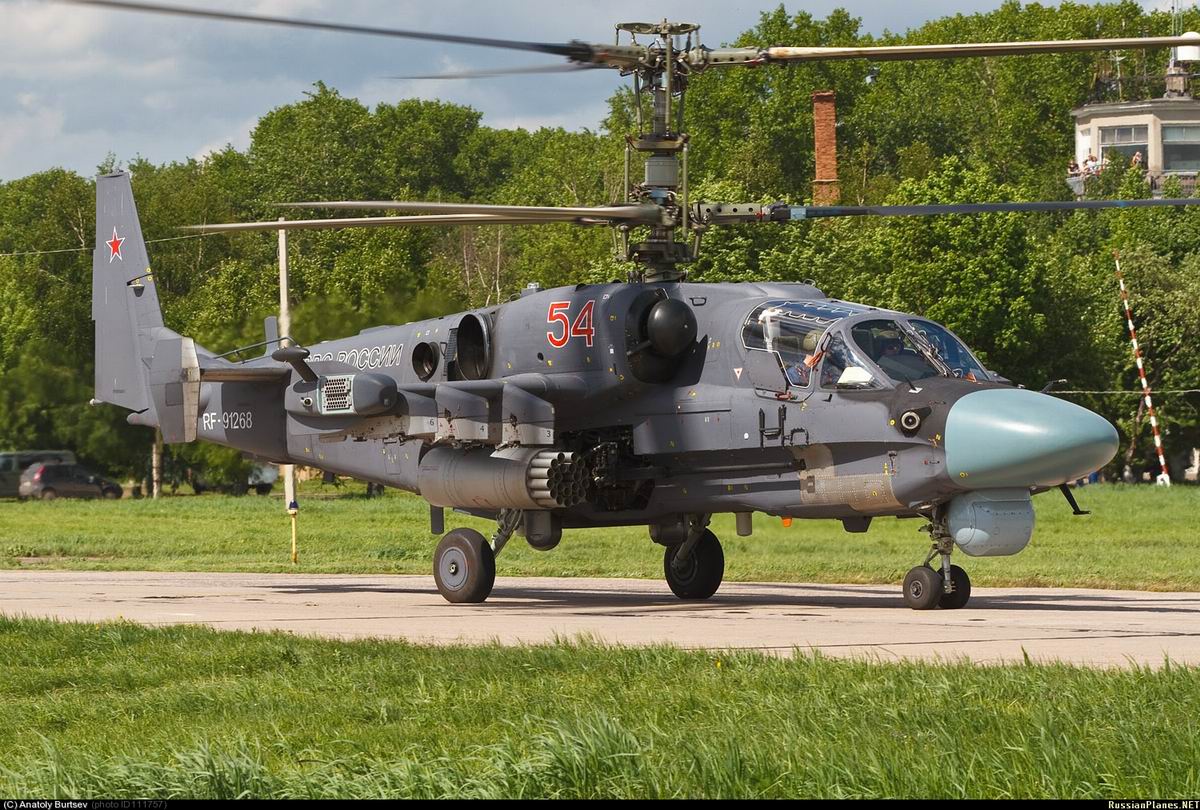

Начальная партия из 12 Ка-52 для армейской авиации была заказана в 2009 г., и в декабре 2010 г. первые четыре вертолета были приняты заказчиком и переданы в 344-й Центр боевого применения и боевой подготовки в Торжке.

Эти вертолеты использовались для подготовки инструкторов, которые будут обучать летчиков строевых частей. Другой задачей Центра является разработка новых тактических приемов для «Аллигатора». Оставшиеся восемь вертолетов из этой партии были переданы в 2011 г. в первую строевую эскадрилью, перевооружившуюся на новый тип и приписанную к 575-ой авиабазе в Черниговке на Дальнем Востоке. К октябрю 2011 г. эскадрилья насчитывала 12 вертолетов. В производстве находятся новые вертолеты из партии в 36 вертолетов, четыре из них были произведены в 2011 г. Последние вертолеты из этой партии планируется передать заказчику к концу 2013 г.

Сообщалось, что в конце 2011 г. закончились государственные совместные испытания Ка-52 и что вертолет имеет полностью доведенную авионику, которая включает в себя миллиметровую РЛС «Арбалет-52», круглосуточную гиростабилизированную оптико-электронную систему ГОЭС-451 и полностью работоспособный бортовой комплекс обороны «Витебск».

Хотя ни одна из этих современных систем не была установлена на вертолеты первой партии, переданные в конце 2010 — начале 2011 г., есть планы по их установке на эти вертолеты.

                                                    Предшественник Ка-52

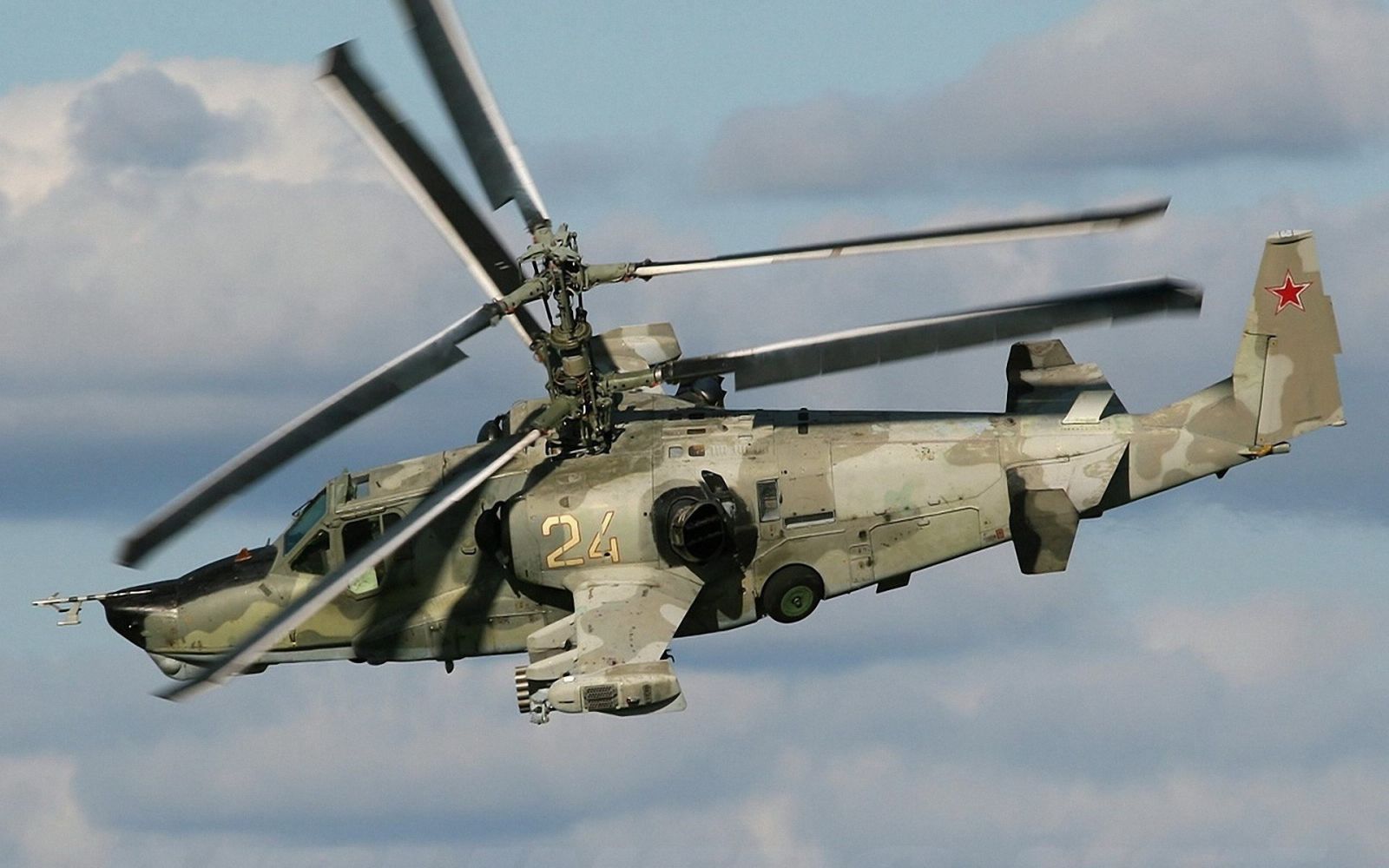

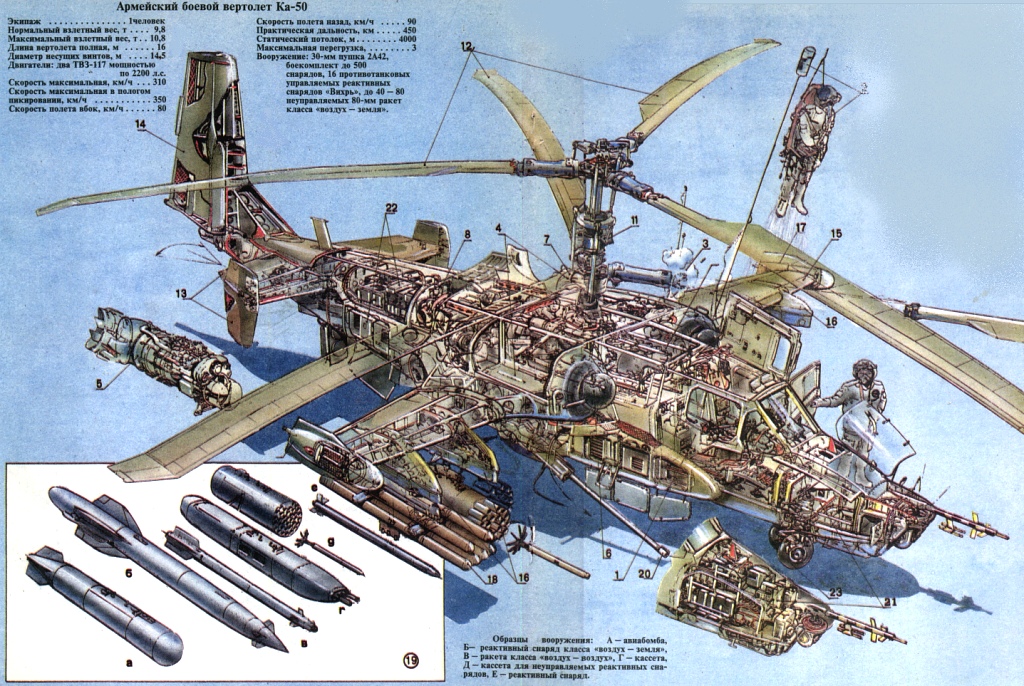

                                                                      КА-50 “ Чёрная акула “

Вертолет Ка-50 (код НАТО «Hokum») совершил первый полет в 1982 г., а в начале 1990-х гг. он был выбран в качестве нового ударного вертолета для российских ВВС, который был призван дополнить, а потом и заменить Ми-24. Ка-50 был принят на вооружение в 1995 г., в том же году первый вертолет поступил на вооружение ЦБПиПЛС в Торжке. Вскоре финансирование закончилось, в результате в 1990-е гг., вероятно, было произведено только четыре Ка-50.

Еще четыре вертолета были поставлены в 2008 и 2009 гг. Два Ка-50 применялись в Чечне в период с декабря 2000 по март 2001 г. Основная причина, по которой вертолеты были направлены туда, заключалась в том, что КБ Камова и ВВС хотели оценить соосную схему нового боевого вертолета в реальных боевых условиях. Вертолеты совершили в Чечне 14 боевых вылетов, в ходе которых совершили более ста заходов на цель, израсходовав 929 80-мм НУРС и 16 30-мм снарядов, а также три ПТУР «Вихрь-1». Все выпущенные боеприпасы поразили свои цели.

                                                                                         Развитие

Разработка двухместной версии базового одноместного Ка-50 началась в 1994 г. под руководством генерального конструктора КБ Камова С.В. Михеева.

                                                                    Сергей Викторович Михеев

Он известен как отец Ка-50 и является самым долго работающим главным конструктором в современной российской авиационной индустрии, возглавляя КБ Камова на протяжении более 40 лет.

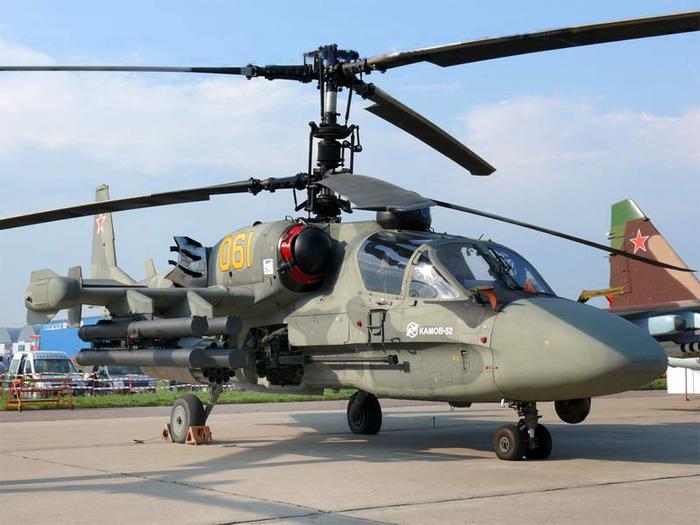

Прототип Ка-52 с серийным номером «061» совершил первый полет 25 июня 1997 г. под управлением шеф-пилота КБ Камова А. Смирнова. Вертолет интенсивно использовался для проведения различных испытаний, а также участвовал в рекламных акциях. Поэтому состав датчиков и БРЭО мог меняться несколько раз в году. В 2003 г. он завершил государственные летные испытания по подтверждению заявленных летных характеристик. В 2006 г. министерство обороны России выделило средства на развитие различных систем вертолета, а также создание производственной линии на ААК «Прогресс» в г. Арсеньеве.

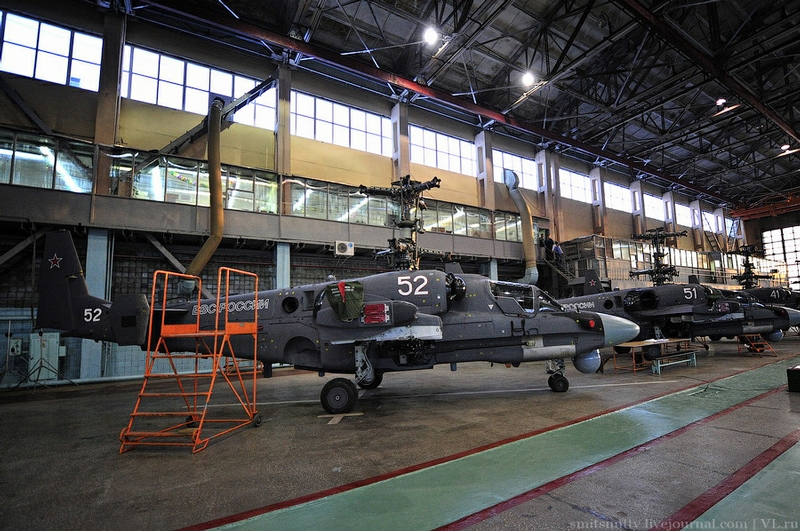

                                                                     сборочный цех “ Прогресса “

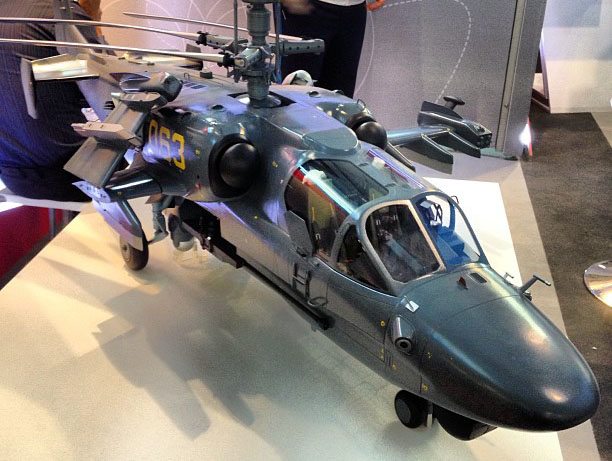

Второй прототип Ка-52 («062»), построенный на «Прогрессе», впервые поднялся в воздух в июне 2008 г., а третий прототип («063»), который стал первым предсерийным вертолетом, совершил первый полет в октябре того же года. За ним последовало еще три экземпляра (№№ «051-053»), и все вертолеты приняли участие в заключительном этапе государственных совместных испытаний вертолета, которые проводились российскими ВВС при участии КБ Камова и успешно завершились 20 ноября 2011 г. Это дало возможность приступить к полномасштабному выпуску вертолета, оснащенного РЛС, системой обмена данными и двумя типами ПТУР.

Соосная схема винтов, на которой специализируется КБ Камова, позволяет вертолету иметь меньшие размеры и вес по сравнению с вертолетами обычной схемы. При сравнении вертолетов с соосной и обычной схемой идентичной массы и одинаковой мощности двигателей, можно увидеть, что размеры вертолета соосной схемы на 35—40% меньше. Отсутствие рулевого винта означает отсутствие приводов хвостового руля и соответствующей трансмиссии, которые тянутся за пределы ометания несущего винта. Это является важным фактором для безопасности полета и боевой живучести.

Э.А. Петросян, заместитель главного конструктора КБ Камова, объяснял: «При сравнении уровня безопасности вертолетов соосной и классической схем следует учитывать многочисленные факторы, такие как надежность, прочность, сопротивление усталостным явлениям и боевая живучесть. Следует отметить важность «человеческого фактора» в обеспечении безопасности полета. В этом отношении соосная схема Ка-52 имеет преимущества благодаря простоте управления, лучшей маневренности, а также более высоким аэродинамическим характеристикам по сравнению с вертолетами классической схемы. Более того, потеря киля или руля направления, например, из-за жесткой посадки в режиме авторотации, не сильно повлияет на безопасность полетов».

При проектировании Ка-52 изначальная задача заключалась в достижении максимальной унификации с Ка-50. В итоге ее уровень достиг 85%, а первые партии серийных Ка-52 были построены с использованием задела Ка-50 по фюзеляжам и комплектующим.

                                Защита экипажа и размещение пилотов «бок о бок»

Ка-52 является единственным боевым вертолетом в мире, в котором применено размещение членов экипажа «бок о бок». Это сделано в результате обобщения практики летчиков-испытателей торжковского ЦБПиПЛС, имеющих огромный налет и опыт боевого применения Ми-8 («бок о бок») и Ми-24 («тандемное расположение»). Признанный шеф-пилот КБ Камова и бывший военный летчик-испытатель А.С. Папай, имеющий налет более 7700 часов, поддерживает мнение своих предшественников: «Могу подтвердить, что когда летчики располагаются бок о бок, взаимодействие происходит быстрее, удобнее и проще по сравнению с тандемной схемой.

                                                                       Александр Сергеевич Папай

В большинстве случаев они понимают друг друга вообще без слов, используя только жесты — это так называемое «чувство локтя»«. Его мнение также разделяют и имеющие боевой опыт ветераны Федеральной Службы Безопасности, в ходе контртеррористической операции в Чечне выполнявшие в условиях сложного рельефа чрезвычайно успешные ночные вылеты на модифицированном вертолете Ми-8МН, вооруженном ракетами и способном применяться круглосуточно. Они оценили расположение пилотов «бок о бок» благодаря лучшему контролю за обстановкой и намного более эффективному обмену информацией в ходе напряженных вылетов при поиске и уничтожении управляемым вооружением хорошо замаскированных целей.

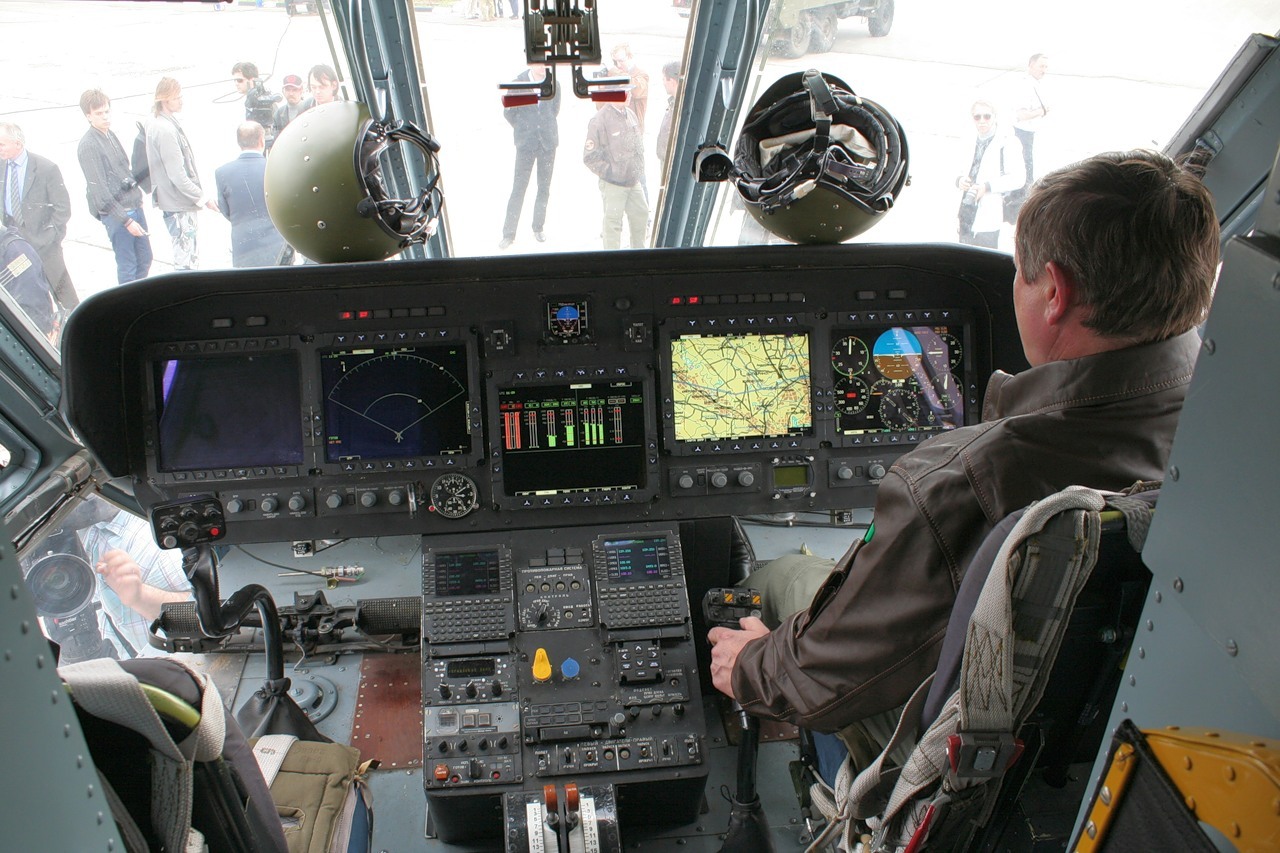

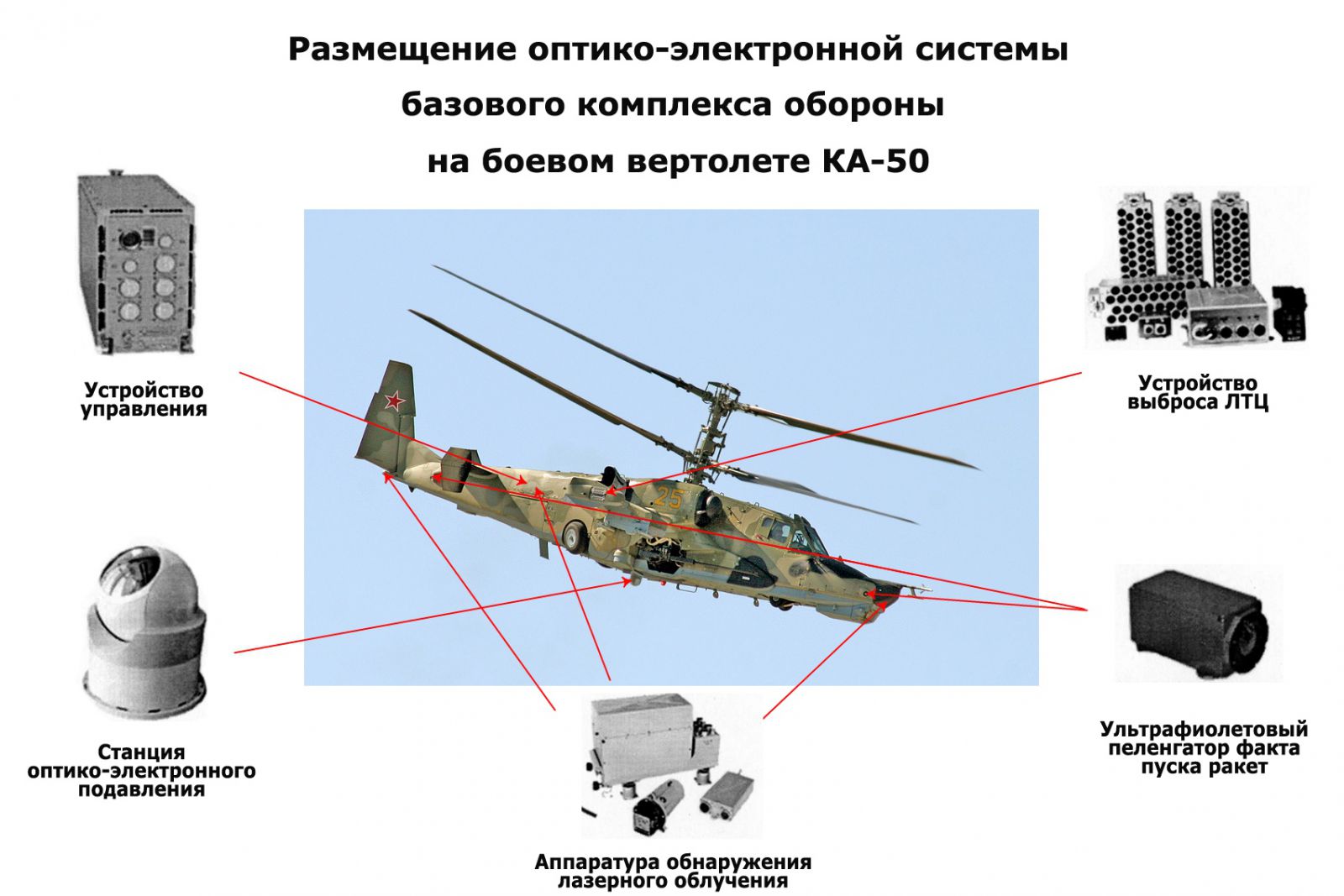

Кабина пилотов Ка-52 отличается от Ка-50. Изогнутое боковое остекленение пилотской кабины Ка-52 выдерживает попадания пуль калибра 12,7-мм, дополнительная защита обеспечивается за счет накладных боковых броневых плит. Дополнительная защита обеспечивается размещением пилотов бок о бок, тем самым они закрывают друг друга от осколков снарядов и ракет, летящих сбоку.

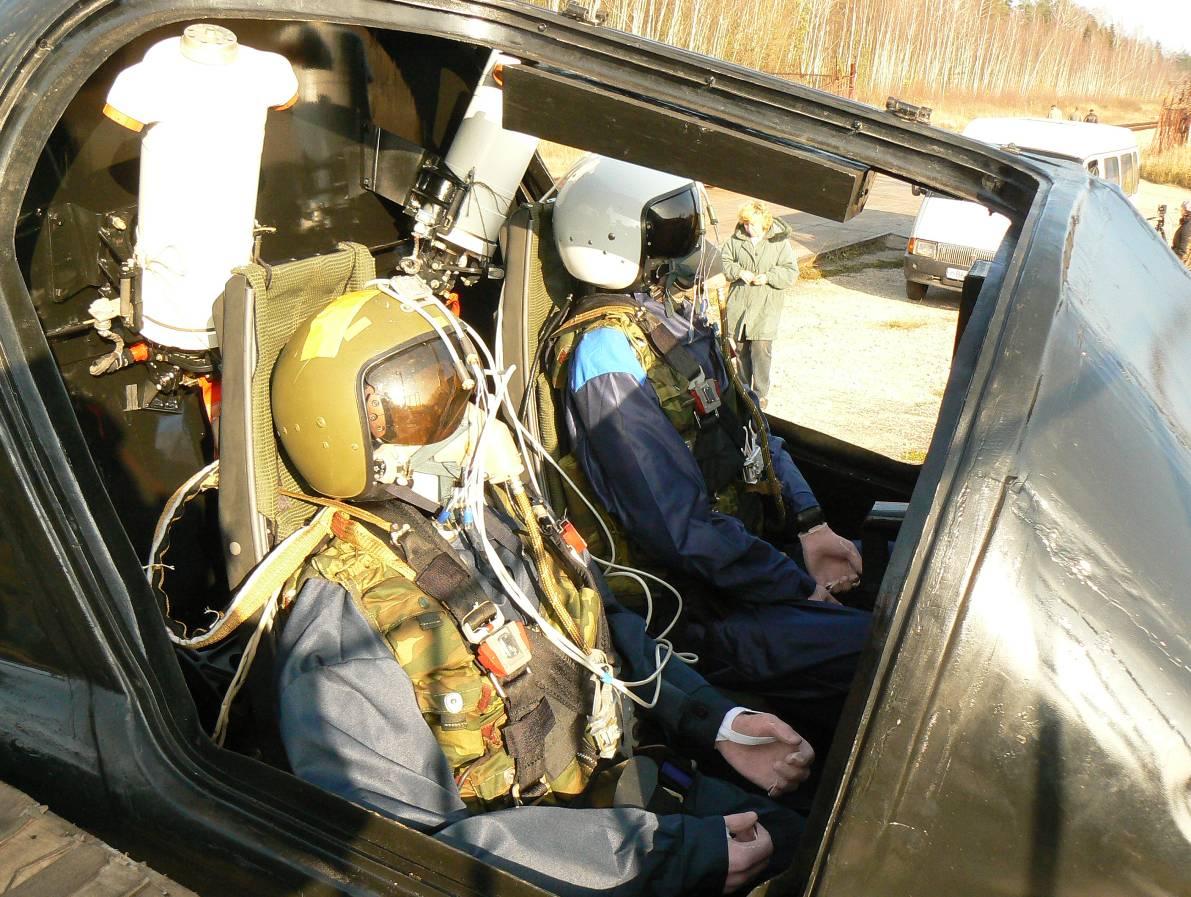

Этот звучащий жестоко принцип является детищем генерального конструктора С. Михеева. Такой подход повышает вероятность того, что хотя бы один член экипажа выживет при подрыве вражеского боеприпаса сбоку вертолета. При традиционном расположении пилотов риск для них значительно выше.

По словам Михеева, носовая часть вертолета защищена от снарядов калибра до 20 мм, и он утверждает, что масса брони в наборе Ка-52 меньше, чем на имеющем такую же защиту вертолете тандемной схемы. Дополнительная защита прикрывает наиболее уязвимые части вертолета: к примеру, лопасти винта выдерживают попадания 20-мм снарядов. Другие меры безопасности включают в себя испытанные катапультируемые кресла пилотов К-37-800 (также установленные на одноместном Ка-50), которые обеспечивают одновременное покидание вертолета обоими летчиками. При вынужденной посадке шансы экипажа на выживание повышаются за счет комбинации из жесткого энергопоглощающего шасси и ударопрочных кресел.

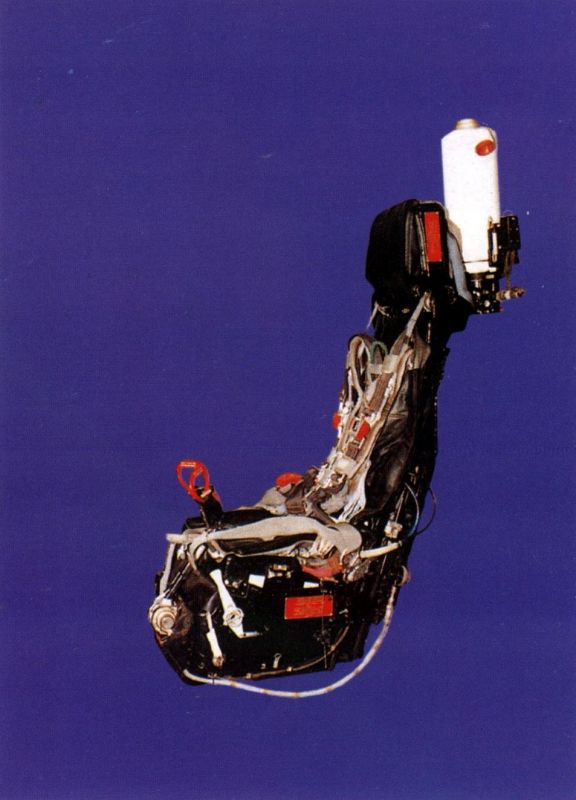

                                                                катапультируемое кресло К-37-800

                                                         Улучшенный прицельный комплекс

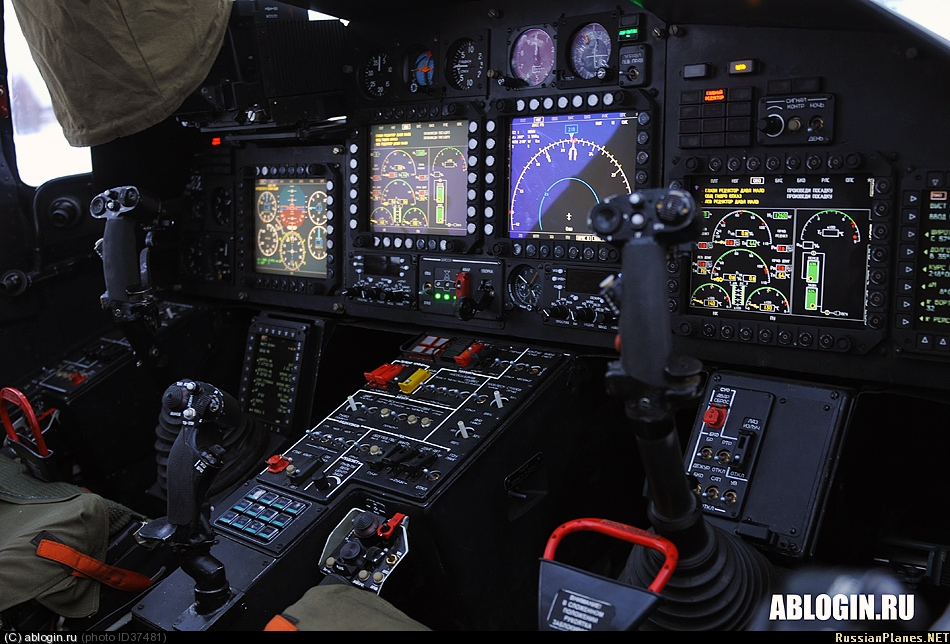

На Ка-52 установлен интегрированный бортовой комплекс электронного оборудования с открытой архитектурой «Аргумент-52» (также известный как БРЭО-52), который базируется на интерфейсе ГОСТ Р 52070-2004 (эквивалент стандарта Mil-Std-1553B). В распоряжении пилотов находятся пять цветных ЖК-дисплеев на приборной доске плюс один монитор меньших размеров между ног на месте левого летчика. Также имеется индикатор на фоне лобового стекла ИЛС-31 для левого пилота, который используется для пилотирования вертолета и наведения оружия по курсу. Система нашлемного целеуказания для наведения бортового оружия находится на стадии разработки, но до сегодняшнего момента российская электронная промышленность так и не смогла создать подобные системы, сопоставимые с западными аналогами.

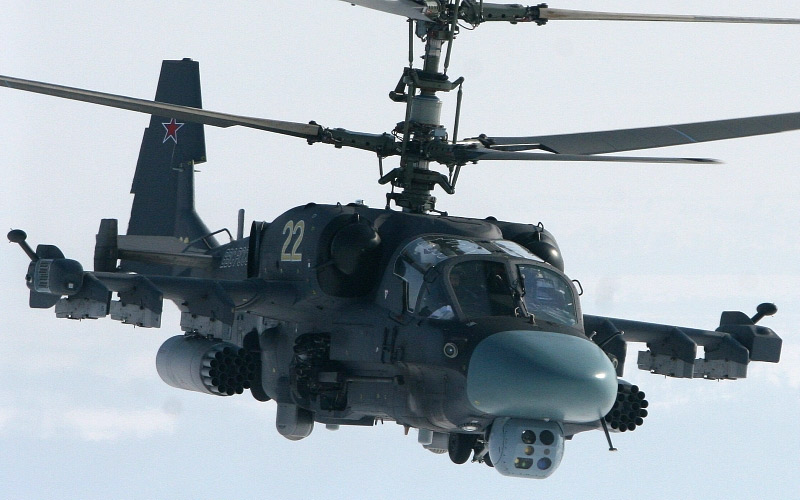

Гиростабилизированная оптико-электронная система ГОЭС-451 производства УОМЗ установлена в носовой части вертолета и оснащена ТВ-камерой (с широким и узким полем зрения), тепловизором, лазерным дальномером-целеуказателем, датчиком лазерного облучения и системой наведения ПТУР. В окончательном варианте на Ка-52 слева от ГОЭС-451 установлен меньший по размеру «шарик» системы ТОЭС-520, которая имеет ТВ-камеру и тепловизор, применяемые для ночных полетов. Освещение кабины позволяет применять очки ночного видения, пилоты Ка-52 обеспечиваются очками ночного видения 3 поколения ГЭО-ОНВ-1-01К, разработанными компанией «Геофизика-НВ».

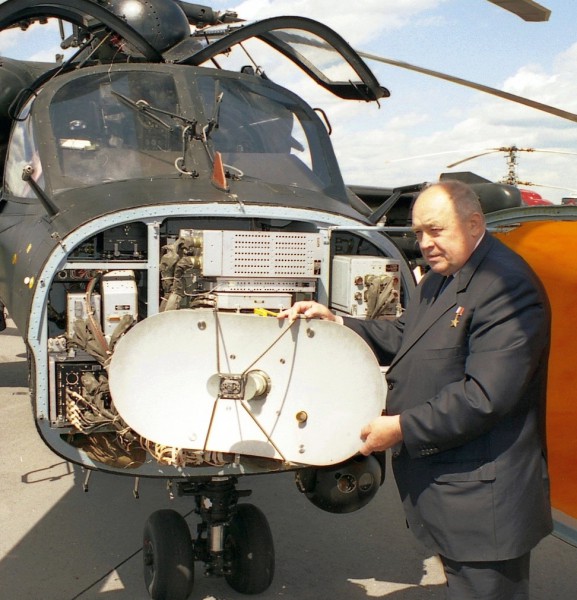

РЛС «Арбалет-52» Х-диапазона (длина волны — 8 мм) разработана компанией «Фазотрон-НИИР» и применяется для полетов ночью и в плохих метеоусловиях, обеспечивает обнаружение препятствий и позволяет осуществлять полет на сверхмалых высотках и в режиме картографирования местности и выявления целей. РЛС обладает возможностью индикации движущихся целей и может применяться на минимальных высотах от 10 до 50 метров.

По словам Михеева, «интеграция РЛС прошла на удивление гладко благодаря значительному опыту работы с РЛС, который наша компания накопила в ходе разработки морских вертолетов Ка-25 и Ка-27. Мы отказались от идеи размещения РЛС в надвтулочном обтекателе, так как установка РЛС в носовой части дает определенный выигрыш в массе вертолета. Например, нет ограничений по размеру антенной решетки и массогабаритных характеристик приборного оборудования РЛС. Кроме того, здесь намного меньше ощущаются вибрации».

Летные испытания РЛС «Арбалет-52» на первом прототипе Ка-52 в 2004 г. подтвердили проектные характеристики. Хотя у РЛС нет возможности автоматического распознавания цели, этот режим может быть добавлен в будущем. По словам летчиков, режим индикации движущихся целей также функционировал хорошо.

                                                     Управляемое вооружение

По словам Михеева, по сравнению с Ка-50 на Ка-52 может применяться намного более обширный арсенал. Для этого на вертолете имеется четыре основных точки подвески, а когда надо подвесить сдвоенные пусковые установки «Стрелец» с ракетами «воздух-воздух» Игла-В, они монтируются на дополнительной паре точек подвески рядом с законцовками крыла.

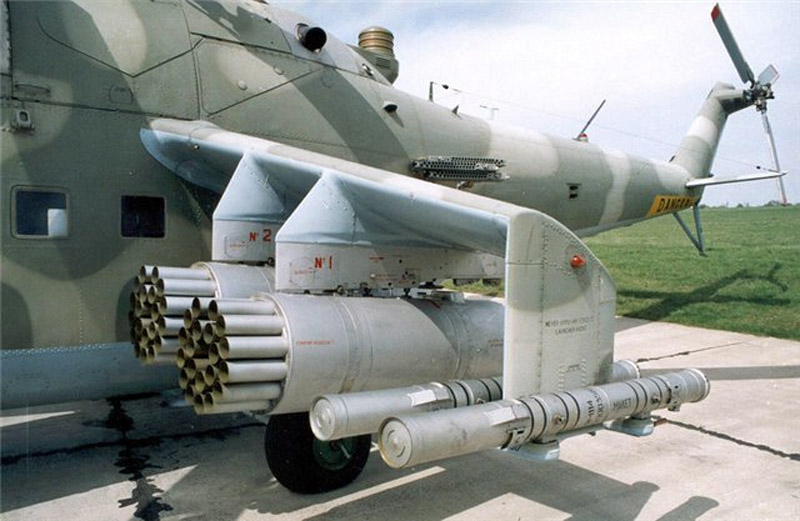

Системы «воздух-земля» включают доступную и проверенную ПТУР «9М120-1 Атака» и «Вихрь-1». «Атака» применяется из пакета, состоящего из шести контейнеров. Изначально система наведения была радиокомандной, но затем ее заменили на лазерную, для которой используется ГОЭС-451. Ка-52 в основном будет применять модификацию 9М120Ф, оснащенную фугасной / термобарической БЧ для поражения живой силы на открытом пространстве и в укрытиях, имеющей дальность стрельбы 6 км.

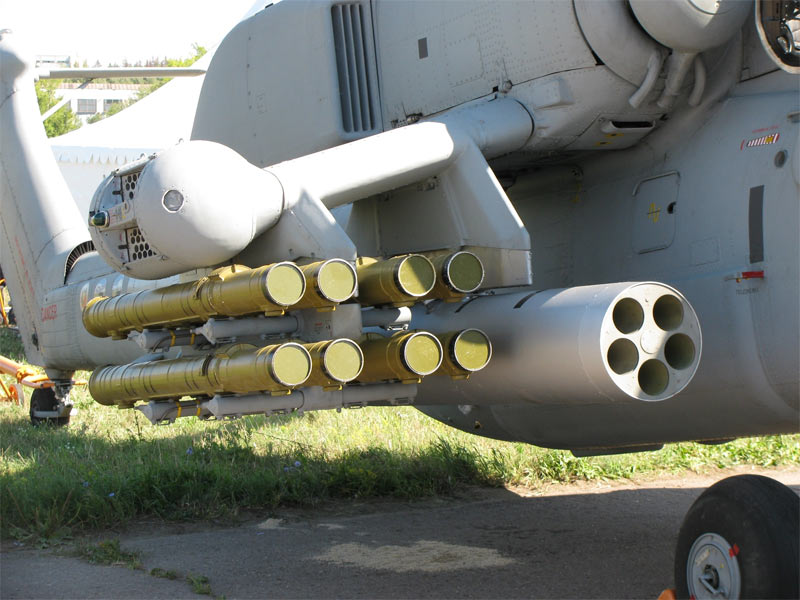

                                                                                         ПТУР “ Атака “

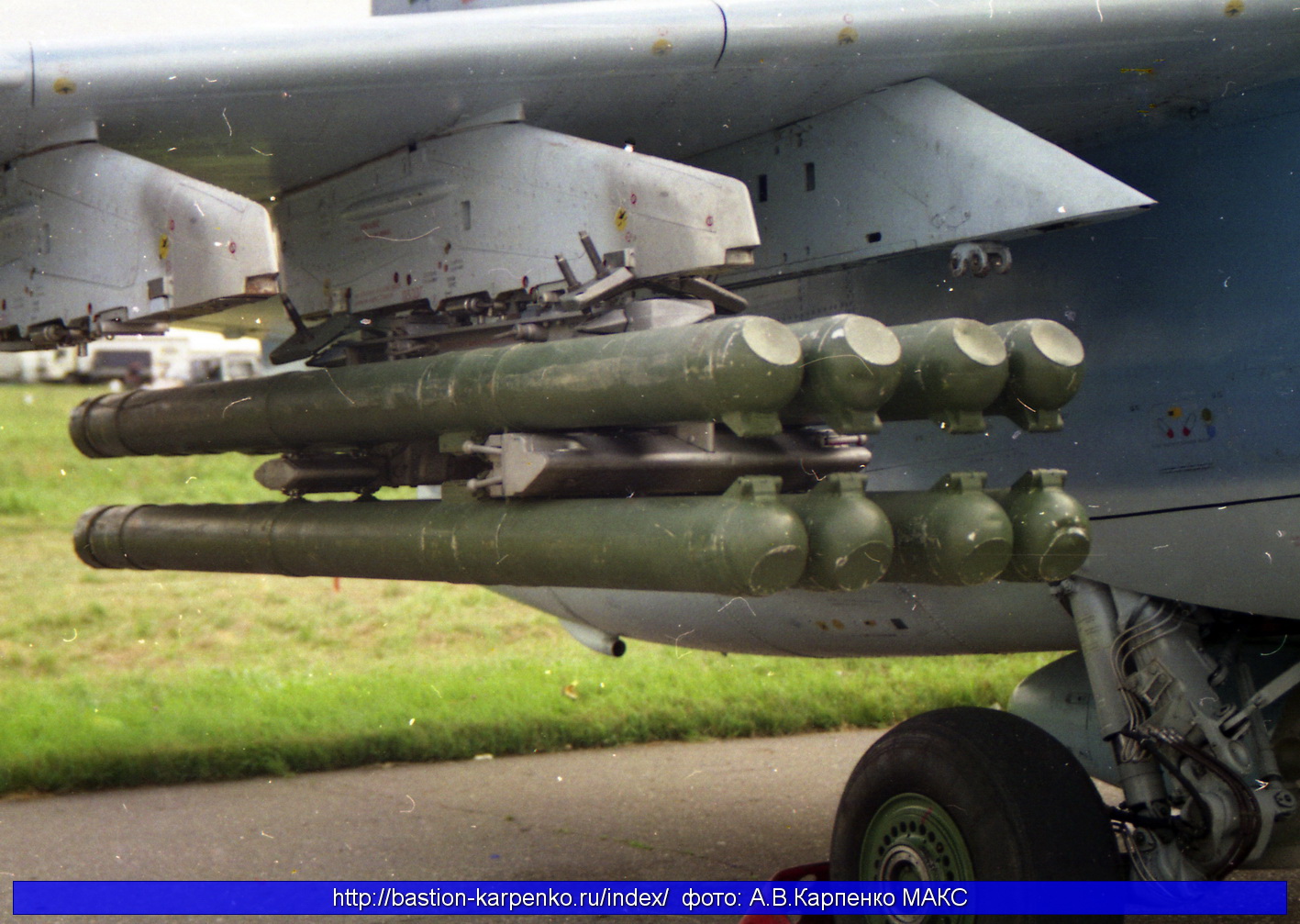

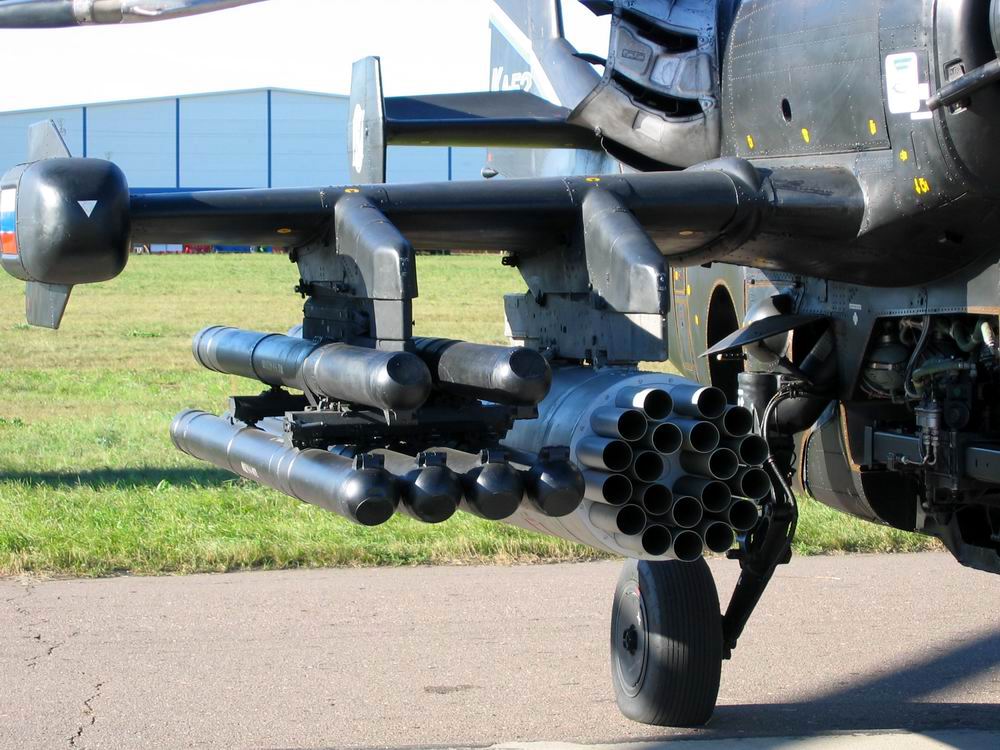

ПТУР 9А4172 «Вихрь-1» имеет дальность стрельбы до 10 км, и является основным оружием для поражения бронированных целей. Ракета применяется с подвесной установки АПУ-6 на шесть ракет (вертолет может нести до двух АПУ-6), она оснащается тандемной БЧ, способной пробить до метра брони за системой активной защиты. ПТУР оснащается ударным и неконтактным взрывателями, в зависимости от типа цели пилот может выбрать тип взрывателя. При использовании неконтактного взрывателя «Вихрь» может использоваться в качестве эффективного оружия в классе «воздух-воздух», способный поражать цели, движущиеся со скоростью до 800 км/ч.

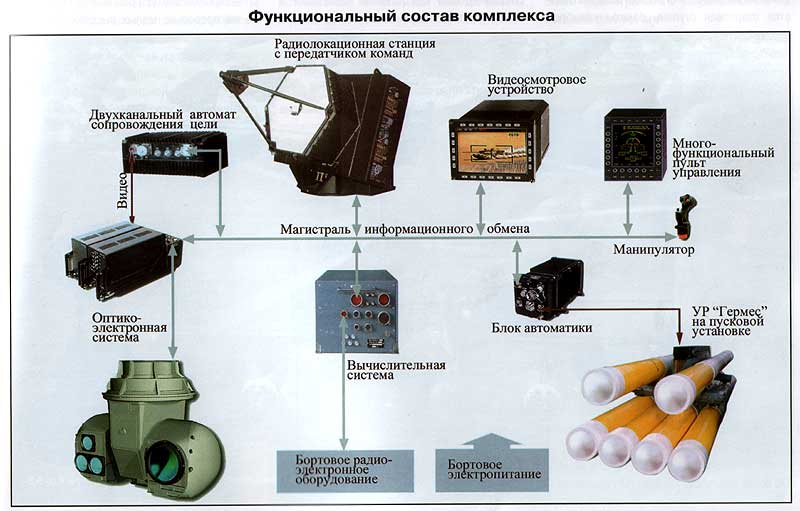

Другой системой ПТУР, которая может быть установлена на Ка-52, является двухступенчатая ракета большой дальности «Гермес-А», испытательный запуск которой с Ка-52 впервые имел место в 2003 г.

Тактико-технические характеристики “ Гермес-А “

Это очень крупная система — транспортно-упаковочный контейнер имеет длину 3,5 метра и весит 107 кг. Система может применяться по принципу «выстрелил, наблюдал, откорректировал» и «выстрелил-забыл». Он оснащена тандемной фугасной БЧ. Кроме бронецелей, ПТУР может применяться для поражения укрепленных укрытий, кораблей и самолетов. На Ка-52 может быть подвешено до четырех ракет «воздух-воздух» 9М39 «Игла-В», оснащенных ИК ГСН и применяемых в пусковых установках на две ракеты.

                              Неуправляемое, но потрясающе точное оружие

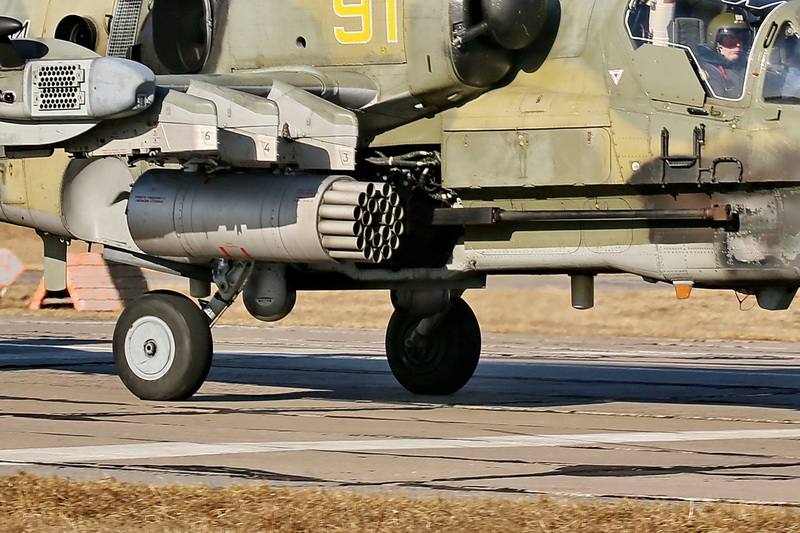

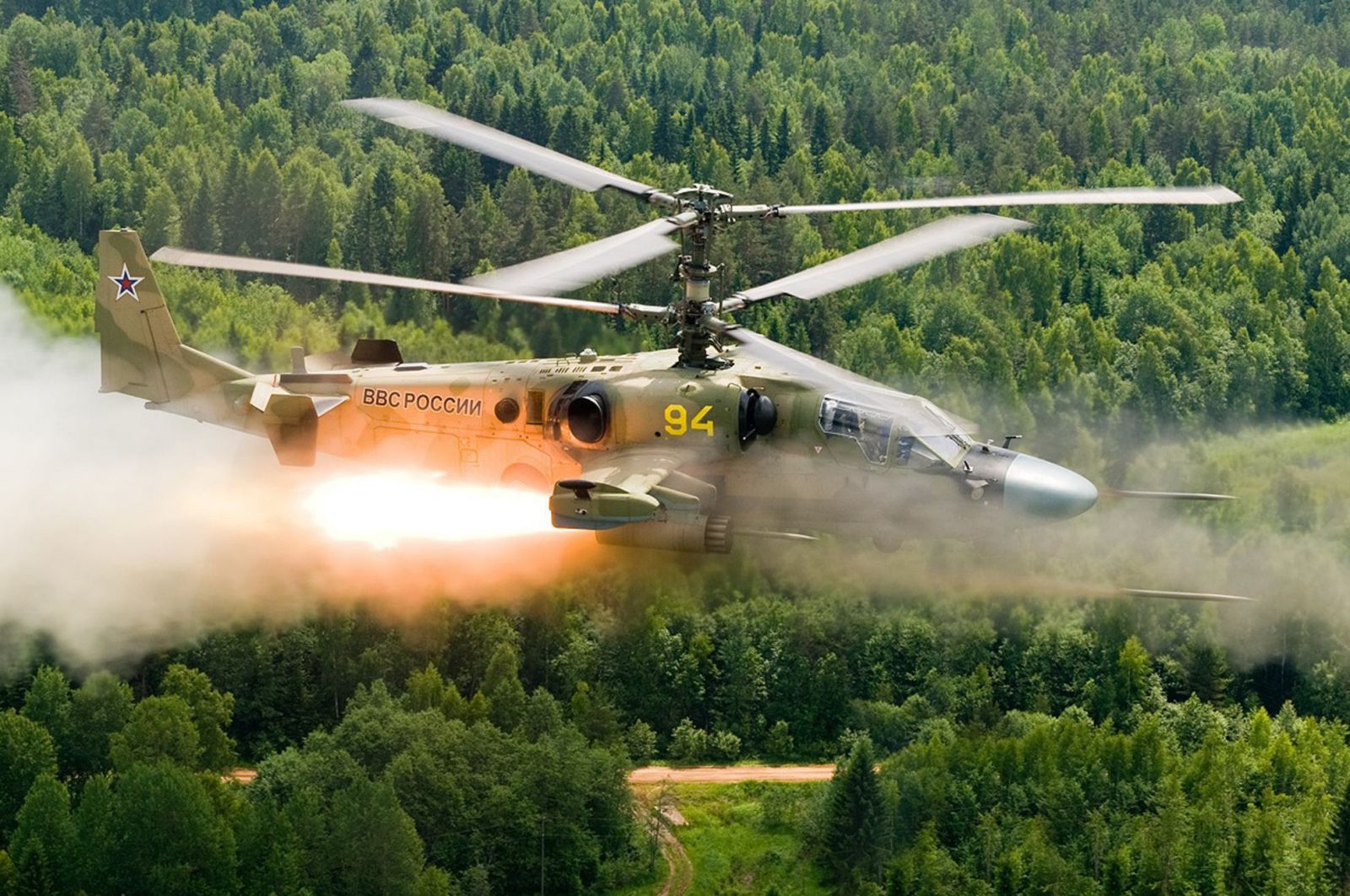

Неуправляемое оружие в арсенале Ка-52 представлено 80-мм и 122-мм НУРС, которые запускаются из 20 и 5 ракетных блоков. По словам Папая, 80-мм НУРС С-8 показали себя очень точным оружием при использовании с Ка-50/52 благодаря сочетанию устойчивой платформы и высокоточному прицельному комплексу. По его словам, «при запуске с Ка-52 недорогой НУРС С-8 уже не может считаться оружием, которое применяется по площадям, теперь это уже высокоточное оружие». Обычно НУРС С-8 применяется с дистанции в 1,5 км.

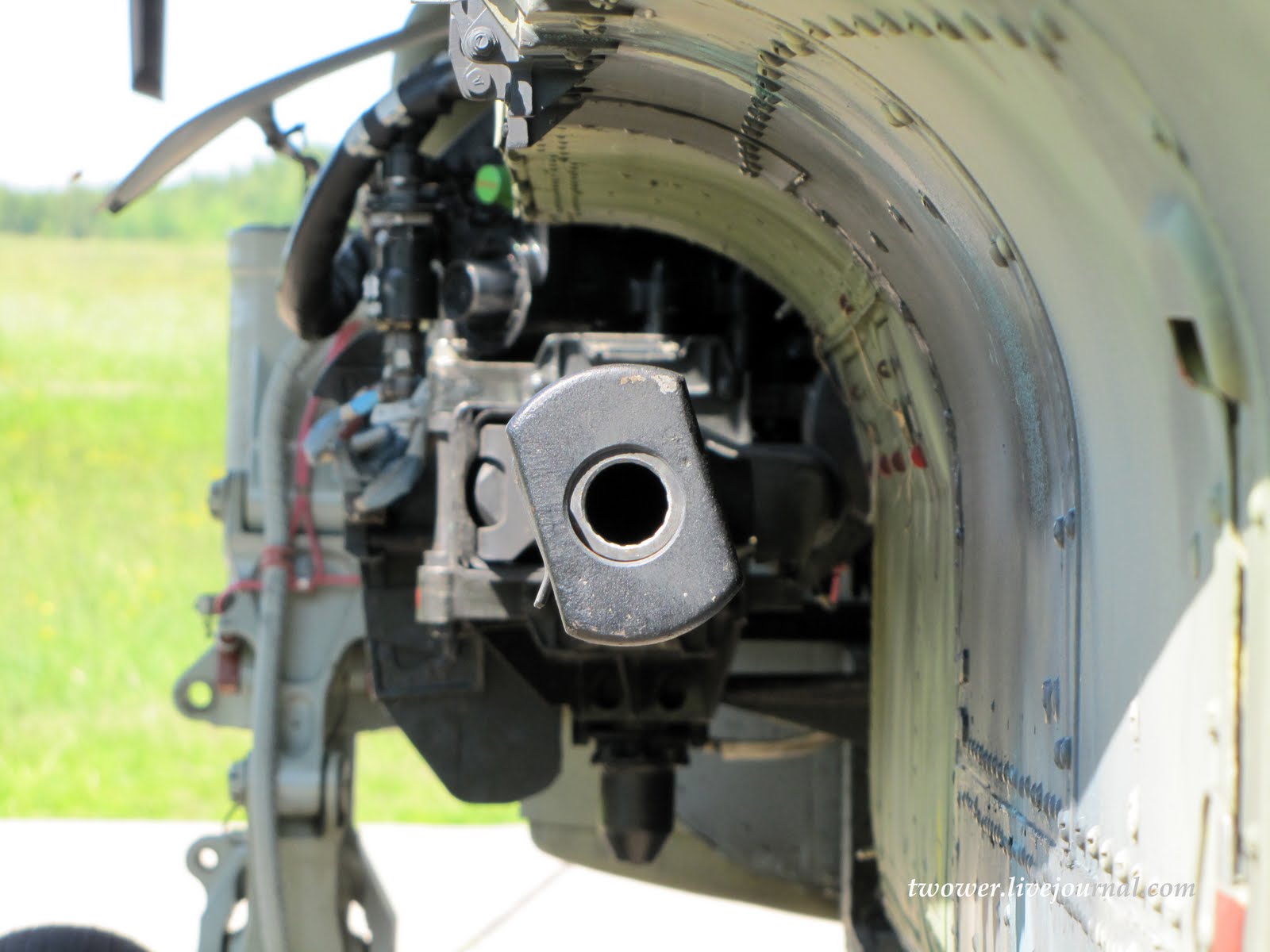

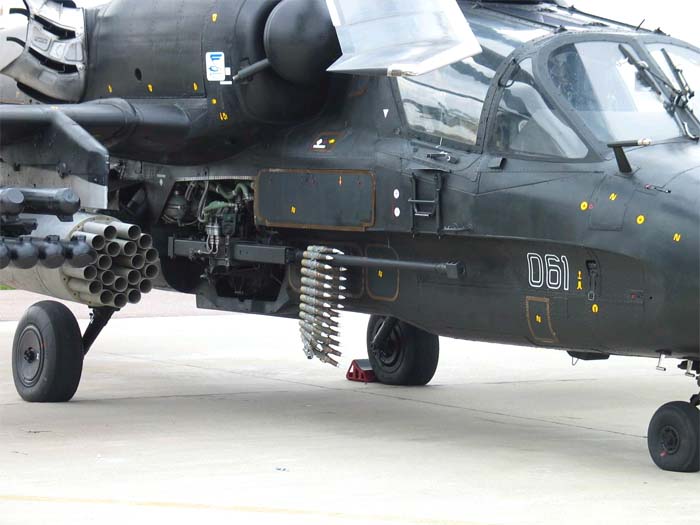

Вертолет также может применять бомбы массой 250 кг и 500 кг, контейнеру КМГУ-2, и подвесной пушечный контейнер УПК-23-250. Кроме того на вертолете установлена 30-мм пушка 2А42 на пушечной установке НППУ-80 с ограниченной подвижностью (боекомплект 460 снарядов). Комплекс оснащен гидравлическим приводом, который позволяет отклонять пушку на 3,5° вверх и 37° вниз. Горизонтальная наводка осуществляется за счет разворота всего вертолета, но скорость его разворота сопоставима со скоростью поворота пушечной установки вертолета Ми-28Н. НППУ-80 считается весьма точным оружием как в подвижном, так и зафиксированном режимах. По словам Попая, «мы в ходе обычных тренировок достигаем точности на уровне 1.2-1.4 углового мил, то есть на дальности 1000 метров снаряды попадают в цель размером 1,5м Х 1,5 м».

Пушка 2А42 была выбрана благодаря своей надежности, в особенности в условиях запыленности и грязи, а также благодаря возможности использовать боеприпасы сухопутных войск. Ее скорострельность составляет 900 выстрелов в минуту в скорострельным режиме и 200-300 выстрелов в медленном, также имеется режим стрельбы одиночными снарядами. Благодаря высокой скорости снаряда (980 м/с) и его относительно большой массе, что приводит к большому кинетическому эффекту, 2А42 является одной из самых мощных в мире пушек , установленных на вертолетах, если не самой мощной. На дальности 1500 метров бронебойный снаряд имеет бронепробиваемость в 15 мм при угле встрече в 60°. Максимальная эффективная дальность стрельбы составляет 4000 метров.

                                 Будущее “Аллигатора “ выглядит многообещающим

В 2011 г. Министерство обороны решило закупить дополнительное число Ка-52, подписав контракт на 140 вертолетов, последние из которых должны быть поставлены в 2020 г. Максимальная производственная мощность «Прогресса» составляет 24 вертолета в год (в 2011 г. было выпущено 12 вертолетов, в 2012 и 2013 гг. выпуск должен возрасти до 15 единиц). По состоянию на сентябрь 2011 г. «Прогресс» выпустил 17 Ка-52 (включая два прототипа и три предсерийных вертолета), и еще 12, как представляется, находились на различных этапах сборки.

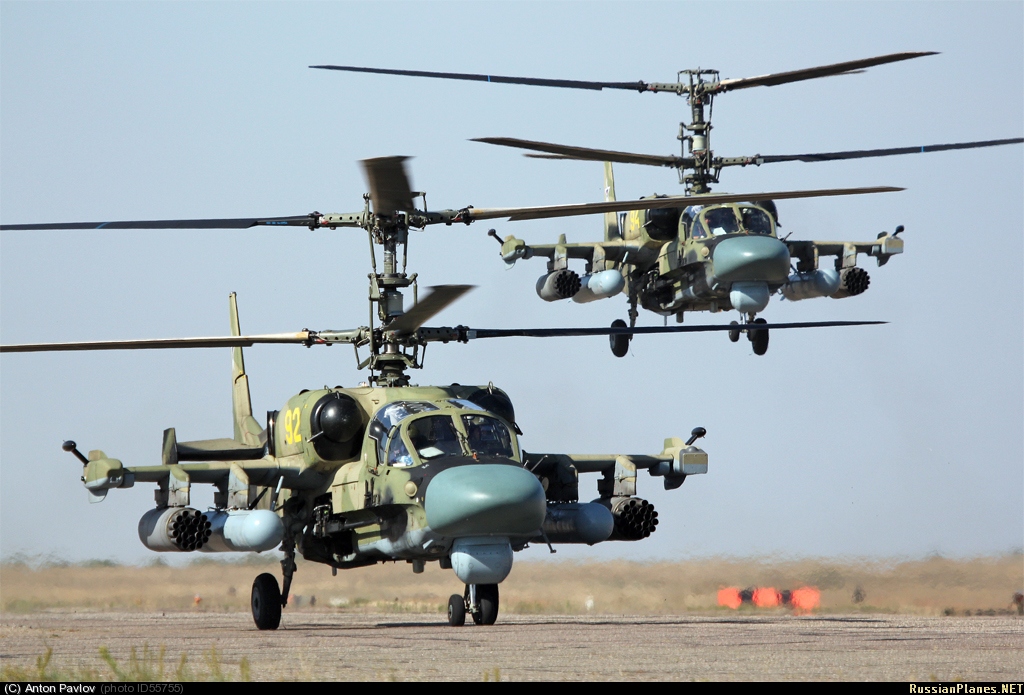

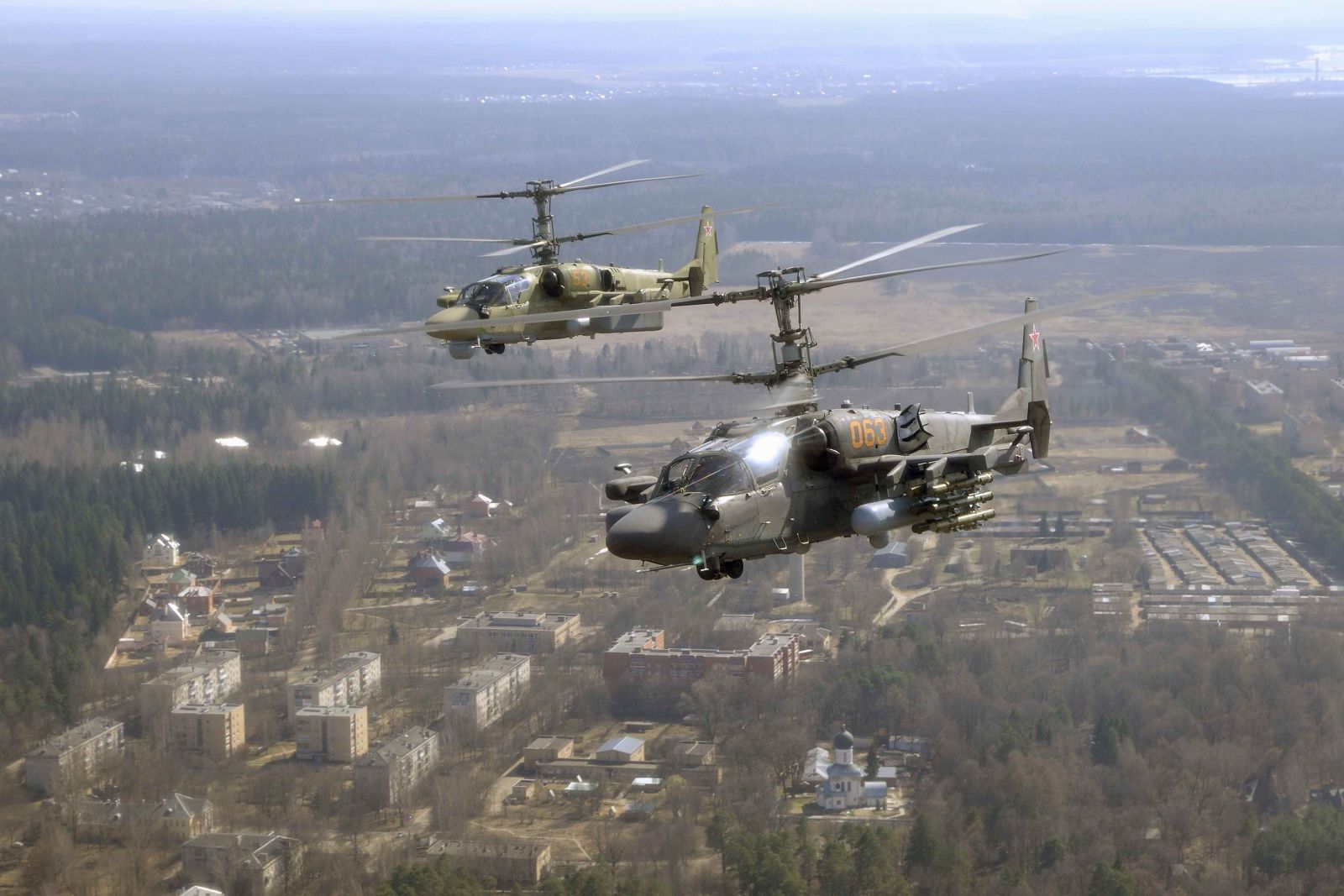

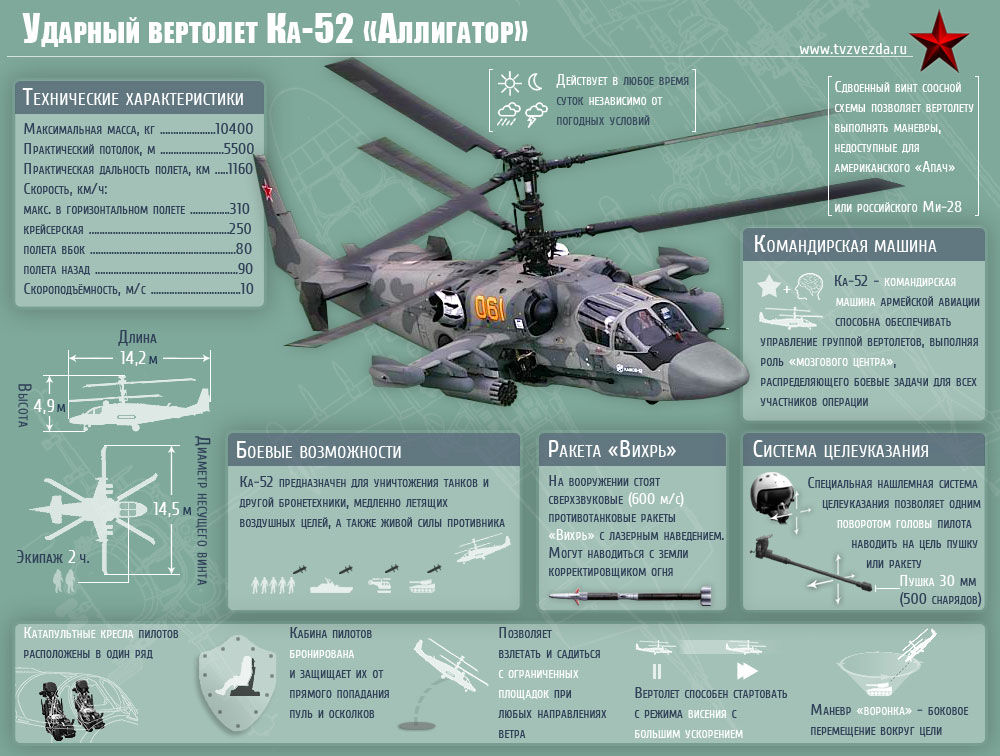

                                                                                             Ка-52

Ка-52 также рассматривается в качестве нового ударного вертолета для использования с УДК « Владивосток ».

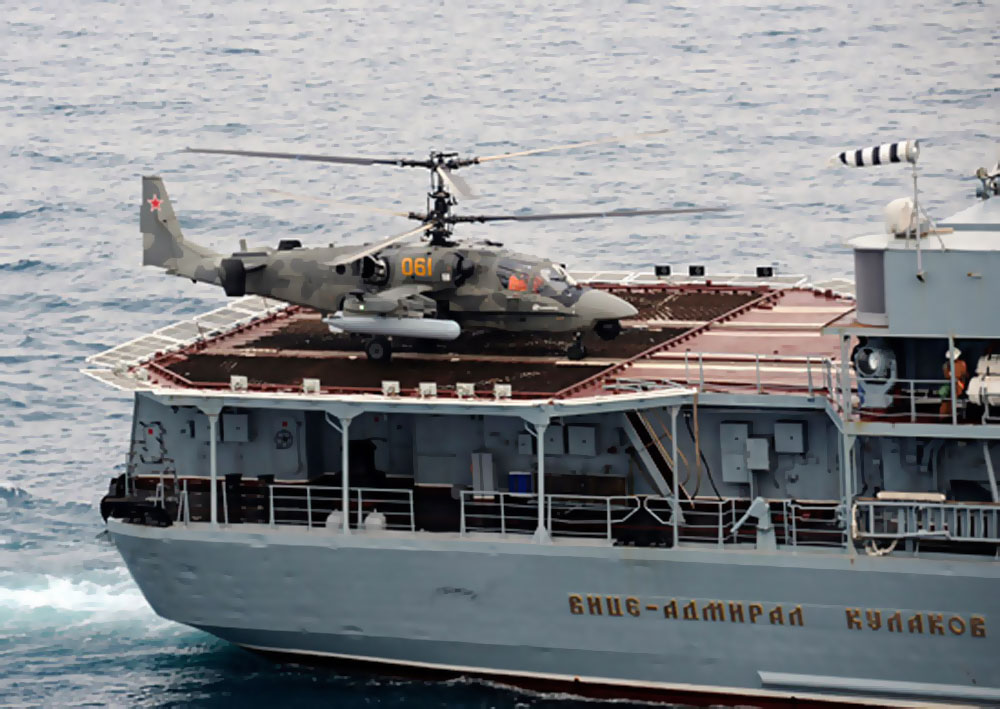

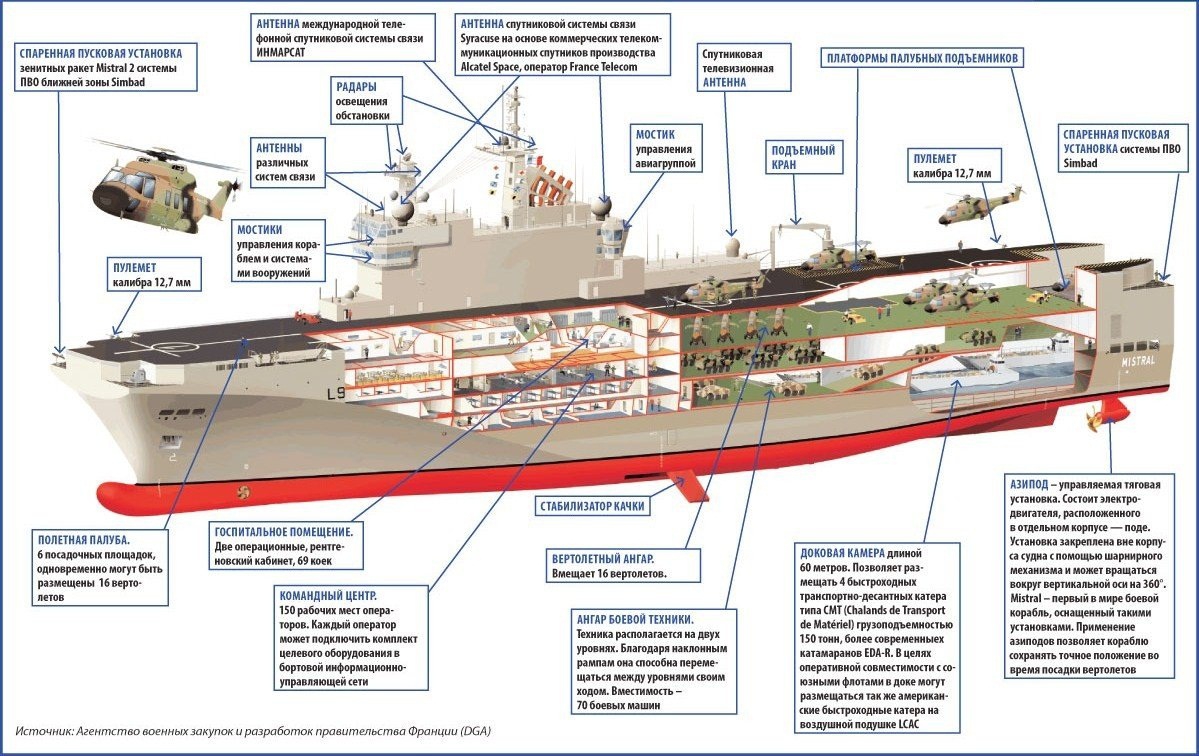

Первый прототип Ка-52 проходил испытания на палубе французского УДК Mistral в ходе его визита в Санкт-Петербург в декабре 2009 г. Морской вариант вертолета Ка-52К будет оснащен складывающимися лопастями и крыльями, усиленным шасси, системой жизнеобеспечения экипажа в море и антикоррозийной обработкой фюзеляжа и оборудования. На нем в носовой части также будет установлена новая РЛС сантиметрового диапазона обзора и целеуказания ПКР Х-35. В августе 2011 г. корпорацией «Фазоторон-НИИР» было объявлено о разработке новой РЛС с ФАР для Ка-52К на базе РЛС «Жук-АЭ». К испытаниям первого прототипа планируется приступить в 2012 г.

Авиационное крыло каждого из четырех УДК «Мистраль» будет состоять из восьми боевых и восьми десантно-штурмовых вертолетов. ВМФ России будет нуждаться в минимум 40 новых боевых вертолетах, и, по словам Михеева, первые серийные Ка-52К планируется поставить в войска в конце 2014 — начале 2015 гг., что должно совпасть в датой передачи первого УДК «Мистраль».

                                                                                   Ка-52К

Он также считает, что Ка-52 имеет хорошие экспортные перспективы, добавляя, что на нем может быть установлено новое оборудование и авионика западного образца. Начало эксплуатации Ка-52 в армейской авиации России значительно улучшит шансы на подписание экспортных контрактов, а российские СМИ сообщали о имеющемся интересе к вертолету со стороны многих стран.

                                         пилотажная группа “ Беркуты “ над Красной площадью

Автор Александр Младенов
