ПТРК " Гермес "





         Комплекс Гермес / Гермес-А / Клевок-А / Гермес-К

Противотанковый ракетный комплекс многоцелевого назначения / многоцелевой комплекс управляемого вооружения. Анализ публикаций в прессе по состоянию на 1996 г. позволил сделать вывод о том, что разработка "перспективного авиационного ПТРК" в КБ Приборостроения (далее - КБП, г.Тула) под руководством А.Г.Шипунова уже велась в то время. Испытания авиационного варианта ПТРК "Гермес-А" в составе вооружения вертолета Ка-52 завершены летом 2003 г. ПТРК "Гермес-А" подготовлен к серийному производству. 23 августа 2009 г. руководитель делегации КБП на авиасалоне МАКС-2009 Юрий Савенков заявил, что в 2010 г. вертолетный вариант комплекса пройдет летные испытания и будет принят на вооружение. Серийное производство для нужд МО России для вооружения вертолетов Ка-52 и Ми-28Н планировалось развернуть в 2011-2012 г.г. Так же заявлено, что в будущем ракеты комплексов "Гермес" могут применяться с ЗРК "Панцирь С1".

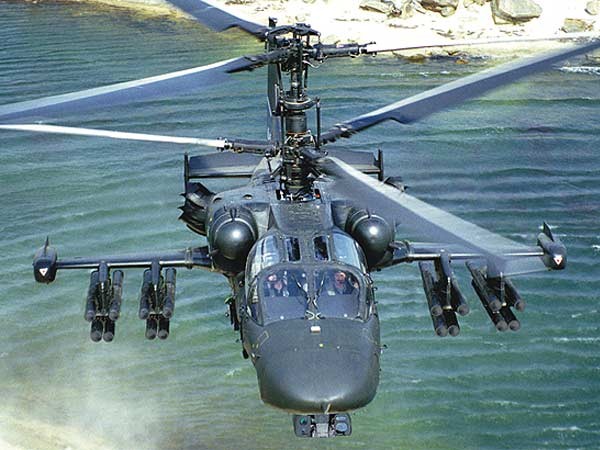

Пусковые установки комплекса "Гермес-А" на веролете Ка-52, МАКС-2007 (фото Саида Аминова, http://pvo.guns.ru).

Система управления и наведение - система управления ракеты комбинированная - инерциальная или радиокомандная (при стрельбе на дальность до 100 км) на маршевом этапе и ГСН на конечном этапе траектории.  Релизован принцип "выстрелил и забыл". Одновременно возможно поражение двух целей при применении ракет с лазерными полуактивными ГСН или до 12 ракет в залпе при использовании других типов ГСН. При радиокомандном наведении на маршевом этапе в состав комплекса включаются РЛС и станция передачи компанд.
Вариант ГСН Вариант ПТРК
Пассивная тепловизионная "Гермес", "Гермес-А"
Комбинированная лазерная полуактивная ГСН + ИК ГСН "Гермес", "Гермес-А", "Гермес-К"
Активная радиолокационная ГСН "Гермес"

Система управления ПТУР "Гермес-С" и "Гермес-А" / "Клевок-А" обеспечивает поражение наземных бронированных целей сверху в центральную часть. Этим так же обеспечивается преодоление средств ПВО и ПРО. Возможно применение внешних средств целеуказания с лазерным целеуказателем - мобильный выносной комплекс средств автоматизированного управления огнем "Малахит", БПЛА и т.п.
Площадь ЭПР цели - от 0.01 кв.м


Функциональный состав ПТРК "Гермес-А" (http://rbase.new-factoria.ru).

В состав оборудования комплекса входят:
- стабилизированная дневно-ночная оптико-электронная система с телевизионным и тепловизионными каналами (стандарт информационного обмена MIL STD 1553);
- сопряженная с ней вычислительная система с двухканальным лазерным целеуказателем и автоматом сопровождения цели;
- дополнительное оборудование - многофункциональный цветной жидкокристаллический дисплей и пульт управления, средства отображения и документирования.

По данным на 1996 г. комплекс средств наведения на носителе должен был быть многоканален - не менее 4 каналов по целям, автоматизирован. Дальность обнаружения и сопровождения целей -  до 15 км. На ракетах предполагалось применение ГСН разных типов - лазерная ГСН (полуактивное лазерное наведение) и комбинированная ИК + полуактивное РЛ-наведение миллиметрового диапазона; применение на одном носителе ракет с обоими типами ГСН позволило бы уверенно поражать цели как контрастные так и не имеющие контраста в разных диапазонах длин волн; так же по состоянию на 1996 г. разрабатывалась система управления типа "лазерная тропа" - цель подсвечивается с носителя, ГСН на ракете "ловит" луч с носителя и корректирует полет ракеты;

Пусковые установки: пуск, хранение ракеты - из / в ТПК. Старт осуществляется за счет вышибного заряда.
Комплекс "Гермес-А" / "Клевок-А" - пусковая установка на 2 контейнера с ПТУР, подвешивается под крыло.


Ракета и ТПК комплекса "Гермес"(http://www.kbptula.ru).


Пусковая установка ПТРК "Гермес-А" / "Клевок-А", авиасалон МАКС-2009 (http://missiles.ru).

Комплекс "Гермес-К" - корабельный вариант. Согласно рекламным материалам КБП предполагается два типа ПУ - стоечного типа на 4 ТПК и с размещением 4 ТПК на кронштейнах на корпусе артиллерийской установки АК-306.


Варианты ПУ комплекса "Гермес-К" и размещение установок на кораблях (http://www.kbptula.ru).

Ракеты комплекса "Гермес" / "Клевок":


Ракета ПТРК "Гермес" (http://btvt.narod.ru).

Конструкция ракеты двухступенчатая бикалиберная с высокоэнергетической твердотопливной двигательной установкой, по компоновке повторяет ракету ЗУР 9М311 ЗРАК "Кортик" разработки КБП. Органы управления - аэродинамические рули.

Двигатели - РДТТ


ТТХ ракет комплекса:
  "Гермес-А" / "Клевок-А" "Гермес" "Гермес-К" (20 км) "Гермес-К" (100 км)
Длина контейнера с ракетой 3500 мм 3500 мм 3500 мм 3500 мм
Длина маршевой ступени 1500 мм 1500 мм 1500 мм 1500 мм
Размах крыла 240 мм 240 мм 240 мм 240 мм
Диаметр стартовой ступени 170 мм 210 мм 170 мм 210 мм
Диаметр маршевой ступени 130 мм 130 мм 130 мм 130 мм
Масса ракеты в контейнере 107 / 110 кг 130 кг 107 / 110 кг 130 кг
Масса ракеты стартовая 90 кг   90 кг
Масса БЧ - до 40 кг (данные 1996 г.)
- 27,5 кг (ОФ)
- 28 кг - 28-30 кг - 28-30 кг
Масса ВВ - 12,5 кг (ОФ)

Дальность действия - 10-12 км (данные 1996 г.)
- 17 км (по наземным целям)
- 15 км (по воздушным целям)
- 20 км (по морским целям)
- до 100 км - до 20 км - до 100 км
Скорость ракеты максимальная - до 800 м/с (данные 1996 г.)
- 1000 м/с
- 1300 м/с - 1000 м/с - 1300 м/с
Средняя скорость полета на дальность 40 км   - 500 м/с   - 500 м/с
Бронепробиваемость за динамической защитой условная 1000 мм 1000 мм 1000 мм 1000 мм



Тип БЧ: на ракете применяется универсальная осколочно-фугасная БЧ повышенного могущества с адаптивным взрывателем с различной (от типа цели) задержкой подрыва. Возможно, что кумулятивная БЧ для комплекса разрабатываться не будет. По состоянию на 2010 г. для ПТРК разработаны разные типы БЧ, для поставок на экспорт рекламируется только вариант с ОФ БЧ.
Тип БЧ Даты Вариант ПТРК ТТХ, описание
Кумулятивно-осколочно-фугасная по данным 1996 г. "Гермес-А"
Осколочно-фугасная
(универсальная БЧ)
данные 2009 г. "Гермес"
"Гермес-А" / "Клевок-А"
"Гермес-К"
Масса БЧ - 27,5 кг
Масса ВВ - 12,5 кг
ВВ - октоген
Тротиловый эксивалент - 33 кг
Термобарическая по состоянию на 2010 г. нет   возможно разрабатывается

Модификации:
"Гермес-А" / "Клевок-А" - авиационный вариант ПТРК для вооружения вертолетов в перспективе. Наименование "Клевок-А" впервые упоминается в СМИ как минимум в 2009 г.

"Гермес" - вариант ПТРК для сухопутных войск с размещением средств комплекса на колесной боевой машине.

"Гермес-С" - вариант ПТРК для береговой обороны и других целей со стационарной ПУ. В остальном аналогичен комплексу "Гермес".

"Гермес-К" - корабельный вариант ПТРК / многоцелевой комплекс управляемого вооружения. Предлагается два варианта стартовых ступеней для применения ракет комплекса на дальности до 20 км (стандартная компоновка) и до 100 км (стартовая ступень большой мощности).


Носители / платформы:
ПТРК "Гермес-А" / "Клевок-А" - вертолет Ка-52А - 4 ПУ по 2 ПТУР - итого 8 шт (теоретически - до 16 шт);

ПТРК "Гермес" / "Гермес-С" - колесная боевая машина на шасси КамАЗ, 24 ТПК в двух пакетах по 12 шт. БМ оборудована РЛС системы наведения ПТРК, лазерным целеуказателем. В состав комплекса входит так же машина управления огнем с подъемно-мачтовым устройством для многоканальных, многоспектральных оптико-электронных и радиолокационных средств разведки. Машина предназначена для ведения разведки, обнаружения и распознавания целей, целераспределения и целеуказания. Воможно, существует в проекте так же боевая машина - пусковая установка без средств целеуказания.


Боевая машина - пусковая установка со средствами системы наведения  (http://rbase.new-factoria.ru).


Боевая машина - пусковая установка без средств системы наведения (http://www.kbptula.ru).


Машина управления огнем с подъемно-мачтовым устройством (http://www.kbptula.ru).

Статус: Россия
- 1996-1997 г.г. - НИОКР, возможно испытания.

- 2003 г. лето - завершены испытания комплекса "Гермес-А" с вертолетом-носителем Ка-52. ПТРК готов к серийному производству.

- 2009 г. - комплекс "Клевок-А" представлен на выставках вооружений КБ приборостроения (г.Тула).

Экспорт: комплекс предлагается для поставок на экспорт.
