РК " Тарантул "



Молниеносный морской "Тарантул" - ракетный катер проекта 12411 «Молния»

Ракетные катера проекта 12411 предназначены для уничтожения боевых надводных кораблей противника, транспортных и десантных средств и судов в море, пунктах базирования, морских группировок и их прикрытия, а также для прикрытия дружественных кораблей и судов от надводных и воздушных угроз.

Молниеносный морской "Тарантул" - ракетный катер проекта 12411 «Молния»

С 1981 года ракетные катера «Молния» в модификации 12411 (12411М) стали поступать на вооружение военно-морского флота Советского Союза. Они являются развитием РК «Молния» проекта 1241. Основной разработчик - объединение «Алмаз». Всего было построено на разных судостроительных верфях более трех десятков ракетных катеров. Главным отличием является установка противокорабельного ракетного комплекса с ракетами 3М-80 «Москит», вместо ракет «Термит» (П-15).

В наше время ракетные катера серии 12411 состоят на вооружение военно-морского флота России. Совсем недавно три РК с противокорабельными ракетами «Москит» заказало для нужд своих ВМС Ливия. (С 2008 года ливийская сторона заказала на судостроительном заводе «Вымпел» 3 РК проекта 12411. Ориентировочная стоимость заказа около 200 миллионов долларов).

История разработки РК проекта 12411
Боевые дествия с участием ракетных кораблей вооруженых противокорабельными ракетами П-15 в 1967 году (арабо-израильский конфликт) и в 1971 году (индо-пакистанский конфликт) стали отправной точной для создания ракетного катера, несущего на борту улучшенный противоракетный комплекс с более мощной и современной противокорабельной ракетой «Москит». Первоночально, были проведены оценки возможностей размещения противокорабельных ракет «Москит» на ракетных катерах, в частности на РК проекта 205, являющего основным носителем морской противокорабельной ракеты П-15. В итоге, РК проекта 205 не подходил по массогабаритным характеристикам, а МРК «Овод» проекта 1234 не подошел по скоростным.

Молниеносный морской "Тарантул" - ракетный катер проекта 12411 «Молния»

Требуемая максимальная скорость нового ракетного катера с ПКР «Москит» должна была быть не менее 42-43 узлов. Как выяснилось, малые и средние ракетные катера не смогли бы взять на борт «Москиты» и обеспечить требуемую скорость.

Поэтому была поставлена задача спроектировать большой ракетный корабль с установкой на борт мощной энергоустановки. В 1973 выходит Постановление, согласно которому начинается проектирование и разработка современного скоростного ракетного катера. Кроме этого, согласно ТТТ БРК, должен обладать лучшими ТТХ, современными средствами боевой самообороны, РЭБ, улучшенной обитаемостью и автономностью.

Проектрирование и разработку нового БРК поручили объединению «Алмаз». Руководителем проекта назначают ГК Юхнина Е.И. Согласно реализуемой идее, катера разрабатывались как целая система больших боевых катеров. Проект 1241 становился единой основой для создания ракетных, противолодочных и сторожевых катеров. Планировалось серийно выпускать корабли для нужд не только Советского Союза, но и обеспечить потребности флотов дружественных государств. Это и различная готовность мощностей ВПК по производству комплектующих привели к появлению и созданию на базе проекта 1241 нескольких модификаций. Основному разработчику поручили выполнить постройку головных кораблей основных двух модификаций.

Молниеносный морской "Тарантул" - ракетный катер проекта 12411 «Молния»

Первой модификацией становится ракетный корабль с установленными противокорабельными ракетами Термит «П15М» и газотурбинной двигательной установки. Данная модификация появилась вследствие отставания разработчиков ПКР «Москит» и дизельной газотурбинной двигательной установки поставить изделия к назначенному сроку. Модификация получает обозначение 1241-1 и позволила начать производство корпусной конструкции и начать производство ракетных катеров заказанных зарубежными заказчиками.

Одновременно с первой модификацией велась разработка основной модификации – РК проекта 12411. Эта модификация и становится тем новым ракетным катером, что требовался ВМФ Советского Союза. Головной корабль проекта 1241-1 с «Термитом» поступил на вооружение ВМФ в 1979 году. Головной корабль проекта 12411 с противокорабельными ракетами «Москит» и новой ДГТУ поступает на вооружение ВМФ в конце 1981 года. Перед этим были успешно проведены заводские испытания, после которых ракетный катер был отправлен на Черное море, где проводились основные испытания. В ходе испытаний корабль была проведена окончательная доводка основного оборудования и вооружения, после чего головной РК проекта 12411 успешно прошел комплекс госиспытаний. После принятия на вооружение головного ракетного катера начинается серийное производство данной модификации. Для быстрого ввода в стой новых РК ракетные корабли собирались на Хабаровском и Средне-Невском ССЗ. Оба завода строили и сдавали в среднем два-три РК в год, основную часть ракетных катеров построили и ввели в строй с 1985 по 1992 года. Ракетных катеров проекта 1241-1 было построено до 1985 года еще три единицы.

Молниеносный морской "Тарантул" - ракетный катер проекта 12411 «Молния»

Устройство и конструкция
Водоизмещение РК - около полутысячи тонн, архитектура новых кораблей гладкопалубная с круглоскулыми (передняя часть) и остроскулыми (корма) обводами. Стальной корпус для обеспечения живучести поделен на десять отсеков. Надстройку и внутренние корабельные переборки исполнены из сплавов аллюминия. РК проекта 12411 оснастили новой ДГТУ комбинированного типа. Она состояла из двух газотурбинных двигателей и 2 дизельный двигателей, передающих вырабатываемую мощность на два винта с фиксированным шагом, которые обеспечивали максимальную скорость 40 и более узлов.

Вооружение
Кроме основного противокорабельного комплекса с ПКР 3М-80 «Москит», ракетный катер оснащался одной артустановкой АК-176 калибра 76мм и двумя шестиствольными артустановками АК-630 калибра 30мм. Имелась возможность установки двух блоков ПЗРК Стрела-3.

Молниеносный морской "Тарантул" - ракетный катер проекта 12411 «Молния»

Ракетные корабли проекта 12411
Всего было заложено 34 корабля, их строили на мощностях Ленинградского «Алмаза», Средне-Невского и Хабаровского заводов:
Р-46 – заводской №402, головной корабль серии, заложен в марте 1976 года на мощностях объединения «Алмаз», спущен со стапелей в марте 1980 года, принят в строй в декабре 1981 года. Списан в 1994 году;
Р47 – заводской №206, первый корабль заложенный на мощностях Средне-Невского завода в июне 1983 года, спущен со стапелей в августе 1986 года, принят в строй в феврале 1987 года. Бортовой №819. ДКБФ (36 БрРКА);
Р-60 – заводской №207, заложен в декабре 1985 года, спущен со стапелей в декабре 1986 года, принят в строй в декабре 1987 года. Бортовой №955. Модернизирован – установка ЗАК Палаш. ЧФ;

Молниеносный морской "Тарантул" - ракетный катер проекта 12411 «Молния»

Р-160 (МАК-160) – заводской №208, заложен в феврале 1986 года, спущен со стапелей в сентябре 1987 года, принят в строй в августе 1988 года. Модернизирован до пр. 12411Т. Бортовой №054. Каспийская флотилия;
Р-187 (Заречный) – заводской №209, заложен в июле 1986 года, спущен со стапелей в апреле 1988 года, принят в строй в марте 1989 года. Бортовой № 855. ДКБФ (36 БрРКА);
Р-239 - заводской №210, заложен в октябре 1987 года, спущен со стапелей в декабре 1988 года, принят в строй в сентябре 1989 года. Бортовой №953. ЧФ;
Р-334 (Ивановец) – заводской №211, заложен в январе 1988 года, спущен со стапелей в июле 1989 года, принят в строй в декабре 1989 года. Бортовой №954. ЧФ;
Р-109 – заводской №212, заложен в июле 1989 года, спущен со стапелей в апреле 1990 года, принят в строй в октябре 1990 года. Бортовой №952. ЧФ;
Р-291 (Димитровград) – заводской №213, заложен в декабре 1985 года, спущен со стапелей в декабре 1986 года, принят в строй в декабре 1987 года. Бортовой №825. ДКБФ (36 БрРКА);
Р-293 (Моршанск) – заводской №214, заложен в апреле 1991 года, спущен со стапелей в августе 1991 года, принят в строй в марте 1992 года. Бортовой №874. ДКБФ;
Р-2 – заводской №215, заложен в 1991 года, спущен со стапелей в 1994 года, принят в строй в феврале 2000 года. Бортовой №870. ДКБФ (36 БрРКА);
Р-5 – заводской №216, последний заложенный РК на мощностях Средне-Невского завода в 1991 году;
Р-66 – заводской №905, первый заложенный РК на мощностях Хабаровского завода, принят в строй в апреле 1985 года. Списан в 1999 году;
Р-85 – заводской №906, принят в строй в сентябре 1985 года;
Р-103 – заводской №907, принят в строй в ноябре 1985 года;
Р-113 – заводской №908, принят в строй в декабре 1985 года. Списан в 1997 году;
Р-158 – заводской №909, принят в строй в октябре 1986 года. Списан в 1996 году;
Р-76 – заводской №910, принят в строй в декабре 1986 года. Списан в 1996 году;
Р-83 – заводской №911, принят в строй в декабре 1986 года;
Р-229 – заводской №912, принят в строй в сентябре 1987 года;
Р-230 – заводской №913, принят в строй в декабре 1987 года. Списан в 1997 году;
Р-240 – заводской №914, принят в строй в октябре 1988 года;
Р-261 – заводской №915, принят в строй в декабре 1988 года. Бортовой №991. ТОФ (2 гн.дн РК) ;
Р-271 – заводской №916, принят в строй в сентябре 1989 года;
Р-442 – заводской №917, принят в строй в декабре 1989 года;
Р-297 – заводской №918, принят в строй в сентябре 1990 года. Бортовой №951. ТОФ;
Р-298 – заводской №919, принят в строй в декабре 1990 года. Бортовой №940. ТОФ (2 гн.дн РК);
Р-11 – заводской №920, принят в строй в сентябре 1991 года. Бортовой №916. ТОФ (2 гн.дн РК);
Р-14 – заводской №921, заложен в 1988 году, принят в строй в декабре 1991 года. Бортовой №924. ТОФ (2 гн.дн РК);
Р-18 – заводской №922, принят в строй в августе 1992 года. Бортовой №937. ТОФ (2 гн.дн РК);
Р-19 – заводской №923, принят в строй в декабре 1992 года. Бортовой №978. ТОФ;

Молниеносный морской "Тарантул" - ракетный катер проекта 12411 «Молния»

Р-20 – заводской №924, заложен в 1989 году, спущен со стапелей в октябре 1991 года, принят в строй в ноябре 1993 года. Бортовой №921. ТОФ (2 гн.дн РК) ;
Р-24 – заводской №925, заложен в 1989 году, спущен со стапелей в декабре 1991 года, принят в строй в декабре 1994 года. Бортовой №946. ТОФ (2 гн.дн РК);
Р-29 – заводской №924, последний РК, заложенный на мощностях Средне-Невского завода в 1992 году, принят в строй в сентябре 2003 года. Бортовой №916. ТОФ (2 гн.дн РК).

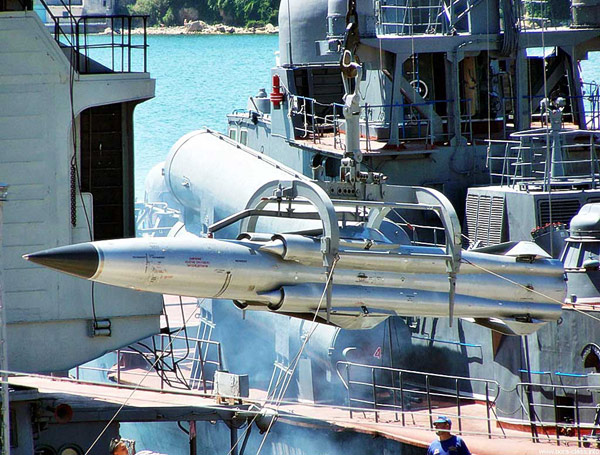

                                               погрузка ПКР " Москит "



Основные тактико-технические характеристики ракеты:

 – Дальность стрельбы ракета 3М-80, км :

 – старт с надводного корабля



100

 – Дальность стрельбымодернизированной

    ракета 3М-80E, км:

 – старт с надводного корабля





120

– Дальность стрельбы ракета 3М-80, км :

– старт с самолета



250

Скорость полета максимальная

2.8М

Скорость полета крейсерская

2.35М

Высота полета (над гребнем волны), м

7 – 20

Скорость полета носителя, м/cек

200 – 470

Высота пуска, км

до 12

Послестартовый разворот

+/– 60 o

Длина ракеты, мм

9385

Максимальный диаметр корпуса ракеты, мм

760

Размах крыльев (сложенные/развернутые), мм

1300/2100

Температура применения, C o

+/– 60

Срок хранения в боеготовом состоянии на носителе, лет

1.5

Масса 3M-80, кг :

    – полностью заправленной

    – масса маршевого топлива

    – масса стартового топлива



3785 +/– 40

800

1220 +/– 20

Стартовая масса 3M-80E, кг

4150 – 4500

Боевая часть:

Тип

Проникающая

Вес,кг

320

Вес ВВ,кг

150

Маршевый двигатель:

Разработчик

МКБ «Союз» (г.Тураево)

Тип

ПВРД 3Д83

Скорость запуска, сек

1.8-2.5

Время запуска, сек

0.5

Время работы, сек

250

Основные характеристики ракетного катера:
- длина – 56.1 метра;
- ширина – 10.2 метра;
- осадка – 4.3 (2.5) метра;
- водоизмещение норма/макс – 436/493 тонны;
- скорость – 38-39 до 41 узлов;
- дальность хода 1600 миль (скорость 20 узлов) или 400 миль (скорость 36 узлов);
- Силовая – ДГТУ, комбинированная, два дизеля (8000 л.с) и две турбины (24000 л.с);
- Вооружение – 4 ПУ с 3М-80 (ПКР Москит); одна АК-176 калибра 76.2мм; два АК-630 калибра 30мм; возможность установки двух ПЗРК Стрела-3 или Игла;
- Оборудование – усиленный радиолокационный комплекс;
-- Команда катера – 40/41 или 44 человека.
