БДК ВМФ РФ

                         Большие десантные корабли российского флота

Вопрос с поставками в Россию двух десантных кораблей-вертолетоносцев «Мистраль» обернулся интересом к отечественным разработкам в этой области. В настоящее время практически со 100%-ной вероятностью можно говорить о том, что Франция не передаст России уже построенные «Мистрали». В этих условиях Невское проектно-конструкторское бюро (ПКБ) создало проект десантного корабля, который сможет стать альтернативой французским кораблям. В частности, на стенде главного командования ВМФ России в рамках проводимого в стране форума «Армия-2015» в виде макета был представлен новый универсальный десантный корабль проекта «Прибой», разработанного специалистами Невского ПКБ.

Данный корабль обладает водоизмещением около 14 тысяч тонн при осадке 5 метров и в состоянии нести на борту до 8 вертолетов Ка-52К и Ка-27(29). Десантный корабль сможет развивать скорость до 20 узлов, а дальность его плавания составит 6 тысяч миль, автономность похода — 60 суток. Длина корабля составит 165 метров, ширина — 25 метров. Универсальный десантный корабль проекта «Прибой» сможет перевозить на борту до 40-60 единиц различной техники и до 500 десантников. УДК сможет взять на борт четыре десантных катера проекта 11770М или два катера проекта 12061М.

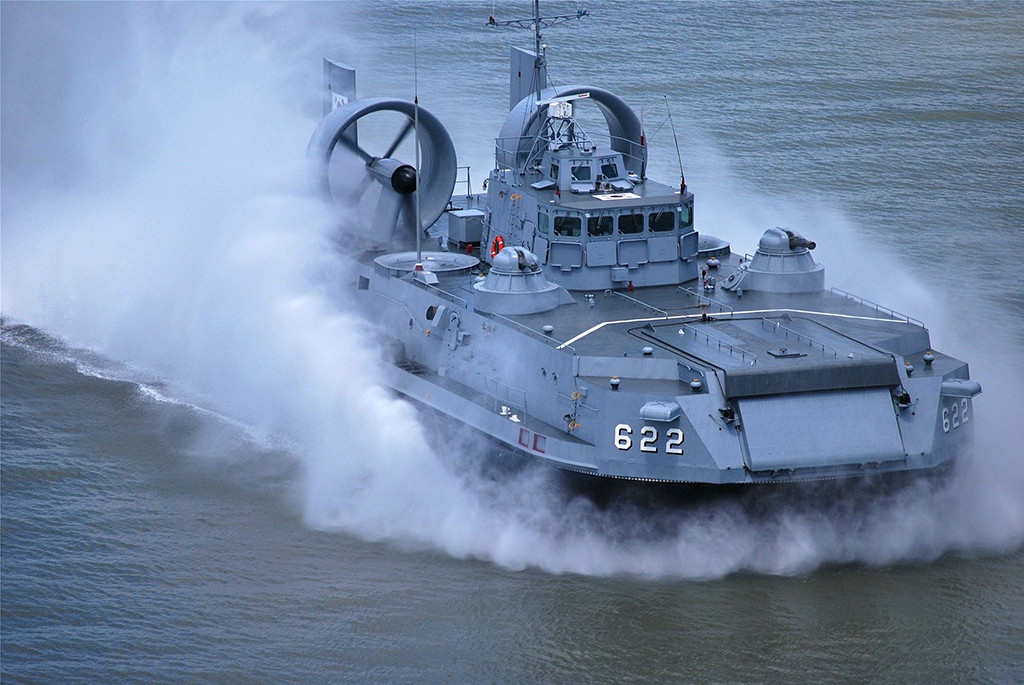

                                              ДК пр. 12061М “ Мурена “

ХАРАКТЕРИСТИКИ : Водоизмещение: - стандартное – 104,0 т - полное – 148,0 т Длина, м 31,3 Ширина, м 12,9 Осадка:, м 1,0 Главная энергетическая установка: - тип – газотурбинная; - количество х тип ГТД – суммарная мощность – 2 х М-70 – 20 000 л.с.; - количество х тип движителей – 2 X ВВ; - количество X тип – мощность источников тока ЭЭС – 2 х ГТГ – по 70 кВт; Скорость, уз 55 Дальность плавания, миль 200 скоростью 50 уз. Десантовместимость 2 боевые машины пехоты или 2 бронетранспортера, или 3 бронемашины, или 2 плавающих танка, или 1 средний танк, или 130 человек, Экипаж 12 ВООРУЖЕНИЕ 1х4 ПУ ЗРК 9К310 «Игла-1» (ЗУР 9М313) 2х6 30 мм АК-306 – 1000 выстрелов 2х1 30 мм гранатомета БП-30 «Пламя» (нет на пр.12061Э) 10-24 мин НРЛС «Лазурь», «Экран-1″

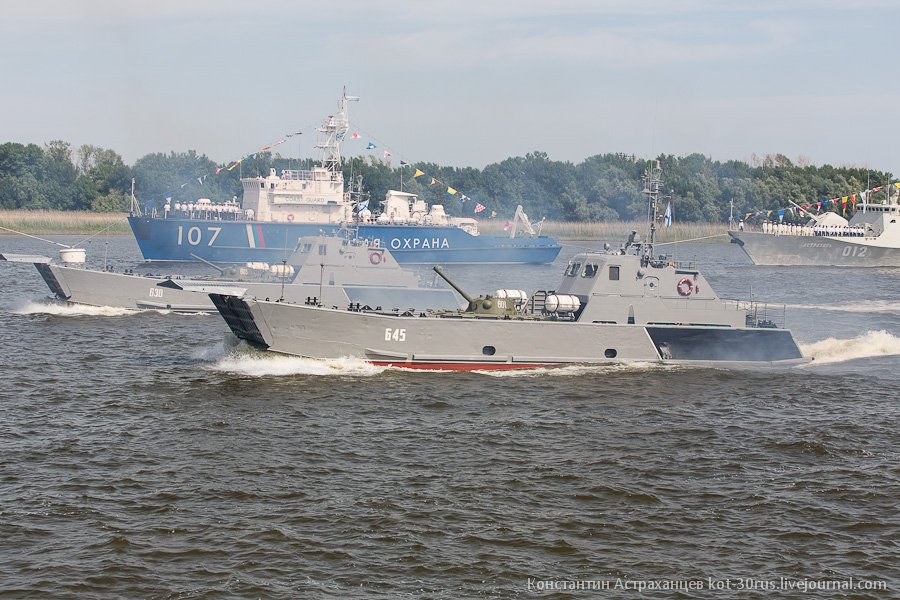

                                               ДК пр. 11770М “ Серна “

Водоизмещение, т: — порожнем 53,0  — полное 105,0

Длина, м: — наибольшая 26,65

— ширина корпуса наибольшая 5,8

— осадка при полном водоизмещении на стопе 1,52

— осадка при полном водоизмещении на ходу 1,3

— размеры грузовой платформы 13,9 х 4,0

Экипаж, чел. (в т. ч. офицеров) 4 (-)

Главная энергетическая установка:

— тип дизельная

— количество х тип ГТД — суммарная мощность, л. с 2 х М-503А-3 — 6600

— количество х тип движителей 2 х ВФШ в полутонеле

— количество х тип — мощность источников тока ЭЭС, кВт 2 х ДГ — по 16

Скорость хода, уз: — наибольшая 30

Дальность плавания ходом 30 уз, мили: 100 или 600 (с нагрузкой 37 т и дополнительными запасами топлива)

Автономность по запасам провизии с десантом, сут 1

Вооружение:

Десантовместимость: — количество единиц бронетанковой техники 1 средний танк Т-80У или 60 морских пехотинцев с полным снаряжением, возможны варианты (общая грузоподъемность до 45 т)

Переносной зенитный ракетный комплекс:

— наименование «Игла*»

— количество ПУ х направляющих 1x2

— боезапас ЗР 6

Радиоэлектронное:

— РЛС общего обнаружения «Миус»

При этом его противовоздушная оборона будет построена на базе ЗРПК морского базирования «Панцирь-М».

Строительство первого корабля серии планируется начать уже в 2016 году, сообщает РИА «Новости» со ссылкой на свой источник. В то же время ранее появлялась информация о том, что российский флот получит новый десантный корабль нового поколения к 2020 году. Об этом в июне 2015 года говорил Владимир Тряпичников, начальник управления кораблестроения ВМФ России. По его словам, новый корабль в разы превзойдет по водоизмещению БДК «Иван Грен» (водоизмещение около 5 тысяч тонн), по всей видимости, Тряпичников говорил тогда именно об УДК проекта «Прибой». Предположительно для нужд ВМФ России будет построено 4 корабля данного типа.


Большие десантные корабли российского флота
Макет УДК "Прибой".

Стоит отметить, что УДК проекта «Прибой» вполне вписывается в облик современного десантного судна. По своим основным характеристикам он будет приблизительно соответствовать основным параметрам универсальных десантных кораблей Голландии типа «Роттердам» или «Йохан де Витт», которые и были выбраны в качестве образцов. Данные боевые корабли также обладают водоизмещением 14-16 тысяч тонн, в состоянии перевозить до 500-600 морских пехотинцев и несут на своем борту 6 вертолетов и необходимый набор плавучих десантно-высадочных средств.

Однако корабль проекта «Прибой» — это будущее российского флота, данный проект дошел лишь до стадии макета и до момента его постройки и принятия на вооружение может пройти достаточно долгое время. Ниже мы рассмотрим большие десантные корабли, которыми реально располагает или совсем скоро будет располагать (БДК «Иван Грен» должны принять до конца 2015 года) российский военно-морской флот.

БДК проекта 1171 «Тапир»

Большой десантный корабль (БДК) океанской зоны проекта 1171 (шифр «Тапир», по натовской кодификации «Alligator») предназначен для высадки морских десантов с боевой техникой на необорудованное побережье с малым уклоном дна, а также переброски морем грузов и войск. Корабль в состоянии производить высадку десантных подразделений непосредственно на берег, а плавающую технику может спустить на воду. Головной корабль данного проекта «Воронежский комсомолец» был заложен 5 февраля 1964 года на стапеле Прибалтийского судостроительного завода №820 «Янтарь» в Калининграде. Корабль был спущен на воду 1 июля 1964 года. При всех своих недостатках это был первый в Советском Союзе БДК, который мог с экспедиционным батальоном морской пехоты на борту некоторое время нести службу в удаленных районах мирового океана. За десять лет с 1964 по 1974 год в СССР было построено 14 кораблей данного проекта, которые выпускались в четырех разных вариантах. В течение почти 20 лет корабли проекта 1171 составляли основу стратегических десантных сил СССР.

Большие десантные корабли российского флота

Корабль обладал полным водоизмещением 4650 тонн, осадка составляла 4,5 метра, длина — 113,1 метра, ширина — 15,6 метра. Скорость полного хода БДК проекта «Тапир» составляла 16,5 узлов. Дальность плавания равнялась 4,8 тысячам миль (примерно 8,9 тысяч километров). Автономность плавания большого десантного корабля по запасам провизии и топлива (без их пополнения в походе) у первых кораблей серии составляла 10 суток, у последующих кораблей — 20 суток.

Высадочное устройство корабля включает в себя носовые ворота с аппарелью, а также откидной герметичный лацпорт, расположенный на корме. Погрузка на корабль техники может производиться своим ходом через кормовое или носовое высадочное устройство. Для погрузки грузов на верхней палубе либо через люки в твиндек на корабле имеются специальные краны. Высадка десанта с корабля может осуществлять на плаву, а неплавающая техника высаживается непосредственно на побережье, при этом минимальный уклон дна должен составлять 2-3 градуса (в зависимости от массы принятых на борт корабля грузов). Помимо всего прочего БДК проекта 1171 могли использоваться для транспортировки боеприпасов, а также для перевозки ракет в контейнерах.

Силовая установка корабля дизельная, представляет собой два силовых агрегата мощностью по 4,5 тысячи лошадиных сил каждый (модели двигателей отличались в зависимости от модификации корабля). Вооружение также могло быть различным и состояло из спаренной универсальной корабельной артиллерийской установки ЗИФ-31Б калибра 57-мм и двух спаренных 25-мм орудий 2М-3. Также на корабле были смонтированы две установки реактивной системы залпового огня «Град-М», предназначенные для поддержки десанта. Для противовоздушной обороны должны были использоваться ПЗРК «Стрела-3».

Большие десантные корабли российского флота

БДК проекта 1171 мог взять на борт до 20 основных боевых танков, около 45 БТРов, либо 50 грузовых машин и от 300 до 400 человек десанта. Члены десанта размещались в двух кубриках под первым и четвертым твиндеками. Помимо этого корабль мог использоваться для транспортировки грузов, взяв на борт до 1000 тонн различных грузов. В носовой части корабля располагался отсек для бронетехники, здесь же имелась аппарель, закрытая раздвижными воротами. В корме корабля для погрузочно-разгрузочных операций был оборудован откидной лццпорт. Экипаж корабля состоял из 69 человек, в том числе 5 офицеров. По информации из открытых источников, в настоящее время в строю ВМФ России находятся 4 БДК проекта 1171: 3 корабля в составе Черноморского флота и один корабль на Тихоокеанском флоте.

БДК проекта 1174 «Носорог»

БДК океанской зоны проекта 1174 (шифр «Носорог», по натовской кодификации Ivan Rogov) был предназначен для транспортировки и высадки сил десанта и боевой техники как на оборудованное, так и на необорудованное побережье с малым уклоном дна. Корабль в состоянии осуществлять высадку войск непосредственно на побережье, плавающую технику — на воду, неплавающую военную технику — при помощи специальных десантно-высадочных плавательных средств, личный состав десанта с носимым оружием также может десантироваться на берег на вертолетах.

В процессе работ по проектированию корабля по указанию Главкома ВМФ Советского Союза С. Г. Горшкова в проект вносились изменения, которые в конечном итоге привели к созданию весьма оригинального универсального десантного корабля, обладающего сравнительно небольшим водоизмещением. В результате внесения изменений в проект на корабле появилась доковая камера, а состав размещенной на борту авиагруппы был увеличен. Изменения в проект по ходу работ вносились под впечатлением от идущей полным ходом программы ВМС США по постройке УДК типа «Тарава». В ходе всех улучшений доступность берегов для БДК проекта 1174 стала: для носовой сходни — 17%, для десантных катеров — более 40%, для вертолетов — 100%.

Большие десантные корабли российского флота

Корабли данного проекта строились в СССР с 1973 по 1988 годы, всего было построено три таких корабля. Корабли были заложены и построены в Калининграде на Прибалтийском судостроительном заводе №820 «Янтарь». По причине постоянных изменений проекта головной корабль серии «Иван Рогов» был готов только в 1978 году, через 14 лет после выдачи технического задания на его проектирование. Всего в Калининграде построили три таких судна: «Иван Рогов» (1978 год), «Александр Николаев» (1982 год) и «Мтрофан Москаленко» (1990 год). Первый корабль был списан из состава флота в 1996 году. Два других были отправлены в резерв в 1997 и 2002 годах соответственно. После истории с «Мистралями» в пресс появилась информация о проработке вопроса восстановления кораблей и возвращения их в состав ВМФ России.

Длина корабля проекта 1174 шифра «Носорог» составляла 157,5 метра, ширина — 23,8 метра, осадка — 5 метров. Полное водоизмещение корабля составляло 14 060 тонн. Скорость полного хода — 21 узел, дальность плавания при скорости 18 узлов и нормальном запасе топлива 4 тысячи миль, при максимальном запасе топлива 7500 миль. Силовая установка корабля была газотурбинной и включала в себя два силовых агрегата мощностью по 18 тысяч л.с. каждый. Автономность плавания по запасам провизии составляла 15 суток при нахождении на борту 500 десантников или 30 суток при нахождении на борту 250 человек десанта. Экипаж корабля составлял 239 человек, в том числе 37 офицеров. Для приема в море жидких и твердых грузов корабль был оснащен специальными системами.

Вооружение кораблей изменялось в зависимости от модификации и состояло из артиллерийской установки АК-726 калибра 76,2-мм, двух артустановок АК-630 4х30-мм, двух установок реактивных систем залпового огня «Град-М», одного ЗРК «Оса-М» (боезапас 20 ракет) и четырех ПЗРК «Стрела-3». На борту корабля могли базироваться до 4-х транспортно-боевых вертолетов Ка-29.

Большие десантные корабли российского флота

В танковый трюм БДК и доковую камеру при отсутствии в ней плавательных средств можно было погрузить до 50 танков ПТ-76, 80 БТР и БМП, либо до 120 автомобилей. При этом техника могла быть погружена на борт в различных сочетаниях. Также на борту можно было разместить до 500 человек десанта в нескольких кубриках и четырехместных офицерских каютах, либо разместить 1700 тонн различных грузов. Для выгрузки на берег неплавающей боевой техники в доковую камеру корабля можно было принять до 6 десантных катеров проекта 1785 или проекта 1176. Либо три десантных судна на воздушной подушке проекта 1206 или десантные катера на воздушной каверне проекта 11770 «Серна».

БДК проекта 775

БДК проекта 775 для нужд советского флота строились в Польше на судостроительной верфи Stocznia Polnocna (Сточня Полночна), в городе Гданьске. Корабли строились с 1974 по 1991 годы, всего здесь было построено 28 кораблей данного проекта в трех различных модификациях. Изначально они классифицировались, как средние десантные корабли (СДК), но в 1977 году их переквалифицировали в БДК. В настоящее время корабли этого проекта являются самыми массовыми БДК российского флота, составляя основу российского десантного флота. На вооружении остается 15 кораблей данного типа, а с учетом захваченного в 2014 году российскими военнослужащими украинского БДК «Константин Ольшанский» — 16.

Большие десантные корабли российского флота

Десантные корабли проекта 775 создавались для замены БДК проекта 1171. Новый корабль должен был получить более мощное вооружение и улучшенную живучесть в отличие от проекта 1171, который был сделан на основе сухогруза. Корабли проекта 775 изначально проектировались, как специально предназначенные для десантных операций судно. Они должны были занять промежуточное положение между «Носорогами» и СДК. БДК проекта 775 имеют длину 112,5 метра, ширину — 15 метров, осадку — 4,26 метра, полное водоизмещение корабля составляет 4400 тонн. Скорость полного хода — 17,6 узлов, дальность плавания до 4 тысяч миль (около 7,4 тысяч километров), автономность плавания — до 30 суток. В качестве силовой установки использовались два дизельных двигателя Zgoda-Sulzer, развивающие мощность по 9,6 тыс. л.с. каждый.

Вооружение кораблей данного проекта было различным в зависимости от модификаций. Изначально предусматривалась установка двух спаренных артиллерийских установок калибра 57-мм АК-725 с дистанционным наведением. Для повышения огневой мощи и средств ПВО на корабли проекта 775М устанавливалась 76,2-мм артиллерийская установка АК-176 и две АК-630М 4х30-мм. Для подавления береговой обороны противника и уничтожения его живой силы на десантные корабли проекта 775 устанавливались две пусковых установки РСЗО «Град-М». В качестве средств ПВО могли использоваться ПЗРК «Стрела-3» и «Игла».

Большие десантные корабли российского флота

Корабли проекта 775 изначально рассчитывались на перевозку морем усиленной роты морской пехоты или 225 десантников и 10 танков. Размеры грузового отсека 95х4,5х4,5 метра, также корабль мог взять на борт до 480 тонн различных грузов. Десантники размещались в нескольких кубриках, а офицеры в четырехместных каютах. Экипаж корабля составлял 98 человек, в том числе 8 офицеров.

БДК проекта 11711 «Иван Грен»

Большие десантные корабли проекта 11711 (по натовской кодификации Ivan Gren) — это проект новых БДК российского флота, предназначенных для высадки десанта, перевозки грузов, боевой техники и оборудования. Данный десантный корабль является дальнейшим развитием кораблей проекта 1171 «Тапир», при этом большая часть конструкции корабля претерпела серьезные изменения. 11 июня 2015 года на Прибалтийском судостроительном заводе «Янтарь» в Калининграде состоялась церемония закладки второго БДК проекта 11711 «Пётр Моргунов». Головной корабль серии «Иван Грен» был заложен на калининградском заводе в декабре 2004 года, корабль был спущен на воду в мае 2012 года, передача корабля военным запланирована на 2015 год. Всего до 2020 года ВМФ России должны были получить 6 кораблей данного типа.

Большие десантные корабли российского флота

При создании корабля большое внимание уделялось условиям обитания на нем экипажа и десанта. Погрузка боевой техники на корабль возможна двумя способами: самостоятельно при помощи аппарелей, либо при помощи портовых или палубных грузовых кранов через четырехстворчатый грузовой люк, расположенный в верхней палубе. Данные люки позволяют также вентилировать подпалубное пространство, когда непосредственно перед высадкой десанта боевые машины запускают двигатели, работающие на холостых оборотах, что приводит к заполнению десантного пространства выхлопными газами. Для осуществления погрузочно-разгрузочных работ в районе грузового люка на судне имеется кран грузоподъемностью 16 тонн и два шлюпочных крана, предназначенных для работы с моторными лодками и шлюпками.

Полное водоизмещение БДК «Иван Грен» составляет 5000 тонн, что делает его крупнейшим среди всех БДК российского флота, находящихся в строю на данный момент времени. Скорость полного хода составляет 18 узлов, дальность плавания — до 3500 морских миль при скорости хода 16 узлов. Автономность плавания — до 30 суток. Экипаж корабля состоит из 100 человек. Боевая техника располагается на танковой палубе внутри БДК, это могут быть как основные боевые танки массой до 60 тонн (13 танков), так и БМП и БТР (до 36 единиц), либо 300 человек десанта.

Большие десантные корабли российского флота

Из оружия на борту корабля установлены две пусковых установки РСЗО «Град-М», две артиллерийских установки АК-630М 4х30-мм, а также универсальная артиллерийская установка АК-176 калибра 76,2 мм. Помимо этого, на корабле предусмотрено базирование одного транспортно-боевого вертолета Ка-29. По некоторой информации, в качестве средства ПВО может использоваться комплекс «Игла-В».
