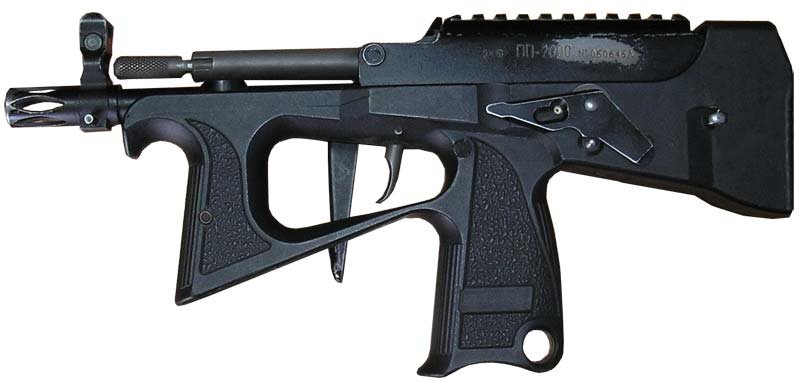

Тульский пистолет-пулемёт ПП-2000

Пистолет-пулемёт ПП-2000 разработан тульскими оружейниками в 2001 году и предназначен для подразделений антитеррора. Пистолет-пулемёт ПП-2000 разработан лично руководителем направления автоматического стрелково-пушечного вооружения Тульского государственного унитарного предприятия «Конструкторское бюро приборостроения» (ГУП КБП) профессором В.П. Грязевым.

Кроме него в работе над ПП-2000 участвовали оружейные специалисты КБП Б.А. Волков, Б.И. Кузнецов и другие.

Дальность поражения ПП-2000 до 300 метров. Это первый Российский пистолет после распада СССР, который превосходит все Европейские аналоги пистолетов-пулеметов. Высочайшая плотность огня в ближнем бою – главное преимущество ПП-2000. Конструкторы сократили до минимального числа все используемые детали при его создании. Пистолет-пулемет выполнен в удобной форме, которая пригодна для скрытого ношения.

Пистолет-пулемет создан из совокупности пластмассовых деталей корпуса пулемета и обычных металлических деталей для производства выстрела. Пластмассовые детали не пострадают от коррозии, в прохладную погоду не имеют холодящего эффекта при прикосновении. Для уменьшения демаскирующего эффекта при использовании пистолета-пулемета, он снабжен щелевым пламегасителем. Благодаря этим новшествам ПП-2000 весит меньше полутора килограммов и разбирается меньше чем за 30 секунд.

Данную модель отечественные разработчики уже выставляли на выставке Интерполитех-2006, которая проходила в городе Москва. Пистолет-пулемёт ПП-2000 окончательно был готов и пошел в производство в 2006 году для МВД Российской Федерации. В настоящее время, пистолеты-пулемёты ПП-2000 применяются отдельными подразделениями МВД РФ и приняты на вооружение Федеральной службы судебных приставов.

Для прицеливания ПП-2000 оснащен стандартной мушкой и перекидным целиком. У пистолета-пулемета присутствует одна интересная разработка – использование патрона 9х19 «Парабеллум». По словам разработчиков, это связано с тем, что ПП-2000 в первую очередь предназначается для полицейских сил с использованием оружия для останавливающего действия. Это связано с тем, что использование оружия с калибром 5,45 мм имеет меньшее останавливающее действие по сравнению с оружием калибра 9 мм. Пуля калибра 9 мм сообщает телу преступника большую кинетическую энергию и поражает большую площадь тела, что действует как останавливающий фактор.

Пистолет-пулемет имеет возможность доукомплектования коллиматорным прицелом или прицелом для ночного использования. Предохранитель исполнен с левой стороны пистолета-пулемета, там же расположен переводчик режима стрельбы, взведение ПП-2000 происходит с использованием рукоятки, расположенной над стволовой коробкой. Стоит повернуть ее влево или вправо, и оружие взведено.

Ствол имеет хромированное напыление. По типу автоматики пистолет-пулемёт ПП-2000 относится к оружию со свободным затвором. Ударно-спусковой механизм куркового типа, обеспечивающий стрельбу очередями и одиночным огнем. Перед началом ведения огня, патрон располагается в патроннике, а затвор находится в своей передней позиции, чем закрывает канал ствола. Такая стрельба называется «с переднего шептала».

Скорострельность отечественного пистолета-пулемета до 10 выстрелов в секунду. По сравнению с другими отечественными и зарубежными малогабаритными пистолетами-пулемётами ПП-2000 имеет наименьший темп стрельбы. Это достигнуто без применения специального замедлительного устройства в основном за счет рационального проектирования динамических параметров курка и характеристик его боевой пружины.

Отметим еще одну особенность боеприпаса – при производстве выстрела, пуля, вылетев из ствола и попав в препятствие, не рикошетит, что дает уникальные возможности использования пистолета-пулемета в закрытых помещениях и ограниченных пространствах по освобождению заложников или нейтрализации опасных преступников.

Кроме обычных 9-мм патронов, конструкторы предусмотрели возможность использования бронебойных патронов со стальным сердечником. Бронебойная пуля патрона 7Н31 способна пробивать стальные листы толщиной 3 мм на дальности 90 метров, 5 мм на дальности до 50 метров и 8 мм на дальности до 15 метров. Это обеспечивает эффективность ПП-2000 в борьбе с противниками в индивидуальных средствах защиты (касках, бронежилетах), а также позволяет поражать цели, находящиеся за преградами и внутри автомобилей.

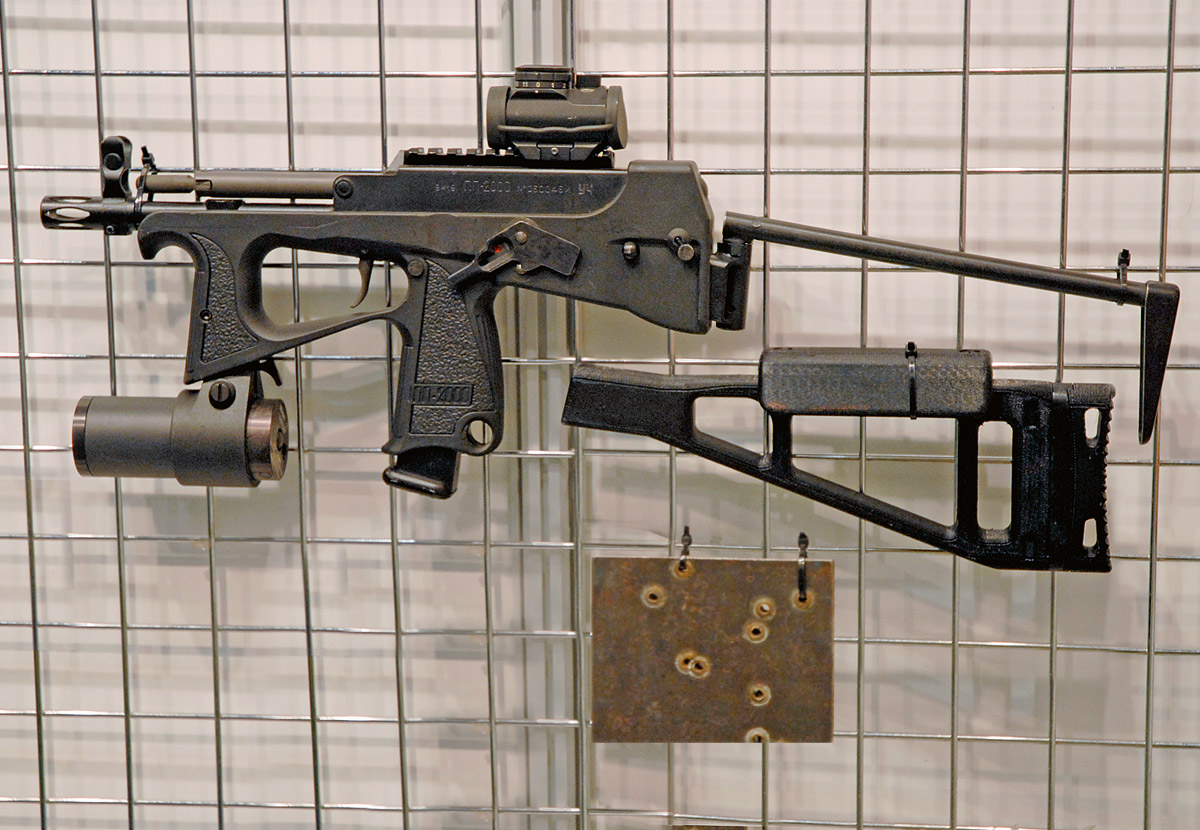

Еще одна доработка тульских конструкторов – запасная обойма, имеющая 44 боеприпаса. ПП-2000 имеет приклад складного действия, и здесь разработчики снова применили русскую смекалку – дополнительная обойма легко становится на место приклада и выполняет его функции. Это очень удобно при ведении боевых действий – дополнительный магазин с легкостью снимается с места приклада, что позволяет продолжить бой без поиска дополнительной обоймы в снаряжении.

ПП-2000 – лучший пистолет-пулемет в своем классе и значительно опережает по основным характеристикам и по эффективности боевого применения все остальные пистолеты-пулеметы, например, широко распространенный пистолет-пулемет МП-5 фирмы «Хеклер и Кох». Причем эта эффективность должна обеспечиваться стрелками среднего уровня огневой подготовки.

Масса, кг: 1.4 (без магазина, с плечевым упором)
Длина, мм: 582/340 с плечевым упором/без упора
Ширина, мм: 43
Высота, мм: 185 (с магазином на 23 патрона)
305 (с магазином на 44 патрона)
Патрон: 919 мм Парабеллум (бронебойные боеприпасы 7Н31)
Калибр, мм: 9
Принципы работы: свободный затвор
Скорострельность,
выстрелов/мин: 600—750
Начальная скорость пули, м/с: 550 (патрон 7Н31)
Прицельная дальность, м: до 200
Максимальная
дальность, м: 100 м (эффективная)
Вид боепитания: отъёмный коробчатый магазин на 20 или 44 патрона
Прицел: открытый (имеется планка Пикатинни для крепления различных оптических/коллиматорных прицелов).

Для ведения малошумной и беспламенной стрельбы на ПП-2000 предусмотрено применение дульного глушителя. Разработанный в КБП глушитель является неразборным, что существенно упростило его конструкцию и облегчило производство. Пистолет-пулемет может доукомплектовываться целеуказателем с лазерным исполнением «Зенит-4ЕК», глушителем и фонарем тактического плана.

                                   Описание составных частей пистолета-пулемёта

7.1. Ствольная коробка

7.1.1. Ствольная коробка в сборе состоит из ствольной коробки 2 (рис. 6) с целиком 3, планкой Пикатинни 4, стволом 7, втулкой 8, основанием мушки 1, пламегасителем 9, штока 5 с возвратной пружиной, затвора 6.

7.1.2. Ствольная коробка 2 является неподвижной частью пистолета-пулемета и предназначена для размещения затвора 6 с штоком 5 и обеспечения функционирования деталей автоматики.

7.1.3. Ствольная коробка устанавливается на рукоятку и объединяется с ней с помощью втулки 8 и хвостовой части А.

7.1.4. На стволе установлен и жестко закреплен на нем пламегаситель, предназначенный для уменьшения блеска пламени при стрельбе.

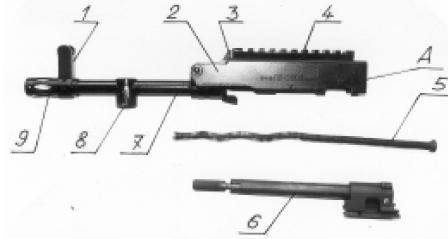

                                                                       Рис. 6. Составные части ствольной коробки:

1 – основание мушки; 2 – ствольная коробка; 3 – целик; 4 – планка Пикатинни; 5 – шток; 6 – затвор; 7 – ствол; 8 – втулка; 9 – пламегаситель; А – хвостовая часть

7.2. Рукоятка

7.2.1. Рукоятка в сборе состоит из пластмассовой рукоятки 11 (рис. 7) и установленных в нее спускового крючка 23, тяги 2, оси спускового крючка 1, шептала 6 с перехватом 7, автошептала 5, курка 3 с боевой пружиной 4 и толкателем 26, оси курка 24, фиксатора 25, фиксатора приклада 9, пружины 10, переводчика 17, флажка 12, шайбы 16, оси переводчика 13, фиксатора магазина 18, пружины фиксатора магазина 19, защелки 22, оси защелки 21 и пружины защелки 20, антабки 14, стопорных колец 15 и 8.

7.2.2. Рукоятка является неподвижной частью пистолета-пулемета и служит для размещения и соединения всех частей пистолета-пулемета.

7.2.3. Шептало в сборе служит для удержания курка во взведенном положении и состоит из шептала и двух пружин. На шептало устанавливается перехват.

7.2.4. Автошептало служит для удержания курка после выстрела в крайнем заднем положении. В автошептало установлена пружина.

                                                                               Рис. 7. Составные части рукоятки:

1 – ось спускового крючка; 2 – тяга; 3 – курок; 4 – боевая пружина; 5 – автошептало; 6 – шептало; 7 – перехват; 8 – кольцо стопорное; 9 – фиксатор приклада;

10 – пружина; 11 – рукоятка; 12 – флажок; 13 – ось переводчика; 14 – антабка; 15 – кольцо стопорное; 16 – шайба;17 – переводчик; 18 – фиксатор магазина;

19 – пружина фиксатора магазина; 20 – пружина защелки; 21 – ось защелки; 22 – защелка; 23 – спусковой крючок; 24 – ось курка; 25 – фиксатор; 26 – толкатель

7.3. Магазин

7.3.1. Магазины предназначены для помещения патронов в количестве 20 штук и подачи их на линию досылания.

Магазины устанавливаются в основание рукоятки через нижнее окно.

7.3.2. Магазин состоит из корпуса магазина 4 (рис. 8), подавателя 1, пружины магазина 2 и крышки магазина 3.

                                                                              Рис. 8. Детали магазина:

1 – подаватель; 2 – пружина магазина; 3 – крышка магазина; 4 – корпус магазина

7.4. Приклад

7.4.1. Приклад служит для удобства пользования оружием и устанавливается в рукоятку через заднее окно в рукоятке.

Приклад состоит из упора и вкладыша, в котором размещены пружина, втулка и штифт.

Фиксируется приклад в разложенном положении поворотом упора почасовой стрелке на 180º с приложением усилия вверх. Складывается приклад путем поднятия упора и разворота его на 180º против часовой стрелки до момента фиксации.

                                   Работа частей и механизмов пистолета-пулемёта

8.1. Положение частей и механизмов пистолета-пулемета до заряжания

8.1.1. Положение частей и механизмов пистолета-пулемета до заряжания (рис. 9).

8.1.2. Магазин 17 вставлен в рукоятку 18 и удерживается в ней фиксатором магазина 14.

8.1.3. Подаватель 15 находится вверху и упирается в затвор 4.

8.1.4. Затвор 4 под действием возвратной пружины 8 находится в крайнем переднем положении, упираясь в казенный срез ствола. Стебель затвора выступает из коробки вперед и располагается над стволом. Рукоятка взведения может откидываться влево или вправо, что одинаково удобно при заряжании для левши и правши.

Ствол 1 заперт.

Выбрасыватель 2 находится в нижнем положении.

8.1.5. Спусковой крючок 20 упирается в переднюю стенку отверстия в рукоятке и определяет исходное положение шептала 12.

8.1.6. Курок 6 сброшен и упирается одной из своих поверхностей в задний торец затвора.

8.1.7. Автошептало 13 выжато затвором.

8.1.8. Переводчик 9 находится в положении «предохранение», блокируя затвор и спусковой крючок от перемещения.

8.2. Взаимодействие частей и механизмов пистолета-пулемета при стрельбе

8.2.1. Для ведения автоматической стрельбы необходимо перевести флажок 11 переводчика из положения «предохранение» в положение «автоматический огонь».

При повороте переводчик 9 освобождает спусковой крючок 20 и затвор 4.

Отвести затвор за рукоятку взведения 21 назад до упора в ствольную коробку 5 и резко отпустить его. При отводе затвора назад происходит сжатие возвратной пружины 8 взведение курка 6 и посадка его на авто шептало 13.

При движении вперед затвор досылает патрон, находящийся на линии досылания. При этом зуб выбрасывателя западает в проточку гильзы.

Затвор в переднем положении выключает автошептало, при этом курок во взведенном положении удерживается шепталом.

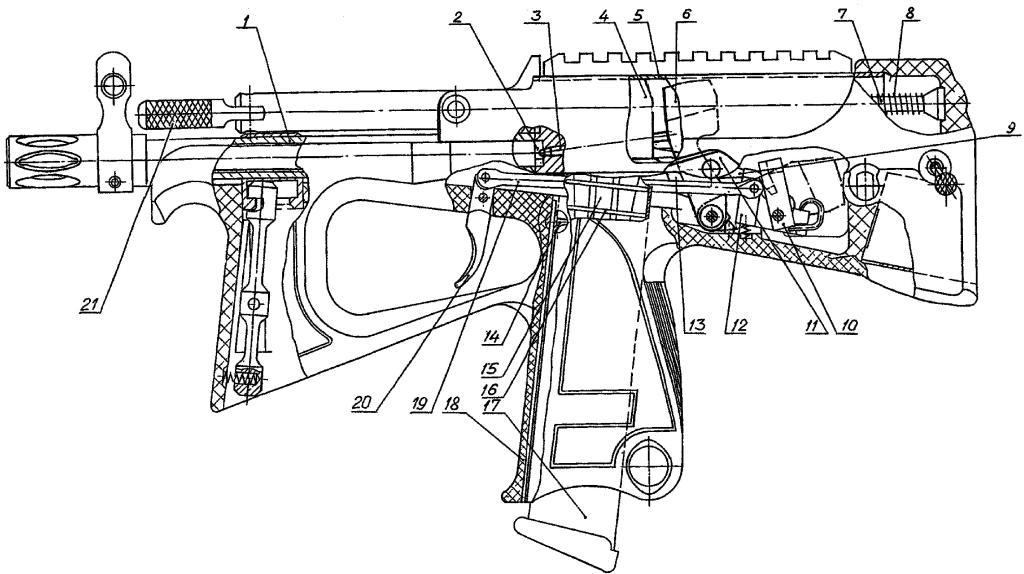

                                      Рис. 9. Положение частей и механизмов пистолета-пулемета до заряжания:

1 – ствол; 2 – выбрасыватель; 3 – боек; 4 – затвор; 5 – ствольная коробка; 6 – курок; 7 – шток; 8 – возвратная пружина; 9 – переводчик; 10 – перехват;

11 – флажок; 12 – шептало; 13 – автошептало; 14 – фиксатор магазина; 15 – подаватель; 16 – пружина магазина; 17 – магазин; 18 – рукоятка; 19 – тяга;

20 – спусковой крючок; 21 – рукоятка взведения

При нажатии на спусковой крючок курок срывается с шептала и под действием пружины наносит удар по подпружиненному бойку 3. Боек накалывает капсюль-воспламенитель патрона. Происходит выстрел.

При выстреле под действием силы давления пороховых газов затвор откатывается назад, сжимая возвратную пружину и взводя курок. Курок поворачивается и становится на автошептало. При этом выбрасыватель 2 извлекает из патронника стреляную гильзу и удерживает ее в чашечке затвора до встречи с отражающим выступом на ствольной коробке. При встрече гильзы с отражающим выступом происходит ее удаление за пределы автоматики через боковое окно в ствольной коробке.

Подаватель подает очередной патрон на линию досылания. При приходе затвора в переднее положение происходит выключение автошептала и срыв курка.

Стрельба продолжается до тех пор, пока не будет отпущен спусковой крючок или не кончатся патроны в магазине.

8.2.2. Для ведения стрельбы одиночными выстрелами необходимо перевести флажок переводчика в положение «одиночный огонь». При этом переводчик 9 освобождает перехват 10, который при нажатом спусковом крючке 20, удерживает курок 6 во взведенном положении после выключения автошептала 13.

Для производства следующего выстрела необходимо отпустить и повторно нажать на спусковой крючок. При отпускании спусковой крючок поворачивается, освобождая курок с перехвата и ставит его на шептало.

Пистолет-пулемет готов к очередному выстрел своего хозяина.
