Новинки для сапёров

Новейшие миноискатели, многофункциональный нож, модернизированный комплект разминирования, а попросту — костюм сапера, все это корреспонденты «Защищать Россию» увидели на юбилее научно-исследовательского испытательного института инженерных войск. Новые разработки только начинают поступать в войска, а мы вам можем рассказать о них уже сейчас.

6 октября Центральный научно-исследовательский испытательный институт инженерных войск министерства обороны Российской Федерации отпраздновал 95-летие. За годы существования в институте создали тысячи уникальных средств инженерного вооружения. На юбилее гостям продемонстрировали последние разработки. Вот некоторые из них.

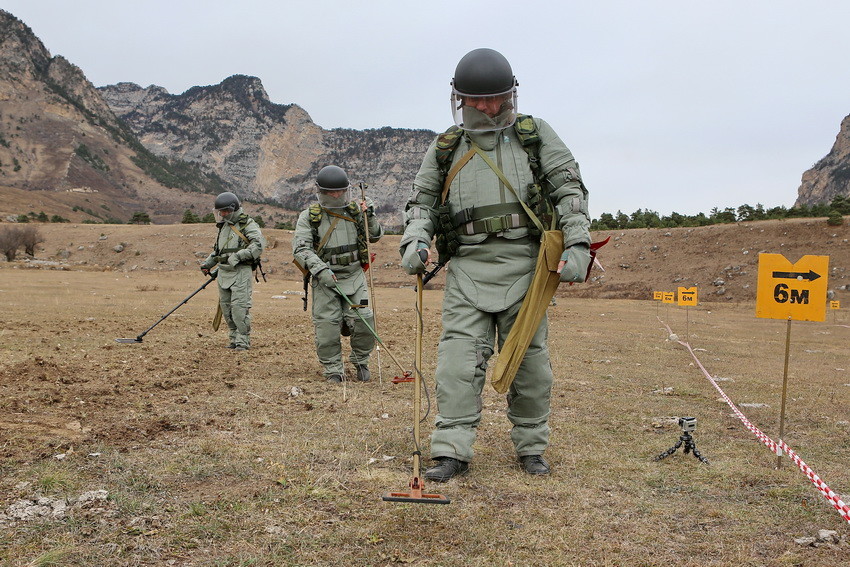

                                             Общевойсковой комплект разминирования ОВР-2

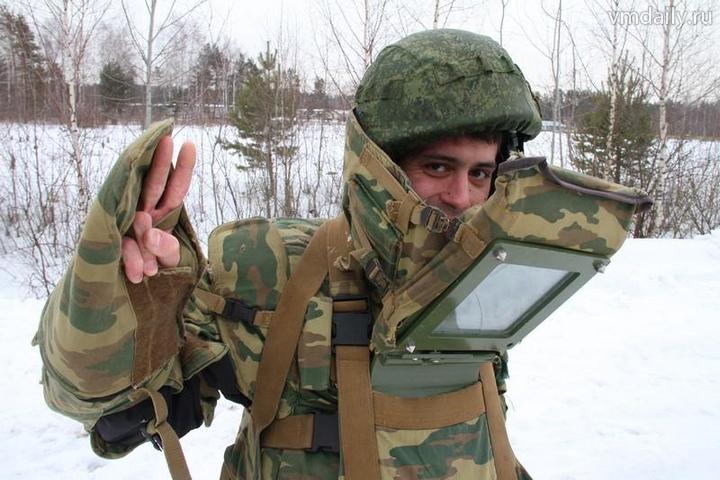

В состав каждого комплекта входит: 6 костюмов-защитных комплектов сапера «Сокол», 6 защитных шлемов ЛШЗ-2ДТМ.

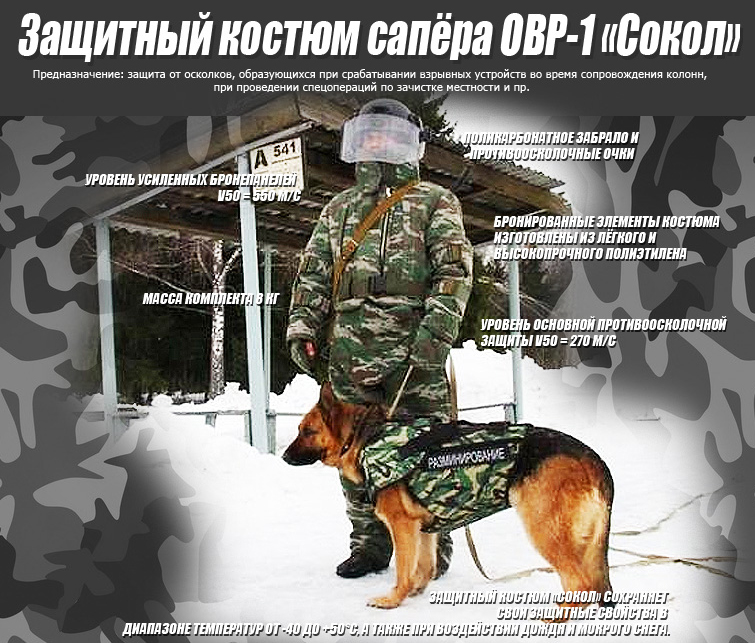

«Сокол» способен защитить сапера от пистолетных пуль, летящих со скоростью до 550 м/сек, хотя предназначен, преимущественно, для защиты от осколков, образующихся при срабатывании взрывных устройств во время сопровождения колонн, при проведении спецопераций по зачистке местности и др.

Вес костюма — всего 8,5 кг, что позволяет сапёру выполнять в нём комплекс задач по разминированию в течение всего дня в отличие от имеющегося защитного комплекта ЗКС-1 «Дублон», вес которого составляет более 40 кг.

Бронепластины «Сокола» изготовлены из легкого и высокопрочного полиэтилена, а не из стали, как в других костюмах. Сапер в «Соколе» становится защищенным и от мин, имеющих бесконтактный взрыватель и реагирующих на присутствие рядом металла. Ткань верха выполнена из негорючего материала.

«Сокол» совмещается со штатными элементами носимой экипировки, в том числе летним и зимним обмундированием, средствами индивидуальной бронезащиты. ОВР-1 сохраняет свои защитные свойства в диапазоне температур от минус 40 до плюс 50 градусов, а также при воздействии дождя и мокрого снега.

Бронешлем "ЛШЗ 2ДТМ"

Шлем «ЛШЗ-2ДТМ» предназначен для периодического ношения с целью защиты от пуль стрелкового оружия головы человека, а также для защиты от пуль стрелкового оружия лица и шеи человека при комплектации изделия забралом и бармицей.

Изделие состоит из корпуса, демпфера верхнего и ремня подбородочного.

Защитная структура корпуса и бармицы изделия состоит из дискретно-тканевых материалов на основе арамидных нитей.

Защитная структура забрала 1 класса защиты ГОСТ Р 50744-95 состоит из комбинации поликарбонатных стекол. Защитная структура забрала 2 класса защиты состоит из комбинации композитного материала и бронестекла.

                                  Основные характеристики

Корпус шлема обеспечивает уровень защиты головы по 2 классу ГОСТ Р 50744-95, лица по 1 или 2 классу, шеи по 2 классу защиты.

Площадь защиты корпуса шлема не менее 15,0 дм2, забрала по 1 классу - 5,0 дм2.

Площадь защиты прозрачной части забрала по 2 классу – неменее 1,5 дм2, композитной – 2,8 дм2.

Площадь защиты бармицы не менее 5,5 дм2.

Масса шлема не более 4,45 кг.

                                              Особенности

·                                 изделие обеспечивает сохранение стойкости к воздействию средств поражения в температурном диапазоне эксплуатации от -40 до +40°С, при воздействии атмосферных осадков

·                                 при обстреле изделия уровень травмирования головы не превышает II степень тяжести в соответствии с ГОСТ Р 50744-95

·                                 оптические свойства забрала обеспечивают возможность ориентации человека в пространстве при ношении изделия

·                                 изделие не теряет защитных свойств после падений с высоты 1м на бетонное основание

·                                 возможность использования пртивогазов ПМК-2, ПМК-3

·                                 возможность крепления технических средств и навесного оборудования

На каждый костюм приходится две транспортировочных сумки и два комплекта термобелья — летнее и зимнее. Также к каждому костюму полагается боевой нож «Взмах-3»и фонарь.

Новый комплект не имеет аналогов. Похожие элементы встречаются,  но комплектов в такой же сборке нет.

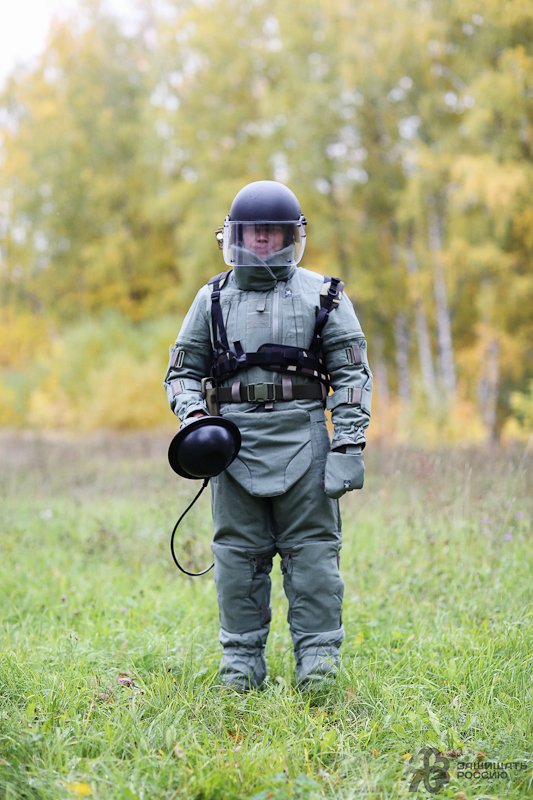

                                           ОБЩЕВОЙСКОВОЙ КОМПЛЕКТ РАЗМИНИРОВАНИЯ ОВР-2.

                                      Костюм значительно легче своего предшественника и весит около восьми кг. Это существенно увеличивает продолжительность работы саперов. Титановые защитные панели заменены на прессованный полиэтилен, что тоже уменьшает вес костюма. Помимо этого, усилена защита воротниковой зоны и жизненно важных органов.

Данный комплект держит защитные свойства при попадании с 5 метров пистолетом ПМ и пистолетом ТТ (пуля 5,45, пуля 7,62). Стоимость комплекта достаточно невелика для такого оборудования и составляет порядка 1 миллиона рублей.С начала этого года комплект активно используется инженерными войсками при сплошном разминировании местности на территории Чеченской республики.

        Переносной искатель проводных линий управления взрывными  устройствами ПИПЛ

ПЕРЕНОСНОЙ ИСКАТЕЛЬ ПРОВОДНЫХ ЛИНИЙ УПРАВЛЕНИЯ ВЗРЫВНЫМИ УСТРОЙСТВАМИ ПИПЛ. ФОТО: АНДРЕЙ ЛУФТ/ЗАЩИЩАТЬ РОССИЮ

Прибор предназначен для поиска проводных линий управления взрывоопасными устройствами. Переносной искатель способен обнаружить 20-метровый провод типа СПП-2 на расстоянии 4 метров от любого конца и на глубине 30 сантиметров в грунте.

Состоит из блока электроники с пультовым управлением индикации, несущей рамы из трех телескопических штанг, генераторной катушки и приемной катушки. Изготовлен с применением современных композитных материалов, современной радиоэлектронной базы. Переносной искатель легко складывается и размещается в транспортном кейсе.

Ничего сложного в работе с прибором нет. При включении аппарат сразу же готов к работе — к поиску. Наличие провода или проводной линии показывает светодиодная шкала.

Это полностью отечественная разработка. Переносной искатель создан при участии специалистов отдела инженерной разведки института. Цена прибора сравнима с ценами на зарубежные аналоги и составляет порядка трехсот тысяч рублей.

Переносной искатель принят на снабжение в 2013 году и уже зарекомендовал себя с положительной стороны. Прибор применялся при подготовке и проведении Олимпийских игр в Сочи.

                                       Переносной индукционнный селективный миноискатель ИМП-С2

Разработан на замену действующих миноискателей ИМП, стоящих на вооружении сегодня. Прибор предназначен для обнаружения противопехотных и противотанковых мин, корпус, взрыватели и детали которых изготовлены из металла.

                                          Селективный переносной индукционный миноискатель ИМП-С и ИМП-С2

 ИМП-С (ИМП-С2) позволяет оператору производить классификацию обнаруженных объектов по совокупности их электрофизических методов.

Обеспечивает обнаружение и селекцию по обобщенным параметрам противотанковых и противопехотных мин, установленных в грунт (снег, воду).



Переносной миноискатель ИМП-С2 изготовлен с применением современных материалов и современной радиоэлектронной базы. Использование пластика помогло существенно уменьшить вес прибора.

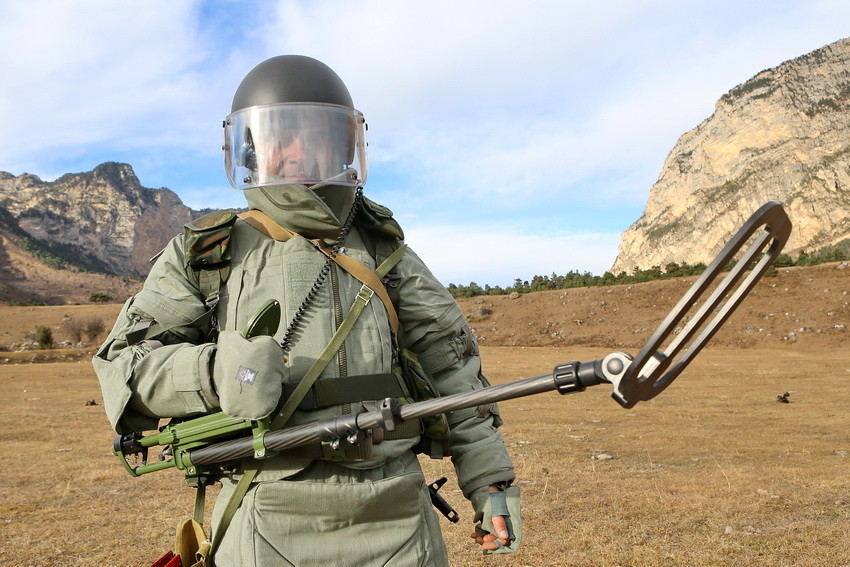

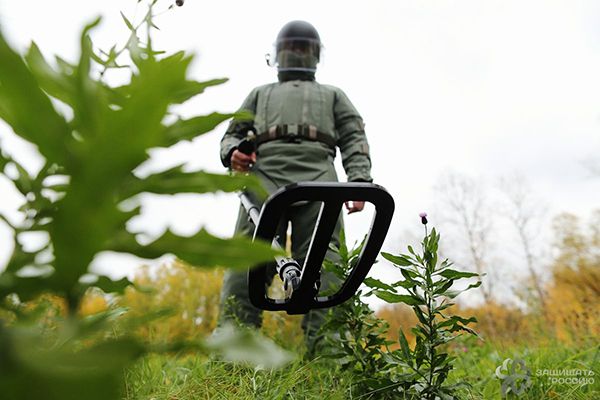

          ПЕРЕНОСНОЙ ИНДУКЦИОНННЫЙ СЕЛЕКТИВНЫЙ МИНОИСКАТЕЛЬ ИМП-С2. ФОТО: АНДРЕЙ ЛУФТ/ЗАЩИЩАТЬ РОССИЮ

                                              Переносной искатель неконтактных взрывных устройств ИНВУ-3М

Назначение

Искатель предназначен для поиска мин и самодельных взрывных устройств, оснащенных электронными взрывателями (системами инициирования) установленных на поверхности грунта, в грунте, снегу, под покрытиями дорог, а также на различных объектах. Искатель обнаруживает с высокой вероятностью:

·                                 неконтактные взрыватели противотанковых, противотранспортных и противопехотных мин

·                                 исполнительные приборы радиоэлектронных средств дистанционного управления минновзрывными заграждениями

·                                 радиоприемники, электронные и электромеханические таймеры, электронные датчики и замыкатели систем инициирования самодельных взрывных устройств

·                                 автономные разведывательно-сигнализационные приборы

Искатель может применяться для обнаружения тайников с оружием и боеприпасами.
Искатель эффективен при обнаружении электронных устройств и горно-лыжного снаряжения в снежных завалах.

                                            Особенности

Высокочувствительное двухканальное приемное устройство (2-я и 3-я гармоники) обеспечивает уменьшение числа «ложных тревог» от посторонних металлических предметов.
Антенны с круговой поляризацией исключают риск «пропуска цели» при изменении ориентации антенной системы.
Ступенчатая регулировка чувстви­тельности приемного устройства (0 dВ, -10 dВ; -20 dВ; -30 dВ) позволяет оптимально настраивать прибор для работы в условиях внешних электромагнитных помех.
Передающее устройство имеет возможность регулировки выходной мощности зондирующего сигнала, что практически исключает риск срабатывания взрывного устройства от воздействия электромагнитного излучения искателя.
В комплект искателя входит заплечный ранец для размещения блоков прибора во время работы.
Антенны и панель с органами управления и индикации объединены в единую эргономичную конструкцию, обеспечивающую удобное управление режимами работы искателя.
Надежная и долговечная никель-кадмиевая аккумуляторная батарея 5НКГЦ-7-1 обеспечивает длительное время непрерывной работы.
Зарядное устройство обеспечивает в автоматическом режиме оптимальный режим заряда аккумуляторной батареи.
Прибор разработан в пыле и влагозащитном исполнении, имеет прочный корпус, сохраняет работоспособность в широком интервале температур.

                                         Преимущества

Большая дальность обнаружения управляемых мин и самодельных взрывных устройств (до 30 м).
Способность обнаруживать взрывные устройства, находящиеся за различными преградами: стенами из бетона и кирпича, заборами из колючей проволоки и металлической сетки, под асфальтовым и бетонным покрытием дорог.
Высокий темп поиска (в 40 - 50 раз выше темпа поиска металлодетектором).
Небольшой вес, современный дизайн, простота управления и удобство считывания информации .
Безопасность применения.
Возможность длительной эксплуатации в полевых условиях.

                                                              Технические характеристики

Предназначен для дистанционного обнаружения минно-взрывных устройств с электронными взрывателями — радиоэлектронными компонентами, схемами и транзисторами. Антенный блок и радиолокационный блок с пультом управления расположены впереди, в руках сапера.

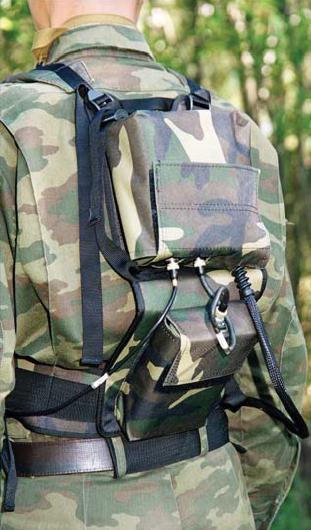

Для снижения массы той части миноискателя, которая находится в руках у военного, блок электроники и аккумуляторная батарея размещены на спине сапера.

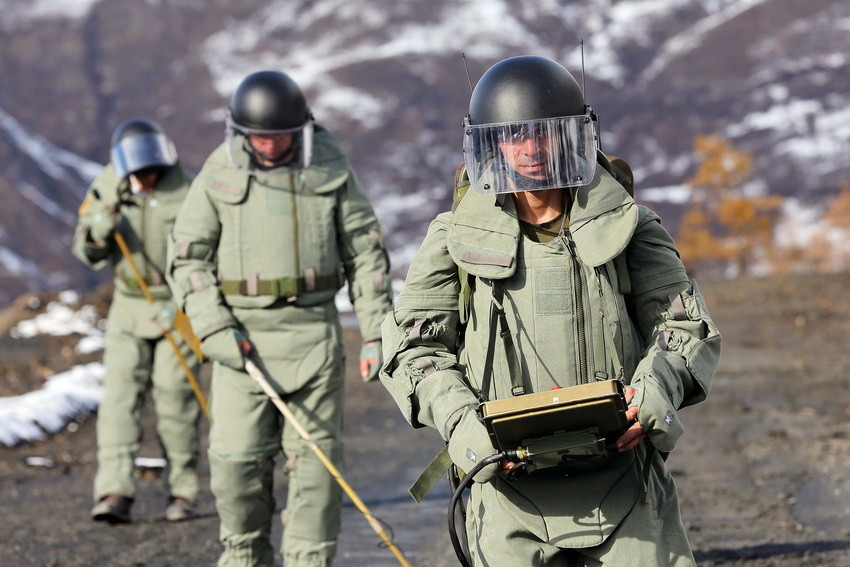

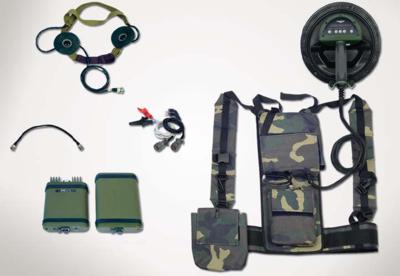

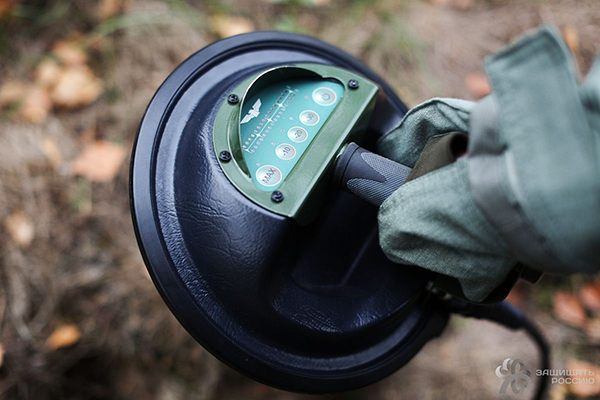

ПЕ                      РЕНОСНОЙ ИСКАТЕЛЬ НЕКОНТАКТНЫХ ВЗРЫВНЫХ УСТРОЙСТВ ИНВУ-3М. ФОТО: АНДРЕЙ ЛУФТ/ЗАЩИЩАТЬ РОССИЮ

                                                                              Миноискатель НР900ЕК «КОРШУН»

 Знакомясь с новинками современного рынка металлодетекторов, невольно начинаешь испытывать жалость к героям Роберта Стивенсона, которые так и не смогли отыскать пиратские сокровища.

Современные металлодетекторы представляют собой мощные, многофункциональные электронные устройства, которые не только способны определить наличие металла в любой среде без непосредственного контакта с ним. С их помощью  можно определить химический состава, глубину залегания и еще целый ряд различных характеристик. Также эти устройства способны «дискриминировать» металлы, т.е. срабатывать только на указанный вид, совершенно игнорируя другие.

Принцип функционирования детектор основан на измерении вторичных электромагнитных волн, отражаемых металлом.

Область применения этих устройств огромна. Кроме кладоискателей, ими охотно пользуются геологи, строители, сотрудники служб безопасности и др. Еще более активно детекторы металла применяются вооруженными силами всех стран. Их основная задача состоит в обнаружении мин и других металлических устройств.

В настоящей статье речь пойдет об уникальном устройстве, которое по целому ряду характеристик заметно выделяется даже среди узкоспециализированных специальных детекторов, используемых военными специалистами.

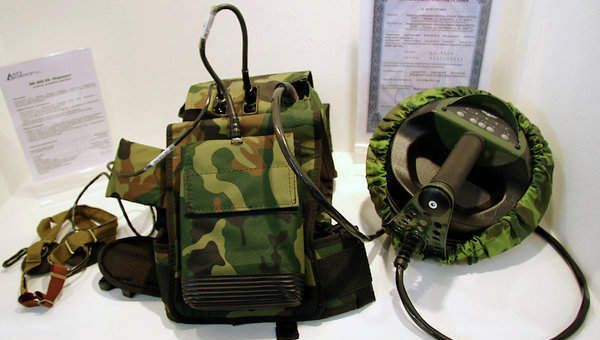

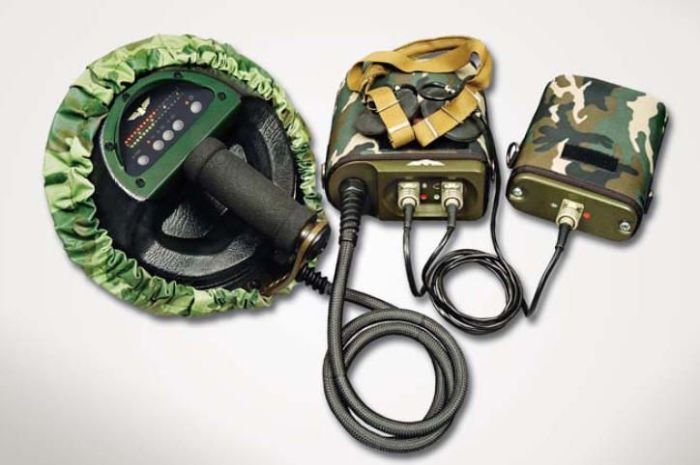

                                                      Локатор нелинейного типа НР900ЕК «КОРШУН»

Локатор предназначен для обнаружения электронных устройств, находящихся в толще грунта и на его поверхности. Его использование позволяет обнаружить:

·                                 Радиоприемники и радиопередатчики различных устройств связи, сигнализации и систем управления удаленными объектами;

·                                 Электромеханические и электронные таймеры;

·                                 Акустические, оптоэлектронные и магнитные датчики и малогабаритные телекамеры;

·                                 Скрытые конструкции, изготовленные их металла;

·                                 Электронное снаряжение горнолыжников, оказавшихся под, сошедшими с гор, снежными лавинами.

Такой широкий функционал локатора позволяет с его помощью решать ряд задач, к числу которых относятся:

·                                 Проверка дорого и различных объектов на наличие взрывных устройств, комплектующихся электронными блоками;

·                                 Осуществление оперативно-розыскных действий и проведение следственных мероприятий, направленных на поиск различных тайников, в которых спрятано оружие, боеприпасы и взрывные устройства;

·                                 Обеспечение безопасного функционирования различных объектов путем обнаружения и обезвреживания различных устройств диверсионно-террористической направленности.

                                                    Применение НР900ЕК «КОРШУН» имеет ряд особенностей:

 2-ух канальное приемное устройство позволяет значительно снизить количество ложных срабатываний;

·                                 Поляризованная антенна исключает риск пропуска взрывного устройства при ее поворотах;

·                                 Ступенчатая регулировка чувствительности устройства обеспечивает  его оптимальную настройку  при колебаниях напряженности электромагнитного поля.

Упоминаемые ранее, уникальные характеристики устройства обеспечивают ему целый ряд эксплуатационных преимуществ, к числу которых относятся:

·                                 Возможность обнаруживать цели на большом удалении;

·                                 Способность обнаружения электронных устройств, находящихся как в активном, так и в пассивном состоянии;

·                                 Выявлять электронные устройства, которые находятся за различными преградами;

·                                 Хорошо продуманная схема компоновки локатора обеспечивает возможность тактического десантирования;

·                                 Высокие темпы проведения поисковых работ;

·                                 Эргономичное и безопасное использование;

·                                 Мощный и надежный источник питания обеспечивает продолжительное время непрерывной работы без его замены или подзарядки.

Все вышеперечисленное обеспечивает НР900ЕК «КОРШУН», «детищу» отечественного Военпрома, популярность и востребованность в инженерно-саперных частях Российской армии.

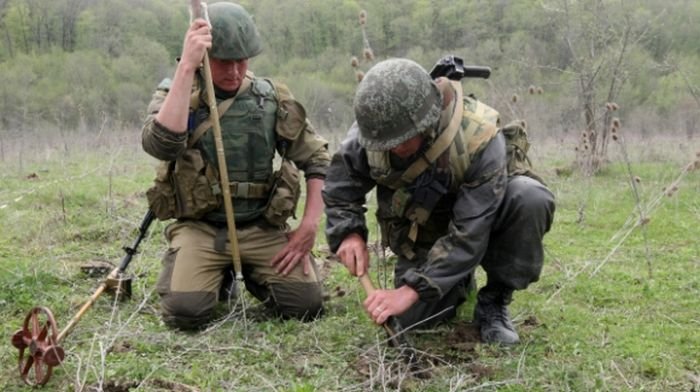

Саперы, применяющие локаторы работают в паре. Первый номер занимается обнаружением взрывных устройств, второй — их обезвреживанием.

Наглядным подтверждением эффективности применения данного миноискателя стало его использования инженерно-саперными подразделениями Южного военного Округа, которые занимались разминированием дорог и других объектов военной и социальной структуры на территории Чечни. В сложных  условиях сильно пересеченной местности локатор продемонстрировал высочайшую точность срабатываний, что позволило в короткие обеспечить безопасное функционирование данных объектов.

Локатор нелинейного типа НР900ЕК «КОРШУН» не относится к числу засекреченных. Информация о его технических характеристиках и функциональных возможностях общедоступна, что стало причиной «нездорового» интереса к устройству со стороны частных лиц. Эффективность, а самое главное, целесообразность его применения в поисках кладов, сомнительна. Участникам частных «поисковых» экспедиций следует обратить внимание на другие детекторы, которые находятся в свободной продаже в любом специализированном магазине.

Новейшим российским робототехническим комплексом разминирования является «Уран-6», который был создан ОАО «766 УПТК» (Управление производственно-технологической комплектации, Московская область). Данный саперный комплекс уже успел пройти приемо-сдаточные испытания в Чечне — в Сунженском районе. Здесь роботизированный комплекс «Уран-6» занимался сплошной очисткой лесных массивов и сельскохозяйственных угодий от разнообразных взрывоопасных предметов.



Новый робот-сапер «Уран-6» представляет собой гусеничный самоходный радиоуправляемый минный трал. В зависимости от задач, которые ставятся перед комплексом, на него может быть установлено до 5 различных тралов, а также бульдозерных отвалов. Оператор может управлять комплексом на удалении до 1000 метров (на устройстве имеется 4 видеокамеры, которые обеспечивают круговой обзор). Роботизированный саперный комплекс «Уран-6» в состоянии обнаружить, идентифицировать и по команде уничтожить любой взрывоопасный предмет, мощность которого не превышает 60 кг в тротиловом эквиваленте. При этом робот обеспечивает полную безопасность личного состава. Обнаруженные на местности боеприпасы «Уран-6» обезвреживает либо разрушая их физическим способом, либо приводя их в действие.

О технических особенностях испытываемой техники журналистам рассказал гендиректор предприятия 766 УПТК Дмитрий Остапчук. По его словам, новый робототехнический комплекс «Уран-6» предназначен для разминирования урбанизированных участков местности, а также горных и мелколесистых территорий. Данный комплекс может оснащаться пятью различными сменными инструментами: бойковым, катковым и фрезерным тралами, а также бульдозерным отвалом и механическим схватом. Несколько видов трала используются для обеспечения возможности работы с различными типами грунтов. К примеру, бойковый трал используется на мягких типах грунта, катковый используется на твердых поверхностях. Двигаясь по ровной местности, робот-сапер «Уран-6» может производить разминирование со скоростью до 3 км/ч, а на каменистой местности его скорость работы снижается до 0,5 км/ч.

На испытаниях, которые проводились в подмосковном Николо-Урюпино, был представлен комплекс «Уран-6», оснащенный катковым тралом. Данный инструмент представлял собой набор насаженных на ось тяжелых валков, которые катились по поверхности земли впереди робота-сапера. Бойковый трал действует по-другому. Он устроен следующим образом: на валу на специальных цепях раскручиваются бойки, которые развивают скорость до 600-700 об/мин и молотят по грунту, буквально вспахивая землю на глубину до 35 см. А третий тип трала — фрезерный — обладает отдаленным сходством с культиватором. При этом цель у всех этих устройств одна — разрушить обнаруженное на местности взрывное устройство или подвести его к подрыву. При этом робот-сапер «Уран-6» спроектирован таким образом, что прямо перед ним могут постоянно греметь довольно сильные взрывы. Робот имеет бронирование, а его инструменты в состоянии выдержать подрывы взрывных устройств мощностью до 60 кг в тротиловом эквиваленте.

Вес бронированного робота-сапера немаленький — порядка 6-7 тонн в зависимости от комплектации. При этом робот оснащается 190-сильным двигателем, что обеспечивает ему достаточно высокую удельную мощность — около 32-37 л.с. на тонну. Робот-сапер, имеющий высоту 1,4 метра, в состоянии преодолевать препятствия высотой до 1,2 метра.

Если же говорить о результатах полевых испытаний робота, то по информации пресс-службы Южного военного округа (ЮВО), их можно признать успешными. С конца июля по конец августа 2014 года робот-сапер «Уран-6» сумел очистить порядка 80 тысяч квадратных метров сельскохозяйственных угодий, уничтожив при этом около 50 взрывоопасных предметов. За это время не было зафиксировано никаких поломок или сбоев в работе комплекса. Также были произведены расчеты, которые показали, что один робот-сапер «Уран-6» за день в состоянии выполнить объем работы, который могло бы сделать подразделение из 20 саперов.

Военные саперы, которые работают в Чеченской Республике, уже по достоинству оценили новый робототехнический комплекс «Уран-6». Новый робот-сапер оснащается разнообразными минными тралами, но главная его особенность — это наличие аппаратуры, которая позволяет не просто находить и обезвреживать все типы существующих боеприпасов, но и правильно их идентифицировать. Благодаря этой возможности «Уран-6» может отличить артиллерийский снаряд от авиационной бомбы или противотанковой мины.

Местом опытной эксплуатации новинки в Чечне стала в том числе и высокогорная местность, расположенная в Веденском районе республики (на высоте 1600 метров над уровнем моря). Здесь еще сохранились минные поля, обезвредить которые, используя обыкновенные инженерные средства, достаточно трудно. При этом из-за своего веса (под 6 тонн и выше) в горы данного робота-сапера забрасывали с помощью тяжелого транспортного вертолета Ми-26.

Если данный робототехнический комплекс хорошо зарекомендует себя в разнообразных природных условиях, российские генералы поднимут вопрос о начале его серийного производства в интересах ВС РФ. Ранее аналоги подобных комплексов разминирования применялись МЧС России, но в российской армии таких комплексов еще не было. В том случае, если в России будет развернут серийный выпуск данных роботов-саперов до конца текущего года, первые партии начнут поступать на вооружение войск ЮВО уже в начале 2015 года.

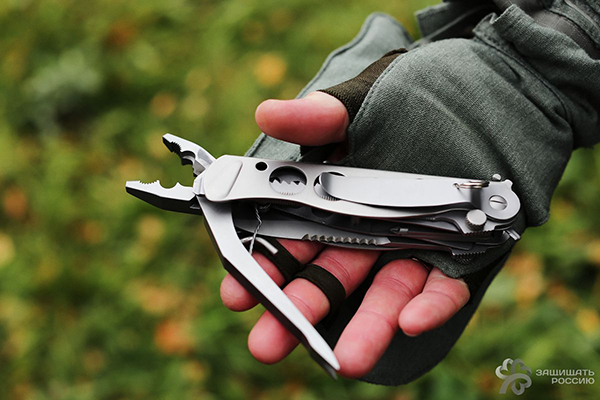

                                                                             Нож многофункциональный

Нож предназначен для оснащения военнослужащих Сухопутных войск, ВДВ, морской пехоты и спецназа.

У ножа есть: специализированный клинок, универсальная пила, шило, пассатижи, плоская шлицевая отвертка, отвертка для работы с крестообразным шлицом. Вес комплекта — 400 грамм.
