2С5 «Гиацинт-С» (индекс ГАБТУ — объект 307) — советская 152-мм армейская самоходная пушка. Разработана на Уральском заводе транспортного машиностроения. Главный конструктор шасси —Г. С. Ефимов, 152-мм пушки 2А37 — Ю. Н. Калачников, 152-мм боеприпасов — А. А. Каллистов.

                                                                                                                                                        Юрий Николаевич Калачников

Предназначена для подавления и уничтожения средств ядерного нападения, поражения органов управления, тылов, живой силы и боевой техники противника в местах сосредоточения и в опорных пунктах, а также для разрушения фортификационных сооружений.

С отставкой Н. С. Хрущёва, после почти десятилетнего перерыва, работы по артиллерийскому вооружению в СССР были возобновлены. Сначала на базе отдела ракетного вооружения 3 центрального научно-исследовательского отдела, а затем уже во вновь воссозданных подразделениях артиллерийского вооружения. В1965 году Министром обороны СССР была утверждена программа развития артиллерии. К этому моменту на вооружении армии США уже состояли корпусные САУ M107.

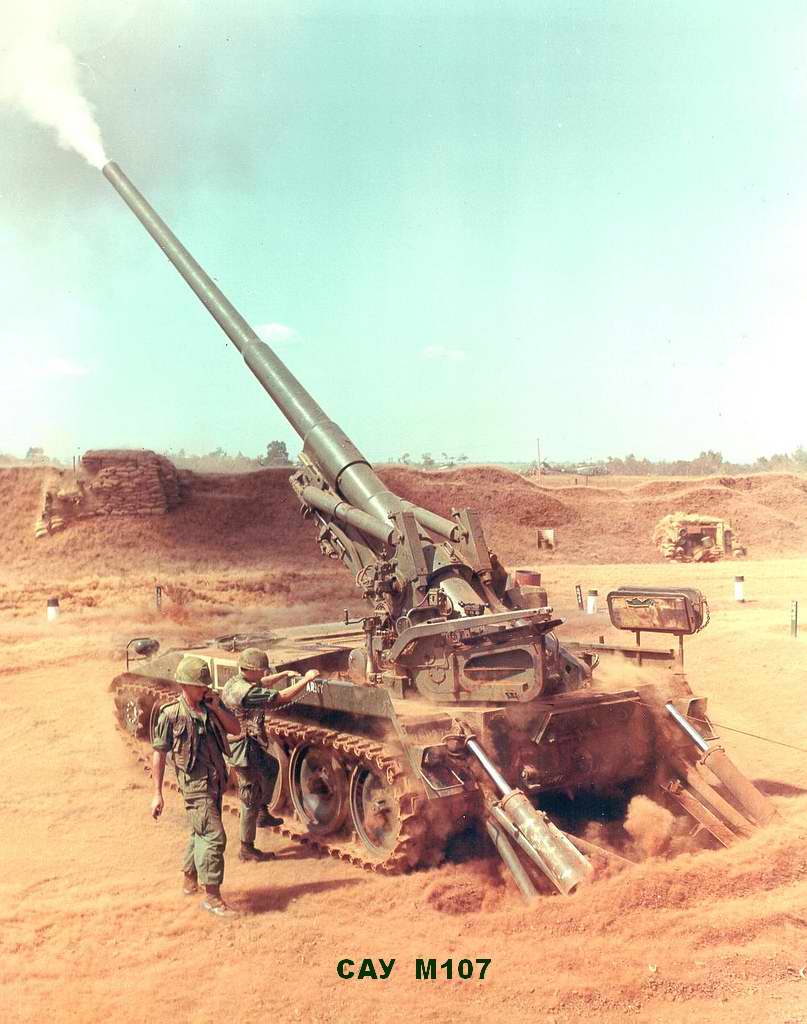

                         Характеристики: М107

• Боевая масса, т: 28,2;
• Компоновочная схема: переднемоторная;
• Экипаж, чел.: 5;
• Длина корпуса, мм: 6459;
• Длина с пушкой вперед, мм: 11 298;
• Ширина корпуса, мм: 3150;
• Высота, мм: 3475;
• Клиренс, мм: 440;
• Тип брони: стальная катаная гомогенная;
• Калибр и марка пушки: 175-мм M113;
• Тип пушки: нарезная;
• Длина ствола, калибров: 60;
• Боекомплект пушки: 2;
• Углы ВН, град.: −2...+65°;
• Углы ГН, град.: ±30°;
• Дальность стрельбы, км: 32,7;
• Прицелы: артиллерийская панорама M115, телескопический M116C;
• Тип двигателя: V-образный 8-цилиндровый двухтактный дизельный жидкостного охлаждения;
• Мощность двигателя, л. с.: 405 или 345;
• Скорость по шоссе, км/ч: 55;
• Запас хода по шоссе, км: 725;
• Удельная мощность, л. с./т 14,4 или 12,2;
• Тип подвески: индивидуальная торсионная, с гидравлическими амортизаторами;
• Удельное давление на грунт, кг/см²: 0,82;
• Преодолеваемый подъем, град.: 30°;
• Преодолеваемая стенка, м: 1,02;
• Преодолеваемый ров, м: 2,14;
• Преодолеваемый брод, м: 1,07.

Прекращение в СССР работ по созданию почти всех видов артиллерийского вооружения в конце 50-х годов привело к отставанию отечественной артиллерии от США и других стран НАТО в целом ряде областей, и в первую очередь в области самоходных, тяжелых и дальнобойных орудий. История доказала ошибку советских военных стратегов: несмотря на успешное развитие тактических и оперативно-тактических ракет, роль дальнобойной ствольной артиллерии в локальных войнах не уменьшилась, а возросла. Так, в конце 50-х - начале 60-х годов наши советники в Китае оказались в неудобном положении. Гоминдановцы установили батареи американских дальнобойных орудий на островах в Тайваньском проливе и открыли огонь по материковому Китаю. Отвечать же китайцам было нечем. Самые дальнобойные 130-мм пушки М-46 советского производства не доставали до гоминдановских батарей. К счастью, один наш специалист нашел остроумный выход - нагреть заряды и дождаться попутного ветра. Дождались, нагрели и достали, к великому удивлению американцев.

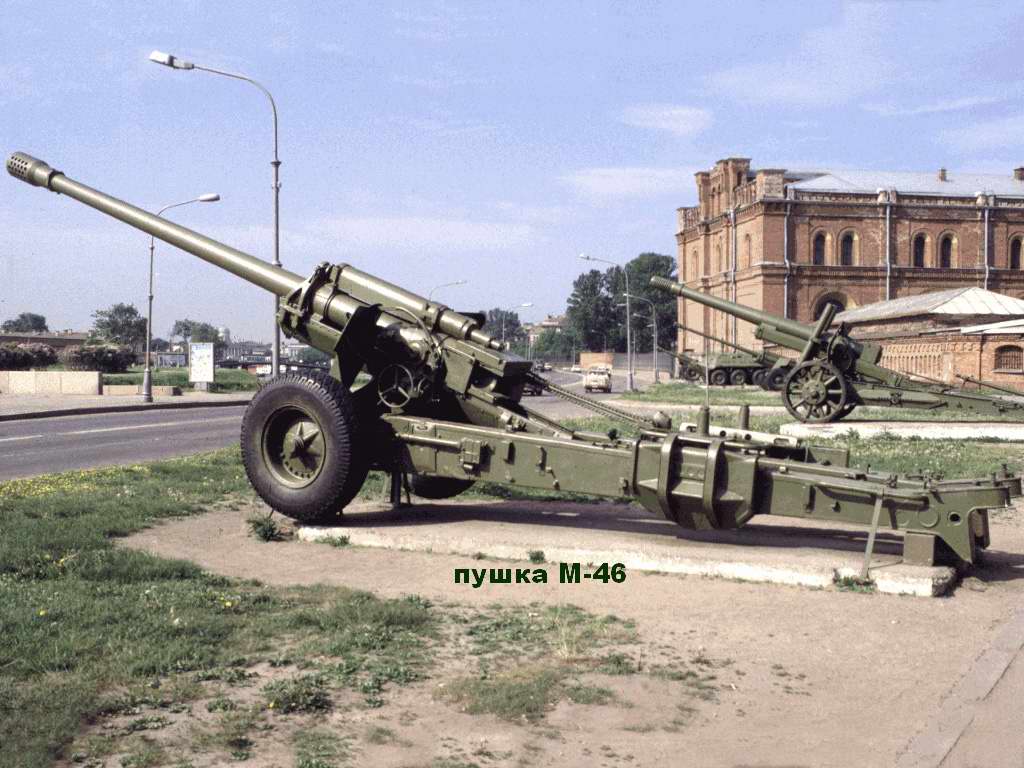

                                                                   Тактико-технические характеристики пушки М-46

Предварительно, 27 ноября 1968 года Министерство оборонной промышленности утвердило решение № 592, предписывающее начало научно-исследовательской работы по созданию замены буксируемой пушки М-46. В ходе исследований были проработаны три варианта САУ. Первый — с открытой установкой орудия, второй — с рубочной установкой орудия, третий — с закрытой установкой орудия во вращающейся башне. В сентябре 1969 года материалы аванпроекта были рассмотрены комиссией Министерства обороны СССР. По результатам работ было выяснено, что оптимальной для новой самоходной пушки будет открытая установка орудия. Полученные проработки легли в основу ОКР под наименованием «Гиацинт-С» (индекс ГРАУ — 2С5). «Гиацинт» должен был поступить на вооружение артиллерийских полков и бригад корпусов и армий для замены 130-мм пушек М-46 и 152-мм пушек М-47.

Головным разработчиком 2С5 был назначен Уральский завод транспортного машиностроения, пушка 2А37 проектировалась в СКБ Пермского машиностроительного завода имени В. И. Ленина, за боеприпасы отвечал московский Научно-исследовательский машиностроительный институт. К весне 1971 года на Пермском машиностроительном заводе были изготовлены две баллистические установки с длиной ствола в 7200 мм для отработки боекомплекта орудия. Однако в результате несвоевременной поставки гильз испытания были начаты только в сентябре 1971 года и продолжались вплоть до марта 1972 года. Испытания показали, что снаряды при использовании полного заряда массой 18,4 кг имели начальную скорость 945 м/с, а дальность 28,5 км. На усиленном заряде массой 21,8 кг дальность составляла 31,5 км, а начальная скорость — 975 м/с. При этом отмечалось сильное воздействие дульной волны. Для устранения этого замечания масса порохового заряда была уменьшена до 20,7 кг, а также введена гладкая насадка на ствол орудия. В апреле 1972 года конструкция орудия была доработана, а к концу года на Уральский завод транспортного машиностроения были отправлены два опытных образца пушки 2А37 для установки в самоходное шасси. Опытные образцы САУ 2С5 были отправлены сначала на заводские, а затем на полигонные испытания. К 1974 году полный цикл испытаний САУ «Гиацинт-С» был завершён, после чего началась подготовка производства к серийному изготовлению.

В это же время на базе 2С5 разрабатывался и другой вариант САУ под обозначением 2С11 «Гиацинт-СК». Отличием от базового образца был картузный метод заряжания, призванный уменьшить стоимость производства зарядов за счёт исключения из состава латунных гильз. В ходе работы был использован научно-технический задел по картузным вариантам самоходных гаубиц 2С1 «Гвоздика» и 2С3 «Акация», однако окончательно к производству был принят вариант с раздельно-гильзовым заряжанием. 20 января 1975 года постановлением ЦК КПСС и Совета министров СССР № 68—25 самоходная пушка 2С5 «Гиацинт-С» была принята на вооружение Советской армии.

Первая установочная партия САУ 2С5 была изготовлена в 1976 году, а с 1977 года начато полномасштабное серийное производство на Уральском заводе транспортного машиностроения. Изготовлением пушки 2А37 занимался Пермский завод имени Ленина. Производство 2С5 продолжалось вплоть до развала Советского Союза и было остановлено в 1993 году, всего за 17 лет производства было выпущено до 2000 единиц 2С5.

После прекращения серийного производства в конце 1990-х годов в России были разработаны модернизированные варианты САУ 2С5, получившие обозначения 2С5М и 2С5М1. Модификация 2С5М отличается от базовой машины установкой АСУНО 1В514-1 «Механизатор-М», а также модернизированной артиллерийской частью, позволяющей использовать новые 152-мм осколочно-фугасные снаряды 3ОФ60 с донным газогенератором с максимальной дальностью стрельбы до 37 км. Модификация 2С5М1 отличается от 2С5М используемой артиллерийской частью калибра 155-мм, позволяющей применять снаряды L15A1 с дальностью стрельбы до 30 км, а также снаряды ERFB BB с дальностью стрельбы до 41 км. В 2004 году, при выполнении научно-исследовательской работы, на базе самоходной пушки 2С5 был изготовлен экспериментальный образец артиллерийской системы. Вместо 152-мм пушки 2А37 на САУ была установлена гаубица с баллистикой перспективной 152-мм артиллерийской установки «Коалиция».

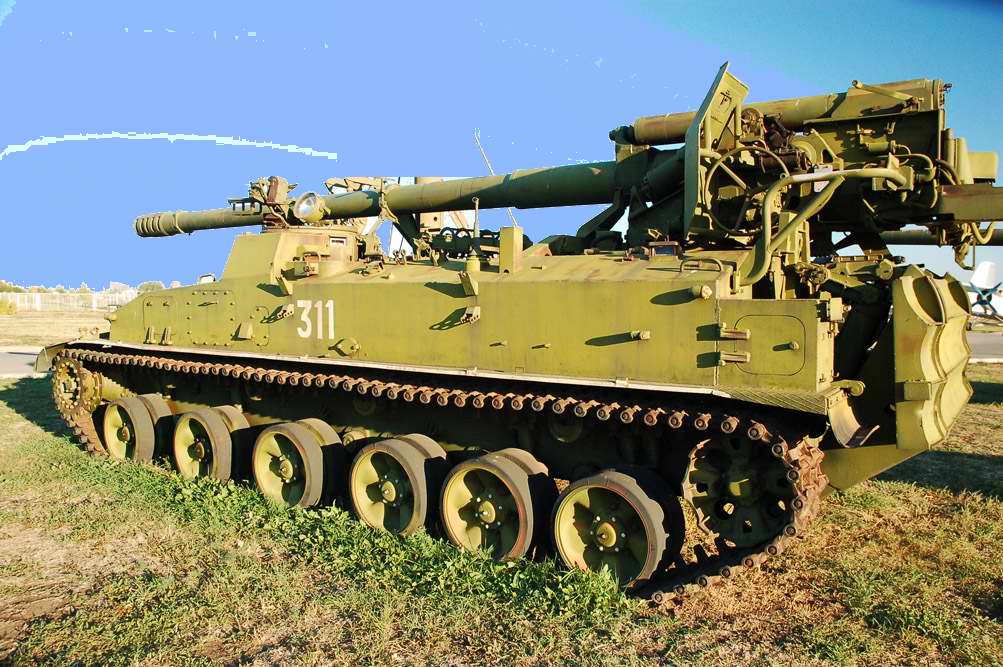

                                                   Броневой корпус

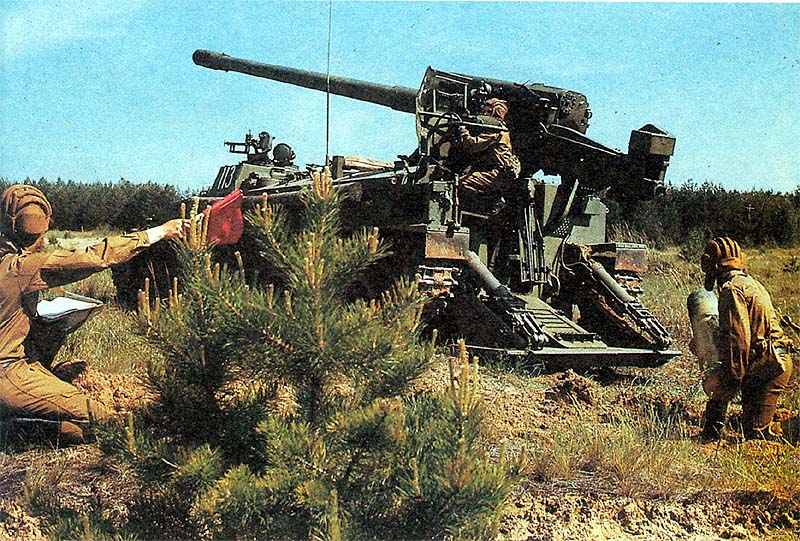

2С5 «Гиацинт-С» выполнена по безбашенной схеме с открытой установкой орудия.

Корпус машины сварен из стальных броневых катанных листов и разделён на три отделения: силовое (моторно-трансмиссионное), отделение управления и боевое. В передней части корпуса по правому борту расположено моторно-трансмиссионное отделение. Слева от него находится место механика-водителя с органами управления шасси. За сиденьем механика водителя установлено рабочее место командира машины с поворотной башенкой. В средней и кормовой частях корпуса располагается боевое отделение. В средней части корпуса установлены механизированные укладки для размещения возимого боекомплекта. По обеим сторонам укладок вдоль бортов размещены сидения членов экипажа. По правому борту в передней части находится сидение оператора, в задней — наводчика. По левому борту установлено сиденье оператора.

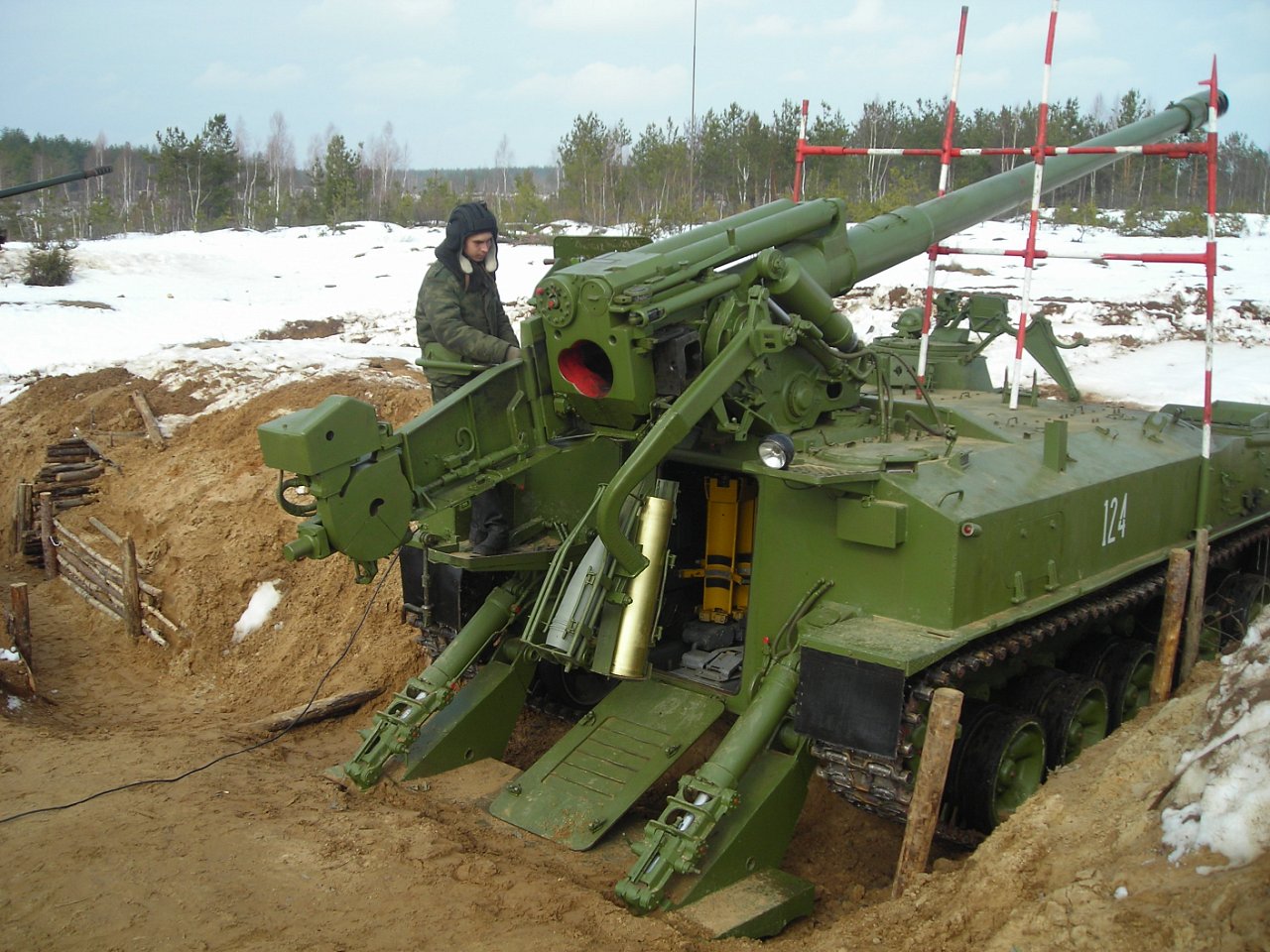

В кормовой части корпуса установлены четыре топливных бака, механизм стопорения подающих лотков и люк для подачи боеприпасов из боевого отделения. На кормовом листе корпуса установлены балки с шарнирами, на которых закреплена опорная плита САУ. На крыше на поворотной платформе установлена артиллерийская часть самоходной пушки. Пушка 2А37 имеет два положения — походное и боевое. В походном положении опорная плита поднята вертикально и находится за задним кормовым листом. В боевом — плита откидывается назад с помощью гидравлической системы и упирается в грунт. Механизм заряжания и механизированная укладка обеспечивают автоматизированный цикл заряжания. Механизм заряжания полуавтоматический с цепным транспортёром и электроприводом. С помощью механизма заряжания, элементы выстрелов перемещаются на линию досылания. При стрельбе подача выстрелов может осуществляться не только из боеукладки, но и с грунта. В боевом положении САУ, наводчик находится вне корпуса машины на поворотной платформе слева от пушки у прицельных приспособлений.

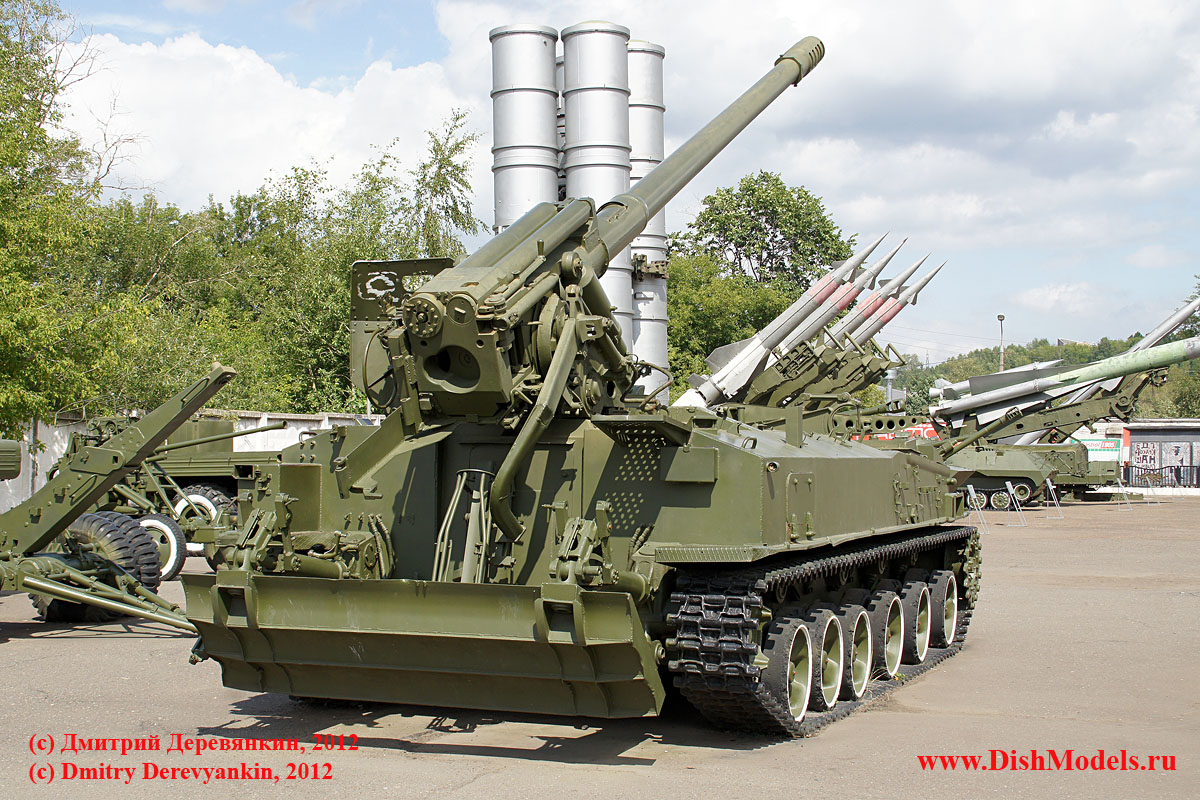

Для защиты от пуль и осколков, рабочее место наводчика оборудовано броневой амбразурой. В передней части машины на нижней части лобового листа установлен отвал для самоокапывания. Толщина лобового листа составляет 30 мм.

                                                                                          Вооружение

                                                                              152-мм ОФС 3ОФ29

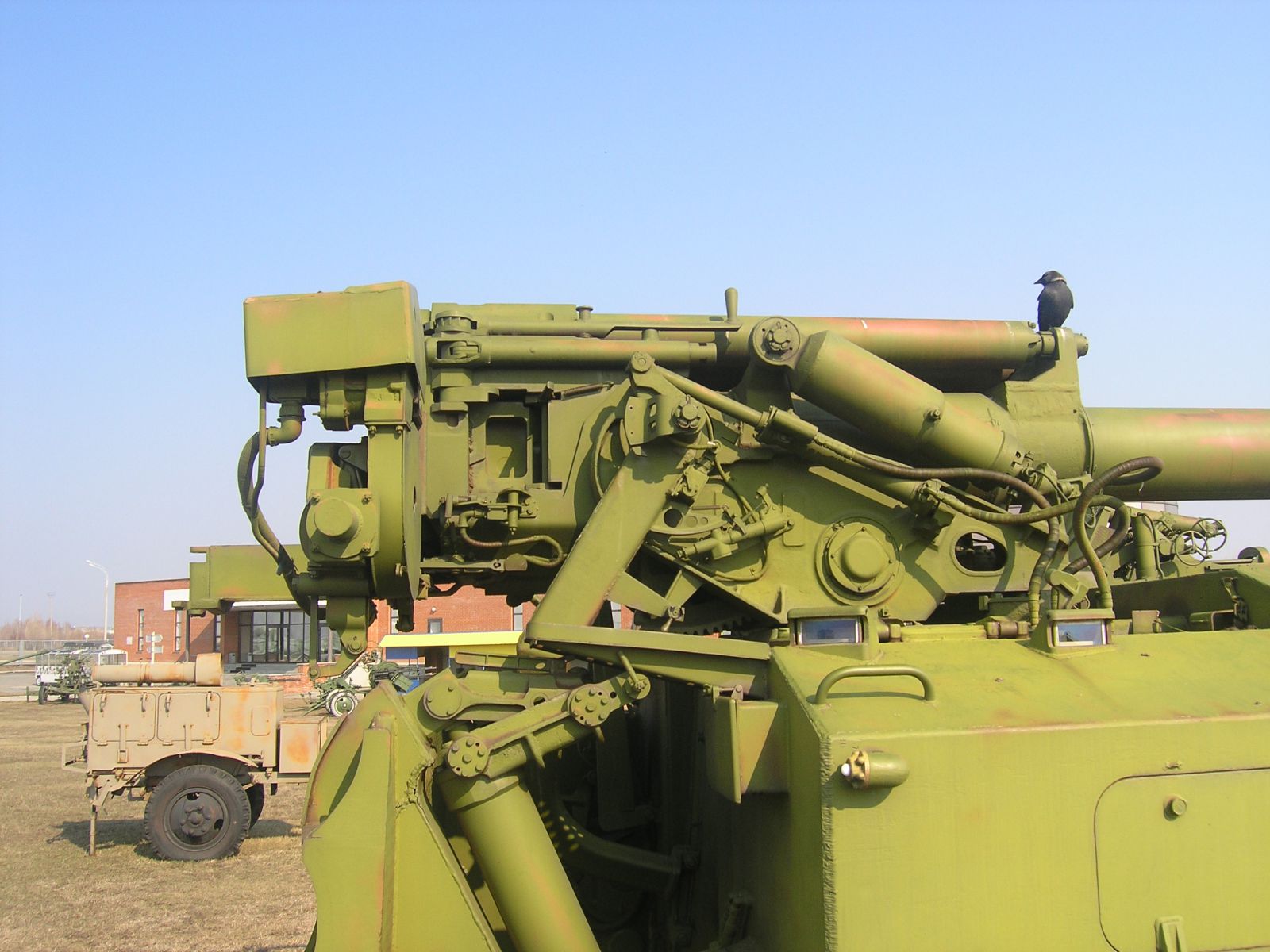

Основным вооружением является 152-мм пушка 2А37, обладающая максимальной скорострельностью 5—6 выстрелов в минуту. Основными узлами орудия 2А37 являются: ствол, затвор, электрооборудование, досылатель, противооткатные устройства, верхний станок, ограждение, уравновешивающий, поворотный и подъёмный механизмы. Ствол орудия представляет собой трубу-моноблок соединённую с казёнником муфтой, на дульном срезе трубы закреплён дульный тормоз с эффективностью 53 %. В казённике расположен горизонтально-клиновой затвор с полуавтоматикой скалочного типа. Цепной досылатель снаряда и заряда, предназначен для облегчения работы заряжающего. Противооткатные устройства состоят из гидравлического тормоза отката и пневматического накатника, заполненного азотом.

Подъёмный и поворотный механизмы секторного типа, обеспечивают наведение орудия в диапазоне углов от −4 до +60° по вертикали и от −15 до +15° по горизонту. Пневматический уравновешивающий механизм служит для компенсации момента неуравновешенности качающейся части орудия. Верхний станок с орудием устанавливаются на центральный штырь в задней части крыши корпуса шасси 2С5. Откидная опорная плита, размещённая в корме корпуса, передаёт усилия выстрела на грунт, обеспечивая большую устойчивость САУ. Возимый боекомплект самоходной пушки «Гиацинт-С» составляет 30 выстрелов.

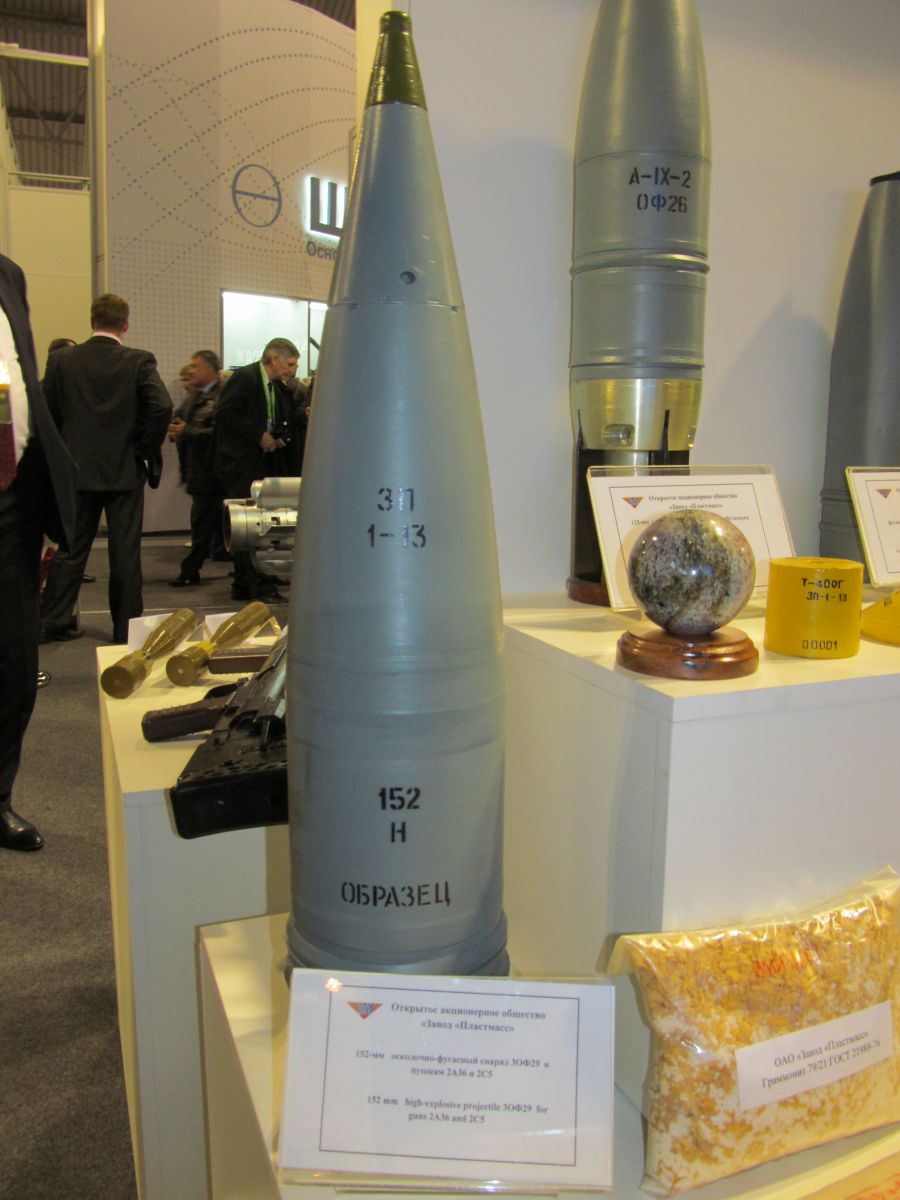

В основной боекомплект пушки 2А37 входят осколочно-фугасные снаряды 3ОФ29 с максимальной дальностью стрельбы в 28,5 км, а также снаряды 3ОФ59 с улучшенной аэродинамической схемой и максимальной дальностью стрельбы в 30,5 км. В настоящее время для 2С5 разработаны высокоточные снаряды «Краснополь» и «Сантиметр», для поражения бронетанковой техники в местах сосредоточения пусковых установок, долговременных оборонительных сооружений, мостов и переправ.

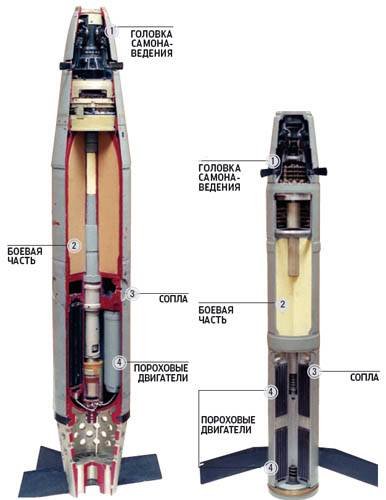

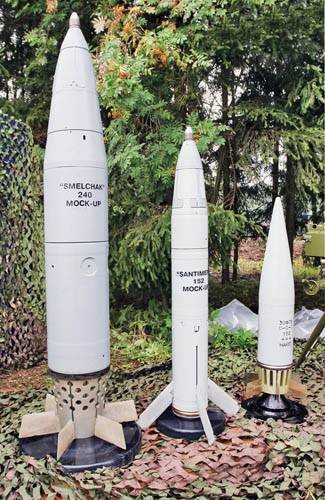

Корректируемые боеприпасы: «Смельчак» (слева) и «Сантиметр» (справа) - Весь спектр высокоточных корректируемых боеприпасов, предназначенных против бронетанковой техники – от «Смельчака» до «Сантиметра»

При стрельбе управляемыми снарядами используется специальный заряд, отличный от применяемых в САУ 2С3 и 2С19. Кроме обычных типов боеприпасов, «Гиацинт-С» может вести огонь специальными ядерными боеприпасами 10 типов мощностью от 0,1 до 2 кт в тротиловом эквиваленте. Дополнительно САУ 2С5 оборудована 7,62-мм пулемётом ПКТ. Пулемёт установлен на вращающейся башенке командира, углы вертикального наведения составляют от −6° до +15°, а горизонтального — от 164° влево до 8° вправо. Для личного оружия расчёта предусмотрены пять креплений под автоматы АКМС, а также крепление для сигнального пистолета. Для борьбы с бронетехникой противника в корпусе САУ имеется крепление для противотанкового гранатомёта РПГ-7В. В случае возникновения опасности нападения с воздуха, в САУ находится переносной зенитно-ракетный комплекс 9К32М «Стрела-2М». В возимый боекомплект дополнительного вооружения входят: 1500 патронов для пулемёта, 1500 патронов для автоматов, 20 ракет к сигнальному пистолету, 5 гранат для противотанкового гранатомёта и 2 ракеты для переносного зенитно-ракетного комплекса.

                                                                       Применяемые выстрелы

                                                 Средства наблюдения и связи

Для наведения орудия, осуществления разведки местности днём и в ночной период времени, а также для стрельбы из пулемёта, в командирской башенке установлен комбинированный прицел ТКН-3А с прожектором ОУ-3ГК. Место наводчика оборудовано артиллерийским панорамным прицелом ПГ-1М для стрельбы с закрытых огневых позиций и прицелом прямой наводки ОП-4М-91А для ведения огня по наблюдаемым целям. Место механика водителя оборудовано двумя призменными приборами наблюдения ТНПО-160, а также прибором ночного видения ТВН-2БМ для вождения в ночных условиях. Внешняя радиосвязь поддерживается радиостанцией Р-123. Радиостанция работает в УКВ-диапазоне и обеспечивает устойчивую связь с однотипными станциями на расстоянии до 28 км в зависимости от высоты антенны обеих радиостанций. Переговоры между членами экипажа осуществляется через аппаратуру внутренней связи Р-124.

                                                      Двигатель и трансмиссия

В 2С5 установлен V-образный 12-цилиндровый четырёхтактный

дизельный двигатель В-59 жидкостного охлаждения с наддувом мощностью 520 л.с. Кроме дизельного топлива, двигатель имеет возможность работы на керосине марок ТС-1, Т-1 и Т-2.

Трансмиссия механическая, двухпоточная, с планетарным механизмом поворота. Имеет шесть передних и две задних передачи. Максимальная теоретическая скорость движения на шестой передней передаче составляет60 км/ч. На второй задней передаче обеспечивается скорость движения до 14 км/ч.

                                                                Ходовая часть

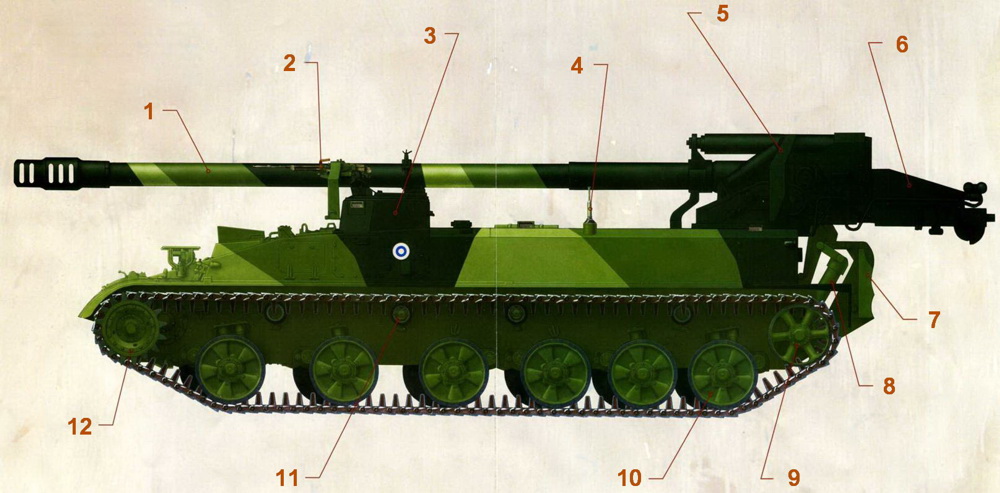

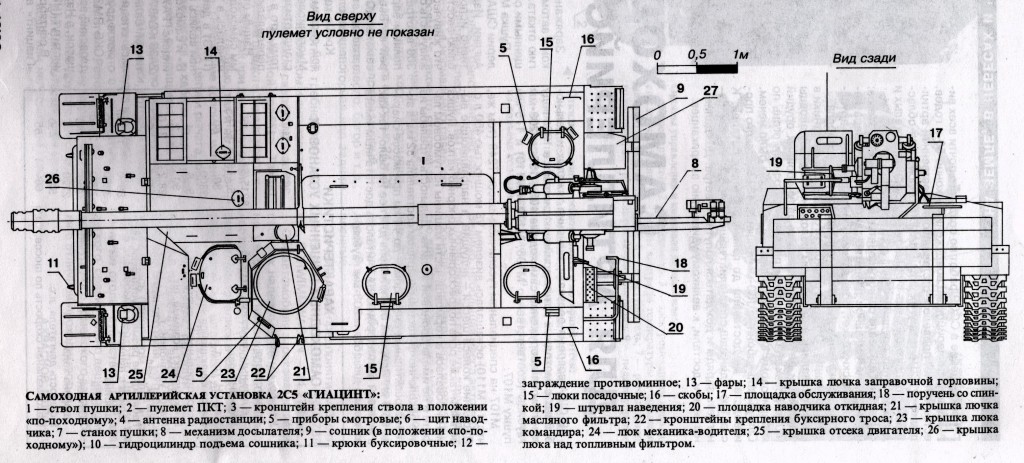

1 152-мм пушка 2А37   2 Пулемет ПКТ   3 Командирская рубка

4 Антенна    5 Щит наводчика   6 Механизм облегчения заряжания

7 Опорная плита   8 Гидроцилиндр подъема опорной плиты

9 Направляющее колесо   10 Опорный каток

11 Поддерживающий каток   12 Ведущее колесо

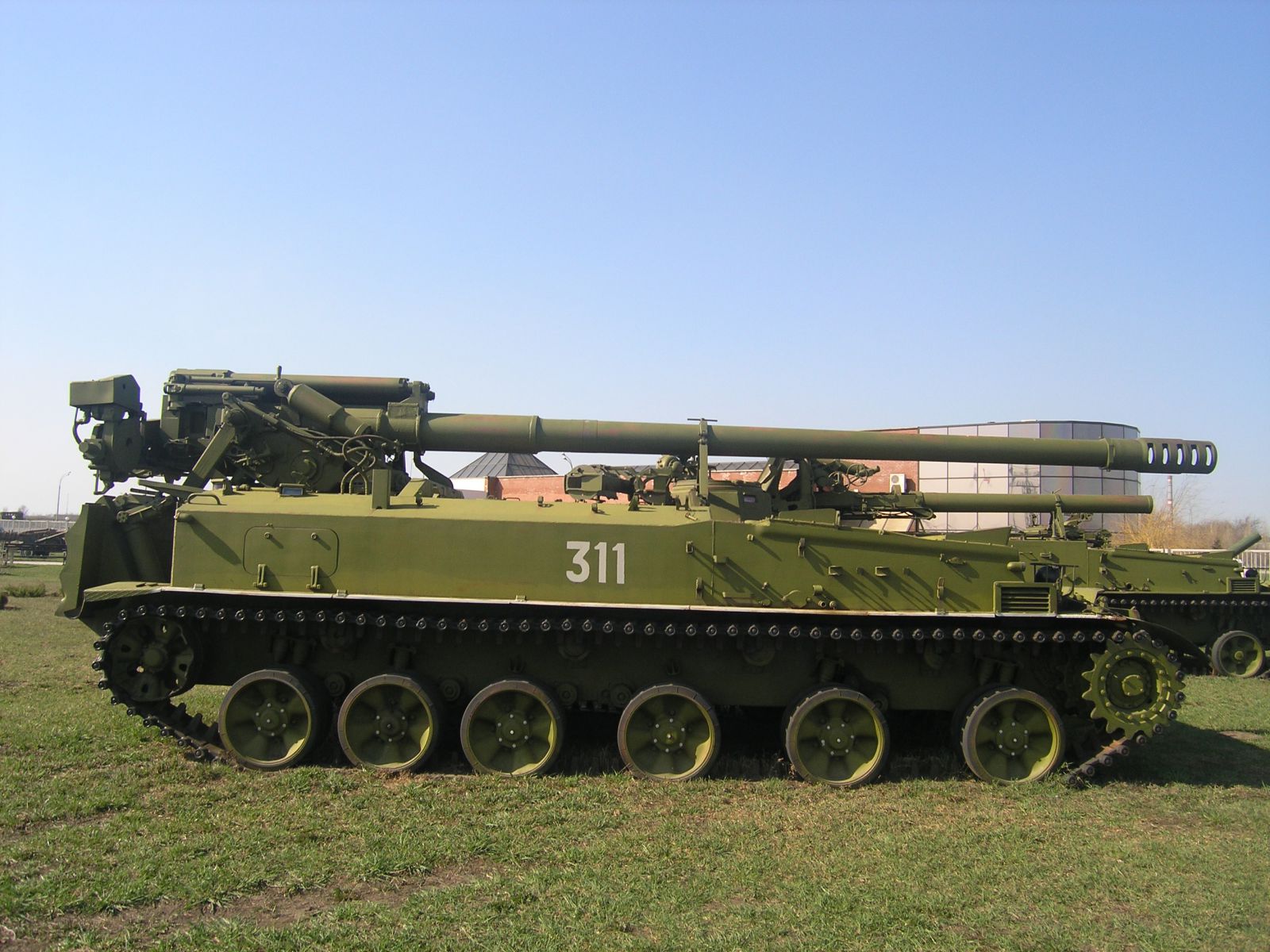

Ходовая часть 2С5 представляет собой модифицированное шасси СПТП СУ-100П и состоит из шести пар обрезиненных опорных и четырёх пар поддерживающих катков. В задней части машины находятся направляющие колёса, в передней — ведущие. Гусеничная лента состоит из мелких звеньев с резинометаллическими шарнирами цевочного зацепления. Ширина каждого трака 484 мм при шаге 125 мм. Подвеска 2С5 — индивидуальная торсионная. На первом и шестом опорных катках установлены двухсторонние гидроамортизаторы.

                                                                                  Операторы

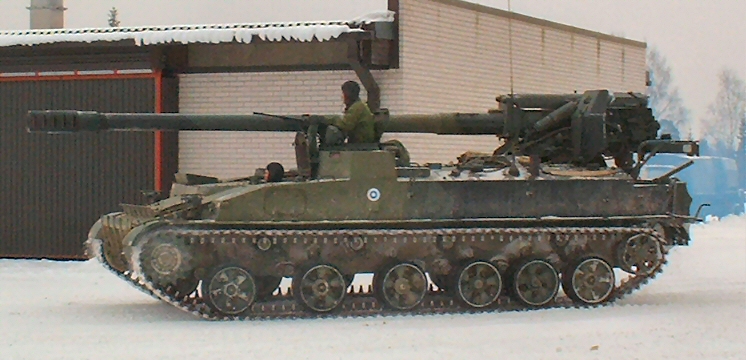

Самоходная пушка 2С5 «Гиацинт-С» на службе вооружённых сил Финляндии

·                  Белоруссия — 116 единиц 2С5 по состоянию на 2016 год

·                    Россия:

·                                Сухопутные войска России — 950 единиц 2С5, из них 850 на хранении, по состоянию на 2016 год

·                   СССР — 500 единиц 2С5 в зоне «до Урала» по состоянию на 1991 год, перешли к образовавшимся после распада государствам

·                   Узбекистан — некоторое количество 2С5 по состоянию на 2016 год

·                     Украина — 18 единиц 2С5 по состоянию на 2016 год

·                     Финляндия — 18 единиц 2С5 (использовались под обозначением Telak 91) по состоянию на 2010 год

·                     Эритрея — 13 единиц 2С5 по состоянию на 2016 год

·                     Эфиопия — всего поставлено 10 единиц 2С5

                                                 Организационная структура

Самоходная пушка 2С5 поступала на вооружение артиллерийских полков и бригад армий Сухопутных войск СССР на замену пушкам М-46 и М-47. Каждая артиллерийская бригада насчитывала 5 дивизионов (4 пушечно-самоходных артиллерийских и 1-разведывательный), каждый артиллерийский дивизион состоял из трёх батарей. Артиллерийские батареи состояли из шести самоходных орудий 2С5 (итого 18 орудий в дивизионе), однако в некоторых дивизионах имелось по 4 батареи из 6-ти 152-мм орудий или по 3 восьмиорудийных батареи (то есть 24 орудия в дивизионе).

                                                                 Служба

Самоходные пушки 2С5 состояли на вооружении следующих формирований:

Боевое применение

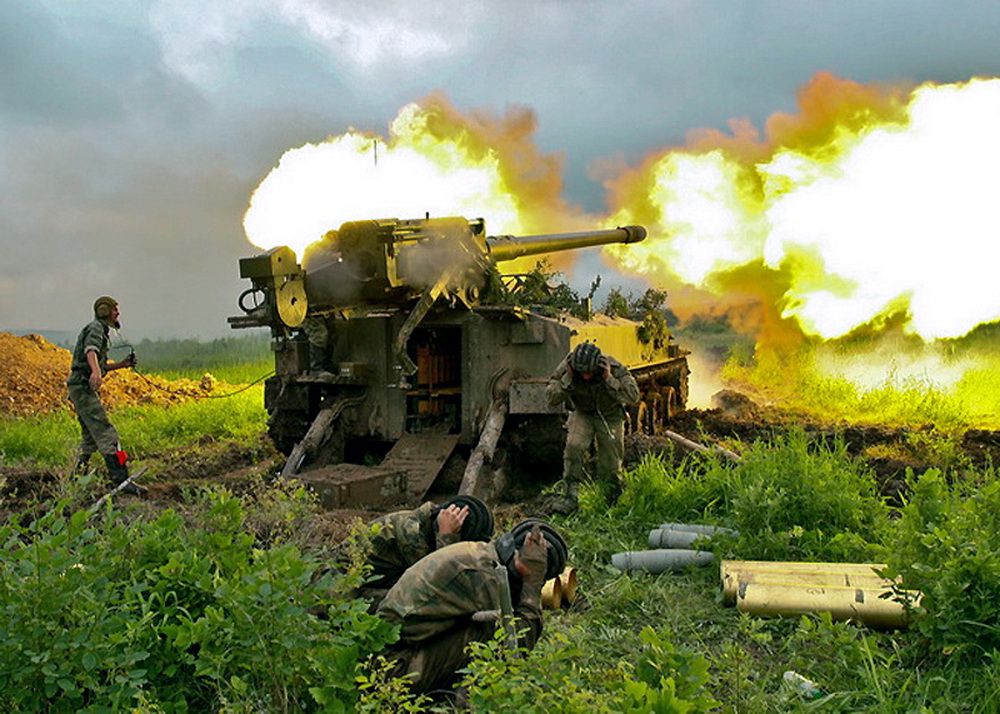

Боевое крещение самоходная пушка 2С5 приняла во время войны в Афганистане. 152-мм осколочно-фугасные снаряды позволяли гарантировано уничтожать любое укрепление противника. Ограниченно применялись в составе батальонных тактических групп в Первую чеченскую кампанию. В 2014 году в ходе вооружённого конфликта САУ 2С5 украинских вооружённых сил были переброшены на восток Украины, где к началу сентября 2014 года 2 самоходные пушки 2С5 были захвачены силами ЛНР и ДНР.

В 1970-е годы Советским Союзом была предпринята попытка переоснащения Советской армии новыми образцами артиллерийского вооружения. Первым образцом стала самоходная гаубица 2С3, представленная общественности в1973 году, за ней последовали: 2С1 в 1974 году, 2С4 в 1975 году, и в 1979 году были представлены 2С5 и 2С7. Благодаря новой технике Советский Союз существенно повысил живучесть и маневренность своих артиллерийских войск. В 1982 году самоходные пушки 2С5 были размещены в ГСВГ. В случае боевых действий со странами-участницами НАТО, системы «Гиацинт» позволяли Советскому Союзу реализовать тактику ограниченного применения тактического ядерного вооружения в ходе наступательных операций.

К моменту начала серийного производства САУ 2С5, на вооружении США уже находилась 175-мм корпусная самоходная гаубица M107. По сравнению с M107 САУ 2С5 обладала большей скорострельностью и скоростью движения. Возимый боекомплект 2С5 был существенно больше (30 выстрелов против 2), фактически к САУ M107 придавалась транспортная машина с боекомплектом. Выгодным отличием «Гиацинта» от САУ M107 является размещение всего экипажа под броневой защитой корпуса во время марша. Через год после начала серийного производства 2С5 Министерство обороны США потеряло интерес к САУ M107 и инициировало программу модернизации существующих самоходных гаубиц до уровня 203-мм гаубиц M110A2, к 1981 году все САУ M107 были переделаны в самоходные гаубицы M110A2.

Аналоги артиллерийских систем 2С5 и M107 разрабатывались и в других странах. В КНДР в 1975 году была создана 130-мм САУ M1975. Система представляла собой модифицированную версию тягача АТ-С с установленной 130-мм пушкой М-46. M1975 поступала на вооружение самоходных артиллерийских бригад армейского и корпусного звена армии КНДР. В Китае на базе 152-мм дивизионной САУ Тип 83 была создана 130-мм опытная корпусная самоходная пушка. Вместо 152-мм гаубицы устанавливалась китайская копия 130-мм пушки М-46.

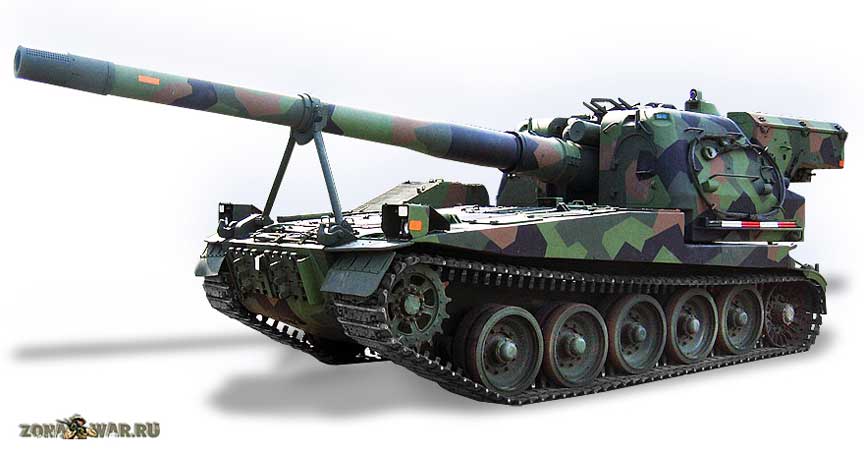

В 1960 году шведская компания Bofors разработала 155-мм самоходную пушку «Bandkanon-1A».

К 1965 году был завершён полный цикл испытаний, а в 1966 году пушка поступила в серийное производство. Производство велось до1968 года, всего было изготовлено 28 машин. САУ «Bandkanon-1A» может вести стрельбу только фугасным выстрелом M60 унитарного заряжания, имеющим начальную скорость 865 м/с и максимальную дальность стрельбы 25,6 км. Возимый боекомплект из 14 снарядов размещён в специальном магазине. Первая досылка снаряда в камору производится в ручную, остальные выстрелы подаются автоматически. По сравнению с аналогами такая схема заряжания позволяла САУ за 48 секунд отстрелять весь свой боекомплект и покинуть огневую позицию. Однако, несмотря на преимущества перед САУ 2С5, самоходная пушка «Bandkanon-1A» имела и недостатки: меньшая максимальная дальность стрельбы и возимый боекомплект, а также общая масса составляла более 50 тонн, что влекло за собой низкую максимальную скорость передвижения и ограниченный запас хода.

По результатам индо-пакистанской войны индийские военные высоко оценили контрбатарейные свойства буксируемых пушек М-46, поэтому силам военно-промышленного комплекса Индии был разработан самоходный вариант этой системы под названием «Catapult». САУ представляла собой шасси танка «Виджаянта» с установленной на него артиллерийской частью пушки М-46. К концу 1980-х годов Индией было принято решение перевода имеющихся САУ «Catapult» на калибр 155 мм.

В ходе боевого применения в Афганистане САУ 2С5 хорошо себя зарекомендовала, особенно отмечалась надёжность шасси САУ. По сравнению с орудиями типа Д-20 и М-47 эффективность осколочно-фугасного действия снарядов 3ОФ29 выше в 1,4—4 раза. По оценкам западных специалистов, применение САУ 2С5 в контрбатарейной борьбе позволяет в 5 раз сократить время подготовки орудия к стрельбе по сравнению с буксируемыми системами. При сравнении САУ «Гиацинт-С» с системами предыдущего поколения на подавление батареи самоходных гаубицM109 САУ 2С5 требуется на 25 % меньше боеприпасов (270 осколочно-фугасных снарядов против 360).
