Самоходный 240-мм миномет 2С4 " Тюльпан "

                                            НАЗНАЧЕНИЕ

240-мм самоходный миномет 2С4 «Тюльпан», являясь средством способным применять ядерные боеприпасы и мощным орудием разрушения при применении обычных боеприпасов поступал на вооружение отдельных артиллерийских бригад резерва Главного командования. 2С4 «Тюльпан» предназначен для уничтожения СЯН противника, его долговременных фортификационных сооружений и инженерных сооружений полевого типа, укрепленных зданий, укрытой живой силы и техники, командных пунктов, артиллерийских и ракетных батарей и другой боевой техники недоступных для настильного огня артиллерии. 240-мм самоходный миномет 2С4 «Тюльпан» должен был заменить буксируемый 240-мм миномёт М-240 образца 1950 г., с которым имел практически одинаковые баллистические характеристики.

                                                    Тактико-технические характеристики миномета М-240

Самоходный миномет 2С4 «Тюльпан» является самым мощным минометом в мире. Его калибр составляет 240 миллиметров.

Миномет обладает высокой проходимостью и эффективностью действия мин у цели, способностью преодолевать зараженные участки местности, высокой маневренностью.

Для стрельбы из миномета не требуется специальной подготовки позиции перед стрельбой. Угол заряжания 2Б8 составляет около +63°. Мины на направляющие досылателя подаются автоматически из механической боеукладки, расположенной в корпусе шасси (в двух боеукладках размещается 40 фугасных или 20 активно-реактивных мин). Кроме того, заряжание может производиться с грунта при помощи крана. Горизонтальное наведение осталось ручным.

Установленный на 2С4 дизель В-59 позволяет развивать по шоссе скорость до 60 км/ч, а по грунтовым дорогам — до 30 км/ч.

Миномет стреляет стальной фугасной миной Ф-864 массой 130,7 кг при массе разрывного заряда 32 кг. Взрыватель ГВМЗ-7 имеет установки на мгновенное и замедленное действие. Мина Ф-864 с выстрелом ВФ-864 имеет пять зарядов, сообщающих ей начальную скорость 158-362 м/с и соответственно дальность от 800 до 9 650 м. Воспламенительный заряд находится в трубке стабилизатора мины. Остальные помещаются в картузах кольцевой формы, закрепленных на самой трубке с помощью шелковых шнуров. По сообщениям западной печати, для М-240 и 2Б8 созданы и активно-реактивные мины с ядерными зарядами.

                                                  ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 2С4 «ТЮЛЬПАН»

                                            ИСТОРИЯ

В январе 1944 года ГАУ выдало новые тактико-технические требования на разработку 240-мм миномета усиления. В 1944-1945 годах опытный образец 240-мм миномета, разработанного в СКВ под руководством Б. И. Шавырина, как раз проходил заводские испытания.

После войны испытания его были возобновлены в 1947 и закончились лишь в 1949 году. В 1950 году миномет был на вооружение под названием «240-мм миномет М-240″. Дальность стрельбы М-240 составляла 8000 м.

В 1953 году для М-240 был разработан специальный заряд, обеспечивающий дальность стрельбы 9700 м.

Серийное производство минометов М-240 было начато в 1951 году на заводе № 75 (г. Юрга), где с 1951 по 1958 год было изготовлено 329 минометов М-240.

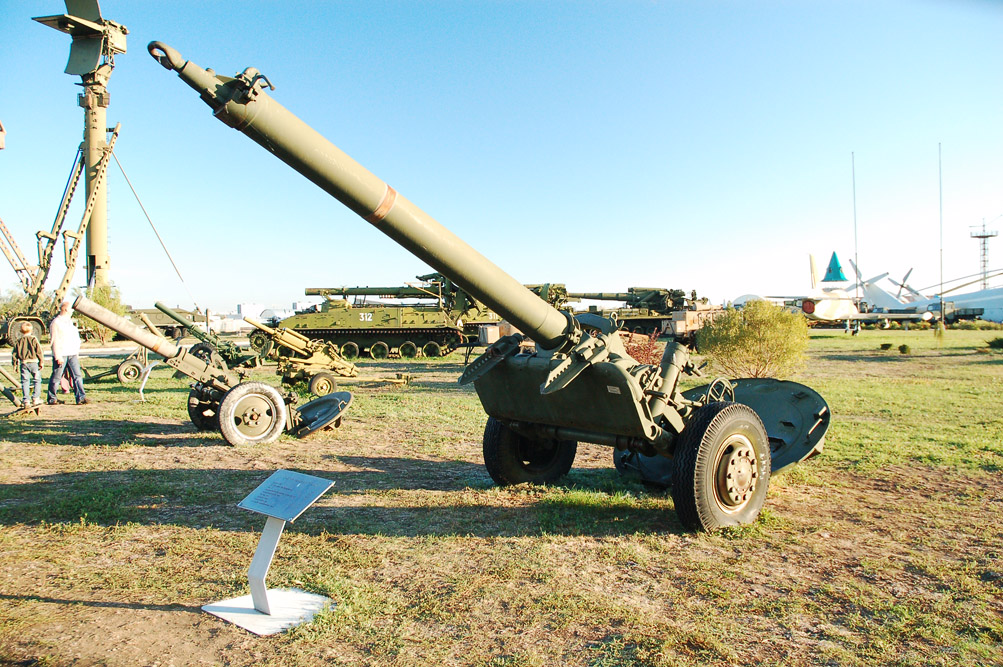

240-мм миномет М-240 представляет собой жесткую (без противооткатных устройств) казнозарядную систему на колесном лафете, стреляющую оперенным (миной).

Миномет состоит из следующих основных частей: ствола с затвором, казенника, рамы с амортизатором, станка с механизмами наводки и уравновешивающего механизма, колесного хода с подрессориванием, стрелы с механизмом перевода миномета в боевое и походное положение, опорной плиты, шворневой и прицельных приспособлений.

Ствол представляет собой гладкостенную трубу, закрепленную в цапфенной обойме, которая имеет возможность качаться на цапфах для приведения ствола в положение для заряжания. Закрывание ствола с казенной части осуществляется откидывающимся вверх затвором.

Казенник служит для запирания ствола и передачи силы отдачи при выстреле на опорную плиту. Конусная часть казенника оканчивается шаровой пятой, с помощью которой казенник соединяется с чашей опорной плиты.

Станок состоит из двух рам (верхней и нижней) штампосварной конструкции, шарнирно соединенных между собой. Поворотный механизм винтового типа. Угол горизонтального обстрела без перемещения стрелы и колес при угле возвышения ствола 45″ равен +8″2б’, при угле возвышения ствола 80″ равен +39». Стрельба при угле возвышения 45″ разрешается после усадочных выстрелов и только с твердого грунта.

Подъемный механизм винтового типа. Уравновешивающий механизм — пружинного типа, расположен с правой стороны станка. Нижняя рама собрана на боевой оси двухколесного хода. Подрессоривание пружинное, колеса хода — ЯТБ-4 — троллейбусного типа с губчатым наполнением.

Габариты миномета М-240 в походном положении: длина 6350 мм, ширина 2430 мм, высота (по плите) 2210 мм. Ширина хода 2060 мм, клиренс 350 мм. Высота миномета в боевом положении при угле возвышения 80″ 5340 мм.

Первоначально миномет имел панорамный прицел МП-46. С начала 1955 года миномет М-240 укомплектовывался модернизированным минометным прицелом с орудийным коллиматором К-1.
Мины к миномету подвозятся с помощью специальной тележки. Тележка состоит из двух трубчатых сварных рам и двух колес с шинами ГК.

Заряжание миномета производится с казенной части, для чего ствол приводят в горизонтальное положение. После открывания затвора на полуоси клина затвора навешивают лоток. Пять человек расчета вручную поднимают мину, кладут ее на лоток и досылают мину в канал ствола. Затем ствол опускается в казенник для производства выстрела.

Время перевода М-240 из походного положения в боевое на заранее подготовленной огневой позиции 20-25 минут, обратный переход 15-20 минут. Миномет перевозится за тягачом АТЛ или другим артиллерийским тягачом со скоростью до 40 км/час. Боеприпасы к миномету перевозятся в кузове тягача и на автомобиле.

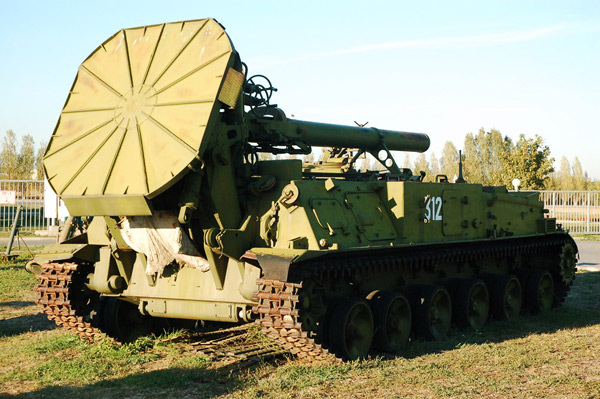

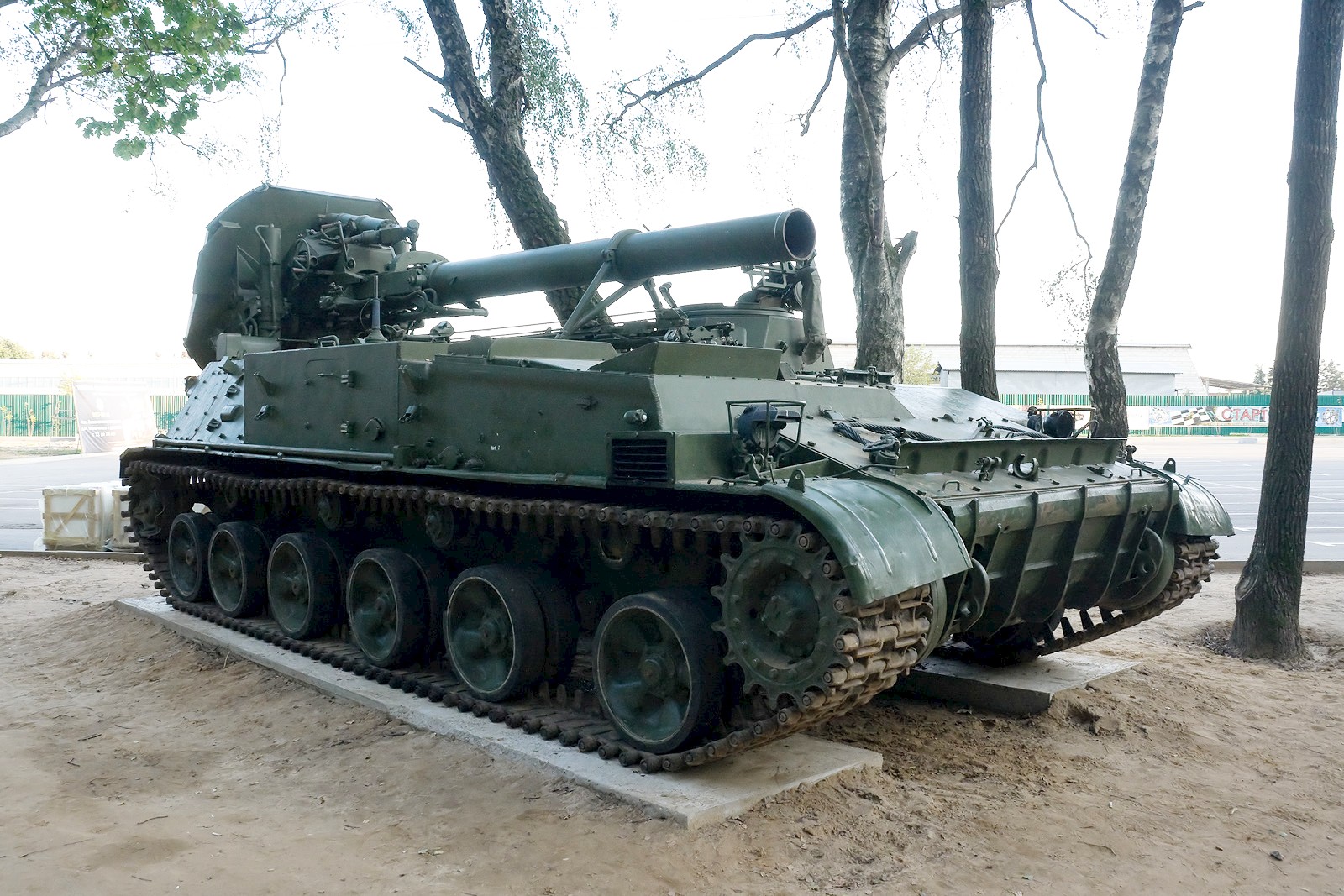

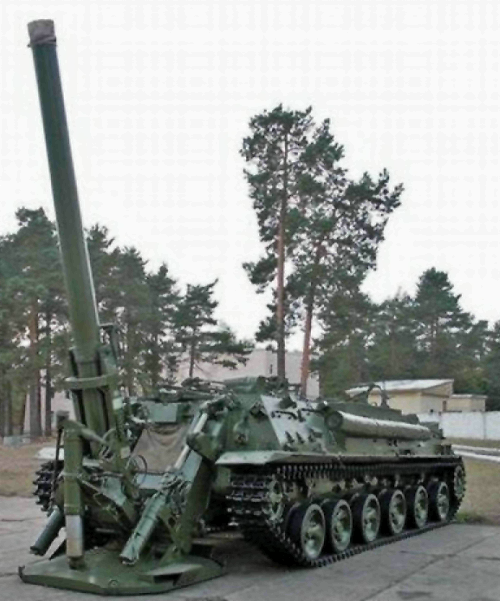

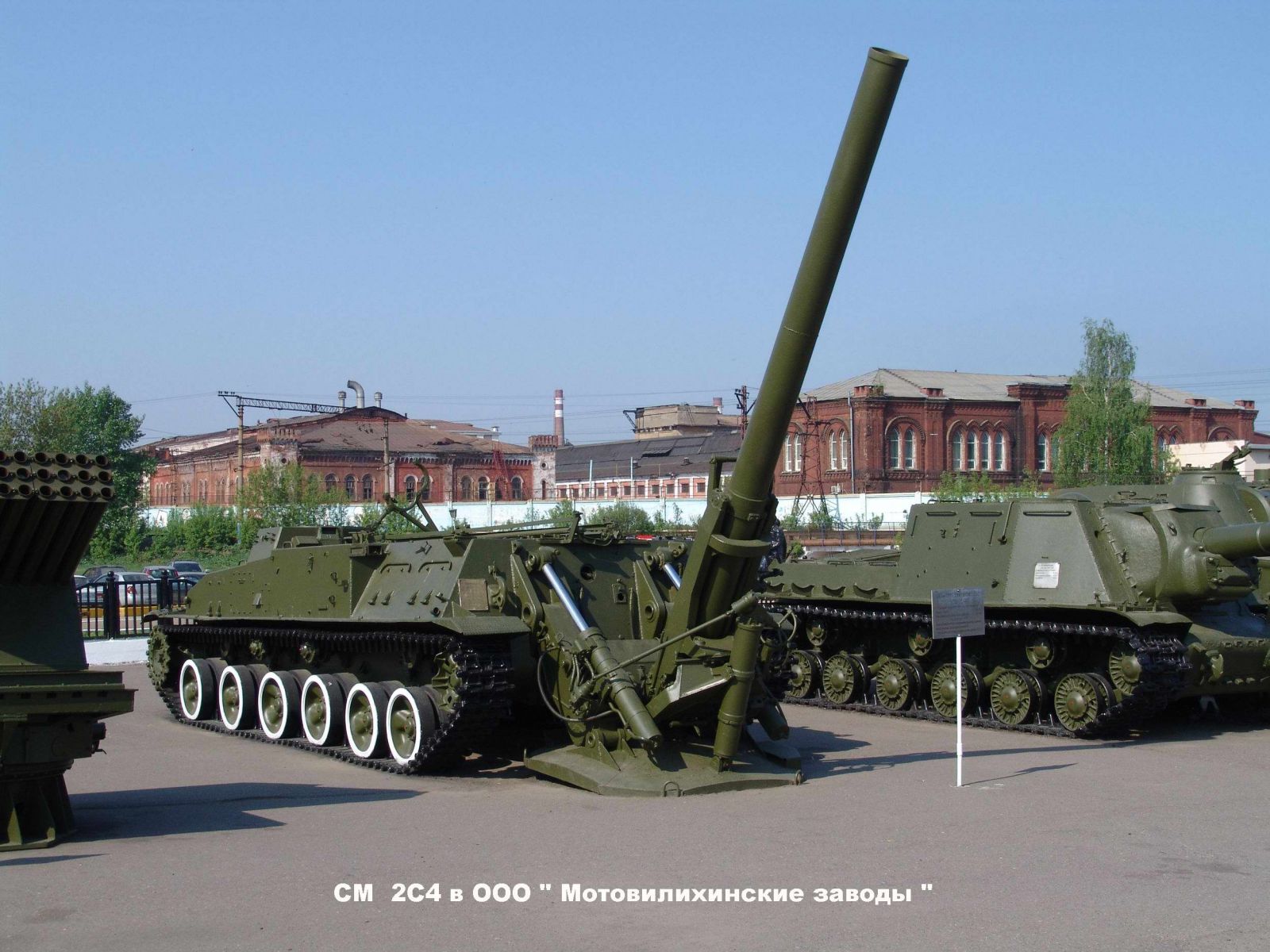

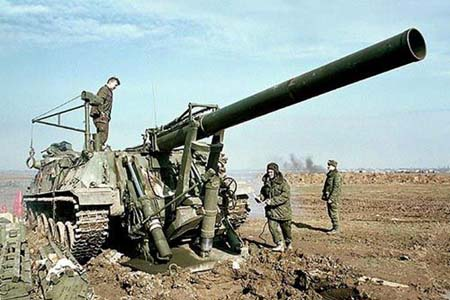

                                                    240-ММ САМОХОДНЫЙ МИНОМЕТ 2С4 «ТЮЛЬПАН»

Разработка 240-мм самоходного миномета 2С4 «Тюльпан» была начата согласно постановлению Совета Министров от 4 июля 1967 года № 609-20.

Артиллерийская часть «Тюльпана» (имевшая индекс 2Б8) была разработана на базе артиллерийской части буксируемого миномета М-240 и имела ту же баллистику и боекомплект. Разработка 2Б8 велась в Пермском СКВ под руководством Ю.Н. Калачникова.

240-мм миномет 2Б8 был установлен на шасси «объект 305», близкое по конструкции к шасси пусковой установки зенитного комплекса «Круг». Бронирование установки рассчитано так, чтобы держать 7,62-мм пулю Б-32 на дистанции 300 м. Шасси разработано на «Уралтрансмаше» под руководством Юрия Васильевича Томашова.

Миномет 2Б8 без шасси «объект 305» использоваться не может.

Первые три опытных «Тюльпана» были закончены в мае-июне 1969 года и их сразу передали на заводские испытания, которые завершились 20 октября 1969 года. Затем последовали войсковые испытания, и в 1971 году 240-мм миномет 2С4 «Тюльпан» был принят на вооружение. На 1972-1973 годы был выдан заказ по четыре «Тюльпана» в год по цене 210 тыс. рублей. Для сравнения: 152-мм самоходная гаубица «Акация» стоила 30,5 тыс. руб.

В миномете 2Б8 ствол и баллистика оставлены без изменений. В отличие от М-240, где все операции производились вручную, в 2Б8 введена гидросистема, служащая для:
а) перевода миномета из походного положения в боевое и обратно;
б) вертикального наведения миномета;
в) выведения ствола на линию досылания мины и открывания затвора;

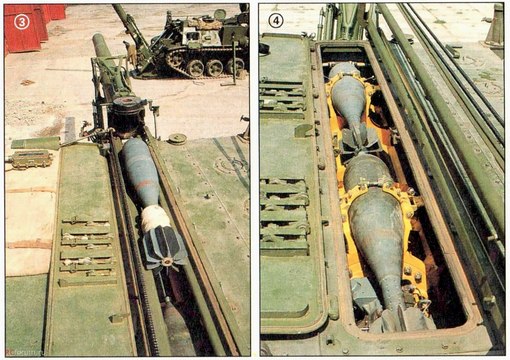

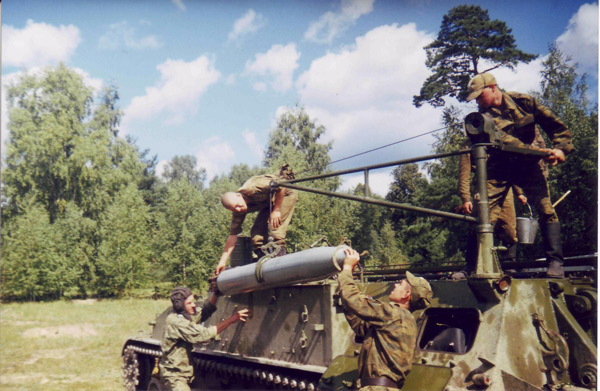

г) подачи мины из механизированной боеукладки на направляющие досылателя, расположенные сверху на корпусе базового шасси;
д) заряжания миномета, закрывания затвора и опускания ствола в казенник.

В отличие от М-240, у 2Б8 угол заряжания составляет около +63″. Мины на направляющие досылателя автоматически подаются из механической боеукладки, расположенной в корпусе шасси. В двух боеукладках размещается 40 фугасных или 20 активно-реактивных мин.

Кроме того, заряжание может производиться с грунта при помощи крана.

Горизонтальное наведение осталось ручным.

Установленный на 2С4 дизель В-59 позволяет развивать на шоссе скорость до 62,8 км/час, а по грунтовым дорогам — 25-30 км/час.

Оба миномета стреляют стальной фугасной миной Ф-864 весом 130,7 кг; вес разрывного заряда 31,9 кг. Взрыватель ГВМЗ-7 имеет установки на мгновенное и замедленное действие.

                                                                      Применяемые боеприпасы

Выстрел ВФ-864 с миной Ф-864 имеет 5 зарядов, сообщающих мине начальную скорость от 158 до 362 м/с и, соответственно, дальность от 800 до 9650 м.

Воспламенительный заряд находится в трубке стабилизатора мины. Остальные заряды помещаются в картузах кольцевой формы, которые закрепляют на трубке стабилизатора мины при помощи шелковых шнуров.

В 1967 году для М-240 и 2Б8 была начата разработка обычных мин со спецзарядом мощностью 2 килотонны, а с 1970 года была начата разработка активно-реактивной мины с тем же зарядом.

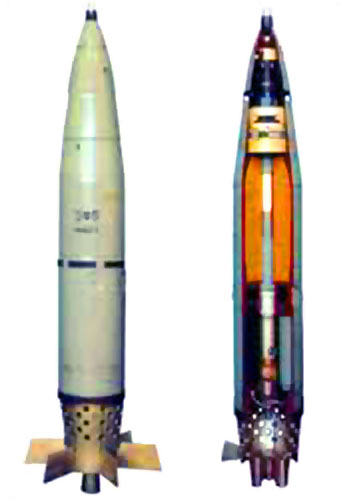

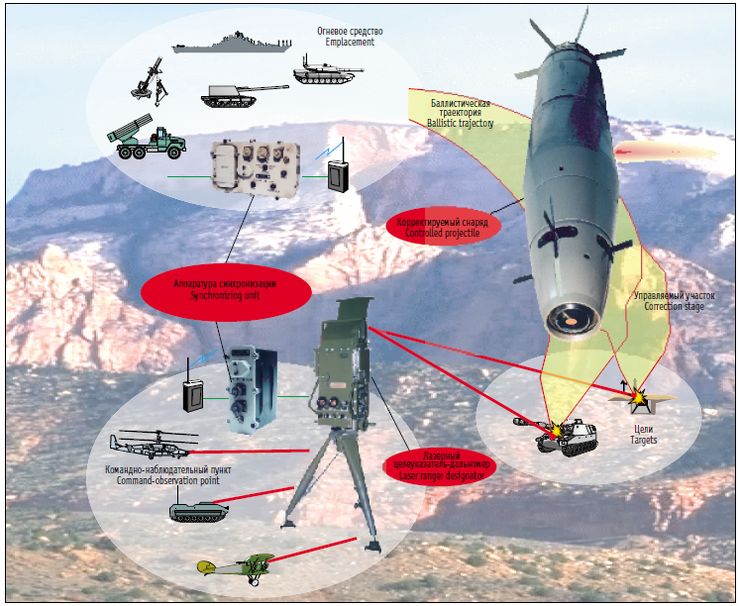

В 1983 году для 240-мм миномета «Тюльпан» была принята на вооружение управляемая (корректируемая) мина 1К113 «Смельчак». В состав комплекса «Смельчак» входят выстрел ЗВ84 (2ВФ4) с корректируемой фугасной миной ЗФ5 и лазерный целеуказатель-дальномер 1Д15 или 1Д20.

В головной части мины находится блок коррекции, который оборудован аэродинамическими рулями для ориентации оси септического элемента на цель. Коррекция траектории полета производится за счет включения твердотопливных двигателей, расположенных радиально на корпусе мины. Время коррекции 0,1-0,3 секунды. Стрельба миной «Смельчак» производится так же, как и обычной миной, необходимо лишь установить время открытия окошка оптической головки самонаведения и установить время включения лазерного целеуказателя.

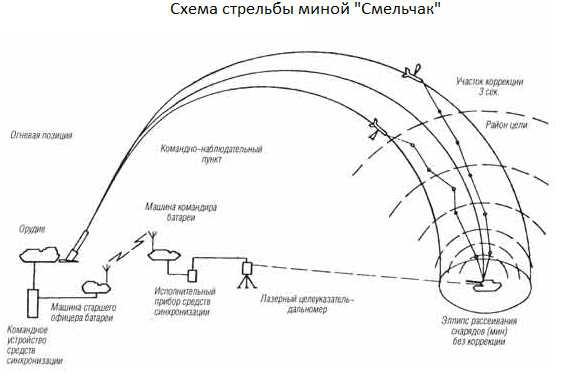

На расстоянии от 200 до 5000 метров от цели размещается лазерный целеуказатель, который подсвечивает цель лазерным лучом. Причем подсветка идет не все время полета мины, а лишь когда мина приближается к цели на дистанцию 400-800 м. То есть время подсветки и, соответственно, коррекции мины длится от одной до трех секунд, и противник физически не сможет поставить помеху «Смельчаку». Вероятность попадания мины «Смельчак» в круг диаметром 2-3 метра равна 80-90 %. В ходе боевых действий в Афганистане «Смельчаки» с первого выстрела попадали во входы пещер, занятых душманами.

240-мм миномет, стреляющий как обычными, так и управляемыми минами, незаменим при штурме укрепленных позиций, а также при боевых действиях в населенных пунктах. Так, например, 240-мм миномет можно поставить на расстоянии 10-20 метров от многоэтажного дома, придать максимальный угол возвышения и при стрельбе на 1-м и 2-м (малых) зарядах крутизна падения мин становится почти вертикальной, то есть можно поразить противника, укрывшегося за противоположной стеной дома. Разрывы 240-мм мин производят огромное моральное воздействие на противника. Особенно на фанатиков-мусульман, которые, лишившись своего тела, теряют шансы попасть в рай, где каждого из них ожидают по 500 гурий.

К сожалению, ни «Тюльпаны», ни М-240 не принимали участия в Чеченских войнах 1995-1996 и 1999-2000 годов. Грозный действительно можно было взять за сутки одним-двумя батальонами ВДВ, но только при поддержке двух-трех бригад 240-мм минометов.

Вина за то, что русские солдаты шли в бой без достаточного огневого прикрытия, целиком и полностью лежит на высшем политическом руководстве страны. Между тем, в 1988-1989 годах в СССР было развернуто около 400 минометов 2С4.

В послевоенный период ни одна страна в мире не принимала на вооружение таких мощных минометов. В настоящее время калибр минометов, состоящих на вооружении в США, Англии, Франции и Германии, не превышает 120 мм.

В послевоенный период ни одна страна в мире не принимала на вооружение таких мощных минометов. Самоходный миномет 2С4 является единственным в мире минометом такого калибра и аналогов не имеет. По сведениям, опубликованным в журнале Military Balance за 1991/1992 годы, СССР на тот момент имел 54, а ЧССР — восемь установок “Тюльпан”.

В настоящее время калибр минометов США, Англии, Франции и Германии не превышает 120 мм.
