ЗПРК «Тунгуска», по классификации США (НАТО) SA-19 (Grison), был создан как средство ПВО непосредственного прикрытия танковых и мотострелковых войсковых формирований (полков, бригад) от ударов, в первую очередь, низколетящих самолетов и вертолетов противника. Кроме того, комплекс может вести эффективную борьбу с современными крылатыми ракетами (КР) и дистанционно пилотируемыми летательными аппаратами (ДПЛА), а при необходимости использоваться для поражения легкобронированных наземных (надводных) целей и живой силы противника непосредственно на поле боя. Это было неоднократно подтверждено результатами боевых стрельб в России и за рубежом.
Важнейшими из требований, которым должно отвечать новое зенитное средство, являлись: эффективная борьба с низколетящими целями (НЛЦ), особенно самолетами-штурмовиками и боевыми вертолетами; высокая мобильность, соответствующая прикрываемым войскам, и автономность действий, в том числе при отрыве от главных сил; способность ведения разведки и огня в движении и с короткой остановки; высокая плотность огня при достаточном возимом запасе боеприпасов; малое время реакции и всепогодность применения; возможность использования для борьбы с наземными (надводными) легкобронированными целями и живой силой противника и другие.
Уже к началу 1970-х годов стала очевидна недостаточная эффективность комплекса «Шилка» ( ЗСУ 23Х4 ) в качестве ПВО ближнего радиуса действия. Малая эффективная дальность огня и недостаточная мощность его 23-мм снарядов резко снижала эффективность установки против новых, высокоскоростных воздушных целей, самолётов-штурмовиков, защищённых бронёй, и вертолётов, оборудованных противотанковыми управляемыми ракетами, способными поражать наземные цели с расстояния нескольких километров. Помимо того, радиолокатор, которым была оборудована «Шилка», не позволял ей эффективно самостоятельно вести поиск воздушных целей.
Первоначально, в 1970 году, было выдано задание на проектировку нового пушечного зенитного комплекса. Но затем, по итогам проведённой в 1973 году НИР «Запруда», в рамках которой исследовались вопросы защиты войск от ударных вертолётов, стало очевидным, что перспективная ЗСУ должна быть оборудована и зенитными ракетами, чтобы улучшить её возможности по борьбе с вертолётами.
Разработка комплекса «Тунгуска» в целом проводилась КБП МОП (главный конструктор Аркадий Георгиевич Шипунов).
Главными конструкторами пушек и ракеты соответственно являлись Василий Петрович Грязев и В.М. Кузнецов. В разработке основных средств комплекса участвовали Ульяновский механический завод МРП (по радиоприборному комплексу, главный конструктор Ю.Е. Иванов), Минский тракторный завод МСХМ (по гусеничному шасси ГМ-352 с системой электропитания), ВНИИ «Сигнал» МОП (по системам наведения, стабилизации линии выстрела и оптического прицела, аппаратуре навигации), ЛОМО МОП (по прицельно-оптическому оборудованию) и другие организации.
Для экспериментальной проверки ряда вопросов решением правительства СССР в июне 1970 г. Конструкторскому бюро приборостроения (КБП, Тула) совместно с другими организациями было поручено провести научно-экспериментальные работы по определению возможности создания новой 30-мм ЗСУ «Тунгуска» с разработкой эскизного проекта.
К моменту его создания был сделан вывод о необходимости установки на «Тунгуске» собственных средств обнаружения низколетящих целей (НЛЦ), что позволяло достичь максимальной автономности действий ЗСУ. Из опыта боевого применения ЗСУ-23-4 было известно, что своевременность обстрела целей с достаточной эффективностью достигается при наличии предварительного целеуказания от батарейного командирского пункта (БКП). В противном случае эффективность автономного кругового поиска целей не превышает 20%. Одновременно с этим была обоснована необходимость увеличения зоны прикрытия войск первого эшелона и повышения общей боевой эффективности новой ЗСУ. Этого предлагалось достичь за счет установки на ней вооружения с управляемой ракетой и оптической системой визирования цели.
В ходе специальной научно-исследовательской работы «Бином» был определен облик нового зенитного комплекса и требования к нему с учетом всех особенностей его возможного применения. Он представлял собой некий гибрид зенитно-артиллерийского (ЗАК) и зенитно-ракетного (ЗРК) комплексов. По сравнению с «Шилкой» он имел более мощное пушечное вооружение и облегченное, по сравнению с ЗРК «Оса», ракетное вооружение.
В состав ЗСУ введена аппаратура приема и реализации автоматизированного внешнего целеуказания, которая по радиоканалу сопрягается с батарейным командным пунктом, что позволило автоматически распределять с батарейного КП «Ранжир» цели между ЗСУ батареи и значительно повысило эффективность боевого применения при массированном налете.
Введены схемы разгрузки, что позволило значительно облегчить работу наводчика при сопровождении подвижной воздушной цели оптическим прицелом, свело к работе как бы по неподвижной цели, что намного уменьшило ошибки при сопровождении (это очень важно при обстреле цели ракетой, так как величина промаха не должна превышать 5 м).
Усовершенствована аппаратура выделения координат в связи с применением нового типа ракеты, оснащенной, кроме непрерывного источника света, еще и импульсным. Это нововведение существенно повысило помехозащищенность аппаратуры и дало возможность с большей вероятностью поражать цели, оснащенные оптическими помехами. Применение нового типа ракеты увеличило дальность зоны поражения ракетным вооружением до 10 000 м.
Изменена система измерения углов качки и курса, что значительно уменьшило возмущающие воздействия на гироскопы, возникающие при движении, снизило ошибки измерения углов наклона и курса ЗСУ, повысило устойчивость контура управления зенитными автоматами и, следовательно, повысило вероятность поражения целей.
Увеличено время работы элементов ракеты, что повысило дальность стрельбы с 8 до 10 км, и введен радиолокационный неконтактный датчик цели (НДЦ) с круговой диаграммой направленности антенны и радиусом срабаывания до 5м, что обеспечило поражение малоразмерных целей (типа крылатой ракеты АLСМ).
Модернизация системы управления оптическим прицелом, ЦВС и РЛС значительно упрощает процесс сопровождения цели наводчиком с одновременным повышением точности сопровождения и уменьшением зависимости эффективности боевого применения оптического канала от уровня профессиональной подготовленности наводчика. Проводятся работы по дальнейшей модернизации ЗСУ 2С6М1. Введение телетепловизионного канала с автоматом сопровождения обеспечивает наличие пассивного канала сопровождения цели и всесуточность применения ракетного вооружения.
В состав ЗПРК 2К22, как и любого другого зенитного комплекса, входят боевые средства, средства технического обслуживания и учебно-тренировочные средства.
Боевые средства - это собственно ЗСУ 2С6 «Тунгуска» с боекомплектом из восьми зенитных управляемых ракет 9М311 и 30-мм зенитных выстрелов в количестве 1936 штук.

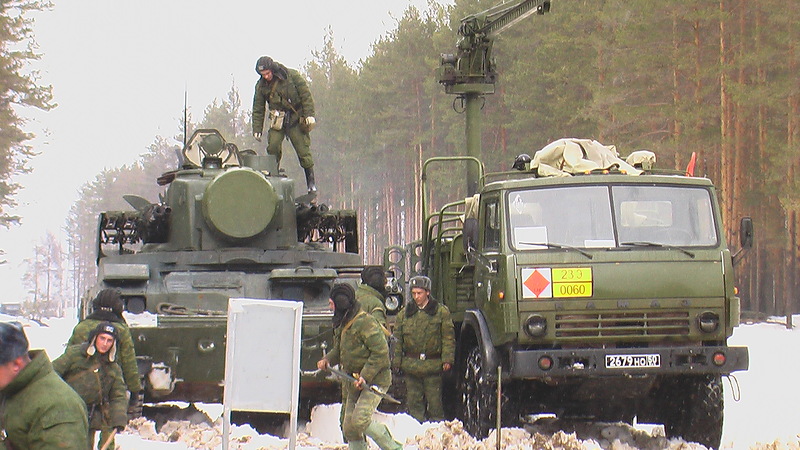

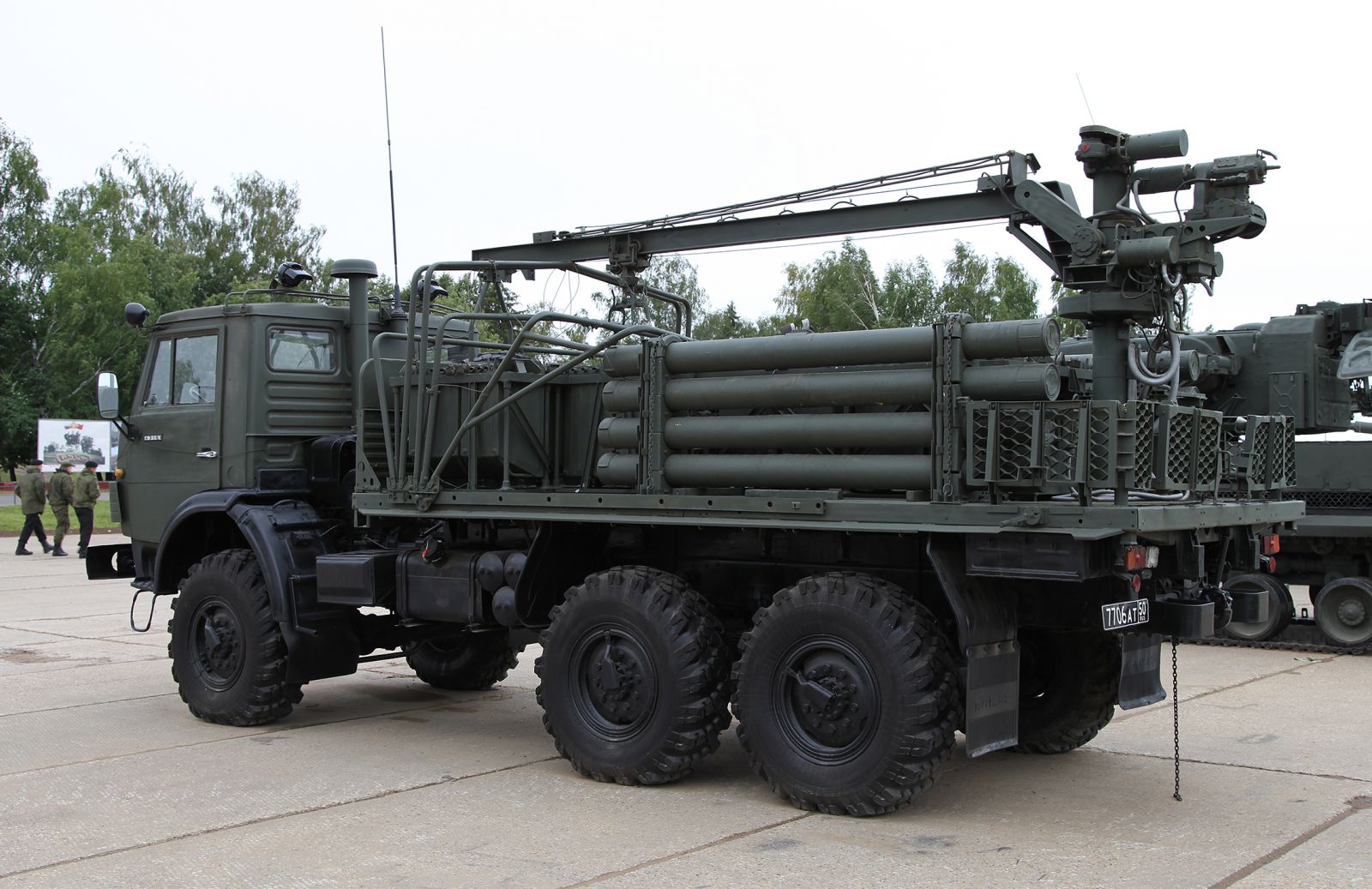

Нормальное функционирование боевых машин «Тунгуска» обеспечивается комплектом технических средств. В его состав входят: транспортно-заряжающая машина 2Ф77М для перевозки двух боекомплектов патронов и восьми ЗУР; машины ремонта и техобслуживания (2Ф55-1,1Р10-1М и 2В110-1); автоматизированная контрольно-испытательная подвижная станция 9В921; мастерская техобслуживания МТ0-АТГ-М1.
ЗСУ 2С6, основной элемент ЗПРК, представляет собой комплекс средств и систем различного назначения, большинство из которых размещено в башне установки. Основными из них являются: система радиолокационной разведки и сопровождения целей (радиолокационные станции обнаружения - СОЦ и сопровождения - ССЦ цели, наземный радиолокационный запросчик - НРЗ), система пушечно-ракетного вооружения (два 30-мм автомата 2А38 с системой охлаждения и боекомплектом патронов, восемь пусковых установок с направляющими, восемь ЗУР 9М311 в траспортно-пусковых контейнерах и другая аппаратура), цифровая вычислительная система (ЦВС), прицельно-оптическое оборудование с системой наведения и стабилизации, система силовых гидравлических приводов наведения пушек и пусковых установок ЗУР и ряд других обеспечивающих систем.
В целом уровень боевой эффективности комплекса «Тунгуска-М1″ в условиях помех в 1,3 — 1,5 раза выше по сравнению с комплексом «Тунгуска-М».

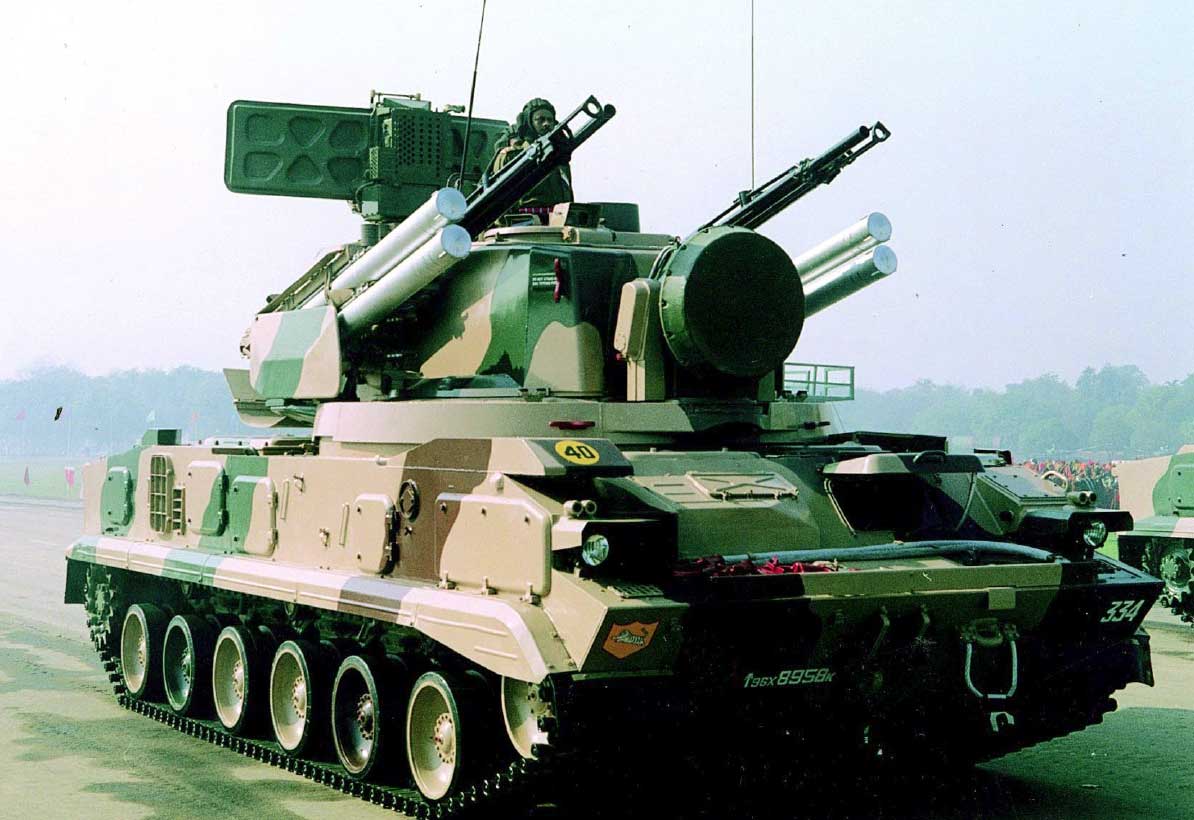

ЗРПК «Тунгуска» и его модификации находятся на вооружении вооруженных сил России, Белоруссии. В 1999 году Россия начала поставки в Индию ЗРПК «Тунгуска-М1″ в общем количестве 60 штук. Ранее Индия приобрела 20 комплексов «Тунгуска». По некоторым данным комплекс в единичном количестве через ГК «Воентех» в середине 90-х годов был поставлен в Великобританию. На западе комплекс получил обозначение SA-19 «Grison». Для обеспечения системы ПВО малых кораблей и ПВО ближнего радиуса крупных боевых кораблей, с применением вооружения и некоторых узлов «Тунгуски», был разработан комплекс «Каштан».
ЗРПК 2С6 «Тунгуска-М» входит в состав комплекса 2К22М. Комплекс 2К22М включает в себя батарею ЗРПК «Тунгуска-М», состоящую из 6 боевых машин 2С6; средства технического обслуживания — машина ремонта и техобслуживания 1Р10-1, машина техобслуживания 2В110-1, транспортно-заряжающая машина 2Ф77М и учебно-тренировочные средства - тренировочное устройство 1РЛ912, предназначенное для обучения и тренировки командира ЗСУ и оператора, тренажер 9Ф810, предназначенный для обучения и тренировки наводчика ЗСУ.
Назначение
Зенитный ракетно-пушечный комплекс 2К22 «Тунгуска» предназначен для противовоздушной обороны мотострелковых и танковых частей и подразделений на марше и во всех видах боя, обеспечивает поражение низколетящих воздушных целей, в том числе «зависших» вертолетов.
Функционирование боевой машины 2С6 осуществлялось в основном автономно, но не исключалась и работа в системе управления средствами ПВО СВ.
При автономной работе обеспечивались:
поиск цели (круговой — с применением станции обнаружения, секторный — с помощью станции сопровождения или оптического прицела);
опознание государственной принадлежности обнаруженных самолетов и вертолетов с помощью встроенного запросчика;
сопровождение цели по угловым координатам (автоматическое с помощью станции сопровождения, полуавтоматическое — с использованием оптического прицела, инерционное — по данным цифровой вычислительной системы);
сопровождение цели по дальности (автоматическое или ручное — с применением станции сопровождения, автоматическое — с помощью станции обнаружения, инерционное — с использованием цифровой вычислительной системы, по установленной скорости, которая определялась командиром визуально по типу выбранной для обстрела цели).
Сочетание различных способов сопровождения цели по угловым координатам и по дальности обеспечивало следующие режимы работы боевой машины:
по трем координатам цели, полученным от радиолокационной системы;
по дальности до цели, полученной от радиолокационной системы, и по ее угловым координатам, полученным от оптического прицела;
инерционное сопровождение цели по трем координатам, полученным от вычислительной системы;
по угловым координатам, полученным от оптического прицела и установленной командиром скорости цели.
При стрельбе по наземным движущимся целям применялся режим полуавтоматического или ручного наведения вооружения в упрежденную точку по дистанционной сетке прицела. После поиска, обнаружения и опознавания цели станция сопровождения переходила на ее автосопровождение по всем координатам.
Конструкция

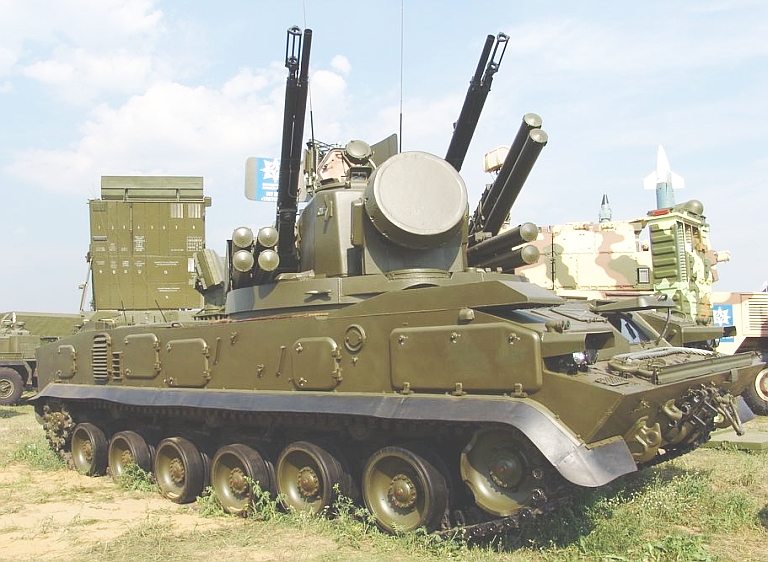

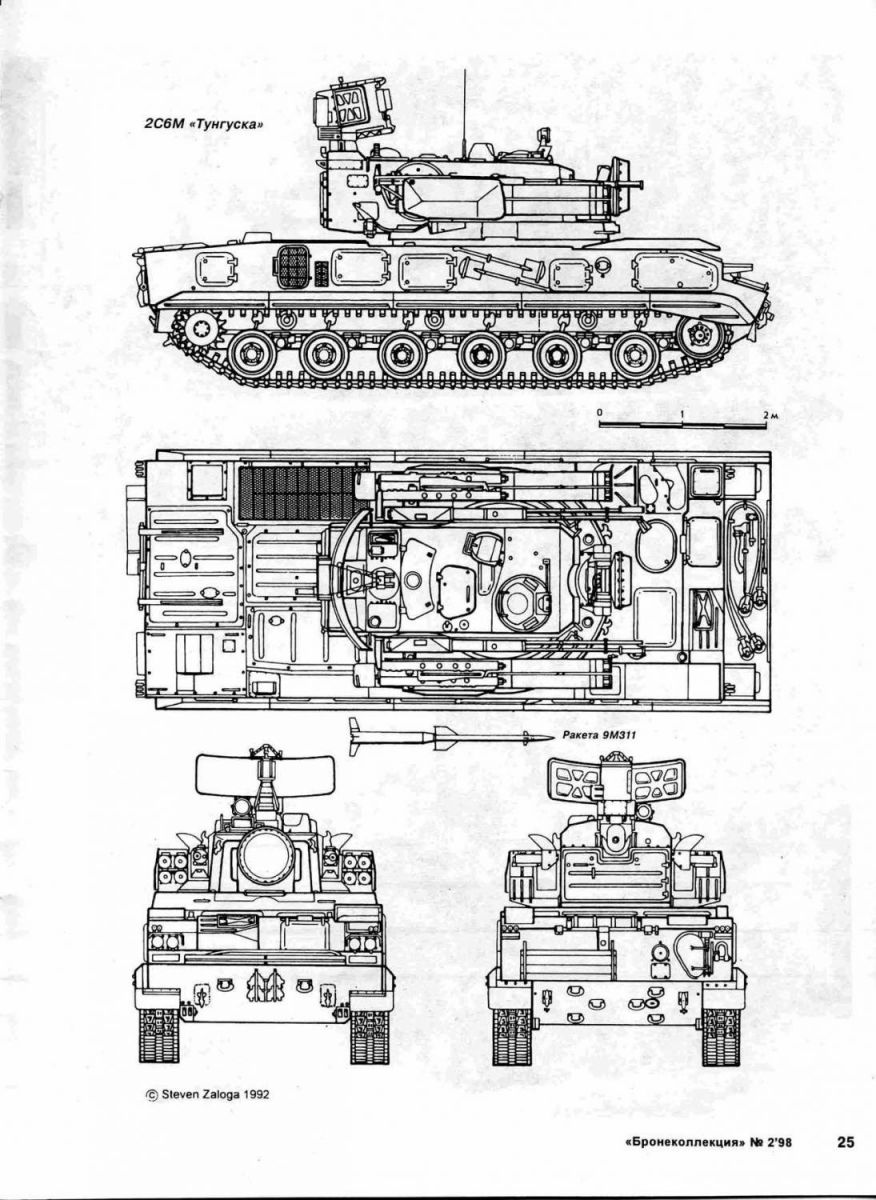

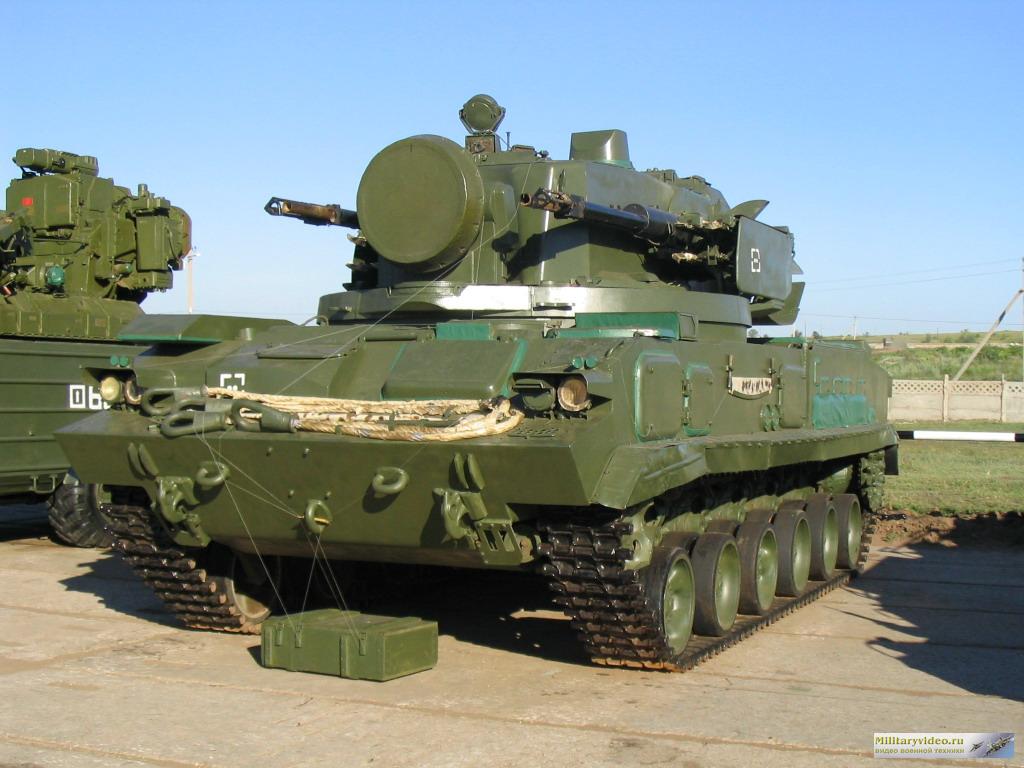

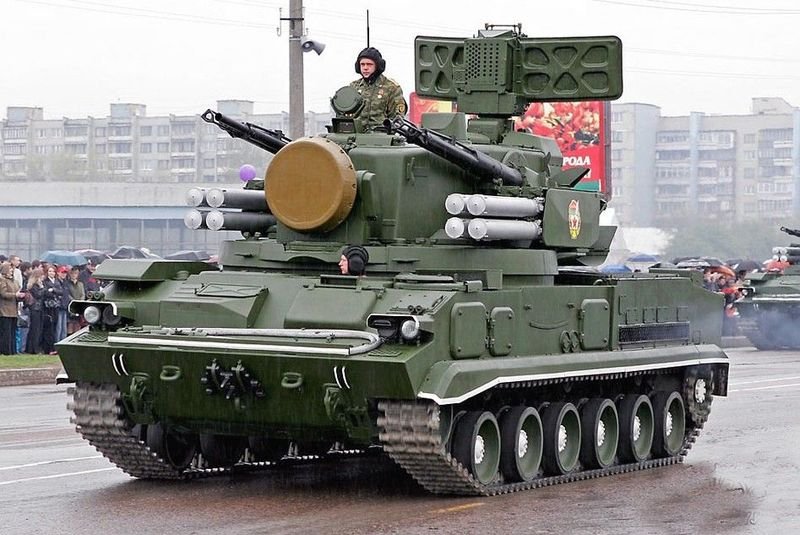

Самоходная установка ЗСУ 2С6 состоит из гусеничного шасси ГМ 352, на котором установлена башня 2А40. В башне Зенитная смонтирован радиоприборный комплекс РЦК 1А27, в состав которого входят радиолокационная система 1РЛ144, цифровая вычислительная система 1А26 и система измерения углов качек 1Г30.
Кроме того в башне установлен оптический прицел с системой наведения и стабилизации 1А29, навигационная аппаратура, аппаратура внешней и внутренней связи, включающая в себя радиостанцию Р-173 и аппаратуру внутренней телефонной связи 1В116, средства защиты от оружия массового поражения, противопожарное оборудование, часть которого установлена в гусеничном шасси ГМ-352, средства наблюдения, система вентиляции и обеспечения микроклимата. Бронированный корпус защищает аппаратуру и расчет ЗСУ от поражения пулями калибра 7,62 мм и осколками.

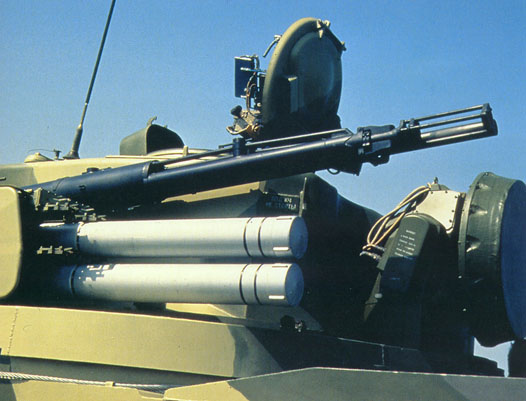

Снаружи башни, в передней ее части установлена антенная колонка станции сопровождения цели, с внешней стороны по бортам корпуса башни расположены направляющие для установки ракет 9М311 и спаренный артиллерийский комплекс 2А38.
На крыше башни, в кормовой части, расположена антенная колонка станции обнаружения и целеуказания.Внутренняя часть башни, по расположению и назначению оборудования, делится на отделение управления, артиллерийский и кормовой отсеки. Отделение управления находится в передней части башни, артиллерийский отсек занимает объем по периметру башни и среднюю часть колпака башни. Оптический прицел с ситемой наведения и стабилизации обеспечивает поиск, обнаружение, сопровождение воздушных и наземных целей и определение рассогласования между положением ракеты и оптической линией визирования прицельно оптического оборудования. Оптический прицел с системой наведения и стабилизации состоит из системы наведения и стабилизации оптического прицела, прицельно-оптического оборудования и аппаратуры выделения координат.
Наведение ПОО на цель осуществляется приводами СНС ОП по сигналам управления, поступающим с пульта наводчика или от ЦВС. Средства внешней и внутренней связи обеспечивают связь с внешнем абонентом и между номерами расчета.
Башня 2А40 установлена на гусеничном шасси. По назначению систем и оборудования шасси разделено на отделение управления, отделение под установку башни, моторно-трансмиссионное отделение и отсеки для размешения средств жизнеобеспечения, противопожарного оборудования, силового следящего привода горизонтального наведения, газотурбинного двигателя.
Электропитание ЗСУ осуществляется от СЭП. Источником электроэнергии постоянного тока является генератор постоянного тока, ротор которого приводится во вращение от ГТД или от тягового двигателя. Преобразовательный блок преобразует электроэнергию постоянного тока в электроэнергию трехфазного переменного тока частотой 400 Гц напряжением 220 В, предназначенную для питания аппаратуры ЗСУ. Силовой следящий привод (СПП) горизонтального наведения предназначен для автоматизированного наведения и стабилизации башни по сигналам ЦПССЮ а также полуавтоматического наведения по сигналам СНС ОП. СПП представляет собой электрогидравлическую систему автоматического управления.

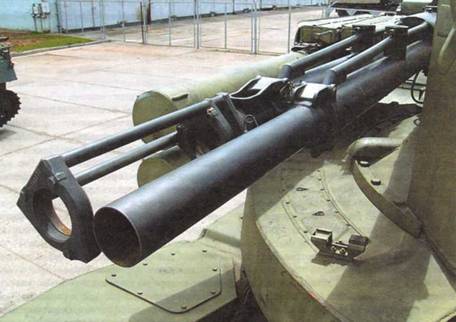

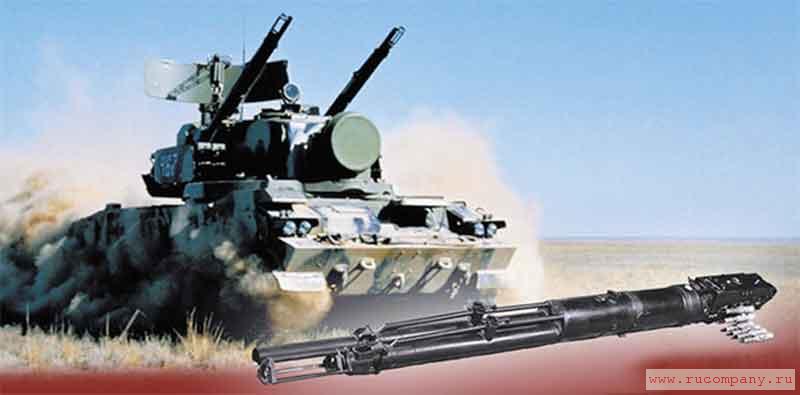

Характеристики 30-мм зенитного автомата 2А38М
· Тип патрона - 2А42
· Калибр - 30 мм
· Темп стрельбы - 1950-2500 выстр./мин.
· Начальная скорость снаряда - 960 м/с
· Ресурс ствола - 8000 выстр
· Масса оружия - 195 кг
· Масса патрона - 0,842 кг
· Масса снаряда - 0,389 кг.
· Длина автомата - 3478 мм
· Усилие отдачи - 62 кН
· Напряжение питания электроспуска и контактора от источника постоянного тока - 24 В
· Перезарядка - пиротехническая и ручная
· Количество пиропатронов - 3 шт
· Управление стрельбой - дистанционное
· Условия эксплуатации - ±50 °С

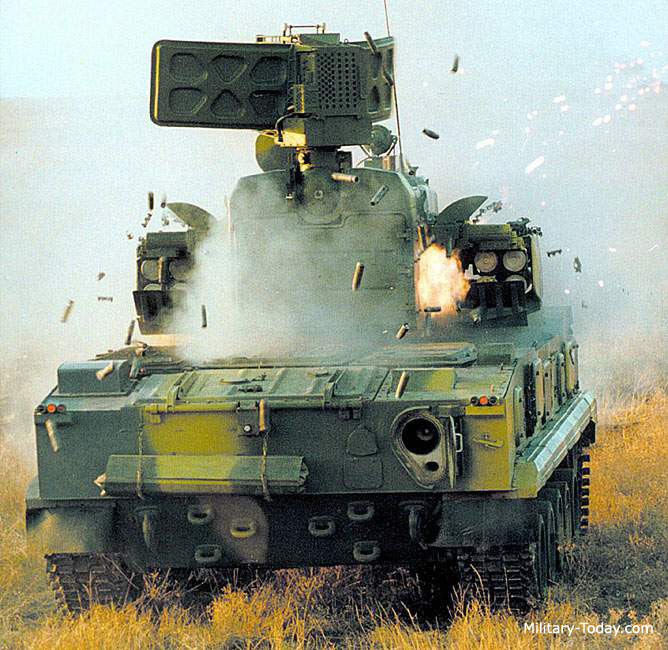

При стрельбе зенитными пушками цифровая вычислительная система решала задачу встречи снаряда с целью и определяла зону поражения по данным, поступающим с выходных валов антенны станции сопровождения, из блока выделения сигналов ошибок по угловым координатам и с дальномера, а также из системы измерения углов качек и курса боевой машины. В случае постановки противником интенсивных помех станции сопровождения по каналу измерения дальности (автодальномера) осуществлялся переход на ручное сопровождение цели по дальности, а при невозможности даже ручного сопровождения — на сопровождение цели по дальности от станции обнаружения или на ее инерционное сопровождении. При постановке интенсивных помех станции сопровождения по угловым координатам сопровождение цели по азимуту и углу места осуществлялось оптическим прицелом, а при отсутствии видимости — инерционно (от цифровой вычислительной системы).

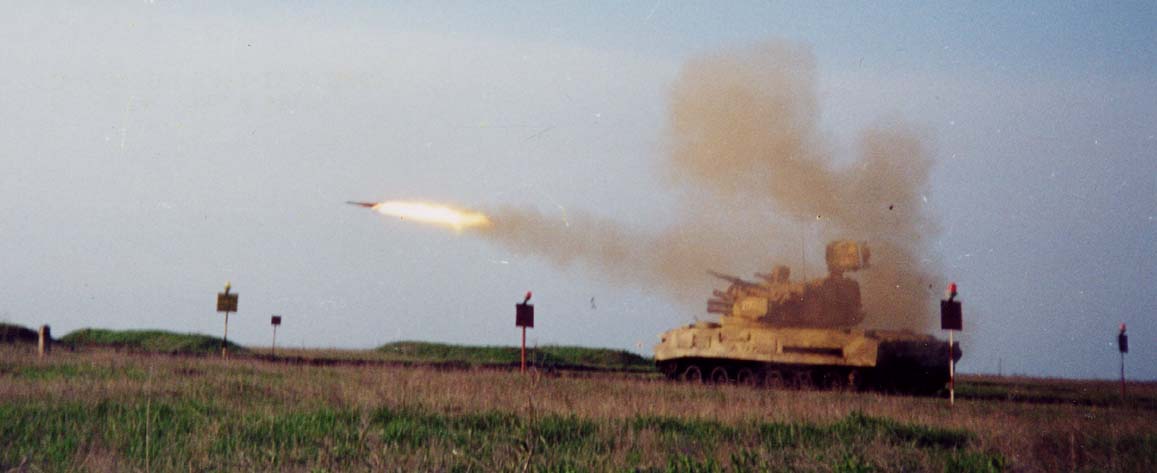

При стрельбе ракетами применялось сопровождение цели по угловым координатам с помощью оптического прицела. После пуска ЗУР попадала в поле зрения оптического пеленгатора аппаратуры выделения координат ракеты. По световому сигналу от трассера ракеты в аппаратуре вырабатывались угловые координаты ЗУР относительно линии визирования цели, которые поступали в вычислительную систему. Она вырабатывала команды управления ЗУР, поступающие в шифратор, где они кодировались в импульсные посылки и через передатчик станции сопровождения передавались на ракету. Движение ракеты практически на всей траектории происходило с отклонением от линии визирования цели на 1,5 д. у. для снижения вероятности попадания отстреливаемой целью оптической (тепловой) помехи-ловушки в поле зрения пеленгатора. Ввод ракеты на линию визирования цели начинался за 2-3с до встречи с целью и заканчивался вблизи от нее. При приближении ЗУР к цели на расстояние 1000 м на ракету передавалась радиокоманда на взведение неконтактного датчика. По истечении времени, соответствующего пролету ракетой 1000м от цели, боевая машина автоматически переводилась в готовность к пуску следующей ЗУР по цели. При отсутствии в вычислительной системе информации о дальности до цели от станций сопровождения или обнаружения использовался дополнительный режим наведения ЗУР, при котором ракета сразу выводилась на линию визирования цели, неконтактный датчик взводился через 3,2с после старта ЗУР, а приведение боевой машины в готовность к пуску следующей ракеты осуществлялось по истечении времени полета ракеты на максимальную дальность.
Использование указанных и ряда других технических решений позволили:
-повысить общую эффективность боевого применения ЗСУ при отражении массированного налета СВН противника;
-свести к минимуму ошибки в сопровождении скоростной воздушной цели оптическим прицелом, который фактически стал похож на процесс сопровождения неподвижной цели;
-существенно повысить помехозащищенность, с 8 до 10 км дальность и эффективность поражения воздушных целей в условиях интенсивного применения ими оптических помех;
-повысить эффективность стрельбы зенитными пушками за счет повышения точности
измерения углов наклона и курса самохода в движении;

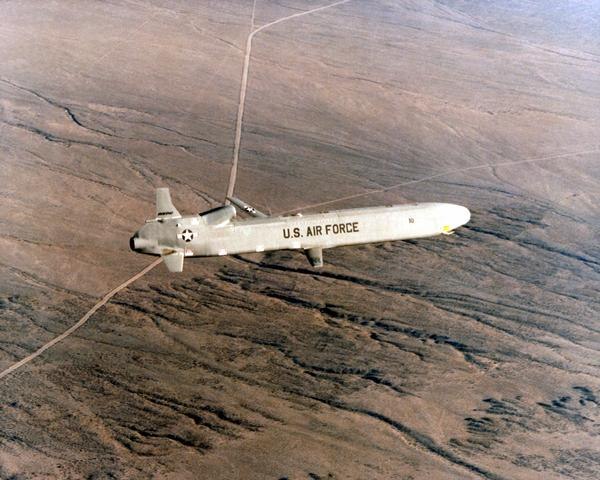

-увеличить вероятность поражения крылатых ракет за счет использования радиолокационного взрывателя с круговой диаграммой направленности антенны.

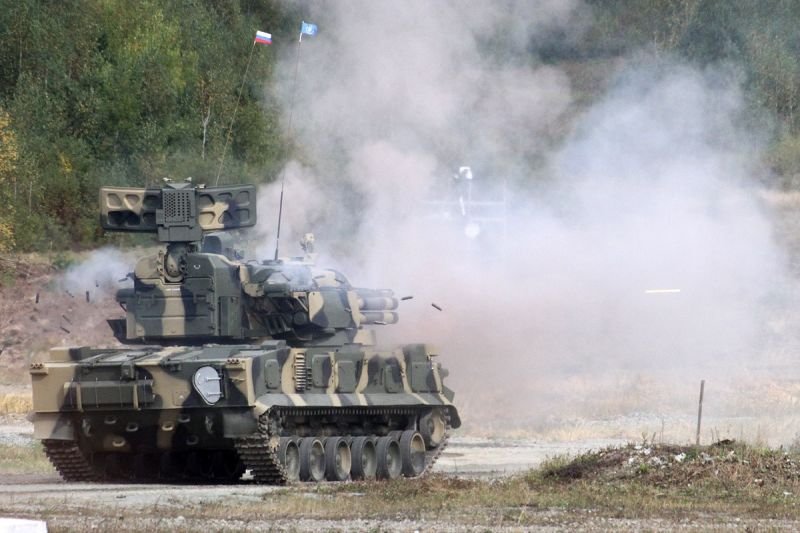

В целом уровень боевой эффективности комплекса «Тунгуска-М1» в условиях помех в 1,3-1,5 раза выше в сравнении с ЗСУ «Тунгуска-М».
Высокие боевые и эксплуатационные характеристики ЗПРК «Тунгуска» различных модификаций много раз были подтверждены в ходе учений и учебно-боевых стрельб. Комплекс неоднократно демонстрировался на международных выставках оружия и всегда привлекал внимание специалистов и посететителей.
Эти качества позволяют ЗПРК «Тунгуска» сохранять свою конкурентоспособность на мировом рынке вооружений. В настоящее время «Тунгуска» состоит на вооружении армии Индии и других стран, выполняется контракт на поставку этих комплексов в Марокко.
Комплекс совершенствуется с целью дальнейшего повышения его боевой эффективности
Боеприпасы

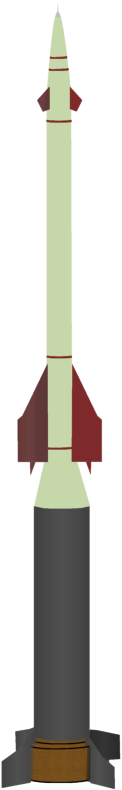

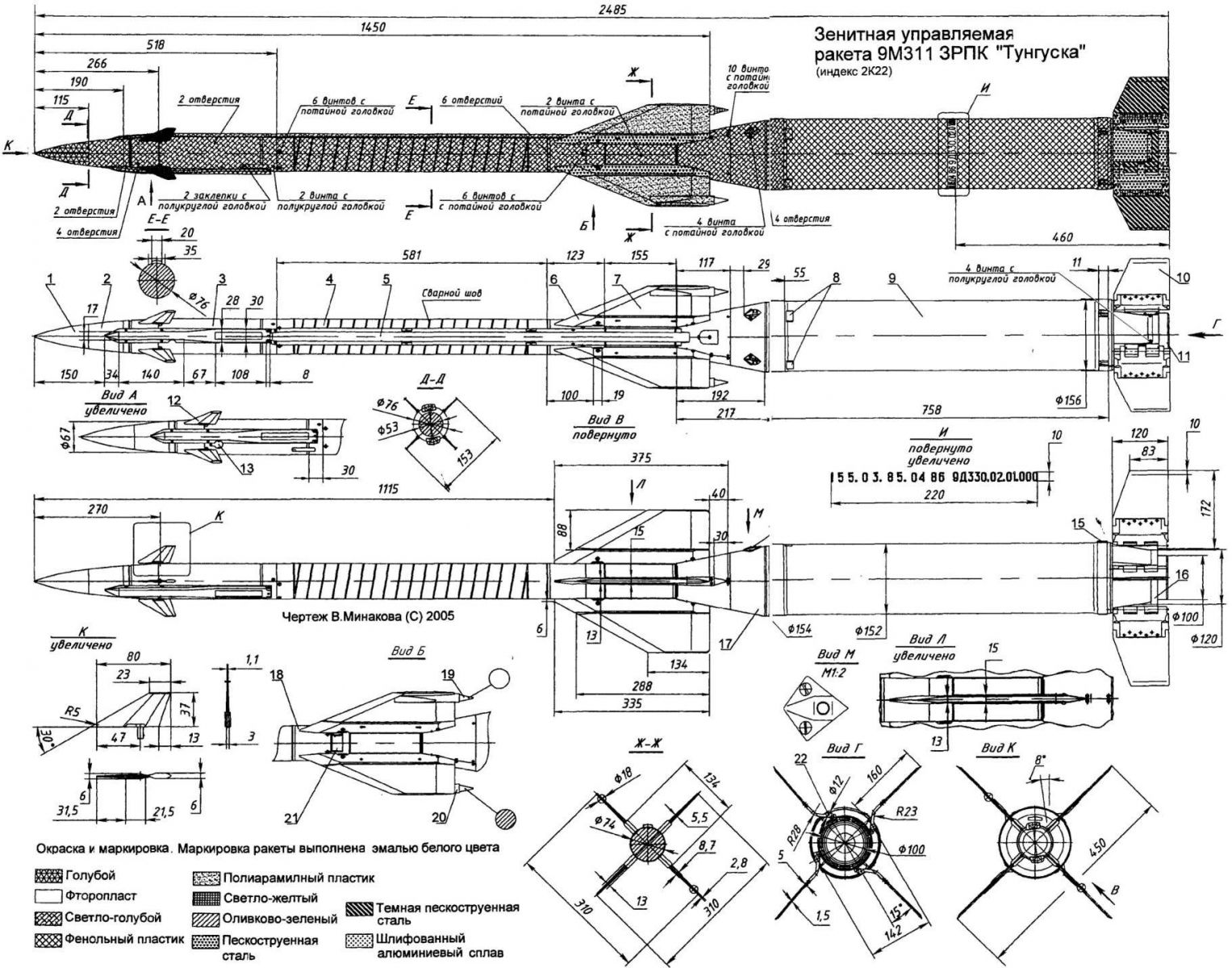

9М311 — базовый вариант ракеты

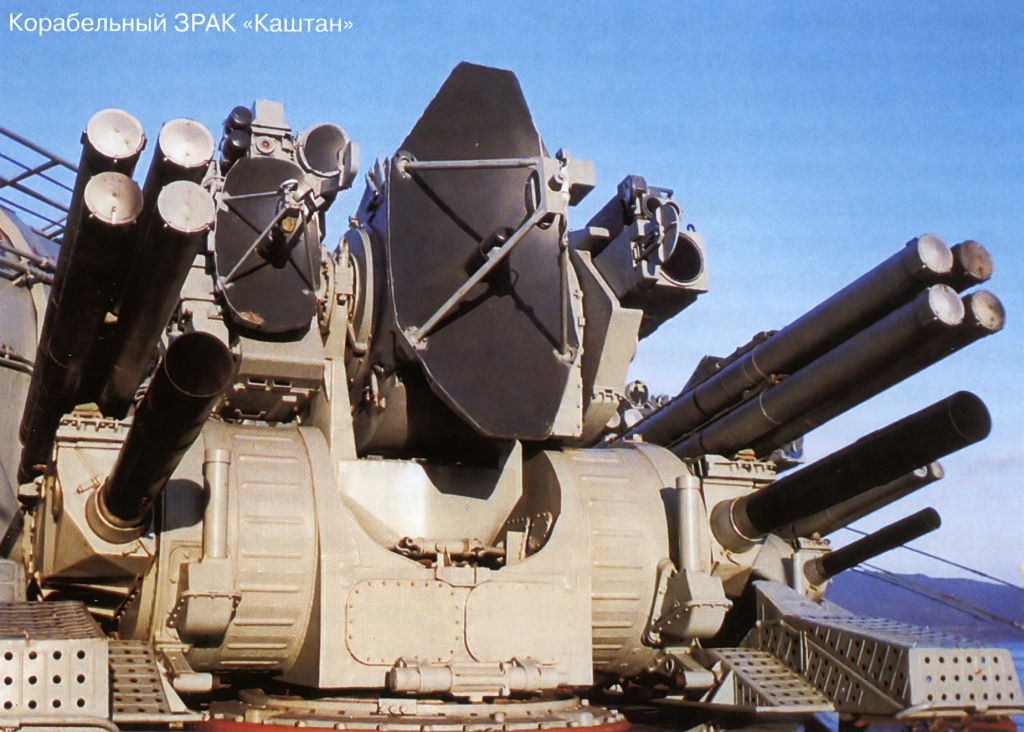

9М311К (3М87) — морская версия 9М311 (для системы Каштан)
9М311-1 — экспортная версия
9М311М (3М88) — модификация ракеты с улучшенными тактико-техническими характеристиками
9М311-1М — модификация ракеты для модернизированного комплекса 2К22М «Тунгуска-М1».
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Боевая масса, т: 34
Экипаж, чел.: 4
Годы производства: 1982—2007
Размеры:
Длина корпуса, мм: 7880
Ширина корпуса, мм: 3400
Высота, мм: 3356 в походном
4021 в боевом
База, мм: 4650
Колея, мм: 3265
Клиренс, мм: 155..605
Бронирование:
Тип брони противопульная
Вооружение:
Калибр и марка пушки 2 х 30-мм 2А38
Тип пушки: нарезные малокалиберные автоматические пушки
Боекомплект пушки: 1936
Дальность стрельбы, км по воздушным:
пушечная — 0,2..4
ЗУР — 2,5..8
по наземным: до 2
Другое вооружение: 8 х ЗУР 9М311
Тип двигателя: В-46-2с1
Мощность двигателя, л. с.: 840
Скорость по шоссе, км/ч: 65
Скорость по пересечённой местности, км/ч: 40 по грунту
10 по бездорожью
Запас хода по шоссе, км 500
Тип подвески индивидуальная торсионная
Преодолеваемый подъём, град. 35
Преодолеваемый ров, м 2,0
Преодолеваемый брод, м 1,0
Характеристики вооружения
Зенитные автоматы:
Начальная скорость снаряда, м/с — 960
Темп стрельбы с 2 автоматов, выстр./мин — от 4000 до 5000
Ракеты:
Масса боевой части, кг — 9
Средняя скорость, м/с — 600
Радиус эффективного поражения боевой части, м — 5
Система наведения — полуавтоматическая радиокомандная с оптической линией связи. Система наведения работает на литерных частотах, заранее подготовленных перед пуском ЗУР.
Время работы стартового двигателя 2,6с
Параметры зоны поражение воздушных целей, км:
Ракеты:
По высоте — до 3,5
По дальности — от 2,5 до 8
По курсовому параметру — до 4
Зенитные автоматы:
По высоте — до 3
По дальности — от 0,2 до 4
По курсовому параметру — до 2
Дальность поражения наземных целей — до 2
|
