ЗРПК " Панцырь-С1 "



Зенитный пушечно-ракетный комплекс ближнего действия «Панцирь-С1» 96К6



ЗПРК «Пацирь-С1» является развитием проекта ЗПРК «Тунгуска-М». Внешне зенитные комплексы имеют большое сходство, но предназначены для выполнения разных задач. ЗПРК «Пацирь-С1» предназначен для противовоздушной обороны важных и стратегических объектов.
Первые разработки по созданию зенитного комплекса ведутся согласно заказа ПВО Советского Союза по ОКР «Роман» с середины 1990 года. Пушечно-ракетный зенитный комплекс был предложен как система ближнего действия для прикрытия войсковых группировок и комплексов С-300/С-300В. Немного позднее его предлагают СВ, ВМФ,ВДВ. При проектировании системы ближнего действия были использованы материалы проекта «Тунгуска-М» 2К22М.

Зенитный пушечно-ракетный комплекс ближнего действия «Панцирь-С1» 96К6

Первый прототип нового комплекса под названием «Роман» (Панцирь-С1)был готов к 1994 году. В следующем году впервые показан на МАКС-1995. Из-за плохого финансирования комплекс не был приобретен заказчиком. Более менее финансирование проекта началось в 2000 году – финансирование осуществляли ОАЭ. К 2005 году главным заказчиком зенитного пушечно-ракетного комплекса «Панцирь-С1» становится ВВС РФ. На сегодня потребность в подобном комплексе оценивается в 100 единиц. Основные испытания комплекса проходили в 2006-07годах. Серийное производство комплекса «Панцирь-С1» начинается с 2007 года. Оно осуществляется на тульском предприятии «Щегловский вал» С 2008 года ЗПРК «Панцирь-С1» стоит на вооружении ВС РФ. В этом же году ожидалось поступление первых комплексов ближнего действия в ВВС РФ.
Первые ЗПРК БД «Панцирь-С1» поступили на вооружение в количестве 10 единиц в ВВС РФ весной 2010 года. По имеющийся информации до 2015года будут введены на боевое дежурство еще 10 комплексов. До 2020 года планируется обеспечить ВС РФ сотней ЗПРК БД «Панцирь-С1».
В рамках работ по проекту «Панцирь-С1», согласно программы развития ЕСЗКВ ведутся следующие опытно-конструкторские работы по созданию межвидовых комплексов:
- Редут;
- Панцирь-СМ;
- зенитный пушечно-ракетный комплекс;
- Панцирь-С1;
- Гладиатор.
Прототипы, модели и построенные экземпляры:
первый прототип – комплекс «Роман» в составе:
- зенитное вооружение ЗУР 2Х4 9М311;
- артиллерийское вооружение пушки 2Х30мм 2А72;
- использованное шасси – Урал-5323-20;
- дизельный двигатель с турбонаддувом ЯМЗ-238Б 300 л.с;
- формула колес – 8Х8 с 2-мя передними управляемыми осями;
- полезная нагрузка до 16 тонн.

ЗПРК БД «Панцирь-С1» - базовый вариант (прототип) в составе:
- зенитное вооружение ЗУР 2Х6 57Э6Е;
- артиллерийское вооружение пушки 2 по 2Х30мм 2А38М;
- используемое шасси – МЗКТ-7930;
- формула колес – 8Х8 с 2-мя передними управляемыми осями;

ЗПРК БД «Панцирь-С1» - базовый вариант образца 2006-07 г.г, в составе:
- зенитное вооружение ЗУР 2Х6 57Э6Е;
- артиллерийское вооружение пушки 2 по 2Х30мм 2А38М;
- используемое шасси – КамАЗ-6560;
- формула колес – 8Х8;
- противопульная броня кабины;
- дизельный двигатель 400 л.с;
- скорость до 90 км/ч;
- дальность хода до 500 километров.

ЗРПК 96К6-1 или БМ 72В6Е, в составе:
- зенитное вооружение ЗУР 2Х6 57Э6Е;
- артиллерийское вооружение пушки 2 по 2Х30мм 2А38М;
- используемое шасси – типа «Вощина-1»;

ЗПРК БД «Панцирь-С1Э» - экспортный вариант для ОАЭ в составе:
- используемое шасси - MAN-SX45

Проектный вариант комплекса "Панцирь-С1" МАКС-2009 в составе:
- используемое шасси - МЗКТ-7930
- формула колес – 8Х8.

Серийный ЗРПК БД «Панцирь-С1» в составе:
- зенитное вооружение ЗУР 2Х6 57Э6Е;
- артиллерийское вооружение пушки 2 по 2Х30мм 2А38М;
- используемое шасси - КамАЗ-6560;
- радиолокационный модуль СОЦ S-диапазона;

Экспортный вариант ЗПРК БД в составе
- зенитное вооружение ЗУР 2Х6 57Э6Е;
- артиллерийское вооружение пушки 2 по 2Х30мм 2А38М;
- используемое шасси - ГМ-352М1Е;
- формула колес – гусеничное исполнение;
- противопульное бронирование;
- скорость до 70 км/ч;
- дальность хода до 600 километров;
- оптико-электронная станция.

Гусеничный вариант ЗПРК БД «Панцирь –С1» в составе:
- зенитное вооружение ЗУР 2Х6 57Э6Е;
- артиллерийское вооружение пушки 2 по 2Х30мм 2А38М;
- используемое шасси - ГМ-352М1Е;
- формула колес – гусеничное исполнение;
- РЛС сопровождения (БРЭО).

Устройство комплекса 96К6

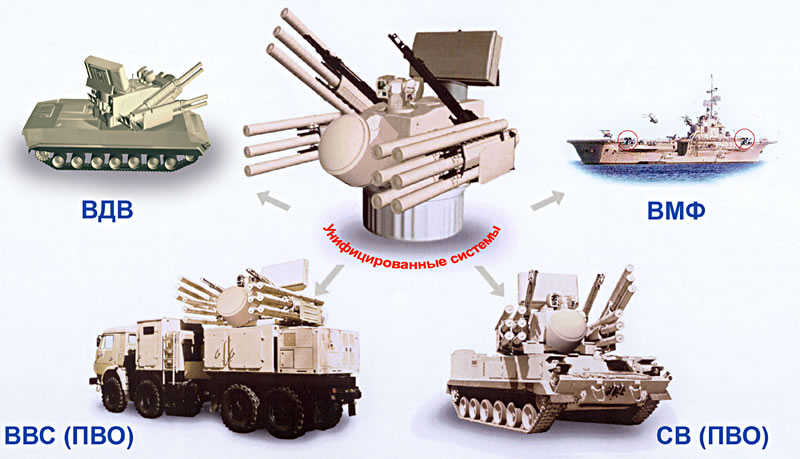

Комплекс создан по модульной конструкции, который может быть установлен на любое шасси. Конструкция комплекса состоит из следующих модулей:
- модуль с вооружением;
- башенная установка;
- модуль управления;
- модуль СЭП

Модуль с вооружением несет на себе ракетное и артиллерийское вооружение:
- 12-ть управляемых бикалиберных зенитных 2-х ступенчатых ракет 57Э6Е со стартовым двигателем (стартовая ступень), отделяемым в начале траектории полета. Маршевая ступень – боевая часть, контактный и неконтактный взрыватели, бортовой комплекс аппаратуры. Аэродинамическая схема ракеты типа «утка». При старте, ракета да несколько секунд достигает скорости 1300 м/с. Длина ракеты 320 сантиметров, масса 74.5 килограмма, вес БЧ 20 килограмм. ЗУР 57Э6Е предназначены для поражения воздушных объектов на высоте 5-15 000 метров и расстоянии 1-20 километров. Вероятность попадания – 0.7-0.9. Время реагирования комплекса до 6 секунд. ЗУР обеспечены радиокомандным наведением;

- две спаренные автоматические пушки 2А38М калибра 30мм. Тип используемых боеприпасов – бронебойные зажигательные снаряды. Пушки предназначены для поражения воздушных объектов на высоте до 3-х километров и расстоянии до 4-х километров. Снаряды имеют начальную скорость 960 м/с. Скорострельность пушек 5 тысяч выс/мин., у раннего варианта 2А72 скорострельность не превышала 700 выс/мин. Вес боеприпаса 842 грамма, вес снаряда 389 грамм. Наведение осуществляется с помощью данных РЛС (ФАР) или с помощью ИК-визира.
Башенная установка несет на себе модуль вооружения, радиолокационные, оптико-электронные системы обнаружения, радиолокационный модуль СОЦ S-диапазона, навигационные системы и приводы вооружения и оборудования.
Модуль управления имеет аппаратуру управления, средства связи и дополнительное оборудование. В нем располагается расчет боевой машины – командир машины, наводчик, оператор.
Особенностью комплекса является возможность совмещения системы многоканального захвата и сопровождения воздушных объектов с артвооружением. «Панцирь-С1» можно использовать для ведения огня по наземным объектам. Для увеличения помехозащищенности СУ ЗУР может изменять частоту излучения с максимальной скоростью до 3.5 тысячи имз/сек по законам псевдослучайности в широком диапазоне. Комплекс имеет возможность выполнять боевые задания, как в автономном режиме, так и в составе подразделения (ПВО). Первый прототип мог вести огонь только с места. Следующие, модернизированные варианты (СУ), обеспечили возможностью ведения огня на марше.

Системы обнаружения и сопровождения:
- радиолокационная станция с фазированной антенной решеткой см-диапазона 1РС1-1Е;
- радиолокационные станции с фазированными антенными решетками см и мм диапазонов 1РС2 и 1РС2-1Е "Шлем" по сопровождению воздушных целей и наведения ракет;
- оптический автономный пост, состоящий из оптико-электронного комплекса с тепловизионным длинноволновым приемников (ИК-пеленгатор) для дополнительного поиска целей согласно данным РЛС обнаружения с определением угловых координат объектов и ракет. Применяется в любое время суток;
- центральный вычислительный комплекс, предназначенный для цифровой обработки поступивших сигналов и автосопровождения целей. Одновременно возможно сопровождение по две цели на радиолокационные и оптико-электронные каналы. Обеспечение стрельбы по цели двумя ЗУР. Максимальная скорость захвата воздушных объектов до 10 единиц в минуту ;
- Радиолокационный модуль СОЦ S-диапазона, предназначен для обнаружения, распознавания и автосопровождения целей при наличии активных или пассивных помех при дальности обнаружения и сопровождения более 40 километров. Одновременно возможно сопровождение целей до 40 единиц.

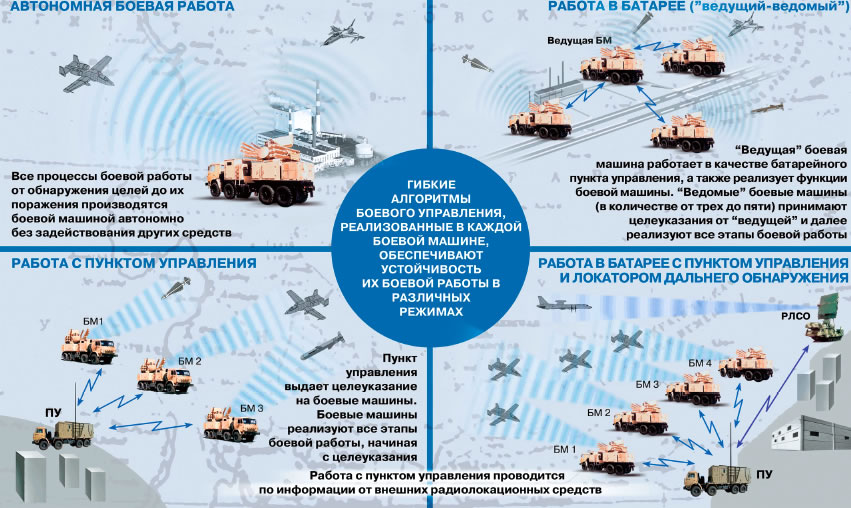

Возможности боевого применения комплекса:
- одиночное (автономное) выполнение боевых задач – обнаружение, сопровождение, поражение целей собственными средствами, без привлечения дополнительных средств;
- выполнение боевых задач в составе батареи – один из комплексов работает как БМ и КП одновременно. Остальные комплексы (3-5 единиц) подключены к нему для получения целеуказаний и производства по целям стрельбы;
- выполнение боевых задач в составе батареи со штатным КП – комплексы подключены к КП, который ведает ЦУ кождому комплексу. ЗПРК БД «Панцирь-С1» ведут по целям огонь;
- выполнение боевых задач в составе батареи со штатным КП и РЛС раннего предупреждения – РЛС выдает информацию на КП, который обрабатывает ее и выдает ЦУ на комплексы для выполнения огня по целям;
- выполнения боевых задач в авторежиме по внешним целеуказаниям как отдельная боевая единица или в подразделении, состоящим из нескольких БМ.
Состав батареи:
- 3-6 БМ ЗПРК БД «Панцирь-С1»;
- пункт управления (батарейный);
- 1-3 ТЗМ из расчета машина на 2 БМ. ТЗМ выполнена на шасси КамАЗ-6560. Обеспечена манипуляторами (кранового типа). Возимый запас - 24 транспортных контейнера с ЗУР и артбоекомплекты;

- учебно-тренировочное оборудование;
- средства техобслуживания и ремонта в состав которых входит МРТО (машина техподдержки);
- машина настройки (юстировки) систем и комплексов ЗПРК «Панцирь-С1».

Модификации комплекса:
- ЗПРК «Роман» - первый прототип, выполненный на шасси Урал-5323-20. Создан в 1994 году;
- ЗПРК 96К6 - серийный вариант, выполненный на шасси КамАЗ-6560. Создан в 2005 году.
- ЗПРК 30Ю6 «Панцирь–С1-О» - ремодернизированный вариант 96К6 «Панцирь-С1». Отсутствует РЛС сопровождения, установлена оптическая система управления оружием.
- «Панцирь-С1» стационарного исполнения – проект варианта ЗПРК без шасси;
- ЗПРК «Панцирь-С1Э» - ЗПРК 96К6 «Панцирь-С1» экспортного назначения, выполненный на шасси MAN. Использовано оборудование иностранного изготовления. ЗУР – 9М311;
- ЗПРК «Панцирь-2Э» - специальная модель, разработанная в 2006 году. РЛС сопровождения с улучшенными параметрами;
-ЗПРК 96К6-1 «Панцирь-С1» (БМ 72В6Е) – модификация комплекса, выполненная на шасси «БАЗ-6909-019»;

- ЗПРК "Панцирь-С1" с радиолокационным модулем СОЦ S-диапазона. Прототип комплекса согласно ТЗ МО РФ ЦКБА. Успешно прошел испытания в середине 2011 года.
- ЗПРК «Панцирь-М» (Палица) – корабельная модификация комплекса. Ведется разработка прототипа. Ожидается установка комплексов на ТАКР проекта 11435, ориентировочно до 6-ти ЗПРК. Установка планируется при модернизации ТАКР.
- ЗПРК «Панцирь-МЭ» - экспортная модификация ЗПРК «Панцирь-М».
Отчетные даты:
- 2008 год – принятие на вооружение в ВС РФ;

- 2010 год – ВВС РФ получает 10-ть ЗПРК «Панцирь-С1»;

- 2010 год – производитель получил заказы общей стоимостью 2.5 миллиарда долларов, что соответствует минимум 175 единицам ЗПРК «Панцирь-С1»;
- август 2012 года – запланированы стрельбы комплексами «Панцирь-С1» на полигоне Ашулук.
Экспортные поставки:
- Алжир – планируется поставить 38 комплексов к 2016 году;

- Иран – вероятно, имеет на вооружении 10 комплексов «Панцирь-С1Э»;
- Марокко – сделан заказ на 50 комплексов «Панцирь-С1Э»;
- ОАЭ – из 50-ти комплексов на данное время поставлено около 30 единиц. Ожидается закрытие заказа в этом году;

- Оман – вероятно, имеет на вооружении около 12-ти комплексов "Панцирь-С1Э".
- Сирия – имеет на вооружении около 36 единиц ЗПРК «Панцирь-С1Э». 22.06.2012 года из сирийского ЗПРК «Панцирь-С1Э» сбит турецкий разведчик «RF-4E»;

Основные характеристики ЗРПК 96К6:
- ориентировочная стоимость (экспорт) - 13-14.7 миллионов долларов;
- боевой вес – 20 000 килограмм (в зависимости от шасси);
- боевой расчет – три человека;
- перевод в боевое положение – менее 5-ти минут;
- время реакции комплекса – не более 6-ти секунд
- дальность обнаружения более 36 километров;
- дальность сопровождения более 30 километров;

Пушечно-ракетное вооружение:
два спаренных зенитных автомата 2А38М
- боезапас – 1400 выстрелов;
- дальность эффективного поражения до 4-х километров;
- скорость огня (общая) – 5 тысяч выс/мин;
- боеприпас – бронебойно-зажигательный;

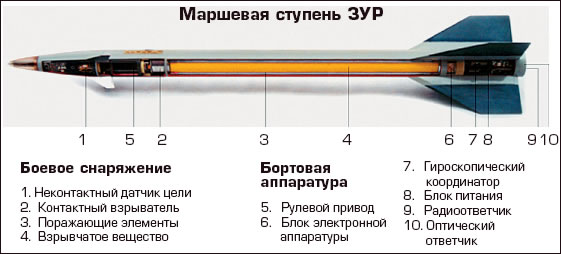

12-ть управляемых зенитных ракет 57Э6-Е
- выполнение – сверхзвуковая 2-х ступенчатая твердотопливная;
- наведение ракет – радиокомандное;
- длина ракеты – 3.2 метра;
- скорость полета макс/средняя – 1300/700 м/с;
- скорость поражаемой цели до 1000 м/с;
- эффективная дальность поражения 1.2-20 километров;
- высота цели до 15 километров;
- калибр –90/76 бикалиберная;
- вес – 74.5 килограмма;
- вес ВВ – 5.5 килограмма.

Дополнительная информация:
В 2012 году на открытой научно-технической конференции МО РФ и РАРАН была озвучена оценка ЗПРК «Панцирь-С1».
Основное достоинство ЗПРК БД «Панцирь-С1» - автоматическое функционирование.
Основные недостатки по данным полигонных испытаний:
- малые возможности обстрела воздушных объектов, летящих и маневрирующих с курсовым параметром 2-3 километра;
- не была подтверждена возможность поражения целей, летящих на скоростях 400 м/с и более (ТТХ – 1000м/с);
- на максимальную дальность огонь ведется по воздушным объектам, летящим со скоростью менее 80 м/с;
- используемая бикалиберная ракета имеет ошибки наведения по активно маневрирующей цели;
- не получено подтверждение возможности поражения тактических ракет или их блоков;
- небольшие возможности наведения ЗУР;
- малоэффективное согласование элементов ЗУР;
- заметное влияние погодных условий на дальность обнаружения воздушных объектов;
- габаритные характеристики и полное отсутствие бронезащиты не позволят использовать комплекс в передних порядках прикрываемых подразделений;
- габариты БМ ЗПРК БД «Панцирь-С1» не позволяют перемещать ее железнодорожным способом;
- время необходимое на перевод комплекса в боевое положение превышает в 1.5 раза заявленное время.
- большое время отгрузки боекомплекта с ТЗМ (до 30 минут).
- нет точных данных по безопасности ведения огня ЗУР;
- существование возможности опрокидывания при ведении огня из артвооружения;
- зависимость от импортной элементной базы;
- гусеничный комплекс стоит почти на 50 процентов дороже колесного варианта

Подведём итоги
- по показателю эффективность-стоимость «Панцирь-С1» является ЗАТРАТНЫМ;
- активные РЛ средства приводят к демаскировке комплекса;
- для перевода РЭА комплекса на отечественную элементную базу может понадобиться более трех лет;
- для целесообразности использования «Панцирь-С1» потребуется большая работа по согласованию различных программ.

Модуль с вооружением несет на себе ракетное и артиллерийское вооружение:

- 12-ть управляемых бикалиберных зенитных 2-х ступенчатых ракет 57Э6Е со стартовым двигателем (стартовая ступень), отделяемым в начале траектории полета. Маршевая ступень – боевая часть, контактный и неконтактный взрыватели, бортовой комплекс аппаратуры. Аэродинамическая схема ракеты типа «утка». При старте, ракета да несколько секунд достигает скорости 1300 м/с. Длина ракеты 320 сантиметров, масса 74.5 килограмма, вес БЧ 20 килограмм. ЗУР 57Э6Е предназначены для поражения воздушных объектов на высоте 5-15 000 метров и расстоянии 1-20 километров. Вероятность попадания – 0.7-0.9. Время реагирования комплекса до 6 секунд. ЗУР обеспечены радиокомандным наведением;



Возможности боевого применения комплекса:

- одиночное (автономное) выполнение боевых задач – обнаружение, сопровождение, поражение целей собственными средствами, без привлечения дополнительных средств;
- выполнение боевых задач в составе батареи – один из комплексов работает как БМ и КП одновременно. Остальные комплексы (3-5 единиц) подключены к нему для получения целеуказаний и производства по целям стрельбы;
- выполнение боевых задач в составе батареи со штатным КП – комплексы подключены к КП, который ведает ЦУ кождому комплексу. ЗПРК БД «Панцирь-С1» ведут по целям огонь;
- выполнение боевых задач в составе батареи со штатным КП и РЛС раннего предупреждения – РЛС выдает информацию на КП, который обрабатывает ее и выдает ЦУ на комплексы для выполнения огня по целям;
- выполнения боевых задач в авторежиме по внешним целеуказаниям как отдельная боевая единица или в подразделении, состоящим из нескольких БМ.
- учебно-тренировочное оборудование;

- средства техобслуживания и ремонта в состав которых входит МРТО (машина техподдержки);
- машина настройки (юстировки) систем и комплексов ЗПРК «Панцирь-С1».


Модификации комплекса:

- ЗПРК «Роман» - первый прототип, выполненный на шасси Урал-5323-20. Создан в 1994 году;
- ЗПРК 96К6 - серийный вариант, выполненный на шасси КамАЗ-6560. Создан в 2005 году.
- ЗПРК 30Ю6 «Панцирь–С1-О» - ремодернизированный вариант 96К6 «Панцирь-С1». Отсутствует РЛС сопровождения, установлена оптическая система управления оружием.
- «Панцирь-С1» стационарного исполнения – проект варианта ЗПРК без шасси;
- ЗПРК «Панцирь-С1Э» - ЗПРК 96К6 «Панцирь-С1» экспортного назначения, выполненный на шасси MAN. Использовано оборудование иностранного изготовления. ЗУР – 9М311;
- ЗПРК «Панцирь-2Э» - специальная модель, разработанная в 2006 году. РЛС сопровождения с улучшенными параметрами;
-ЗПРК 96К6-1 «Панцирь-С1» (БМ 72В6Е) – модификация комплекса, выполненная на шасси «БАЗ-6909-019»;

                                                                                     Автор Роман Джере
